Lancia Delta 2010 Instrukcja obsługi (in Polish)

Dane zawarte w tej publikacji podane są jedynie w celu informacyjnym. Lancia zastrzega sobie w każdym momencie prawo do modyfikacji modeli opisanych
w tej publikacji ze względów technicznych lub handlowych. W celu uzyskania dalszych informacji zapraszamy
do stacji ASO Lancia. Druk na papierze ekologicznym bez chloru.
POLSKA
Instrukcja obsługi
Lancia Delta PL.qxd 24-09-2008 16:00 Pagina 1

Szanowni Państwo
Gratulujemy i
dziękujemy za wybór samochodu LANCIA.
Opracowaliśmy tą instrukcję, aby pomóc poznać szczegółowo samochód, jego jakość i
funkcjonowanie.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie przeczytać wszystkie jej rozdziały.
Przedstawiono w niej informacje, zalecenia i
uwagi, ważne dla eksploatacji samochodu i
które pomogą w pełni wykorzystać
zalety techniczne Waszej LANCII.
Odkrywa charakterystyczne i
szczególne jej zalety; znajdują się też informacje istotne dla pielęgnacji, obsługi i
bezpieczeństwa
jazdy, przestrzeganie których zapewni długotrwałe i
bezawaryjne użytkowanie Waszej LANCII.
Zalecamy uważnie przeczytać ostrzeżenia i
zalecenia podane u dołu strony poprzedzone symbolami:
bezpieczeństwa osób;
integralność samochodu;
ochrona środowiska.
W załączonej „Książce gwarancyjnej” podane są między innymi usługi jakie LANCIA oferuje swoim Klientom:
– Przeglądy techniczne z terminami i
warunkami ich wykonania.
– Zakres świadczeń dodatkowych, zarezerwowanych dla Klientów LANCII.
Jesteśmy pewni, że z tymi informacjami będzie łatwiej poczuć więź z Państwa nowym samochodem, a
ludzie z LANCII będą
Was w tym wspierać.
Życzymy miłej lektury i
szczęśliwej podróży!
W tej Instrukcji obsługi opisane są wszystkie wersje samochodu LANCIA Delta,
dlatego należy wziąć pod uwagę tylko informacje odnoszące się do wyposażenia,
silnika i wersji przez Państwa nabytej.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 1

TA N K O WA N I E PA L I WA
Silniki benzynowe:napełniać zbiornik paliwa wyłącznie
benzyną bezołowiową o liczbie oktanowej (LO) nie
mniejszej od 95.
Silniki diesel:tankować samochód wyłącznie olejem napędowym
odpowiadającym specyfikacji europejskiej EN590.
Używanie innych produktów lub mieszanek może poważnie
uszkodzić silnik z konsekwencją utraty gwarancji.
URUCHAMIANIE SILNIKA
Silniki benzynowe:upewnić się, czy hamulec ręczny jest
zaciągnięty; ustawić dźwignię zmiany biegów na luzie,
nacisnąć do oporu pedał sprzęgła, bez naciskania pedału
przyspieszenia, następnie obrócić kluczyk w
wyłączniku
zapłonu w
pozycję AV Vi
zwolnić natychmiast po
uruchomieniu silnika.
Silniki Diesel:obrócić kluczyk w
wyłączniku zapłonu w MAR
i
zaczekać na zgaśnięcie lampek sygnalizacyjnych Yi
m;
obrócić kluczyk w
wyłączniku zapłonu w
AV Vi
zwolnić
natychmiast po uruchomieniu silnika.
PARKOWANIE NA ŁATWO PALNYCH MATERIAŁACH
Podczas funkcjonowania, katalizator osiąga bardzo
wysokie temperatury. Dlatego nie parkować samochodu
na suchej trawie, liściach, igłach sosen lub na innych
materiałach łatwo palnych: niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w
system, który przeprowa-
dza ciągłą diagnostykę komponentów odpowiedzialnych
za emisję zanieczyszczeń gwarantując najlepszą ochronę
środowisku.URZĄDZENIA ELEKTRYCZNE, AKCESORIA
Jeżeli po zakupie samochodu mamy zamiar zainstalować
akcesoria dodatkowe, wymagające ciągłego zasilania
elektrycznego (co może spowodować stopniowe
rozładowanie akumulatora), zwrócić się do ASO Lancia
która określi kompletny pobór prądu i
zweryfikuje
instalację w
samochodzie, czy wytrzyma wymagane
obciążenie elektryczne.
KARTA KODOWA – CODE CARD
Przechowywać ją w
bezpiecznym miejscu, nie
w
samochodzie. Wskazane jest, aby mieć zawsze przy
sobie odnotowany kod elektroniczny podany na karcie
kodowej CODE card, będzie konieczny przy
ewentualnym awaryjnym uruchomieniu silnika.
PRZEGLĄDY OKRESOWE
Prawidłowo przeprowadzana obsługa umożliwia
utrzymanie niezmienionych w
czasie osiągów samochodu
i
charakterystyk bezpieczeństwa, respektując ochronę
środowiska jak i
niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne dla
prawidłowej eksploatacji, bezpieczeństwa jazdy i
dla
utrzymania w
dobrym stanie Waszego samochodu.
Szczególnie zwrócić uwagę na symbole
"(bezpieczeń-
stwo osób) #(ochrona środowiska) â(integralność
samochodu).
Gdy na wyświetlaczu wielofunkcyjnym pojawi się komunikat
„Vedere manuale” – Patrz Instrukcja obsługi, należy odnieść się do
rozdziału „Lampki sygnalizacyjne w
zestawie wskaźników”
w
niniejszej publikacji.
KONIECZNIE PRZECZYTAĆ!
K


001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 2

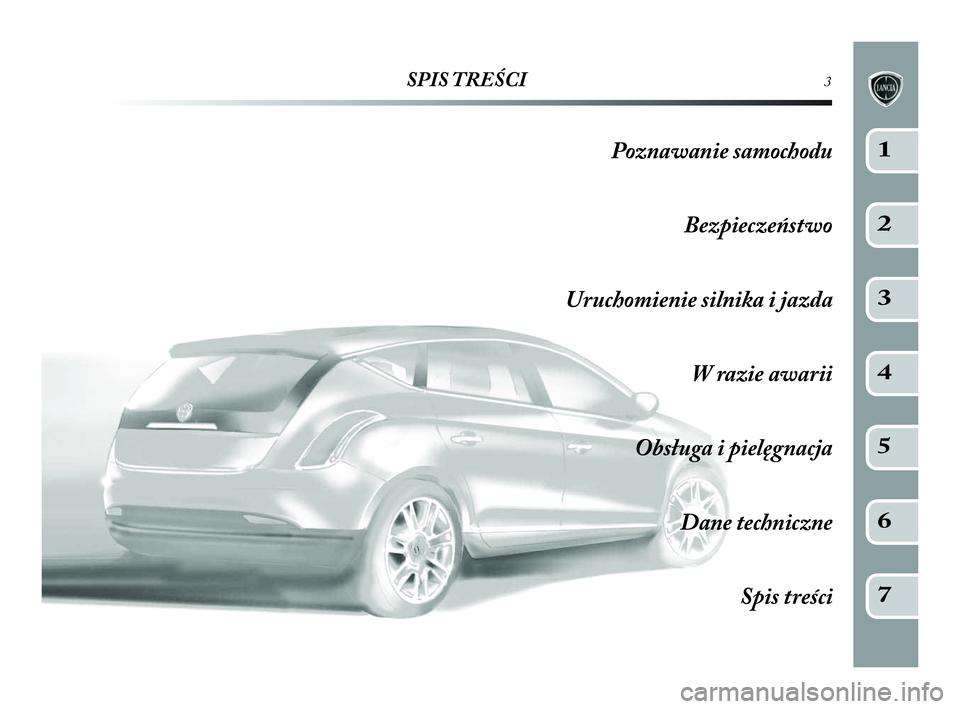

SPIS TREŚCI3
Poznawanie samochodu
Bezpieczeństwo
Uruchomienie silnika i jazda
W razie awarii
Obsługa i pielęgnacja
Dane techniczne
Spis treści1
2
3
4
5
6
7
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 3

4
strona celowo pozostawiona pusta
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 4

POZNAWANIE SAMOCHODU5
1
Deska rozdzielcza ............................................ 6
Zestaw wskaźników i
wskaźniki ....................... 7
Wyświetlacz ..................................................... 20
Pozycje Menu .................................................. 24
Trip Computer ................................................ 34
Symbolika ........................................................ 36
System Lancia code ......................................... 37
Kluczyki ........................................................... 38
Alarm .............................................................. 41
Urządzenie rozruchu ........................................ 44
Siedzenia ......................................................... 45
Zagłówek ......................................................... 48
Kierownica ....................................................... 49
Lusterka wsteczne ............................................ 49
Komfort klimatyczny ....................................... 51
Klimatyzacja ręczna ......................................... 52
Klimatyzacja automatyczna dwustrefowa ......... 54
Światła zewnętrzne .......................................... 60
Czyszczenie szyb ............................................. 63
Cruise Control ................................................. 66
Lampy sufitowe ............................................... 68
Sterowanie ....................................................... 70
System blokowania paliwa ............................... 73Wyposażenie wnętrza ...................................... 74
Dach otwierany ............................................... 79
Drzwi .............................................................. 82
Podnośniki szyb ............................................... 85
Bagażnik .......................................................... 89
Pokrywa silnika ................................................ 97
Bagażnik dachowy/na narty ............................. 99
Reflektory ........................................................ 100
System DST .................................................... 102
Funkcja SPORT .............................................. 102
Układ zawieszenia
o zmiennym stopniu tłumienia ........................ 104
Driving Advisor – Doradca jazdy .................... 105
System ESP Rozwinięty .................................. 110
System EOBD ................................................ 115
Elektryczne wspomaganie kierownicy
„Dualdrive” ...................................................... 115
System T.P.M.S. .............................................. 117
Czujniki parkowania ........................................ 120
Magic Parking ................................................. 123
Akcesoria nabyte przez użytkownika ............... 137
Napełnianie paliwem zbiornika samochodu ..... 138
Ochrona środowiska ........................................ 141
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 5

6POZNAWANIE SAMOCHODU
DESKA ROZDZIELCZA
Występowanie i
rozmieszczenie sterowań, wskaźników i sygnalizatorów może być różne w
zależności od wersji samochodu.
1. Kratka wylotu powietrza na szyby boczne – 2. Kratka wylotu powietrza regulowana i ustawiana – 3. Dźwignia sterowania świa-
tłami zewnętrznymi – 4. Zestaw wskaźników – 5. Dźwignia sterowania wycieraczkami szyby przedniej/tylnej/komputerem pokła-
dowym – 6. Kratki wylotu powietrza regulowane i ustawiane – 7. Wyłącznik świateł awaryjnych – 8. Przednia Air bag pasażera
– 9. Schowek – 10. Sterowania w
desce rozdzielczej – 11. Sterowanie klimatyzacją – 12. Kluczyk wyłącznika zapłonu i wyłącznik
zapłonu – 13. Przednia Air bag kierowcy – 14. Przednia Air bag ochrony kolan kierowcy (dla wersji/rynków, gdzie przewidziano)
– 15. Dźwignia blokowania kierownicy – 16. Pokrywa skrzynki bezpieczników – 17. Dźwignia otwierania pokrywy silnika.
rys. 1L0E0001m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 6

1
POZNAWANIE SAMOCHODU7
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
Wersje z wyświetlaczem wielofunkcyjnym
A Prędkościomierz (wskaźnik prędkości)
B Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
C Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
D Obrotomierz
E Wyświetlacz wielofunkcyjny
mcLampki sygnalizacyjne występujące tylko w wersjach diesel
OSTRZEŻENIE Kolor tła wskaźników i ich typy mogą być różne w zależności od wersji samochodu.
L0E0002mrys. 2
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 7

8POZNAWANIE SAMOCHODU
Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowanym
A Prędkościomierz (wskaźnik prędkości)
B Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
C Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
D Obrotomierz
E Wyświetlacz wielofunkcyjny rekonfigurowany.
mcLampki sygnalizacyjne występujące tylko w wersjach diesel
OSTRZEŻENIE Kolor tła wskaźników i ich typy mogą być różne w zależności od wersji samochodu.
rys. 3L0E0003m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 8

POZNAWANIE SAMOCHODU9
1
PRĘDKOŚCIOMIERZ
( WSKAŹNIK PRĘDKOŚCI) rys. 2-3
Wskaźnik A pokazuje prędkość samochodu.
OBROTOMIERZ rys. 2-3
Wskaźnik D pokazuje ilość obrotów silnika.
WSKAŹNIK POZIOMU PALIWA rys. 2-3
Wskaźnik B pokazuje ilość paliwa znajdującego się w zbiorniku.
Zapalenie lampki sygnalizacyjnej
K(razem z komunikatem
wyświetlanym na ekranie) oznacza, że w zbiorniku pozostało
około od 5 do 7 litrów paliwa.
Nie podróżować z prawie pustym zbiornikiem paliwa: ewen-
tualny brak zasilania paliwa może uszkodzić katalizator.
WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK rys. 2-3
Wskaźnik C pokazuje temperaturę płynu chłodzącego silnik
i zaczyna wskazywać, gdy temperatura płynu przekroczy
około 50 °C.Pierwszy znak pozostaje zawsze podświetlony
i oznacza prawidłowe funkcjonowanie systemu. Zapalenie
lampki sygnalizacyjnej
u(razem z komunikatem wyświe-
tlanym na ekranie wyświetlacza) oznacza nadmierny wzrost
temperatury płynu chłodzącego; w tym przypadku wyłączyć
silnik i zwrócić się do ASO Lancia.LAMPKI SYGNALIZACYJNE
W ZESTAWIE WSKAŹNIKÓW
Uwagi ogólne
Zapalenie lampek sygnalizacyjnych połączone jest z wyświe-
tleniem specyficznego komunikatu i/lub sygnałem akustycz-
nym, gdy zestaw wskaźników to umożliwia. Te sygnalizacje są
informujące i ostrzegające i nie mogą być rozpatrywane jako
wyczerpujące i/lub alternatywne do przedstawionych w tej
Instrukcji obsługi, którą zaleca się uważnie przeczytać.
W przypadku sygnalizacji awarii odnieść się zawsze do infor-
macji podanych w tym rozdziale.
Niski poziom płynu hamulcowego (czer wona)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zapala się, ale powinna zgasnąć po
kilku sekundach. Lampka sygnalizacyjna zaświeci się,
gdy poziom płynu hamulcowego obniży się poniżej minimal-
nego, co może oznaczać wyciek płynu z układu hamulcowego.
Na wyświetlaczu pojawi się odpowiedni komunikat.
Zaciągnięty hamulec postojowy (czer wona)
Po obróceniu kluczyka w położenie MAR lampka sygnaliza-
cyjna zaświeci się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeci się, gdy hamulec ręczny jest
zaciągnięty. Jeżeli samochód jest w ruchu następuje także
sygnał akustyczny.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna zaświeci się
podczas jazdy, sprawdzić, czy hamulec ręczny nie jest zaciągnięty.
x
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 9
