Lancia Delta 2011 Libretto Uso Manutenzione (in Italian)

210
IN EMERGENZA
fig. 28
L0E0167m
fig. 30
L0E0169m
fig. 29
L0E0168m
PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire le lampade, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 28;
❍sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
Versioni con tetto apribile
Per sostituire la lampada, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 30;❍sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.

IN EMERGENZA
211
4
fig. 32
L0E0171m
fig. 33
L0E0172m
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere come segue:
❍aprire il bagagliaio;
❍estrarre la plafoniera A-fig. 32 facendo leva nel pun-
to indicato dalla freccia;
❍aprire la protezione B-fig. 33 e sostituire la lampada
inserita a pressione;❍richiudere la protezione B sul trasparente;
❍rimontare la plafoniera A inserendola nella sua cor-
retta posizione prima da un lato e quindi premendo
sull’altro lato fino ad avvertire lo scatto di bloccag-
gio.

212
IN EMERGENZA
fig. 34
L0E0173m
fig. 36
L0E0175m
fig. 35
L0E0174m
PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada, procedere come segue:
❍aprire il cassetto portaoggetti, quindi estrarre la plafo-
niera A-fig. 34;
❍sostituire la lampada B svincolandola dai contatti la-
terali accertandosi che la nuova lampada risulti cor-
rettamente bloccata tra i contatti stessi.
PLAFONIERA SPECCHIETTO DI CORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada, procedere come segue:
❍aprire la copertura A-fig. 35 dello specchietto;
❍facendo leva nei punti indicati dalle frecce, estrarre
la plafoniera B;❍sostituire la lampada C-fig. 36 svincolandola dai con-
tatti laterali, accertandosi che la nuova lampada risulti
correttamente bloccata tra i contatti stessi.

IN EMERGENZA
213
4
SOSTITUZIONE FUSIBILIGENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in
caso di avaria od intervento improprio sull’impianto stes-
so. Quando un dispositivo non funziona, occorre pertan-
to verificare l’efficienza del relativo fusibile di protezio-
ne: l’elemento conduttore A-fig. 37 non deve essere in-
terrotto. In caso contrario occorre sostituire il fusibile bru-
ciato con un altro avente lo stesso amperaggio (stesso co-
lore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
Per sostituire un fusibile utilizzare la pinzetta D-fig. 37
agganciata alla centralina della plancia.
Per l’individuazione del fusibile di protezione, consultare
le tabelle riportate nelle pagine seguenti.
fig. 37
L0E0085m
Nel caso il fusibile dovesse ulteriormente in-
terrompersi, rivolgersi alla Rete Assisten-
ziale Lancia.Non sostituire mai un fusibile guasto con fi-
li metallici o altro materiale di recupero.Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO.Se un fusibile generale di protezione (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervie-
ne rivolgersi alla Rete Assistenziale Lancia.Prima di sostituire un fusibile, accertarsi di
aver tolto la chiave dal dispositivo di avvia-
mento e di aver spento e/o disinserito tutti gli
utilizzatori.Se un fusibile generale di protezione sistemi
di sicurezza (sistema air bag, sistema fre-
nante), sistemi motopropulsore (sistema mo-
tore, sistema cambio), sistema sospensioni attive (per
versioni/mercati, dove previsto) o sistema guida in-
terviene rivolgersi alla Rete Assistenziale Lancia.

214
IN EMERGENZAfig. 38
L0E0209m
POSIZIONE DEI FUSIBILI
Centralina fusibili plancia
Per accedere ai fusibili occorre rimuovere la copertura A montata a pressione. Nella zona inferiore, a lato della peda-
liera, è presente la centralina illustrata in fig. 38.

IN EMERGENZA
215
4
Centralina fusibili vano motore fig. 39 e 40
Una seconda centralina è posta sul lato destro del vano
motore, a fianco della batteria, per accedervi svincolare le
linguette laterali ed asportare il coperchio L. La nume-
razione che individua il particolare elettrico corrispon-
dente ad ogni fusibile è visibile sul retro del coperchio.
fig. 39
L0E0088m
fig. 38a
L0E0211m
Se necessita effettuare un lavaggio del vano
motore, avere cura di non insistere diretta-
mente con getto d’acqua sulla centralina va-
no motore.
Fusibili supplementari
(versioni 1.4 Turbo Multi Air)
Sulle versioni 1.4 Turbo Multi Air sono inoltre presenti,
accanto alla centralina plancia portastrumenti, quattro
fusibili supplementari (fig. 38a).

216
IN EMERGENZA
Centralina fusibili vano baule fig. 41 e 42
Per accedere alla centralina portafusibili ubicata sul lato
sinistro del vano baule, occorre aprire l’apposito sportel-
lino di ispezione fig. 41.
fig. 42
L0E0115m
fig. 41
L0E0114m
fig. 40
L0E0210m

IN EMERGENZA
217
4
TABELLA RIASSUNTIVA FUSIBILI
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
38
38
38
38
38
38
38
38
38
38
38
38
38
38
UTILIZZATORI FUSIBILE AMPERE FIGURALuce anabbagliante destra Luce anabbagliante destra (a scarica di gas Xenon) Luce anabbagliante sinistra, correttore assetto proiettoriLuce anabbagliante sinistra (a scarica di gas Xenon) Bobina relè ventola climatizzatore, body computerAlzacristallo posteriore sinistroAlzacristallo posteriore destro
Luci retromarcia, bobine relè centralina vano motore, comando pedale
stop (contatto normalmente chiuso), sensore presenza acqua nel gasolio,
debimetro / comando su pedale frizione e sensore pressione servofreno (versioni 1.4 Turbo Multi Air)
Centralina gestione sistema apertura/ chiusura porte, sportello carburante, dead lock, rilascio portellone
Luce terzo stop, quadro strumenti, Nodo Fari Adattativi
(escluso versioni 1.4 Turbo Multi Air), centralina su proiettore a scarica di gas sinistro (escluso versioni 1.4 Turbo Multi Air)
Luce plafoniera anteriore e posteriore centrale (per versioni/mercati
dove previsto, con tetto apribile elettrico), luce di cortesia latoguida e lato passeggero, luce bagagliaio e luce cassetto portaoggetti
Autoradio/Radionavigatore (escluso versioni 1.4 Turbo Multi Air),
Nodo Blue&Me™, sirena allarme, sistema allarme su plafoniera,
gruppo climatizzatore, centralina rilevazione pressione pneumatici,
connettore presa di diagnosi, plafoniere posteriori, stabilizzatore di tensione (versioni 1.4 Turbo Multi Air senza optional HI-FI)Lunotto termico
Sbrinatori su specchi elettrici esterni, sbrinatori su spruzzatori parabrezza

218
IN EMERGENZA
38
38
38
38
38
38
38
38
38
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5
UTILIZZATORI FUSIBILE AMPERE FIGURA
Sistema tergicristallo su devioguida, sistema elettropompabidirezionale lavacristallo/lavalunotto su devioguida
Accendisigari/presa di corrente su tunnel, presa di corrente vano bauleMotore tetto apribileAlzacristallo anteriore lato guidaAlzacristallo anteriore lato passeggero
Plancette comandi emergenza, destra, sinistra e centrale su autoradio/
Radionavigatore (illuminazione), comandi su volante (illuminazione),
comandi su plafoniera anteriore (illuminazione), centralina sistema
allarme volumetrici, sistema tetto apribile elettrico (centralina di
controllo, illuminazione comandi), sensore pioggia/crepuscolare,
specchio elettrocromico, comandi riscaldamento sedili anteriori, presa AUX (illuminazione)
Accendisigari (illuminazione), comando Cruise Control,
Nodo Blue&Me™, Nodo Sensori Parcheggio, sensore AQS, gruppo
climatizzatore, movimentazione specchi elettrici esterni, centralina
rilevazione pressione pneumatici, Nodo mantenimento corsia,
Nodo sospensioni a smorzamento controllato, centralina su proiettore
a scarica di gas destro (escluso versioni 1.4 Turbo Multi Air), stabilizzatore di tensione (versioni 1.4 Turbo Multi Air) (*)Sistema tergilunotto su devioguida
Quadro strumenti, luce direzione posteriori(*) Versioni con proiettori a scarica di gas

IN EMERGENZA
219
4

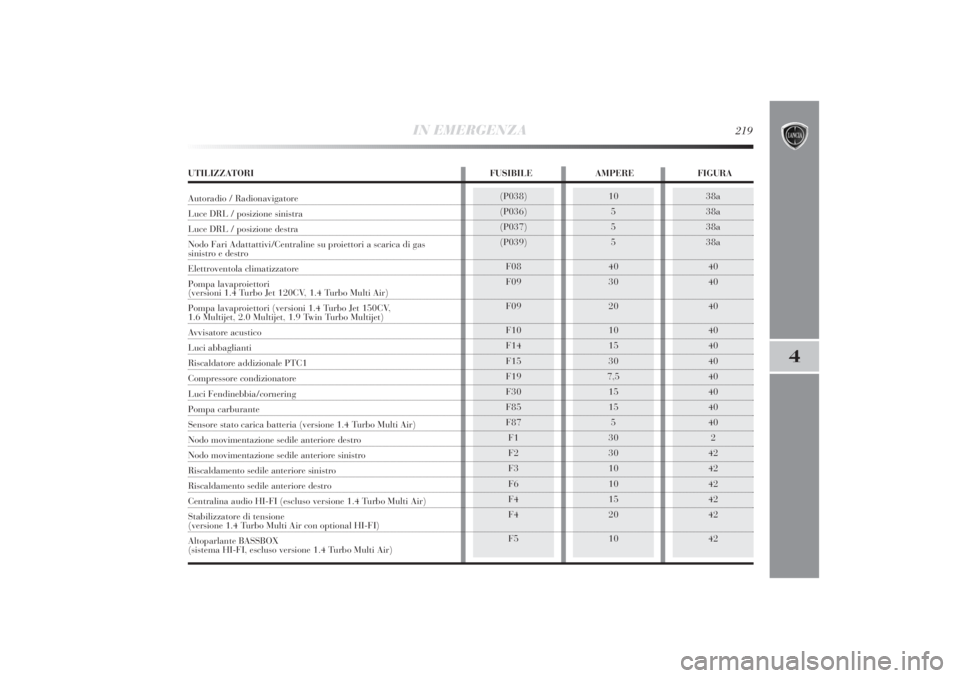

38a
38a
38a
38a
40
40
40
40
40
40
40
40
40
40
2
42
42
42
42
42
42
(P038)
(P036)
(P037)
(P039)
F08
F09
F09
F10
F14
F15
F19
F30
F85
F87
F1
F2
F3
F6
F4
F4
F5
10
5
5
5
40
30
20
10
15
30
7,5
15
15
5
30
30
10
10
15
20
10
UTILIZZATORI FUSIBILE AMPERE FIGURAAutoradio / RadionavigatoreLuce DRL / posizione sinistraLuce DRL / posizione destra
Nodo Fari Adattattivi/Centraline su proiettori a scarica di gas sinistro e destroElettroventola climatizzatore
Pompa lavaproiettori (versioni 1.4 Turbo Jet 120CV, 1.4 Turbo Multi Air)
Pompa lavaproiettori (versioni 1.4 Turbo Jet 150CV, 1.6 Multijet, 2.0 Multijet, 1.9 Twin Turbo Multijet)Avvisatore acusticoLuci abbagliantiRiscaldatore addizionale PTC1Compressore condizionatoreLuci Fendinebbia/corneringPompa carburanteSensore stato carica batteria (versione 1.4 Turbo Multi Air)Nodo movimentazione sedile anteriore destroNodo movimentazione sedile anteriore sinistroRiscaldamento sedile anteriore sinistroRiscaldamento sedile anteriore destroCentralina audio HI-FI (escluso versione 1.4 Turbo Multi Air)
Stabilizzatore di tensione (versione 1.4 Turbo Multi Air con optional HI-FI)
Altoparlante BASSBOX (sistema HI-FI, escluso versione 1.4 Turbo Multi Air)
