Lancia Delta 2011 Libretto Uso Manutenzione (in Italian)

180
AVVIAMENTO E GUIDA
AVVERTENZA Utilizzando pneumatici da neve con in-
dice di velocità massima inferiore a quella raggiungibile
dalla vettura (aumentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione di cautela che
riporti la velocità massima consentita dai pneumatici in-
vernali (come previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneumatici uguali
(marca e profilo) per garantire maggiore sicurezza in mar-
cia ed in frenata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire il senso di rota-
zione dei pneumatici.

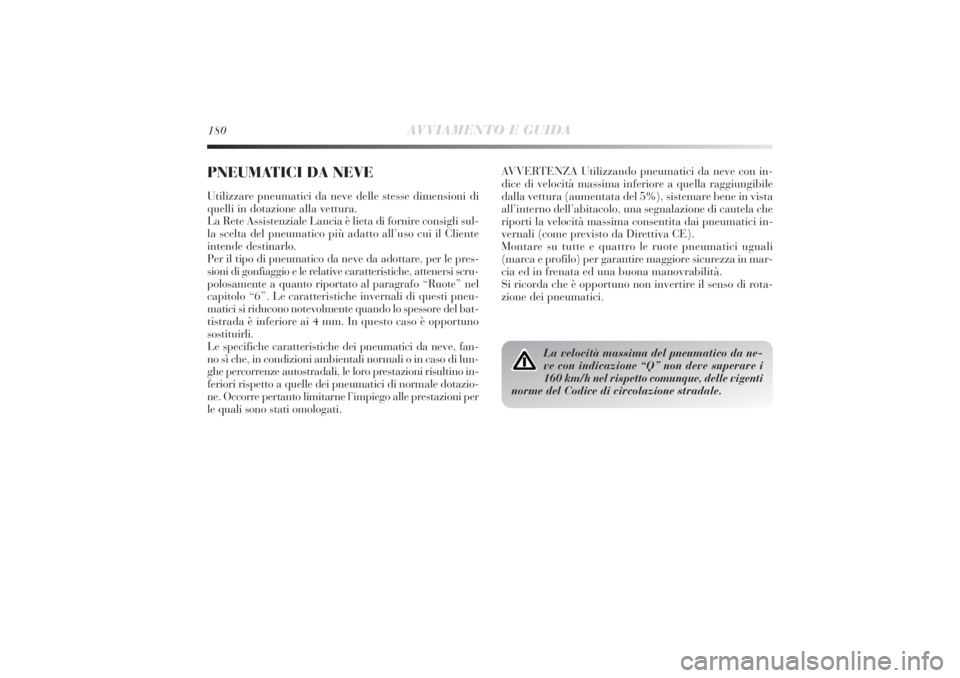

La velocità massima del pneumatico da ne-
ve con indicazione “Q” non deve superare i
160 km/h nel rispetto comunque, delle vigenti
norme del Codice di circolazione stradale.
PNEUMATICI DA NEVEUtilizzare pneumatici da neve delle stesse dimensioni di
quelli in dotazione alla vettura.
La Rete Assistenziale Lancia è lieta di fornire consigli sul-
la scelta del pneumatico più adatto all’uso cui il Cliente
intende destinarlo.
Per il tipo di pneumatico da neve da adottare, per le pres-
sioni di gonfiaggio e le relative caratteristiche, attenersi scru-
polosamente a quanto riportato al paragrafo “Ruote” nel
capitolo “6”. Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando lo spessore del bat-
tistrada è inferiore ai 4 mm. In questo caso è opportuno
sostituirli.
Le specifiche caratteristiche dei pneumatici da neve, fan-
no sì che, in condizioni ambientali normali o in caso di lun-
ghe percorrenze autostradali, le loro prestazioni risultino in-
feriori rispetto a quelle dei pneumatici di normale dotazio-
ne. Occorre pertanto limitarne l’impiego alle prestazioni per
le quali sono stati omologati.

AVVIAMENTO E GUIDA
181
3

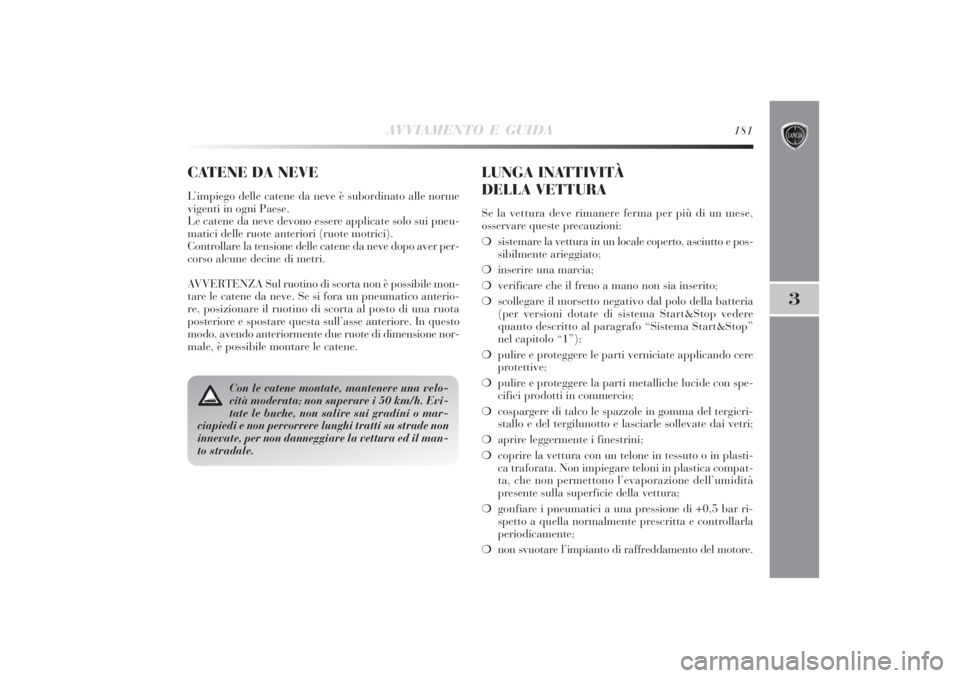

Con le catene montate, mantenere una velo-
cità moderata; non superare i 50 km/h. Evi-
tate le buche, non salire sui gradini o mar-
ciapiedi e non percorrere lunghi tratti su strade non
innevate, per non danneggiare la vettura ed il man-
to stradale.
CATENE DA NEVEL’impiego delle catene da neve è subordinato alle norme
vigenti in ogni Paese.
Le catene da neve devono essere applicate solo sui pneu-
matici delle ruote anteriori (ruote motrici).
Controllare la tensione delle catene da neve dopo aver per-
corso alcune decine di metri.
AVVERTENZA Sul ruotino di scorta non è possibile mon-
tare le catene da neve. Se si fora un pneumatico anterio-
re, posizionare il ruotino di scorta al posto di una ruota
posteriore e spostare questa sull’asse anteriore. In questo
modo, avendo anteriormente due ruote di dimensione nor-
male, è possibile montare le catene.
LUNGA INATTIVITÀ
DELLA VETTURASe la vettura deve rimanere ferma per più di un mese,
osservare queste precauzioni:
❍sistemare la vettura in un locale coperto, asciutto e pos-
sibilmente arieggiato;
❍inserire una marcia;
❍verificare che il freno a mano non sia inserito;
❍scollegare il morsetto negativo dal polo della batteria
(per versioni dotate di sistema Start&Stop vedere
quanto descritto al paragrafo “Sistema Start&Stop”
nel capitolo “1”);
❍pulire e proteggere le parti verniciate applicando cere
protettive;
❍pulire e proteggere la parti metalliche lucide con spe-
cifici prodotti in commercio;
❍cospargere di talco le spazzole in gomma del tergicri-
stallo e del tergilunotto e lasciarle sollevate dai vetri;
❍aprire leggermente i finestrini;
❍coprire la vettura con un telone in tessuto o in plasti-
ca traforata. Non impiegare teloni in plastica compat-
ta, che non permettono l’evaporazione dell’umidità
presente sulla superficie della vettura;
❍gonfiare i pneumatici a una pressione di +0,5 bar ri-
spetto a quella normalmente prescritta e controllarla
periodicamente;
❍non svuotare l’impianto di raffreddamento del motore.

182
AVVIAMENTO E GUIDA

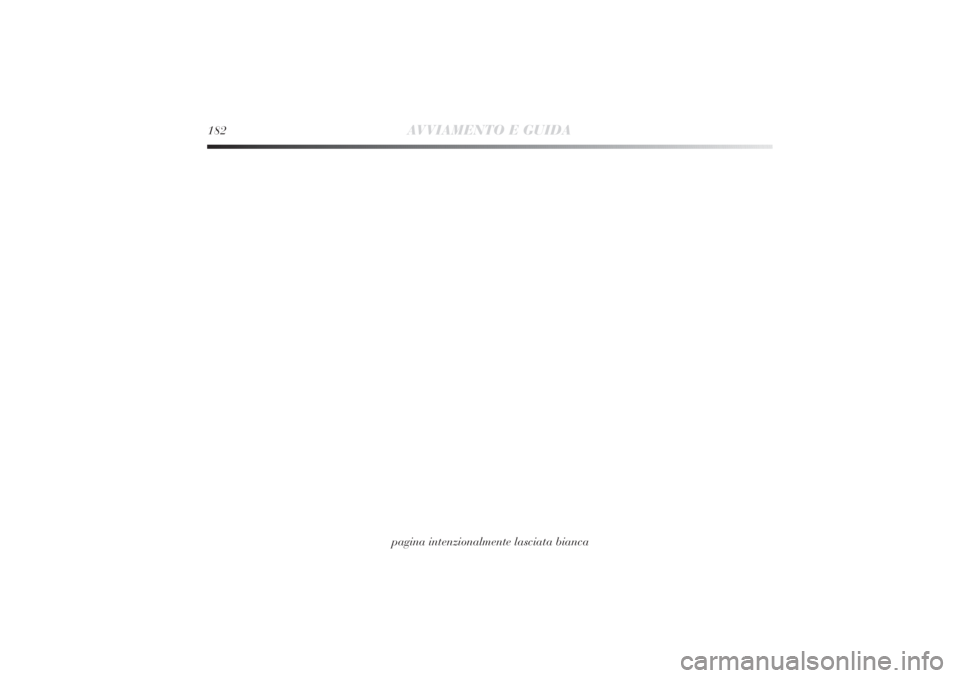

pagina intenzionalmente lasciata bianca

4

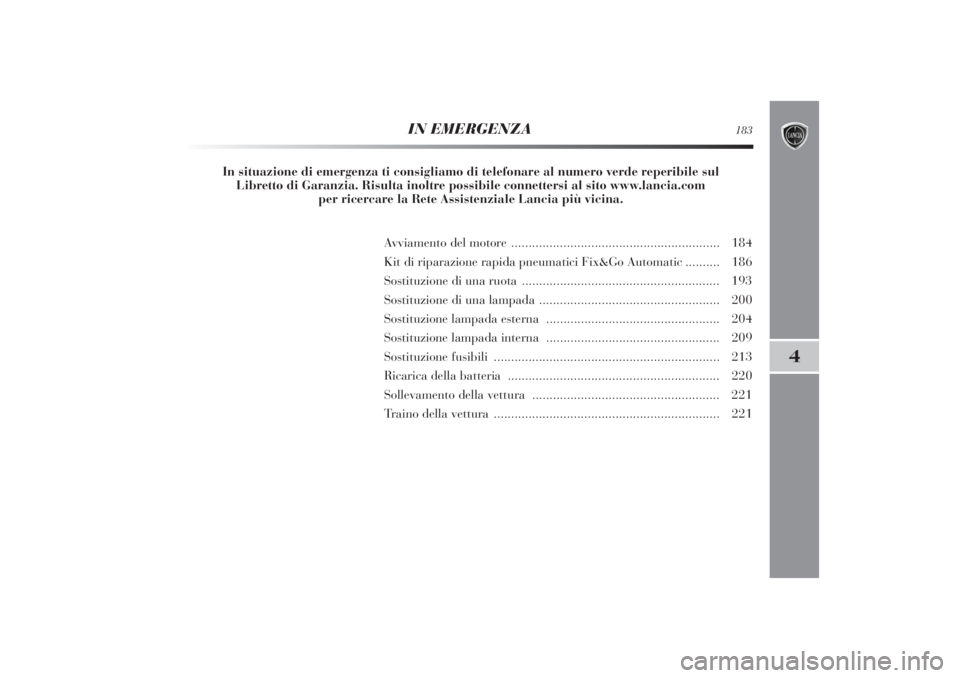

IN EMERGENZA
183
Avviamento del motore ............................................................ 184
Kit di riparazione rapida pneumatici Fix&Go Automatic.......... 186
Sostituzione di una ruota ......................................................... 193
Sostituzione di una lampada.................................................... 200
Sostituzione lampada esterna .................................................. 204
Sostituzione lampada interna .................................................. 209
Sostituzione fusibili................................................................. 213
Ricarica della batteria ............................................................. 220
Sollevamento della vettura ...................................................... 221
Traino della vettura................................................................. 221 In situazione di emergenza ti consigliamo di telefonare al numero verde reperibile sul
Libretto di Garanzia. Risulta inoltre possibile connettersi al sito www.lancia.com
per ricercare la Rete Assistenziale Lancia più vicina.

184
IN EMERGENZA

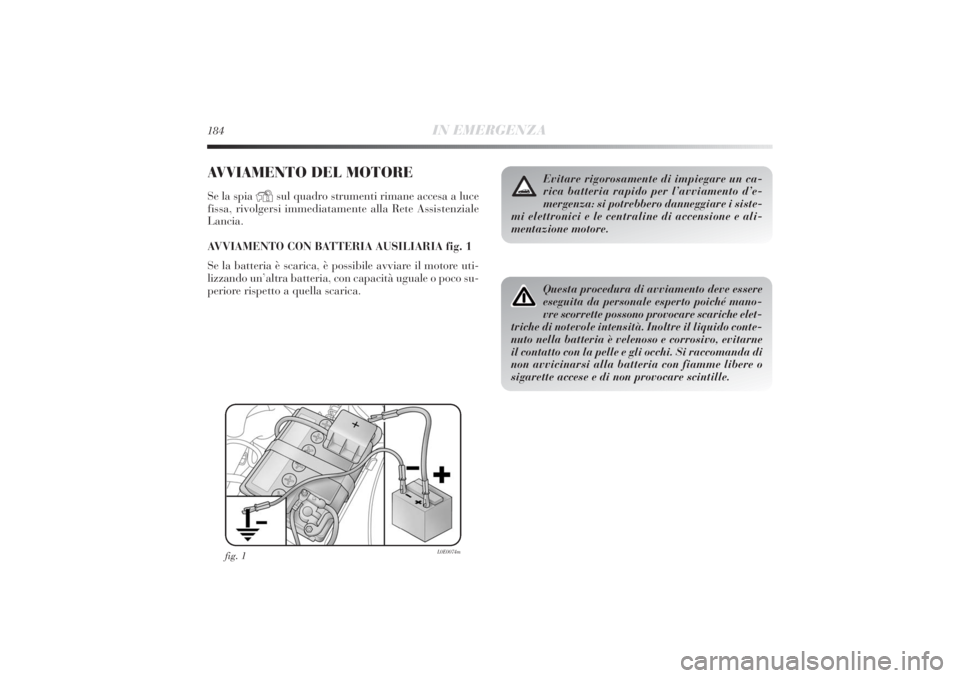

AVVIAMENTO DEL MOTORESe la spia
Y
sul quadro strumenti rimane accesa a luce
fissa, rivolgersi immediatamente alla Rete Assistenziale
Lancia.
AVVIAMENTO CON BATTERIA AUSILIARIA fig. 1
Se la batteria è scarica, è possibile avviare il motore uti-
lizzando un’altra batteria, con capacità uguale o poco su-
periore rispetto a quella scarica.
fig. 1
L0E0074m
Evitare rigorosamente di impiegare un ca-
rica batteria rapido per l’avviamento d’e-
mergenza: si potrebbero danneggiare i siste-
mi elettronici e le centraline di accensione e ali-
mentazione motore.Questa procedura di avviamento deve essere
eseguita da personale esperto poiché mano-
vre scorrette possono provocare scariche elet-
triche di notevole intensità. Inoltre il liquido conte-
nuto nella batteria è velenoso e corrosivo, evitarne
il contatto con la pelle e gli occhi. Si raccomanda di
non avvicinarsi alla batteria con fiamme libere o
sigarette accese e di non provocare scintille.

IN EMERGENZA
185
4

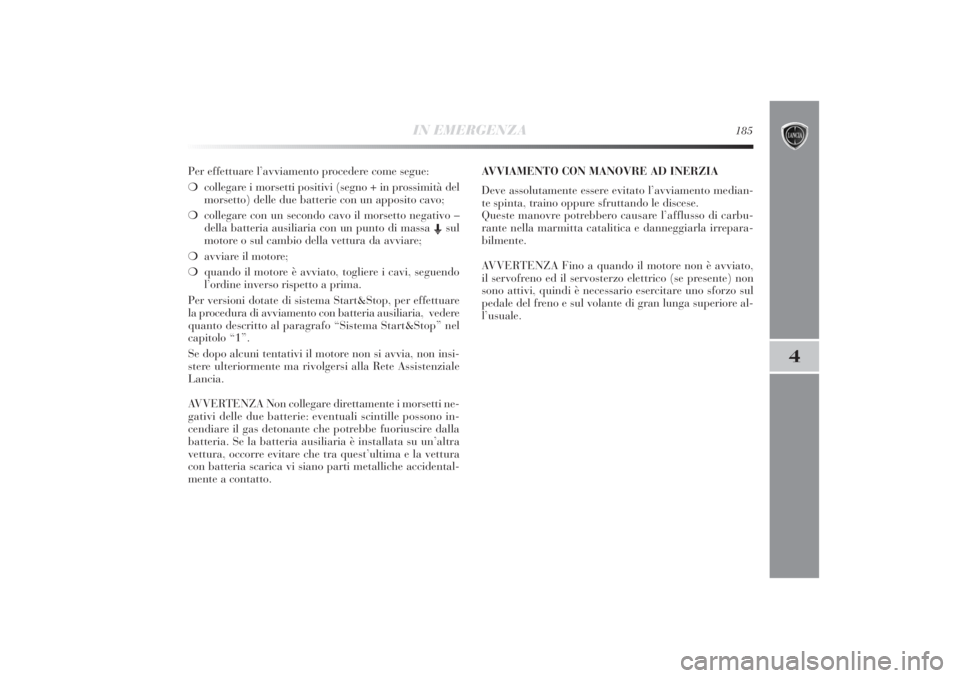

Per effettuare l’avviamento procedere come segue:
❍collegare i morsetti positivi (segno + in prossimità del
morsetto) delle due batterie con un apposito cavo;
❍collegare con un secondo cavo il morsetto negativo –
della batteria ausiliaria con un punto di massa E
sul
motore o sul cambio della vettura da avviare;
❍avviare il motore;
❍quando il motore è avviato, togliere i cavi, seguendo
l’ordine inverso rispetto a prima.
Per versioni dotate di sistema Start&Stop, per effettuare
la procedura di avviamento con batteria ausiliaria, vedere
quanto descritto al paragrafo “Sistema Start&Stop” nel
capitolo “1”.
Se dopo alcuni tentativi il motore non si avvia, non insi-
stere ulteriormente ma rivolgersi alla Rete Assistenziale
Lancia.
AVVERTENZA Non collegare direttamente i morsetti ne-
gativi delle due batterie: eventuali scintille possono in-
cendiare il gas detonante che potrebbe fuoriuscire dalla
batteria. Se la batteria ausiliaria è installata su un’altra
vettura, occorre evitare che tra quest’ultima e la vettura
con batteria scarica vi siano parti metalliche accidental-
mente a contatto.AVVIAMENTO CON MANOVRE AD INERZIA
Deve assolutamente essere evitato l’avviamento median-
te spinta, traino oppure sfruttando le discese.
Queste manovre potrebbero causare l’afflusso di carbu-
rante nella marmitta catalitica e danneggiarla irrepara-
bilmente.
AVVERTENZA Fino a quando il motore non è avviato,
il servofreno ed il servosterzo elettrico (se presente) non
sono attivi, quindi è necessario esercitare uno sforzo sul
pedale del freno e sul volante di gran lunga superiore al-
l’usuale.

186
IN EMERGENZA
❍pieghevole informativo (vedere fig. 3), utilizzato per
un pronto uso corretto del kit di riparazione rapida e
successivamente consegnato al personale che dovrà
maneggiare il pneumatico trattato;
❍un compressore D-fig. 2 completo di manometro e rac-
cordi, reperibile nel vano;
❍un paio di guanti protettivi reperibili nel vano latera-
le del compressore stesso;
❍adattatori, per il gonfiaggio di elementi diversi.
Nel contenitore del kit di riparazione rapida sono reperi-
bili anche il cacciavite e l’anello di traino.
fig. 3
L0E0076m

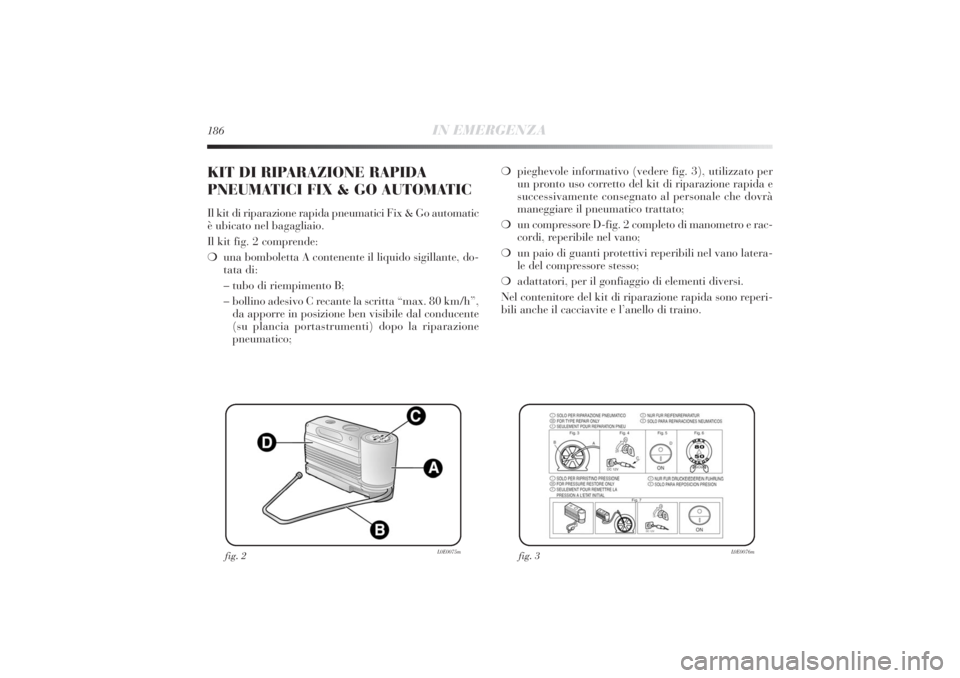

KIT DI RIPARAZIONE RAPIDA
PNEUMATICI FIX & GO AUTOMATICIl kit di riparazione rapida pneumatici Fix & Go automatic
è ubicato nel bagagliaio.
Il kit fig. 2 comprende:
❍una bomboletta A contenente il liquido sigillante, do-
tata di:
– tubo di riempimento B;
– bollino adesivo C recante la scritta “max. 80 km/h”,
da apporre in posizione ben visibile dal conducente
(su plancia portastrumenti) dopo la riparazione
pneumatico;
fig. 2
L0E0075m

IN EMERGENZA
187
4

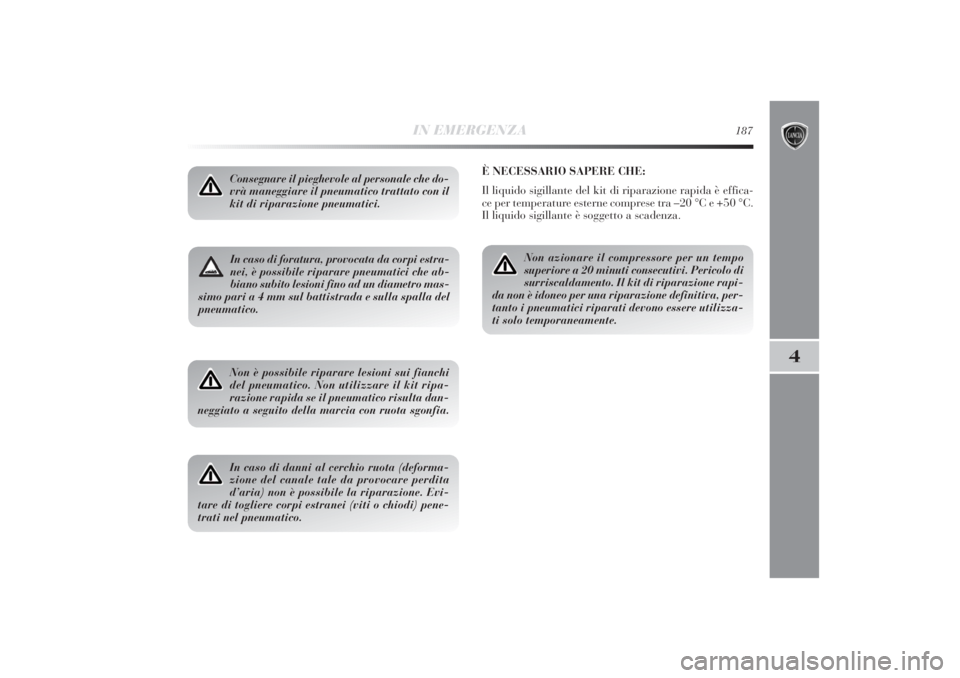

In caso di foratura, provocata da corpi estra-
nei, è possibile riparare pneumatici che ab-
biano subito lesioni fino ad un diametro mas-
simo pari a 4 mm sul battistrada e sulla spalla del
pneumatico.Consegnare il pieghevole al personale che do-
vrà maneggiare il pneumatico trattato con il
kit di riparazione pneumatici. Non è possibile riparare lesioni sui fianchi
del pneumatico. Non utilizzare il kit ripa-
razione rapida se il pneumatico risulta dan-
neggiato a seguito della marcia con ruota sgonfia.In caso di danni al cerchio ruota (deforma-
zione del canale tale da provocare perdita
d’aria) non è possibile la riparazione. Evi-
tare di togliere corpi estranei (viti o chiodi) pene-
trati nel pneumatico.
È NECESSARIO SAPERE CHE:
Il liquido sigillante del kit di riparazione rapida è effica-
ce per temperature esterne comprese tra –20 °C e +50 °C.
Il liquido sigillante è soggetto a scadenza.
Non azionare il compressore per un tempo
superiore a 20 minuti consecutivi. Pericolo di
surriscaldamento. Il kit di riparazione rapi-
da non è idoneo per una riparazione definitiva, per-
tanto i pneumatici riparati devono essere utilizza-
ti solo temporaneamente.

188
IN EMERGENZA

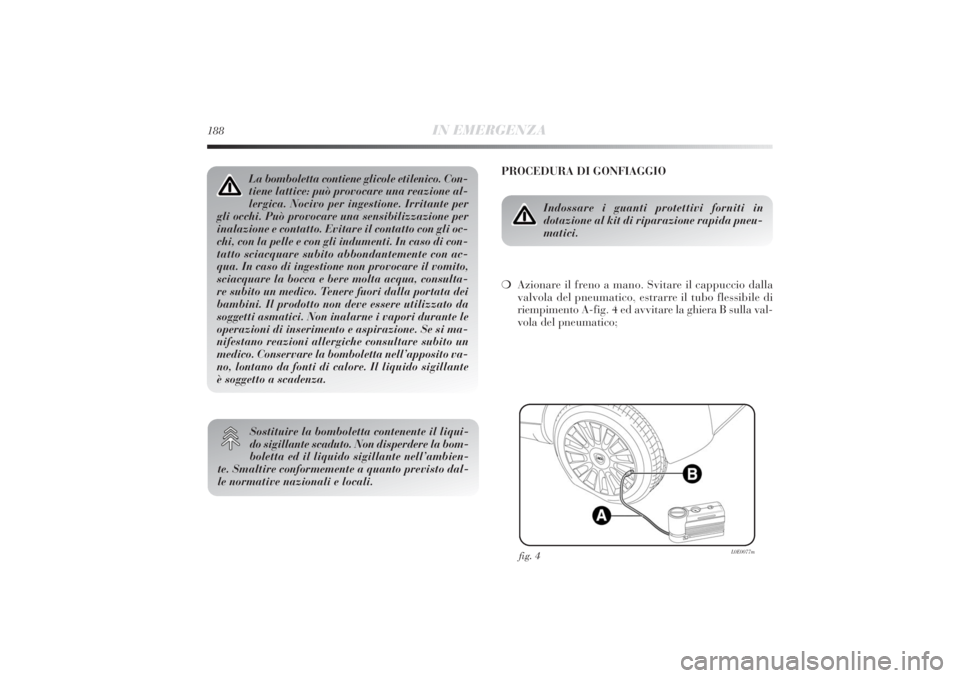

PROCEDURA DI GONFIAGGIO
Indossare i guanti protettivi forniti in
dotazione al kit di riparazione rapida pneu-
matici.
❍Azionare il freno a mano. Svitare il cappuccio dalla
valvola del pneumatico, estrarre il tubo flessibile di
riempimento A-fig. 4 ed avvitare la ghiera B sulla val-
vola del pneumatico;
fig. 4
L0E0077m
La bomboletta contiene glicole etilenico. Con-
tiene lattice: può provocare una reazione al-
lergica. Nocivo per ingestione. Irritante per
gli occhi. Può provocare una sensibilizzazione per
inalazione e contatto. Evitare il contatto con gli oc-
chi, con la pelle e con gli indumenti. In caso di con-
tatto sciacquare subito abbondantemente con ac-
qua. In caso di ingestione non provocare il vomito,
sciacquare la bocca e bere molta acqua, consulta-
re subito un medico. Tenere fuori dalla portata dei
bambini. Il prodotto non deve essere utilizzato da
soggetti asmatici. Non inalarne i vapori durante le
operazioni di inserimento e aspirazione. Se si ma-
nifestano reazioni allergiche consultare subito un
medico. Conservare la bomboletta nell’apposito va-
no, lontano da fonti di calore. Il liquido sigillante
è soggetto a scadenza.Sostituire la bomboletta contenente il liqui-
do sigillante scaduto. Non disperdere la bom-
boletta ed il liquido sigillante nell’ambien-
te. Smaltire conformemente a quanto previsto dal-
le normative nazionali e locali.

IN EMERGENZA
189
4

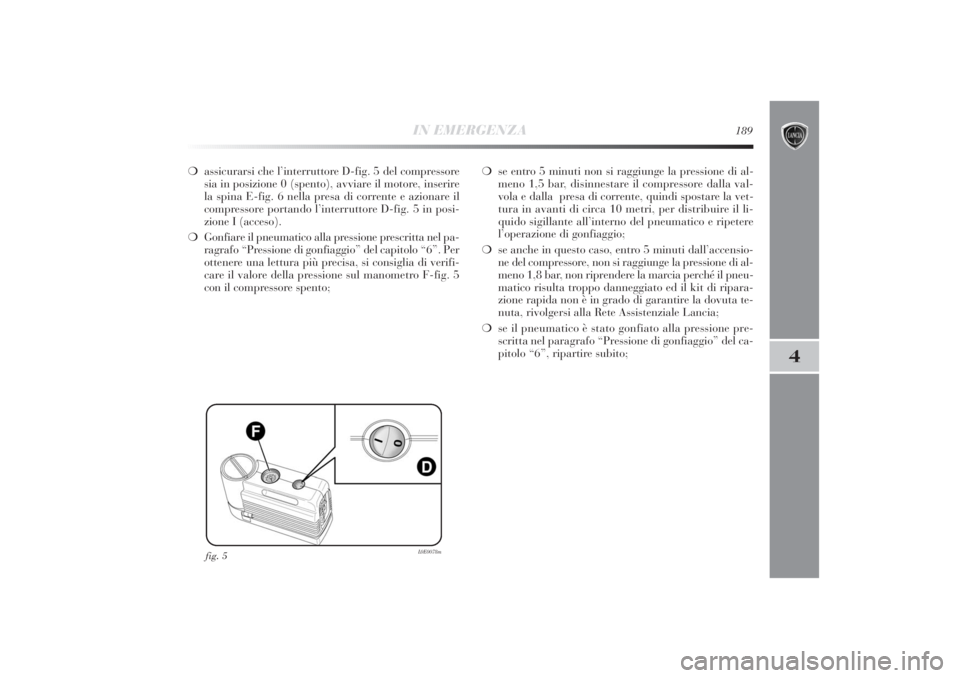

❍assicurarsi che l’interruttore D-fig. 5 del compressore
sia in posizione 0 (spento), avviare il motore, inserire
la spina E-fig. 6 nella presa di corrente e azionare il
compressore portando l’interruttore D-fig. 5 in posi-
zione I (acceso).
❍Gonfiare il pneumatico alla pressione prescritta nel pa-
ragrafo “Pressione di gonfiaggio” del capitolo “6”. Per
ottenere una lettura più precisa, si consiglia di verifi-
care il valore della pressione sul manometro F-fig. 5
con il compressore spento; ❍se entro 5 minuti non si raggiunge la pressione di al-
meno 1,5 bar, disinnestare il compressore dalla val-
vola e dalla presa di corrente, quindi spostare la vet-
tura in avanti di circa 10 metri, per distribuire il li-
quido sigillante all’interno del pneumatico e ripetere
l’operazione di gonfiaggio;
❍se anche in questo caso, entro 5 minuti dall’accensio-
ne del compressore, non si raggiunge la pressione di al-
meno 1,8 bar, non riprendere la marcia perché il pneu-
matico risulta troppo danneggiato ed il kit di ripara-
zione rapida non è in grado di garantire la dovuta te-
nuta, rivolgersi alla Rete Assistenziale Lancia;
❍se il pneumatico è stato gonfiato alla pressione pre-
scritta nel paragrafo “Pressione di gonfiaggio” del ca-
pitolo “6”, ripartire subito;
fig. 5
L0E0078m
