Lancia Delta 2012 Notice d'entretien (in French)

CARACTÉRISTIQUES TECHNIQUES259
6

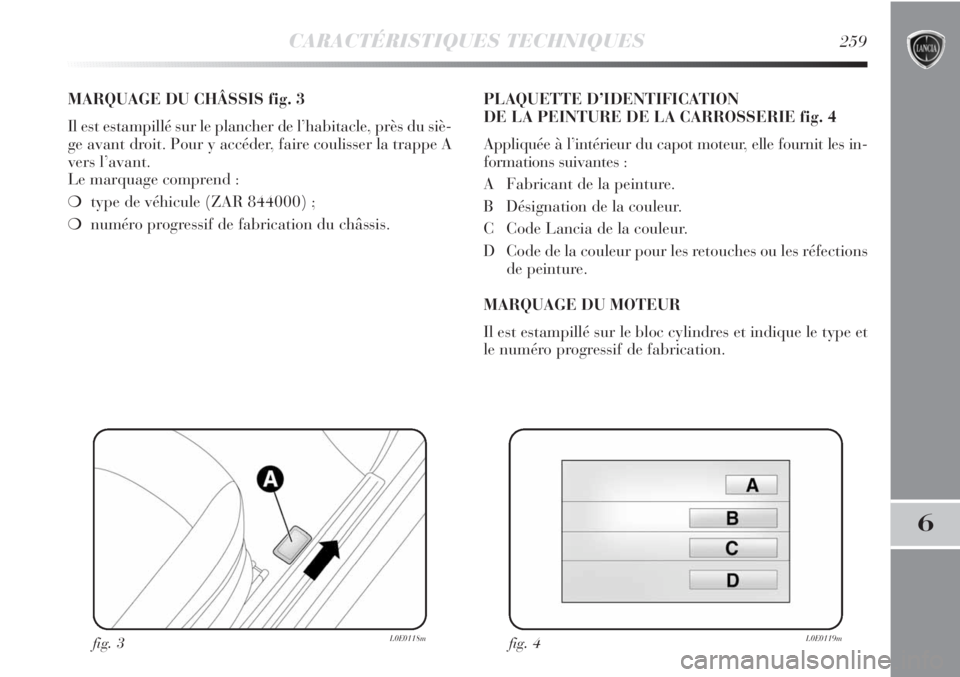

MARQUAGE DU CHÂSSIS fig. 3
Il est estampillé sur le plancher de l’habitacle, près du siè-
ge avant droit. Pour y accéder, faire coulisser la trappe A
vers l’avant.
Le marquage comprend :
❍type de véhicule (ZAR 844000) ;
❍numéro progressif de fabrication du châssis.PLAQUETTE D’IDENTIFICATION
DE LA PEINTURE DE LA CARROSSERIE fig. 4
Appliquée à l’intérieur du capot moteur, elle fournit les in-
formations suivantes :
A Fabricant de la peinture.
B Désignation de la couleur.
C Code Lancia de la couleur.
D Code de la couleur pour les retouches ou les réfections
de peinture.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc cylindres et indique le type et
le numéro progressif de fabrication.
fig. 3L0E0118mfig. 4L0E0119m

260CARACTÉRISTIQUES TECHNIQUES

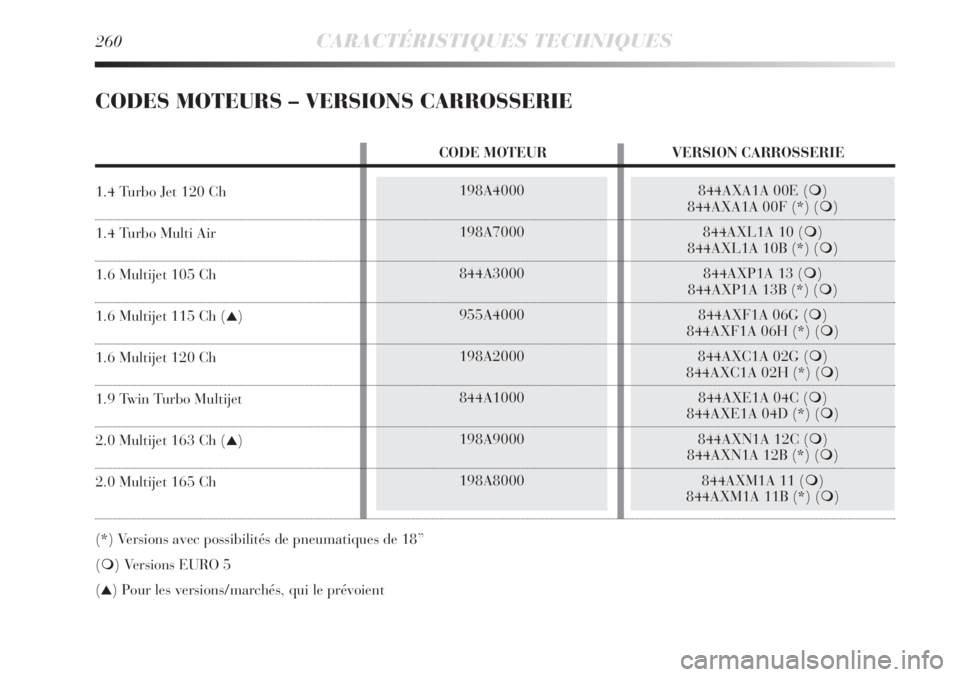

CODES MOTEURS – VERSIONS CARROSSERIE
198A4000
198A7000
844A3000
955A4000
198A2000
844A1000
198A9000
198A8000844AXA1A 00E ()
844AXA1A 00F (*) ()
844AXL1A 10 ()
844AXL1A 10B (*) ()
844AXP1A 13 ()
844AXP1A 13B (*) ()
844AXF1A 06G ()
844AXF1A 06H (*) ()
844AXC1A 02G ()
844AXC1A 02H (*) ()
844AXE1A 04C ()
844AXE1A 04D (*) ()
844AXN1A 12C ()
844AXN1A 12B (*) ()
844AXM1A 11 ()
844AXM1A 11B (*) ()
CODE MOTEUR VERSION CARROSSERIE
1.4 Turbo Jet 120 Ch
1.4 Turbo Multi Air
1.6 Multijet 105 Ch
1.6 Multijet 115 Ch (▲)
1.6 Multijet 120 Ch
1.9 Twin Turbo Multijet
2.0 Multijet 163 Ch (▲)
2.0 Multijet 165 Ch
(*) Versions avec possibilités de pneumatiques de 18”
() Versions EURO 5
(
▲) Pour les versions/marchés, qui le prévoient

198A7000
Otto
4 en ligne
72 x 84
1368
9,8
103
140
5000
230
23,4
1750
NGK IKR9F8
Essence sans plomb 95 RON
(Spécification EN228)
198A4000
Otto
4 en ligne
72 x 84
1368
9,8
±0,2
88
120
5000
206
21
1750
NGK IKR9F8
Essence sans plomb 95 RON
(Spécification EN228)
CARACTÉRISTIQUES TECHNIQUES261
6

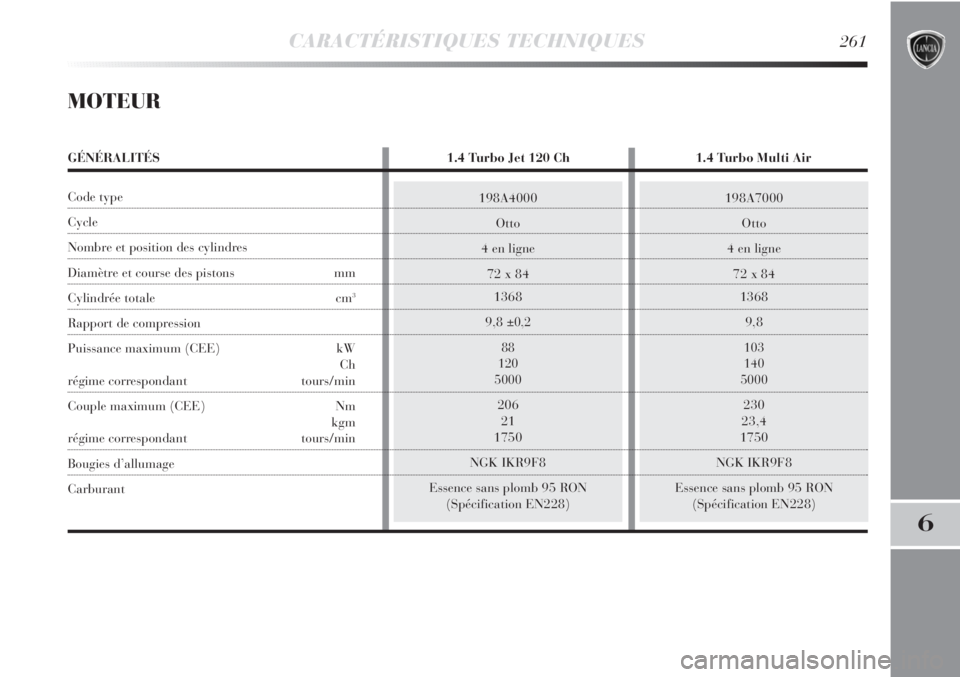

MOTEUR
GÉNÉRALITÉS 1.4 Turbo Jet 120 Ch 1.4 Turbo Multi Air
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maximum (CEE) kW
Ch
régime correspondant tours/min
Couple maximum (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant

198A9000 (▲)
198A8000
Diesel
4 en ligne
83 x 90,4
1956
16,5
±0,4
120 (
▲)/121
163 (▲)/165
4000
350
35,6
1750
Gazole pour
traction automobile
(Spécification EN590)
844A1000
Diesel
4 en ligne
82 x 90,4
1910
16,5
±0,4
139,5
190
4000
400
41
2000
Gazole pour
traction automobile
(Spécification EN590)
844A3000
955A4000 (▲)
198A2000
Diesel
4 en ligne
79,5 x 80,5
1598
16,5
±0,4
77/85 (
▲)/88
105/115 (▲)/120
4000
300
31
1500
Gazole pour
traction automobile
(Spécification EN590)
262CARACTÉRISTIQUES TECHNIQUES
(▲) Pour les versions/marchés, qui le prévoient

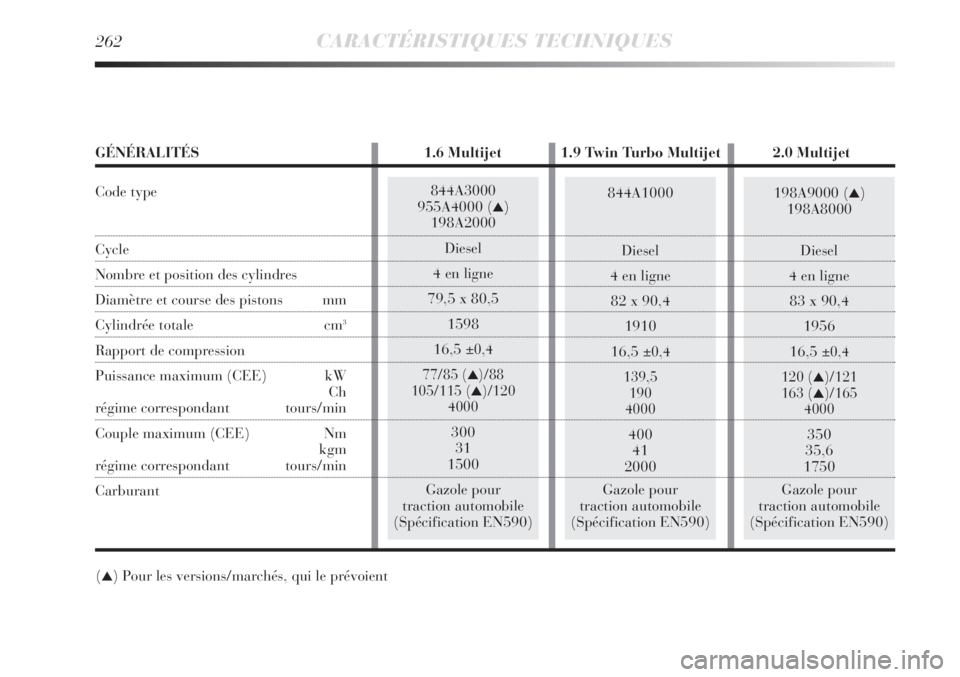

GÉNÉRALITÉS 1.6 Multijet 1.9 Twin Turbo Multijet 2.0 Multijet
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maximum (CEE) kW
Ch
régime correspondant tours/min
Couple maximum (CEE) Nm
kgm
régime correspondant tours/min
Carburant

1.6 Multijet – 1.9 Twin Turbo Multijet – 2.0 Multijet
Alimentation
Injection directe Multijet « Common Rail » à contrôle électronique avec turbo
et échangeur de chaleur
CARACTÉRISTIQUES TECHNIQUES263
6
Injection électronique Multipoint séquentielle phasée à contrôle électronique
avec turbo et échangeur de chaleur

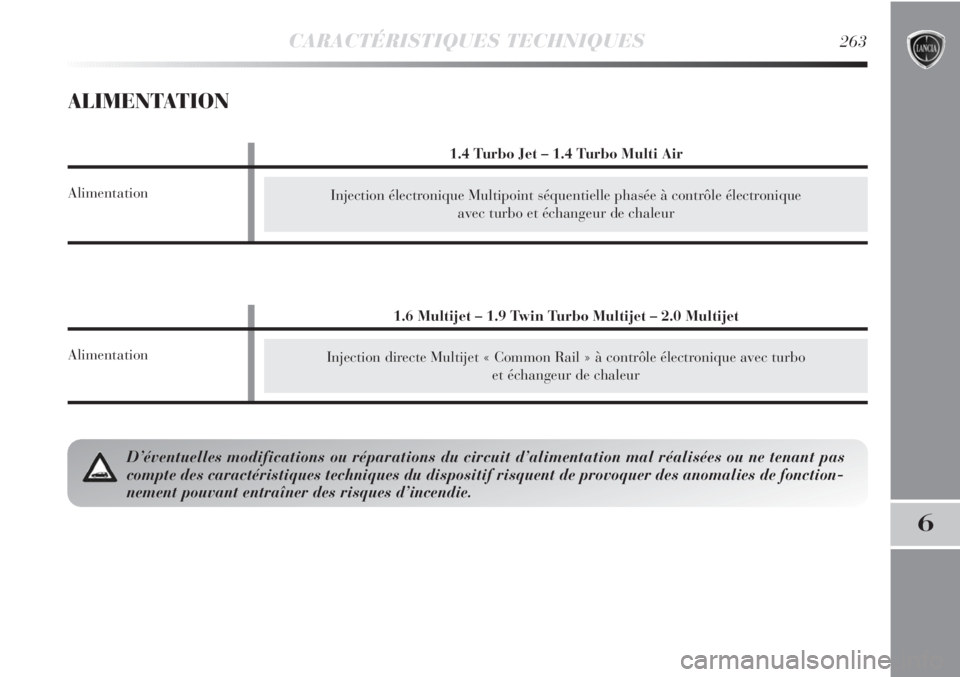

ALIMENTATION
D’éventuelles modifications ou réparations du circuit d’alimentation mal réalisées ou ne tenant pas
compte des caractéristiques techniques du dispositif risquent de provoquer des anomalies de fonction-
nement pouvant entraîner des risques d’incendie.
1.4 Turbo Jet – 1.4 Turbo Multi Air
Alimentation

Six vitesses plus une marche arrière avec synchroniseurs pour l’enclenchement des marches avant
Auto-réglable avec pédale sans course à vide
Avant
264CARACTÉRISTIQUES TECHNIQUES

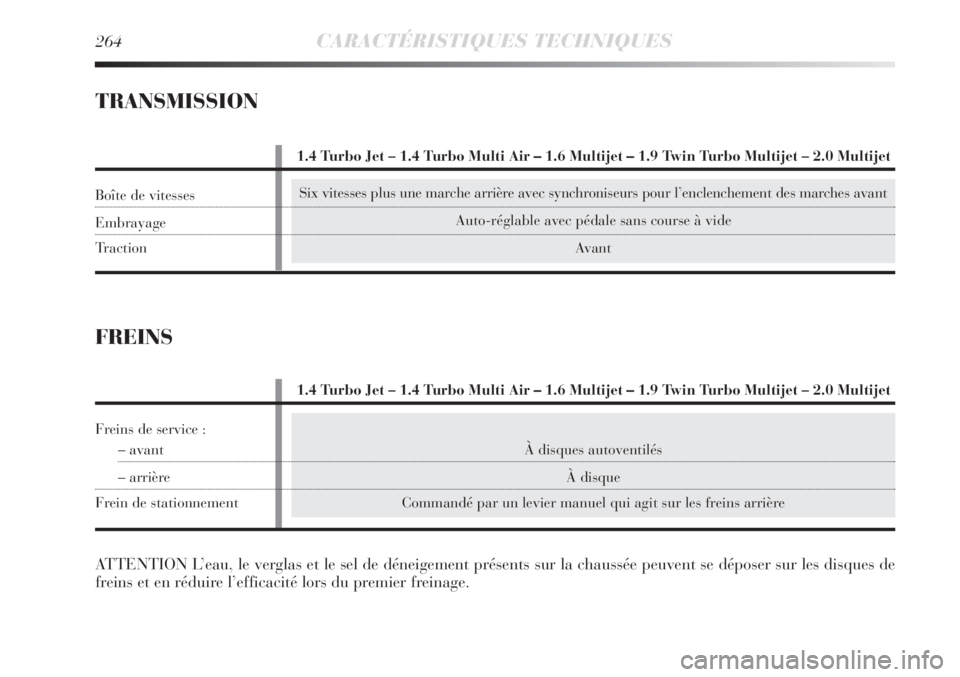

TRANSMISSION
À disques autoventilés
À disque
Commandé par un levier manuel qui agit sur les freins arrière
FREINS
ATTENTION L’eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques de
freins et en réduire l’efficacité lors du premier freinage.
1.4 Turbo Jet – 1.4 Turbo Multi Air ––1.6 Multijet ––1.9 Twin Turbo Multijet – 2.0 Multijet
Freins de service :
– avant
– arrière
Frein de stationnement
1.4 Turbo Jet – 1.4 Turbo Multi Air ––1.6 Multijet ––1.9 Twin Turbo Multijet – 2.0 Multijet
Boîte de vitesses
Embrayage
Traction

À pignon et crémaillère avec direction assistée électrique
10,6/11,2 (*)
CARACTÉRISTIQUES TECHNIQUES265
6

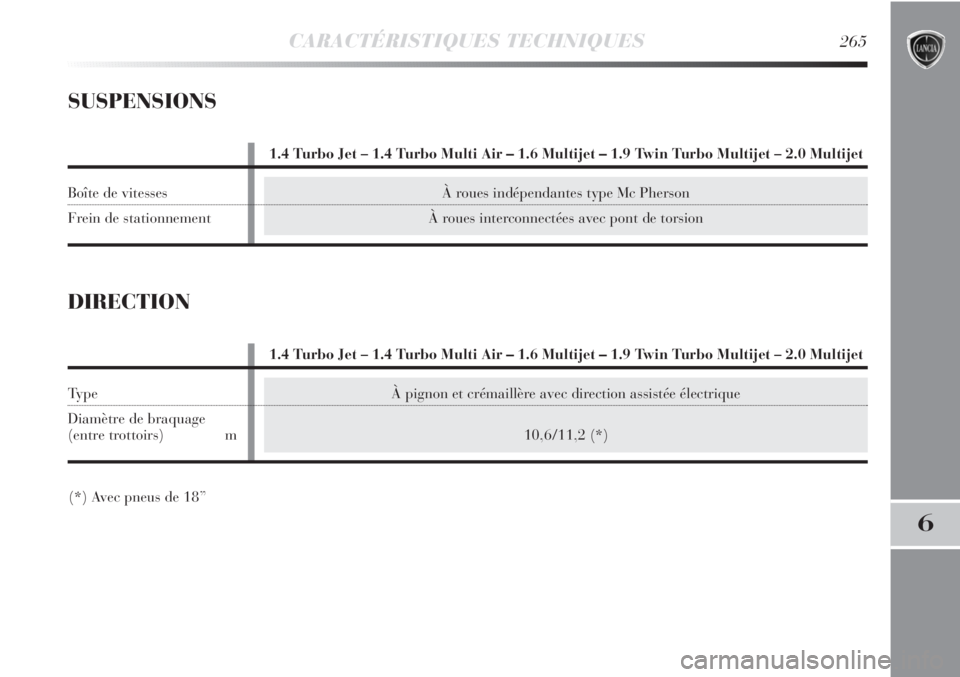

SUSPENSIONS
À roues indépendantes type Mc Pherson
À roues interconnectées avec pont de torsion
1.4 Turbo Jet – 1.4 Turbo Multi Air ––1.6 Multijet ––1.9 Twin Turbo Multijet – 2.0 Multijet
Boîte de vitesses
Frein de stationnement
DIRECTION
(*) Avec pneus de 18”
1.4 Turbo Jet – 1.4 Turbo Multi Air ––1.6 Multijet ––1.9 Twin Turbo Multijet – 2.0 Multijet
Ty p e
Diamètre de braquage
(entre trottoirs) m

266CARACTÉRISTIQUES TECHNIQUES
ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus Tubeless
à carcasse radiale. Sur la carte grise figurent en outre tous
les pneus homologués.
ATTENTION En cas d’informations contradictoires entre
la « Notice d’entretien » et la « Carte grise », il faut tenir
compte uniquement des indications de cette dernière.
Pour la sécurité sur route, il est indispensable que la voi-
ture soit dotée de pneus de la même marque et du même
type sur toutes les roues.
ATTENTION Avec les pneus Tubeless, ne pas utiliser de
chambres à air.
ROUE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement avant total : −1
±1 mm
Pincement arrière total : 2
±2 mm

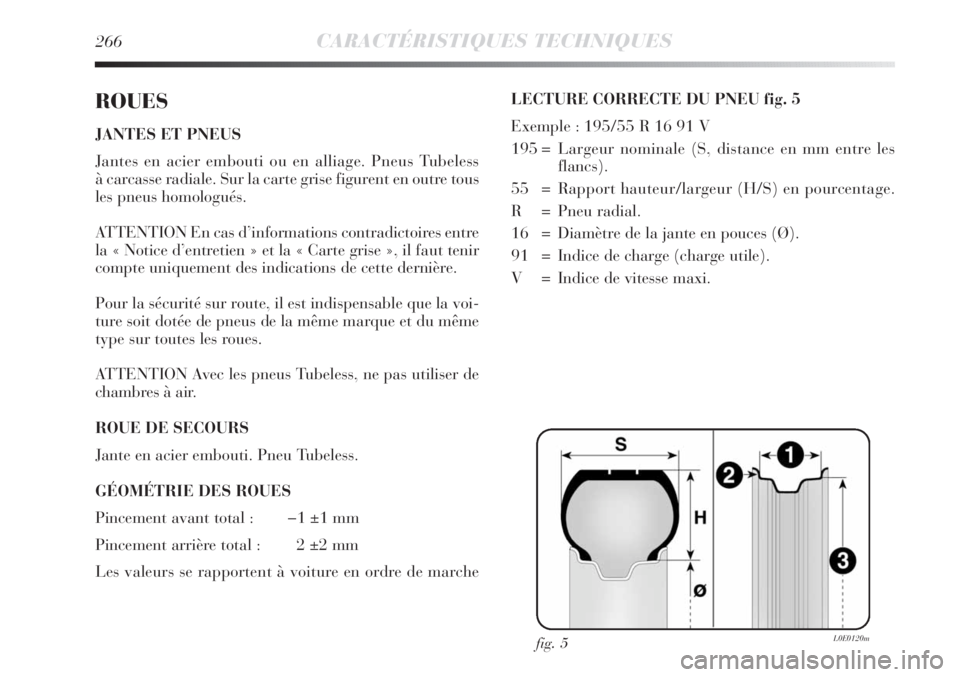

Les valeurs se rapportent à voiture en ordre de marcheLECTURE CORRECTE DU PNEU fig. 5
Exemple : 195/55 R 16 91 V
195 = Largeur nominale (S, distance en mm entre les
flancs).
55 = Rapport hauteur/largeur (H/S) en pourcentage.
R = Pneu radial.
16 = Diamètre de la jante en pouces (Ø).
91 = Indice de charge (charge utile).
V = Indice de vitesse maxi.
fig. 5L0E0120m

CARACTÉRISTIQUES TECHNIQUES267
6

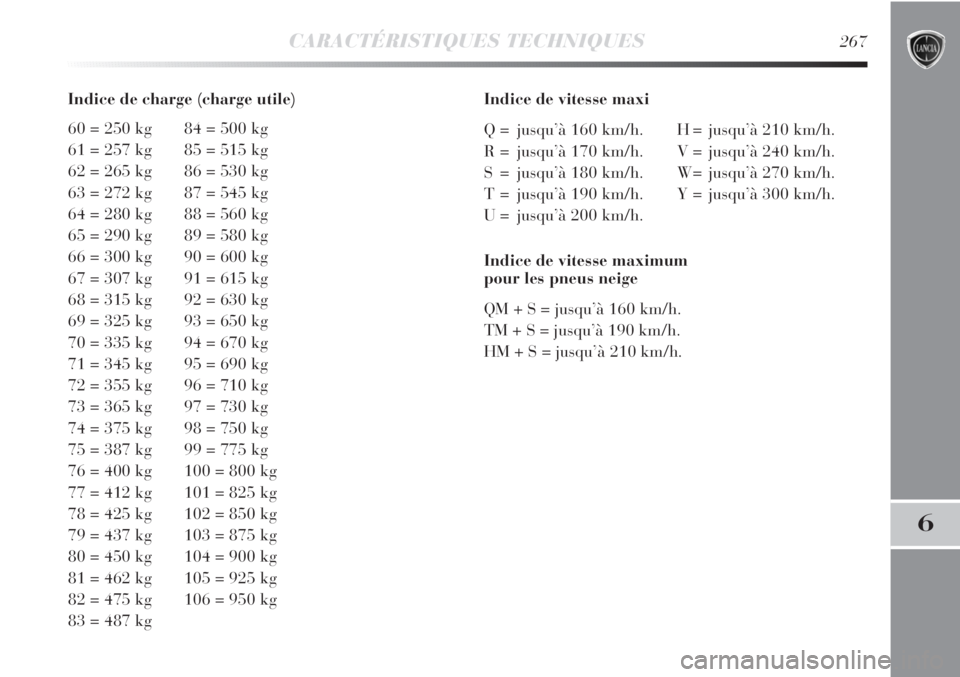

Indice de charge (charge utile)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kgIndice de vitesse maxi
Q = jusqu’à 160 km/h. H = jusqu’à 210 km/h.
R = jusqu’à 170 km/h. V = jusqu’à 240 km/h.
S = jusqu’à 180 km/h. W= jusqu’à 270 km/h.
T = jusqu’à 190 km/h. Y = jusqu’à 300 km/h.
U = jusqu’à 200 km/h.
Indice de vitesse maximum
pour les pneus neige
QM + S = jusqu’à 160 km/h.
TM + S = jusqu’à 190 km/h.
HM + S = jusqu’à 210 km/h.

268CARACTÉRISTIQUES TECHNIQUES

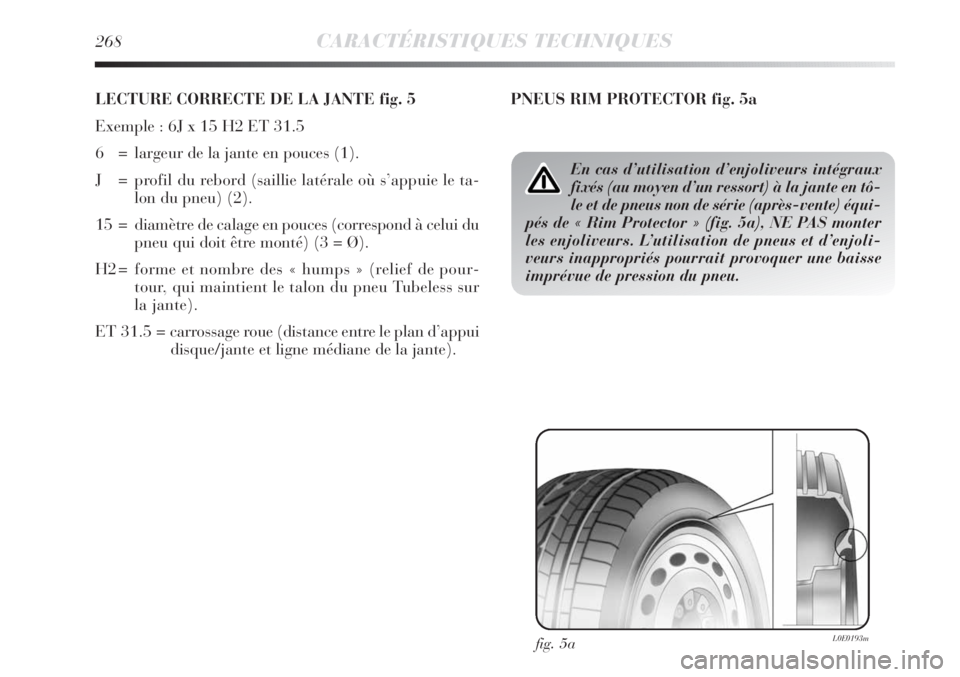

LECTURE CORRECTE DE LA JANTE fig. 5
Exemple : 6J x 15 H2 ET 31.5
6 = largeur de la jante en pouces (1).
J = profil du rebord (saillie latérale où s’appuie le ta-
lon du pneu) (2).
15 = diamètre de calage en pouces (correspond à celui du
pneu qui doit être monté) (3 = Ø).
H2 = forme et nombre des « humps » (relief de pour-
tour, qui maintient le talon du pneu Tubeless sur
la jante).
ET 31.5 = carrossage roue (distance entre le plan d’appui
disque/jante et ligne médiane de la jante).
fig. 5aL0E0193m
PNEUS RIM PROTECTOR fig. 5a
En cas d’utilisation d’enjoliveurs intégraux
fixés (au moyen d’un ressort) à la jante en tô-
le et de pneus non de série (après-vente) équi-
pés de « Rim Protector » (fig. 5a), NE PAS monter
les enjoliveurs. L’utilisation de pneus et d’enjoli-
veurs inappropriés pourrait provoquer une baisse
imprévue de pression du pneu.
