POZNAWANIE SAMOCHODU89
1DRZWI
BLOKOWANIE/ODBLOKOWYWANIE
Z ZEWN\bTRZ rys. 55
Odblokowywanie drzwi
Aby odblokować zamki wszystkich drzwi, należy: przekręcić
kluczyk w pozycję 1. Aby otworzyć drzwi, należy pociągnąć
w górę odpowiednią klamkę. Aby odblokować zamki drzwi,
należy w kluczyku z pilotem nacisnąć przycisk
Ë.
Przed otwarciem drzwi należy upewnić się, czy
manewr ten zostanie wykonany bezpiecznie.
Drzwi należy otwierać tylko podczas postoju sa-
mochodu.
rys. 55L0E0042m
Blokowanie drzwi
W celu zablokowania zamków wszystkich drzwi należy: prze-
kręcić kluczyk w pozycję 2, gdy drzwi są dokładnie zamkni\Ćęte.
W celu zablokowania zamków drzwi należy w kluczyku z pi-
lotem nacisnąć przycisk
Á. Niedokładne zamknięcie jednych
z drzwi uniemożliwi zablokowanie równoczesne.
OSTRZEŻENIE Jeżeli jedne z drzwi nie są dokładnie za-
mknięte, lub jeżeli wystąpi awaria układu, zamek centralny n\Ćie
włączy się. Po 10/11 następujących po sobie szybkich ruchach
następuje wyłączenie urządzenia na około 30 sekund.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 89

90POZNAWANIE SAMOCHODU

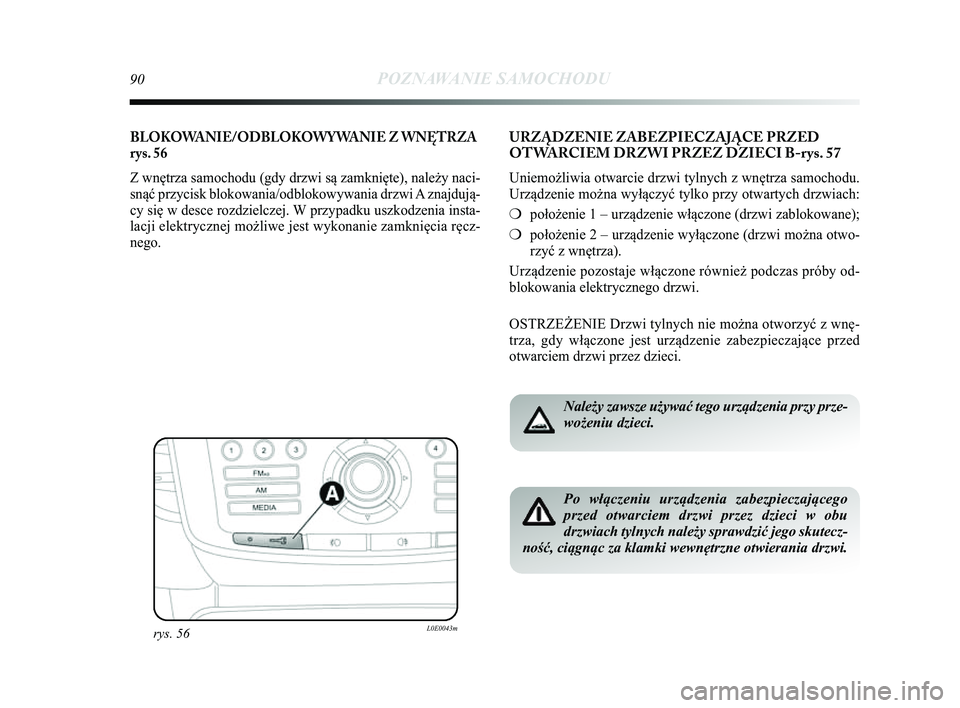

BLOKOWANIE/ODBLOKOWYWANIE Z WNĘTRZA
rys. 56
Z wnętrza samochodu (gdy drzwi są zamknięte), należy naci-\Ć
snąć przycisk blokowania/odblokowywania drzwi A znajdują-
cy się w desce rozdzielczej. W przypadku uszkodzenia insta-
lacji elektrycznej możliwe jest wykonanie zamknięcia ręcz-
nego.
rys. 56L0E0043m
URZ\bDZENIE ZABEZPIECZAJ\bCE PRZED
OTWARCIEM DRZWI PRZEZ DZIECI B-rys. 57
Uniemożliwia otwarcie drzwi tylnych z wnętrza samochodu.
Urządzenie można wyłączyć tylko przy otwartych drzwiach:
❍położenie 1 – urządzenie włączone (drzwi zablokowane)\Ć;
❍ położenie 2 – urządzenie wyłączone (drzwi można ot\Ćwo-
rzyć z wnętrza).
Urządzenie pozostaje włączone również podczas próby od\Ć-
blokowania elektrycznego drzwi.
OSTRZEŻENIE Drzwi tylnych nie można otworzyć z wnę-
trza, gdy włączone jest urządzenie zabezpieczające przed
otwarciem drzwi przez dzieci.
Po wł\bczeniu urz\bdzenia zabezpieczaj\bcego
przed otwarciem drzwi przez dzieci w obu
drzwiach tylnych należy sprawdzić jego skutecz-
ność, ci\bgn\bc za klamki wewnętrzne otwierania drzwi.
Należy zawsze używać tego urz\bdzenia przy prze-
wożeniu dzieci.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 90

POZNAWANIE SAMOCHODU91
1
Wyrównanie gałek na zamkach możliwe jest (wyłącznie wó\Ćw-
czas, jeśli przywrócono sprawność akumulatora) w następu\Ć-
jący sposób:
❍nacisnąć przycisk
Ëw kluczyku;
❍ nacisnąć przycisk
≈blokowania/odblokowywania drzwi
w desce rozdzielczej;
❍ otworzyć kluczykiem drzwi przednie;
❍ pociągnąć klamkę wewnętrzną drzwi.
rys. 57L0E0291m
URZ\bDZENIE AWARYJNE BLOKUJ\bCE DRZWI
PRZEDNIE PO STRONIE PASAŻERA I DRZWI
TYLNE
Drzwi przednie po stronie pasażera i drzwi tylne wyposażone
są w urządzenie umożliwiające zamknięcie ich w razie brak\Ću
zasilania.
Należy wówczas wykonać, co następuje:
❍włożyć kluczyk wyłącznika zapłonu do gniazda A-rys. 57
(drzwi tylne) lub A-rys. 58 (drzwi przednie po stronie pa-
sażera);
❍ przekręcić kluczyk w prawą stronę, a następnie wyjąć\Ć go
z gniazda A-rys. 57 lub A-rys. 58.
rys. 58L0E0290m
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 91

92POZNAWANIE SAMOCHODU
OSTRZEŻENIE W przypadku ewentualnego odłączenia aku-
mulatora lub przepalenia się bezpiecznika konieczne jest wy-
konanie „inicjalizacji” mechanizmu otwierania/zamykania
drzwi w następujący sposób:
❍zamknąć wszystkie drzwi;
❍ nacisnąć przycisk
Áw kluczyku lub przycisk ≈bloko-
wania/odblokowywania drzwi w desce rozdzielczej;
❍ nacisnąć przycisk
Ëw kluczyku lub przycisk ≈bloko-
wania/odblokowywania drzwi w desce rozdzielczej.
W przypadku, gdy zostało wł\bczone urz\bdzenie
uniemożliwiaj\bce otwarcie drzwi przez dzieci i za-
mknięto drzwi tylne, po poci\bgnięciu za klamkę
wewnętrzn\b otwierania drzwi nie będzie można ich
otworzyć, ale jedynie wyrównać gałki na zamkach; aby
otworzyć drzwi, konieczne będzie poci\bgnięcie klamki
zewnętrznej. Po wł\bczeniu zamknięcia awaryjnego nie
jest wył\bczany przycisk blokowania/odblokowywania
centralnego drzwi
≈.
PODNOŚNIKI SZYB
Działają, gdy kluczyk w wyłączniku zapłonu znajduje się w po-
łożeniu MAR i przez około dwie minuty po ustawieniu klu-
czyka w położeniu STOP lub wyjęciu go.
Przyciski umieszczone są w nakładkach na panelach drzwi
(z panelu drzwi po stronie kierowcy można sterować wszyst-
kimi szybami).
Układ wyposażony jest urządzenie zapobiegające zgnieceniu,
które działa w fazie podnoszenia szyb przednich.
ELEMENT Y STEROWANIA r ys. 59
A. otwieranie/zamykanie szyby przedniej lewej; funkcjono- wanie „ciągłe automatyczne” w fazie otwierania/zamyka-
nia szyby;
B. otwieranie/zamykanie szyby przedniej prawej; funkcjo- nowanie „ciągłe automatyczne” w fazie otwierania/zamy-
kania szyby;
C. włączanie/wyłączanie przycisków podnośników szyb dr\Ćzwi tylnych;
D. otwieranie/zamykanie szyby tylnej lewej (dla wersji/ryn- ków, gdzie przewidziano); funkcjonowanie „ciągłe auto-
matyczne” w fazie otwierania i zamykania szyby;
E. otwieranie/zamykanie szyby tylnej prawej (dla wersji/ ryn- ków, gdzie przewidziano); funkcjonowanie „ciągłe auto-
matyczne” w fazie otwierania i zamykania szyby.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 92

POZNAWANIE SAMOCHODU93
1
Otwieranie szyb
Aby otworzyć/zamknąć jedną z szyb, należy naciskać odp\Ćo-
wiednie przyciski. Po krótkim naciśnięciu jednego z dwóch
przycisków następuje „skokowe” przesuwanie szyby, natomiast
w przypadku dłuższego naciśnięcia przycisku następuje dzi\Ća-
łanie „ciągłe automatyczne”. Szyba zatrzyma się w wyma\Ćga-
nej pozycji po ponownym naciśnięciu odnośnego przycisku
sterującego. Po przytrzymaniu przycisku naciśniętego przez
kilka sekund szyba podniesie się lub obniży automatycznie (tyl-
ko wtedy, gdy kluczyk jest w położeniu MAR).
Zamykanie szyb
Aby zamknąć daną szybę, należy pociągnąć za wł\Ćaściwy przy-
cisk.
Faza zamykania szyby odbywa się w taki sam sposób, jak opi-
sano w przypadku fazy otwierania.
Nieprawidłowe użycie elektrycznych podnośni-
ków szyb może być niebezpieczne. Przed i pod-
czas działania należy zawsze upewnić się, czy pa-
sażerowie nie będ\b narażeni na ryzyko poważnych ob-
rażeń spowodowanych bezpośrednio przez przesuwa-
j\bc\b się szybę, jak i czy osobiste rzeczy nie zostan\b wci\b-
gnięte lub zgniecione przez ni\b.
Wysiadaj\bc z samochodu, należy zawsze wyjmo-
wać kluczyk z wył\bcznika zapłonu w celu unik-
nięcia sytuacji, w której elektryczne podnośniki
szyb, uruchomione przez przypadek, stanowiłyby niebez-
pieczeństwo dla osób pozostaj\bcych wewn\btrz pojazdu.
rys. 59L0E0045m
Drzwi przednie po stronie pasażera/drzwi tylne
Na nakładce panelu drzwi przednich po stronie pasażera i w nie-
których wersjach w drzwiach tylnych znajdują się przyciski F-
rys. 59 do sterowania odpowiednią szybą.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 93

94POZNAWANIE SAMOCHODU
Urządzenie zapobiegające przed zgnieceniem
W samochodzie aktywna jest funkcja zapobiegająca przed
zgnieceniem w fazie podnoszenia szyb przednich.
Ten system bezpieczeństwa jest w stanie rozpoznać ewentu-
alną przeszkodę podczas zamykania szyby; w takiej sytuacji
system przerywa przesuwanie szyby i w zależności od pozy-
cji szyby zmienia kierunek przesuwania. To urządzenie jest
więc bardzo użyteczne także w przypadku ewentualnego przy-
padkowego uruchomienia podnośników szyb przez dzieci znaj-
dujące się w samochodzie.
Funkcja zapobiegająca przed zgnieceniem uaktywnia się za-
równo podczas funkcjonowania ręcznego jak i automatycz-
nego szyby. W przypadku interwencji systemu zapobiegające-
go przed zgnieceniem działanie przesuwającej się szyby zo-
staje natychmiast przerwane i następuje zmiana kierunku prze-
suwania się. Nie można wówczas w żaden sposób uruchomić\Ć
szyby.OSTRZEŻENIE Gdy zabezpieczenie przed zgnieceniem in-
terweniuje 5 razy z rzędu w przeciągu jednej minuty lub jest w
stanie awarii, blokowane jest funkcjonowanie automatyczne
podnoszenia szyby, umożliwiając jedynie skoki co pół sekun-
dy, po zwolnieniu przycisku dla kolejnego manewru.
Aby przywrócić prawidłowe funkcjonowanie systemu, ko-
nieczne jest wykonanie następujących czynności:
❍
wyłączenie i ponowne uruchomienie silnika;
❍ przesunięcie odnośnej szyby w dół.
OSTRZEŻENIE Gdy kluczyk jest w położeniu STOP lub wy-
ciągnięty, podnośniki szyb pozostają aktywne przez około 3 mi-
nuty i wyłączają się natychmiast po otwarciu jednych z drzwi\Ć.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 94

POZNAWANIE SAMOCHODU95
1
Inicjalizacja systemu podno\fników szyb
W przypadku ewentualnego odłączenia akumulatora lub prze-
palenia się bezpiecznika konieczna jest ponowna inicjalizacja
funkcjonowania systemu.
Procedura inicjalizacji:
❍ustawić szybę do inicjalizacji w pozycji końca skoku gór-
nego w trybie manualnym;
❍ po osiągnięciu końca skoku górnego kontynuować naci-
skanie przycisku podnoszenia przez przynajmniej 1 se-
kundę.
OSTRZEŻENIE Gdzie przewidziano, w następstwie braku za-
silania centralek (wymiana lub odłączenie akumulatora i wy-
miana bezpieczników zabezpieczających centralki podnośni-
ków szyb), automatyczne działanie szyb musi zostać przy-
wrócone. Operację przywrócenia działania wykonuje się przy zamknię\Ć-
tych drzwiach w sposób opisany poniżej:
1. obniżyć całkowicie szybę drzwi po stronie kierowcy, przy-
trzymując naciśnięty przycisk sterowania przez przynajm-
niej 3 sekundy po osiągnięciu końca skoku (położenie dol\Ć-
ne);
2. podnieść całkowicie szybę drzwi po stronie kierowcy, utrzy- mując naciśnięty przycisk działania przez przynajmniej 3 se-\Ć
kundy po osiągnięciu końca skoku (styk górny);
3. wykonać procedurę w ten sam sposób, jak w punkcie 1 i 2, także dla drzwi po stronie pasażera
4. upewnić się o prawidłowej inicjalizacji, sprawdzając czy działa automatyczny ruch szyb.
OSTRZEŻENIE Przy włączonym zamku centralnym, po po-
ciągnięciu wewnętrznej klamki otwierania jednych z drzwi na-
stąpi wyłączenie zamków wszystkich drzwi. W przypadku bra-
ku zasilania elektrycznego (przepalony bezpiecznik, odłączo-
ny akumulator itd.), zawsze można ręcznie zablokować drzwi;
ponieważ w tym przypadku funkcja automatycznego opusz-
czania szyb nie jest dostępna, w celu otworzenia lub zamknię-
cia drzwi z szybą podniesioną należy wywrzeć nacisk na szy-
bę w stronę wnętrza samochodu, aby ułatwić przesunięci\Će szy-
by w panelu.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 95

96POZNAWANIE SAMOCHODU
BAGAŻNIK
OTWIERANIE
Gdy bagażnik jest odblokowany, można go otworzyć z ze-
wnątrz samochodu, naciskając na klamkę rys. 60.
Pokrywę bagażnika można ponadto otworzyć w każdym mo-
mencie, jeżeli drzwi samochodu są odblokowane.
W celu otworzenia jej należy użyć kluczyka z pilotem.
rys. 60L0E0046m
O niedokładnym zamknięciu pokrywy bagażnika świadczy za-
świecona lampka sygnalizacyjna
´w zestawie wska\bników lub
ikona
Rna wyświetlaczu, a także widniejący na wyświetla-
czu odpowiedni komunikat (patrz sekcja „Lampki sygnaliza-
cyjne w zestawie wska\bników” w niniejszym rozdziale).
Po otwarciu pokrywy bagażnika zaświeca się lampa oświetle-
nia komory bagażnika: lampa gaśnie automatycznie po za-
mknięciu pokrywy.
Lampa ta jest aktywna przez około 15 minut po przekręceniu
kluczyka w położenie STOP: jeżeli w tym okresie czasu otwar-
te zostaną jedne z drzwi lub pokrywa bagażnika, przywrócone
zostanie od początku sterowanie czasowe trwające 15 minut.
Otwieranie za pomocą kluczyka z pilotem
Aby odblokować zamek pokrywy bagażnika, należy nacisnąć
przycisk
R. Otwarciu pokrywy bagażnika towarzyszy po-
dwójne mignięcie kierunkowskazów, natomiast zamknięciu po-
jedyncze ich mignięcie (tylko przy włączonym systemie alar-
mowym, gdzie przewidziano).
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 96

POZNAWANIE SAMOCHODU97
1
ZAMYKANIE rys. 61
W celu zamknięcia pokrywy należy opuścić ją i nacisnąć\Ć w po-
bliżu zamka, do momentu usłyszenia d\bwięku zablokowania.
W części wewnętrznej pokrywy bagażnika znajdują się uch\Ćwy-
ty B, które ułatwiają uchwycenie w celu zamknięcia pokrywy.
rys. 61L0E0047m
Przy podróżowaniu w strefach, gdzie utrudnio-
ne jest tankowanie paliwa, przewoż\bc w samo-
chodzie kanistry z paliwem, należy przestrzegać
odpowiednich przepisów obowi\bzuj\bcych w tym zakre-
sie, używać wył\bcznie pojemników homologowanych
i mocować je prawidłowo w bagażniku. Niemniej wów-
czas ryzyko pożaru w razie wypadku jest dużo większe.
Należy zwracać uwagę przy otwieraniu pokrywy,
aby nie uderzyć ni\b o przedmioty znajduj\bce się
na bagażniku dachowym.
W przypadku korzystania z bagażnika nie nale-
ży nigdy przekraczać maksymalnych dopuszczal-
nych obci\bżeń, patrz rozdział 6. Ponadto należy
upewnić się czy przedmioty znajduj\bce się w bagażniku
s\b równomiernie rozmieszczone, aby unikn\bć sytuacji,
w której podczas gwałtownego hamowania przesun\b się
do przodu, powoduj\bc obrażenia pasażerów. Nie należy
podróżować z otwart\b pokryw\b bagażnika: do wnętrza
samochodu mog\b przedostać się spaliny.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 97

98POZNAWANIE SAMOCHODU

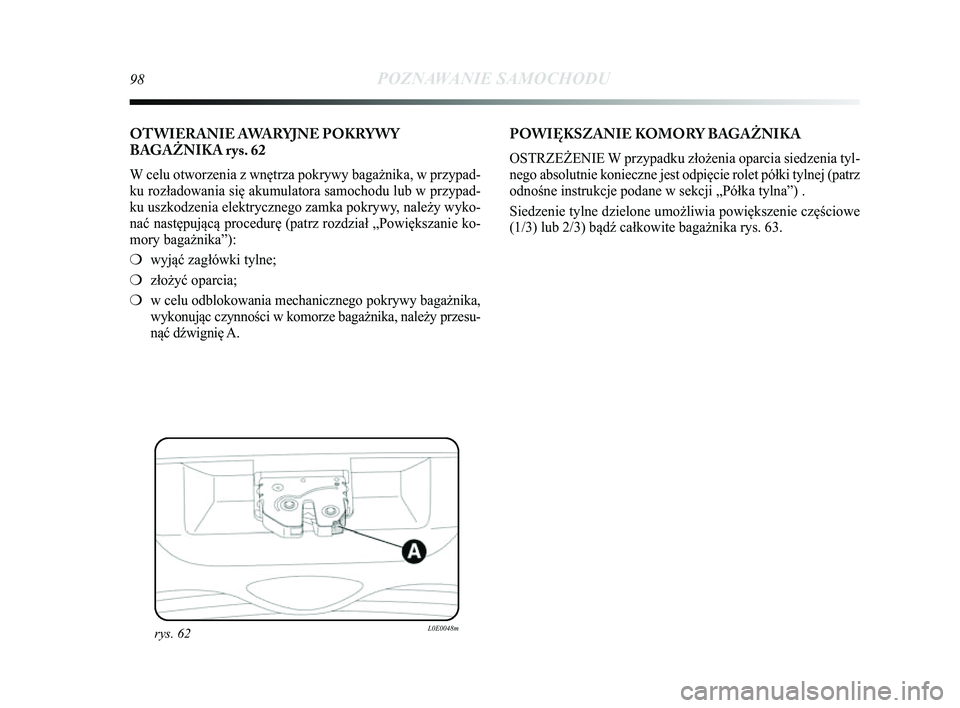

rys. 62L0E0048m
OTWIERANIE AWARYJNE POKRYWY
BAGAŻNIKA rys. 62
W celu otworzenia z wnętrza pokrywy bagażnika, w przypad-
ku rozładowania się akumulatora samochodu lub w przypad-
ku uszkodzenia elektrycznego zamka pokrywy, należy wyko-
nać następującą procedurę (patrz rozdział „Powię\Ćkszanie ko-
mory bagażnika”):
❍wyjąć zagłówki tylne;
❍ złożyć oparcia;
❍ w celu odblokowania mechanicznego pokrywy bagażnika,
wykonując czynności w komorze bagażnika, należy przesu-
nąć d\bwignię A.
POWIĘKSZANIE KOMORY BAGAŻNIKA
OSTRZEŻENIE W przypadku złożenia oparcia siedzenia tyl-
nego absolutnie konieczne jest odpięcie rolet półki tylnej (pa\Ćtrz
odnośne instrukcje podane w sekcji „Półka tylna”) .
Siedzenie tylne dzielone umożliwia powiększenie częściowe
(1/3) lub 2/3) bąd\b całkowite bagażnika rys. 63.
001-154 Delta PL 1ed 27/01/14 15.13 Pagina 98
