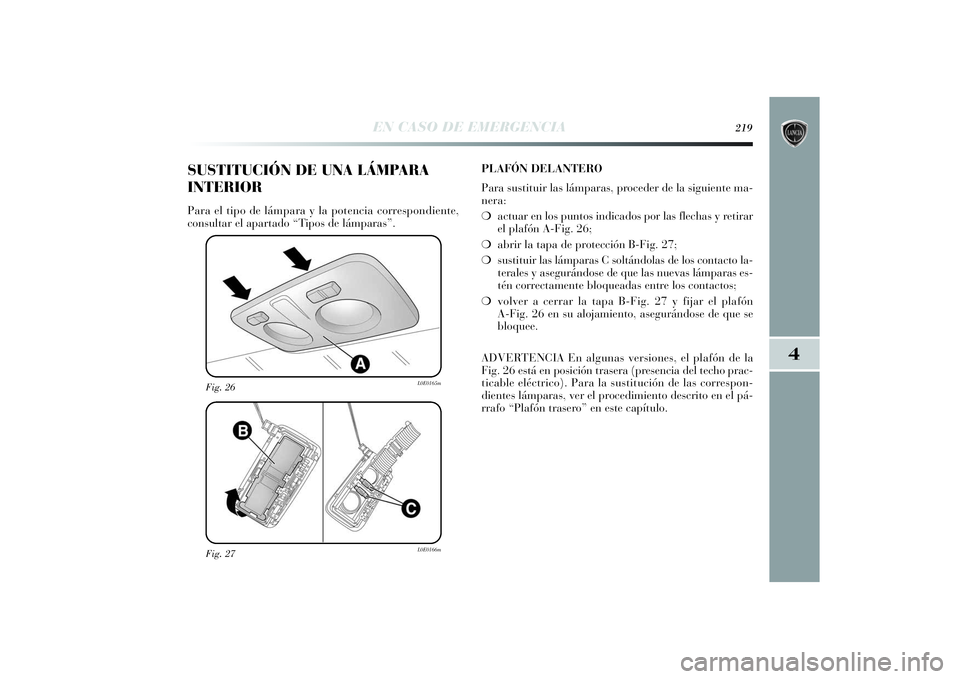

SUSTITUCIÓN DE UNA LÁMPARA
INTERIORPara el tipo de lámpara y la potencia correspondiente,
consultar el apartado “Tipos de lámparas”.PLAFÓN DELANTERO
Para sustituir las lámparas, proceder de la siguiente ma-
nera:
❍actuar en los puntos indicados por las flechas y retirar
el plafón A-Fig. 26;
❍abrir la tapa de protección B-Fig. 27;
❍sustituir las lámparas C soltándolas de los contacto la-
terales y asegurándose de que las nuevas lámparas es-
tén correctamente bloqueadas entre los contactos;
❍volver a cerrar la tapa B-Fig. 27 y fijar el plafón
A-Fig. 26 en su alojamiento, asegurándose de que se
bloquee
.
ADVERTENCIA En algunas versiones, el plafón de la
Fig. 26 está en posición trasera (presencia del techo prac-
ticable eléctrico). Para la sustitución de las correspon-
dientes lámparas, ver el procedimiento descrito en el pá-
rrafo “Plafón trasero” en este capítulo.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 219
Page 222 of 291

220
EN CASO DE EMERGENCIA
Fig. 28
L0E0167m
Fig. 30
L0E0169m
Fig. 29
L0E0168m

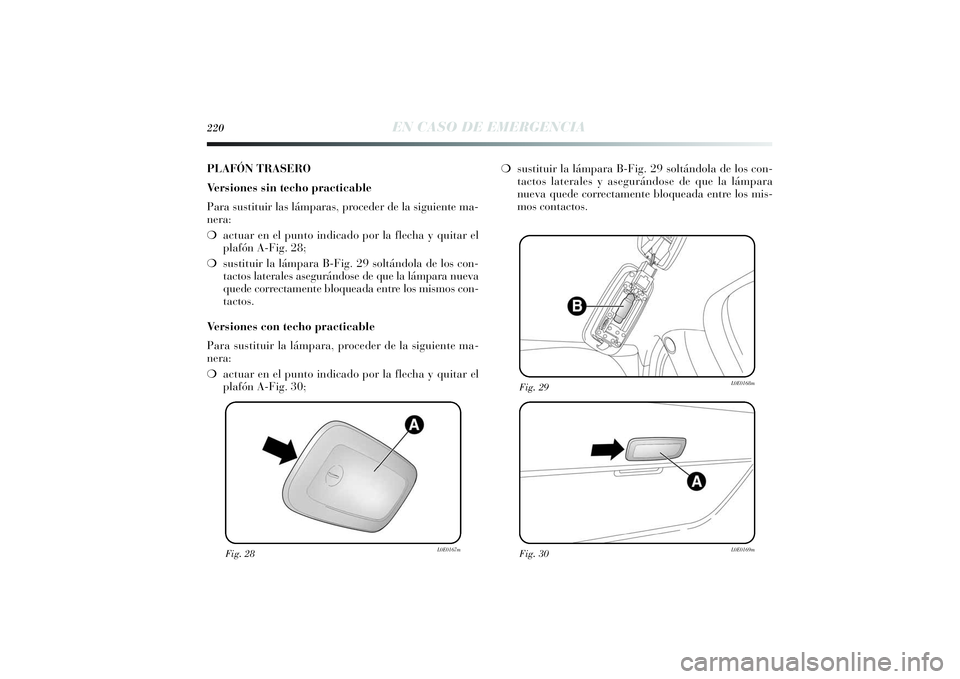

PLAFÓN TRASERO
Ve r siones sin techo practicable
Para sustituir las lámparas, proceder de la siguiente ma-
nera:
❍actuar en el punto indicado por la flecha y quitar el
plafón A-Fig. 28;
❍sustituir la lámpara B-Fig. 29 soltándola de los con-
tactos laterales asegurándose de que la lámpara nueva
quede correctamente bloqueada entre los mismos con-
tactos.
Ve r siones con techo practicable
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍actuar en el punto indicado por la flecha y quitar el
plafón A-Fig. 30;❍sustitu
ir la lámpara B-Fig. 29 soltándola de los con-
tactos laterales y asegurándose de que la lámpara
nueva quede correctamente bloqueada entre los mis-
mos contactos.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 220
Page 223 of 291

4
EN CASO DE EMERGENCIA
221
Fig. 32
L0E0171m
Fig. 33
L0E0172m

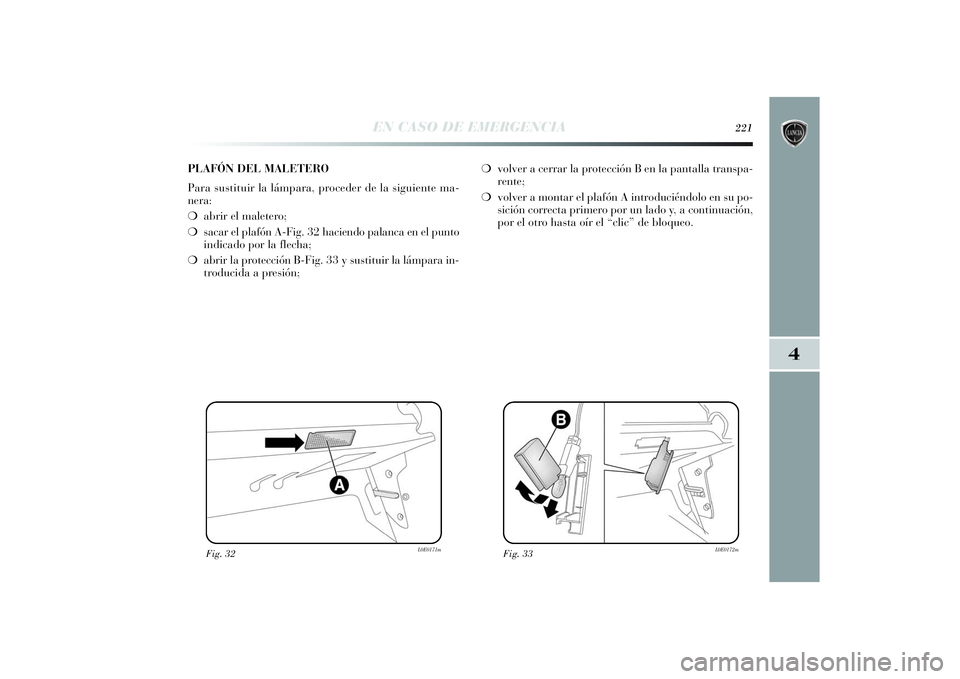

PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍abrir el maletero;
❍sacar el plafón A-Fig. 32 haciendo palanca en el punto
indicado por la flecha;
❍abrir la protección B-Fig. 33 y sustituir la lámpara in-
troducida a presión;❍volver a cerrar la protección B en la pantalla transpa-
rente;
❍volver a montar el plafón A introduciéndolo en su po-
sición correcta primero por un lado y, a continuación,
por el otro hasta oír el “clic” de bloqueo.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 221
Page 224 of 291

222
EN CASO DE EMERGENCIA
Fig. 34
L0E0173m
Fig. 36
L0E0175m
Fig. 35
L0E0174m

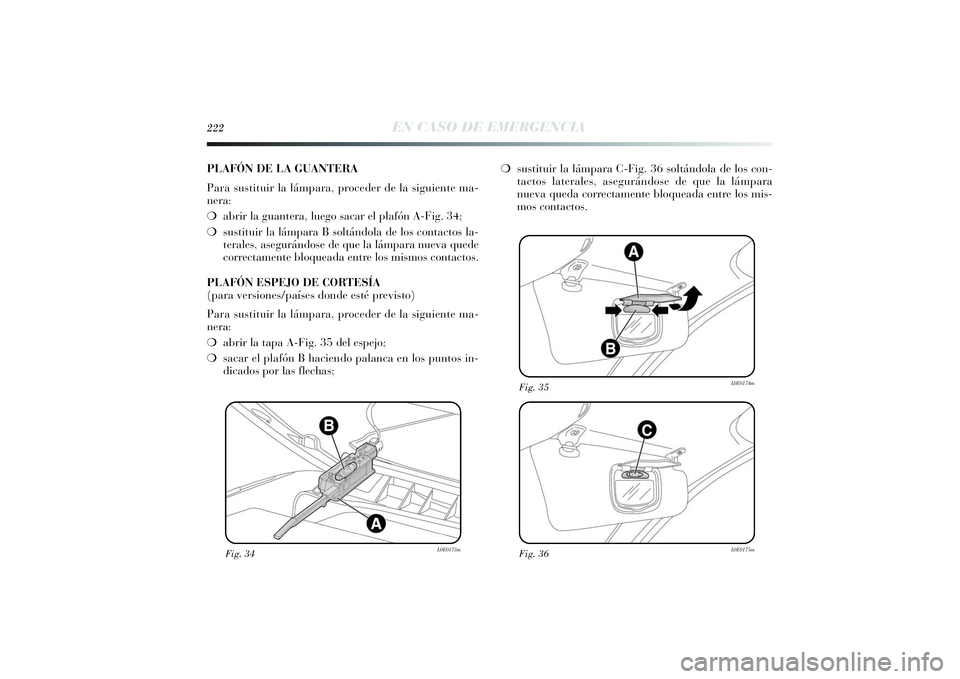

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍abrir la guantera, luego sacar el plafón A-Fig. 34;
❍sustituir la lámpara B soltándola de los contactos la-
terales, asegurándose de que la lámpara nueva quede
correctamente bloqueada entre los mismos contactos.
PLAFÓN ESPEJO DE CORTESÍA
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍abrir la tapa A-Fig. 35 del espejo;
❍sacar el plafón B haciendo palanca en los puntos in-
dicados por las flechas;❍sustitui
r la lámpara C-Fig. 36 soltándola de los con-
tactos laterales, asegurándose de que la lámpara
nueva queda correctamente bloqueada entre los mis-
mos contactos.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 222
Page 225 of 291

4
EN CASO DE EMERGENCIA
223

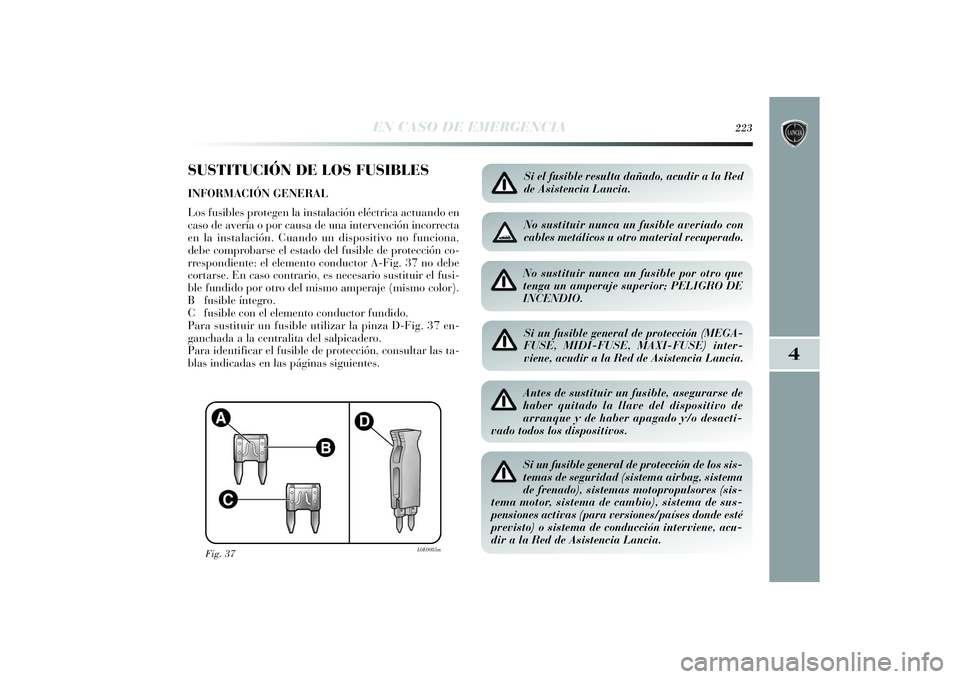

SUSTITUCIÓN DE LOS FUSIBLESINFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en
caso de avería o por causa de una intervención incorrecta
en la instalación. Cuando un dispositivo no funciona,
debe comprobarse el estado del fusible de protección co-
rrespondiente: el elemento conductor A-Fig. 37 no debe
cortarse. En caso contrario, es necesario sustituir el fusi-
ble fundido por otro del mismo amperaje (mismo color).
Bfusible íntegro.
Cfusible con el elemento conductor fundido.
Para sustituir un fusible utilizar la pinza D-Fi
g. 37 en-
ganchada a la centralita del salpicadero.
Para identificar el fusible de protección, consultar las ta-
blas indicadas en las páginas siguientes.
Fig. 37
L0E0085m
Si el fusible resulta dañado, acudir a la Red
de Asistencia Lancia.No sustituir nunca un fusible averiado con
cables metálicos u otro material recuperado.No sustituir nunca un fusible por otro que
tenga un amperaje superior; PELIGRO DE
INCENDIO.Si un fusible general de protección (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) inter-
viene, acudir a la Red de Asistencia Lancia.Antes de sustituir un fusible, asegurarse de
haber quitado la llave del dispositivo de
arranque y de haber apagado y/o desacti-
vado todos los dispositivos.Si un fusible general de protección de los sis-
temas de seguridad (sistema airbag, sistema
de frenado), sistemas motopropulsores (sis-
tema motor, sistema de cambio), sistema de sus-
pensiones activas (para versiones/países donde esté
previsto) o sistema de conducción interviene, acu-
dir a la Red de Asistencia Lancia.
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 223
Page 226 of 291

224
EN CASO DE EMERGENCIA

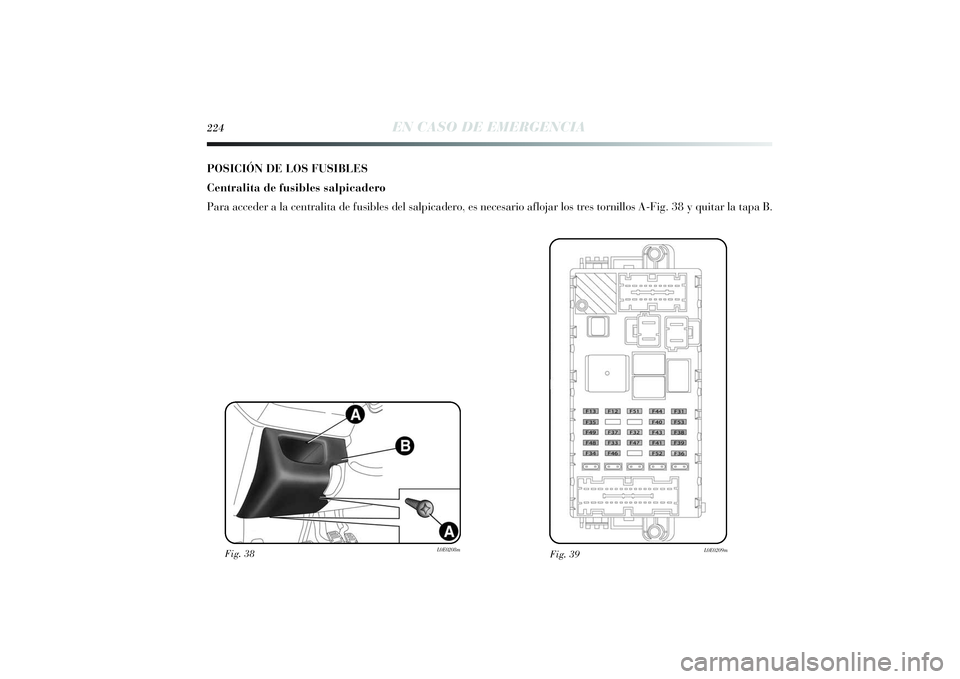

POSICIÓN DE LOS FUSIBLES
Centralita de fusibles salpicadero
Para acceder a la centralita de fusibles del salpicadero, es necesario aflojar los tres tornillos A-Fig. 38 y quitar la tapa B.
Fig. 38
L0E0208m
Fig. 39
L0E0209m
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 224
Page 227 of 291

4
EN CASO DE EMERGENCIA
225

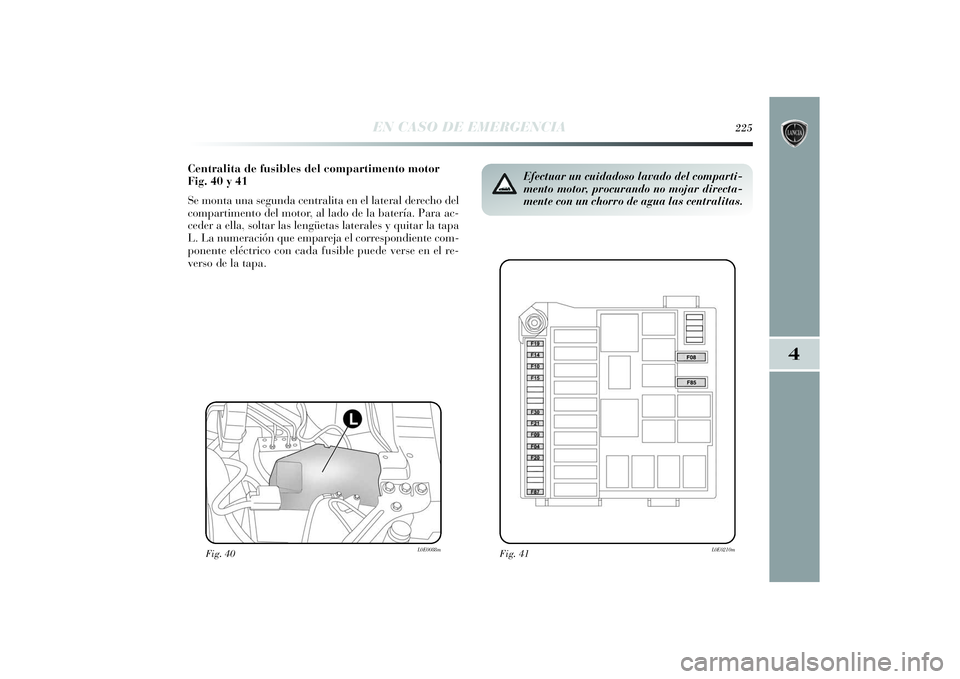

Centralita de fusibles del compartimento motor
Fig. 40 y 41
Se monta una segunda centralita en el lateral derecho del
compartimento del motor, al lado de la batería. Para ac-
ceder a ella, soltar las lengüetas laterales y quitar la tapa
L. La numeración que empareja el correspondiente com-
ponente eléctrico con cada fusible puede verse en el re-
verso de la tapa.
Fig. 40
L0E0088m
Efectuar un cuidadoso lavado del comparti-
mento motor, procurando no mojar directa-
mente con un chorro de agua las centralitas.
Fig. 41
L0E0210m
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 225
Page 228 of 291

226
EN CASO DE EMERGENCIA

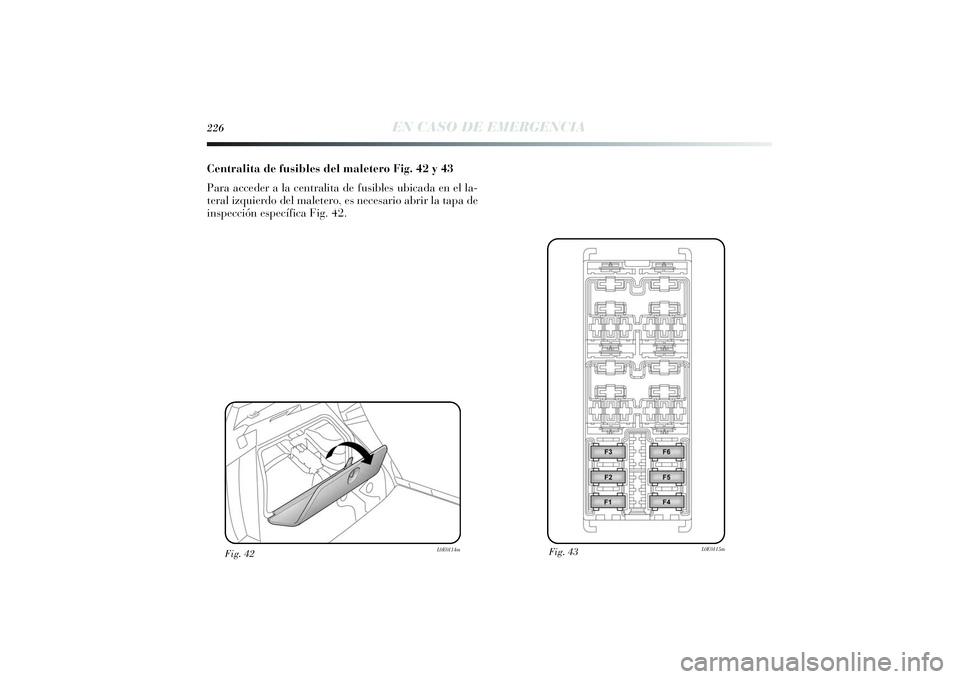

Centralita de fusibles del maletero Fig. 42 y 43
Para acceder a la centralita de fusibles ubicada en el la-
teral izquierdo del maletero, es necesario abrir la tapa de
inspección específica Fig. 42.
Fig. 43
L0E0115m
Fig. 42
L0E0114m
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 226
Page 229 of 291

4
EN CASO DE EMERGENCIA
227
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39

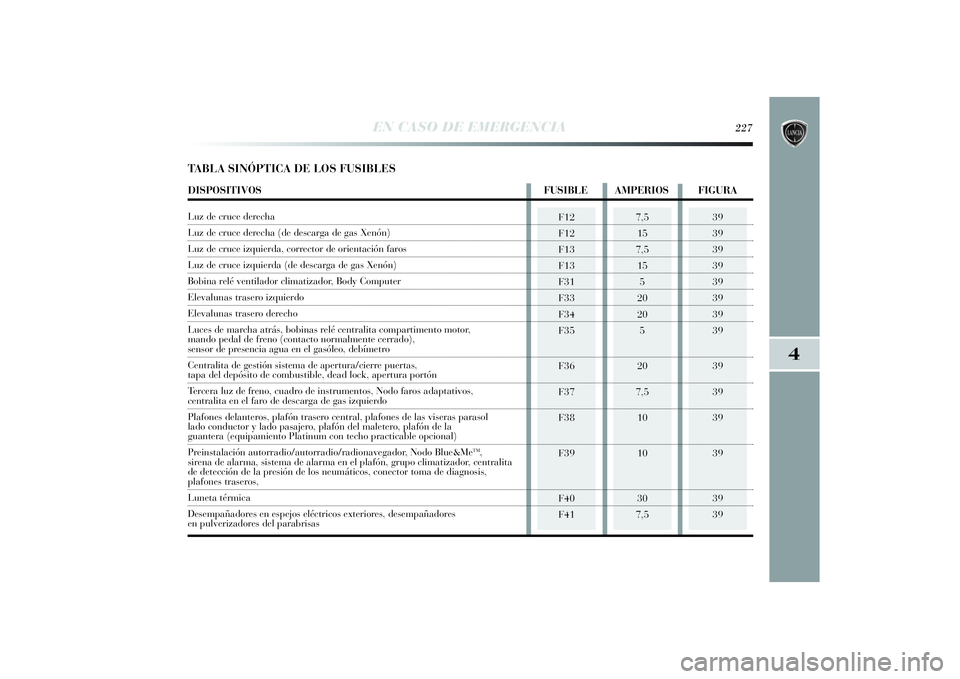

TABLA SINÓPTICA DE LOS FUSIBLESDISPOSITIVOS FUSIBLE AMPERIOS FIGURALuz de cruce derecha Luz de cruce derecha (de descarga de gas Xenón) Luz de cruce izquierda, corrector de orientación farosLuz de cruce izquierda (de descarga de gas Xenón) Bobina relé ventilador climatizador, Body ComputerElevalunas trasero izquierdoElevalunas trasero derecho
Luces de marcha atrás, bobinas relé centralita compartimento motor,
mando pedal de freno (contacto normalmente cerrado), sensor de presencia agua en el gasóleo, debímetro
Centralita de gestión sistema de apertura/cierre puertas, tapa del depósito de combustible, dead lock, apertura portón
Tercera luz de freno, cuadro de instrumentos, Nodo faros adaptativos, centralita en el faro de descarga de gas izquierdo
Plafones delanteros, plafón trasero central, plafones de las viseras parasol
lado conductor y lado pasajero, plafón del maletero, plafón de la guantera (equipamiento Platinum con techo practicable opcional)
Preinstalación autorradio/autorradio/radionavegador, Nodo Blue&Me
TM,
sirena de alarma, sistema de alarma en el plafón, grupo climatizador, centralita
de detección de la presión de los neumáticos, conector toma de diagnosis,
plafones traseros, Luneta térmica
Desempañadores en espejos eléctricos exteriores, desempañadores en pulverizadores del parabrisas
195-232 Delta ES 1ed 03/09/13 12.00 Pagina 227
Page 230 of 291

39
39
39
39
39
39
39
39
39
228
EN CASO DE EMERGENCIA
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5
DISPOSITIVOS FUSIBLE AMPERIOS FIGURA

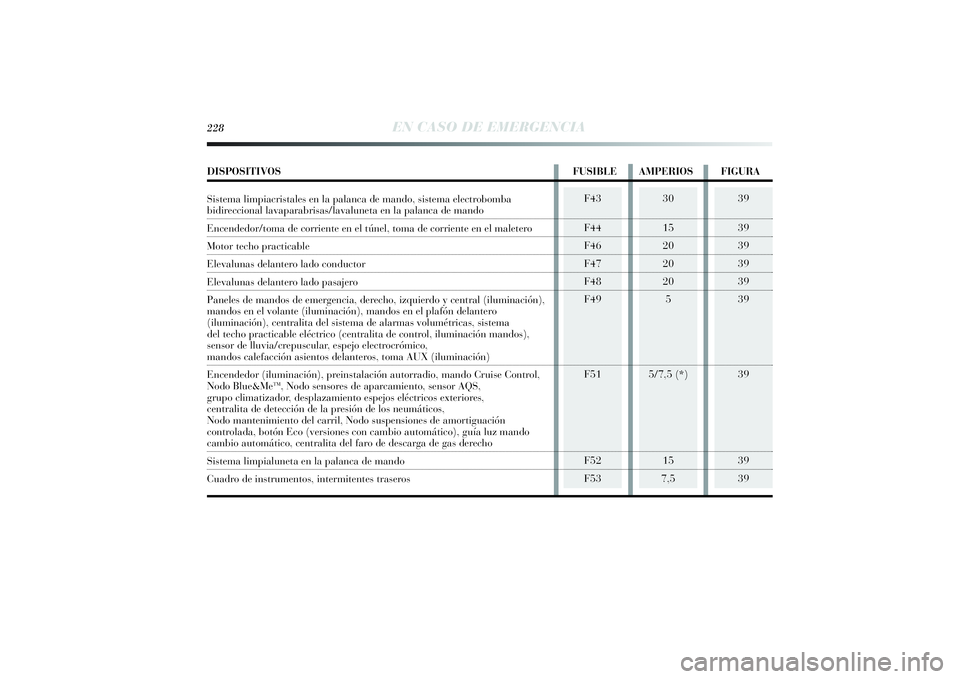

Sistema limpiacristales en la palanca de mando, sistema electrobombabidireccional lavaparabrisas/lavaluneta en la palanca de mandoEncendedor/toma de corriente en el túnel, toma de corriente en el maleteroMotor techo practicableElevalunas delantero lado conductorElevalunas delantero lado pasajero
