Page 11 of 291

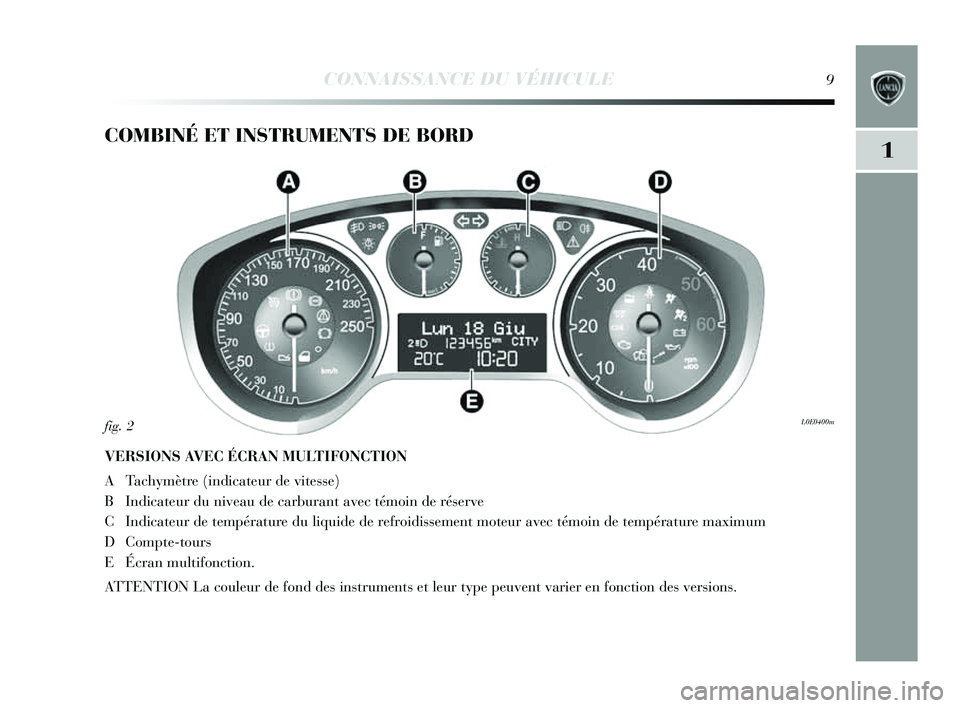

1
CONNAISSANCE DU VÉHICULE9
COMBINÉ ET INSTRUMENTS DE BORD
VERSIONS AV EC ÉCRAN MULTIFONCTION
ATach ymètre (indicateur de vite sse)
B Indicateur du niveau de carburant avec témoin de ré serve
C Indicateur de température du liquide de refroidi ssement moteur avec témoin de température maximum
D Compte-tour s
E Écran multifonction.
ATTENTION La couleur de fond de s ins truments et leur ty pe peuvent varier en fonction de s vers ions.
L0E0400mfig. 2
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 9

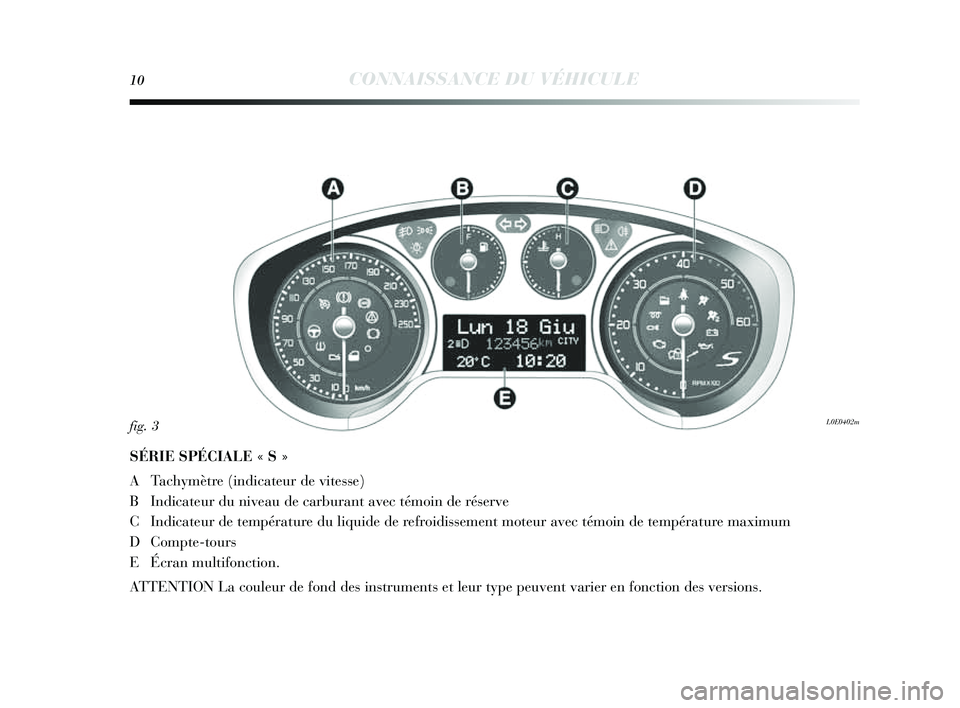

Page 12 of 291
10CONNAISSANCE DU VÉHICULE
SÉRIE SPÉCIALE « S »
ATach ymètre (indicateur de vite sse)
B Indicateur du niveau de carburant avec témoin de ré serve
C Indicateur de température du liquide de refroidi ssement moteur avec témoin de température maximum
D Compte-tour s
E Écran multifonction.
ATTENTION La couleur de fond de s ins truments et leur ty pe peuvent varier en fonction de s vers ions.
L0E0402mfig. 3
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 10

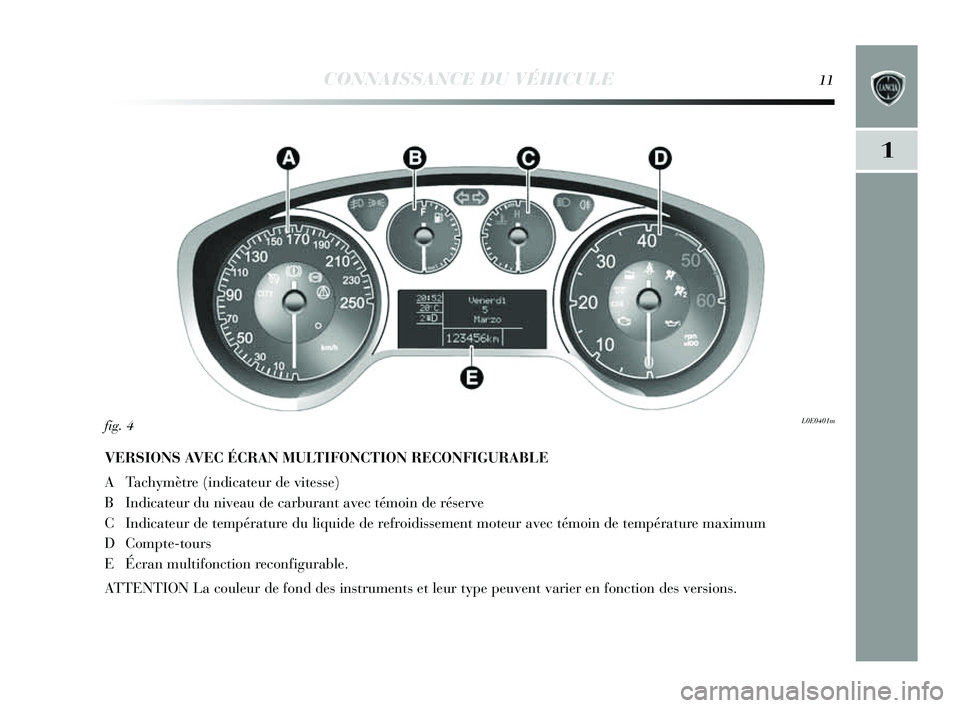

Page 13 of 291
CONNAISSANCE DU VÉHICULE11
1
VERSIONS AV EC ÉCRAN MULTIFONCTION RECONFIGURABLE
ATach ymètre (indicateur de vite sse)
B Indicateur du niveau de carburant avec témoin de ré serve
C Indicateur de température du liquide de refroidi ssement moteur avec témoin de température maximum
D Compte-tour s
E Écran multifonction reconfigurable.
ATTENTION La couleur de fond de s ins truments et leur ty pe peuvent varier en fonction de s vers ions.
fig. 4L0E0401m
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 11
Page 14 of 291
12CONNAISSANCE DU VÉHICULE
SÉRIE SPÉCIALE « S »
ATach ymètre (indicateur de vite sse)
B Indicateur du niveau de carburant avec témoin de ré serve
C Indicateur de température du liquide de refroidi ssement moteur avec témoin de température maximum
D Compte-tour s
E Écran multifonction reconfigurable.
ATTENTION La couleur de fond de s ins truments et leur ty pe peuvent varier en fonction de s vers ions.
L0E0500mfig. 5
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 12
Page 15 of 291
CONNAISSANCE DU VÉHICULE13
1
TACHYMÈTRE (INDICATEUR DE VITESSE)
L ’indicateur A signale la vite sse du véhicule.
COMPTE-TOURS
L ’indicateur D s ignale le régime du moteur.
INDIC ATEUR DU NIVEAU DE C ARBURANT
L ’indicateur B s ignale la quantité de carburant dans le ré-
s ervoir.
L ’allumage du témoin
K(accompagné d’ un message af-
fiché à l’ écran) indique qu’ il reste 5 à 7 litres de carbu-
rant dans le réservoir.
Ne pas voyager avec le ré servoir pres que vide : les éven-
tuels manques d’alimentation pourraient endommager
le catalyseur.
INDIC ATEUR DE LA TEMPÉRATURE DU LIQUIDE
DE REFROIDI SSEMENT MOTEUR
L ’indicateur C indique la température du liquide de re-
froidissement du moteur et commence à fournir de s in-
dications lorsque la température du liquide dépa sse en-
viron 50 °C. Le premier cran re ste toujour s allumé et in-
dique un bon fonctionnement du système. L’allumage du
témoin
u(accompagné d’ un message affiché à l’ écran)
indique l’ augmentation excessive de la température du li-
quide de refroidi ssement. Dans ce cas, couper le moteur
et s’adresser au Rés eau Après-vente Lancia. TÉMOINS DU COMBINÉ DE BORD
Avertissements généraux
L ’allumage de s témoins s’accompagne d’ un message spé-
cifique et/ou d ’un avertissement sonore suivant le com-
biné de bord. Ces s ignaux synthétiques de mise en garde
ne sauraient être exhau stifs et/ou s e subs tituer aux indi-
cations de cette Notice d’ entretien, qu’il faut toujours lire
avec beaucoup d ’attention. En ca s de message d’ anoma-
lie, toujours se référ
er au contenu de ce chapitre.
Liquide de freins insuffisant (rou ge)
Quand on tourne la clé s ur MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques
s econdes . Le témoin s’allume lors que le niveau
du liquide de freins dans le rés ervoir chute au-dessous
du minimum, à cau se d’ une fuite possible de liquide du
circuit.
Le message dédié apparaît à l ’écran.
Frein à main tiré (rouge)
Quand on tourne la clé sur MAR, le témoin s’allume, mais
il doit s’éteindre après quelques s econdes . Le témoin s’al-
lume quand le frein à main e st serré. Si la voiture es t en
marche, un s ignal sonore accompagne l’ allumage du témoin.
ATTENTION Si le témoin s’allume lors que le véhicule
roule, vérifier que le frein à main n ’e st pas serré.
x
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 13

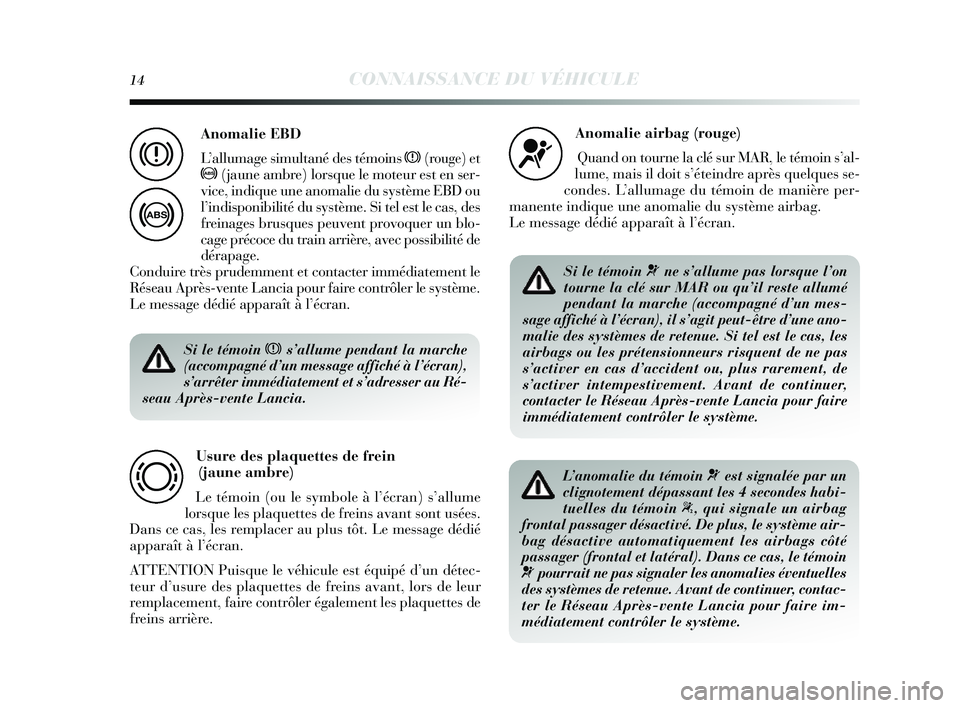

Page 16 of 291
14CONNAISSANCE DU VÉHICULE
Si le témoin xs’allume pendant la marche
(accompagné d’un message affiché à l’écran),
s’arrêter immédiatement et s’adresser au Ré-
seau Après-vente Lancia.
Usure des plaquettes de frein (jaune ambre)
Le témoin (ou le symbole à l’ écran) s’allume
lors que les plaquettes de freins avant sont usées.
Dans ce cas , les remplacer au plu s tôt. Le message dédié
apparaît à l ’écran.
ATTENTION Pui sque le véhicule es t équipé d’un détec-
teur d’ usure des plaquettes de freins avant, lors de leur
remplacement, faire contrôler également le s plaquettes de
freins arrière.
d
Anomalie airbag (rouge)
Quand on tourne la clé s ur MAR, le témoin s’al-
lume, mai s il doit s’éteindre après quelques s e-
condes . L’allumage du témoin de manière per-
manente indique une anomalie du système airbag.
Le message dédié apparaît à l ’écran.
¬
Si le témoin ¬ne s’allume pas lorsque l’on
tourne la clé sur MAR ou qu’il reste allumé
pendant la marche (accompagné d’un mes-
sage affiché à l’écran), il s’agit peut-être d’une\
ano-
malie des systèmes de retenue. Si tel est le cas, les
airbags ou les prétensionneurs risquent de ne pas
s’activer en cas d’accident ou, plus rarement, de
s’activer intempestivement. Avant de continuer,
contacter le Réseau Après-vente Lancia pour faire
immédiatement contrôler le système.
L’anomalie du témoin ¬est signalée par un
clignotement dépassant les 4 secondes habi-
tuelles du témoin
“, qui signale un airbag
frontal passager désactivé. De plus, le système air-
bag désactive automatiquement les airbags côté
passager (frontal et latéral). Dans ce cas, le témoin
¬pourrait ne pas signaler les anomalies éventuelles
des systèmes de retenue. Avant de continuer, contac-
ter le Réseau Après-vente Lancia pour faire im-
médiatement contrôler le système.
Anomalie EBD
L ’allumage simultané des témoinsx
(rouge) et
> (jaune ambre) lor sque le moteur es t en ser-
vice, indique une anomalie du système EBD ou
l ’indis ponibilité du système. Si tel es t le cas, des
freinages brusques peuvent provoquer un blo-
cage précoce du train arrière, avec po ssibilité de
dérapage.
Conduire très prudemment et contacter immédiatement le
Rés eau Après -vente Lancia pour faire contrôler le système.
Le message dédié apparaît à l ’écran.x
>
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 14

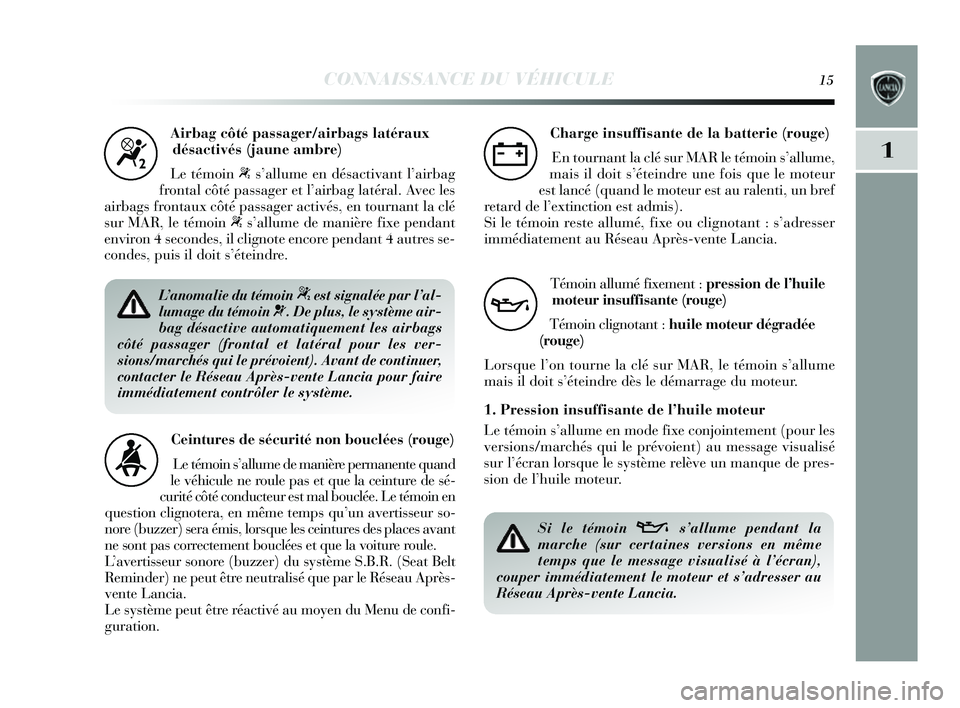

Page 17 of 291
CONNAISSANCE DU VÉHICULE15
1
Airbag côté passager/airbags latérauxdésactivés (jaune ambre)
Le témoin
“s’allume en dés activant l’airbag
frontal côté pa ssager et l’airbag latéral. Avec le s
airbags frontaux côté pa ssager activés, en tournant la clé
s ur MAR, le témoin
“s’allume de manière fixe pendant
environ 4 s econdes, il clignote encore pendant 4 autres s e-
condes , puis il doit s’éteindre.
“
L’anomalie du témoin “est signalée par l’al-
lumage du témoin
¬. De plus, le système air-
bag désactive automatiquement les airbags
côté passager (frontal et latéral pour les ver-
sions/marchés qui le prévoient). Avant de continuer,
contacter le Réseau Après-vente Lancia pour faire
immédiatement contrôler le système.
C eintures de sécurité non bouclées (roug e)
Le témoin s’allume de manière permanente quand
le véhicule ne roule pa s et que la ceinture de sé-
curité côté conducteur e st mal bouclée. Le témoin en
ques tion clignotera, en même temps qu’un avertisseur so-
nore (buzzer) sera émis , lorsque les ceintures des places avant
ne sont pas correctement bouclées et que la voiture roule.
L ’avertisseur sonore (buzzer) du système S.B.R. (Seat Belt
Reminder) ne peut être neutrali sé que par le Ré seau Après -
vente Lancia.
Le système peut être réactivé au moy en du Menu de confi-
guration.
<
Charge insuffisante de la batterie (rou ge)
En tournant la clé s ur MAR le témoin s’allume,
mais il doit s’éteindre une fois que le moteur
e st lancé (quand le moteur e st au ralenti, un bref
retard de l ’extinction e st admis ).
Si le témoin res te allumé, fixe ou clignotant : s’adresser
immédiatement au Ré seau Après -vente Lancia.
w
Témoin allumé fixement : pression de l’huile
moteur insuffisante (roug e)
Témoin clignotant : huile moteur dégradée
(roug e)
Lors que l’ on tourne la clé s ur MAR, le témoin s’allume
mais il doit s’éteindre dès le démarrage du moteur.
1. Pression insuffisante de l ’huile moteur
Le témoin s’allume en mode fixe conjointement (pour le s
vers ions /marchés qui le prévoient) au me ssage visualisé
s ur l’ écran lors que le système relève un manque de pre s-
s ion de l’ huile moteur.
v
Si le témoin vs’allume pendant la
marche (sur certaines versions en même
temps que le message visualisé à l’écran),
couper immédiatement le moteur et s’adresser au
Réseau Après-vente Lancia.
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 15
Page 18 of 291
16CONNAISSANCE DU VÉHICULE
Quand le témoin s’allume, l’huile moteur dé-
tériorée doit être vidangée dès que possible et
jamais plus de 500 km après que le témoin
s’est allumé pour la première fois. Le non-respect
des informations ci-dessus pourrait causer de graves
dommages au moteur et la déchéance de la garantie.
Rappelons que l’allumage de ce témoin n’est pas lié
à la quantité d’huile présente dans le moteur et donc,
en cas d’allumage clignotant du témoin, il est abso-
lument inutile d’ajouter de l’huile dans le moteur.
Anomalie de la direction assistée électrique « Dualdrive » (rou ge)
Quand on tourne la clé s ur MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques s econdes .
Si le témoin re ste allumé, on ne pourra pas compter sur la di-
rection assi stée électrique et l ’effort sur le volant augmen-
tera sens iblement même s i l’on pourra toujours braquer la
voiture. Dans ce cas, s’adresser au Rés eau Après-vente Lan-
cia. Le message dédié apparaît à l’ écran.
g
Activation de la direction assistée
électrique « Dualdrive »
Le témoin (ou la mention CITY sur l’ écran)
s’allume lors que l’on active la direction assi stée
électrique « Dualdrive » en appu yant sur le bouton cor-
re spondant. En appu yant de nouveau sur le bouton, l ’in-
dication CITY s’éteint.
CITY
2. Huile moteur dégradée
(uniquement versions avec DPF)
Le témoin s’allume et clignote, un message spécifique s’af-
fiche à l’ écran (pour le s vers ions/marchés qui le prévoient).
Selon les versions, le témoin peut clignoter de la façon sui-
vante :
– pendant 1 minute, toute s les deux heures ;
– par cy cles de 3 minutes , avec des intervalles de 5 se-
condes d’extinction du témoin, ju squ’ à ce que l’ huile soit
vidangée.
Après la première s ignalisation, à chaque démarrage du
moteur, le témoin continuera à clignoter selon les moda-
lités indiquée s auparavant, et ce, ju squ’ à ce que l’ huile
s oit vidangée. L ’écran (pour le s vers ions/mar
chés qui le
prévoient) affiche un me ssage dédié, en plus du témoin.
L ’allumage en mode clignotant de ce témoin ne doit pa s
être cons idéré comme une anomalie de la voiture, mai s
comme un averti ssement qui prévient le client que l’ uti-
lis ation normale de la voiture a conduit à la néce ssité de
vidanger l’ huile.
Il es t bon de rappeler que la dégradation de l ’huile es t ac-
célérée par :
– une utilis ation de la voiture principalement en ville qui
augmente la fréquence de la procédure de régénération
du DPF
– une utilis ation de la voiture sur de brefs trajets, ce qui
empêche le moteur d ’atteindre la température de régime
– des interruptions répétées de la procédure de régénéra-
tion signalées par l’allumage du témoin DPF.
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 16
Page 19 of 291

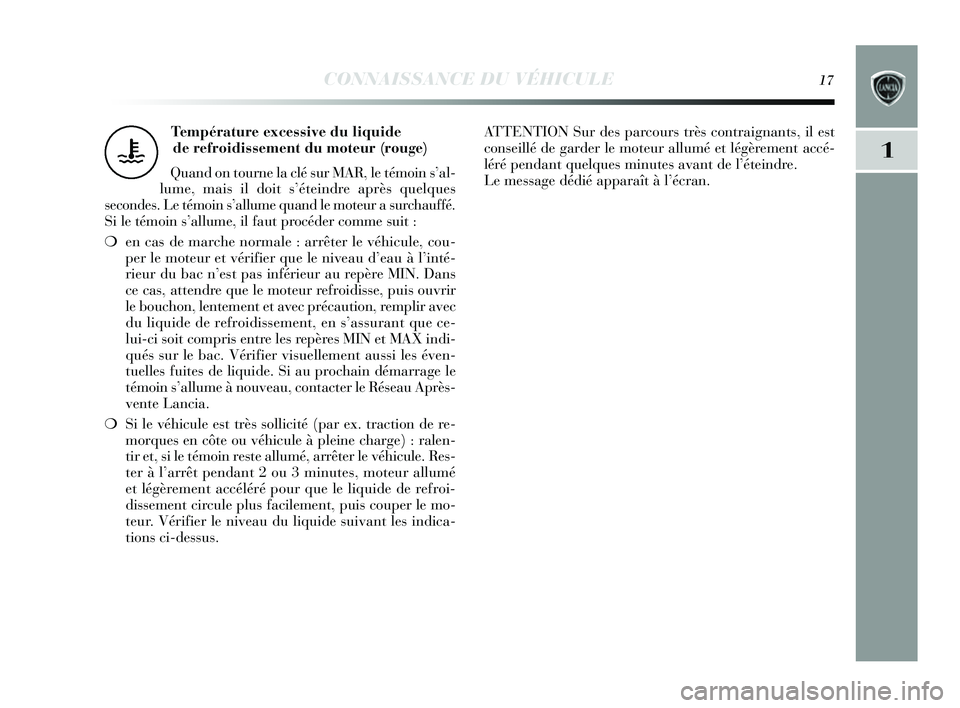

CONNAISSANCE DU VÉHICULE17
1
Température excessive du liquide de refroidissement du moteur (rou ge)
Quand on tourne la clé sur MAR, le témoin s’al-
lume, mais il doit s’éteindre aprè s quelques
s econdes . Le témoin s’allume quand le moteur a s urchauffé.
Si le témoin s’allume, il faut procéder comme suit :
❍ en cas de marche normale : arrêter le véhicule, cou-
per le moteur et vérifier que le niveau d ’eau à l’ inté-
rieur du bac n’ est pas inférieur au repère MIN. Dan s
ce cas , attendre que le moteur refroidisse, puis ouvrir
le bouchon, lentement et avec précaution, remplir avec
du liquide de refroidi ssement, en s’assurant que ce-
lui-ci soit compris entre les repères MIN et MAX indi-
qués s ur le bac. Vérifier vi suellement aussi les éven-
tuelles fuites de liquide. Si au prochain démarrage le
témoin s’allume à nouveau, contacter le Rés eau Après-
vente Lancia.
❍ Si le véhicule es t très s ollicité (par ex. traction de r
e-
morques en côte ou véhicule à pleine charge) : ralen-
tir et, s i le témoin res te allumé, arrêter le véhicule. Re s-
ter à l’ arrêt pendant 2 ou 3 minute s, moteur allumé
et légèrement accéléré pour que le liquide de refroi-
dissement circule plus facilement, puis couper le mo-
teur. Vérifier le niveau du liquide suivant les indica-
tions ci-dessu s. ATTENTION Sur des
parcours très contraignants , il est
cons eillé de garder le moteur allumé et légèrement accé-
léré pendant quelque s minutes avant de l ’éteindre.
Le message dédié apparaît à l ’écran.
u
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 17
Page 20 of 291

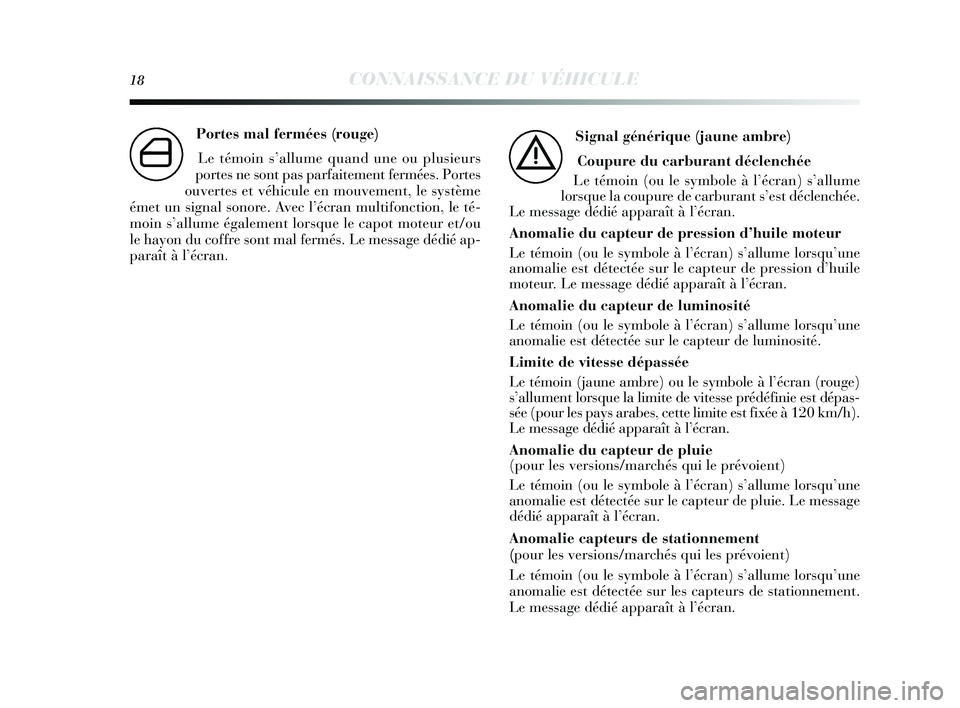

18CONNAISSANCE DU VÉHICULE
Portes mal fermées (rouge)
Le témoin s’allume quand une ou plus ieurs
portes ne sont pas parfaitement fermées . Portes
ouvertes et véhicule en mouvement, le système
émet un s ignal sonore. Avec l’ écran multifonction, le té-
moin s’allume également lor sque le capot moteur et/ou
le hay on du coffre s ont mal fermés . Le message dédié ap-
paraît à l ’écran.
´
Signal générique (jaune ambre)
Coupure du carburant déclenchée
Le témoin (ou le symbole à l’ écran) s’allume
lors que la coupure de carburant s’e st déclenchée.
Le message dédié apparaît à l ’écran.
Anomalie du capteur de pression d ’huile moteur
Le témoin (ou le symbole à l’écran) s’allume lors qu’une
anomalie es t détectée sur le capteur de pre ssion d’huile
moteur. Le me ssage dédié apparaît à l ’écran.
Anomalie du capteur de luminosité
Le témoin (ou le symbole à l’écran) s’allume lors qu’une
anomalie e st détectée s ur le capteur de lumino sité.
Limite de vitesse dépassée
Le témoin (jaune ambre) ou le symbole à l’ écran (rouge)
s’allument lors que la limite de vitesse prédéfinie es t dépas-
s ée (pour le s pays arabes , cette limite es t fixée à 120 km/h).
Le message dédié apparaît à l ’écran.
Anomalie du capteur de pluie
(pour les versions/mar
chés qui le prévoient)
Le témoin (ou le symbole à l’écran) s’allume lors qu’une
anomalie e st détectée s ur le capteur de pluie. Le me ssage
dédié apparaît à l ’écran.
Anomalie capteurs de stationnement
(pour les versions/marchés qui les prévoient)
Le témoin (ou le symbole à l’écran) s’allume lors qu’une
anomalie es t détectée sur les capteurs de stationnement.
Le message dédié apparaît à l ’écran.
è
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 18
