CONNAISSANCE DU VÉHICULE39
1
Présence possible de verglas sur la route
Quand la température extérieure atteint ou e st
inférieure à 3 °C, l ’indication de la température
extérieure clignote et le symbole
❄apparaît à
l ’écran pour s ignaler la prés ence possible de vergla s s ur la
route.
Le message dédié apparaît à l ’écran. Feux adaptatifs non disponibles
L ’écran affiche le message dédié lor sque le système
de feux adaptatifs n’e st pas disponible.
S ’adresser au Rés eau Après-vente Lancia.
Anomalie des feux extérieurs (jaune
ambre)
Le symbole s’allume à l’ écran lorsqu’une ano-
malie des feux de s top est détectée.
Le message dédié apparaît à l ’écran.
W
❄
Surveillance de la trajectoire latérale
activée
L ’écran affiche un message dédié lors que la
fonction de s urveillance de la trajectoire latérale
e st activée.
e f
Correcteur de braquage non disponible
(DST - Dynamic Steering Torque)
L ’écran affiche le message dédié lors que le cor-
recteur de braquage e st en panne.
S ’adresser au Rés eau Après-vente Lancia.
è
Service échu
L ’écran affiche le message dédié pour indiquer
l ’échéance de l’ entretien programmé.
Limite de vitesse dépassée
L ’écran affiche le message dédié lors que le seuil de limite
de vitesse es t franchi (pour le s pays arabes , ce seuil es t fixé
à 120 km/h). L ’icône affichée à l ’écran repré sente l’ indi-
cation de limite de vite sse réglée.
õ
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 39
Page 42 of 291
40CONNAISSANCE DU VÉHICULE

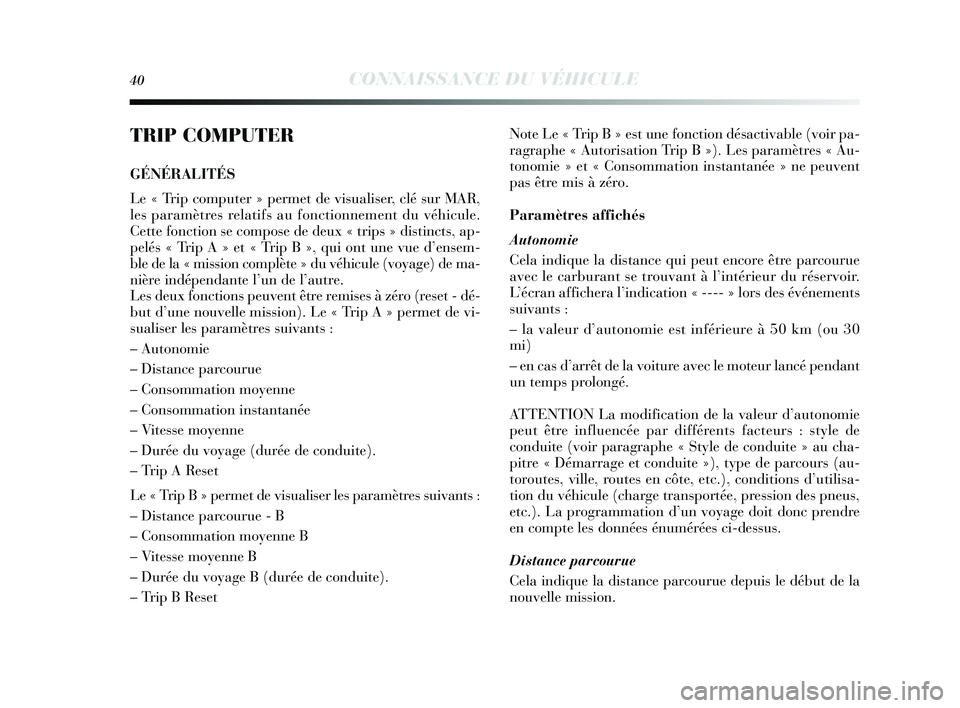

TRIP COMPUTER
GÉNÉRALITÉS
Le « Trip computer » permet de visualis er, clé s ur MAR,
les paramètres relatifs au fonctionnement du véhicule.
Cette fonction s e compose de deux « trips » distincts , ap-
pelés « Trip A » et « Trip B », qui ont une vue d ’ens em-
ble de la « mission complète » du véhicule (voy age) de ma-
nière indépendante l’ un de l’autre.
Les deux fonctions peuvent être remis es à zéro (res et - dé-
but d’ une nouvelle mi ssion). Le « Trip A » permet de vi-
s ualis er les paramètres suivants :
– Autonomie
– Dis tance parcourue
– Cons ommation moy enne
– Cons ommation in stantanée
– Vitesse moy enne
– Durée du voy age (durée de conduite).
– Trip A Res et
Le « Trip B » permet de vis ualiser les paramètr
es s uivants :
– Dis tance parcourue - B
– Cons ommation moy enne B
– Vitesse moy enne B
– Durée du vo yage B (durée de conduite).
– Trip B Res et Note Le « Trip B » e
st une fonction dés activable (voir pa-
ragraphe « Autori sation Trip B »). Le s paramètre s « Au-
tonomie » et « Con sommation ins tantanée » ne peuvent
pas être mis à zéro.
Paramètres affichés
Autonomie
Cela indique la distance qui peut encore être parcourue
avec le carburant s e trouvant à l’intérieur du ré servoir.
L ’écran affichera l’ indication « ---- » lor s des événements
s uivants :
– la valeur d’ autonomie est inférieure à 50 km (ou 30
mi)
– en cas d’arrêt de la voiture avec le moteur lancé pendant
un temps prolongé.
ATTENTION La modification de la valeur d ’autonomie
peut être influencée par différent s facteurs : sty le de
conduite (voir paragraphe « St yle de conduite » au cha-
pitr
e « Démarrage et conduite »), ty pe de parcours (au-
toroutes , ville, routes en côte, etc.), condition s d ’utilis a-
tion du véhicule (charge tran sportée, pression des pneus,
etc.). La programmation d’ un voyage doit donc prendre
en compte les données énumérées ci-dessus.
Distance parcourue
Cela indique la di stance parcourue depui s le début de la
nouvelle mi ssion.
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 40
Page 43 of 291
CONNAISSANCE DU VÉHICULE41
1
Consommation moyenne
Cela représente la moy enne des consommations depuis
le début de la nouvelle mi ssion.
Consommation instantanée
Cela indique la variation, mi se à jour en permanence, de
la cons ommation du carburant. En ca s d ’arrêt du véhi-
cule, moteur lancé, l ’écran affichera « ---- ».
Vitesse moyenne
Cela représ ente la vitesse moy enne du véhicule depui s le
début de la nouvelle mi ssion.
Durée de voyage
Te m p s écoulé depuis le début de la nouvelle mi ssion.
Trip Reset
Il réinitialis e les réglages du Trip computer Bouton TRIP de commande fi
g. 11
Le bouton TRIP, placé sur le levier droit, permet, avec la
clé de contact s ur MAR, d’accéder à l’affichage des para-
mètres décrits précédemment ains i que de les remettre à
zéro pour commencer une nouvelle mi ssion :
– pression courte pour accéder à l ’affichage des différents
paramètres ;
– pression prolongée pour remettre à zéro (re set) et com-
mencer une nouvelle mi ssion.
fig. 11L0E0007m
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 41
Page 44 of 291
42CONNAISSANCE DU VÉHICULE
Nouvelle mission
Elle commence à partir d’une mis e à zéro :
–« manuelle » par l’utilisateur, en appuyant sur le bou-
ton corres pondant ;
– « automatique » quand la « dis tance parcourue » atteint
la valeur de 9 999,9 km ou bien quand le « temps de
voy age » atteint la valeur de 99,59 (99 heure s et 59 mi-
nutes ) ;
– après chaque débranchement et branchement successif
de la batterie.
ATTENTION L ’opération de mi se à zéro effectuée en pré-
s ence des visualis ations du « Trip A » effectue s eulement la
réinitialis ation des paramètres concernant s a propre fonction.
ATTENTION L ’opération de mis e à zéro effectuée en pré-
s ence des visualis ations du « Trip B » effectue s eulement
la réinitialis ation des paramètres concernant sa propre
fonction.
Procédure de début de voya ge
Clé de contact en po sition MAR, effectuer la remi se à zéro
(res et) en appuy ant et en maintenant la pr
ession sur le
bouton TRIP pendant plu s de 2 s econdes .
Sortie Trip
La sortie de la fonction TRIP e st automatique lor sque tous
les paramètres ont été affichés ou lorsque l’on appuie s ur
le bouton SET pendant plu s d ’une seconde.
SYMBOLES
Sur certains éléments de la voiture, ou à proximité de ceux-
ci, sont appos ées des étiquettes s pécifiques de couleur, dont
les symboles s ont des tinés à attirer l’ attention de l’ usager
s ur les précautions à prendre vis -à-vis du compos ant en
ques tion.
Une étiquette récapitulant les symboles est fixée s ous le
capot moteur.
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 42
Page 45 of 291
CONNAISSANCE DU VÉHICULE43
1
LE SYSTÈME LANCIA CODE
Il s’agit d’ un système électronique de blocage du moteur
qui s’ajoute à la protection antivol du véhicule. Il s’ac-
tive automatiquement lors que l’on retire la clé du contact.
Chaque clé abrite un dis positif électronique qui module le
signal émis en phase de démarrage par une antenne in-
tégrée au contact. Le signal con stitue le « mot de pa sse »
qui change à chaque démarrage, grâce auquel la centrale
reconnaît la clé et autori se le démarrage.
FONCTIONNEMENT
Lors de chaque démarrage, en tournant la clé sur MAR,
la centrale du système Lancia CODE envoie à la centrale
de contrôle du moteur un code de reconnaissance pour
dés activer le blocage de s fonctions .
L ’envoi de ce code de reconnai ssance se produit unique-
ment si la centrale du système Lancia CODE reconnaît
le code qui lui a été tran smis par la clé.
Quand on tourne la clé s ur STOP, le système Lancia CODE
dés active les fonctions de la centrale de contrôle du mo-
teur.
Si, lors du démarrage le code n ’a pas été reconnu correc-
tement, le combiné de bord éclaire le témoin Y(ou le
symbole à l’ écran). Dans
ce cas , tourner la clé en pos ition STOP
, puis
s ur MAR.
Si l’ antidémarrage n’ est pas désactivé, faire un nouveau
tes t avec les autres clés. Si l’ on ne parvient pa s à démar-
rer le moteur, s’adresser au Rés eau Après-vente Lancia.
ATTENTION Chaque clé es t dotée de son propre code qui
doit être mémoris é par la centrale du système. Pour la mé-
moris ation de nouvelles clés, jusqu’à huit maximum,
s’adresser exclu sivement au Réseau Après-vente Lancia
en prés entant toutes les clés en s a posse ssion, la CODE
card, une pièce d’ identité, ainsi que tous les document s
attes tant la pr
opriété du véhicule. Le s code s de s clé s non
prés entées lors de la mémoris ation sont annulé s afin de
garantir que le s clé s éventuellement perdue s ou dérobée s
ne puissent pas être utilisées pour démarrer le moteur.
Allumage du témoin Y
(ou du symbole sur l’écran) pendant la marche
❍ Si le témoin Y (ou le symbole à l’ écran) s’allume, cela
s ignifie que le système es t en train d’effectuer un au-
todiagno stic (par exemple à cau se d’ une perte de ten-
s ion).
❍ Si le témoin Y (ou le symbole à l’ écran) reste allumé,
s’adresser au Rés eau Après-vente Lancia.
Les chocs violents risquent d’endommager les
composants électroniques contenus dans la clé.
001-154 Delta FR 2ed 27/01/14 10.31 Pagina 43
Page 46 of 291
44CONNAISSANCE DU VÉHICULE
LES CLÉS
CODE CARD
(pour les versions/marchés qui la prévoient)

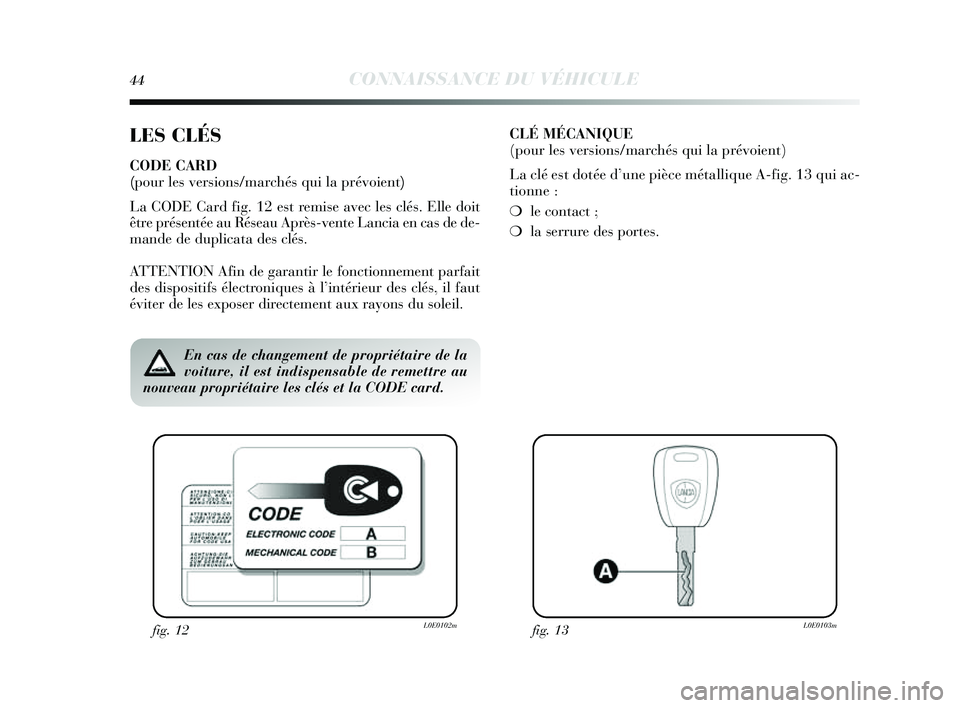

La CODE Card fig. 12 es t remise avec les clés. Elle doit
