Lancia Flavia 2012 Betriebsanleitung (in German)

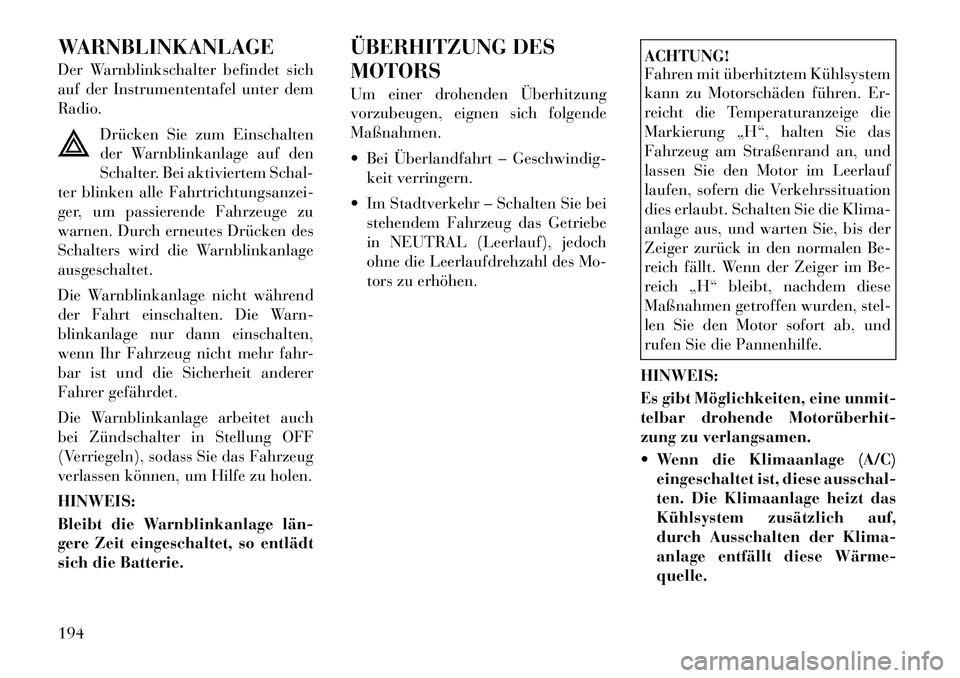

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich
auf der Instrumententafel unter dem
Radio.Drücken Sie zum Einschalten
der Warnblinkanlage auf den
Schalter. Bei aktiviertem Schal-
ter blinken alle Fahrtrichtungsanzei-
ger, um passierende Fahrzeuge zu
warnen. Durch erneutes Drücken des
Schalters wird die Warnblinkanlage
ausgeschaltet.
Die Warnblinkanlage nicht während
der Fahrt einschalten. Die Warn-
blinkanlage nur dann einschalten,
wenn Ihr Fahrzeug nicht mehr fahr-
bar ist und die Sicherheit anderer
Fahrer gefährdet.
Die Warnblinkanlage arbeitet auch
bei Zündschalter in Stellung OFF
(Verriegeln), sodass Sie das Fahrzeug
verlassen können, um Hilfe zu holen.
HINWEIS:
Bleibt die Warnblinkanlage län­
gere Zeit eingeschaltet, so entlädt
sich die Batterie. ÜBERHITZUNG DES
MOTORS
Um einer drohenden Überhitzung
vorzubeugen, eignen sich folgende
Maßnahmen.
 Bei Überlandfahrt – Geschwindig-
keit verringern.
 Im Stadtverkehr – Schalten Sie bei stehendem Fahrzeug das Getriebe
in NEUTRAL (Leerlauf), jedoch
ohne die Leerlaufdrehzahl des Mo-
tors zu erhöhen.
ACHTUNG!
Fahren mit überhitztem Kühlsystem
kann zu Motorschäden führen. Er-
reicht die Temperaturanzeige die
Markierung „H“, halten Sie das
Fahrzeug am Straßenrand an, und
lassen Sie den Motor im Leerlauf
laufen, sofern die Verkehrssituation
dies erlaubt. Schalten Sie die Klima-
anlage aus, und warten Sie, bis der
Zeiger zurück in den normalen Be-
reich fällt. Wenn der Zeiger im Be-
reich „H“ bleibt, nachdem diese
Maßnahmen getroffen wurden, stel-
len Sie den Motor sofort ab, und
rufen Sie die Pannenhilfe.
HINWEIS:
Es gibt Möglichkeiten, eine unmit-
telbar drohende Motorüberhit­
zung zu verlangsamen.
 Wenn die Klimaanlage (A/C) eingeschaltet ist, diese ausschal-
ten. Die Klimaanlage heizt das
Kühlsystem zusätzlich auf,
durch Ausschalten der Klima-
anlage entfällt diese Wärme­
quelle.
194

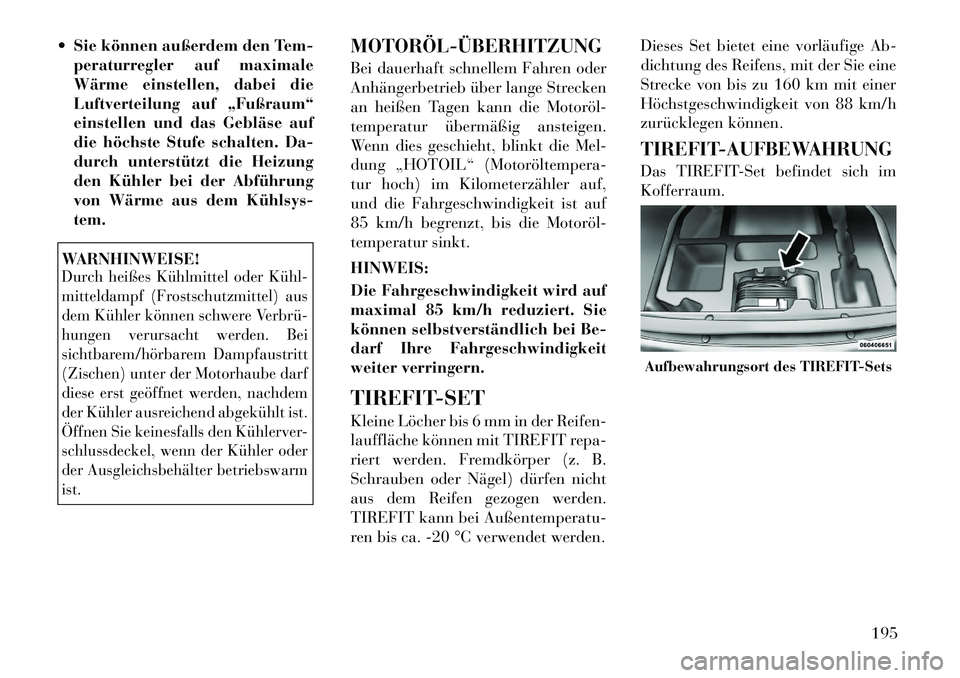

 Sie können außerdem den Tem-peraturregler auf maximale
Wärme einstellen, dabei die
Luftverteilung auf „Fußraum“
einstellen und das Gebläse auf
die höchste Stufe schalten. Da-
durch unterstützt die Heizung
den Kühler bei der Abführung
von Wärme aus dem Kühlsys­
tem.WARNHINWEISE!Durch heißes Kühlmittel oder Kühl­
mitteldampf (Frostschutzmittel) aus
dem Kühler können schwere Verbrü­
hungen verursacht werden. Bei
sichtbarem/hörbarem Dampfaustritt
(Zischen) unter der Motorhaube darf
diese erst geöffnet werden, nachdem
der Kühler ausreichend abgekühlt ist.
Öffnen Sie keinesfalls den Kühlerver-
schlussdeckel, wenn der Kühler oder
der Ausgleichsbehälter betriebswarm
ist.
MOTORÖL­ÜBERHITZUNG
Bei dauerhaft schnellem Fahren oder
Anhängerbetrieb über lange Strecken
an heißen Tagen kann die Motoröl­
temperatur übermäßig ansteigen.
Wenn dies geschieht, blinkt die Mel-
dung „HOTOIL“ (Motoröltempera­
tur hoch) im Kilometerzähler auf,
und die Fahrgeschwindigkeit ist auf
85 km/h begrenzt, bis die Motoröl­
temperatur sinkt.
HINWEIS:
Die Fahrgeschwindigkeit wird auf
maximal 85 km/h reduziert. Sie
können selbstverständlich bei Be-
darf Ihre Fahrgeschwindigkeit
weiter verringern.
TIREFIT-SET
Kleine Löcher bis 6 mm in der Reifen-
lauffläche können mit TIREFIT repa-
riert werden. Fremdkörper (z. B.
Schrauben oder Nägel) dürfen nicht
aus dem Reifen gezogen werden.
TIREFIT kann bei Außentemperatu-
ren bis ca. -20 °C verwendet werden. Dieses Set bietet eine vorläufige Ab-
dichtung des Reifens, mit der Sie eine
Strecke von bis zu 160 km mit einer
Höchstgeschwindigkeit von 88 km/h
zurücklegen können.
TIREFIT-AUFBEWAHRUNG
Das TIREFIT-Set befindet sich im
Kofferraum.
Aufbewahrungsort des TIREFIT-Sets
195

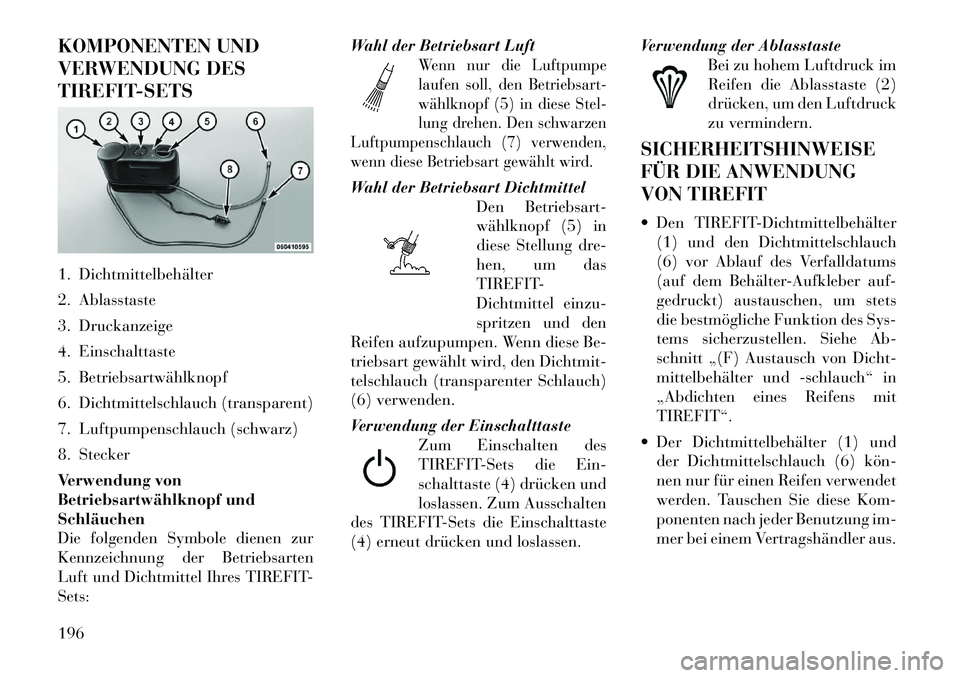

KOMPONENTEN UND
VERWENDUNG DES
TIREFIT-SETS
1. Dichtmittelbehälter
2. Ablasstaste
3. Druckanzeige
4. Einschalttaste
5. Betriebsartwählknopf
6. Dichtmittelschlauch (transparent)
7. Luftpumpenschlauch (schwarz)
8. Stecker
Verwendung von
Betriebsartwählknopf und
Schläuchen
Die folgenden Symbole dienen zur
Kennzeichnung der Betriebsarten
Luft und Dichtmittel Ihres TIREFIT-
Sets:Wahl der Betriebsart Luft
Wenn nur die Luftpumpe
laufen soll, den Betriebsart-
wählknopf (5) in diese Stel-
lung drehen. Den schwarzen
Luftpumpenschlauch (7) verwenden,
wenn diese Betriebsart gewählt wird.
Wahl der Betriebsart Dichtmittel Den Betriebsart-
wählknopf (5) in
diese Stellung dre-
hen, um das
TIREFIT-
Dichtmittel einzu-
spritzen und den
Reifen aufzupumpen. Wenn diese Be-
triebsart gewählt wird, den Dichtmit-
telschlauch (transparenter Schlauch)
(6) verwenden.
Verwendung der Einschalttaste Zum Einschalten des
TIREFIT-Sets die Ein-
schalttaste (4) drücken und
loslassen. Zum Ausschalten
des TIREFIT-Sets die Einschalttaste
(4) erneut drücken und loslassen. Verwendung der Ablasstaste
Bei zu hohem Luftdruck im
Reifen die Ablasstaste (2)
drücken, um den Luftdruck
zu vermindern.
SICHERHEITSHINWEISE
FÜR DIE ANWENDUNG
VON TIREFIT
 Den TIREFIT­Dichtmittelbehälter (1) und den Dichtmittelschlauch
(6) vor Ablauf des Verfalldatums
(auf dem Behälter-Aufkleber auf-
gedruckt) austauschen, um stets
die bestmögliche Funktion des Sys-
tems sicherzustellen. Siehe Ab-
schnitt „(F) Austausch von Dicht-
mittelbehälter und -schlauch“ in
„Abdichten eines Reifens mit
TIREFIT“.
 Der Dichtmittelbehälter (1) und der Dichtmittelschlauch (6) kön­
nen nur für einen Reifen verwendet
werden. Tauschen Sie diese Kom-
ponenten nach jeder Benutzung im-
mer bei einem Vertragshändler aus.
196

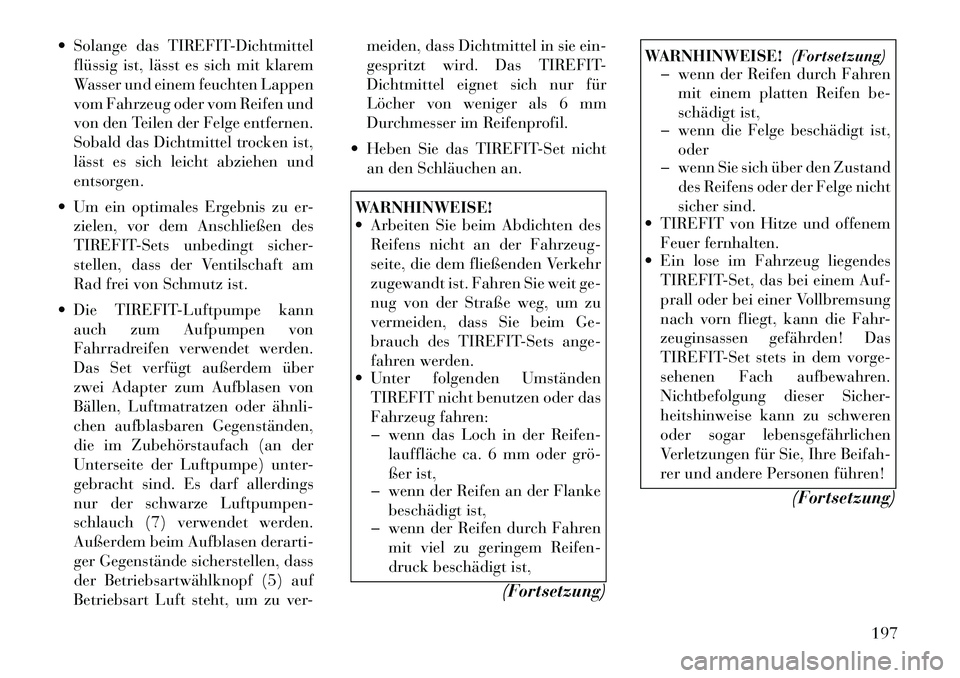

 Solange das TIREFIT-Dichtmittelflüssig ist, lässt es sich mit klarem
Wasser und einem feuchten Lappen
vom Fahrzeug oder vom Reifen und
von den Teilen der Felge entfernen.
Sobald das Dichtmittel trocken ist,
lässt es sich leicht abziehen und
entsorgen.
 Um ein optimales Ergebnis zu er- zielen, vor dem Anschließen des
TIREFIT-Sets unbedingt sicher-
stellen, dass der Ventilschaft am
Rad frei von Schmutz ist.
 Die TIREFIT-Luftpumpe kann auch zum Aufpumpen von
Fahrradreifen verwendet werden.
Das Set verfügt außerdem über
zwei Adapter zum Aufblasen von
Bällen, Luftmatratzen oder ähnli­
chen aufblasbaren Gegenständen,
die im Zubehörstaufach (an der
Unterseite der Luftpumpe) unter-
gebracht sind. Es darf allerdings
nur der schwarze Luftpumpen-
schlauch (7) verwendet werden.
Außerdem beim Aufblasen derarti-
ger Gegenstände sicherstellen, dass
der Betriebsartwählknopf (5) auf
Betriebsart Luft steht, um zu ver- meiden, dass Dichtmittel in sie ein-
gespritzt wird. Das TIREFIT-
Dichtmittel eignet sich nur für
Löcher von weniger als 6 mm
Durchmesser im Reifenprofil.
 Heben Sie das TIREFIT-Set nicht an den Schläuchen an.
WARNHINWEISE!
 Arbeiten Sie beim Abdichten desReifens nicht an der Fahrzeug-
seite, die dem fließenden Verkehr
zugewandt ist. Fahren Sie weit ge-
nug von der Straße weg, um zu
vermeiden, dass Sie beim Ge-
brauch des TIREFIT-Sets ange-
fahren werden.
 Unter folgenden Umständen
TIREFIT nicht benutzen oder das
Fahrzeug fahren:
wenn das Loch in der Reifen-
lauffläche ca. 6 mm oder grö­
ßer ist,
wenn der Reifen an der Flanke
beschädigt ist,
wenn der Reifen durch Fahren
mit viel zu geringem Reifen-
druck beschädigt ist,
(Fortsetzung)
WARNHINWEISE! (Fortsetzung)
wenn der Reifen durch Fahren
mit einem platten Reifen be-
schädigt ist,
wenn die Felge beschädigt ist,
oder
wenn Sie sich über den Zustand
des Reifens oder der Felge nicht
sicher sind.
 TIREFIT von Hitze und offenem
Feuer fernhalten.
 Ein lose im Fahrzeug liegendes
TIREFIT -Set, das bei einem Auf-
prall oder bei einer Vollbremsung
nach vorn fliegt, kann die Fahr-
zeuginsassen gefährden! Das
TIREFIT-Set stets in dem vorge-
sehenen Fach aufbewahren.
Nichtbefolgung dieser Sicher-
heitshinweise kann zu schweren
oder sogar lebensgefährlichen
Verletzungen für Sie, Ihre Beifah-
rer und andere Personen führen!
(Fortsetzung)
197

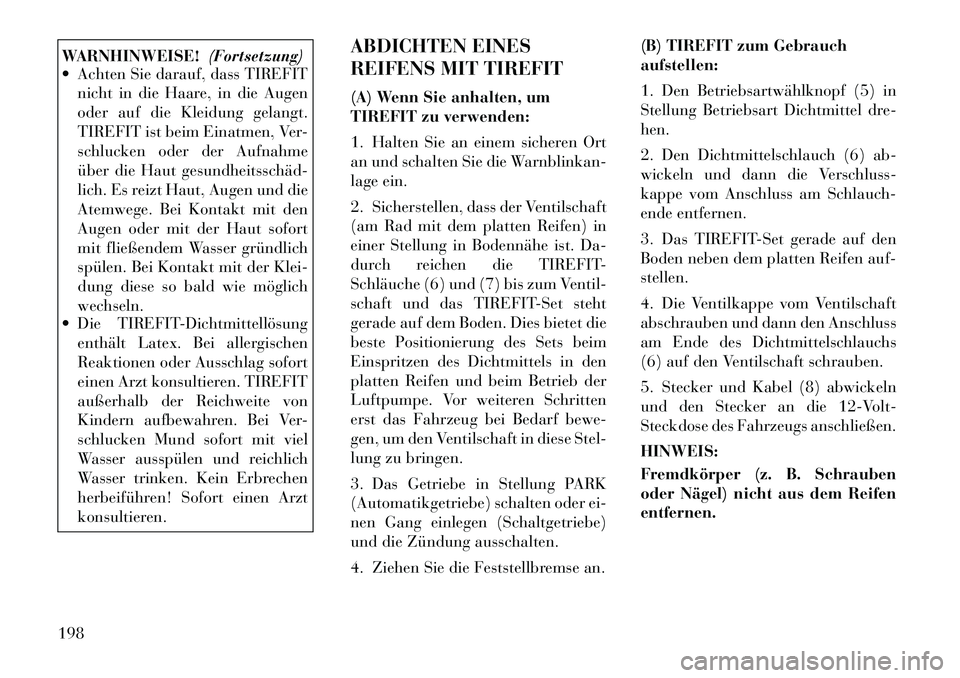

WARNHINWEISE!(Fortsetzung)
 Achten Sie darauf, dass TIREFIT
nicht in die Haare, in die Augen
oder auf die Kleidung gelangt.
TIREFIT ist beim Einatmen, Ver-
schlucken oder der Aufnahme
über die Haut gesundheitsschäd­
lich. Es reizt Haut, Augen und die
Atemwege. Bei Kontakt mit den
Augen oder mit der Haut sofort
mit fließendem Wasser gründlich
spülen. Bei Kontakt mit der Klei-
dung diese so bald wie möglich
wechseln.
 Die TIREFIT­Dichtmittellösung
enthält Latex. Bei allergischen
Reaktionen oder Ausschlag sofort
einen Arzt konsultieren. TIREFIT
außerhalb der Reichweite von
Kindern aufbewahren. Bei Ver-
schlucken Mund sofort mit viel
Wasser ausspülen und reichlich
Wasser trinken. Kein Erbrechen
herbeiführen! Sofort einen Arzt
konsultieren. ABDICHTEN EINES
REIFENS MIT TIREFIT
(A) Wenn Sie anhalten, um
TIREFIT zu verwenden:
1. Halten Sie an einem sicheren Ort
an und schalten Sie die Warnblinkan-
lage ein.
2. Sicherstellen, dass der Ventilschaft
(am Rad mit dem platten Reifen) in
einer Stellung in Bodennähe ist. Da-
durch reichen die TIREFIT-
Schläuche (6) und (7) bis zum Ventil-
schaft und das TIREFIT-Set steht
gerade auf dem Boden. Dies bietet die
beste Positionierung des Sets beim
Einspritzen des Dichtmittels in den
platten Reifen und beim Betrieb der
Luftpumpe. Vor weiteren Schritten
erst das Fahrzeug bei Bedarf bewe-
gen, um den Ventilschaft in diese Stel-
lung zu bringen.
3. Das Getriebe in Stellung PARK
(Automatikgetriebe) schalten oder ei-
nen Gang einlegen (Schaltgetriebe)
und die Zündung ausschalten.
4. Ziehen Sie die Feststellbremse an. (B) TIREFIT zum Gebrauch
aufstellen:
1. Den Betriebsartwählknopf (5) in
Stellung Betriebsart Dichtmittel dre-
hen.
2. Den Dichtmittelschlauch (6) ab-
wickeln und dann die Verschluss-
kappe vom Anschluss am Schlauch-
ende entfernen.
3. Das TIREFIT-Set gerade auf den
Boden neben dem platten Reifen auf-
stellen.
4. Die Ventilkappe vom Ventilschaft
abschrauben und dann den Anschluss
am Ende des Dichtmittelschlauchs
(6) auf den Ventilschaft schrauben.
5. Stecker und Kabel (8) abwickeln
und den Stecker an die 12-Volt-
Steckdose des Fahrzeugs anschließen.
HINWEIS:
Fremdkörper (z. B. Schrauben
oder Nägel) nicht aus dem Reifen
entfernen.
198

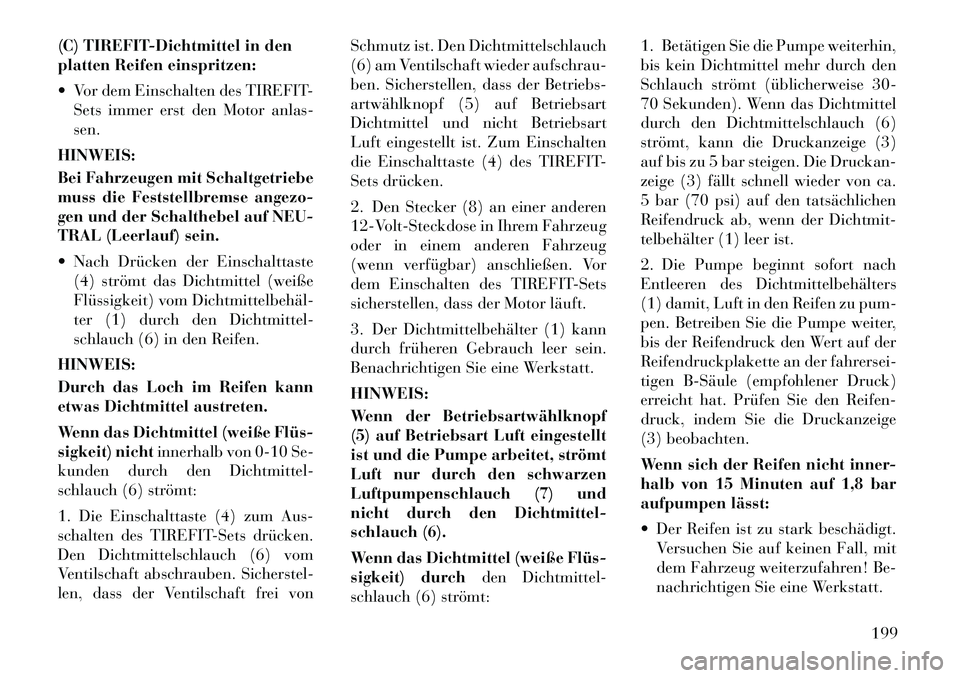

(C) TIREFIT-Dichtmittel in den
platten Reifen einspritzen:
 Vor dem Einschalten des TIREFIT-Sets immer erst den Motor anlas-
sen.
HINWEIS:
Bei Fahrzeugen mit Schaltgetriebe
muss die Feststellbremse angezo-
gen und der Schalthebel auf NEU-
TRAL (Leerlauf) sein.
 Nach Drücken der Einschalttaste (4) strömt das Dichtmittel (weiße
Flüssigkeit) vom Dichtmittelbehäl­
ter (1) durch den Dichtmittel-
schlauch (6) in den Reifen.
HINWEIS:
Durch das Loch im Reifen kann
etwas Dichtmittel austreten.
Wenn das Dichtmittel (weiße Flüs­
sigkeit) nicht innerhalb von 0-10 Se-
kunden durch den Dichtmittel-
schlauch (6) strömt:
1. Die Einschalttaste (4) zum Aus-
schalten des TIREFIT-Sets drücken.
Den Dichtmittelschlauch (6) vom
Ventilschaft abschrauben. Sicherstel-
len, dass der Ventilschaft frei von Schmutz ist. Den Dichtmittelschlauch
(6) am Ventilschaft wieder aufschrau-
ben. Sicherstellen, dass der Betriebs-
artwählknopf (5) auf Betriebsart
Dichtmittel und nicht Betriebsart
Luft eingestellt ist. Zum Einschalten
die Einschalttaste (4) des TIREFIT-
Sets drücken.
2. Den Stecker (8) an einer anderen
12-Volt-Steckdose in Ihrem Fahrzeug
oder in einem anderen Fahrzeug
(wenn verfügbar) anschließen. Vor
dem Einschalten des TIREFIT-Sets
sicherstellen, dass der Motor läuft.
3. Der Dichtmittelbehälter (1) kann
durch früheren Gebrauch leer sein.
Benachrichtigen Sie eine Werkstatt.
HINWEIS:
Wenn der Betriebsartwählknopf
(5) auf Betriebsart Luft eingestellt
ist und die Pumpe arbeitet, strömt
Luft nur durch den schwarzen
Luftpumpenschlauch (7) und
nicht durch den Dichtmittel-
schlauch (6).
Wenn das Dichtmittel (weiße Flüs­
sigkeit) durch
den Dichtmittel-
schlauch (6) strömt: 1. Betätigen Sie die Pumpe weiterhin,
bis kein Dichtmittel mehr durch den
Schlauch strömt (üblicherweise 30-
70 Sekunden). Wenn das Dichtmittel
durch den Dichtmittelschlauch (6)
strömt, kann die Druckanzeige (3)
auf bis zu 5 bar steigen. Die Druckan-
zeige (3) fällt schnell wieder von ca.
5 bar (70 psi) auf den tatsächlichen
Reifendruck ab, wenn der Dichtmit-
telbehälter (1) leer ist.
2. Die Pumpe beginnt sofort nach
Entleeren des Dichtmittelbehälters
(1) damit, Luft in den Reifen zu pum-
pen. Betreiben Sie die Pumpe weiter,
bis der Reifendruck den Wert auf der
Reifendruckplakette an der fahrersei-
tigen B­Säule (empfohlener Druck)
erreicht hat. Prüfen Sie den Reifen-
druck, indem Sie die Druckanzeige
(3) beobachten.
Wenn sich der Reifen nicht inner-
halb von 15 Minuten auf 1,8 bar
aufpumpen lässt:
 Der Reifen ist zu stark beschädigt.
Versuchen Sie auf keinen Fall, mit
dem Fahrzeug weiterzufahren! Be-
nachrichtigen Sie eine Werkstatt.
199

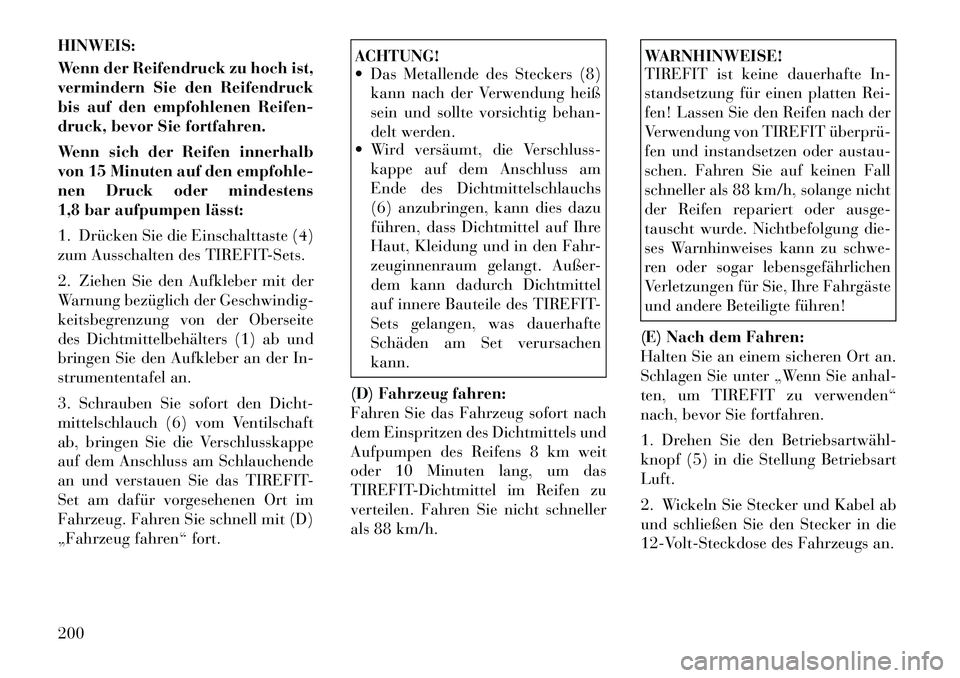

HINWEIS:
Wenn der Reifendruck zu hoch ist,
vermindern Sie den Reifendruck
bis auf den empfohlenen Reifen-
druck, bevor Sie fortfahren.
Wenn sich der Reifen innerhalb
von 15 Minuten auf den empfohle-
nen Druck oder mindestens
1,8 bar aufpumpen lässt:
1. Drücken Sie die Einschalttaste (4)
zum Ausschalten des TIREFIT-Sets.
2. Ziehen Sie den Aufkleber mit der
Warnung bezüglich der Geschwindig-
keitsbegrenzung von der Oberseite
des Dichtmittelbehälters (1) ab und
bringen Sie den Aufkleber an der In-
strumententafel an.
3. Schrauben Sie sofort den Dicht-
mittelschlauch (6) vom Ventilschaft
ab, bringen Sie die Verschlusskappe
auf dem Anschluss am Schlauchende
an und verstauen Sie das TIREFIT-
Set am dafür vorgesehenen Ort im
Fahrzeug. Fahren Sie schnell mit (D)
„Fahrzeug fahren“ fort.
ACHTUNG!
 Das Metallende des Steckers (8)kann nach der Verwendung heiß
sein und sollte vorsichtig behan-
delt werden.
 Wird versäumt, die Verschluss-
kappe auf dem Anschluss am
Ende des Dichtmittelschlauchs
(6) anzubringen, kann dies dazu
führen, dass Dichtmittel auf Ihre
Haut, Kleidung und in den Fahr-
zeuginnenraum gelangt. Außer-
dem kann dadurch Dichtmittel
auf innere Bauteile des TIREFIT-
Sets gelangen, was dauerhafte
Schäden am Set verursachen
kann.
(D) Fahrzeug fahren:
Fahren Sie das Fahrzeug sofort nach
dem Einspritzen des Dichtmittels und
Aufpumpen des Reifens 8 km weit
oder 10 Minuten lang, um das
TIREFIT-Dichtmittel im Reifen zu
verteilen. Fahren Sie nicht schneller
als 88 km/h.
WARNHINWEISE!
TIREFIT ist keine dauerhafte In-
standsetzung für einen platten Rei-
fen! Lassen Sie den Reifen nach der
Verwendung von TIREFIT überprü­
fen und instandsetzen oder austau-
schen. Fahren Sie auf keinen Fall
schneller als 88 km/h, solange nicht
der Reifen repariert oder ausge-
tauscht wurde. Nichtbefolgung die-
ses Warnhinweises kann zu schwe-
ren oder sogar lebensgefährlichen
Verletzungen für Sie, Ihre Fahrgäste
und andere Beteiligte führen!
(E) Nach dem Fahren:
Halten Sie an einem sicheren Ort an.
Schlagen Sie unter „Wenn Sie anhal-
ten, um TIREFIT zu verwenden“
nach, bevor Sie fortfahren.
1. Drehen Sie den Betriebsartwähl­
knopf (5) in die Stellung Betriebsart
Luft.
2. Wickeln Sie Stecker und Kabel ab
und schließen Sie den Stecker in die
12-Volt-Steckdose des Fahrzeugs an.
200

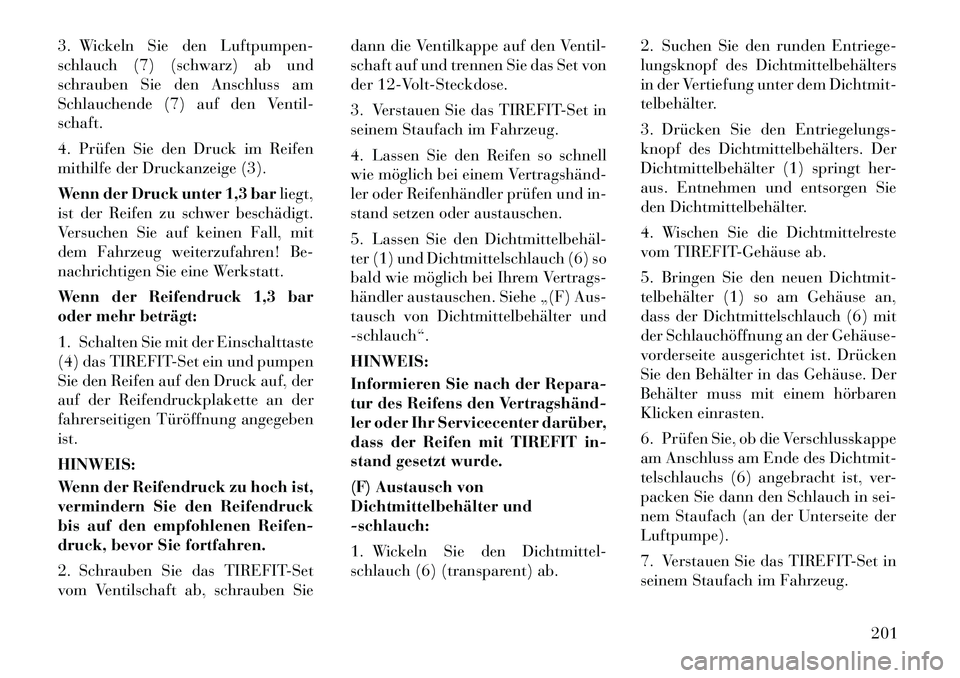

3. Wickeln Sie den Luftpumpen-
schlauch (7) (schwarz) ab und
schrauben Sie den Anschluss am
Schlauchende (7) auf den Ventil-
schaft.
4. Prüfen Sie den Druck im Reifen
mithilfe der Druckanzeige (3).
Wenn der Druck unter 1,3 barliegt,
ist der Reifen zu schwer beschädigt.
Versuchen Sie auf keinen Fall, mit
dem Fahrzeug weiterzufahren! Be-
nachrichtigen Sie eine Werkstatt.
Wenn der Reifendruck 1,3 bar
oder mehr beträgt:
1. Schalten Sie mit der Einschalttaste
(4) das TIREFIT-Set ein und pumpen
Sie den Reifen auf den Druck auf, der
auf der Reifendruckplakette an der
fahrerseitigen Türöffnung angegeben
ist.
HINWEIS:
Wenn der Reifendruck zu hoch ist,
vermindern Sie den Reifendruck
bis auf den empfohlenen Reifen-
druck, bevor Sie fortfahren.
2. Schrauben Sie das TIREFIT-Set
vom Ventilschaft ab, schrauben Sie dann die Ventilkappe auf den Ventil-
schaft auf und trennen Sie das Set von
der 12-Volt-Steckdose.
3. Verstauen Sie das TIREFIT-Set in
seinem Staufach im Fahrzeug.
4. Lassen Sie den Reifen so schnell
wie möglich bei einem Vertragshänd­
ler oder Reifenhändler prüfen und in-
stand setzen oder austauschen.
5. Lassen Sie den Dichtmittelbehäl­
ter (1) und Dichtmittelschlauch (6) so
bald wie möglich bei Ihrem Vertrags-
händler austauschen. Siehe „(F) Aus-
tausch von Dichtmittelbehälter und
-schlauch“.
HINWEIS:
Informieren Sie nach der Repara-
tur des Reifens den Vertragshänd­
ler oder Ihr Servicecenter darüber,
dass der Reifen mit TIREFIT in-
stand gesetzt wurde.
(F) Austausch von
Dichtmittelbehälter und
-schlauch:
1. Wickeln Sie den Dichtmittel-
schlauch (6) (transparent) ab.
2. Suchen Sie den runden Entriege-
lungsknopf des Dichtmittelbehälters
in der Vertiefung unter dem Dichtmit-
telbehälter.
3. Drücken Sie den Entriegelungs-
knopf des Dichtmittelbehälters. Der
Dichtmittelbehälter (1) springt her-
aus. Entnehmen und entsorgen Sie
den Dichtmittelbehälter.
4. Wischen Sie die Dichtmittelreste
vom TIREFIT­Gehäuse ab.
5. Bringen Sie den neuen Dichtmit-
telbehälter (1) so am Gehäuse an,
dass der Dichtmittelschlauch (6) mit
der Schlauchöffnung an der Gehäuse­
vorderseite ausgerichtet ist. Drücken
Sie den Behälter in das Gehäuse. Der
Behälter muss mit einem hörbaren
Klicken einrasten.
6. Prüfen Sie, ob die Verschlusskappe
am Anschluss am Ende des Dichtmit-
telschlauchs (6) angebracht ist, ver-
packen Sie dann den Schlauch in sei-
nem Staufach (an der Unterseite der
Luftpumpe).
7. Verstauen Sie das TIREFIT-Set in
seinem Staufach im Fahrzeug.
201

STARTHILFE
Wenn die Batterie Ihres Fahrzeugs
entladen ist, kann das Fahrzeug mit-
hilfe eines Starthilfekabelsatzes und
einer Batterie in einem anderen Fahr-
zeug oder einer tragbaren Fremdbat-
terie gestartet werden. Bei unsachge-
mäßer Durchführung kann eine
Starthilfe gefährlich sein. Befolgen Sie
daher bitte die Verfahren in diesem
Kapitel sorgfältig.
HINWEIS:
Beim Verwenden einer tragbaren
Fremdbatterie sind die Betriebs-
anleitung und die Vorsichtsmaß-
nahmen des Herstellers zu befol-
gen.ACHTUNG!
Verwenden Sie keine tragbare
Fremdbatterie oder andere Strom-
quelle mit einer Systemspannung
von mehr als 12 Volt, ansonsten
können die Batterie, der Anlasser,
die Lichtmaschine oder die Elektrik
beschädigt werden.
WARNHINWEISE!
Keinen Starthilfe-Versuch unter-
nehmen, wenn die Batterie gefroren
ist. Sie könnte brechen oder explo-
dieren, was zu Verletzungen führen
kann.
VORBEREITUNGEN FÜR
DIE STARTHILFE
Die Batterie befindet sich zwischen
der linken vorderen Scheinwerferein-
heit und dem Spritzschutz vorn links.
Die Starthilfeanschlüsse befinden sich
links im Motorraum.
WARNHINWEISE!
 Halten Sie bei geöffneter Motor- haube stets Abstand vom Kühler-
lüfter. Bei eingeschalteter Zün­
dung kann er sich jederzeit
einschalten. Die sich bewegenden
Lüfterflügel stellen eine Verlet-
zungsgefahr dar.
 Metallhaltigen Schmuck (z. B.
Uhrenarmband) ablegen, um un-
beabsichtigten elektrischen Kon-
takt auszuschließen. Sie können
sonst schwer verletzt werden!
 Batterien enthalten Schwefel-
säure, die Verätzungen der Augen
oder der Haut verursachen kann,
und erzeugen Wasserstoffgas, das
brennbar und explosiv ist. Offenes
Feuer und Funken von der Batte-
rie fernhalten.
1. Die Feststellbremse anziehen, das
Automatikgetriebe in PARK (Parken)
schalten und die Zündung in die Stel-
lung LOCK (Verriegeln) schalten.
2. Heizung, Radio und alle sonstigen
nicht benötigten Stromverbraucher
ausschalten.
Starthilfeanschlüsse
1 – Starthilfe-Pluspol (+) (mit
Schutzkappe abgedeckt)
2 – Starthilfe-Minuspol (-)
202

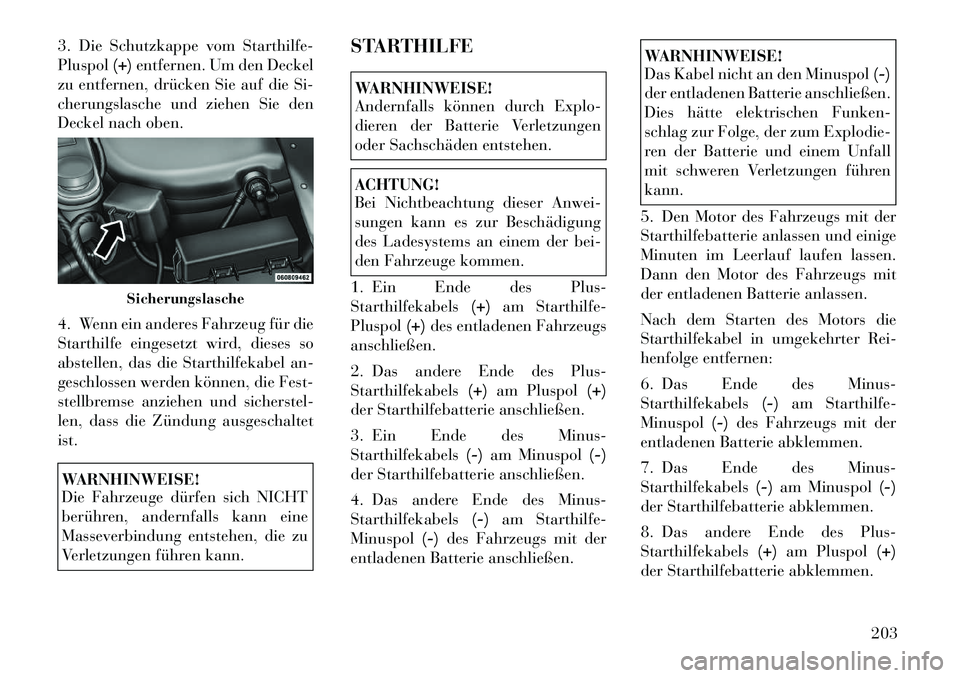

3. Die Schutzkappe vom Starthilfe-
Pluspol(+)entfernen. Um den Deckel
zu entfernen, drücken Sie auf die Si-
cherungslasche und ziehen Sie den
Deckel nach oben.
4. Wenn ein anderes Fahrzeug für die
Starthilfe eingesetzt wird, dieses so
abstellen, das die Starthilfekabel an-
geschlossen werden können, die Fest-
stellbremse anziehen und sicherstel-
len, dass die Zündung ausgeschaltet
ist.WARNHINWEISE!
Die Fahrzeuge dürfen sich NICHT
berühren, andernfalls kann eine
Masseverbindung entstehen, die zu
Verletzungen führen kann. STARTHILFE
WARNHINWEISE!
Andernfalls können durch Explo-
dieren der Batterie Verletzungen
oder Sachschäden entstehen.ACHTUNG!
Bei Nichtbeachtung dieser Anwei-
sungen kann es zur Beschädigung
des Ladesystems an einem der bei-
den Fahrzeuge kommen.
1. Ein Ende des Plus-
Starthilfekabels (+)am Starthilfe-
Pluspol (+)des entladenen Fahrzeugs
anschließen.
2. Das andere Ende des Plus-
Starthilfekabels (+)am Pluspol (+)
der Starthilfebatterie anschließen.
3. Ein Ende des Minus-
Starthilfekabels (-)am Minuspol (-)
der Starthilfebatterie anschließen.
4. Das andere Ende des Minus-
Starthilfekabels (-)am Starthilfe-
Minuspol (-)des Fahrzeugs mit der
entladenen Batterie anschließen.
WARNHINWEISE!
Das Kabel nicht an den Minuspol (-)
der entladenen Batterie anschließen.
Dies hätte elektrischen Funken-
schlag zur Folge, der zum Explodie-
ren der Batterie und einem Unfall
mit schweren Verletzungen führen
kann.
5. Den Motor des Fahrzeugs mit der
Starthilfebatterie anlassen und einige
Minuten im Leerlauf laufen lassen.
Dann den Motor des Fahrzeugs mit
der entladenen Batterie anlassen.
Nach dem Starten des Motors die
Starthilfekabel in umgekehrter Rei-
henfolge entfernen:
6. Das Ende des Minus-
Starthilfekabels (-)am Starthilfe-
Minuspol (-)des Fahrzeugs mit der
entladenen Batterie abklemmen.
7. Das Ende des Minus-
Starthilfekabels (-)am Minuspol (-)
der Starthilfebatterie abklemmen.
8. Das andere Ende des Plus-
Starthilfekabels (+)am Pluspol (+)
der Starthilfebatterie abklemmen.
Sicherungslasche
203
