Lancia Flavia 2013 Notice d'entretien (in French)

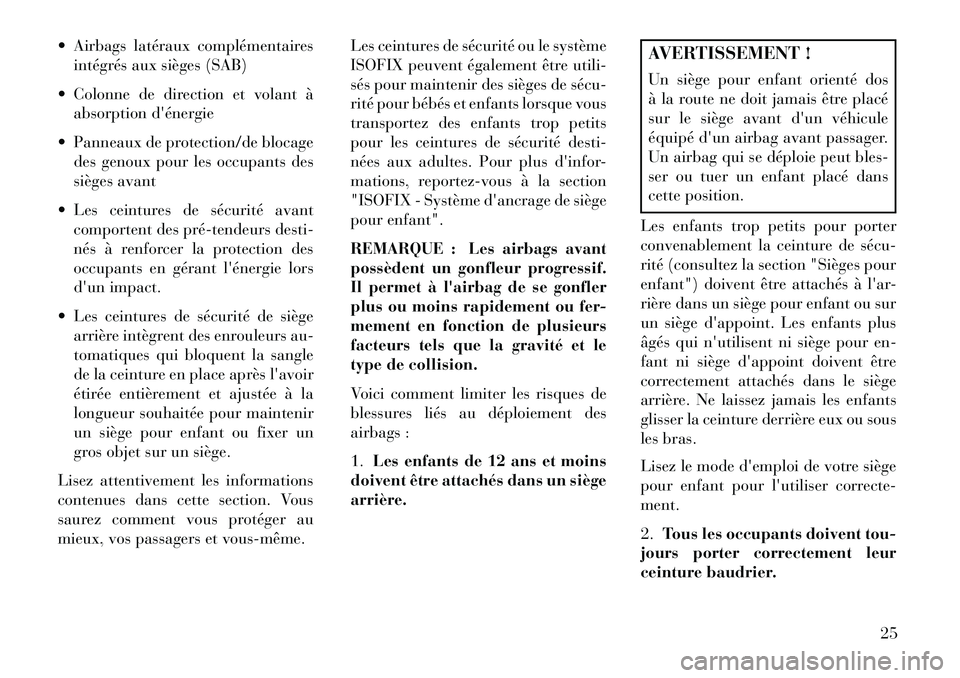

 Airbags latéraux complémentairesintégrés aux sièges (SAB)
 Colonne de direction et volant à absorption d'énergie
 Panneaux de protection/de blocage des genoux pour les occupants des
sièges avant
 Les ceintures de sécurité avant comportent des pré­tendeurs desti-
nés à renforcer la protection des
occupants en gérant l'énergie lors
d'un impact.
 Les ceintures de sécurité de siège arrière intègrent des enrouleurs au-
tomatiques qui bloquent la sangle
de la ceinture en place après l'avoir
étirée entièrement et ajustée à la
longueur souhaitée pour maintenir
un siège pour enfant ou fixer un
gros objet sur un siège.
Lisez attentivement les informations
contenues dans cette section. Vous
saurez comment vous protéger au
mieux, vos passagers et vous­même. Les ceintures de sécurité ou le système
ISOFIX peuvent également être utili-
sés pour maintenir des sièges de sécu­
rité pour bébés et enfants lorsque vous
transportez des enfants trop petits
pour les ceintures de sécurité desti-
nées aux adultes. Pour plus d'infor-
mations, reportez-vous à la section
"ISOFIX - Système d'ancrage de siège
pour enfant".
REMARQUE : Les airbags avant
possèdent un gonfleur progressif.
Il permet à l'airbag de se gonfler
plus ou moins rapidement ou fer-
mement en fonction de plusieurs
facteurs tels que la gravité et le
type de collision.
Voici comment limiter les risques de
blessures liés au déploiement des
airbags :
1.
Les enfants de 12 ans et moins
doivent être attachés dans un siège
arrière.
AVERTISSEMENT !
Un siège pour enfant orienté dos
à la route ne doit jamais être placé
sur le siège avant d'un véhicule
équipé d'un airbag avant passager.
Un airbag qui se déploie peut bles-
ser ou tuer un enfant placé dans
cette position.
Les enfants trop petits pour porter
convenablement la ceinture de sécu­
rité (consultez la section "Sièges pour
enfant") doivent être attachés à l'ar-
rière dans un siège pour enfant ou sur
un siège d'appoint. Les enfants plus
âgés qui n'utilisent ni siège pour en-
fant ni siège d'appoint doivent être
correctement attachés dans le siège
arrière. Ne laissez jamais les enfants
glisser la ceinture derrière eux ou sous
les bras.
Lisez le mode d'emploi de votre siège
pour enfant pour l'utiliser correcte-
ment.
2. Tous les occupants doivent tou-
jours porter correctement leur
ceinture baudrier.
25

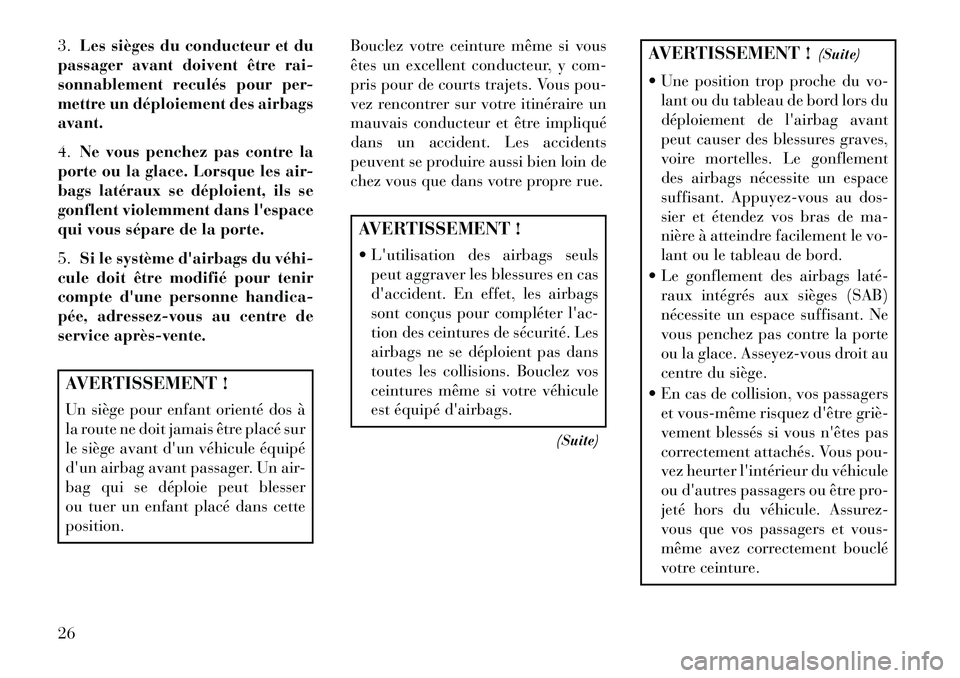

3.Les sièges du conducteur et du
passager avant doivent être rai-
sonnablement reculés pour per-
mettre un déploiement des airbags
avant.
4. Ne vous penchez pas contre la
porte ou la glace. Lorsque les air-
bags latéraux se déploient, ils se
gonflent violemment dans l'espace
qui vous sépare de la porte.
5. Si le système d'airbags du véhi­
cule doit être modifié pour tenir
compte d'une personne handica-
pée, adressez-vous au centre de
service après­vente.AVERTISSEMENT !
Un siège pour enfant orienté dos à
la route ne doit jamais être placé sur
le siège avant d'un véhicule équipé
d'un airbag avant passager. Un air-
bag qui se déploie peut blesser
ou tuer un enfant placé dans cette
position. Bouclez votre ceinture même si vous
êtes un excellent conducteur, y com-
pris pour de courts trajets. Vous pou-
vez rencontrer sur votre itinéraire un
mauvais conducteur et être impliqué
dans un accident. Les accidents
peuvent se produire aussi bien loin de
chez vous que dans votre propre rue.
AVERTISSEMENT !
 L'utilisation des airbags seuls
peut aggraver les blessures en cas
d'accident. En effet, les airbags
sont conçus pour compléter l'ac-
tion des ceintures de sécurité. Les
airbags ne se déploient pas dans
toutes les collisions. Bouclez vos
ceintures même si votre véhicule
est équipé d'airbags.
(Suite)
AVERTISSEMENT !(Suite)
 Une position trop proche du vo- lant ou du tableau de bord lors du
déploiement de l'airbag avant
peut causer des blessures graves,
voire mortelles. Le gonflement
des airbags nécessite un espace
suffisant. Appuyez-vous au dos-
sier et étendez vos bras de ma-
nière à atteindre facilement le vo-
lant ou le tableau de bord.
 Le gonflement des airbags laté­ raux intégrés aux sièges (SAB)
nécessite un espace suffisant. Ne
vous penchez pas contre la porte
ou la glace. Asseyez-vous droit au
centre du siège.
 En cas de collision, vos passagers et vous­même risquez d'être griè­
vement blessés si vous n'êtes pas
correctement attachés. Vous pou-
vez heurter l'intérieur du véhicule
ou d'autres passagers ou être pro-
jeté hors du véhicule. Assurez-
vous que vos passagers et vous-
même avez correctement bouclé
votre ceinture.
26

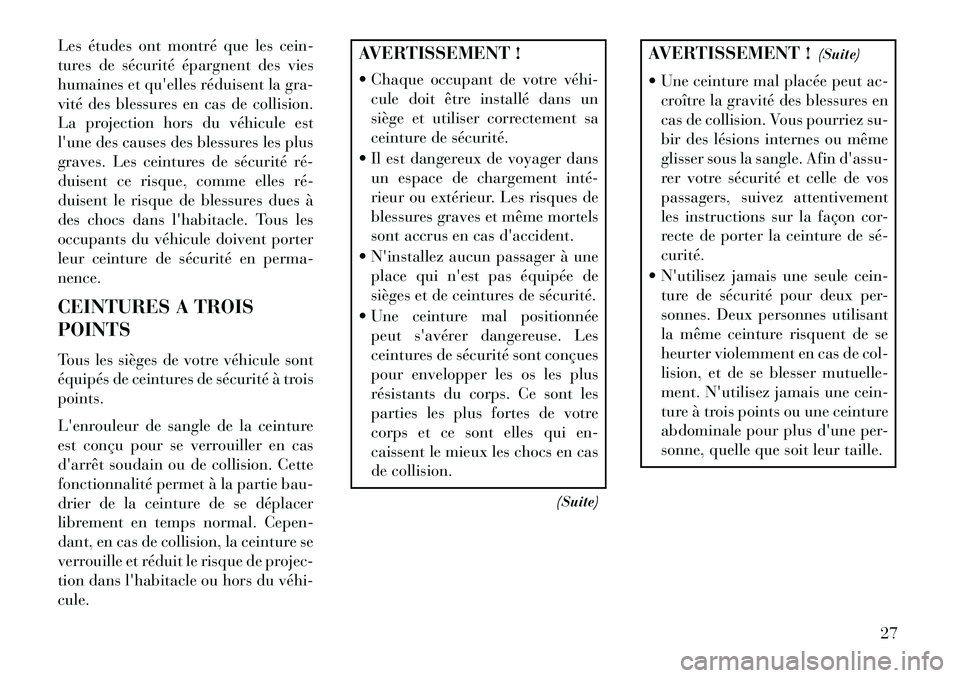

Les études ont montré que les cein-
tures de sécurité épargnent des vies
humaines et qu'elles réduisent la gra-
vité des blessures en cas de collision.
La projection hors du véhicule est
l'une des causes des blessures les plus
graves. Les ceintures de sécurité ré­
duisent ce risque, comme elles ré­
duisent le risque de blessures dues à
des chocs dans l'habitacle. Tous les
occupants du véhicule doivent porter
leur ceinture de sécurité en perma-
nence.
CEINTURES A TROIS
POINTS
Tous les sièges de votre véhicule sont
équipés de ceintures de sécurité à trois
points.
L'enrouleur de sangle de la ceinture
est conçu pour se verrouiller en cas
d'arrêt soudain ou de collision. Cette
fonctionnalité permet à la partie bau-
drier de la ceinture de se déplacer
librement en temps normal. Cepen-
dant, en cas de collision, la ceinture se
verrouille et réduit le risque de projec-
tion dans l'habitacle ou hors du véhi­
cule.
AVERTISSEMENT !
 Chaque occupant de votre véhi­cule doit être installé dans un
siège et utiliser correctement sa
ceinture de sécurité.
 Il est dangereux de voyager dans un espace de chargement inté­
rieur ou extérieur. Les risques de
blessures graves et même mortels
sont accrus en cas d'accident.
 N'installez aucun passager à une place qui n'est pas équipée de
sièges et de ceintures de sécurité.
 Une ceinture mal positionnée peut s'avérer dangereuse. Les
ceintures de sécurité sont conçues
pour envelopper les os les plus
résistants du corps. Ce sont les
parties les plus fortes de votre
corps et ce sont elles qui en-
caissent le mieux les chocs en cas
de collision.
(Suite)
AVERTISSEMENT !(Suite)
 Une ceinture mal placée peut ac- croître la gravité des blessures en
cas de collision. Vous pourriez su-
bir des lésions internes ou même
glisser sous la sangle. Afin d'assu-
rer votre sécurité et celle de vos
passagers, suivez attentivement
les instructions sur la façon cor-
recte de porter la ceinture de sé­
curité.
 N'utilisez jamais une seule cein- ture de sécurité pour deux per-
sonnes. Deux personnes utilisant
la même ceinture risquent de se
heurter violemment en cas de col-
lision, et de se blesser mutuelle-
ment. N'utilisez jamais une cein-
ture à trois points ou une ceinture
abdominale pour plus d'une per-
sonne, quelle que soit leur taille.
27

Instructions d'utilisation des
ceintures de sécurité à
trois points
1. Montez à bord du véhicule et fer-
mez la porte. Asseyez-vous au fond du
siège et réglez le siège avant.
2. La plaque de verrouillage de la
ceinture de sécurité se trouve sur le
côté extérieur du siège avant, à côté de
votre bras. Saisissez cette plaque et
tirez-la pour dérouler la ceinture.
Faites coulisser la plaque de verrouil-
lage sur la sangle aussi loin que néces­
saire pour boucler la ceinture autour
de votre corps.
3. Quand la ceinture est suffisam-
ment longue, insérez la plaque de ver-
rouillage dans la boucle jusqu'au clic.
AVERTISSEMENT !
 Une ceinture dont la plaque deverrouillage est introduite dans la
mauvaise boucle ne vous protège
pas efficacement. La sangle ab-
dominale risque de se placer trop
haut sur votre corps et de provo-
quer des lésions internes. Ver-
rouillez toujours la ceinture dans
la boucle la plus proche.
 Une ceinture trop lâche ne pro- tège pas efficacement. En cas
d'arrêt brutal, vous pourriez être
projeté vers l'avant, ce qui aug-
menterait le risque de blessures.
La ceinture doit être bien ajustée.
(Suite)
AVERTISSEMENT !(Suite)
 Une ceinture portée sous le bras est dangereuse. En cas de colli-
sion, vous risqueriez de heurter
les parois du véhicule, ce qui aug-
menterait les risques de blessures
à la tête et au cou. De plus, une
ceinture portée sous votre bras
peut causer des blessures in-
ternes. Les côtes ne sont pas aussi
robustes que les os de l'épaule.
Portez la ceinture sur l'épaule
afin que vos os les plus robustes
absorbent la force d'un éventuel
impact.
 Une sangle baudrier placée der- rière vous ne vous protège pas lors
d'une collision. En cas de colli-
sion, vous risquez des chocs à la
tête si vous ne portez pas votre
ceinture baudrier. Les ceintures à
trois points doivent être utilisées
ensemble.
Retrait de la plaque de verrouillage
Positionnement de la sangle abdominale
28

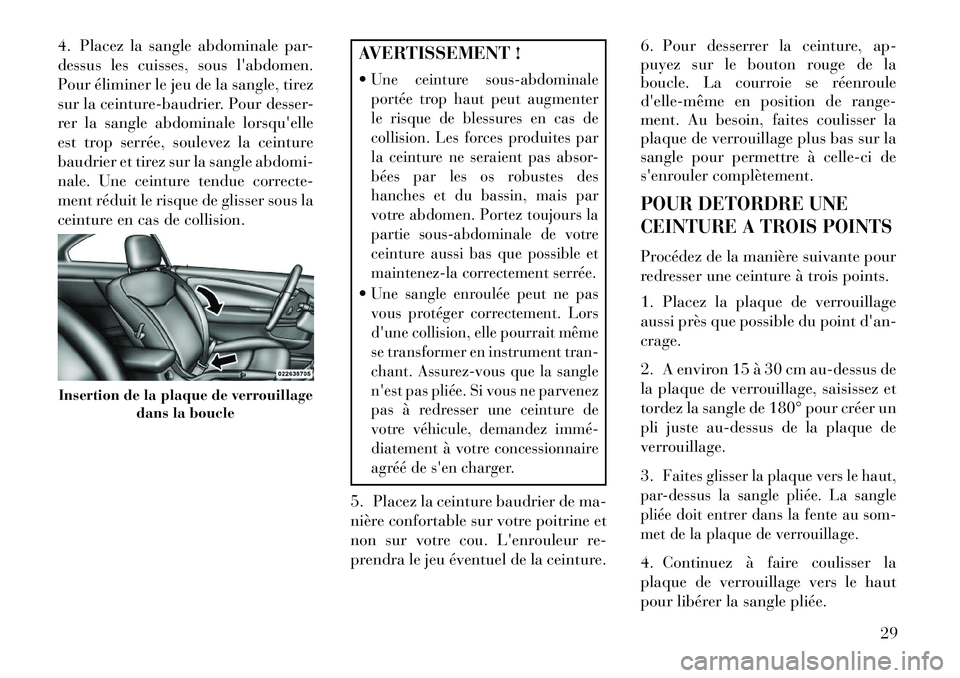

4. Placez la sangle abdominale par-
dessus les cuisses, sous l'abdomen.
Pour éliminer le jeu de la sangle, tirez
sur la ceinture-baudrier. Pour desser-
rer la sangle abdominale lorsqu'elle
est trop serrée, soulevez la ceinture
baudrier et tirez sur la sangle abdomi-
nale. Une ceinture tendue correcte-
ment réduit le risque de glisser sous la
ceinture en cas de collision.
AVERTISSEMENT !
Une ceinture sous-abdominale
portée trop haut peut augmenter
le risque de blessures en cas de
collision. Les forces produites par
la ceinture ne seraient pas absor-
bées par les os robustes des
hanches et du bassin, mais par
votre abdomen. Portez toujours la
partie sous-abdominale de votre
ceinture aussi bas que possible et
maintenez-la correctement serrée.Une sangle enroulée peut ne pas
vous protéger correctement. Lors
d'une collision, elle pourrait même
se transformer en instrument tran-
chant. Assurez-vous que la sangle
n'est pas pliée. Si vous ne parvenez
pas à redresser une ceinture de
votre véhicule, demandez immé­
diatement à votre concessionnaire
agréé de s'en charger.
5. Placez la ceinture baudrier de ma-
nière confortable sur votre poitrine et
non sur votre cou. L'enrouleur re-
prendra le jeu éventuel de la ceinture.6. Pour desserrer la ceinture, ap-
puyez sur le bouton rouge de la
boucle. La courroie se réenroule
d'elle­même en position de range-
ment. Au besoin, faites coulisser la
plaque de verrouillage plus bas sur la
sangle pour permettre à celle-ci de
s'enrouler complètement.
POUR DETORDRE UNE
CEINTURE A TROIS POINTSProcédez de la manière suivante pour
redresser une ceinture à trois points.
1. Placez la plaque de verrouillage
aussi près que possible du point d'an-
crage.
2. A environ 15 à 30 cm au-dessus de
la plaque de verrouillage, saisissez et
tordez la sangle de 180° pour créer un
pli juste au-dessus de la plaque de
verrouillage.
3.
Faites glisser la plaque vers le haut,
par-dessus la sangle pliée. La sangle
pliée doit entrer dans la fente au som-
met de la plaque de verrouillage.
4. Continuez à faire coulisser la
plaque de verrouillage vers le haut
pour libérer la sangle pliée.
Insertion de la plaque de verrouillage dans la boucle
29

CEINTURES DE SECURITE
DES SIEGES PASSAGERLes ceintures de sécurité des sièges ar-
rière sont équipées d'un enrouleur auto-
matique (ALR) conçu pour fixer un
siège pour enfant. Pour de plus amples
informations, reportez-vous à la ru-
brique "Installation d'un siège pour en-
fant à l'aide des ceintures de sécurité du
véhicule" dans la section "Sièges pour
enfants". Le tableau ci-dessous définit
les caractéristiques de chaque siège.
Conduc-teur Centre Pas-
sager
Pre-
mière
rangée N/A N/A N/A
Deux- ième
rangée ALR N/A ALR
 N/A - Non applicable
 ALR - Enrouleur à blocage auto- matique Si le siège passager est équipé d'un
ALR et utilisé dans des conditions
normales :
Sortez la sangle de l'enrouleur suffi-
samment pour qu'elle s'enroule
confortablement à mi-buste de l'occu-
pant, de façon à ne pas activer l'ALR.
Si l'ALR est activé, vous entendrez un
cliquetis à mesure que la ceinture se
rétracte. Dans ce cas, laissez la sangle
se rétracter complètement, puis sortez
uniquement la longueur de sangle né­
cessaire pour qu'elle s'enroule confor-
tablement à mi-buste de l'occupant.
Faites glisser la plaque de verrouillage
dans la boucle jusqu'à ce que vous
entendiez un déclic.
ENROULEUR A BLOCAGE
AUTOMATIQUE (ALR)
Dans ce mode, la ceinture baudrier est
automatiquement pré­bloquée. La
ceinture se rétracte encore pour élimi­
ner tout jeu. Le mode de blocage au-
tomatique est disponible aux places
arrière munies d'une ceinture à trois
points. Utilisez le mode de blocage
automatique lorsqu'un siège pour en-
fant est installé sur une place équipée d'une ceinture de sécurité offrant
cette fonction. Les enfants jusqu'à
12 ans doivent être correctement at-
tachés dans un siège à l'arrière.
Pour engager le mode de blocage
automatique
1. Bouclez la ceinture à trois points.
2. Saisissez la portion baudrier et ti-
rez vers le bas jusqu'à ce que la cein-
ture soit extraite sur toute sa longueur.
3. Laissez la ceinture se rétracter.
Lorsque la ceinture se rétracte, vous
entendrez un déclic qui indique que la
ceinture de sécurité est maintenant en
mode de blocage automatique.
Pour désengager le mode de
blocage automatique
Débouclez la ceinture à trois points et
laissez-la se rétracter complètement
pour désengager le mode de blocage
automatique et activer le mode de
blocage sensible (d'urgence) du véhi­
cule.
30

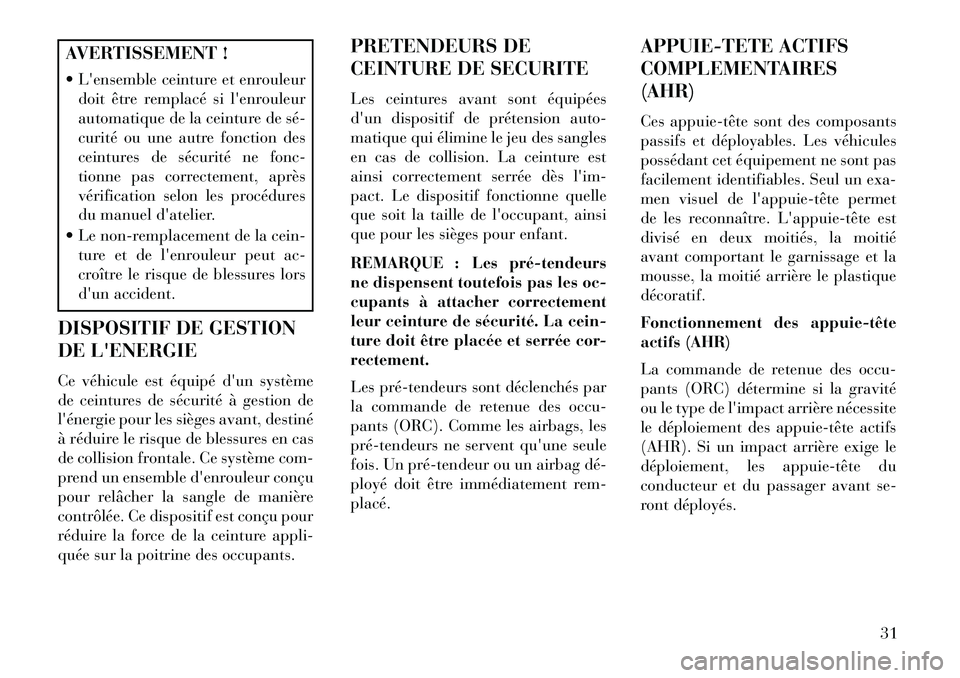

AVERTISSEMENT !
 L'ensemble ceinture et enrouleurdoit être remplacé si l'enrouleur
automatique de la ceinture de sé­
curité ou une autre fonction des
ceintures de sécurité ne fonc-
tionne pas correctement, après
vérification selon les procédures
du manuel d'atelier.
 Le non-remplacement de la cein- ture et de l'enrouleur peut ac-
croître le risque de blessures lors
d'un accident.
DISPOSITIF DE GESTION
DE L'ENERGIE
Ce véhicule est équipé d'un système
de ceintures de sécurité à gestion de
l'énergie pour les sièges avant, destiné
à réduire le risque de blessures en cas
de collision frontale. Ce système com-
prend un ensemble d'enrouleur conçu
pour relâcher la sangle de manière
contrôlée. Ce dispositif est conçu pour
réduire la force de la ceinture appli-
quée sur la poitrine des occupants. PRETENDEURS DE
CEINTURE DE SECURITE
Les ceintures avant sont équipées
d'un dispositif de prétension auto-
matique qui élimine le jeu des sangles
en cas de collision. La ceinture est
ainsi correctement serrée dès l'im-
pact. Le dispositif fonctionne quelle
que soit la taille de l'occupant, ainsi
que pour les sièges pour enfant.
REMARQUE : Les pré­tendeurs
ne dispensent toutefois pas les oc-
cupants à attacher correctement
leur ceinture de sécurité. La cein-
ture doit être placée et serrée cor-
rectement.
Les pré­tendeurs sont déclenchés par
la commande de retenue des occu-
pants (ORC). Comme les airbags, les
pré­tendeurs ne servent qu'une seule
fois. Un pré­tendeur ou un airbag dé­
ployé doit être immédiatement rem-
placé.
APPUIE-TETE ACTIFS
COMPLEMENTAIRES
(AHR)
Ces appuie­tête sont des composants
passifs et déployables. Les véhicules
possédant cet équipement ne sont pas
facilement identifiables. Seul un exa-
men visuel de l'appuie­tête permet
de les reconnaître. L'appuie­tête est
divisé en deux moitiés, la moitié
avant comportant le garnissage et la
mousse, la moitié arrière le plastique
décoratif.
Fonctionnement des appuie­tête
actifs (AHR)
La commande de retenue des occu-
pants (ORC) détermine si la gravité
ou le type de l'impact arrière nécessite
le déploiement des appuie­tête actifs
(AHR). Si un impact arrière exige le
déploiement, les appuie­tête du
conducteur et du passager avant se-
ront déployés.
31

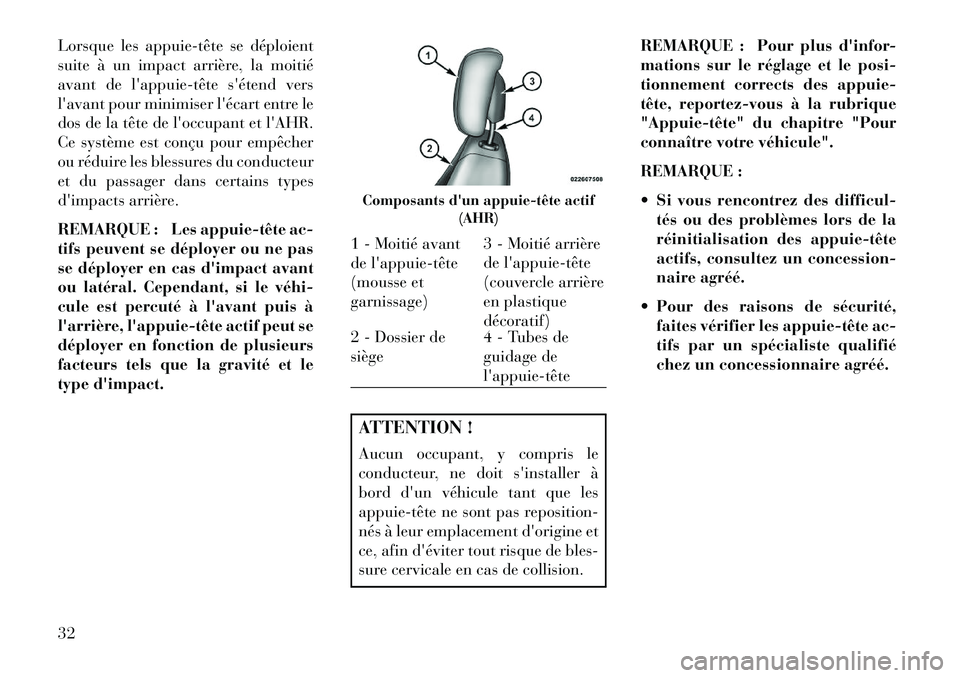

Lorsque les appuie­tête se déploient
suite à un impact arrière, la moitié
avant de l'appuie­tête s'étend vers
l'avant pour minimiser l'écart entre le
dos de la tête de l'occupant et l'AHR.
Ce système est conçu pour empêcher
ou réduire les blessures du conducteur
et du passager dans certains types
d'impacts arrière.
REMARQUE : Les appuie­tête ac-
tifs peuvent se déployer ou ne pas
se déployer en cas d'impact avant
ou latéral. Cependant, si le véhi­
cule est percuté à l'avant puis à
l'arrière, l'appuie­tête actif peut se
déployer en fonction de plusieurs
facteurs tels que la gravité et le
type d'impact.
ATTENTION !
Aucun occupant, y compris le
conducteur, ne doit s'installer à
bord d'un véhicule tant que les
appuie­tête ne sont pas reposition-
nés à leur emplacement d'origine et
ce, afin d'éviter tout risque de bles-
sure cervicale en cas de collision.REMARQUE : Pour plus d'infor-
mations sur le réglage et le posi-
tionnement corrects des appuie-
tête, reportez-vous à la rubrique
"Appuie­tête" du chapitre "Pour
connaître votre véhicule".
REMARQUE :
 Si vous rencontrez des difficul-
tés ou des problèmes lors de la
réinitialisation des appuie­tête
actifs, consultez un concession-
naire agréé.
 Pour des raisons de sécurité, faites vérifier les appuie­tête ac-
tifs par un spécialiste qualifié
chez un concessionnaire agréé.Composants d'un appuie­tête actif (AHR)1 - Moitié avant
de l'appuie­tête
(mousse et
garnissage) 3 - Moitié arrière
de l'appuie­tête
(couvercle arrière
en plastique
décoratif)
2 - Dossier de
siège 4 - Tubes de
guidage de
l'appuie­tête
32

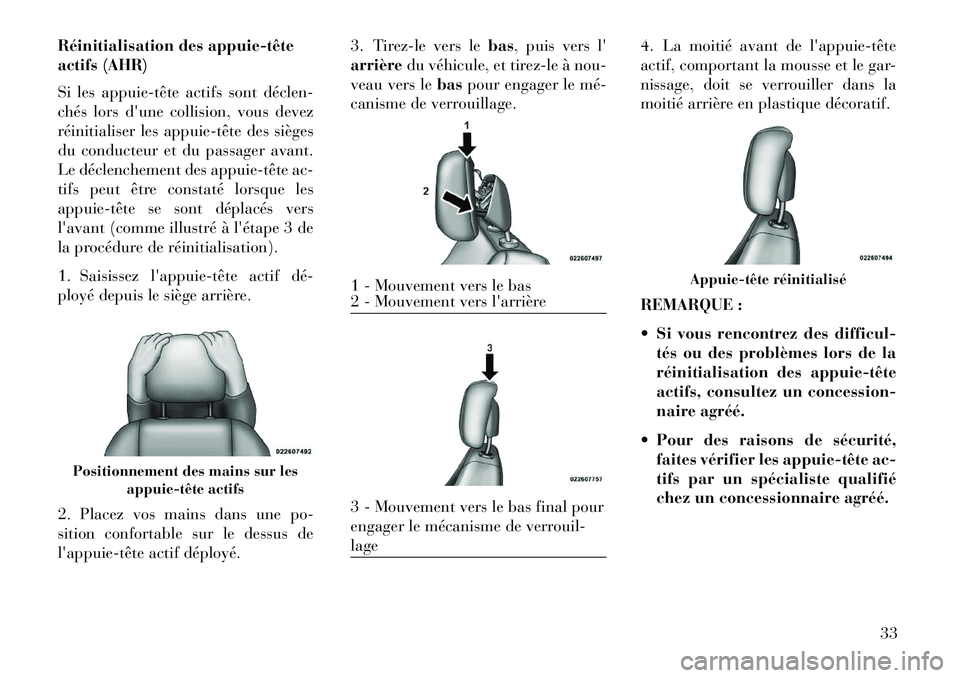

Réinitialisation des appuie­tête
actifs (AHR)
Si les appuie­tête actifs sont déclen­
chés lors d'une collision, vous devez
réinitialiser les appuie­tête des sièges
du conducteur et du passager avant.
Le déclenchement des appuie­tête ac-
tifs peut être constaté lorsque les
appuie­tête se sont déplacés vers
l'avant (comme illustré à l'étape 3 de
la procédure de réinitialisation).
1. Saisissez l'appuie­tête actif dé­
ployé depuis le siège arrière.
2. Placez vos mains dans une po-
sition confortable sur le dessus de
l'appuie­tête actif déployé.3. Tirez-le vers le
bas, puis vers l'
arrière du véhicule, et tirez-le à nou-
veau vers le baspour engager le mé­
canisme de verrouillage. 4. La moitié avant de l'appuie­tête
actif, comportant la mousse et le gar-
nissage, doit se verrouiller dans la
moitié arrière en plastique décoratif.
REMARQUE :
 Si vous rencontrez des difficul-
tés ou des problèmes lors de la
réinitialisation des appuie­tête
actifs, consultez un concession-
naire agréé.
 Pour des raisons de sécurité, faites vérifier les appuie­tête ac-
tifs par un spécialiste qualifié
chez un concessionnaire agréé.Positionnement des mains sur les appuie­tête actifs
1 - Mouvement vers le bas
2 - Mouvement vers l'arrière3 - Mouvement vers le bas final pour
engager le mécanisme de verrouil-
lage
Appuie­tête réinitialisé
33

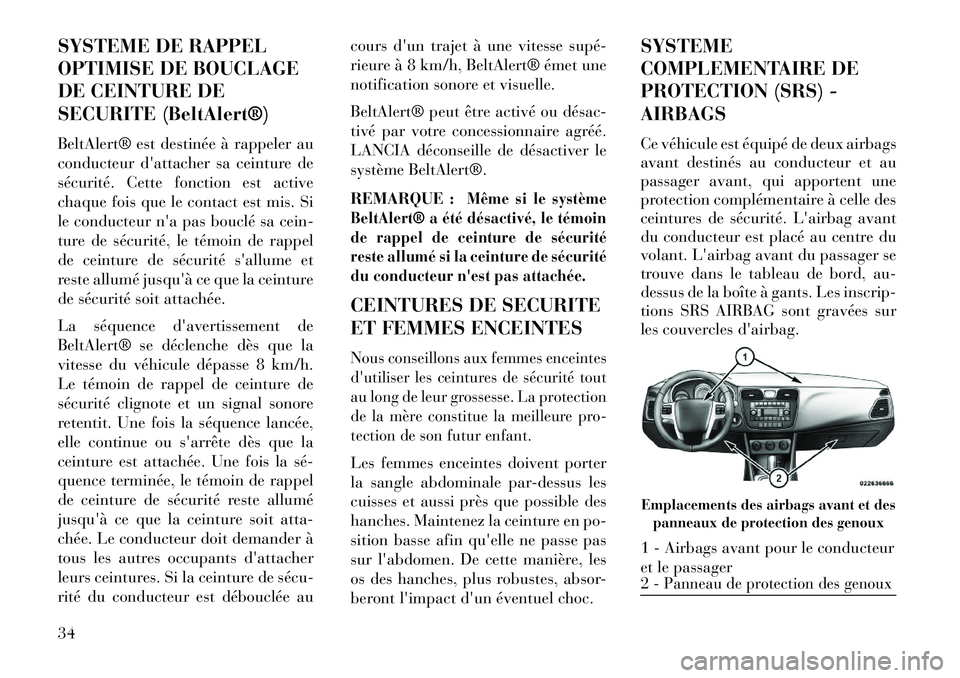

SYSTEME DE RAPPEL
OPTIMISE DE BOUCLAGE
DE CEINTURE DE
SECURITE (BeltAlert®)
BeltAlert® est destinée à rappeler au
conducteur d'attacher sa ceinture de
sécurité. Cette fonction est active
chaque fois que le contact est mis. Si
le conducteur n'a pas bouclé sa cein-
ture de sécurité, le témoin de rappel
de ceinture de sécurité s'allume et
reste allumé jusqu'à ce que la ceinture
de sécurité soit attachée.
La séquence d'avertissement de
BeltAlert® se déclenche dès que la
vitesse du véhicule dépasse 8 km/h.
Le témoin de rappel de ceinture de
sécurité clignote et un signal sonore
retentit. Une fois la séquence lancée,
elle continue ou s'arrête dès que la
ceinture est attachée. Une fois la sé­
quence terminée, le témoin de rappel
de ceinture de sécurité reste allumé
jusqu'à ce que la ceinture soit atta-
chée. Le conducteur doit demander à
tous les autres occupants d'attacher
leurs ceintures. Si la ceinture de sécu­
rité du conducteur est débouclée aucours d'un trajet à une vitesse supé­
rieure à 8 km/h, BeltAlert® émet une
notification sonore et visuelle.
BeltAlert® peut être activé ou désac­
tivé par votre concessionnaire agréé.
LANCIA déconseille de désactiver le
système BeltAlert®.
REMARQUE :
Même si le système
BeltAlert® a été désactivé, le témoin
de rappel de ceinture de sécurité
reste allumé si la ceinture de sécurité
du conducteur n'est pas attachée.
CEINTURES DE SECURITE
ET FEMMES ENCEINTESNous conseillons aux femmes enceintes
d'utiliser les ceintures de sécurité tout
au long de leur grossesse. La protection
de la mère constitue la meilleure pro-
tection de son futur enfant.Les femmes enceintes doivent porter
la sangle abdominale par-dessus les
cuisses et aussi près que possible des
hanches. Maintenez la ceinture en po-
sition basse afin qu'elle ne passe pas
sur l'abdomen. De cette manière, les
os des hanches, plus robustes, absor-
beront l'impact d'un éventuel choc. SYSTEME
COMPLEMENTAIRE DE
PROTECTION (SRS) -
AIRBAGS
Ce véhicule est équipé de deux airbags
avant destinés au conducteur et au
passager avant, qui apportent une
protection complémentaire à celle des
ceintures de sécurité. L'airbag avant
du conducteur est placé au centre du
volant. L'airbag avant du passager se
trouve dans le tableau de bord, au-
dessus de la boîte à gants. Les inscrip-
tions SRS AIRBAG sont gravées sur
les couvercles d'airbag.
Emplacements des airbags avant et des
panneaux de protection des genoux1 - Airbags avant pour le conducteur
et le passager2 - Panneau de protection des genoux
34
