Lancia Musa 2007 Notice d'entretien (in French)

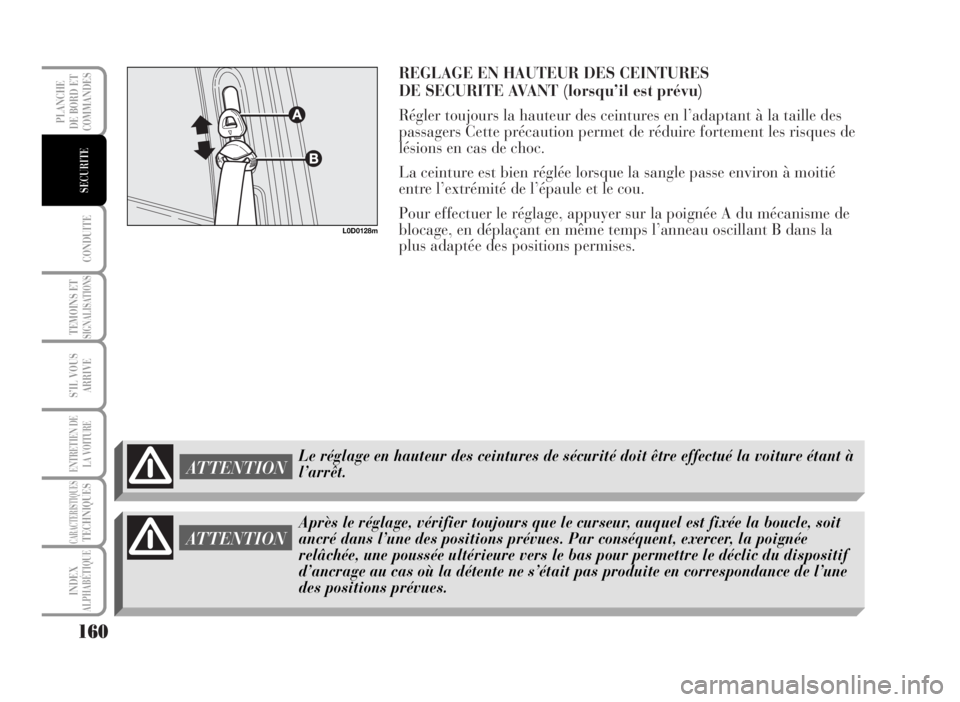

REGLAGE EN HAUTEUR DES CEINTURES
DE SECURITE AVANT (lorsqu’il est prévu)
Régler toujours la hauteur des ceintures en l’adaptant à la taille des
passagers Cette précaution permet de réduire fortement les risques de
lésions en cas de choc.
La ceinture est bien réglée lorsque la sangle passe environ à moitié
entre l’extrémité de l’épaule et le cou.
Pour effectuer le réglage, appuyer sur la poignée A du mécanisme de
blocage, en déplaçant en même temps l’anneau oscillant B dans la
plus adaptée des positions permises.
160
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
L0D0128m
ATTENTION
ATTENTION
Après le réglage, vérifier toujours que le curseur, auquel est fixée la boucle, soit
ancré dans l’une des positions prévues. Par conséquent, exercer, la poignée
relâchée, une poussée ultérieure vers le bas pour permettre le déclic du dispositif
d’ancrage au cas où la détente ne s’était pas produite en correspondance de l’une
des positions prévues. Le réglage en hauteur des ceintures de sécurité doit être effectué la voiture étant à
l’arrêt.

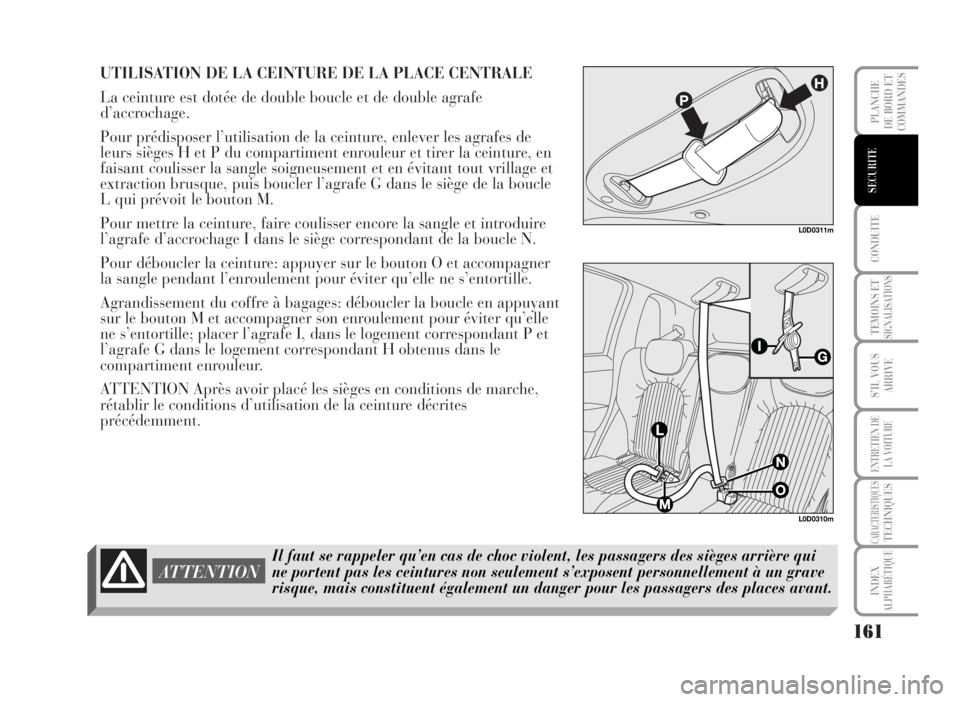

UTILISATION DE LA CEINTURE DE LA PLACE CENTRALE
La ceinture est dotée de double boucle et de double agrafe
d’accrochage.
Pour prédisposer l’utilisation de la ceinture, enlever les agrafes de
leurs sièges H et P du compartiment enrouleur et tirer la ceinture, en
faisant coulisser la sangle soigneusement et en évitant tout vrillage et
extraction brusque, puis boucler l’agrafe G dans le siège de la boucle
L qui prévoit le bouton M.
Pour mettre la ceinture, faire coulisser encore la sangle et introduire
l’agrafe d’accrochage I dans le siège correspondant de la boucle N.
Pour déboucler la ceinture: appuyer sur le bouton O et accompagner
la sangle pendant l’enroulement pour éviter qu’elle ne s’entortille.
Agrandissement du coffre à bagages: déboucler la boucle en appuyant
sur le bouton M et accompagner son enroulement pour éviter qu’elle
ne s’entortille; placer l’agrafe I, dans le logement correspondant P et
l’agrafe G dans le logement correspondant H obtenus dans le
compartiment enrouleur.
ATTENTION Après avoir placé les sièges en conditions de marche,
rétablir le conditions d’utilisation de la ceinture décrites
précédemment.
161
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
Il faut se rappeler qu’en cas de choc violent, les passagers des sièges arrière qui
ne portent pas les ceintures non seulement s’exposent personnellement à un grave
risque, mais constituent également un danger pour les passagers des places avant.
ATTENTION
L0D0310m
L0D0311m

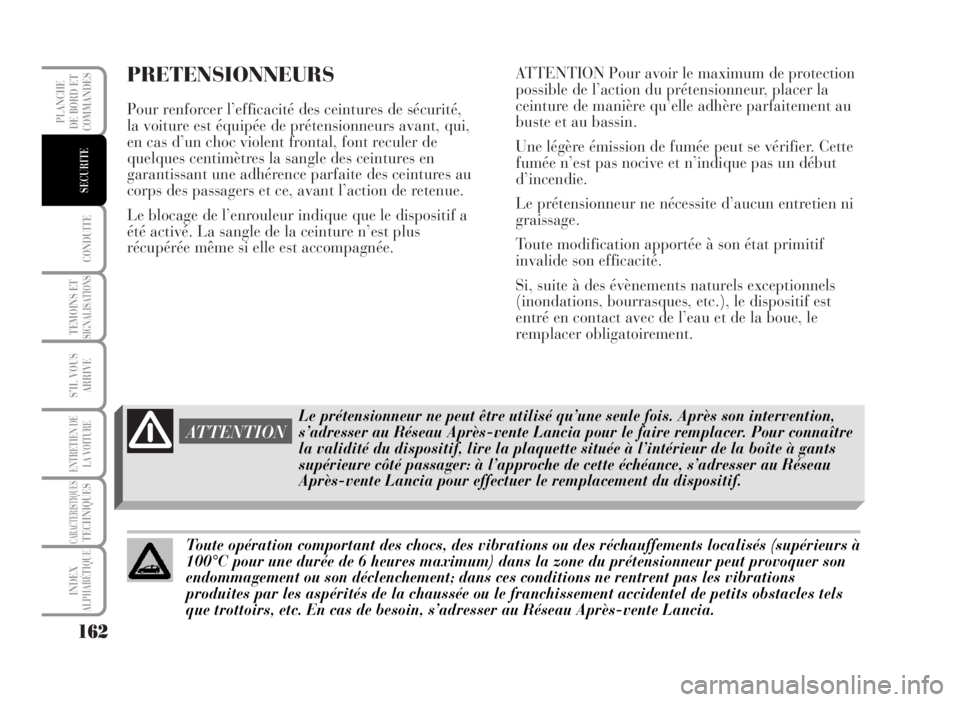

PRETENSIONNEURS
Pour renforcer l’efficacité des ceintures de sécurité,
la voiture est équipée de prétensionneurs avant, qui,
en cas d’un choc violent frontal, font reculer de
quelques centimètres la sangle des ceintures en
garantissant une adhérence parfaite des ceintures au
corps des passagers et ce, avant l’action de retenue.
Le blocage de l’enrouleur indique que le dispositif a
été activé. La sangle de la ceinture n’est plus
récupérée même si elle est accompagnée.ATTENTION Pour avoir le maximum de protection
possible de l’action du prétensionneur, placer la
ceinture de manière qu’elle adhère parfaitement au
buste et au bassin.
Une légère émission de fumée peut se vérifier. Cette
fumée n’est pas nocive et n’indique pas un début
d’incendie.
Le prétensionneur ne nécessite d’aucun entretien ni
graissage.
Toute modification apportée à son état primitif
invalide son efficacité.
Si, suite à des évènements naturels exceptionnels
(inondations, bourrasques, etc.), le dispositif est
entré en contact avec de l’eau et de la boue, le
remplacer obligatoirement.
162
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
ATTENTION
Le prétensionneur ne peut être utilisé qu’une seule fois. Après son intervention,
s’adresser au Réseau Après-vente Lancia pour le faire remplacer. Pour connaître
la validité du dispositif, lire la plaquette située à l’intérieur de la boîte à gants
supérieure côté passager: à l’approche de cette échéance, s’adresser au Réseau
Après-vente Lancia pour effectuer le remplacement du dispositif.
Toute opération comportant des chocs, des vibrations ou des réchauffements localisés (supérieurs à
100°C pour une durée de 6 heures maximum) dans la zone du prétensionneur peut provoquer son
endommagement ou son déclenchement; dans ces conditions ne rentrent pas les vibrations
produites par les aspérités de la chaussée ou le franchissement accidentel de petits obstacles tels
que trottoirs, etc. En cas de besoin, s’adresser au Réseau Après-vente Lancia.

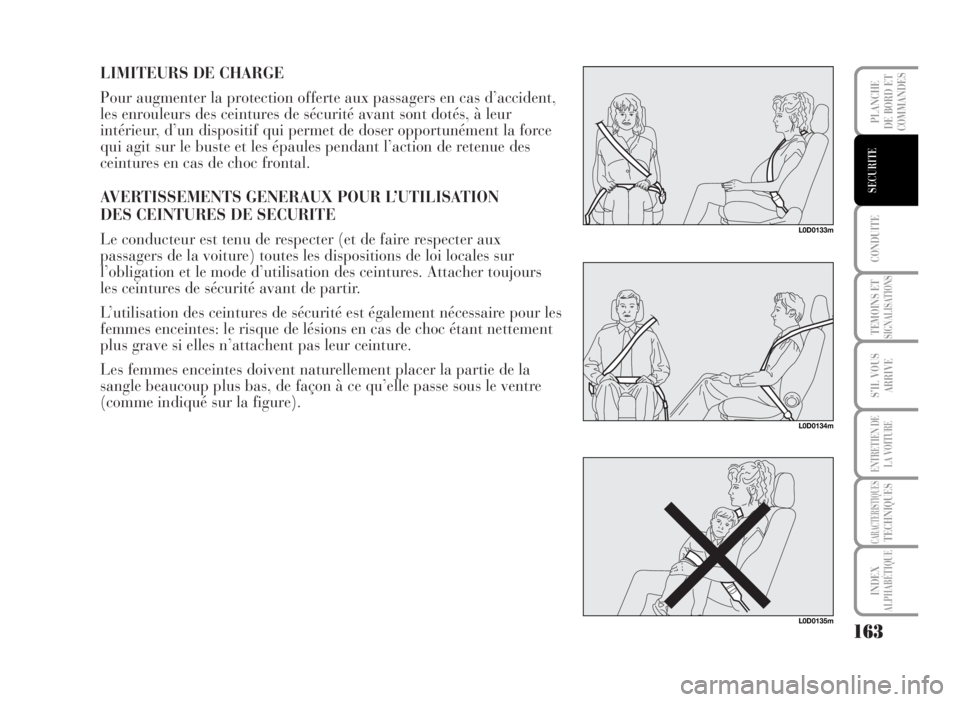

LIMITEURS DE CHARGE
Pour augmenter la protection offerte aux passagers en cas d’accident,
les enrouleurs des ceintures de sécurité avant sont dotés, à leur
intérieur, d’un dispositif qui permet de doser opportunément la force
qui agit sur le buste et les épaules pendant l’action de retenue des
ceintures en cas de choc frontal.
AVERTISSEMENTS GENERAUX POUR L’UTILISATION
DES CEINTURES DE SECURITE
Le conducteur est tenu de respecter (et de faire respecter aux
passagers de la voiture) toutes les dispositions de loi locales sur
l’obligation et le mode d’utilisation des ceintures. Attacher toujours
les ceintures de sécurité avant de partir.
L’utilisation des ceintures de sécurité est également nécessaire pour les
femmes enceintes: le risque de lésions en cas de choc étant nettement
plus grave si elles n’attachent pas leur ceinture.
Les femmes enceintes doivent naturellement placer la partie de la
sangle beaucoup plus bas, de façon à ce qu’elle passe sous le ventre
(comme indiqué sur la figure).
163
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
L0D0133m
L0D0134m
L0D0135m

164
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE

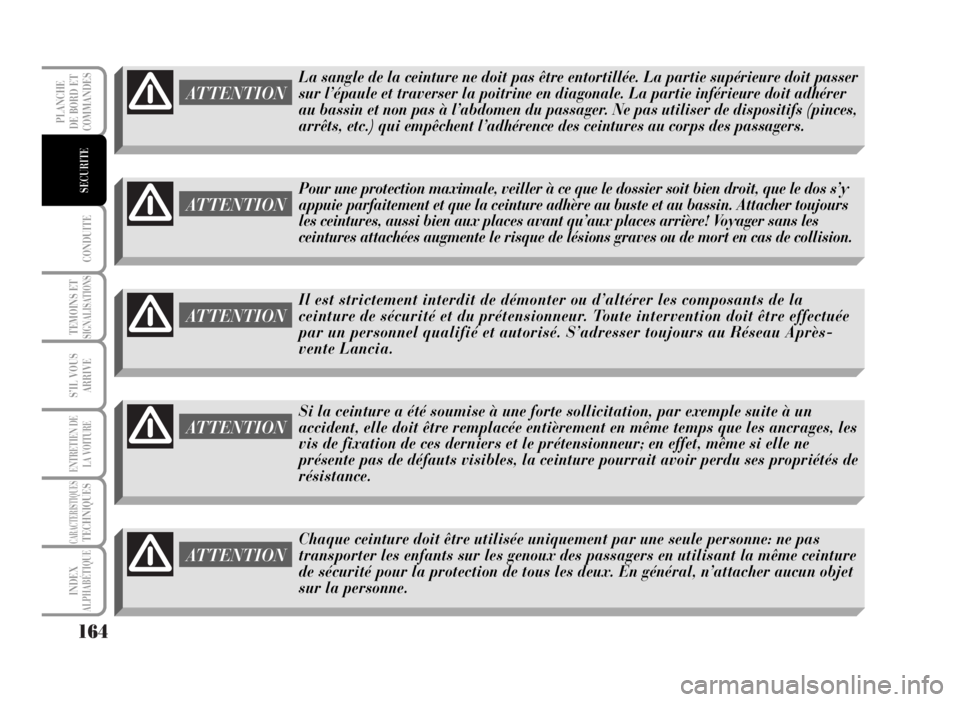

ATTENTION
La sangle de la ceinture ne doit pas être entortillée. La partie supérieure doit passer
sur l’épaule et traverser la poitrine en diagonale. La partie inférieure doit adhérer
au bassin et non pas à l’abdomen du passager. Ne pas utiliser de dispositifs (pinces,
arrêts, etc.) qui empêchent l’adhérence des ceintures au corps des passagers.
ATTENTION
Pour une protection maximale, veiller à ce que le dossier soit bien droit, que le dos s’y
appuie parfaitement et que la ceinture adhère au buste et au bassin. Attacher toujours
les ceintures, aussi bien aux places avant qu’aux places arrière! Voyager sans les
ceintures attachées augmente le risque de lésions graves ou de mort en cas de collision.
ATTENTION
Il est strictement interdit de démonter ou d’altérer les composants de la
ceinture de sécurité et du prétensionneur. Toute intervention doit être effectuée
par un personnel qualifié et autorisé. S’adresser toujours au Réseau Après-
vente Lancia.
ATTENTION
Chaque ceinture doit être utilisée uniquement par une seule personne: ne pas
transporter les enfants sur les genoux des passagers en utilisant la même ceinture
de sécurité pour la protection de tous les deux. En général, n’attacher aucun objet
sur la personne.
ATTENTION
Si la ceinture a été soumise à une forte sollicitation, par exemple suite à un
accident, elle doit être remplacée entièrement en même temps que les ancrages, les
vis de fixation de ces derniers et le prétensionneur; en effet, même si elle ne
présente pas de défauts visibles, la ceinture pourrait avoir perdu ses propriétés de
résistance.

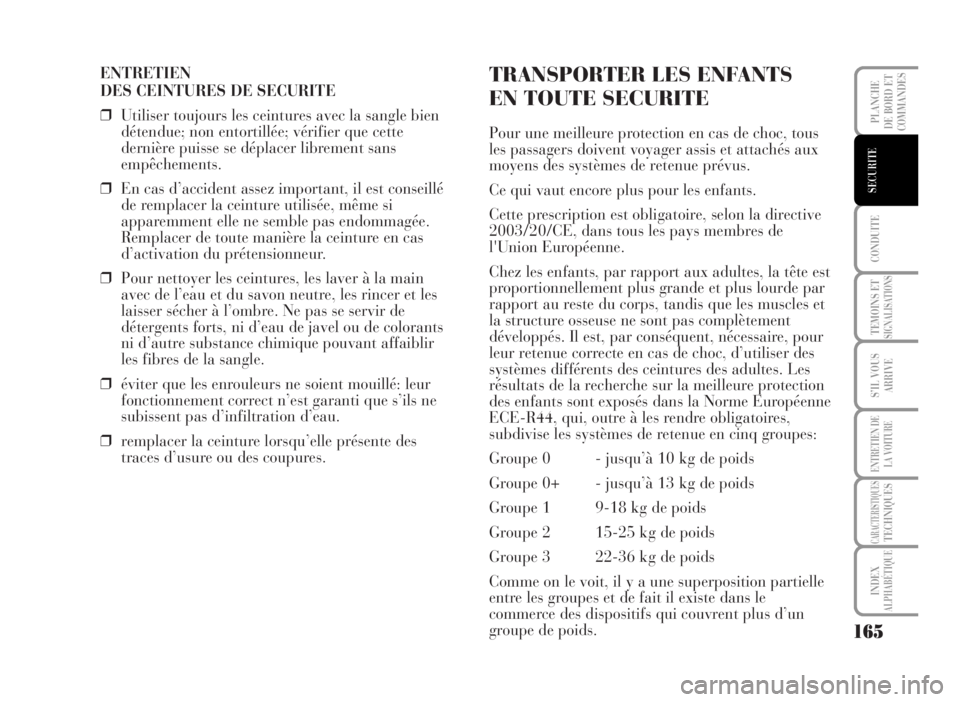

ENTRETIEN
DES CEINTURES DE SECURITE
❒Utiliser toujours les ceintures avec la sangle bien
détendue; non entortillée; vérifier que cette
dernière puisse se déplacer librement sans
empêchements.
❒En cas d’accident assez important, il est conseillé
de remplacer la ceinture utilisée, même si
apparemment elle ne semble pas endommagée.
Remplacer de toute manière la ceinture en cas
d’activation du prétensionneur.
❒Pour nettoyer les ceintures, les laver à la main
avec de l’eau et du savon neutre, les rincer et les
laisser sécher à l’ombre. Ne pas se servir de
détergents forts, ni d’eau de javel ou de colorants
ni d’autre substance chimique pouvant affaiblir
les fibres de la sangle.
❒éviter que les enrouleurs ne soient mouillé: leur
fonctionnement correct n’est garanti que s’ils ne
subissent pas d’infiltration d’eau.
❒remplacer la ceinture lorsqu’elle présente des
traces d’usure ou des coupures.TRANSPORTER LES ENFANTS
EN TOUTE SECURITE
Pour une meilleure protection en cas de choc, tous
les passagers doivent voyager assis et attachés aux
moyens des systèmes de retenue prévus.
Ce qui vaut encore plus pour les enfants.
Cette prescription est obligatoire, selon la directive
2003/20/CE, dans tous les pays membres de
l'Union Européenne.
Chez les enfants, par rapport aux adultes, la tête est
proportionnellement plus grande et plus lourde par
rapport au reste du corps, tandis que les muscles et
la structure osseuse ne sont pas complètement
développés. Il est, par conséquent, nécessaire, pour
leur retenue correcte en cas de choc, d’utiliser des
systèmes différents des ceintures des adultes. Les
résultats de la recherche sur la meilleure protection
des enfants sont exposés dans la Norme Européenne
ECE-R44, qui, outre à les rendre obligatoires,
subdivise les systèmes de retenue en cinq groupes:
Groupe 0 - jusqu’à 10 kg de poids
Groupe 0+ - jusqu’à 13 kg de poids
Groupe 1 9-18 kg de poids
Groupe 2 15-25 kg de poids

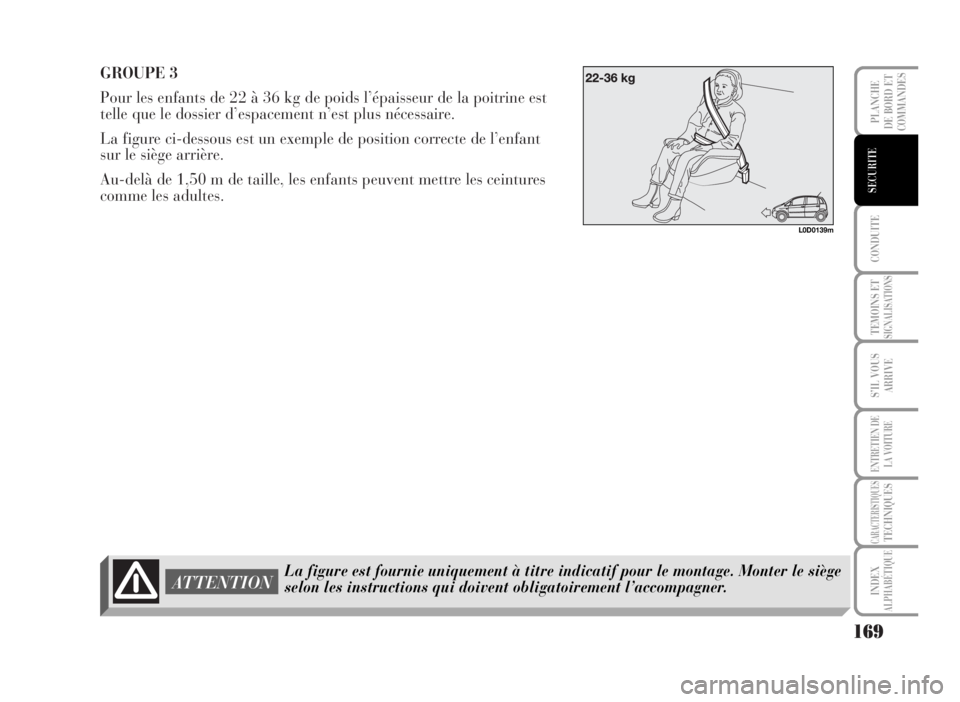

Groupe 3 22-36 kg de poids
Comme on le voit, il y a une superposition partielle
entre les groupes et de fait il existe dans le
commerce des dispositifs qui couvrent plus d’un
groupe de poids.
165
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE

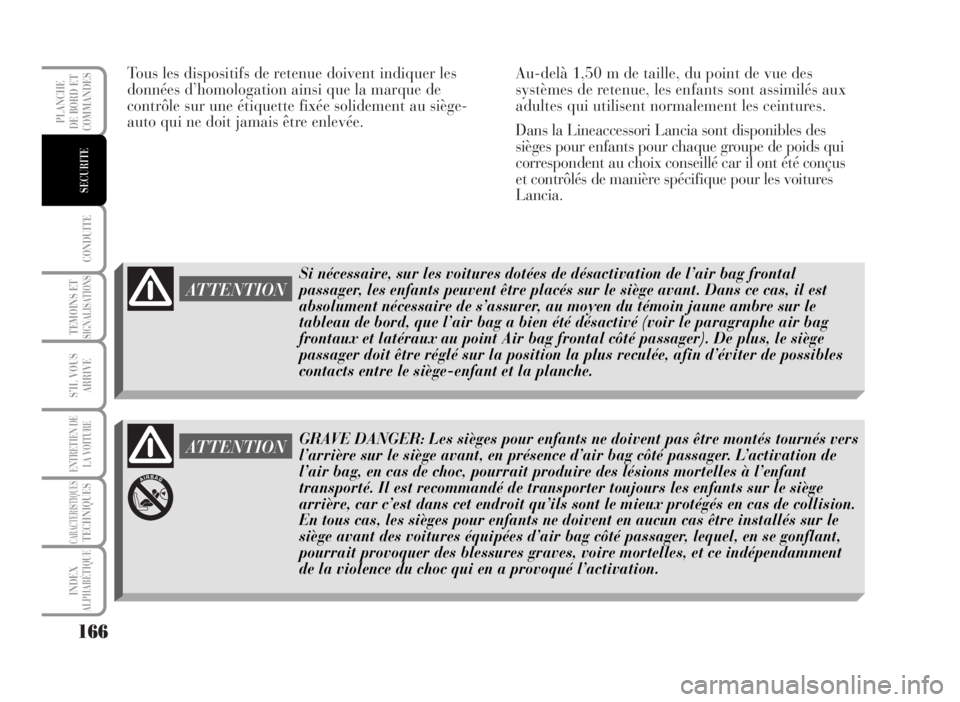

Tous les dispositifs de retenue doivent indiquer les
données d’homologation ainsi que la marque de
contrôle sur une étiquette fixée solidement au siège-
auto qui ne doit jamais être enlevée.Au-delà 1,50 m de taille, du point de vue des
systèmes de retenue, les enfants sont assimilés aux
adultes qui utilisent normalement les ceintures.
Dans la Lineaccessori Lancia sont disponibles des
sièges pour enfants pour chaque groupe de poids qui
correspondent au choix conseillé car il ont été conçus
et contrôlés de manière spécifique pour les voitures
Lancia.
166
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
ATTENTIONGRAVE DANGER: Les sièges pour enfants ne doivent pas être montés tournés vers
l’arrière sur le siège avant, en présence d’air bag côté passager. L’activation de
l’air bag, en cas de choc, pourrait produire des lésions mortelles à l’enfant
transporté. Il est recommandé de transporter toujours les enfants sur le siège
arrière, car c’est dans cet endroit qu’ils sont le mieux protégés en cas de collision.
En tous cas, les sièges pour enfants ne doivent en aucun cas être installés sur le
siège avant des voitures équipées d’air bag côté passager, lequel, en se gonflant,
pourrait provoquer des blessures graves, voire mortelles, et ce indépendamment
de la violence du choc qui en a provoqué l’activation.
ATTENTION
Si nécessaire, sur les voitures dotées de désactivation de l’air bag frontal
passager, les enfants peuvent être placés sur le siège avant. Dans ce cas, il est
absolument nécessaire de s’assurer, au moyen du témoin jaune ambre sur le
tableau de bord, que l’air bag a bien été désactivé (voir le paragraphe air bag
frontaux et latéraux au point Air bag frontal côté passager). De plus, le siège
passager doit être réglé sur la position la plus reculée, afin d’éviter de possibles
contacts entre le siège-enfant et la planche.

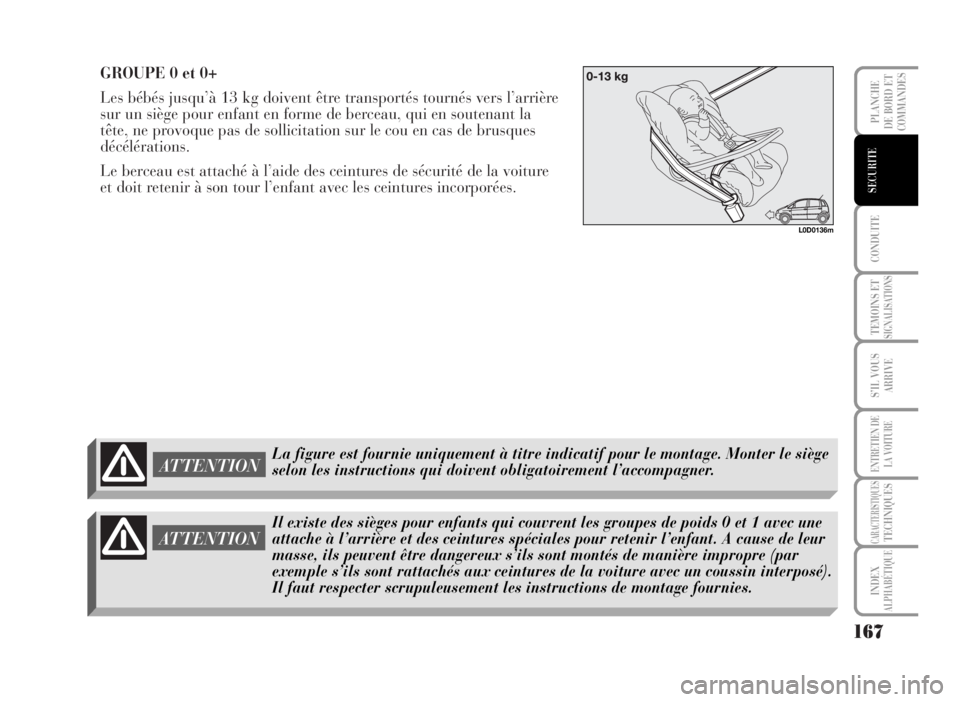

GROUPE 0 et 0+
Les bébés jusqu’à 13 kg doivent être transportés tournés vers l’arrière
sur un siège pour enfant en forme de berceau, qui en soutenant la
tête, ne provoque pas de sollicitation sur le cou en cas de brusques
décélérations.
Le berceau est attaché à l’aide des ceintures de sécurité de la voiture
et doit retenir à son tour l’enfant avec les ceintures incorporées.
167
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
ATTENTION
ATTENTION
Il existe des sièges pour enfants qui couvrent les groupes de poids 0 et 1 avec une
attache à l’arrière et des ceintures spéciales pour retenir l’enfant. A cause de leur
masse, ils peuvent être dangereux s’ils sont montés de manière impropre (par
exemple s’ils sont rattachés aux ceintures de la voiture avec un coussin interposé).
Il faut respecter scrupuleusement les instructions de montage fournies. La figure est fournie uniquement à titre indicatif pour le montage. Monter le siège
selon les instructions qui doivent obligatoirement l’accompagner.
L0D0136m

GROUPE 1
A partir de 9 jusqu’à 18 kg de poids, les enfants peuvent être
transportés tournés vers l’avant, avec des sièges dotés de coussin
avant, au moyen duquel la ceinture de sécurité de la voiture retient à
la fois l’enfant et le siège.
GROUPE 2
Les enfants de 15 à 25 kg de poids peuvent être retenus directement
par les ceintures de la voiture. Les sièges pour enfants n’ont plus que
la fonction de positionner correctement l’enfant par rapport aux
ceintures, de façon à ce que la partie diagonale adhère à la poitrine et
jamais au cou et que la partie horizontale adhère au bassin et non pas
à l’abdomen de l’enfant.
168
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
ATTENTION
ATTENTION
Il existe des sièges pour enfants qui couvrent les groupes de poids 0 et 1 avec une
attache à l’arrière et des ceintures spéciales pour retenir l’enfant. A cause de leur
masse, ils peuvent être dangereux s’ils sont montés de manière impropre (par
exemple s’ils sont rattachés aux ceintures de la voiture avec un coussin interposé).
Il faut respecter scrupuleusement les instructions de montage fournies.
La figure est fournie uniquement à titre indicatif pour le montage. Monter le siège
selon les instructions qui doivent obligatoirement l’accompagner.
L0D0137m
L0D0138m

GROUPE 3
Pour les enfants de 22 à 36 kg de poids l’épaisseur de la poitrine est
telle que le dossier d’espacement n’est plus nécessaire.
La figure ci-dessous est un exemple de position correcte de l’enfant
sur le siège arrière.
Au-delà de 1,50 m de taille, les enfants peuvent mettre les ceintures
comme les adultes.
169
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
ATTENTIONLa figure est fournie uniquement à titre indicatif pour le montage. Monter le siège
selon les instructions qui doivent obligatoirement l’accompagner.
L0D0139m
