Page 71 of 246

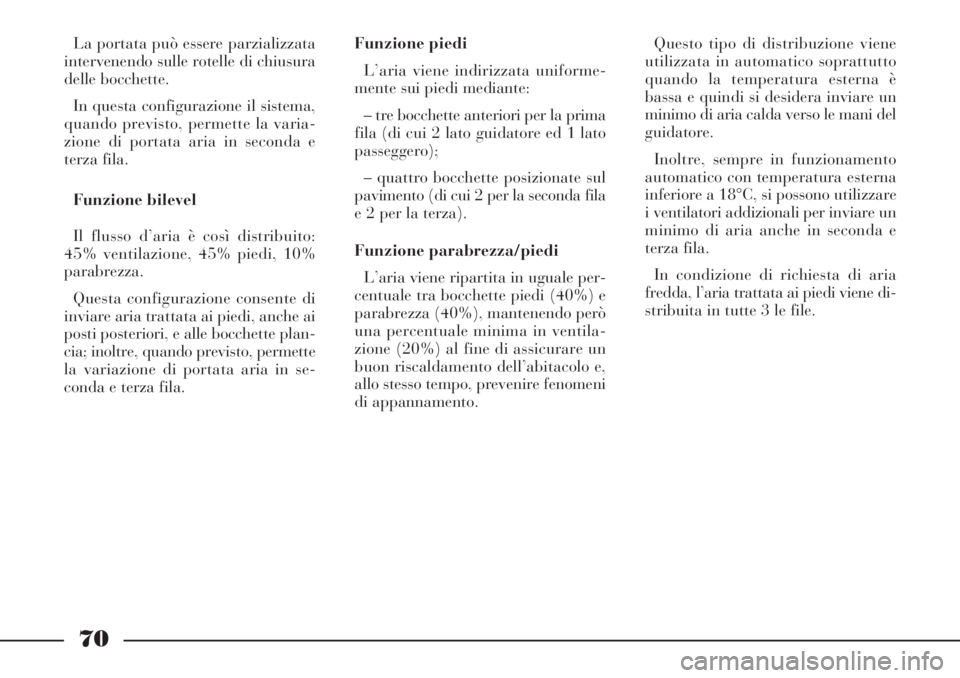

70
La portata può essere parzializzata
intervenendo sulle rotelle di chiusura
delle bocchette.
In questa configurazione il sistema,
quando previsto, permette la varia-
zione di portata aria in seconda e
terza fila.
Funzione bilevel
Il flusso d’aria è così distribuito:
45% ventilazione, 45% piedi, 10%
parabrezza.
Questa configurazione consente di
inviare aria trattata ai piedi, anche ai
posti posteriori, e alle bocchette plan-
cia; inoltre, quando previsto, permette
la variazione di portata aria in se-
conda e terza fila.Funzione piedi
L’aria viene indirizzata uniforme-
mente sui piedi mediante:
– tre bocchette anteriori per la prima
fila (di cui 2 lato guidatore ed 1 lato
passeggero);
– quattro bocchette posizionate sul
pavimento (di cui 2 per la seconda fila
e 2 per la terza).
Funzione parabrezza/piedi
L’aria viene ripartita in uguale per-
centuale tra bocchette piedi (40%) e
parabrezza (40%), mantenendo però
una percentuale minima in ventila-
zione (20%) al fine di assicurare un
buon riscaldamento dell’abitacolo e,
allo stesso tempo, prevenire fenomeni
di appannamento.Questo tipo di distribuzione viene
utilizzata in automatico soprattutto
quando la temperatura esterna è
bassa e quindi si desidera inviare un
minimo di aria calda verso le mani del
guidatore.
Inoltre, sempre in funzionamento
automatico con temperatura esterna
inferiore a 18°C, si possono utilizzare
i ventilatori addizionali per inviare un
minimo di aria anche in seconda e
terza fila.
In condizione di richiesta di aria
fredda, l’aria trattata ai piedi viene di-
stribuita in tutte 3 le file.
Page 72 of 246

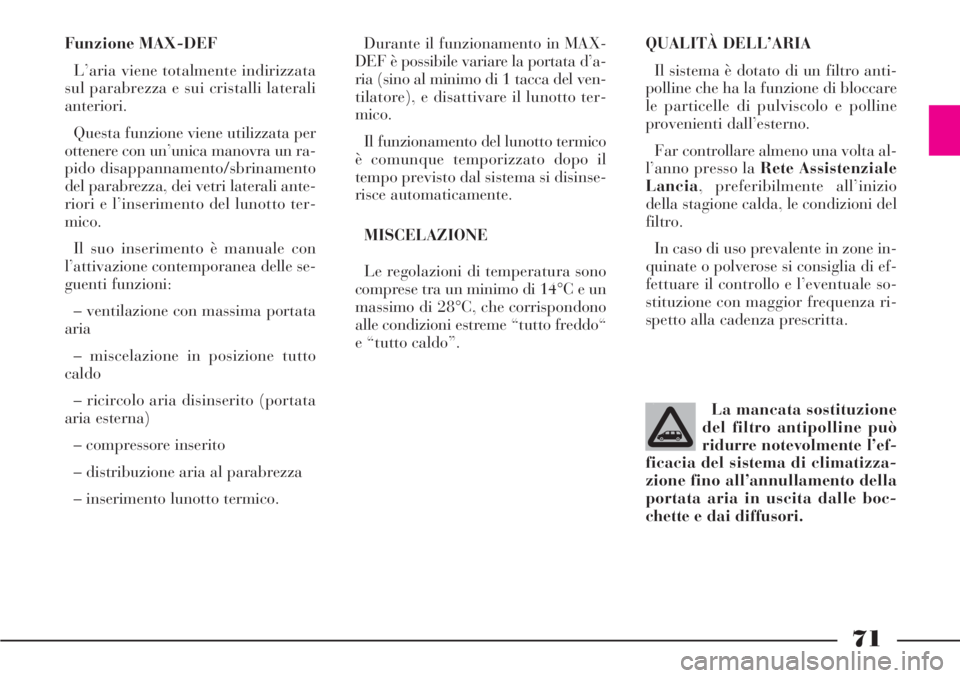

71
Funzione MAX-DEF
L’aria viene totalmente indirizzata
sul parabrezza e sui cristalli laterali
anteriori.
Questa funzione viene utilizzata per
ottenere con un’unica manovra un ra-
pido disappannamento/sbrinamento
del parabrezza, dei vetri laterali ante-
riori e l’inserimento del lunotto ter-
mico.
Il suo inserimento è manuale con
l’attivazione contemporanea delle se-
guenti funzioni:
– ventilazione con massima portata
aria
– miscelazione in posizione tutto
caldo
– ricircolo aria disinserito (portata
aria esterna)
– compressore inserito
– distribuzione aria al parabrezza
– inserimento lunotto termico.Durante il funzionamento in MAX-
DEF è possibile variare la portata d’a-
ria (sino al minimo di 1 tacca del ven-
tilatore), e disattivare il lunotto ter-
mico.
Il funzionamento del lunotto termico
è comunque temporizzato dopo il
tempo previsto dal sistema si disinse-
risce automaticamente.
MISCELAZIONE
Le regolazioni di temperatura sono
comprese tra un minimo di 14°C e un
massimo di 28°C, che corrispondono
alle condizioni estreme “tutto freddo“
e “tutto caldo”. QUALITÀ DELL’ARIA
Il sistema è dotato di un filtro anti-
polline che ha la funzione di bloccare
le particelle di pulviscolo e polline
provenienti dall’esterno.
Far controllare almeno una volta al-
l’anno presso la Rete Assistenziale
Lancia, preferibilmente all’inizio
della stagione calda, le condizioni del
filtro.
In caso di uso prevalente in zone in-
quinate o polverose si consiglia di ef-
fettuare il controllo e l’eventuale so-
stituzione con maggior frequenza ri-
spetto alla cadenza prescritta.
La mancata sostituzione
del filtro antipolline può
ridurre notevolmente l’ef-
ficacia del sistema di climatizza-
zione fino all’annullamento della
portata aria in uscita dalle boc-
chette e dai diffusori.
Page 73 of 246

72
SENSORI
Per un controllo più accurato dei pa-
rametri di funzionamento della cli-
matizzazione, oltre ai sensori di tem-
peratura esterna ed interna, il sistema
è dotato di un sensore di irraggia-
mento capace di inviare il valore di ir-
raggiamento solare alla centralina, al
fine di ottenere il controllo ottimale
delle temperature relative al sistema
di climatizzazione sdoppiato.
Il sensore di irraggiamento è posi-
zionato sulla mezzeria della plancia,
mentre il sensore temperatura esterna
è ubicato sullo specchietto retrovisore
esterno lato passeggero.

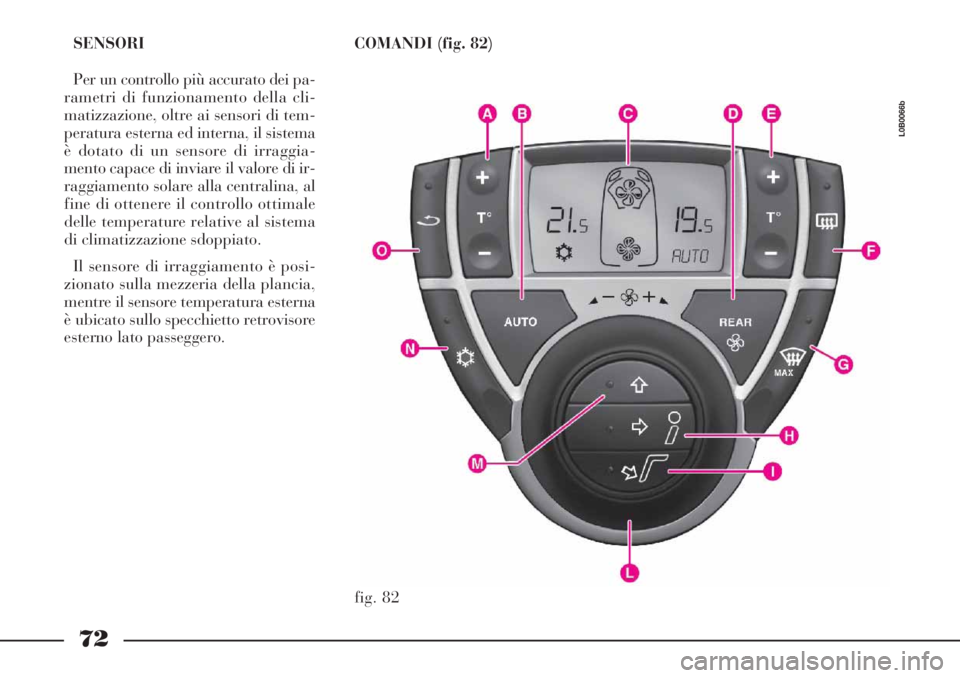

fig. 82
L0B0066b
COMANDI (fig. 82)
Page 74 of 246

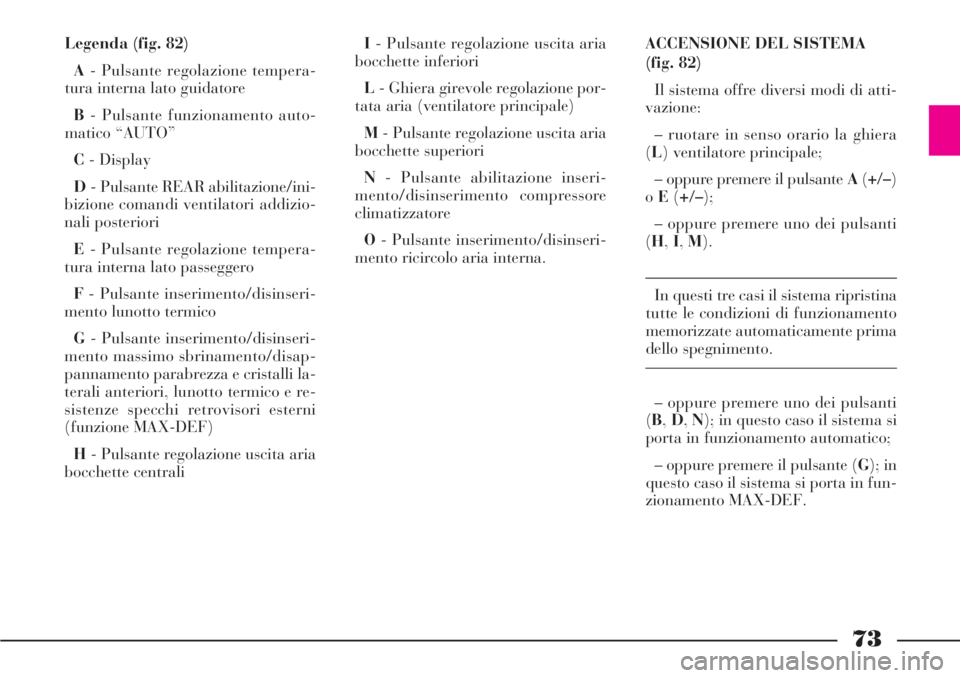

73
Legenda (fig. 82)
A- Pulsante regolazione tempera-
tura interna lato guidatore
B- Pulsante funzionamento auto-
matico “AUTO”
C- Display
D- Pulsante REAR abilitazione/ini-
bizione comandi ventilatori addizio-
nali posteriori
E- Pulsante regolazione tempera-
tura interna lato passeggero
F- Pulsante inserimento/disinseri-
mento lunotto termico
G- Pulsante inserimento/disinseri-
mento massimo sbrinamento/disap-
pannamento parabrezza e cristalli la-
terali anteriori, lunotto termico e re-
sistenze specchi retrovisori esterni
(funzione MAX-DEF)
H- Pulsante regolazione uscita aria
bocchette centraliI- Pulsante regolazione uscita aria
bocchette inferiori
L- Ghiera girevole regolazione por-
tata aria (ventilatore principale)
M- Pulsante regolazione uscita aria
bocchette superiori
N- Pulsante abilitazione inseri-
mento/disinserimento compressore
climatizzatore
O- Pulsante inserimento/disinseri-
mento ricircolo aria interna.ACCENSIONE DEL SISTEMA
(fig. 82)
Il sistema offre diversi modi di atti-
vazione:
– ruotare in senso orario la ghiera
(L) ventilatore principale;
– oppure premere il pulsante A(+/–)
oE(+/–);
– oppure premere uno dei pulsanti
(H,I,M).
In questi tre casi il sistema ripristina
tutte le condizioni di funzionamento
memorizzate automaticamente prima
dello spegnimento.
– oppure premere uno dei pulsanti
(B,D,N); in questo caso il sistema si
porta in funzionamento automatico;
– oppure premere il pulsante (G); in
questo caso il sistema si porta in fun-
zionamento MAX-DEF.
Page 75 of 246

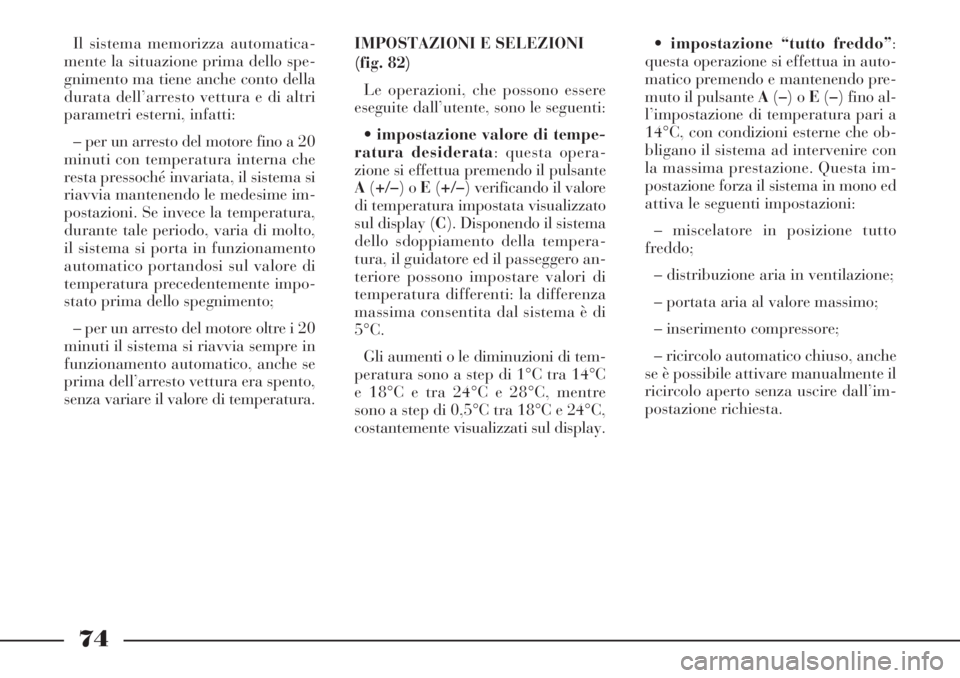

74
Il sistema memorizza automatica-
mente la situazione prima dello spe-
gnimento ma tiene anche conto della
durata dell’arresto vettura e di altri
parametri esterni, infatti:
– per un arresto del motore fino a 20
minuti con temperatura interna che
resta pressoché invariata, il sistema si
riavvia mantenendo le medesime im-
postazioni. Se invece la temperatura,
durante tale periodo, varia di molto,
il sistema si porta in funzionamento
automatico portandosi sul valore di
temperatura precedentemente impo-
stato prima dello spegnimento;
– per un arresto del motore oltre i 20
minuti il sistema si riavvia sempre in
funzionamento automatico, anche se
prima dell’arresto vettura era spento,
senza variare il valore di temperatura.IMPOSTAZIONI E SELEZIONI
(fig. 82)
Le operazioni, che possono essere
eseguite dall’utente, sono le seguenti:
•impostazione valore di tempe-
ratura desiderata: questa opera-
zione si effettua premendo il pulsante
A(+/–) o E(+/–) verificando il valore
di temperatura impostata visualizzato
sul display (C). Disponendo il sistema
dello sdoppiamento della tempera-
tura, il guidatore ed il passeggero an-
teriore possono impostare valori di
temperatura differenti: la differenza
massima consentita dal sistema è di
5°C.
Gli aumenti o le diminuzioni di tem-
peratura sono a step di 1°C tra 14°C
e 18°C e tra 24°C e 28°C, mentre
sono a step di 0,5°C tra 18°C e 24°C,
costantemente visualizzati sul display.•impostazione “tutto freddo”:
questa operazione si effettua in auto-
matico premendo e mantenendo pre-
muto il pulsante A(–) o E(–) fino al-
l’impostazione di temperatura pari a
14°C, con condizioni esterne che ob-
bligano il sistema ad intervenire con
la massima prestazione. Questa im-
postazione forza il sistema in mono ed
attiva le seguenti impostazioni:
– miscelatore in posizione tutto
freddo;
– distribuzione aria in ventilazione;
– portata aria al valore massimo;
– inserimento compressore;
– ricircolo automatico chiuso, anche
se è possibile attivare manualmente il
ricircolo aperto senza uscire dall’im-
postazione richiesta.
Page 76 of 246

75

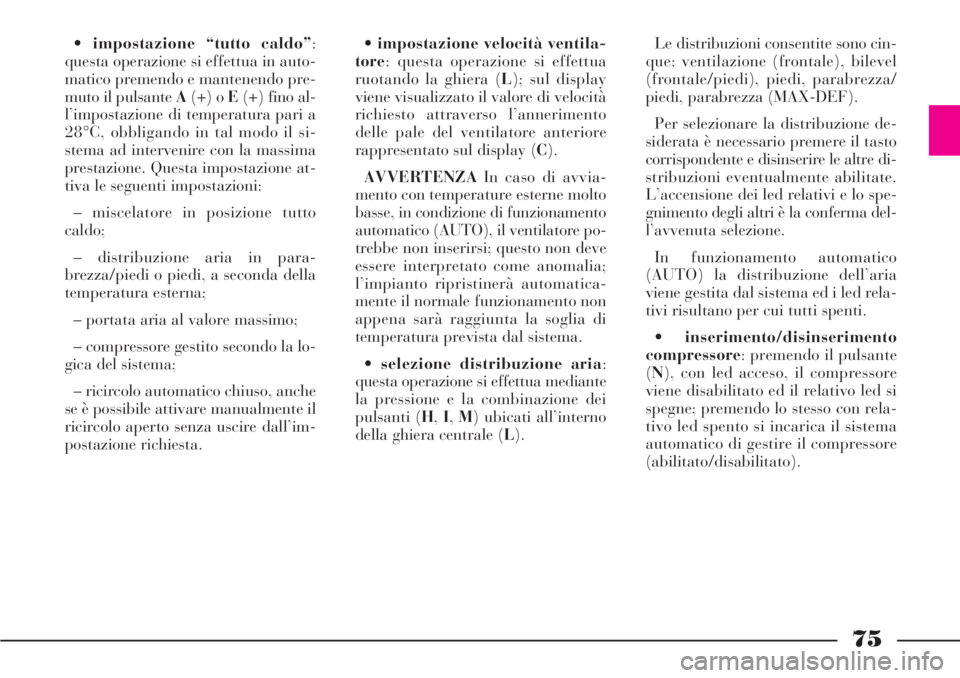

•impostazione “tutto caldo”:
questa operazione si effettua in auto-
matico premendo e mantenendo pre-
muto il pulsante A(+) o E(+) fino al-
l’impostazione di temperatura pari a
28°C, obbligando in tal modo il si-
stema ad intervenire con la massima
prestazione. Questa impostazione at-
tiva le seguenti impostazioni:
– miscelatore in posizione tutto
caldo;
– distribuzione aria in para-
brezza/piedi o piedi, a seconda della
temperatura esterna;
– portata aria al valore massimo;
– compressore gestito secondo la lo-
gica del sistema;
– ricircolo automatico chiuso, anche
se è possibile attivare manualmente il
ricircolo aperto senza uscire dall’im-
postazione richiesta.•impostazione velocità ventila-
tore: questa operazione si effettua
ruotando la ghiera (L); sul display
viene visualizzato il valore di velocità
richiesto attraverso l’annerimento
delle pale del ventilatore anteriore
rappresentato sul display (C).
AVVERTENZAIn caso di avvia-
mento con temperature esterne molto
basse, in condizione di funzionamento
automatico (AUTO), il ventilatore po-
trebbe non inserirsi; questo non deve
essere interpretato come anomalia;
l’impianto ripristinerà automatica-
mente il normale funzionamento non
appena sarà raggiunta la soglia di
temperatura prevista dal sistema.
•selezione distribuzione aria:
questa operazione si effettua mediante
la pressione e la combinazione dei
pulsanti (H,I,M) ubicati all’interno
della ghiera centrale (L).Le distribuzioni consentite sono cin-
que: ventilazione (frontale), bilevel
(frontale/piedi), piedi, parabrezza/
piedi, parabrezza (MAX-DEF).
Per selezionare la distribuzione de-
siderata è necessario premere il tasto
corrispondente e disinserire le altre di-
stribuzioni eventualmente abilitate.
L’accensione dei led relativi e lo spe-
gnimento degli altri è la conferma del-
l’avvenuta selezione.
In funzionamento automatico
(AUTO) la distribuzione dell’aria
viene gestita dal sistema ed i led rela-
tivi risultano per cui tutti spenti.
•inserimento/disinserimento
compressore: premendo il pulsante
(N), con led acceso, il compressore
viene disabilitato ed il relativo led si
spegne; premendo lo stesso con rela-
tivo led spento si incarica il sistema
automatico di gestire il compressore
(abilitato/disabilitato).
Page 77 of 246

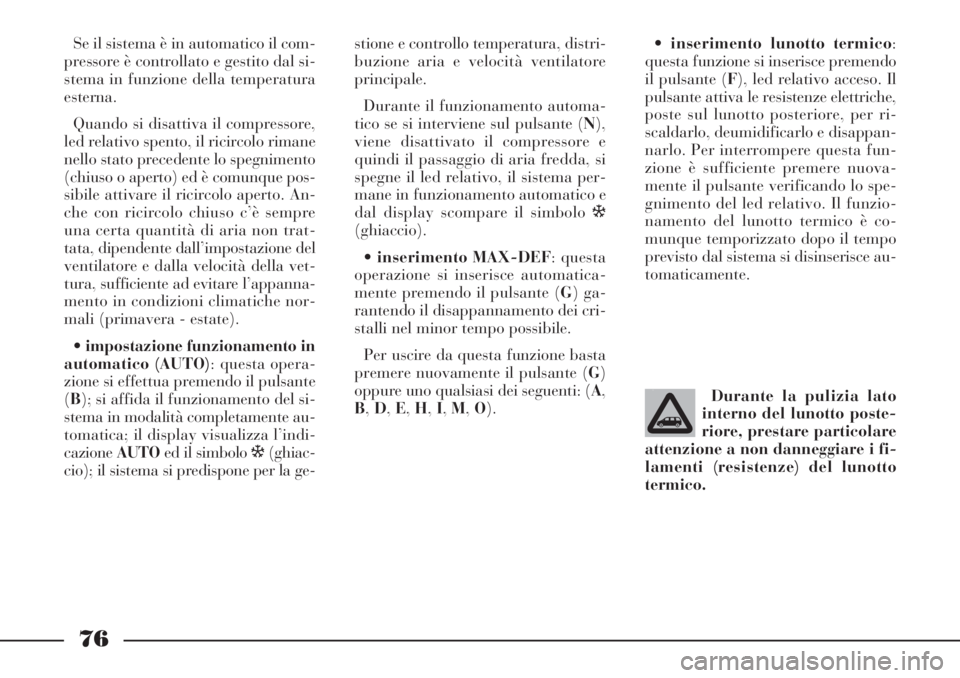

76
Se il sistema è in automatico il com-
pressore è controllato e gestito dal si-
stema in funzione della temperatura
esterna.
Quando si disattiva il compressore,
led relativo spento, il ricircolo rimane
nello stato precedente lo spegnimento
(chiuso o aperto) ed è comunque pos-
sibile attivare il ricircolo aperto. An-
che con ricircolo chiuso c’è sempre
una certa quantità di aria non trat-
tata, dipendente dall’impostazione del
ventilatore e dalla velocità della vet-
tura, sufficiente ad evitare l’appanna-
mento in condizioni climatiche nor-
mali (primavera - estate).
•impostazione funzionamento in
automatico (AUTO): questa opera-
zione si effettua premendo il pulsante
(B); si affida il funzionamento del si-
stema in modalità completamente au-
tomatica; il display visualizza l’indi-
cazioneAUTOed il simbolo ò(ghiac-
cio); il sistema si predispone per la ge-stione e controllo temperatura, distri-
buzione aria e velocità ventilatore
principale.
Durante il funzionamento automa-
tico se si interviene sul pulsante (N),
viene disattivato il compressore e
quindi il passaggio di aria fredda, si
spegne il led relativo, il sistema per-
mane in funzionamento automatico e
dal display scompare il simbolo ò
(ghiaccio).
•inserimento MAX-DEF: questa
operazione si inserisce automatica-
mente premendo il pulsante (G) ga-
rantendo il disappannamento dei cri-
stalli nel minor tempo possibile.
Per uscire da questa funzione basta
premere nuovamente il pulsante (G)
oppure uno qualsiasi dei seguenti: (A,
B,D,E,H,I,M,O).•inserimento lunotto termico:
questa funzione si inserisce premendo
il pulsante (F), led relativo acceso. Il
pulsante attiva le resistenze elettriche,
poste sul lunotto posteriore, per ri-
scaldarlo, deumidificarlo e disappan-
narlo. Per interrompere questa fun-
zione è sufficiente premere nuova-
mente il pulsante verificando lo spe-
gnimento del led relativo. Il funzio-
namento del lunotto termico è co-
munque temporizzato dopo il tempo
previsto dal sistema si disinserisce au-
tomaticamente.
Durante la pulizia lato
interno del lunotto poste-
riore, prestare particolare
attenzione a non danneggiare i fi-
lamenti (resistenze) del lunotto
termico.
Page 78 of 246

77

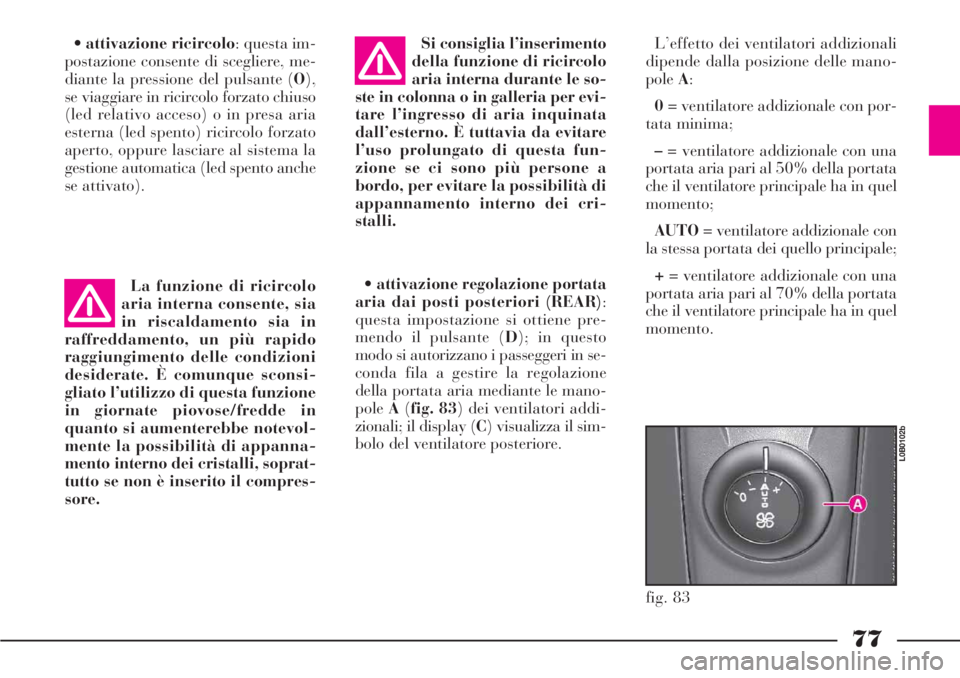

•attivazione ricircolo: questa im-
postazione consente di scegliere, me-
diante la pressione del pulsante (O),
se viaggiare in ricircolo forzato chiuso
(led relativo acceso) o in presa aria
esterna (led spento) ricircolo forzato
aperto, oppure lasciare al sistema la
gestione automatica (led spento anche
se attivato).Si consiglia l’inserimento
della funzione di ricircolo
aria interna durante le so-
ste in colonna o in galleria per evi-
tare l’ingresso di aria inquinata
dall’esterno. È tuttavia da evitare
l’uso prolungato di questa fun-
zione se ci sono più persone a
bordo, per evitare la possibilità di
appannamento interno dei cri-
stalli.
•attivazione regolazione portata
aria dai posti posteriori (REAR):
questa impostazione si ottiene pre-
mendo il pulsante (D); in questo
modo si autorizzano i passeggeri in se-
conda fila a gestire la regolazione
della portata aria mediante le mano-
poleA(fig. 83) dei ventilatori addi-
zionali; il display (C) visualizza il sim-
bolo del ventilatore posteriore.L’effetto dei ventilatori addizionali
dipende dalla posizione delle mano-
poleA:
0= ventilatore addizionale con por-
tata minima;
–= ventilatore addizionale con una
portata aria pari al 50% della portata
che il ventilatore principale ha in quel
momento;
AUTO= ventilatore addizionale con
la stessa portata dei quello principale;
+= ventilatore addizionale con una
portata aria pari al 70% della portata
che il ventilatore principale ha in quel
momento. La funzione di ricircolo
aria interna consente, sia
in riscaldamento sia in
raffreddamento, un più rapido
raggiungimento delle condizioni
desiderate. È comunque sconsi-
gliato l’utilizzo di questa funzione
in giornate piovose/fredde in
quanto si aumenterebbe notevol-
mente la possibilità di appanna-
mento interno dei cristalli, soprat-
tutto se non è inserito il compres-
sore.
fig. 83
L0B0102b
Page 79 of 246

78

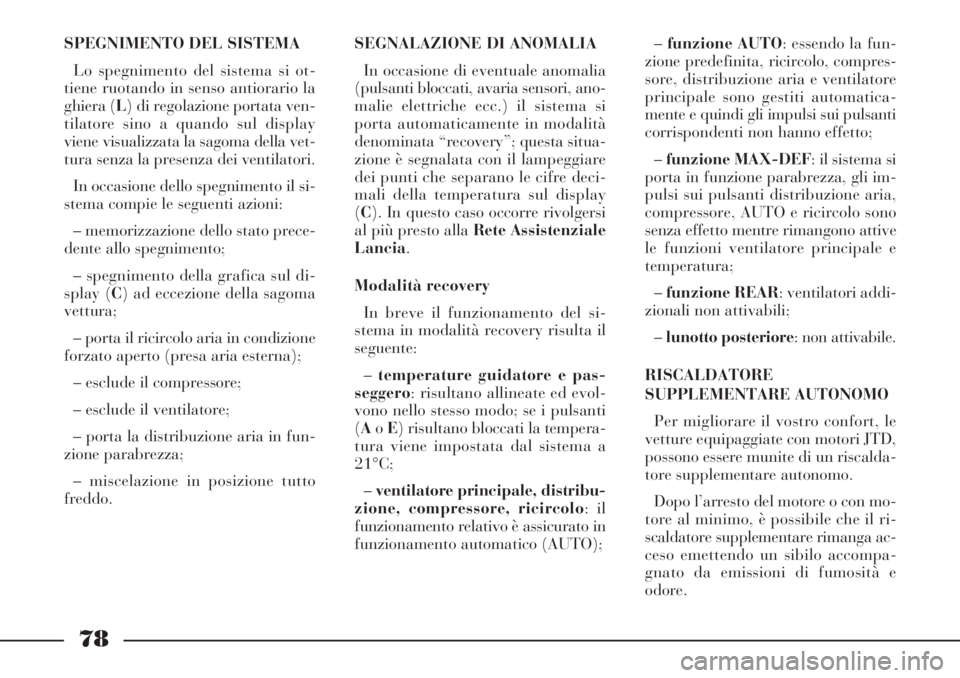

SPEGNIMENTO DEL SISTEMA
Lo spegnimento del sistema si ot-
tiene ruotando in senso antiorario la
ghiera (L) di regolazione portata ven-
tilatore sino a quando sul display
viene visualizzata la sagoma della vet-
tura senza la presenza dei ventilatori.
In occasione dello spegnimento il si-
stema compie le seguenti azioni:
– memorizzazione dello stato prece-
dente allo spegnimento;
– spegnimento della grafica sul di-
splay (C) ad eccezione della sagoma
vettura;
– porta il ricircolo aria in condizione
forzato aperto (presa aria esterna);
– esclude il compressore;
– esclude il ventilatore;
– porta la distribuzione aria in fun-
zione parabrezza;
– miscelazione in posizione tutto
freddo.SEGNALAZIONE DI ANOMALIA
In occasione di eventuale anomalia
(pulsanti bloccati, avaria sensori, ano-
malie elettriche ecc.) il sistema si
porta automaticamente in modalità
denominata “recovery”; questa situa-
zione è segnalata con il lampeggiare
dei punti che separano le cifre deci-
mali della temperatura sul display
(C). In questo caso occorre rivolgersi
al più presto alla Rete Assistenziale
Lancia.
Modalità recovery
In breve il funzionamento del si-
stema in modalità recovery risulta il
seguente:
–temperature guidatore e pas-
seggero: risultano allineate ed evol-
vono nello stesso modo; se i pulsanti
(AoE) risultano bloccati la tempera-
tura viene impostata dal sistema a
21°C;
–ventilatore principale, distribu-
zione, compressore, ricircolo: il
funzionamento relativo è assicurato in
funzionamento automatico (AUTO);–funzione AUTO: essendo la fun-
zione predefinita, ricircolo, compres-
sore, distribuzione aria e ventilatore
principale sono gestiti automatica-
mente e quindi gli impulsi sui pulsanti
corrispondenti non hanno effetto;
–funzione MAX-DEF: il sistema si
porta in funzione parabrezza, gli im-
pulsi sui pulsanti distribuzione aria,
compressore, AUTO e ricircolo sono
senza effetto mentre rimangono attive
le funzioni ventilatore principale e
temperatura;
–funzione REAR: ventilatori addi-
zionali non attivabili;
–lunotto posteriore: non attivabile.
RISCALDATORE
SUPPLEMENTARE AUTONOMO
Per migliorare il vostro confort, le
vetture equipaggiate con motori JTD,
possono essere munite di un riscalda-
tore supplementare autonomo.
Dopo l’arresto del motore o con mo-
tore al minimo, è possibile che il ri-
scaldatore supplementare rimanga ac-
ceso emettendo un sibilo accompa-
gnato da emissioni di fumosità e
odore.
Page 80 of 246

79

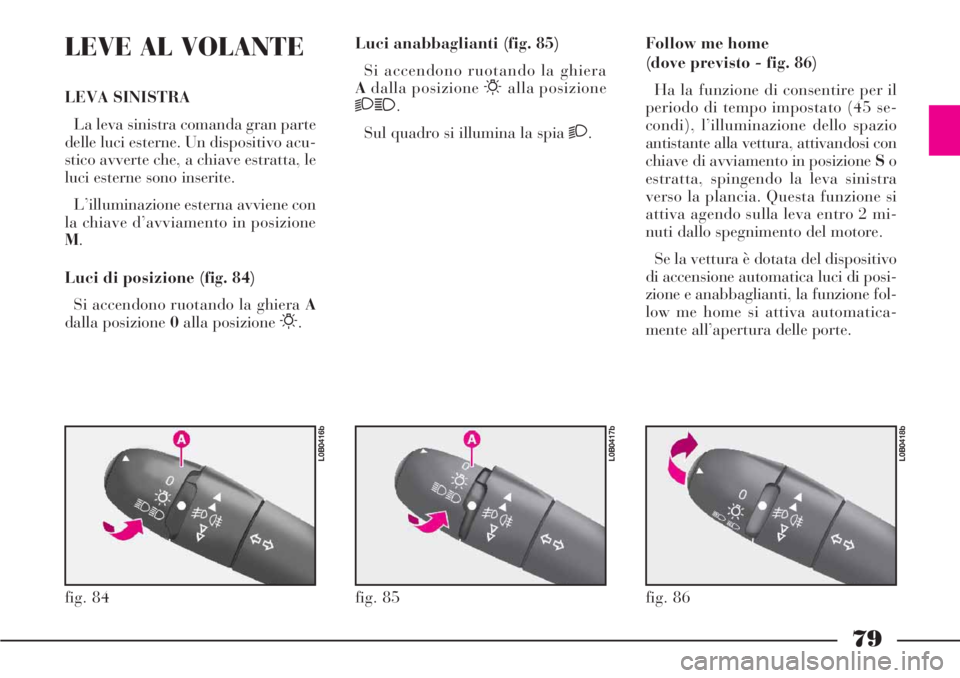

LEVE AL VOLANTE
LEVA SINISTRA
La leva sinistra comanda gran parte
delle luci esterne. Un dispositivo acu-
stico avverte che, a chiave estratta, le
luci esterne sono inserite.
L’illuminazione esterna avviene con
la chiave d’avviamento in posizione
M.
Luci di posizione (fig. 84)
Si accendono ruotando la ghiera A
dalla posizione 0alla posizione
6.Luci anabbaglianti (fig. 85)
Si accendono ruotando la ghiera
Adalla posizione
6alla posizione
21.
Sul quadro si illumina la spia
2.Follow me home
(dove previsto - fig. 86)
Ha la funzione di consentire per il
periodo di tempo impostato (45 se-
condi), l’illuminazione dello spazio
antistante alla vettura, attivandosi con
chiave di avviamento in posizione So
estratta, spingendo la leva sinistra
verso la plancia. Questa funzione si
attiva agendo sulla leva entro 2 mi-
nuti dallo spegnimento del motore.
Se la vettura è dotata del dispositivo
di accensione automatica luci di posi-
zione e anabbaglianti, la funzione fol-
low me home si attiva automatica-
mente all’apertura delle porte.
fig. 84
L0B0416b
fig. 85
L0B0417b
fig. 86
L0B0418b
