Lancia Phedra 2010 Instructieboek (in Dutch)

220
WIELUITLIJNING
Wieluitlijning voor gemeten tussen
de velgen bij een onbelaste auto:
– toespoor: 2 mm per wiel.
Wieluitlijning achter gemeten tussen
de velgen bij een onbelaste auto:
– toespoor: 5 mm ± 1 per wiel.
WINTERBANDEN
Zie hiervoor het hoofdstuk „Ken uw
auto”.
SNEEUWKETTINGEN
Zie hiervoor het hoofdstuk „Ken uw
auto”.VERKLARING VAN DE
CODES OP DE BANDEN
Voorbeeld:215/60 R 16 94 H
215 =Nominale breedte (afstand in
mm tussen de flanken).
60 =Verhouding hoogte/breedte in
procenten.
R =Radiaalband.
16 =Velgdiameter in inches.
94 =Beladingsindex (laadvermogen).
H =Snelheidsindex.Beladingsindex (draagvermogen)
60 =250 kg84 =500 kg
61 =257 kg85 =515 kg
62 =265 kg86 =530 kg
63 =272 kg87 =545 kg
64 =280 kg88 =560 kg
65 =290 kg89 =580 kg
66 =300 kg90 =600 kg
67 =307 kg91 =615 kg
68 =315 kg92 =630 kg
69 =325 kg93 =650 kg
70 = 335 kg94 =670 kg
71 =345 kg95 =690 kg
72 =355 kg96 =710 kg
73 =365 kg97 =730 kg
74 =375 kg98 =750 kg
75 =387 kg99 =775 kg
76 =400 kg100 = 800 kg
77 =412 kg
101 =825 kg
78 =425 kg102 =850 kg
79 =437 kg103 =875 kg
80 =450 kg104 =900 kg
81 =462 kg105 =925 kg
82 =475 kg106 =950 kg
83 =487 kg
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 220

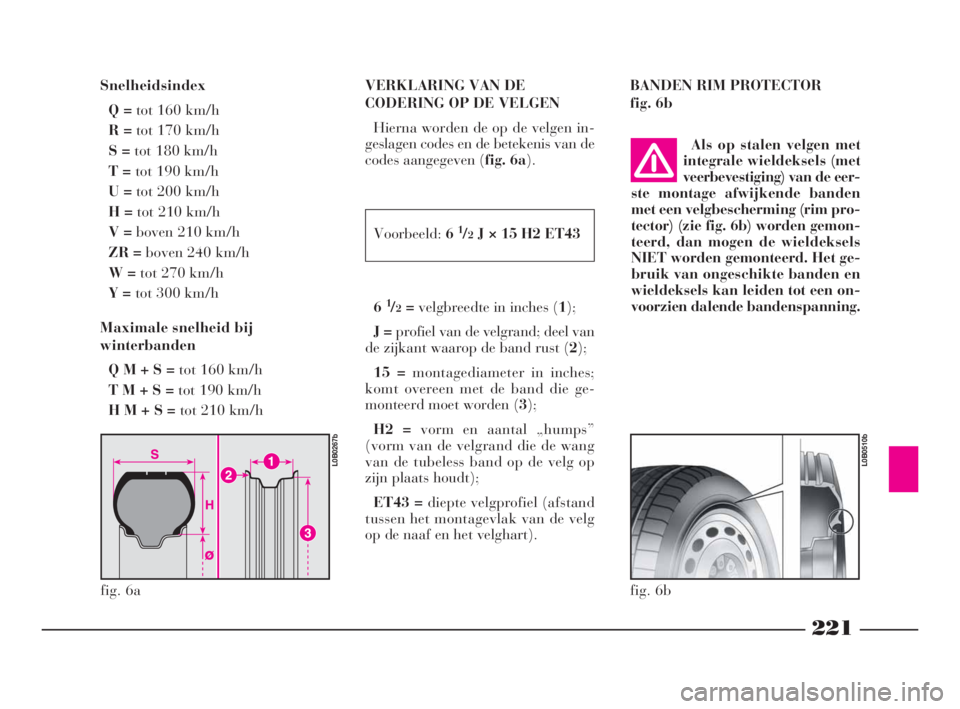

221
Snelheidsindex
Q = tot 160 km/h
R =tot 170 km/h
S =tot 180 km/h
T =tot 190 km/h
U =tot 200 km/h
H =tot 210 km/h
V =boven 210 km/h
ZR =boven 240 km/h
W =tot 270 km/h
Y =tot 300 km/h
Maximale snelheid bij
winterbanden
Q M + S =tot 160 km/h
T M + S =tot 190 km/h
H M + S =tot 210 km/hVERKLARING VAN DE
CODERING OP DE VELGEN
Hierna worden de op de velgen in-
geslagen codes en de betekenis van de
codes aangegeven (fig. 6a).
Voorbeeld:6
1/2J × 15 H2 ET43
6
1/2=velgbreedte in inches (1);
J =profiel van de velgrand; deel van
de zijkant waarop de band rust (2);
15 =montagediameter in inches;
komt overeen met de band die ge-
monteerd moet worden (3);
H2 =vorm en aantal „humps”
(vorm van de velgrand die de wang
van de tubeless band op de velg op
zijn plaats houdt);
ET43 =diepte velgprofiel (afstand
tussen het montagevlak van de velg
op de naaf en het velghart).BANDEN RIM PROTECTOR
fig. 6b
fig. 6b
L0B0510b
fig. 6a
L0B0267b
Als op stalen velgen met
integrale wieldeksels (met
veerbevestiging) van de eer-
ste montage afwijkende banden
met een velgbescherming (rim pro-
tector) (zie fig. 6b) worden gemon-
teerd, dan mogen de wieldeksels
NIET worden gemonteerd. Het ge-
bruik van ongeschikte banden en
wieldeksels kan leiden tot een on-
voorzien dalende bandenspanning.
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 221

222
Stalen velgen
Banden
Reservewiel
SPANNING BIJ KOUDE BANDEN
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorge-
schreven waarde. Controleer de bandenspanning nogmaals als de banden koud zijn.
2.0 JTD – 2.2 JTD
7J × 16"
215/60 R16
normale afmetingen met stalen velg
Achter
3,4 Voor
2,5
Achter
2,5 Voor
2,5Onbelast Volledige belading
Bandenmaat
215/60 R16
fig. 7
L0B0264b
Op het plaatje op het linker voorportier (fig. 7) zijn de volgende gegevens aange-
geven:A– bandenspanning onbelast, B– bandenspanning bij volledige belading,
C– bandenmaat, D– velgmaat, E– type op auto gemonteerde band, F– identifi-
catiecode fabricagedatum auto, G– leeg vakje, H– lakcode carrosseriekleur,
I– chassisnummer.
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 222

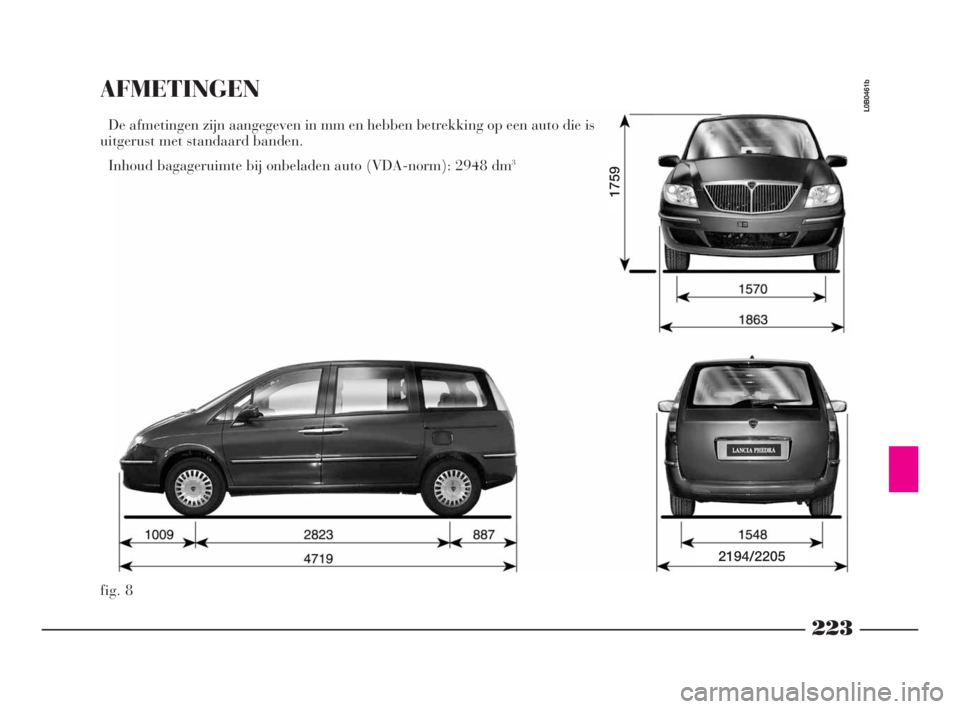

223
fig. 8
L0B0461b
AFMETINGEN
De afmetingen zijn aangegeven in mm en hebben betrekking op een auto die is
uitgerust met standaard banden.
Inhoud bagageruimte bij onbeladen auto (VDA-norm): 2948 dm
3
1759
2194/2205
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 223

224
PRESTATIES
2.0 JTD
120 pk
180
12,9
34,32.0 JTD
136 pk
190
11,4
33,02.2 JTD
170 pk
200
10,0
31,42.2 JTD
170 pk automaat
197
11,7
32,3
Maximum snelheid (*) km/h
Acceleratie van 0 tot 100 km/h sec.
Kilometer met staande start sec.
(*) Toegestaan na de inrijperiode van de auto.
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 224

225
GEWICHTEN
kg
Leeggewicht
(met alle vloeistoffen, brandstoftank
voor 90% gevuld en zonder optionals):
Maximaal toegestaan gewicht (1)
– vooras:
– achteras:
– totaal:
Max. dakbelasting
Trekgewichten
– geremd:
– ongeremd:
Max. gewicht op de trekhaak
(geremde aanhanger):
(1) Waarden mogen niet worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zodanig wordt beladen dat
deze limieten niet worden overschreden.6 zitplaatsen
1846÷1949
1253
1277
2530
100
–
750
735/7/8 zitplaatsen
1811÷1976
1259
1271
2530
100
–
750
72 2.0 JTD 120 pk2.0 JTD 136 pk
5/7/8 zitplaatsen
1818÷1983
1263
1267
2530
100
–
750
76 6 zitplaatsen
1854÷1957
1256
1274
2530
100
–
750
76
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 225

226
6 zitplaatsen
1902÷1988
1304
1266
2570
100
–
750
755/7/8 zitplaatsen
1875÷2017
1318
1252
2570
100
–
750
75 2.2 JTD 170 pk 2.2 JTD 170 pk automaat6 zitplaatsen
1930÷2016
1336
1274
2610
100
–
750
805/7/8 zitplaatsen
1898÷2045
1346
1264
2610
100
–
750
75kg
Leeggewicht
(met alle vloeistoffen, brandstoftank
voor 90% gevuld en zonder optionals):
Maximaal toegestaan gewicht (1)
– vooras:
– achteras:
– totaal:
Max. dakbelasting
Trekgewichten
– geremd:
– ongeremd:
Max. gewicht op de trekhaak
(geremde aanhanger):
(1) Waarden mogen niet worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zodanig wordt beladen dat
deze limieten niet worden overschreden.
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 226

VULLINGSTABEL
Brandstoftank:– inclusief een reserve van:
Motorkoelsysteem:
Carter en filter:
Versnellingsbak/differentieel:
Automatische versnellingsbak/
differentieel:
Hydraulische stuurbekrachtiging:
Elektrohydraulische
stuurbekrachtiging:
Hydraulisch remcircuit met:
ABS (met ESP):
Reservoir ruitensproeiers
voor/achter/koplampsproeiers:
227
2.0 JTD
136 pk
liter
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5Voorgeschreven
brandstof
aanbevolen producten
Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van 50% water
enPARAFLU
UP(rood)
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
Mengsel van water
enTUTELA
PROFESSIONAL SC 35 2.0 JTD
120 pk
liter
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 227

228
2.2 JTD
170 pk
litri
80
8
9
4,75
–
–
1,2
1,2
0,93
7,52.2 JTD
170 pk automaat
litri
80
8
9
4,75
–
3/4
1,2
1,2
0,93
7,5
Brandstoftank:– inclusief een reserve van:
Motorkoelsysteem:
Carter en filter:
Versnellingsbak en differentieel:
Automatische versnellingsbak
en differentieel:
Hydraulische stuurbekrachtiging:
Elektrohydraulische
stuurbekrachtiging:
Hydraulisch remcircuit
met antiblokkeersysteem ABS:
Reservoir ruitensproeiers
voor/achter/koplampsproeiers:Voorgeschreven
brandstof
Aanbevolen producten
Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van 50% water
enPARAFLU
UP(rood)
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
Mengsel van water en
TUTELA PROFESSIONAL SC 35
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 228

229
VLOEISTOFFEN EN SMEERMIDDELEN
SPECIFICATIE VAN DE PRODUCTEN
Gebruik
Voor dieselmotoren zijn, in noodgevallen wanneer er geen originele producten beschikbaar zijn, smeermiddelen met de minimale speci-
ficaties ACEA B4 toegestaan; in dit geval worden niet de maximale prestaties van de motor gegarandeerd en wordt aanbevolen zo snel
mogelijk het smeermiddel door een smeermiddel te vervangen dat door de Lancia-dealer wordt aanbevolen.
Als producten gebruikt worden met lagere specificaties dan ACEA B4 - SAE 5W-40 voor dieselmotoren, kan de motor beschadigen en
kan de garantie vervallen.
Verzoek onder zeer strenge klimatologische omstandigheden de dealer de producten van PETRONAS LUBRICANTS te gebruiken.Originele vloeistoffen
en smeermiddelen
SELENIA WR
Contractual Technical
Reference N° F515.D06Vervangingsinterval Specificaties van de smeermiddelen en vloeistoffen
voor een correct functioneren van de auto
Synthetische motorolie SAE 5W-40
KwalificatieFIAT 9.55535-N2 Smeermiddelen
voor dieselmotorenVolgens het
onderhoudsschema
en jaarlijks
inspectieschema
