Lancia Thema 2011 Instructieboek (in Dutch)

Locatie Patroonzekering Minizekering Omschrijving
10 30 A roze — Bestuurdersportier
11 30 A roze — Passagiersportier
12 — 20 A geel Sigarettenaanstekers, instrumentenpaneel en aansluitcon-tact achterconsole
15 40 A groen — Verwarmings-/aircoventilator
16 — — Zekering — Reserve
17 — — Zekering — Reserve
18 — — Zekering — Reserve
19 — — Zekering — Reserve
20 — — Zekering — Reserve
21 — — Zekering — Reserve
22 — — Zekering — Reserve
23 — 10 A rood Brandstofklep/diagnosepoort
24 — 15 A blauw Radioscherm
25 — 10 A rood Bewaking bandenspanning
26 — — Zekering — Reserve
27 — 25 amp Blanco Versterker
31 — 25 amp Blanco Elektrisch verstelbare stoelen
32 — 15 A blauw HVAC-module/groep
33 — 15 A blauw Contactschakelaar/draadloze module
34 — 10 A rood Module stuurkolom/klok
35 — 10 A rood Sensor accu
36 — — Zekering — Reserve
37 — 15 A blauw Radio
38 — 20 A geel Aansluitcontact in armsteun
40 — — Zekering — Reserve
41 — — Zekering — Reserve
42 30 A roze — Ontwaseming achter
43 — 25 amp Blanco Verwarmde stoelen achter/stuurwiel
44 — 10 A rood Parkeerhulp/dode hoek/camera
45 — 15 A blauw Groep/achteruitkijkspiegel/kompas
285

Locatie Patroonzekering Minizekering Omschrijving
46 — 10 A rood Adaptieve cruisecontrol
47 — 10 A rood Adaptieve verlichting vóór
48 — 20 A geel Actieve vering
49 — — Zekering — Reserve
50 — — Zekering — Reserve
(51) — 20 A geel Verwarmbare voorstoelen
52 — 10 A rood Verwarmde bekerhouders/schakelaars verwarmde stoelenachter
53 — 10 A rood HVAC-module/binnentemperatuursensor
54 — — Zekering — Reserve
55 — — Zekering — Reserve
56 — — Zekering — Reserve
57 — — Zekering — Reserve
58 — 10 A rood Airbagmodule
59 — — Zekering — Reserve
60 — — Zekering — Reserve
61 — — Zekering — Reserve
62 — — Zekering — Reserve
63 — — Zekering — Reserve
64 — 25 amp Blanco Achterruiten
65 — 10 A rood Airbagmodule
66 — — Zekering — Reserve
67 — 15 A blauw Run Sense
68 — 15 A blauw Verlichting/zonwering achter
69 — — Zekering — Reserve
70 — — Zekering — Reserve
286

STALLEN VAN DE AUTO
Als u meer dan 3 weken geen gebruik
maakt van uw auto, dient u voor-
zorgsmaatregelen te nemen ter be-
scherming van de accu.
 De minkabel (-) van de accu losne-men.
 Wanneer u de auto stalt, of twee weken of langer niet gebruikt (bijv.
bij vakantie), laat het aircosysteem
dan bij stationair toerental vijf mi-
nuten lang draaien in de buiten-
lucht met een hoge aanjagersnel-
heid. Zo krijgt het systeem
voldoende smering en is de kans op
schade aan de aircocompressor mi-
niem wanneer u het systeem weerstart. VERVANGINGSLAMPEN
Interieur Gloeilampnummer
Verlichting make-upspiegel/
kaartleeslampen . . . . . . . . . . W5W
Kofferruimteverlichting . . . . . . 562
Leeslampjes in
plafondconsole . . . . . . . . . . . . 578
Lampjes zonneklep . . . . . . . A6220
Verlichting handschoenenkastje
(voor bepaalde uitvoeringen/
markten) . . . . . . . . . . . . . . . . 194
Instapverlichting . . . . . . . . . . . 562Schakelstandindicatie-
lamp . . . . . . . . . . . . . JKLE14140
Optioneel portierbak /
bekerhouder . . . . . . . . . . . . . LED
(onderhoud bij erkende dealer)
OPMERKING:
Informeer bij uw dealer voor in-
structies over het vervangen van
verlichte schakelaars.
Alle interieurgloeilampen hebben een
glazen voet van het wig- of patroon-
type. Gloeilampjes met aluminium
fitting zijn niet goedgekeurd en moe-
ten bij vervanging niet worden ge-bruikt. Exterieur Gloeilampnummer
Dimlicht/grootlicht (bi-xenon
koplamp) . . . . . . . . . . . . . . . . D3S
(onderhoud bij erkende dealer)
Richtingaanwijzer
vóór . . . . . . . . . . . . . . PSY24WSV Parkeerlicht
vóór . . . . . . . . . . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Dagverlichting . . . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Mistlamp vóór (voor bepaalde
uitvoeringen/markten) . . . . . . H11
Parkeerlicht vóór . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Markeerverlichting vóór . . . . . LED
(onderhoud bij erkende dealer)
Zijknipperlichten . . . . . . . . . . LED
(onderhoud bij erkende dealer)
Achterlicht/remlicht/
markeerverlichting . . . . . . . . . LED
(onderhoud bij erkende dealer)
Richtingaanwijzer achter . . WY21W
Mistlichten achter. . . . . . . . . . LED
(onderhoud bij erkende dealer)
Achteruitrijlamp . . . . . . . . . W16W
Derde remlicht (CHMSL) . . . . LED
(onderhoud bij erkende dealer)
Kentekenverlichting . . . . . . . W5W
287

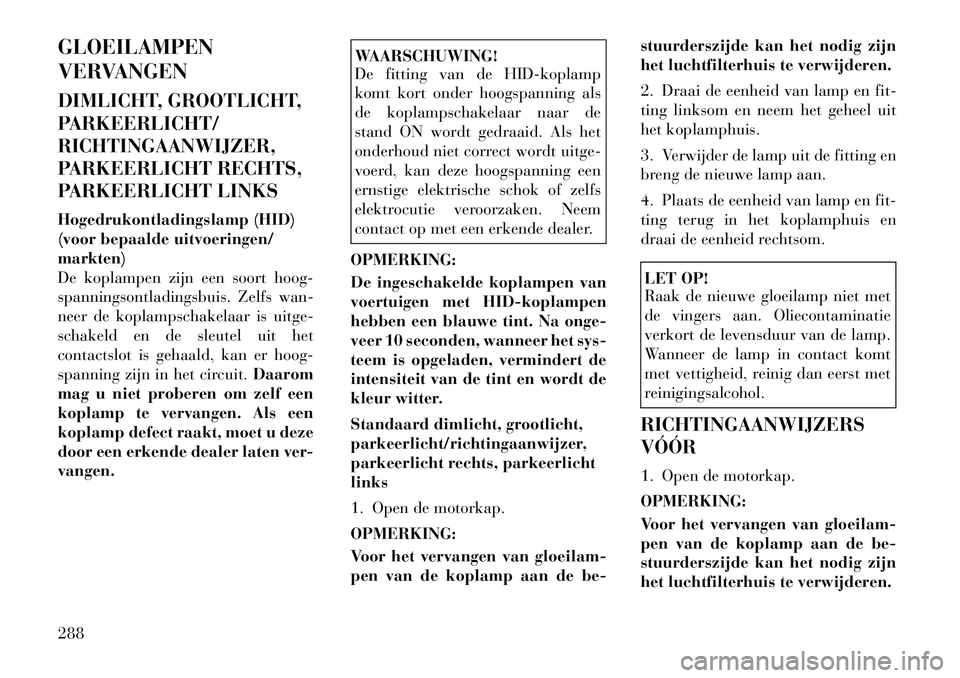

GLOEILAMPEN
VERVANGEN
DIMLICHT, GROOTLICHT,
PARKEERLICHT/RICHTINGAANWIJZER,
PARKEERLICHT RECHTS,
PARKEERLICHT LINKS
Hogedrukontladingslamp (HID)
(voor bepaalde uitvoeringen/markten)
De koplampen zijn een soort hoog-
spanningsontladingsbuis. Zelfs wan-
neer de koplampschakelaar is uitge-
schakeld en de sleutel uit het
contactslot is gehaald, kan er hoog-
spanning zijn in het circuit.Daarom
mag u niet proberen om zelf een
koplamp te vervangen. Als een
koplamp defect raakt, moet u deze
door een erkende dealer laten ver-vangen.
WAARSCHUWING!
De fitting van de HID-koplamp
komt kort onder hoogspanning als
de koplampschakelaar naar de
stand ON wordt gedraaid. Als het
onderhoud niet correct wordt uitge-
voerd, kan deze hoogspanning een
ernstige elektrische schok of zelfs
elektrocutie veroorzaken. Neem
contact op met een erkende dealer.
OPMERKING:
De ingeschakelde koplampen van
voertuigen met HID-koplampen
hebben een blauwe tint. Na onge-
veer 10 seconden, wanneer het sys-
teem is opgeladen, vermindert de
intensiteit van de tint en wordt de
kleur witter.
Standaard dimlicht, grootlicht,
parkeerlicht/richtingaanwijzer,
parkeerlicht rechts, parkeerlichtlinks
1. Open de motorkap.OPMERKING:
Voor het vervangen van gloeilam-
pen van de koplamp aan de be- stuurderszijde kan het nodig zijn
het luchtfilterhuis te verwijderen.
2. Draai de eenheid van lamp en fit-
ting linksom en neem het geheel uit
het koplamphuis.
3. Verwijder de lamp uit de fitting en
breng de nieuwe lamp aan.
4. Plaats de eenheid van lamp en fit-
ting terug in het koplamphuis en
draai de eenheid rechtsom.
LET OP!
Raak de nieuwe gloeilamp niet met
de vingers aan. Oliecontaminatie
verkort de levensduur van de lamp.
Wanneer de lamp in contact komt
met vettigheid, reinig dan eerst met
reinigingsalcohol.
RICHTINGAANWIJZERS VÓÓR
1. Open de motorkap. OPMERKING:
Voor het vervangen van gloeilam-
pen van de koplamp aan de be-
stuurderszijde kan het nodig zijn
het luchtfilterhuis te verwijderen.
288

2. Verwijder de plastic kap aan de
achterzijde van het koplamphuis.
3. Knijp de twee lippen aan de zij-
kant van de fitting in en trek de gloei-
lamp recht uit de mistlamp.
4. Breng de nieuwe gloeilamp en
stekker recht in het lamphuis aan tot
de lamp vastklikt.
5. Plaats de plastic kap terug op het koplamphuis. RICHTINGAANWIJZER
ACHTER ENACHTERUITRIJLAMPEN
1. Open het kofferdeksel.
2. Verwijder de kofferbakbekleding
door de boodschappentashaak te ver-
wijderen (gebruik een T-20-
torxschroevendraaier of gelijkwaar-
dig gereedschap), maak de
bevestiging los en verwijder de af-dichtstrip.
3. Trek de kofferbaklade eruit, zodat
u bij de vleugelmoeren van het achter-
licht kunt.4. Verwijder de drie vleugelmoeren
aan de achterzijde van het achter-lichthuis.
5. Trek het achterlichthuis zover van
het voertuig totdat u bij de elektrische
verbinding kunt.
6. Druk het borglipje van de stekker
naar de zijkant.
7. Maak de stekker los.
8. Maak het lamphuis verder los tot-
dat u bij de gloeilamp(en) kunt.
9. Draai de lamp en lampfitting
linksom uit het achterlicht.
10. Verwijder de lamp uit de fitting
en breng de nieuwe lamp aan.
11. Plaats de eenheid van lamp en
fitting terug in het achterlicht en draai
de eenheid rechtsom.
12. Plaats het achterlicht, de bevesti-
gingen, de stekker en de kofferbakbe-
kleding terug.
13. Sluit het kofferdeksel.
Kentekenverlichting
1. Verwijder de schroeven waarmee
de lamp aan het achterbumperpaneel
is bevestigd.
2. Verwijder de eenheid van gloei-
lamp en fitting.
3. Verwijder de lamp uit de fitting en
breng de nieuwe lamp aan.
4. Plaats de eenheid van gloeilamp en
fitting terug.
5. Bevestig de lamp op het achterpa-
neel en monteer de schroeven.
1 — Gloeilamp kentekenverlichting
2 — Fitting
289

INHOUD VLOEISTOFFEN
Metrisch
Brandstof (ongeveer)
Alle motoren 72 liter
Motorolie met filter
3,6 liter motor 5,6 liter
3,0-liter dieselmotor 9,2 liter
Motorkoelsysteem*
3,6 liter motor 9,5 liter
3,0-liter dieselmotor 12 liter
* Inclusief verwarming en koelvloeistofreservoir gevuld tot aan MAX-peil.
290

VLOEISTOFFEN, SMEERMIDDELEN EN ORIGINELE ONDERDELEN MOTORComponent Vloeistof, smeermiddel of origineel onderdeel
Koelvloeistof Een mengsel van gedemineraliseerd water en PARAFLU UP* in een mengver-houding van 50% dat voldoet aan kwalificatie FIAT 9.55523 antivries/
koelvloeistof of een gelijkwaardig product.
Motorolie – 3,6 liter motor Geheel synthetische motorolie SELENIA K POWER met viscositeitsgraad SAE
5W-30 die voldoet aan kwalificatie FIAT 9.55535 API SN, ILSAC GF-5 of een
gelijkwaardig product.
Motorolie — 3,0L dieselmotor Geheel synthetische motorolie SELENIA MULTIPOWER C3 met viscositeits-
graad SAE 5W-30 die voldoet aan kwalificatie FIAT 9.55535 API SM/CF,
ACEA C3 of een gelijkwaardig product.
Bougies - 3,6 liter motor RER8ZWYCB4 (elektrodenafstand 1,1 mm)
Brandstofkeuze 3,6l-motor Octaangetal 91
Brandstofkeuze - 3,0L dieselmotor Tank kwaliteitsdiesel bij een benzinestation van een bekend merk. Als de auto
wordt blootgesteld aan extreme kou (temperatuur lager dan ­7°C) of langdurig
moet werken bij lagere temperaturen dan normaal, gebruik dan op het klimaat
afgestemde dieselbrandstof nr. 2 of verdun dieselbrandstof nr. 2 met 50% die-
selbrandstof nr. 1 Dit zorgt voor betere bescherming tegen bevriezing van de
brandstof of wasvorming op de brandstoffilters. Gebruik voor deze auto uit-
sluitend hoogwaardige diesel welke voldoet aan de richtlijnen van EN
590. Ook biodieselmengsels welke voldoen aan EN 590 kunnen wordengebruikt.
Brandstoftoevoeging - 3,0L dieselmo-tor TUTELA DIESEL ART Contractual Technical Reference N° F601.L06) – Om
gemengd te worden met diesel (25 cl per 10 liter)
291

OPMERKING:
 Voor dieselmotoren mogen ingeval van nood, als de originele
producten niet beschikbaar
zijn, smeermiddelen worden ge-
bruikt die minimaal voldoen aan ACEA C3. In dat geval wor-
den optimale motorprestaties
niet gegarandeerd en moeten de
smeermiddelen zo snel mogelijk
bij een LANCIA dealer door de
aanbevolen producten wordenvervangen. Het gebruik van producten die
niet voldoen aan de specificaties
ILSAC GF-5 voor benzinemoto-
ren en ACEA C3 voor dieselmo-
toren kan beschadigingen aan
de motor veroorzaken die niet
gedekt worden door de garantie.
CHASSISComponent Vloeistof, smeermiddel of origineel onderdeel
Automatische versnellingsbak – 3,6L motor Raadpleeg uw Lancia-dealer.
Automatische versnellingsbak – 3,0Ldieselmotor Geheel synthetisch smeermiddel dat voldoet aan kwalificatie FIAT 9.55550-
AV3 (TUTELA TRANSMISSION STARFLUID 7S Contractual Technical Refe-
rence No. F037.F11).
Hoofdremcilinder Synthetische vloeistof, FMVSS nr. 116, DOT 4, ISO 4925 SAE J-1704. Kwalifi-
catie FIAT 9,55597 (TUTELA TOP 4 Contractual Technical Reference No.F001.A93)
Vloeistofreservoir stuurbekrachtiging Geheel synthetisch smeermiddel dat voldoet aan kwalificatie FIAT 9.55550-
AG3 (TUTELA TRANSMISSION GI/R Contractual Technical Reference No.F428.H04).
Achteras Synthetisch smeermiddel SAE 75W–140, API GL-5, SAE J2360 dat voldoet
aan kwalificatie FIAT 9.55550-DA5 (TUTELA TRANSMISSION X-ROAD
Contractual Technical Reference No. F140.F11).
Homokinetische koppelingen wielzijde Vet met molybdeendisulfide, voor gebruik bij hoge temperaturen. FIAT
9.55580-certificatie. NL.GI. Indringingsgetal 1-2 (TUTELA ALL STAR Con-
tractual Technical Reference No. F702.G07)
Homokinetische koppelingen differen-tieelzijde Vet voor homokinetische koppelingen met een lage wrijvingscoëfficiënt. FIAT
9.55580-certificatie. NL.GI. Indringingsgetal 0-2 (TUTELA STAR 700 Con-
tractual Technical Reference No. F701.C07)
292

8
ONDERHOUDSSCHEMA'S
 ONDERHOUDSSCHEMA . . . . . . . . . . . . . . . . . . 294  ONDERHOUDSSCHEMA —BENZINEMOTOR . . . . . . . . . . . . . . . . . . . . . . 294
 Onderhoudsschema — dieselmotoren . . . . . . 297
293

ONDERHOUDSSCHEMA
ONDERHOUDSSCHEMA — BENZINEMOTOR
De geplande onderhoudsbeurten in
dit instructieboekje moeten op de
aangeduide tijdstippen of kilometer-
standen worden uitgevoerd om u zo-
veel mogelijk voordeel, maximale be-
trouwbaarheid en prestaties te
bieden. Maar door vaak op het terrein
rijden, vele korte trips of andere
zware rijomstandigheden, kan een ex-
tra onderhoudsbeurt noodzakelijk
zijn om de auto in goede conditie te
houden. Inspectie en onderhoud kunt
u ook best laten uitvoeren iedere keer
u een defect vermoedt.
Het indicatiesysteem "Olie verversen"
herinnert u eraan dat uw auto een
onderhoudsbeurt nodig heeft.
Op voertuigen uitgerust met het elek-
tronische voertuigeninformatiecen-trum (EVIC) wordt "Olie verversen"
weergegeven op het EVIC en er klinkt
een geluidssignaal om aan te geven
dat de olie ververst moet worden.
Het bericht "Olie verversen" licht op
bij ongeveer 11.200 km nadat de laat-
ste oliebeurt werd uitgevoerd. Laat
het onderhoud zo snel mogelijk, bin-
nen 800 km, uitvoeren. OPMERKING:
 Het bericht "Olie verversen"
weet niet wanneer de laatste
oliebeurt heeft plaatsgehad.
Ververs de olie van uw auto als
de laatste verversingsbeurt lan-
ger dan zes maanden geleden is,
ook wanneer het bericht "Olie
verversen" NIET oplicht.
 Ververs de olie van uw auto va- ker als u de auto gedurende lan-
gere tijd gebruikt als terreinwa-gen.  Onder geen beding mogen de in-
tervaltermijnen voor olieverver-
sing groter zijn dan 12.000 km of
6 maanden, afhankelijk van wat
eerst komt.
De erkende dealer stelt het bericht
"Olie verversen" opnieuw in nadat de
oliebeurt heeft plaats gehad. Als deze
geplande oliebeurt wordt verricht
door iemand anders dan uw erkende
dealer, kan het bericht worden terug-
gesteld door de stappen te volgen uit
"Elektronisch voertuiginformatiecen-
trum" onder "de functies op uw dash-
board".
LET OP!
Als het vereiste onderhoud achter-
wege wordt gelaten, kan uw auto
hierdoor schade oplopen.
294
