Lancia Thema 2014 Instructieboek (in Dutch)

INSTRUMENTENGROEP
185

BESCHRIJVINGEN
INSTRUMENTENGROEP
1. Toerenteller
Deze meter meet het aantal omwente-
lingen per minuut van de motor
(omw/min x 1000).
2. Controlelampje parkeerlichten/
koplampen AANDit lampje brandt wanneer
de parkeerlichten of kop-
lampen zijn ingeschakeld.
3.
Controlelampjes
richtingaanwijzer
Het pijltje knippert tegelij-
kertijd met de richtingaan-
wijzer nadat u de richting-
aanwijzerhendel naar
boven of naar beneden hebt geduwd.
Als de voertuigelektronica detecteert
dat langer dan 1,6 km wordt gereden
met een ingeschakelde richtingaan-
wijzer, hoort u een continu geluidssig-
naal om u hierop attent te maken.
Wanneer een van de controlelampjes
snel knippert, controleer dan aan de buitenzijde van de auto of een lamp
defect is.
4. Controlelampje mistlampen vóór
Dit lampje gaat branden
wanneer de mistlampen
vóór zijn ingeschakeld.
5. Controlelampje mistachterlicht
Dit lampje gaat branden wan-
neer de mistachterlichten zijn
ingeschakeld.
6. Controlelampje grootlicht
Dit controlelampje geeft aan
dat het grootlicht is ingescha-
keld. Druk de multifunctionele hendel
naar voren om het grootlicht in te
schakelen en trek de hendel terug
naar de normale stand om terug te
keren naar dimlicht.
7. Scherm kilometerteller/
elektronisch voertuiginformatiecen-
trum (EVIC)
Scherm kilometerteller
De kilometerteller geeft het aantal ki-
lometers aan dat de auto in totaal
heeft gereden. Scherm elektronisch voertuiginfor-
matiecentrum (EVIC)
Het elektronische voertuiginformatie-
centrum (EVIC) heeft een interactief
scherm dat zich in de instrumenten-
groep bevindt. Raadpleeg het hoofd-
stuk "Elektronisch voertuiginforma-
tiecentrum (EVIC)" voor meer
informatie hierover.
De schakelstand wordt apart weerge-
geven in het EVIC-scherm. Hiermee
wordt de gekozen versnelling van de
automatische versnellingsbak weer-
gegeven.
OPMERKING:
U moet het rempedaal intrappen
voordat u uit de stand PARK
schakelt.
De hoogste beschikbare versnel- ling wordt linksonder in het
elektronische voertuiginforma-
tiecentrum (EVIC) aangegeven
als de functie Electronic Range
Select (ERS) actief is. Gebruik
de +/- keuzeschakelaar op de
schakelhendel om ERS te active-
ren (voor bepaalde
186

uitvoeringen/landen). Raad-
pleeg de paragraaf "Automati-
sche versnellingsbak" in het
hoofdstuk "Starten en rijden"
voor meer informatie hierover.
8. Bandenspanningslampje
Alle banden, ook de reser-
veband (indien aanwezig)
moeten elke maand worden
gecontroleerd wanneer ze
koud zijn en opgepompt tot de ban-
denspanning die door de fabrikant
wordt aanbevolen op de bandenspan-
ningensticker.
Als extra veiligheidsvoorziening is uw
auto uitgerust met een bandenspan-
ningscontrolesysteem, dat ervoor
zorgt dat het bandenspanningslampje
gaat branden wanneer de spanning
van een of meer banden veel te laag is.
Als het bandenspanningslampje gaat
branden, moet u zo snel mogelijk
stoppen en uw banden controleren en
deze tot de juiste bandenspanning op-
pompen. Als u met een veel te lage
bandenspanning rijdt, raakt de band oververhit en kan de band defect ra-
ken. Een te lage bandenspanning ver-
hoogt ook het brandstofverbruik, ver-
mindert de levensduur van de band en
kan het rij- en remgedrag van de auto
nadelig beïnvloeden.
Het bandenspanningscontrolesys-
teem is geen vervanging voor juist on-
derhoud van uw banden. Het is de
verantwoordelijkheid van de bestuur-
der om de juiste bandenspanning te
handhaven, zelfs wanneer de banden-
spanning nog niet het lage niveau
heeft bereikt waarbij het banden-
spanningslampje gaat branden.
Uw voertuig is ook uitgerust met een
controlelampje voor storingen van het
bandenspanningscontrolesysteem,
dat gaat branden wanneer het sys-
teem niet goed werkt. Het controle-
lampje voor storingen van het ban-
denspanningscontrolesysteem werkt
in combinatie met het bandenspan-
ningslampje. Als het systeem een sto-
ring detecteert, knippert het lampje
gedurende ongeveer één minuut,
waarna het continu gaat branden. Zo-
lang er sprake van een storing is,
wordt deze reeks telkens herhaaldwanneer de auto wordt gestart. Als
het storingslampje brandt, is het mo-
gelijk dat lage bandenspanning niet
wordt gedetecteerd of gemeld. Storin-
gen van het bandenspanningscontro-
lesysteem kunnen optreden om ver-
schillende redenen, waaronder de
installatie van vervangende of alter-
natieve banden of wielen. Controleer
altijd het controlelampje voor storin-
gen van het bandenspanningscontro-
lesysteem nadat een of meer banden
of wielen van het voertuig zijn vervan-
gen om er zeker van te zijn dat de
vervangende of alternatieve banden
en wielen de juiste werking van het
bandenspanningscontrolesysteem
niet verhinderen.
187

LET OP!
Het bandenspanningscontrolesys-
teem is geoptimaliseerd voor de ori-
ginele banden en wielen. De ban-
denspanning en waarschuwing van
het bandenspanningscontrolesys-
teem zijn ingesteld voor de banden-
maat van uw auto. Het gebruik van
vervangende onderdelen met een
andere maat, type en/of stijl kan
leiden tot een ongewenste werking
van het systeem of schade aan de
sensoren. Door het gebruik van
niet-originele wielen kunnen de
sensoren beschadigd raken. Ge-
bruik geen bandenafdichtingsmid-
delen uit blik of balansgewichten
als de auto is uitgerust met een ban-
denspanningscontrolesysteem, om-
dat dit schade aan de sensoren kan
veroorzaken.
9. Storingslampje Het storingslampje maakt
deel uit van het boorddiagno-
sesysteem (OBD) dat de elek-
tronische regelingen van de motor en
de automatische versnellingsbak con-
troleert. Het lampje gaat branden als de contactschakelaar in de stand ON/
RUN wordt gezet, voordat de motor
start. Als het lampje niet gaat branden
wanneer u de contactschakelaar van
OFF naar ON/RUN draait, laat uw
auto dan direct controleren op storin-
gen.
Door sommige oorzaken, zoals slechte
brandstofkwaliteit, kan het storings-
lampje gaan branden nadat de motor
is gestart. Als het lampje blijft bran-
den tijdens enkele normale ritten, is
onderhoud van uw auto noodzakelijk.
In de meeste gevallen kan dan nor-
maal met de auto worden gereden en
is slepen niet noodzakelijk.
LET OP!
Als u lange tijd blijft rijden met een
brandend storingslampje, kan het
motorregelsysteem beschadigd ra-
ken. Het kan ook van invloed zijn
op de brandstofzuinigheid en de rij-
prestatie. Als het lampje knippert,
zal de katalysator vrij snel ernstig
defect raken en zal het motorver-
mogen afnemen. Raadpleeg dan
onmiddellijk uw dealer.
WAARSCHUWING!
Een niet goed werkende katalysa-
tor, zoals hierboven beschreven,
kan warmer worden dan een kata-
lysator die wel goed werkt. Hier-
door kan brand ontstaan als u lang-
zaam rijdt of de auto op brandbaar
materiaal parkeert, zoals droge
planten, hout, karton enz. Dit ern-
stig of zelfs dodelijk letsel tot gevolg
hebben voor de bestuurder, de pas-
sagiers of anderen.
10. Snelheidsmeter
Geeft de rijsnelheid van de auto aan.
11. Vulklepindicatie De pijl in dit pictogram
geeft aan dat de brandstof-
vulklep zich aan de linker-
zijde van de auto bevindt.
12. Brandstofmeter
Wanneer de contactschakelaar in de
stand ON/RUN staat, toont de meter-
naald het brandstofpeil in de tank.
188

13. Waarschuwingslampje voor het
airbagsysteemHet lampje gaat ter controle
vier tot acht seconden bran-
den nadat u de contactscha-
kelaar de eerste keer in de
stand ON/RUN hebt gezet. Wanneer
het lampje niet brandt tijdens het
starten, blijft branden of gaat bran-
den tijdens het rijden, moet het sys-
teem zo snel mogelijk door een er-
kende dealer worden nagekeken.
Raadpleeg de paragraaf "Beveili-
gingssystemen voor inzittenden" in
het hoofdstuk "Uw auto" voor infor-
matie hierover.
14. Waarschuwingslampje voor het
remsysteem
Dit lampje geeft verschil-
lende functies van het rem-
systeem aan, zoals het rem-
vloeistofpeil en het
aantrekken van de handrem. Als het
waarschuwingslampje voor het remsys-
teem gaat branden, is het mogelijk dat
de handrem is aangetrokken, het vloei-
stofpeil in het remvloeistofreservoir te laag is of dat zich een probleem voor-
doet in het reservoir van het ABS-
systeem.
Als het lampje blijft branden wanneer
de handrem niet is aangetrokken en
het remvloeistofpeil in het reservoir
van de hoofdremcilinder zich ter
hoogte van het Full-merkteken be-
vindt, kan er sprake zijn van een sto-
ring in het hydraulische remcircuit of
is er een probleem met de rembe-
krachtiging gedetecteerd door het
ABS-systeem / elektronisch stabili-
teitsregelsysteem (ESP). In dat geval
blijft het lampje branden tot de oor-
zaak is verholpen. Als het probleem
verband houdt met de rembekrachti-
ging, zal de ABS-pomp actief zijn tij-
dens het remmen en voelt u mogelijk
een trilling in het rempedaal.
De dubbel uitgevoerde remcircuits
zorgen voor reserve-remvermogen als
ergens een storing optreedt in het hy-
draulisch systeem. Als er in één helft
van het dubbele remsysteem sprake is
van lekkage, geeft het waarschu-
wingslampje voor het remsysteem dit
aan; het lampje gaat branden wan-
neer het remvloeistofpeil in de hoofd-
remcilinder is gedaald tot onder een
bepaald niveau.
Het lampje blijft branden tot de oor-
zaak is verholpen.
OPMERKING: Het lampje kan
bij het nemen van een scherpe
bocht even knipperen, doordat
dan het vloeistofpeil verandert.
Breng de auto naar de dealer voor
onderhoud en laat het remvloei-
stofpeil controleren.
Als een storing van het remsysteem
wordt aangegeven, laat de auto dan
onmiddellijk repareren.
WAARSCHUWING!
Blijven doorrijden terwijl het rode
waarschuwingslampje voor het
remsysteem brandt, is gevaarlijk.
Een deel van het remsysteem is mo-
gelijk defect. De remweg wordt dan
langer. U kunt een aanrijding ver-
oorzaken. Laat de auto onmiddel-
lijk controleren.
189

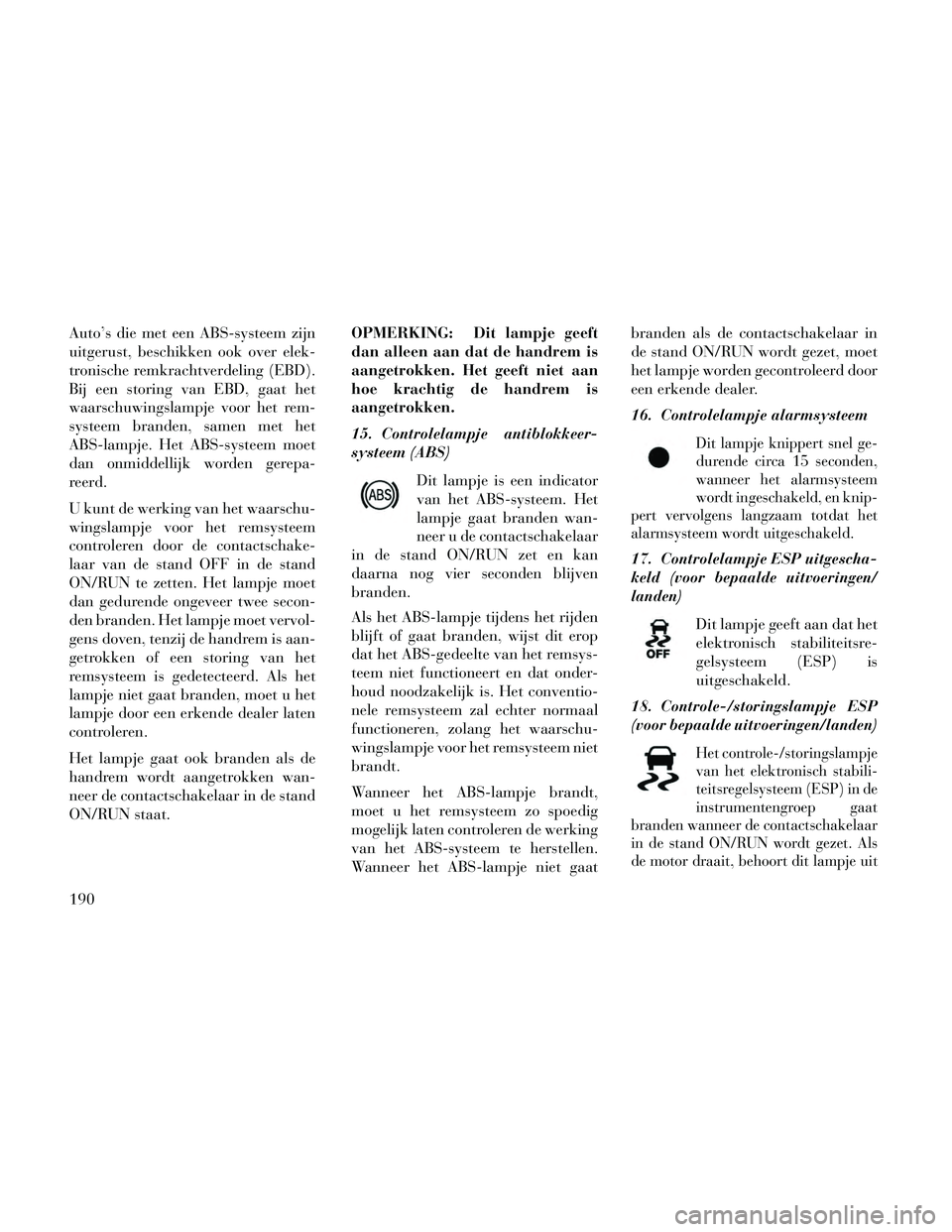

Auto’s die met een ABS-systeem zijn
uitgerust, beschikken ook over elek-
tronische remkrachtverdeling (EBD).
Bij een storing van EBD, gaat het
waarschuwingslampje voor het rem-
systeem branden, samen met het
ABS-lampje. Het ABS-systeem moet
dan onmiddellijk worden gerepa-
reerd.
U kunt de werking van het waarschu-
wingslampje voor het remsysteem
controleren door de contactschake-
laar van de stand OFF in de stand
ON/RUN te zetten. Het lampje moet
dan gedurende ongeveer twee secon-
den branden. Het lampje moet vervol-
gens doven, tenzij de handrem is aan-
getrokken of een storing van het
remsysteem is gedetecteerd. Als het
lampje niet gaat branden, moet u het
lampje door een erkende dealer laten
controleren.
Het lampje gaat ook branden als de
handrem wordt aangetrokken wan-
neer de contactschakelaar in de stand
ON/RUN staat.OPMERKING: Dit lampje geeft
dan alleen aan dat de handrem is
aangetrokken. Het geeft niet aan
hoe krachtig de handrem is
aangetrokken.
15. Controlelampje antiblokkeer-
systeem (ABS)
Dit lampje is een indicator
van het ABS-systeem. Het
lampje gaat branden wan-
neer u de contactschakelaar
in de stand ON/RUN zet en kan
daarna nog vier seconden blijven
branden.
Als het ABS-lampje tijdens het rijden
blijft of gaat branden, wijst dit erop
dat het ABS-gedeelte van het remsys-
teem niet functioneert en dat onder-
houd noodzakelijk is. Het conventio-
nele remsysteem zal echter normaal
functioneren, zolang het waarschu-
wingslampje voor het remsysteem niet
brandt.
Wanneer het ABS-lampje brandt,
moet u het remsysteem zo spoedig
mogelijk laten controleren de werking
van het ABS-systeem te herstellen.
Wanneer het ABS-lampje niet gaat branden als de contactschakelaar in
de stand ON/RUN wordt gezet, moet
het lampje worden gecontroleerd door
een erkende dealer.
16. Controlelampje alarmsysteem
Dit lampje knippert snel ge-
durende circa 15 seconden,
wanneer het alarmsysteem
wordt ingeschakeld, en knip-
pert vervolgens langzaam totdat het
alarmsysteem wordt uitgeschakeld.
17. Controlelampje ESP uitgescha-
keld (voor bepaalde uitvoeringen/
landen)
Dit lampje geeft aan dat het
elektronisch stabiliteitsre-
gelsysteem (ESP) is
uitgeschakeld.
18. Controle-/storingslampje ESP
(voor bepaalde uitvoeringen/landen)
Het controle-/storingslampje
van het elektronisch stabili-
teitsregelsysteem (ESP) in de
instrumentengroep gaat
branden wanneer de contactschakelaar
in de stand ON/RUN wordt gezet. Als
de motor draait, behoort dit lampje uit
190

te gaan. Wanneer controle-/
storingslampje ESP continu blijft bran-
den terwijl de motor draait, is een sto-
ring gedetecteerd in het ESP-systeem.
Als het lampje blijft branden nadat er
verschillende keren is gestart en u
meerdere kilometers hebt gereden met
een snelheid hoger dan 48 km/u, dient
u zo snel mogelijk contact op te nemen
met uw erkende dealer om het pro-
bleem te laten opsporen en verhelpen.
OPMERKING:
Het controlelampje ESP uitge-schakeld en het controle-/
storingslampje ESP gaan kort
branden wanneer de contact-
schakelaar in de stand ON/RUN
wordt gezet.
Telkens wanneer de contact- schakelaar in de stand ON/RUN
wordt gezet, wordt het ESP-
systeem ingeschakeld, ook wan-
neer dit eerder werd
uitgeschakeld.
Het ESP-systeem maakt zoe- mende of klikkende geluiden
wanneer het actief is. Dit is nor-
maal. De geluiden houden op wanneer ESP inactief wordt na
de manoeuvre die de activering
van het ESP-systeem heeft ver-
oorzaakt.
19. Waarschuwingslampje voor de
veiligheidsgordels
Dit lampje gaat ter controle
vier tot acht seconden branden
nadat u de contactschakelaar
de eerste keer in de stand ON/RUN
hebt gezet. Als tijdens deze gloeilamp-
controle de veiligheidsgordel voor de
bestuurder niet is vastgegespt, hoort u
een geluidssignaal. Als na de gloei-
lampcontrole of tijdens het rijden de
veiligheidsgordel van de bestuurder
(voor bepaalde uitvoeringen/landen)
niet is vastgegespt, gaat het waar-
schuwingslampje voor de veiligheids-
gordels branden en klinkt er een ge-
luidssignaal. Raadpleeg de paragraaf
"Beveiligingssystemen voor inzitten-
den" in het hoofdstuk "Uw auto" voor
informatie hierover. 20. Temperatuurmeter
De temperatuurmeter geeft de tempe-
ratuur van de koelvloeistof aan. Als de
meternaald het normale aanwijst,
werkt het koelsysteem naar behoren.
De meternaald geeft vaak een hogere
temperatuur aan tijdens het rijden bij
warm weer, op hellingen, of met aan-
hanger. De bovenlimiet van het nor-
male temperatuurbereik mag niet
wordt overschreden.
LET OP!
Als u blijft rijden met een overver-
hit koelsysteem, kan schade aan de
auto ontstaan. Wanneer de tempe-
ratuurmeter in de "H"-zone staat,
zet dan de auto veilig stil aan de
kant van de weg. Laat de auto met
uitgeschakelde airco stationair
draaien tot de meternaald weer in
het normale bereik staat. Als de
meternaald op "H" blijft staan en u
ononderbroken geluidssignalen
hoort, zet de motor dan direct af en
neem contact op met een erkende
dealer voor service.
191

WAARSCHUWING!
Een te warm koelsysteem is gevaar-
lijk. Hete koelvloeistof en stoom uit
de radiateur kunnen ernstige
brandwonden veroorzaken. Bel een
erkende dealer voor service wan-
neer de motor van uw auto overver-
hit is. Als u besluit zelf onder de
motorkap te kijken, raadpleeg dan
het hoofdstuk "Onderhoud van uw
auto". Volg de waarschuwingen in
het hoofdstuk "Vuldop van het
koelsysteem".
21. Indicatielampje AWD (aandrij-
ving op alle wielen) (voor bepaalde
uitvoeringen/landen)
Het indicatielampje AWD gaat bran-
den wanneer de aandrijving op alle
wielen (AWD) is ingeschakeld.
ELEKTRONISCH VOER-
TUIGINFORMATIECEN-
TRUM (EVIC)
Het elektronische voertuiginformatie-
centrum (EVIC) heeft een interactief
scherm dat zich in de instrumenten-
groep bevindt. Dit systeem biedt u op een handige
manier toegang tot diverse nuttige in-
formatie via de knoppen op het stuur.
Het EVIC bestaat uit de volgende on-
derdelen:
Radio-informatie
Informatie over brandstofverbruik
Informatie over cruisecontrol
Digitale voertuigsnelheid
Ritinformatie
Bandenspanning
Voertuiginformatie
Opgeslagen
waarschuwingsberichten
Menu uitschakelen Met dit systeem kan de bestuurder
informatie selecteren door op de vol-
gende knoppen op het stuur te druk-
ken:
OMHOOG-knop
Druk kort op de OMHOOG-
knop om omhoog te blade-
ren door het hoofdmenu en
de submenu's voor voer-
tuiginformatie en ritinformatie
(brandstofverbruik, voertuiginfor-
matie, bandenspanning, cruisecon-
trol, berichten, ritinformatie, voer-
tuigsnelheid en menu uitschakelen)
en andere submenu's.
OMLAAG-knop
Druk kort op de OMLAAG-
knop om omlaag te blade-
ren door het hoofdmenu en
Elektronisch
voertuiginformatiecentrum (EVIC)
Stuurwielknoppen voor EVIC
192

de submenu's voor voertuiginforma-
tie en ritinformatie (brandstofver-
bruik, voertuiginformatie, banden-
spanning, cruisecontrol, berichten,
ritinformatie, voertuigsnelheid en
menu uitschakelen) en andere
submenu's.
SelectieknopDruk kort op de selectie-
knop voor toegang tot infor-
matieschermen of subme-
nuschermen van een
hoofdmenu. Houd de selectieknop
twee seconden ingedrukt om
getoonde/geselecteerde functies te re-
setten waarvoor dat mogelijk is.
Knop BACK (terug)
Druk op de knop BACK (te-
rug) om terug te keren naar
het hoofdmenu vanuit een
informatiescherm of sub-
menu.SCHERM VAN ELEKTRO-
NISCH VOERTUIGINFOR-
MATIECENTRUM (EVIC)
Het EVIC-scherm bestaat uit drie ge-
deelten:
1. De bovenste regel, waarin de kom-
pasrichting, de kilometerteller en de
buitentemperatuur worden weergege-
ven.
OPMERKING:
Bij het starten
geeft het systeem de laatst bekende
buitentemperatuur weer. Het sys-
teem heeft mogelijk meerdere mi-
nuten rijtijd nodig voordat de
werkelijke buitentemperatuur
weergegeven wordt. De temperatuur
van de motor kan van invloed zijn
op de weergave van de buitentempe-
ratuur, daarom wordt de weergege-
ven temperatuur niet geüpdate
wanneer het voertuig stil staat.
2. Het hoofdscherm waarin de me-
nu's en de berichten worden getoond.
3. Het gedeelte met de instelbare in-
dicatoren. In het hoofdscherm worden normaal
gesproken het hoofdmenu of de scher-
men van een gekozen functie uit het
hoofdmenu weergegeven. Het hoofd-
scherm toont ook ongeveer 60 moge-
lijke waarschuwings- of informatie-
berichten. Deze berichten zijn
onderverdeeld in verschillende cate-
gorieën:
Opgeslagen berichten met vijf-
seconden-weergave
Zodra ze van toepassing zijn, worden
deze berichten gedurende vijf secon-
den in het hoofdscherm weergegeven,
waarna opnieuw het vorige scherm
wordt getoond. De meeste berichten
van dit type worden vervolgens opge-
slagen (zolang de oorzaak waardoor
ze zijn geactiveerd blijft bestaan) en
kunnen opnieuw worden bekeken via
de optie "Messages" (berichten) in het
hoofdmenu. Zolang een opgeslagen
bericht aanwezig is, wordt de letter
"i" getoond in de kompas-/
buitentemperatuurregel van het
EVIC. Voorbeelden van dit type be-
richt zijn "Right Front Turn Signal
193

Lamp Out" (rechter richtingaanwij-
zer vóór defect) en "Low Tire Pres-
sure" (bandenspanning laag).
Niet-opgeslagen berichten
Deze berichten worden weergegeven
totdat de oorzaak waardoor het be-
richt is geactiveerd is verholpen.
Voorbeelden van dit type bericht zijn
"Turn Signal On" (richtingaanwijzer
aan, als een richtingaanwijzer niet is
uitgeschakeld) en "Lights On" (lam-
pen aan, als de bestuurder uitstapt).
Niet-opgeslagen berichten tot
RUN
Deze berichten worden weergegeven
totdat de contactschakelaar in de
stand RUN wordt gezet. Een voor-
beeld van dit type bericht is "Press
Brake Pedal" (rempedaal intrappen)
en "Push Button to Start" (druk op
startknop).
Niet-opgeslagen berichten met
vijf-seconden-weergave
Zodra ze van toepassing zijn, worden
deze berichten gedurende vijf secon-
den in het hoofdscherm weergegeven,
waarna opnieuw het vorige schermwordt getoond. Voorbeelden dan dit
type bericht zijn "Memory System
Unavailable - Not in Park" (geheu-
gensysteem niet beschikbaar - niet in
stand PARK) en "Automatic High
Beams On" (automatisch grootlicht
aan).
Het gedeelte met instelbare indicato-
ren bestaat uit witte indicatoren aan
de rechterzijde, oranje indicatoren in
het midden en rode indicatoren aan
de linkerzijde.
WITTE INDICATOREN IN
EVIC
In dit gedeelte worden instelbare witte
indicatoren getoond. Voorbeelden van
deze indicatoren zijn:
Status schakelhendel — alleen
dieselmotoren
De gekozen AutoStick® versnelling
wordt weergegeven als D1, D2, D3,
D4, D5 en deze indicatoren geven aan
dat Electronic Range Select (ERS) is
ingeschakeld en welke versnelling is
gekozen. Raadpleeg het hoofdstuk
"Starten en rijden" voor meer infor-
matie over AutoStick®.
Cruisecontrol ingeschakeld
Deze indicator licht op als
de cruisecontrol is inge-
schakeld. Raadpleeg de pa-
ragraaf "Cruisecontrol" in
het hoofdstuk "De functies van uw
auto" voor meer informatie hierover.
Cruisecontrol ingesteld
Deze indicator licht op als
de cruisecontrol is inge-
steld. Raadpleeg de para-
graaf "Cruisecontrol" in het
hoofdstuk "De functies van uw auto"
voor meer informatie hierover.
Adaptieve cruisecontrol (ACC)
ingeschakeld (voor bepaalde
uitvoeringen/landen)
Deze indicator licht op als
de adaptieve cruisecontrol
(ACC) is ingeschakeld.
Raadpleeg de paragraaf
"Adaptieve cruisecontrol (ACC)" in
het hoofdstuk "De functies van uw
auto" voor meer informatie hierover.
194
