Lancia Thesis 2006 Manual de Empleo y Cuidado (in Spanish)

110

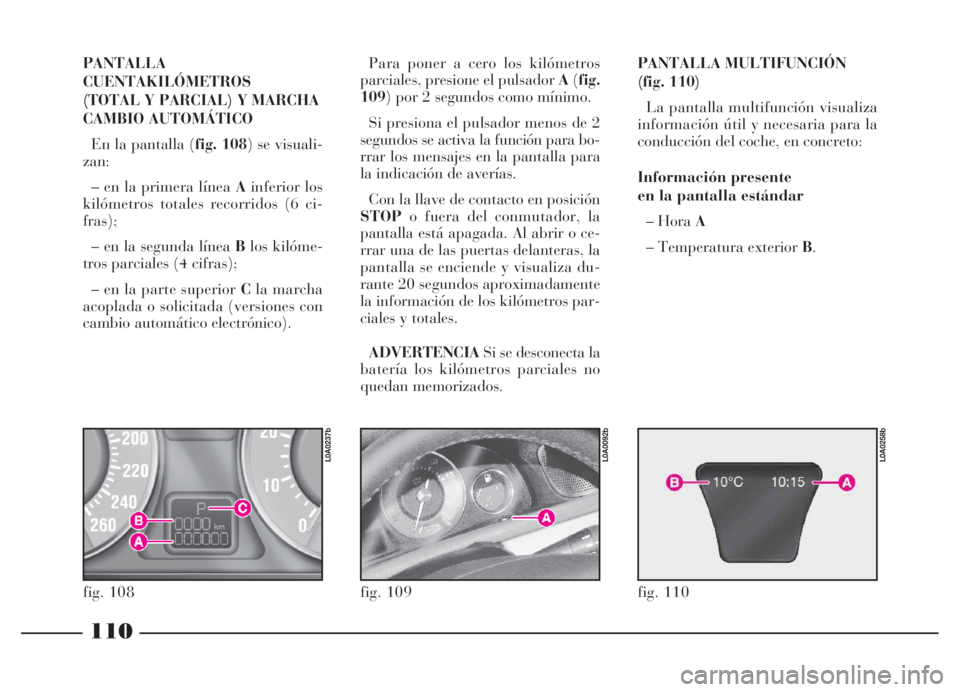

PANTALLA
CUENTAKILÓMETROS
(TOTAL Y PARCIAL) Y MARCHA
CAMBIO AUTOMÁTICO
En la pantalla (fig. 108) se visuali-
zan:
– en la primera línea Ainferior los
kilómetros totales recorridos (6 ci-
fras);
– en la segunda línea Blos kilóme-
tros parciales (4 cifras);
– en la parte superior Cla marcha
acoplada o solicitada (versiones con
cambio automático electrónico).Para poner a cero los kilómetros
parciales, presione el pulsador A(fig.
109) por 2 segundos como mínimo.
Si presiona el pulsador menos de 2
segundos se activa la función para bo-
rrar los mensajes en la pantalla para
la indicación de averías.
Con la llave de contacto en posición
STOPo fuera del conmutador, la
pantalla está apagada. Al abrir o ce-
rrar una de las puertas delanteras, la
pantalla se enciende y visualiza du-
rante 20 segundos aproximadamente
la información de los kilómetros par-
ciales y totales.
ADVERTENCIASi se desconecta la
batería los kilómetros parciales no
quedan memorizados.
fig. 108
L0A0237b
fig. 109
L0A0092b
PANTALLA MULTIFUNCIÓN
(fig. 110)
La pantalla multifunción visualiza
información útil y necesaria para la
conducción del coche, en concreto:
Información presente
en la pantalla estándar
– Hora A
– Temperatura exterior B.
fig. 110
L0A0258b

111

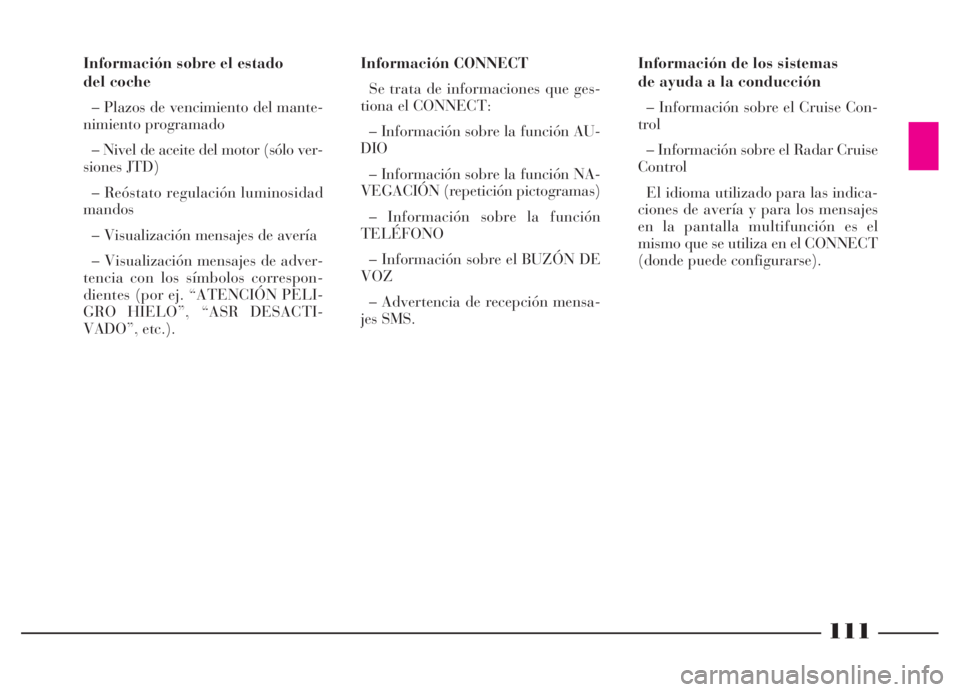

Información de los sistemas
de ayuda a la conducción
– Información sobre el Cruise Con-
trol
– Información sobre el Radar Cruise
Control
El idioma utilizado para las indica-
ciones de avería y para los mensajes
en la pantalla multifunción es el
mismo que se utiliza en el CONNECT
(donde puede configurarse). Información sobre el estado
del coche
– Plazos de vencimiento del mante-
nimiento programado
– Nivel de aceite del motor (sólo ver-
siones JTD)
– Reóstato regulación luminosidad
mandos
– Visualización mensajes de avería
– Visualización mensajes de adver-
tencia con los símbolos correspon-
dientes (por ej. “ATENCIÓN PELI-
GRO HIELO”, “ASR DESACTI-
VADO”, etc.).Información CONNECT
Se trata de informaciones que ges-
tiona el CONNECT:
– Información sobre la función AU-
DIO
– Información sobre la función NA-
VEGACIÓN (repetición pictogramas)
– Información sobre la función
TELÉFONO
– Información sobre el BUZÓN DE
VOZ
– Advertencia de recepción mensa-
jes SMS.

112

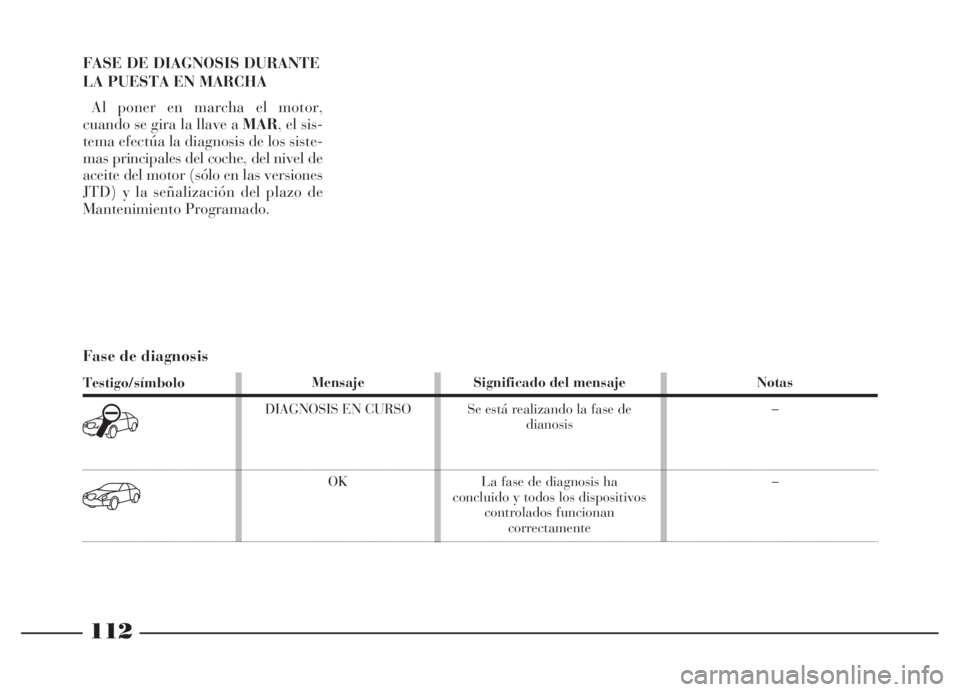

FASE DE DIAGNOSIS DURANTE
LA PUESTA EN MARCHA
Al poner en marcha el motor,
cuando se gira la llave a MAR, el sis-
tema efectúa la diagnosis de los siste-
mas principales del coche, del nivel de
aceite del motor (sólo en las versiones
JTD) y la señalización del plazo de
Mantenimiento Programado.
Significado del mensaje
Se está realizando la fase de
dianosis
La fase de diagnosis ha
concluido y todos los dispositivos
controlados funcionan
correctamente
Fase de diagnosis
Testigo/símbolo
y
z
Notas
–
– Mensaje
DIAGNOSIS EN CURSO
OK

113

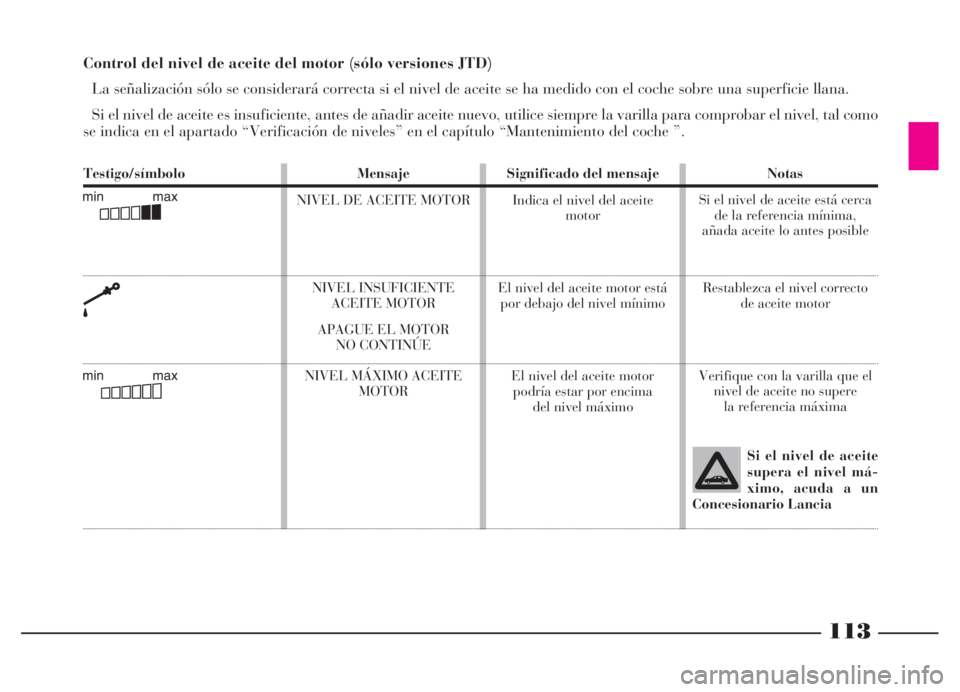

Control del nivel de aceite del motor (sólo versiones JTD)
La señalización sólo se considerará correcta si el nivel de aceite se ha medido con el coche sobre una superficie llana.
Si el nivel de aceite es insuficiente, antes de añadir aceite nuevo, utilice siempre la varilla para comprobar el nivel, tal como
se indica en el apartado “Verificación de niveles” en el capítulo “Mantenimiento del coche ”.
Testigo/símbolo
Ç
k
Ñ
Notas
Si el nivel de aceite está cerca
de la referencia mínima,
añada aceite lo antes posible
Restablezca el nivel correcto
de aceite motor
Verifique con la varilla que el
nivel de aceite no supere
la referencia máxima
Si el nivel de aceite
supera el nivel má-
ximo, acuda a un
Concesionario LanciaMensaje
NIVEL DE ACEITE MOTOR
NIVEL INSUFICIENTE
ACEITE MOTOR
APAGUE EL MOTOR
NO CONTINÚE
NIVEL MÁXIMO ACEITE
MOTORSignificado del mensaje
Indica el nivel del aceite
motor
El nivel del aceite motor está
por debajo del nivel mínimo
El nivel del aceite motor
podría estar por encima
del nivel máximo

114

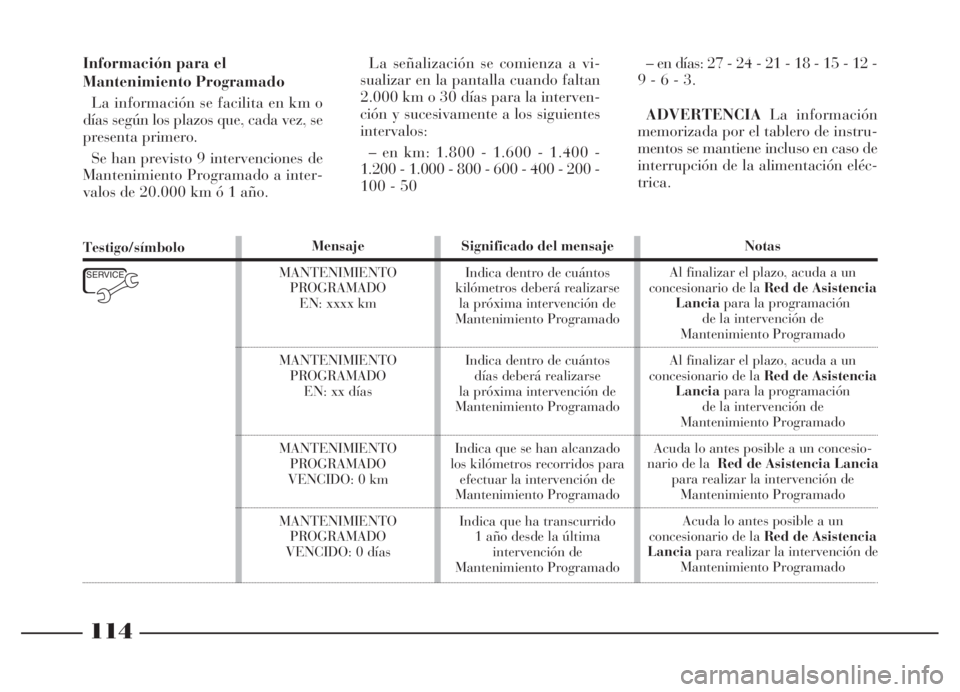

Información para el
Mantenimiento Programado
La información se facilita en km o
días según los plazos que, cada vez, se
presenta primero.
Se han previsto 9 intervenciones de
Mantenimiento Programado a inter-
valos de 20.000 km ó 1 año. – en días: 27 - 24 - 21 - 18 - 15 - 12 -
9 - 6 - 3.
ADVERTENCIALa información
memorizada por el tablero de instru-
mentos se mantiene incluso en caso de
interrupción de la alimentación eléc-
trica. La señalización se comienza a vi-
sualizar en la pantalla cuando faltan
2.000 km o 30 días para la interven-
ción y sucesivamente a los siguientes
intervalos:
– en km: 1.800 - 1.600 - 1.400 -
1.200 - 1.000 - 800 - 600 - 400 - 200 -
100 - 50
Significado del mensaje
Indica dentro de cuántos
kilómetros deberá realizarse
la próxima intervención de
Mantenimiento Programado
Indica dentro de cuántos
días deberá realizarse
la próxima intervención de
Mantenimiento Programado
Indica que se han alcanzado
los kilómetros recorridos para
efectuar la intervención de
Mantenimiento Programado
Indica que ha transcurrido
1 año desde la última
intervención de
Mantenimiento ProgramadoNotas
Al finalizar el plazo, acuda a un
concesionario de la Red de Asistencia
Lanciapara la programación
de la intervención de
Mantenimiento Programado
Al finalizar el plazo, acuda a un
concesionario de la Red de Asistencia
Lanciapara la programación
de la intervención de
Mantenimiento Programado
Acuda lo antes posible a un concesio-
nario de laRed de Asistencia Lancia
para realizar la intervención de
Mantenimiento Programado
Acuda lo antes posible a un
concesionario de la Red de Asistencia
Lanciapara realizar la intervención de
Mantenimiento ProgramadoMensaje
MANTENIMIENTO
PROGRAMADO
EN: xxxx km
MANTENIMIENTO
PROGRAMADO
EN: xx días
MANTENIMIENTO
PROGRAMADO
VENCIDO: 0 km
MANTENIMIENTO
PROGRAMADO
VENCIDO: 0 díasTestigo/símbolo
É

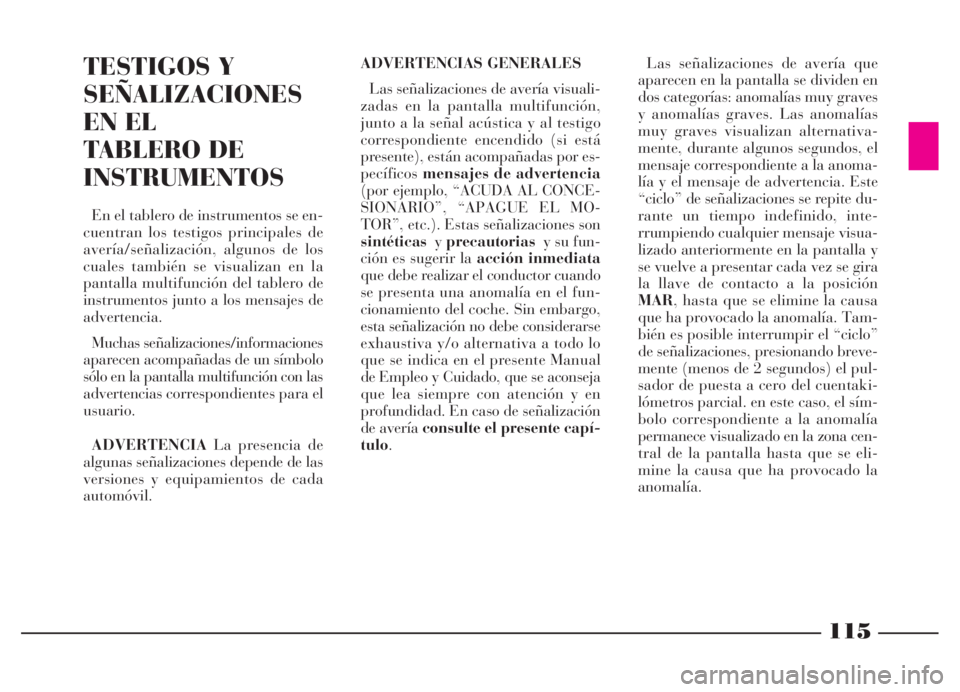

TESTIGOS Y
SEÑALIZACIONES
EN EL
TABLERO DE
INSTRUMENTOS
En el tablero de instrumentos se en-
cuentran los testigos principales de
avería/señalización, algunos de los
cuales también se visualizan en la
pantalla multifunción del tablero de
instrumentos junto a los mensajes de
advertencia.
Muchas señalizaciones/informaciones
aparecen acompañadas de un símbolo
sólo en la pantalla multifunción con las
advertenciascorrespondientes para el
usuario.
ADVERTENCIALa presencia de
algunas señalizaciones depende de las
versiones y equipamientos de cada
automóvil.ADVERTENCIAS GENERALES
Las señalizaciones de avería visuali-
zadas en la pantalla multifunción,
junto a la señal acústica y al testigo
correspondiente encendido (si está
presente), están acompañadas por es-
pecíficosmensajes de advertencia
(por ejemplo, “ACUDA AL CONCE-
SIONARIO”, “APAGUE EL MO-
TOR”, etc.). Estas señalizaciones son
sintéticasyprecautoriasy su fun-
ción es sugerir la acción inmediata
que debe realizar el conductor cuando
se presenta una anomalía en el fun-
cionamiento del coche. Sin embargo,
esta señalización no debe considerarse
exhaustiva y/o alternativa a todo lo
que se indica en el presente Manual
de Empleo y Cuidado, que se aconseja
que lea siempre con atención y en
profundidad. En caso de señalización
de avería consulte el presente capí-
tulo.Las señalizaciones de avería que
aparecen en la pantalla se dividen en
dos categorías: anomalías muy graves
y anomalías graves. Las anomalías
muy graves visualizan alternativa-
mente, durante algunos segundos, el
mensaje correspondiente a la anoma-
lía y el mensaje de advertencia. Este
“ciclo” de señalizaciones se repite du-
rante un tiempo indefinido, inte-
rrumpiendo cualquier mensaje visua-
lizado anteriormente en la pantalla y
se vuelve a presentar cada vez se gira
la llave de contacto a la posición
MAR, hasta que se elimine la causa
que ha provocado la anomalía. Tam-
bién es posible interrumpir el “ciclo”
de señalizaciones, presionando breve-
mente (menos de 2 segundos) el pul-
sador de puesta a cero del cuentaki-
lómetros parcial. en este caso, el sím-
bolo correspondiente a la anomalía
permanece visualizado en la zona cen-
tral de la pantalla hasta que se eli-
mine la causa que ha provocado la
anomalía.
115

116

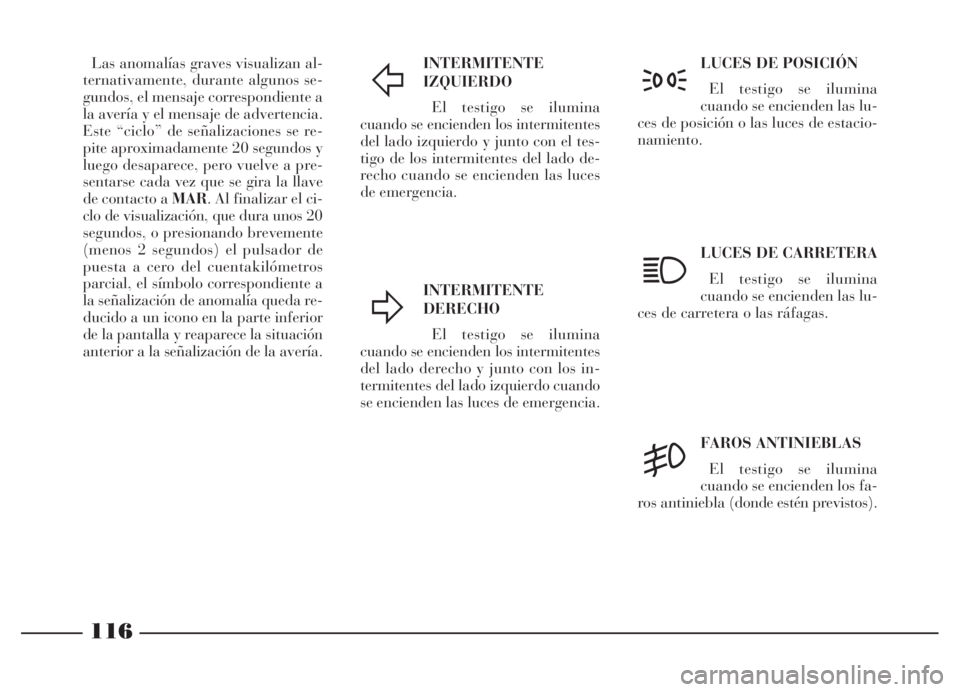

INTERMITENTE
IZQUIERDO
El testigo se ilumina
cuando se encienden los intermitentes
del lado izquierdo y junto con el tes-
tigo de los intermitentes del lado de-
recho cuando se encienden las luces
de emergencia.
INTERMITENTE
DERECHO
El testigo se ilumina
cuando se encienden los intermitentes
del lado derecho y junto con los in-
termitentes del lado izquierdo cuando
se encienden las luces de emergencia.LUCES DE POSICIÓN
El testigo se ilumina
cuando se encienden las lu-
ces de posición o las luces de estacio-
namiento.
LUCES DE CARRETERA
El testigo se ilumina
cuando se encienden las lu-
ces de carretera o las ráfagas.
FAROS ANTINIEBLAS
El testigo se ilumina
cuando se encienden los fa-
ros antiniebla (donde estén previstos).
Ÿ
Δ
3
1
5
Las anomalías graves visualizan al-
ternativamente, durante algunos se-
gundos, el mensaje correspondiente a
la avería y el mensaje de advertencia.
Este “ciclo” de señalizaciones se re-
pite aproximadamente 20 segundos y
luego desaparece, pero vuelve a pre-
sentarse cada vez que se gira la llave
de contacto a MAR. Al finalizar el ci-
clo de visualización, que dura unos 20
segundos, o presionando brevemente
(menos 2 segundos) el pulsador de
puesta a cero del cuentakilómetros
parcial, el símbolo correspondiente a
la señalización de anomalía queda re-
ducido a un icono en la parte inferior
de la pantalla y reaparece la situación
anterior a la señalización de la avería.

117
AIRBAG POSTERIORES
LATERALES
DESACTIVADOS
(donde estén previstos)
El testigo se enciende cuando se de-
sactivan los Airbag laterales posterio-
res (Side Bag) mediante el correspon-
diente interruptor con llave.AVERÍA EN EL
SISTEMA DE CONTROL
DEL MOTOR EOBD
En condiciones normales, girando la
llave de contacto a la posición MAR,
el testigo se enciende apagándose al
poner en marcha el motor.
Si el testigo permanece encendido o
se enciende durante la marcha junto
al mensaje “AVERÍA EN SISTEMA
DE CONTROL DEL MOTOR” en la
pantalla multifunción:
con luz fija- indica que el sistema
de alimentación/encendido no fun-
ciona correctamente, pudiendo pro-
vocar elevadas emisiones de gases en
el escape, posible pérdida de rendi-
mientos, dificultad en la conducción
y un mayor consumo.
En estas condiciones, puede conti-
nuar la marcha sin exigirle al motor
el máximo de sus rendimientos o una
alta velocidad. El uso prolongado del
coche con el testigo encendido con luz
fija podría dañar el motor; por lo
tanto, acuda lo antes posible a un
concesionario de la Red de Asisten-
cia Lancia. AIRBAG LADO
PASAJERO
DESACTIVADO
El testigo se enciende cuando se de-
sactiva el Airbag frontal lado pasajero
mediante el correspondiente inte-
rruptor con llave.
CINTURÓN DE
SEGURIDAD
El testigo se enciende
cuando, con la llave en posición MAR,
el conductor no se ha abrochado el
cinturón de seguridad.
F
<
U
À
PILOTOS ANTINIEBLA
El testigo se ilumina
cuando se encienden los pi-
lotos antiniebla.
AVERÍA AIRBAG
Girando la llave de con-
tacto a la posición MAR, el
testigo se enciende, pero deberá apa-
garse después de algunos segundos. El
testigo se encenderá junto al mensaje
“AVERÍA EN SISTEMA AIRBAG” en
la pantalla multifunción cuando el sis-
tema Airbag presenta anomalías de
funcionamiento.
4
¬
Si el testigo ¬no se en-
ciende al girar la llave a la
posición MAR, o bien, per-
manece encendido durante la mar-
cha (junto con el mensaje visuali-
zado en la pantalla), es posible que
haya una anomalía en los sistemas
de sujeción: en este caso los Airbag
o los pretensores podrían no acti-
varse en caso de accidente o, en ca-
sos limitados, activarse errónea-
mente. Antes de continuar la mar-
cha, acuda a un taller de la Red de
Asistencia Lancia para que con-
trolen inmediatamente el sistema

118

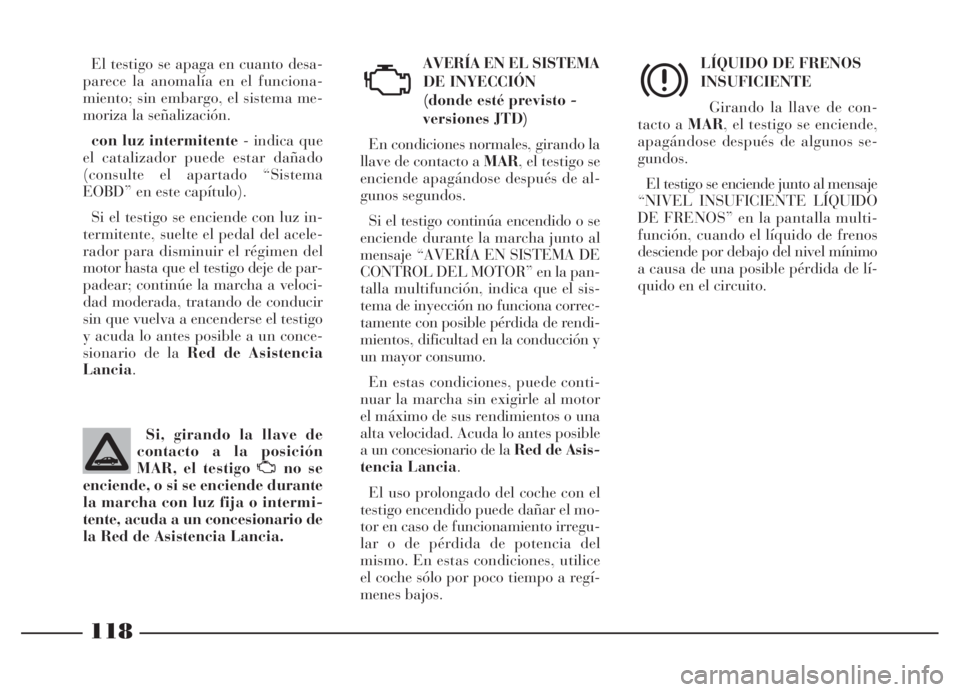

AVERÍA EN EL SISTEMA
DE INYECCIÓN
(donde esté previsto -
versiones JTD)
En condiciones normales, girando la
llave de contacto a MAR, el testigo se
enciende apagándose después de al-
gunos segundos.
Si el testigo continúa encendido o se
enciende durante la marcha junto al
mensaje “AVERÍA EN SISTEMA DE
CONTROL DEL MOTOR” en la pan-
talla multifunción, indica que el sis-
tema de inyección no funciona correc-
tamente con posible pérdida de rendi-
mientos, dificultad en la conducción y
un mayor consumo.
En estas condiciones, puede conti-
nuar la marcha sin exigirle al motor
el máximo de sus rendimientos o una
alta velocidad. Acuda lo antes posible
a un concesionario de la Red de Asis-
tencia Lancia.
El uso prolongado del coche con el
testigo encendido puede dañar el mo-
tor en caso de funcionamiento irregu-
lar o de pérdida de potencia del
mismo. En estas condiciones, utilice
el coche sólo por poco tiempo a regí-
menes bajos.LÍQUIDO DE FRENOS
INSUFICIENTE
Girando la llave de con-
tacto a MAR, el testigo se enciende,
apagándose después de algunos se-
gundos.
El testigo se enciende junto al mensaje
“NIVEL INSUFICIENTE LÍQUIDO
DE FRENOS” en la pantalla multi-
función, cuando el líquido de frenos
desciende por debajo del nivel mínimo
a causa de una posible pérdida de lí-
quido en el circuito.
Ux
El testigo se apaga en cuanto desa-
parece la anomalía en el funciona-
miento; sin embargo, el sistema me-
moriza la señalización.
con luz intermitente- indica que
el catalizador puede estar dañado
(consulte el apartado “Sistema
EOBD” en este capítulo).
Si el testigo se enciende con luz in-
termitente, suelte el pedal del acele-
rador para disminuir el régimen del
motor hasta que el testigo deje de par-
padear; continúe la marcha a veloci-
dad moderada, tratando de conducir
sin que vuelva a encenderse el testigo
y acuda lo antes posible a un conce-
sionario de la Red de Asistencia
Lancia.
Si, girando la llave de
contacto a la posición
MAR, el testigo Uno se
enciende, o si se enciende durante
la marcha con luz fija o intermi-
tente, acuda a un concesionario de
la Red de Asistencia Lancia.

119

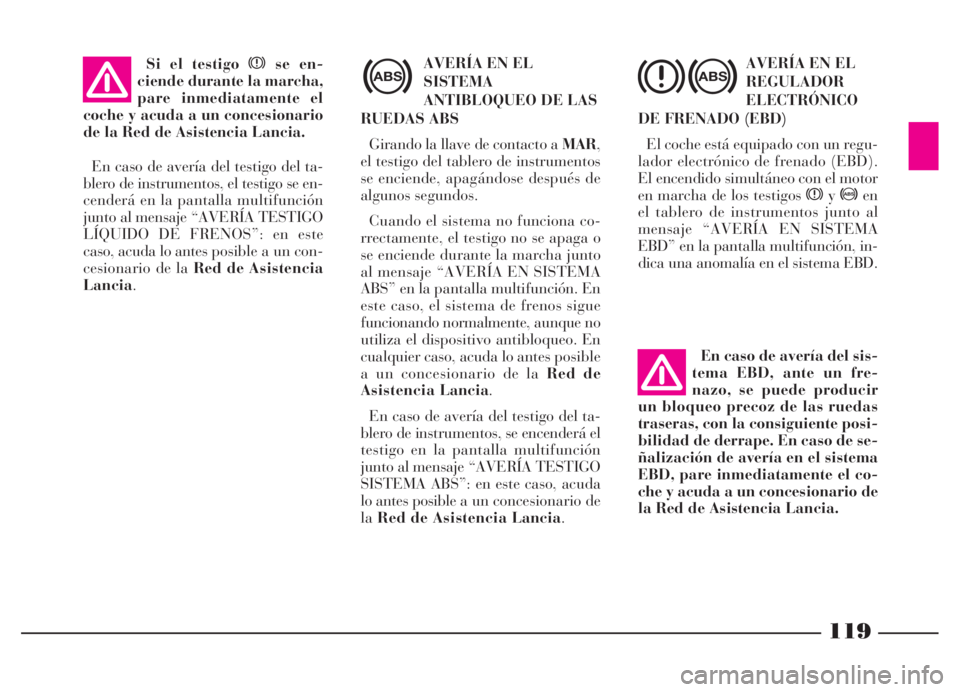

AVERÍA EN EL
SISTEMA
ANTIBLOQUEO DE LAS
RUEDAS ABS
Girando la llave de contacto a MAR,
el testigo del tablero de instrumentos
se enciende, apagándose después de
algunos segundos.
Cuando el sistema no funciona co-
rrectamente, el testigo no se apaga o
se enciende durante la marcha junto
al mensaje “AVERÍA EN SISTEMA
ABS” en la pantalla multifunción. En
este caso, el sistema de frenos sigue
funcionando normalmente, aunque no
utiliza el dispositivo antibloqueo. En
cualquier caso, acuda lo antes posible
a un concesionario de la Red de
AsistenciaLancia.
En caso de avería del testigo del ta-
blero de instrumentos, se encenderá el
testigo en la pantalla multifunción
junto al mensaje “AVERÍA TESTIGO
SISTEMA ABS”: en este caso, acuda
lo antes posible a un concesionario de
laRed de Asistencia Lancia.En caso de avería del sis-
tema EBD, ante un fre-
nazo, se puede producir
un bloqueo precoz de las ruedas
traseras, con la consiguiente posi-
bilidad de derrape. En caso de se-
ñalización de avería en el sistema
EBD, pare inmediatamente el co-
che y acuda a un concesionario de
la Red de Asistencia Lancia.
>
AVERÍA EN EL
REGULADOR
ELECTRÓNICO
DE FRENADO (EBD)
El coche está equipado con un regu-
lador electrónico de frenado (EBD).
El encendido simultáneo con el motor
en marcha de los testigos xy>en
el tablero de instrumentos junto al
mensaje “AVERÍA EN SISTEMA
EBD” en la pantalla multifunción, in-
dica una anomalía en el sistema EBD.
x>
Si el testigo xse en-
ciende durante la marcha,
pare inmediatamente el
coche y acuda a un concesionario
de la Red de Asistencia Lancia.
En caso de avería del testigo del ta-
blero de instrumentos, el testigo se en-
cenderá en la pantalla multifunción
junto al mensaje “AVERÍA TESTIGO
LÍQUIDO DE FRENOS”: en este
caso, acuda lo antes posible a un con-
cesionario de la Red de Asistencia
Lancia.
