Page 141 of 386

140
Capteurs de stationnement (Capteurs parking)
Témoin/symbole
t
Message
DEFAILLANCE CAPTEURS
PARKING SE RENDRE
A L’ATELIERSignification du message
Un ou plusieurs capteurs
de stationnement sont en avarieIntervention
S’adresser auprès du Réseau
Après-vente Lancia
Filtre à gazole (versions JTD)
Témoin/symbole
c
èc
Message
HUMIDITE DANS
FILTRE GAZOLE
SE RENDRE
A L’ATELIER
DEFAILLANCE CAPTEUR
FILTRE GAZOLE
SE RENDRE A L’ATELIERSignification du message
Présence d’eau dans le filtre
du gazole
Le capteur de présence d’eau sur
le filtre du gazole est en
avarieIntervention
La présence d’eau
dans le circuit d’ali-
mentation peut provo-
quer des graves dommages à tout
le système d’injection et entraî-
ner des irrégularités dans le
fonctionnement du moteur. En
cas de présence d’eau ou d’ava-
rie du capteur s’adresser au Ré-
seau Après-vente Lancia
066-141 Thesis FRA 10-10-2007 13:35 Pagina 140
Page 142 of 386

141

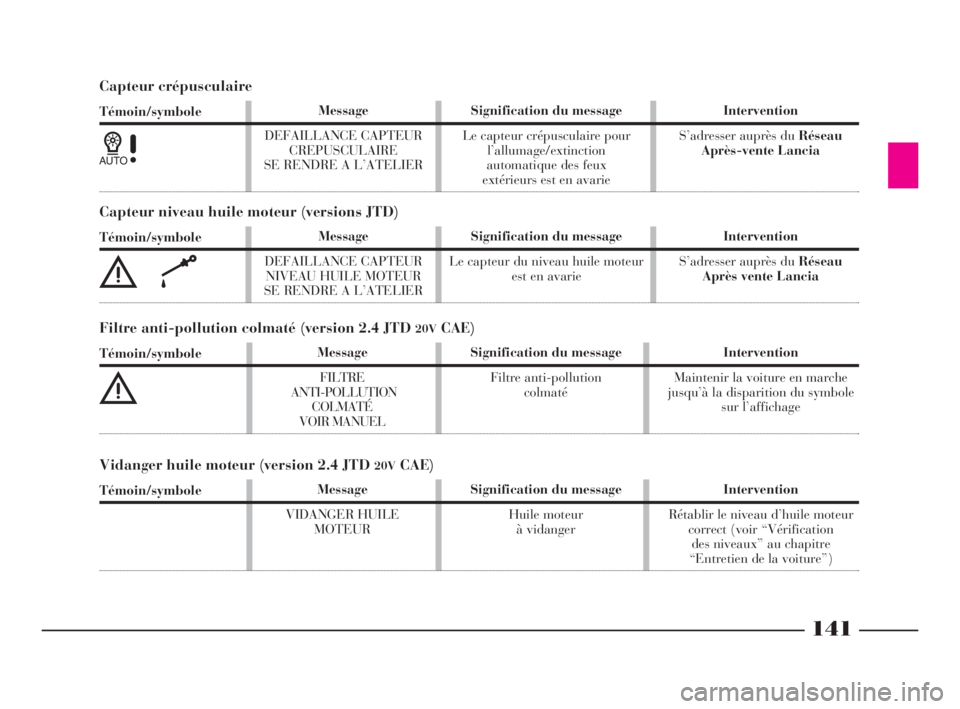

Capteur crépusculaire
Témoin/symbole
1
Message
DEFAILLANCE CAPTEUR
CREPUSCULAIRE
SE RENDRE A L’ATELIER Signification du message
Le capteur crépusculaire pour
l’allumage/extinction
automatique des feux
extérieurs est en avarieIntervention
S’adresser auprès du Réseau
Après-vente Lancia
Capteur niveau huile moteur (versions JTD)
Témoin/symbole
èk
Message
DEFAILLANCE CAPTEUR
NIVEAU HUILE MOTEUR
SE RENDRE A L’ATELIER Signification du message
Le capteur du niveau huile moteur
est en avarie Intervention
S’adresser auprès du Réseau
Après vente Lancia
Message
FILTRE
ANTI-POLLUTION
COLMATÉ
VOIR MANUEL
Signification du message
Filtre anti-pollution
colmatéIntervention
Maintenir la voiture en marche
jusqu’à la disparition du symbole
sur l’affichage
Filtre anti-pollution colmaté (version 2.4 JTD 20VCAE)
Témoin/symbole
è
Message
VIDANGER HUILE
MOTEURSignification du message
Huile moteur
à vidangerIntervention
Rétablir le niveau d’huile moteur
correct (voir “Vérification
des niveaux” au chapitre
“Entretien de la voiture”)
Vidanger huile moteur (version 2.4 JTD 20VCAE)
Témoin/symbole
066-141 Thesis FRA 10-10-2007 13:35 Pagina 141
Page 143 of 386

142

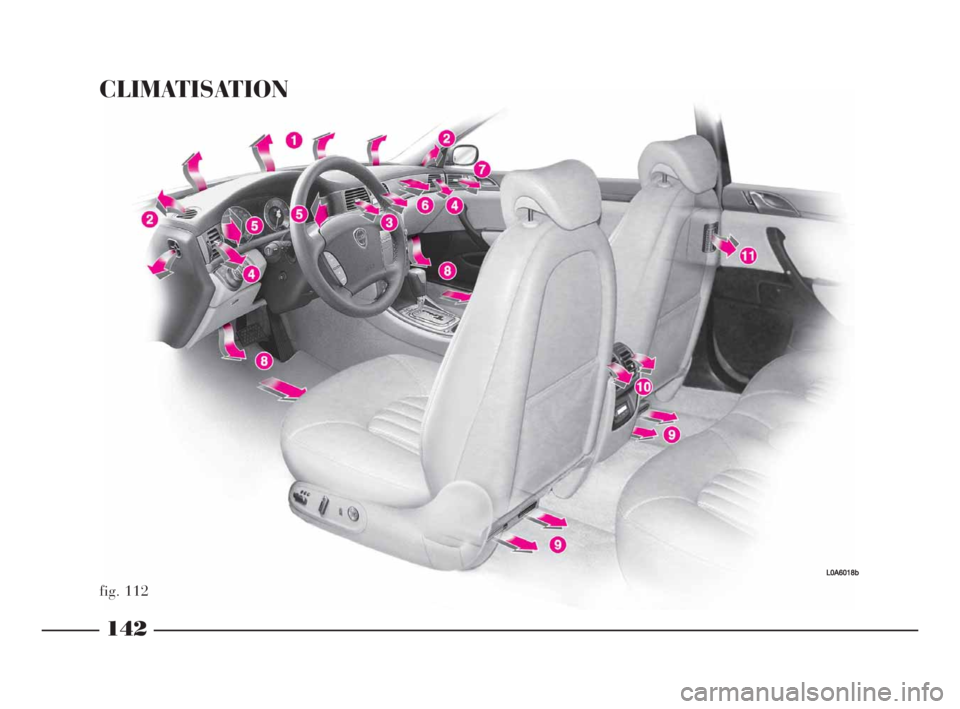

CLIMATISATION
fig. 112
L0A6018b
142-193 Thesis FRA 10-10-2007 13:37 Pagina 142
Page 144 of 386

143

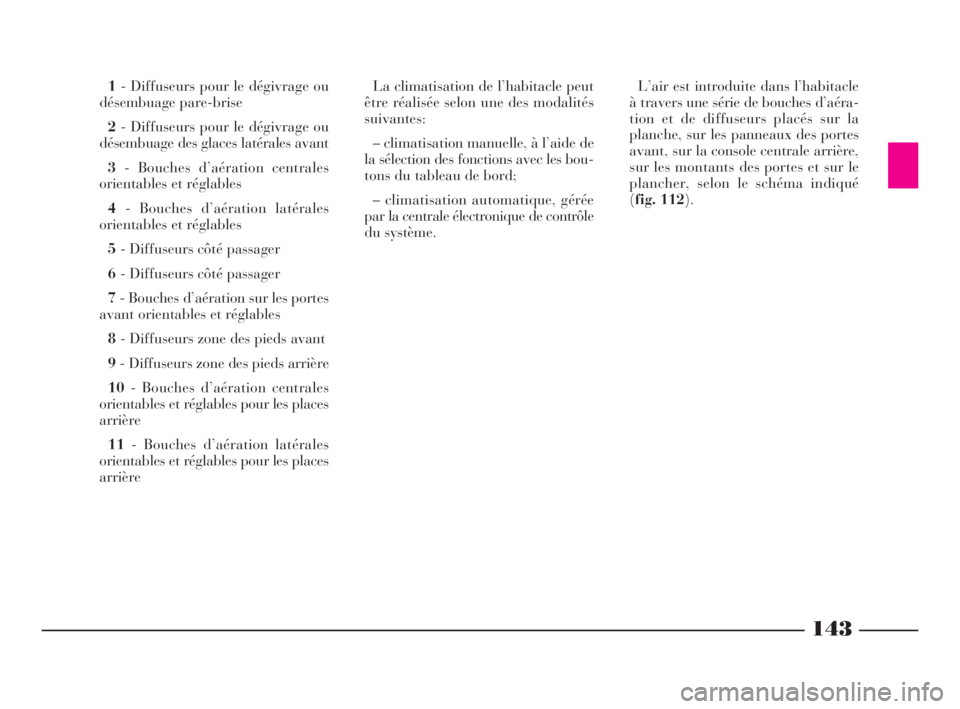

1- Diffuseurs pour le dégivrage ou
désembuage pare-brise
2- Diffuseurs pour le dégivrage ou
désembuage des glaces latérales avant
3- Bouches d’aération centrales
orientables et réglables
4- Bouches d’aération latérales
orientables et réglables
5- Diffuseurs côté passager
6- Diffuseurs côté passager
7- Bouches d’aération sur les portes
avant orientables et réglables
8- Diffuseurs zone des pieds avant
9- Diffuseurs zone des pieds arrière
10- Bouches d’aération centrales
orientables et réglables pour les places
arrière
11- Bouches d’aération latérales
orientables et réglables pour les places
arrièreLa climatisation de l’habitacle peut
être réalisée selon une des modalités
suivantes:
– climatisation manuelle, à l’aide de
la sélection des fonctions avec les bou-
tons du tableau de bord;
– climatisation automatique, gérée
par la centrale électronique de contrôle
du système.L’air est introduite dans l’habitacle
à travers une série de bouches d’aéra-
tion et de diffuseurs placés sur la
planche, sur les panneaux des portes
avant, sur la console centrale arrière,
sur les montants des portes et sur le
plancher, selon le schéma indiqué
(fig. 112).
142-193 Thesis FRA 10-10-2007 13:37 Pagina 143
Page 145 of 386

La quantité d’air est réglé par la
commandeB:
O= bouche d’aération complète-
ment ouverte
ç= bouche d’aération fermée.
fig. 117
L0A0056b
fig. 116
L0A0055b
144

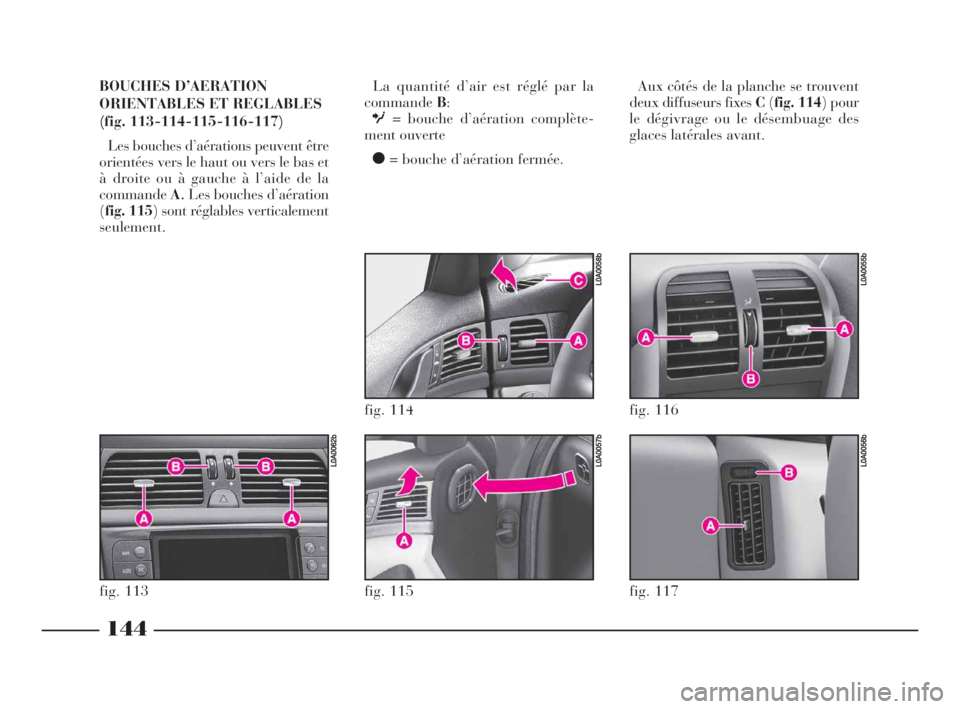

BOUCHES D’AERATION
ORIENTABLES ET REGLABLES
(fig. 113-114-115-116-117)
Les bouches d’aérations peuvent être
orientées vers le haut ou vers le bas et
à droite ou à gauche à l’aide de la
commandeA
.Les bouches d’aération
(fig. 115) sont réglables verticalement
seulement.
fig. 115
L0A0057b
fig. 114
L0A0058b
fig. 113
L0A0062b
Aux côtés de la planche se trouvent
deux diffuseurs fixes C(fig. 114) pour
le dégivrage ou le désembuage des
glaces latérales avant.
142-193 Thesis FRA 10-10-2007 13:37 Pagina 144

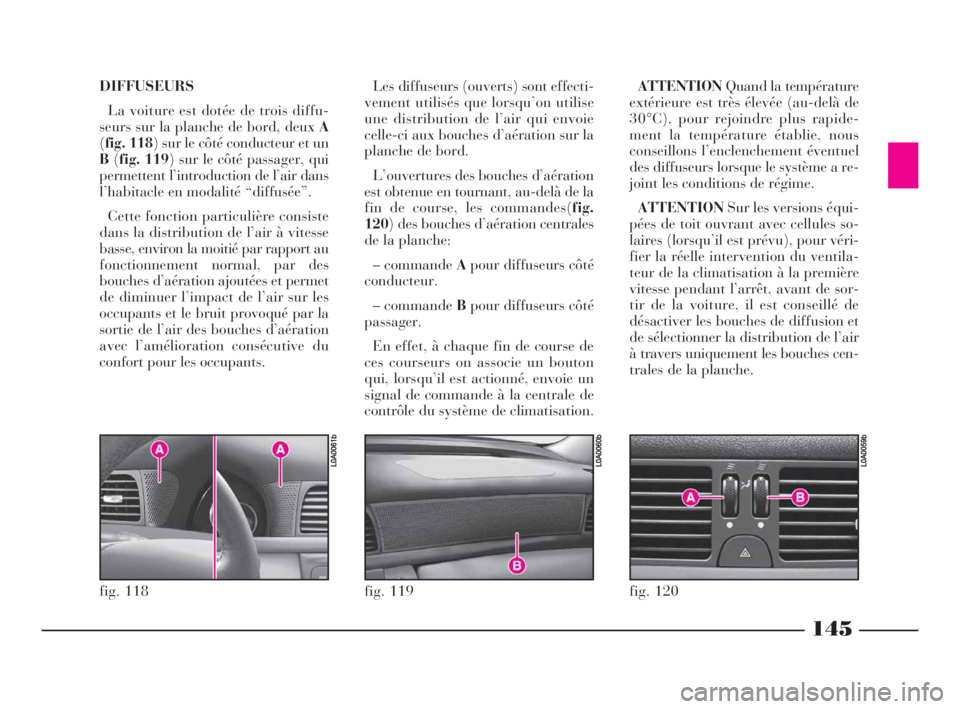

Page 146 of 386

145
DIFFUSEURS
La voiture est dotée de trois diffu-
seurs sur la planche de bord, deux A
(fig. 118) sur le côté conducteur et un
B(fig. 119) sur le côté passager, qui
permettent l’introduction de l’air dans
l’habitacle en modalité “diffusée”.
Cette fonction particulière consiste
dans la distribution de l’air à vitesse
basse, environ la moitié par rapport au
fonctionnement normal, par des
bouches d’aération ajoutées et permet
de diminuer l’impact de l’air sur les
occupants et le bruit provoqué par la
sortie de l’air des bouches d’aération
avec l’amélioration consécutive du
confort pour les occupants. ATTENTIONQuand la température
extérieure est très élevée (au-delà de
30°C), pour rejoindre plus rapide-
ment la température établie, nous
conseillons l’enclenchement éventuel
des diffuseurs lorsque le système a re-
joint les conditions de régime.
ATTENTIONSur les versions équi-
pées de toit ouvrant avec cellules so-
laires (lorsqu’il est prévu), pour véri-
fier la réelle intervention du ventila-
teur de la climatisation à la première
vitesse pendant l’arrêt, avant de sor-
tir de la voiture, il est conseillé de
désactiver les bouches de diffusion et
de sélectionner la distribution de l’air
à travers uniquement les bouches cen-
trales de la planche.
fig. 119
L0A0060b
fig. 120
L0A0059b
fig. 118
L0A0061b
Les diffuseurs (ouverts) sont effecti-
vement utilisés que lorsqu’on utilise
une distribution de l’air qui envoie
celle-ci aux bouches d’aération sur la
planche de bord.
L’ouvertures des bouches d’aération
est obtenue en tournant, au-delà de la
fin de course, les commandes(fig.
120) des bouches d’aération centrales
de la planche:
– commande Apour diffuseurs côté
conducteur.
– commande Bpour diffuseurs côté
passager.
En effet, à chaque fin de course de
ces courseurs on associe un bouton
qui, lorsqu’il est actionné, envoie un
signal de commande à la centrale de
contrôle du système de climatisation.
142-193 Thesis FRA 10-10-2007 13:37 Pagina 145
Page 147 of 386

146

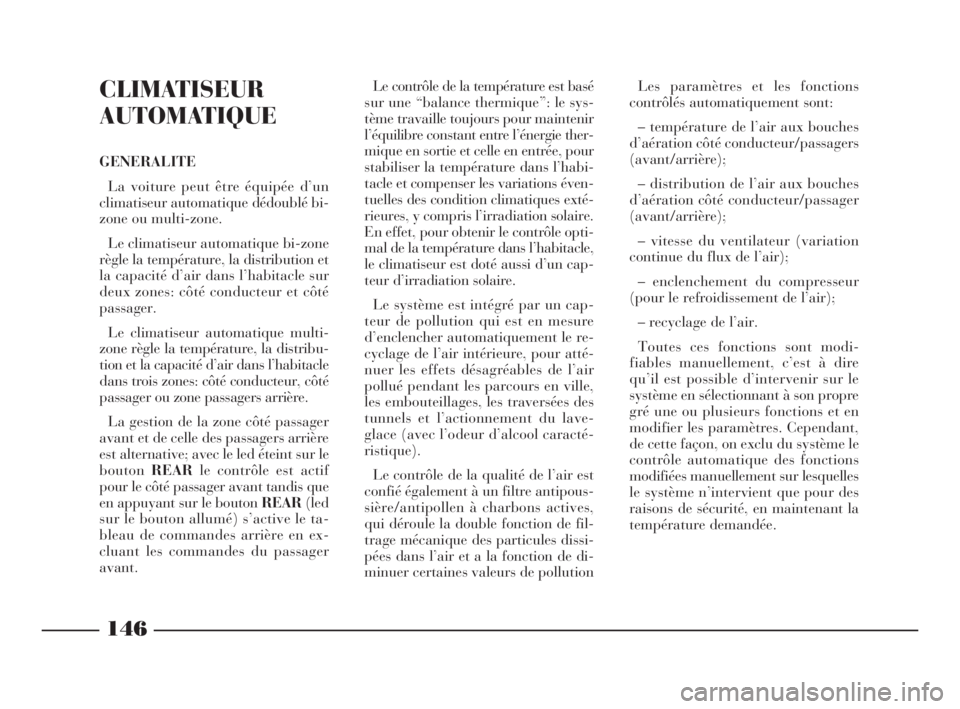

CLIMATISEUR
AUTOMATIQUE
GENERALITE
La voiture peut être équipée d’un
climatiseur automatique dédoublé bi-
zone ou multi-zone.
Le climatiseur automatique bi-zone
règle la température, la distribution et
la capacité d’air dans l’habitacle sur
deux zones: côté conducteur et côté
passager.
Le climatiseur automatique multi-
zone règle la température, la distribu-
tion et la capacité d’air dans l’habitacle
dans trois zones: côté conducteur, côté
passager ou zone passagers arrière.
La gestion de la zone côté passager
avant et de celle des passagers arrière
est alternative; avec le led éteint sur le
boutonREARle contrôle est actif
pour le côté passager avant tandis que
en appuyant sur le bouton REAR(led
sur le bouton allumé) s’active le ta-
bleau de commandes arrière en ex-
cluant les commandes du passager
avant.Le contrôle de la température est basé
sur une “balance thermique”: le sys-
tème travaille toujours pour maintenir
l’équilibre constant entre l’énergie ther-
mique en sortie et celle en entrée, pour
stabiliser la température dans l’habi-
tacle et compenser les variations éven-
tuelles des condition climatiques exté-
rieures, y compris l’irradiation solaire.
En effet, pour obtenir le contrôle opti-
mal de la température dans l’habitacle,
le climatiseur est doté aussi d’un cap-
teur d’irradiation solaire.
Le système est intégré par un cap-
teur de pollution qui est en mesure
d’enclencher automatiquement le re-
cyclage de l’air intérieure, pour atté-
nuer les effets désagréables de l’air
pollué pendant les parcours en ville,
les embouteillages, les traversées des
tunnels et l’actionnement du lave-
glace (avec l’odeur d’alcool caracté-
ristique).
Le contrôle de la qualité de l’air est
confié également à un filtre antipous-
sière/antipollen à charbons actives,
qui déroule la double fonction de fil-
trage mécanique des particules dissi-
pées dans l’air et a la fonction de di-
minuer certaines valeurs de pollutionLes paramètres et les fonctions
contrôlés automatiquement sont:
– température de l’air aux bouches
d’aération côté conducteur/passagers
(avant/arrière);
– distribution de l’air aux bouches
d’aération côté conducteur/passager
(avant/arrière);
– vitesse du ventilateur (variation
continue du flux de l’air);
– enclenchement du compresseur
(pour le refroidissement de l’air);
– recyclage de l’air.
Toutes ces fonctions sont modi-
fiables manuellement, c’est à dire
qu’il est possible d’intervenir sur le
système en sélectionnant à son propre
gré une ou plusieurs fonctions et en
modifier les paramètres. Cependant,
de cette façon, on exclu du système le
contrôle automatique des fonctions
modifiées manuellement sur lesquelles
le système n’intervient que pour des
raisons de sécurité, en maintenant la
température demandée.
142-193 Thesis FRA 10-10-2007 13:37 Pagina 146
Page 148 of 386

147

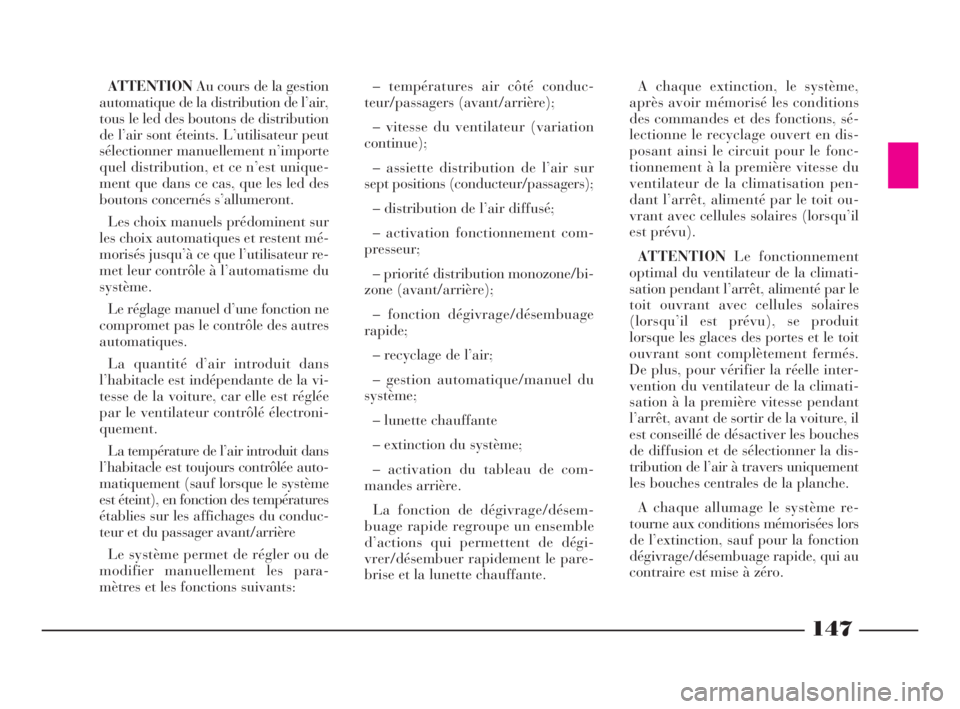

ATTENTIONAu cours de la gestion
automatique de la distribution de l’air,
tous le led des boutons de distribution
de l’air sont éteints. L’utilisateur peut
sélectionner manuellement n’importe
quel distribution, et ce n’est unique-
ment que dans ce cas, que les led des
boutons concernés s’allumeront.
Les choix manuels prédominent sur
les choix automatiques et restent mé-
morisés jusqu’à ce que l’utilisateur re-
met leur contrôle à l’automatisme du
système.
Le réglage manuel d’une fonction ne
compromet pas le contrôle des autres
automatiques.
La quantité d’air introduit dans
l’habitacle est indépendante de la vi-
tesse de la voiture, car elle est réglée
par le ventilateur contrôlé électroni-
quement.
La température de l’air introduit dans
l’habitacle est toujours contrôlée auto-
matiquement (sauf lorsque le système
est éteint), en fonction des températures
établies sur les affichages du conduc-
teur et du passager avant/arrière
Le système permet de régler ou de
modifier manuellement les para-
mètres et les fonctions suivants:– températures air côté conduc-
teur/passagers (avant/arrière);
– vitesse du ventilateur (variation
continue);
– assiette distribution de l’air sur
sept positions (conducteur/passagers);
– distribution de l’air diffusé;
– activation fonctionnement com-
presseur;
– priorité distribution monozone/bi-
zone (avant/arrière);
– fonction dégivrage/désembuage
rapide;
– recyclage de l’air;
– gestion automatique/manuel du
système;
– lunette chauffante
– extinction du système;
– activation du tableau de com-
mandes arrière.
La fonction de dégivrage/désem-
buage rapide regroupe un ensemble
d’actions qui permettent de dégi-
vrer/désembuer rapidement le pare-
brise et la lunette chauffante.A chaque extinction, le système,
après avoir mémorisé les conditions
des commandes et des fonctions, sé-
lectionne le recyclage ouvert en dis-
posant ainsi le circuit pour le fonc-
tionnement à la première vitesse du
ventilateur de la climatisation pen-
dant l’arrêt, alimenté par le toit ou-
vrant avec cellules solaires (lorsqu’il
est prévu).
ATTENTIONLe fonctionnement
optimal du ventilateur de la climati-
sation pendant l’arrêt, alimenté par le
toit ouvrant avec cellules solaires
(lorsqu’il est prévu), se produit
lorsque les glaces des portes et le toit
ouvrant sont complètement fermés.
De plus, pour vérifier la réelle inter-
vention du ventilateur de la climati-
sation à la première vitesse pendant
l’arrêt, avant de sortir de la voiture, il
est conseillé de désactiver les bouches
de diffusion et de sélectionner la dis-
tribution de l’air à travers uniquement
les bouches centrales de la planche.
A chaque allumage le système re-
tourne aux conditions mémorisées lors
de l’extinction, sauf pour la fonction
dégivrage/désembuage rapide, qui au
contraire est mise à zéro.
142-193 Thesis FRA 10-10-2007 13:37 Pagina 147
Page 149 of 386

148

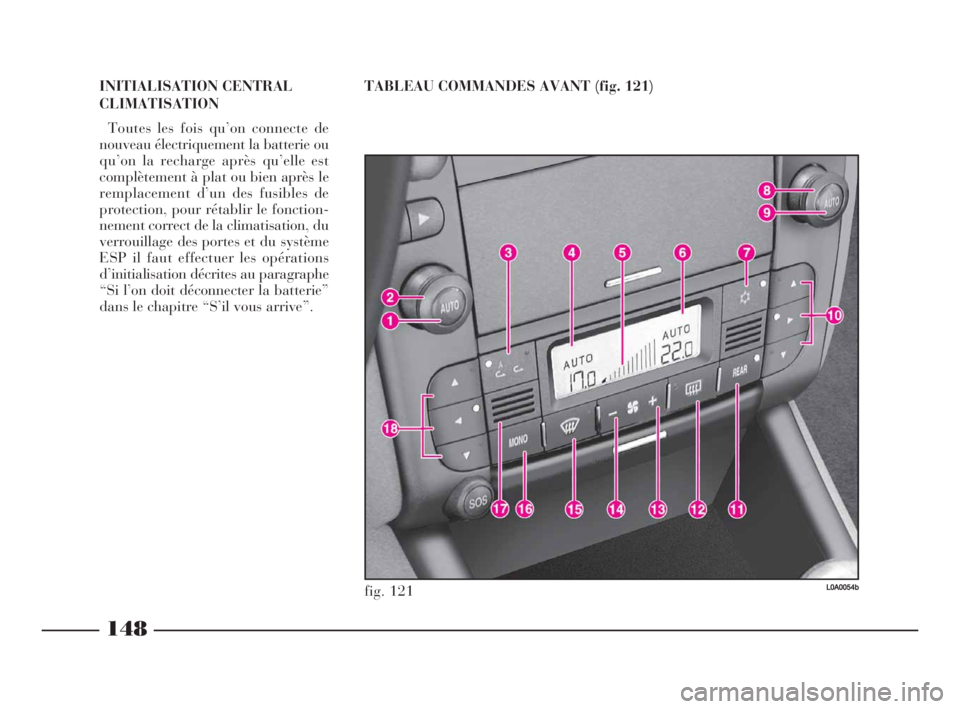

TABLEAU COMMANDES AVANT (fig. 121)
fig. 121L0A0054b
INITIALISATION CENTRAL
CLIMATISATION
Toutes les fois qu’on connecte de
nouveau électriquement la batterie ou
qu’on la recharge après qu’elle est
complètement à plat ou bien après le
remplacement d’un des fusibles de
protection, pour rétablir le fonction-
nement correct de la climatisation, du
verrouillage des portes et du système
ESP il faut effectuer les opérations
d’initialisation décrites au paragraphe
“Si l’on doit déconnecter la batterie”
dans le chapitre “S’il vous arrive”.
142-193 Thesis FRA 10-10-2007 13:37 Pagina 148
Page 150 of 386

149
1- Bouton pour sélectionner le fonc-
tionnement automatique du sys-
tème(côté conducteur)
2- Manette pour le réglage de la
température intérieure (côté conduc-
teur)
3- Bouton pour sélectionner le re-
cyclage de l’air (automatique, toujour
enclenché ou désenclenché)
4- Affichage température intérieure
demandée et état du système (côté
conducteur)
5- Affichage vitesse du ventilateur
6- Affichage température intérieure
sélectionnée et état du système (côté
passager)
7- Bouton désenclenchement com-
presseur climatiseur 8- Manette pour réglage tempéra-
ture intérieure (côté passager avant)
9- Bouton pour sélection du fonc-
tionnement automatique du système
(côté passager avant)
10- Boutons pour la sélection de la
distribution de l’air (côté passager
avant)
11- Bouton activation tableau de
commandes arrière
12- Bouton enclenchement/désen-
clenchement lunette chauffante et dé-
givrage rétroviseurs extérieurs
13- Bouton augmentation du venti-
lateur
14- Bouton diminution vitesse du
ventilateur15- Bouton enclenchement/désen-
clenchement dégivrage/désembuage
rapide du pare-brise, vitres latéraux
avant, lunette chauffante, rétroviseurs
extérieurs et gicleurs du lave-glace.
16- Bouton pour aligner la tempé-
rature et la distribution de l’air de la
zone passagers (avant/arrière) avec
celle côté conducteur
17- Capteur de température de l’air
intérieur.
18- Bouton pour la sélection de la
distribution de l’air (côté conducteur)
142-193 Thesis FRA 10-10-2007 13:37 Pagina 149
