Lancia Voyager 2011 Instrukcja obsługi (in Polish)

7
OBSŁUGA SERWISOWA SAMOCHODU
• KOMORA SILNIKA — SILNIK O POJ 3,6 L . . . . 328
• KOMORA SILNIKA — SILNIK DIESLA O POJ 2,8 L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 329
• SYSTEM DIAGNOSTYKI POKŁADOWEJ — OBD II . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 330
• CZĘŚCI ZAMIENNE . . . . . . . . . . . . . . . . . . . . . 330
• PROCEDURY SERWISOWE . . . . . . . . . . . . . . . 330 • OLEJ SILNIKOWY . . . . . . . . . . . . . . . . . . . . . 331
• FILTR OLEJU SILNIKOWEGO . . . . . . . . . . . 332
• FILTR POWIETRZA DOLOTOWEGOSILNIKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . 332
• STRATEGIA REGENERACJI FILTRA CZĄSTEK STAŁYCH — SILNIK DIESLA O
POJ 2,8 L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
• UKŁAD WYDECHOWY . . . . . . . . . . . . . . . . . 333
• AKUMULATOR BEZOBSŁUGOWY . . . . . . . . 334
• KONSERWACJA UKŁADU KLIMATYZACJI . . . . . . . . . . . . . . . . . . . . . . . 335
• SMAROWANIE NADWOZIA . . . . . . . . . . . . 337
• PIÓRA WYCIERACZEK PRZEDNIEJ SZYBY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337
• UKŁAD CHŁODZENIA . . . . . . . . . . . . . . . . . 338
325

• HAMULCE . . . . . . . . . . . . . . . . . . . . . . . . . . . 342
• AUTOMATYCZNA SKRZYNIA BIEGÓW . . . 344
• DBANIE O WYGLĄD POJAZDU IOCHRONA PRZED KOROZJĄ . . . . . . . . . . . 345
• CZYSZCZENIE UCHWYTÓW NA NAPOJE W DESCE ROZDZIELCZEJ . . . . . . . . . . . . . . 348
• BEZPIECZNIKI . . . . . . . . . . . . . . . . . . . . . . . . . 349 • CAŁKOWICIE ZINTEGROWANY MODUŁZASILANIA . . . . . . . . . . . . . . . . . . . . . . . . . . 349
• PRZECHOWYWANIE POJAZDU . . . . . . . . . . . . 353
• ŻARÓWKI ZAMIENNE . . . . . . . . . . . . . . . . . . . 355
• WYMIANA ŻARÓWEK . . . . . . . . . . . . . . . . . . . 356 • REFLEKTORY KSENONOWE (HID)(zależnie od wyposażenia) . . . . . . . . . . . . . . . . . . 356
• REFLEKTORY POCZWÓRNE (zależnie od wyposażenia) . . . . . . . . . . . . . . . . . . 356
• PRZEDNIE KIERUNKOWSKAZY I BOCZNE ŚWIATŁA OBRYSOWE . . . . . . . . . 356
• BOCZNE KIERUNKOWSKAZY . . . . . . . . . . . 357
• ŚWIATŁA PRZECIWMGIELNE . . . . . . . . . . 357
• TYLNY KIERUNKOWSKAZ I ŚWIATŁO COFANIA . . . . . . . . . . . . . . . . . . . . . . . . . . . 358
• DODATKOWE ŚWIATŁO STOP (CHMSL) . . 358
• OŚWIETLENIE TABLICY REJESTRACYJNEJ . . . . . . . . . . . . . . . . . . . . . 358
• OBJĘTOŚCI PŁYNÓW . . . . . . . . . . . . . . . . . . . . 359
326

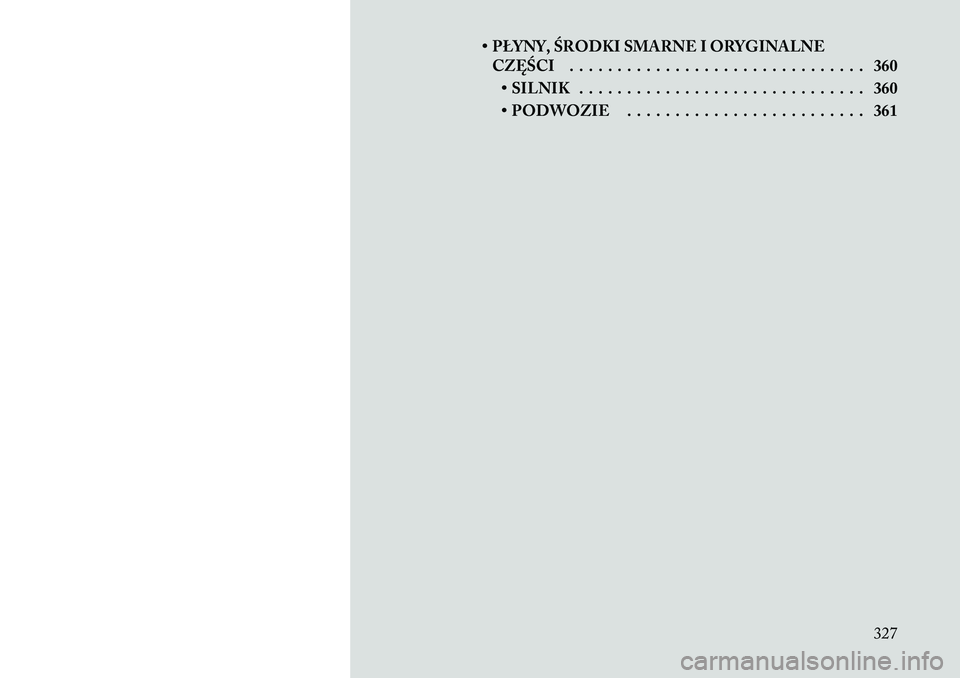

• PŁYNY, ŚRODKI SMARNE I ORYGINALNECZĘŚCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360
• SILNIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360
• PODWOZIE . . . . . . . . . . . . . . . . . . . . . . . . . 361
327

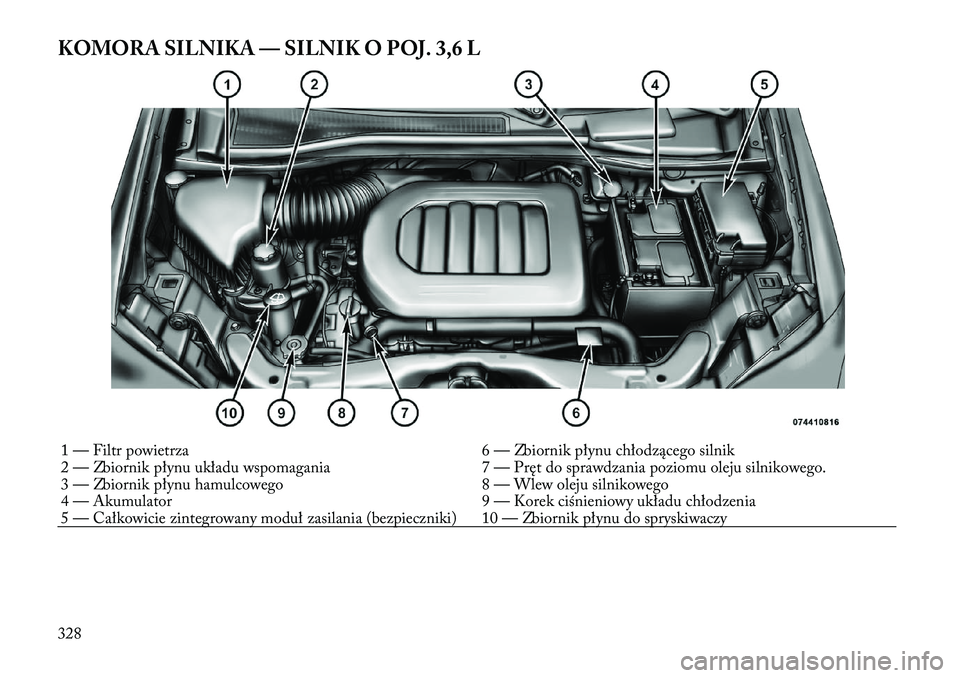

KOMORA SILNIKA — SILNIK O POJ. 3,6 L1 — Filtr powietrza6 — Zbiornik płynu chłodzącego silnik
2 — Zbiornik płynu układu wspomagania 7 — Pręt do sprawdzania poziomu oleju silnikowego.
3 — Zbiornik płynu hamulcowego 8 — Wlew oleju silnikowego
4 — Akumulator 9 — Korek ciśnieniowy układu chłodzenia
5 — Całkowicie zintegrowany moduł zasilania (bezpieczniki) 10 — Zbiornik płynu do spryskiwaczy
328

KOMORA SILNIKA — SILNIK DIESLA O POJ. 2,8 L1 — Filtr powietrza5 — Całkowicie zintegrowany moduł zasilania (bezpieczniki)
2 — Wlew oleju silnikowego 6 — Zbiornik płynu chłodzącego silnik
3 — Pompa hamulcowa 7 — Pręt do sprawdzania poziomu oleju silnikowego.
4 — Akumulator 8 — Zbiornik płynu do spryskiwaczy
329

SYSTEM DIAGNOSTYKI
POKŁADOWEJ — OBD II
Pojazd wyposażono w wyrafinowany
system diagnostyki pokładowej o
nazwie OBD II. System monitoruje
jakość emisji, pracę silnika i układów
sterujących automatyczną skrzynią
biegów. Prawidłowa praca tych układów
zapewnia optymalne osiągi pojazdu i
doskonałe zużycie paliwa, a także
gwarantuje utrzymanie poziomu emisji
w zakresie dopuszczalnym
obowiązującymi przepisami.
W przypadku konieczności naprawy
któregoś układu układ OBD II wyśle
polecenie zapalenia lampki
sygnalizującej usterkę (MIL). Układ
zapisze również kody diagnostyczne
oraz inne informacje, które mogą być
pomocne podczas naprawy pojazdu.
Mimo że pojazd w większości
przypadków będzie się nadawał do jazdy
i nie będzie wymagał holowania, należy
niezwłocznie udać się do
autoryzowanego dealera.
PRZESTROGA!
• Długa jazda z zapaloną lampką MILmoże doprowadzić do
poważniejszego uszkodzenia układu
kontrolującego poziom emisji.
Może to wpłynąć na zużycie paliwa i
właściwości jezdne. Przed
przeprowadzeniem testów emisji
należy oddać pojazd do serwisu.
• Jeśli podczas pracy silnika lampka
MIL miga, wkrótce dojdzie do
poważnego uszkodzenia katalizatora
i zmniejszenia mocy silnika.
Samochód wymaga
natychmiastowej naprawy.
CZĘŚCI ZAMIENNE
Zaleca się stosowanie oryginalnych
części podczas normalnych/
zaplanowanych przeglądów i napraw,
aby zapewnić osiągi zgodne ze
specyfikacją. Gwarancja producenta nie
obejmuje uszkodzeń i awarii
spowodowanych stosowaniem
nieoryginalnych części podczas
serwisowania i naprawy pojazdu. PROCEDURY
SERWISOWE
Na kolejnych stronach znajdują się
informacje dotyczące
wymaganych
usług konserwacyjnych, określonych
przez inżynierów, którzy zaprojektowali
ten pojazd.
Oprócz czynności konserwacyjnych
wyszczególnionych w formie stałego
harmonogramu konserwacji istnieją
podzespoły, które w przyszłości mogą
wymagać serwisowania i wymiany.
PRZESTROGA!
• Zaniedbanie prawidłowej konserwacji pojazdu oraz
niewykonywanie wymaganych
napraw i prac konserwacyjnych
może doprowadzić do zwiększenia
kosztów napraw, uszkodzenia
innych podzespołów lub zmniejszyć
osiągi pojazdu. Należy niezwłocznie
zlecić sprawdzenie potencjalnych
usterek autoryzowanemu dealerowi
lub certyfikowanej stacji obsługi.
(Dalej)
330

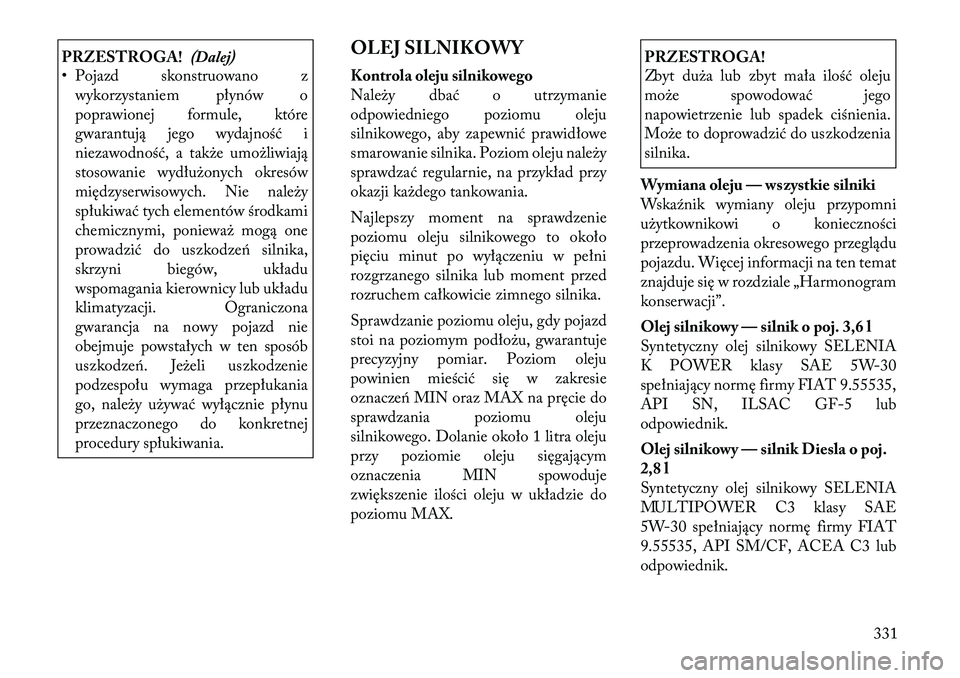

PRZESTROGA!(Dalej)
• Pojazd skonstruowano z
wykorzystaniem płynów o
poprawionej formule, które
gwarantują jego wydajność i
niezawodność, a także umożliwiają
stosowanie wydłużonych okresów
międzyserwisowych. Nie należy
spłukiwać tych elementów środkami
chemicznymi, ponieważ mogą one
prowadzić do uszkodzeń silnika,
skrzyni biegów, układu
wspomagania kierownicy lub układu
klimatyzacji. Ograniczona
gwarancja na nowy pojazd nie
obejmuje powstałych w ten sposób
uszkodzeń. Jeżeli uszkodzenie
podzespołu wymaga przepłukania
go, należy używać wyłącznie płynu
przeznaczonego do konkretnej
procedury spłukiwania. OLEJ SILNIKOWY
Kontrola oleju silnikowego
Należy dbać o utrzymanie
odpowiedniego poziomu oleju
silnikowego, aby zapewnić prawidłowe
smarowanie silnika. Poziom oleju należy
sprawdzać regularnie, na przykład przy
okazji każdego tankowania.
Najlepszy moment na sprawdzenie
poziomu oleju silnikowego to około
pięciu minut po wyłączeniu w pełni
rozgrzanego silnika lub moment przed
rozruchem całkowicie zimnego silnika.
Sprawdzanie poziomu oleju, gdy pojazd
stoi na poziomym podłożu, gwarantuje
precyzyjny pomiar. Poziom oleju
powinien mieścić się w zakresie
oznaczeń MIN oraz MAX na pręcie do
sprawdzania poziomu oleju
silnikowego. Dolanie około 1 litra oleju
przy poziomie oleju sięgającym
oznaczenia MIN spowoduje
zwiększenie ilości oleju w układzie do
poziomu MAX.
PRZESTROGA!
Zbyt duża lub zbyt mała ilość oleju
może spowodować jego
napowietrzenie lub spadek ciśnienia.
Może to doprowadzić do uszkodzenia
silnika.
Wymiana oleju — wszystkie silniki
Wskaźnik wymiany oleju przypomni
użytkownikowi o konieczności
przeprowadzenia okresowego przeglądu
pojazdu. Więcej informacji na ten temat
znajduje się w rozdziale „Harmonogram
konserwacji”.
Olej silnikowy — silnik o poj. 3,6 l
Syntetyczny olej silnikowy SELENIA
K POWER klasy SAE 5W -30
spełnia jący normę firmy FIAT 9.55535,
API SN, ILSAC GF-5 lub
odpowiednik.
Olej silnikowy — silnik Diesla o poj.
2,8 l
Syntetyczny olej silnikowy SELENIA
MULTIPOWER C3 klasy SAE
5W-30 spełnia jący normę firmy FIAT
9.55535, API SM/CF, ACEA C3 lub
odpowiednik.
331

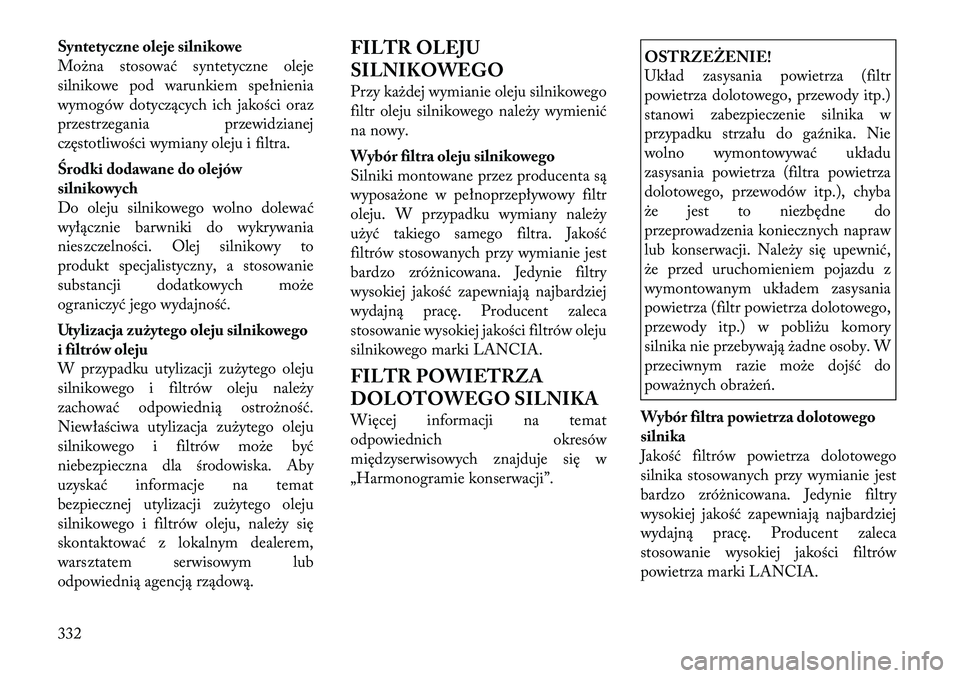

Syntetyczne oleje silnikowe
Można stosować syntetyczne oleje
silnikowe pod warunkiem spełnienia
wymogów dotyczących ich jakości oraz
przestrzegania przewidzianej
częstotliwości wymiany oleju i filtra.
Środki dodawane do olejów
silnikowych
Do oleju silnikowego wolno dolewać
wyłącznie barwniki do wykrywania
nieszczelności. Olej silnikowy to
produkt specjalistyczny, a stosowanie
substancji dodatkowych może
ograniczyć jego wydajność.
Utylizacja zużytego oleju silnikowego
i filtrów oleju
W przypadku utylizacji zużytego oleju
silnikowego i filtrów oleju należy
zachować odpowiednią ostrożność.
Niewłaściwa utylizacja zużytego oleju
silnikowego i filtrów może być
niebezpieczna dla środowiska. Aby
uzyskać informacje na temat
bezpiecznej utylizacji zużytego oleju
silnikowego i filtrów oleju, należy się
skontaktować z lokalnym dealerem,
warsztatem serwisowym lub
odpowiednią agencją rządową.FILTR OLEJU
SILNIKOWEGO
Przy każdej wymianie oleju silnikowego
filtr oleju silnikowego należy wymienić
na nowy.
Wybór filtra oleju silnikowego
Silniki montowane przez producenta są
wyposażone w pełnoprzepływowy filtr
oleju. W przypadku wymiany należy
użyć takiego samego filtra. Jakość
filtrów stosowanych przy wymianie jest
bardzo zróżnicowana. Jedynie filtry
wysokiej jakość zapewniają najbardziej
wydajną pracę. Producent zaleca
stosowanie wysokiej jakości filtrów oleju
silnikowego marki LANCIA.
FILTR POWIETRZA
DOLOTOWEGO SILNIKA
Więcej informacji na temat
odpowiednich okresów
międzyserwisowych znajduje się w
„Harmonogramie konserwacji”.
OSTRZEŻENIE!
Układ zasysania powietrza (filtr
powietrza dolotowego, przewody itp.)
stanowi zabezpieczenie silnika w
przypadku strzału do gaźnika. Nie
wolno wymontowywać układu
zasysania powietrza (filtra powietrza
dolotowego, przewodów itp.), chyba
że jest to niezbędne do
przeprowadzenia koniecznych napraw
lub konserwacji. Należy się upewnić,
że przed uruchomieniem pojazdu z
wymontowanym układem zasysania
powietrza (filtr powietrza dolotowego,
przewody itp.) w pobliżu komory
silnika nie przebywają żadne osoby. W
przeciwnym razie może dojść do
poważnych obrażeń.
Wybór filtra powietrza dolotowego
silnika
Jakość filtrów powietrza dolotowego
silnika stosowanych przy wymianie jest
bardzo zróżnicowana. Jedynie filtry
wysokiej jakość zapewniają najbardziej
wydajną pracę. Producent zaleca
stosowanie wysokiej jakości filtrów
powietrza marki LANCIA.
332

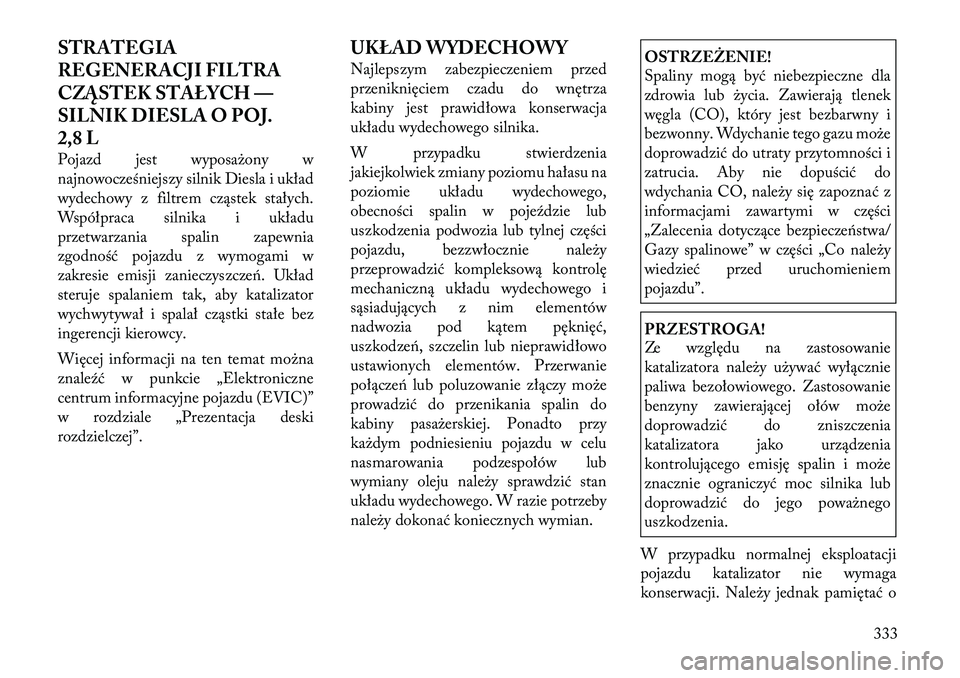

STRATEGIA
REGENERACJI FILTRA
CZĄSTEK STAŁYCH —
SILNIK DIESLA O POJ.
2,8 L
Pojazd jest wyposażony w
najnowocześniejszy silnik Diesla i układ
wydechowy z filtrem cząstek stałych.
Współpraca silnika i układu
przetwarzania spalin zapewnia
zgodność pojazdu z wymogami w
zakresie emisji zanieczyszczeń. Układ
steruje spalaniem tak, aby katalizator
wychwytywał i spalał cząstki stałe bez
ingerencji kierowcy.
Więcej informacji na ten temat można
znaleźć w punkcie „Elektroniczne
centrum informacyjne pojazdu (EVIC)”
w rozdziale „Prezentacja deski
rozdzielczej”.UKŁAD WYDECHOWY
Najlepszym zabezpieczeniem przed
przeniknięciem czadu do wnętrza
kabiny jest prawidłowa konserwacja
układu wydechowego silnika.
W przypadku stwierdzenia
jakiejkolwiek zmiany poziomu hałasu na
poziomie układu wydechowego,
obecności spalin w pojeździe lub
uszkodzenia podwozia lub tylnej części
pojazdu, bezzwłocznie należy
przeprowadzić kompleksową kontrolę
mechaniczną układu wydechowego i
sąsiadujących z nim elementów
nadwozia pod kątem pęknięć,
uszkodzeń, szczelin lub nieprawidłowo
ustawionych elementów. Przerwanie
połączeń lub poluzowanie złączy może
prowadzić do przenikania spalin do
kabiny pasażerskiej. Ponadto przy
każdym podniesieniu pojazdu w celu
nasmarowania podzespołów lub
wymiany oleju należy sprawdzić stan
układu wydechowego. W razie potrzeby
należy dokonać koniecznych wymian.
OSTRZEŻENIE!
Spaliny mogą być niebezpieczne dla
zdrowia lub życia. Zawierają tlenek
węgla (CO), który jest bezbarwny i
bezwonny. Wdychanie tego gazu może
doprowadzić do utraty przytomności i
zatrucia. Aby nie dopuścić do
wdychania CO, należy się zapoznać z
informacjami zawartymi w części
„Zalecenia dotyczące bezpieczeństwa/
Gazy spalinowe” w części „Co należy
wiedzieć przed uruchomieniem
pojazdu”.PRZESTROGA!
Ze względu na zastosowanie
katalizatora należy używać wyłącznie
paliwa bezołowiowego. Zastosowanie
benzyny zawierającej ołów może
doprowadzić do zniszczenia
katalizatora jako urządzenia
kontrolującego emisję spalin i może
znacznie ograniczyć moc silnika lub
doprowadzić do jego poważnego
uszkodzenia.
W przypadku normalnej eksploatacji
pojazdu katalizator nie wymaga
konserwacji. Należy jednak pamiętać o
333

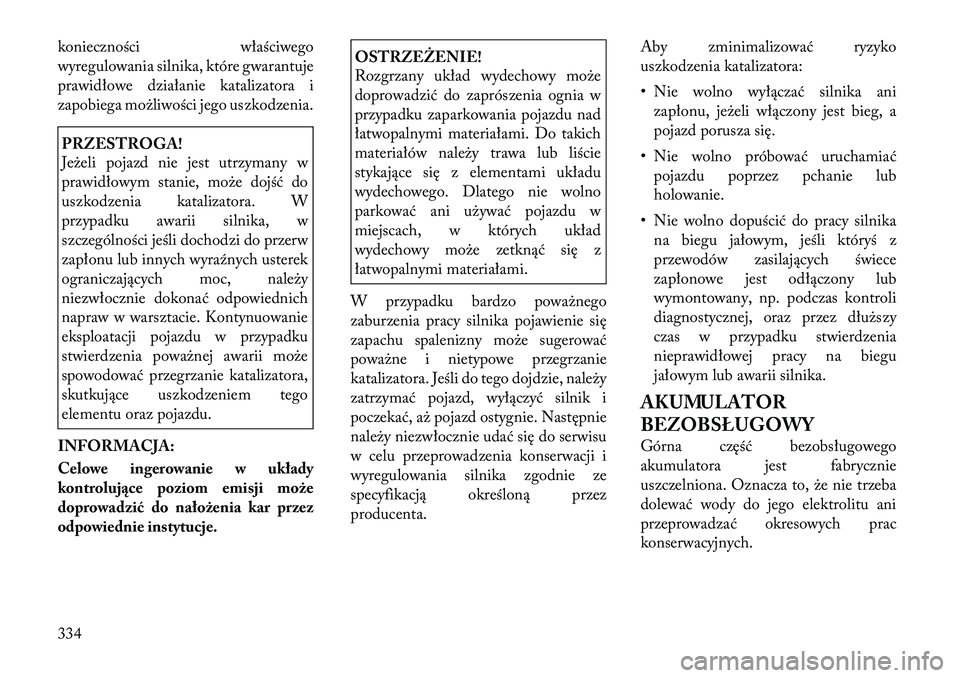

konieczności właściwego
wyregulowania silnika, które gwarantuje
prawidłowe działanie katalizatora i
zapobiega możliwości jego uszkodzenia.PRZESTROGA!
Jeżeli pojazd nie jest utrzymany w
prawidłowym stanie, może dojść do
uszkodzenia katalizatora. W
przypadku awarii silnika, w
szczególności jeśli dochodzi do przerw
zapłonu lub innych wyraźnych usterek
ograniczających moc, należy
niezwłocznie dokonać odpowiednich
napraw w warsztacie. Kontynuowanie
eksploatacji pojazdu w przypadku
stwierdzenia poważnej awarii może
spowodować przegrzanie katalizatora,
skutkujące uszkodzeniem tego
elementu oraz pojazdu.
INFORMACJA:
Celowe ingerowanie w układy
kontrolujące poziom emisji może
doprowadzić do nałożenia kar przez
odpowiednie instytucje.
OSTRZEŻENIE!
Rozgrzany układ wydechowy może
doprowadzić do zaprószenia ognia w
przypadku zaparkowania pojazdu nad
łatwopalnymi materiałami. Do takich
materiałów należy trawa lub liście
stykające się z elementami układu
wydechowego. Dlatego nie wolno
parkować ani używać pojazdu w
miejscach, w których układ
wydechowy może zetknąć się z
łatwopalnymi materiałami.
W przypadku bardzo poważnego
zaburzenia pracy silnika pojawienie się
zapachu spalenizny może sugerować
poważne i nietypowe przegrzanie
katalizatora. Jeśli do tego dojdzie, należy
zatrzymać pojazd, wyłączyć silnik i
poczekać, aż pojazd ostygnie. Następnie
należy niezwłocznie udać się do serwisu
w celu przeprowadzenia konserwacji i
wyregulowania silnika zgodnie ze
specyfikacją określoną przez
producenta. Aby zminimalizować ryzyko
uszkodzenia katalizatora:
• Nie wolno wyłączać silnika ani
zapłonu, jeżeli włączony jest bieg, a
pojazd porusza się.
• Nie wolno próbować uruchamiać pojazdu poprzez pchanie lub
holowanie.
• Nie wolno dopuścić do pracy silnika na biegu jałowym, jeśli któryś z
przewodów zasilających świece
zapłonowe jest odłączony lub
wymontowany, np. podczas kontroli
diagnostycznej, oraz przez dłuższy
czas w przypadku stwierdzenia
nieprawidłowej pracy na biegu
jałowym lub awarii silnika.
AKUMULATOR
BEZOBSŁUGOWY
Górna część bezobsługowego
akumulatora jest fabrycznie
uszczelniona. Oznacza to, że nie trzeba
dolewać wody do jego elektrolitu ani
przeprowadzać okresowych prac
konserwacyjnych.
334
