Lancia Voyager 2014 Drift- och underhållshandbok (in Swedish)

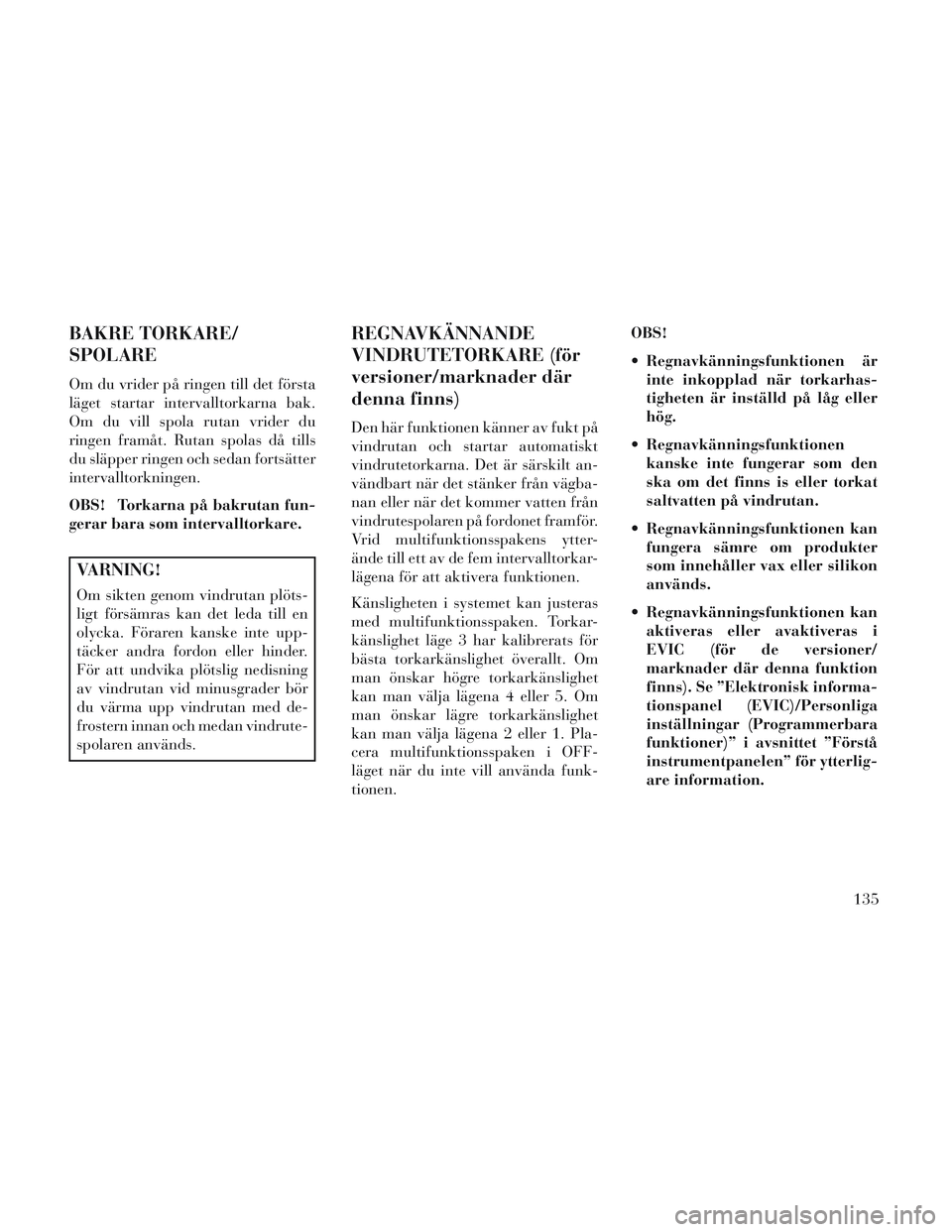

BAKRE TORKARE/
SPOLARE
Om du vrider på ringen till det första
läget startar intervalltorkarna bak.
Om du vill spola rutan vrider du
ringen framåt. Rutan spolas då tills
du släpper ringen och sedan fortsätter
intervalltorkningen.
OBS! Torkarna på bakrutan fun-
gerar bara som intervalltorkare.
VARNING!
Om sikten genom vindrutan plöts-
ligt försämras kan det leda till en
olycka. Föraren kanske inte upp-
täcker andra fordon eller hinder.
För att undvika plötslig nedisning
av vindrutan vid minusgrader bör
du värma upp vindrutan med de-
frostern innan och medan vindrute-
spolaren används.
REGNAVKÄNNANDE
VINDRUTETORKARE (för
versioner/marknader där
denna finns)
Den här funktionen känner av fukt på
vindrutan och startar automatiskt
vindrutetorkarna. Det är särskilt an-
vändbart när det stänker från vägba-
nan eller när det kommer vatten från
vindrutespolaren på fordonet framför.
Vrid multifunktionsspakens ytter-
ände till ett av de fem intervalltorkar-
lägena för att aktivera funktionen.
Känsligheten i systemet kan justeras
med multifunktionsspaken. Torkar-
känslighet läge 3 har kalibrerats för
bästa torkarkänslighet överallt. Om
man önskar högre torkarkänslighet
kan man välja lägena 4 eller 5. Om
man önskar lägre torkarkänslighet
kan man välja lägena 2 eller 1. Pla-
cera multifunktionsspaken i OFF-
läget när du inte vill använda funk-
tionen.OBS!
Regnavkänningsfunktionen är
inte inkopplad när torkarhas-
tigheten är inställd på låg eller
hög.
Regnavkänningsfunktionen kanske inte fungerar som den
ska om det finns is eller torkat
saltvatten på vindrutan.
Regnavkänningsfunktionen kan fungera sämre om produkter
som innehåller vax eller silikon
används.
Regnavkänningsfunktionen kan aktiveras eller avaktiveras i
EVIC (för de versioner/
marknader där denna funktion
finns). Se ”Elektronisk informa-
tionspanel (EVIC)/Personliga
inställningar (Programmerbara
funktioner)” i avsnittet ”Förstå
instrumentpanelen” för ytterlig-
are information.
135

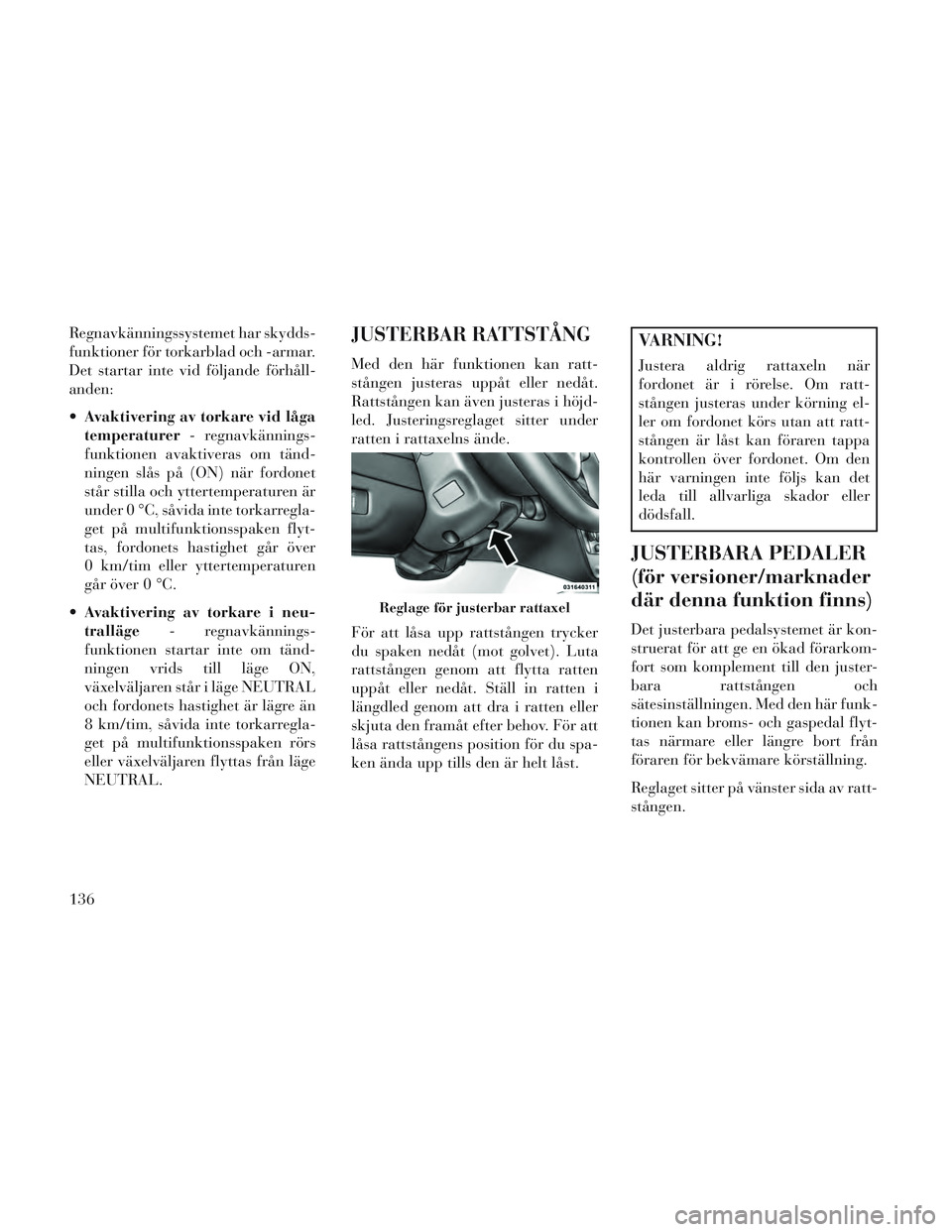

Regnavkänningssystemet har skydds-
funktioner för torkarblad och -armar.
Det startar inte vid följande förhåll-
anden:
Avaktivering av torkare vid låga
temperaturer - regnavkännings-
funktionen avaktiveras om tänd-
ningen slås på (ON) när fordonet
står stilla och yttertemperaturen är
under 0 °C, såvida inte torkarregla-
get på multifunktionsspaken flyt-
tas, fordonets hastighet går över
0 km/tim eller yttertemperaturen
går över 0 °C.
Avaktivering av torkare i neu-
tralläge - regnavkännings-
funktionen startar inte om tänd-
ningen vrids till läge ON,
växelväljaren står i läge NEUTRAL
och fordonets hastighet är lägre än
8 km/tim, såvida inte torkarregla-
get på multifunktionsspaken rörs
eller växelväljaren flyttas från läge
NEUTRAL.JUSTERBAR RATTSTÅNG
Med den här funktionen kan ratt-
stången justeras uppåt eller nedåt.
Rattstången kan även justeras i höjd-
led. Justeringsreglaget sitter under
ratten i rattaxelns ände.
För att låsa upp rattstången trycker
du spaken nedåt (mot golvet). Luta
rattstången genom att flytta ratten
uppåt eller nedåt. Ställ in ratten i
längdled genom att dra i ratten eller
skjuta den framåt efter behov. För att
låsa rattstångens position för du spa-
ken ända upp tills den är helt låst.
VARNING!
Justera aldrig rattaxeln när
fordonet är i rörelse. Om ratt-
stången justeras under körning el-
ler om fordonet körs utan att ratt-
stången är låst kan föraren tappa
kontrollen över fordonet. Om den
här varningen inte följs kan det
leda till allvarliga skador eller
dödsfall.
JUSTERBARA PEDALER
(för versioner/marknader
där denna funktion finns)
Det justerbara pedalsystemet är kon-
struerat för att ge en ökad förarkom-
fort som komplement till den juster-
bara rattstången och
sätesinställningen. Med den här funk-
tionen kan broms- och gaspedal flyt-
tas närmare eller längre bort från
föraren för bekvämare körställning.
Reglaget sitter på vänster sida av ratt-
stången.
Reglage för justerbar rattaxel
136

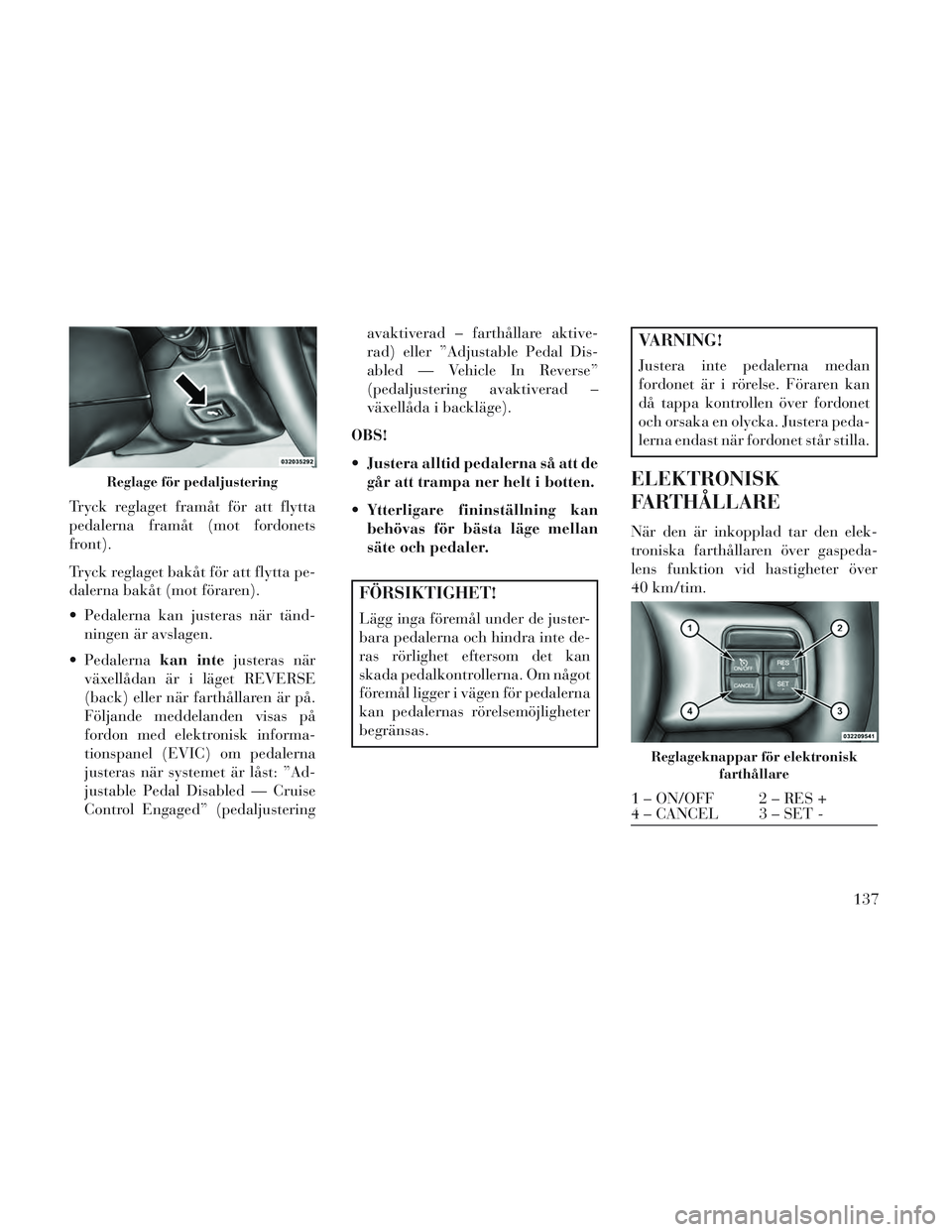

Tryck reglaget framåt för att flytta
pedalerna framåt (mot fordonets
front).
Tryck reglaget bakåt för att flytta pe-
dalerna bakåt (mot föraren).
Pedalerna kan justeras när tänd-ningen är avslagen.
Pedalerna kan intejusteras när
växellådan är i läget REVERSE
(back) eller när farthållaren är på.
Följande meddelanden visas på
fordon med elektronisk informa-
tionspanel (EVIC) om pedalerna
justeras när systemet är låst: ”Ad-
justable Pedal Disabled — Cruise
Control Engaged” (pedaljustering avaktiverad – farthållare aktive-
rad) eller ”Adjustable Pedal Dis-
abled — Vehicle In Reverse”
(pedaljustering avaktiverad –
växellåda i backläge).
OBS!
Justera alltid pedalerna så att de går att trampa ner helt i botten.
Ytterligare fininställning kan behövas för bästa läge mellan
säte och pedaler.
FÖRSIKTIGHET!
Lägg inga föremål under de juster-
bara pedalerna och hindra inte de-
ras rörlighet eftersom det kan
skada pedalkontrollerna. Om något
föremål ligger i vägen för pedalerna
kan pedalernas rörelsemöjligheter
begränsas.
VARNING!
Justera inte pedalerna medan
fordonet är i rörelse. Föraren kan
då tappa kontrollen över fordonet
och orsaka en olycka. Justera peda-
lerna endast när fordonet står stilla.
ELEKTRONISK
FARTHÅLLARE
När den är inkopplad tar den elek-
troniska farthållaren över gaspeda-
lens funktion vid hastigheter över
40 km/tim.
Reglage för pedaljustering
Reglageknappar för elektronisk
farthållare
1 – ON/OFF 2 – RES +
4 – CANCEL 3 – SET -
137

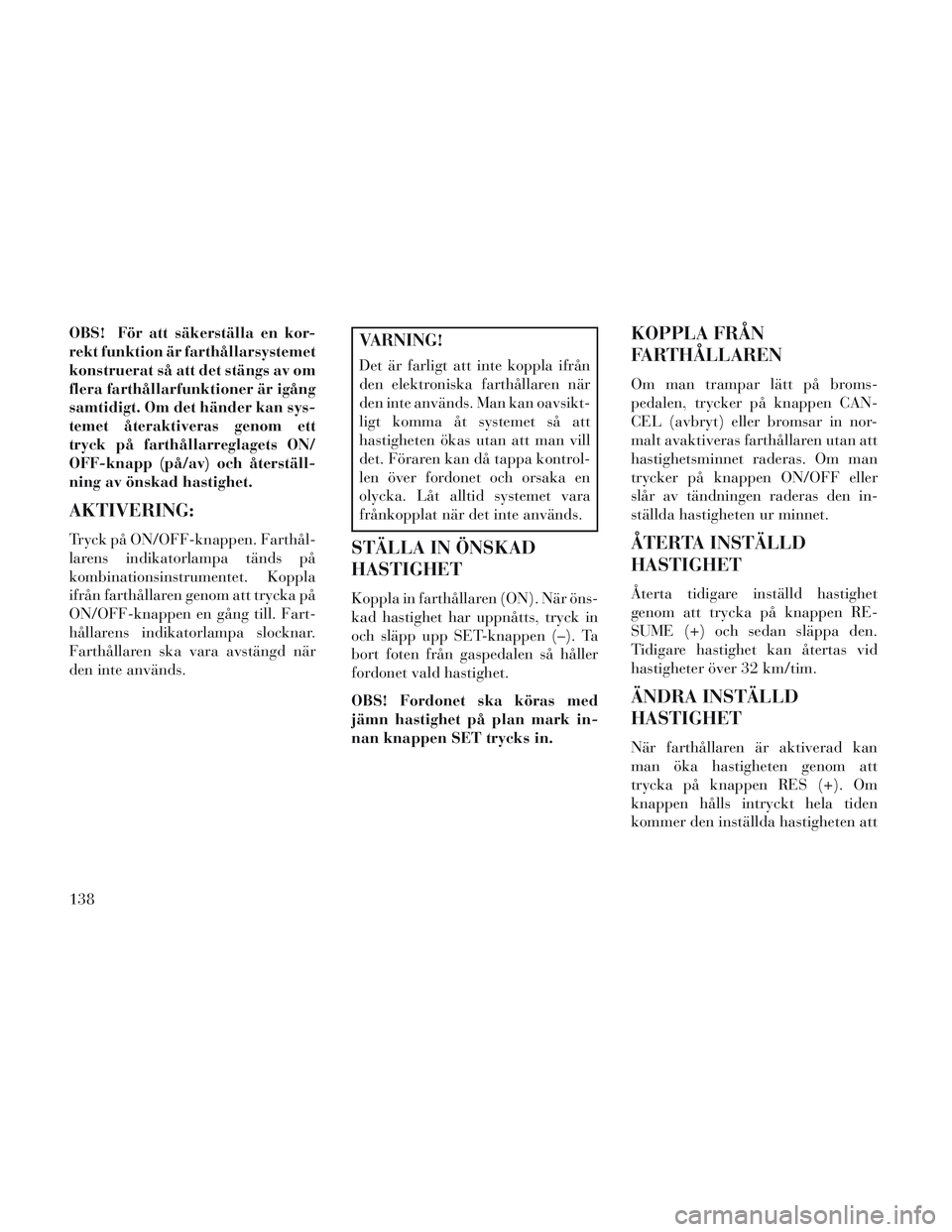

OBS! För att säkerställa en kor-
rekt funktion är farthållarsystemet
konstruerat så att det stängs av om
flera farthållarfunktioner är igång
samtidigt. Om det händer kan sys-
temet återaktiveras genom ett
tryck på farthållarreglagets ON/
OFF-knapp (på/av) och återställ-
ning av önskad hastighet.
AKTIVERING:
Tryck på ON/OFF-knappen. Farthål-
larens indikatorlampa tänds på
kombinationsinstrumentet. Koppla
ifrån farthållaren genom att trycka på
ON/OFF-knappen en gång till. Fart-
hållarens indikatorlampa slocknar.
Farthållaren ska vara avstängd när
den inte används.
VARNING!
Det är farligt att inte koppla ifrån
den elektroniska farthållaren när
den inte används. Man kan oavsikt-
ligt komma åt systemet så att
hastigheten ökas utan att man vill
det. Föraren kan då tappa kontrol-
len över fordonet och orsaka en
olycka. Låt alltid systemet vara
frånkopplat när det inte används.
STÄLLA IN ÖNSKAD
HASTIGHET
Koppla in farthållaren (ON). När öns-
kad hastighet har uppnåtts, tryck in
och släpp upp SET-knappen (–). Ta
bort foten från gaspedalen så håller
fordonet vald hastighet.
OBS! Fordonet ska köras med
jämn hastighet på plan mark in-
nan knappen SET trycks in.
KOPPLA FRÅN
FARTHÅLLAREN
Om man trampar lätt på broms-
pedalen, trycker på knappen CAN-
CEL (avbryt) eller bromsar in nor-
malt avaktiveras farthållaren utan att
hastighetsminnet raderas. Om man
trycker på knappen ON/OFF eller
slår av tändningen raderas den in-
ställda hastigheten ur minnet.
ÅTERTA INSTÄLLD
HASTIGHET
Återta tidigare inställd hastighet
genom att trycka på knappen RE-
SUME (+) och sedan släppa den.
Tidigare hastighet kan återtas vid
hastigheter över 32 km/tim.
ÄNDRA INSTÄLLD
HASTIGHET
När farthållaren är aktiverad kan
man öka hastigheten genom att
trycka på knappen RES (+). Om
knappen hålls intryckt hela tiden
kommer den inställda hastigheten att
138

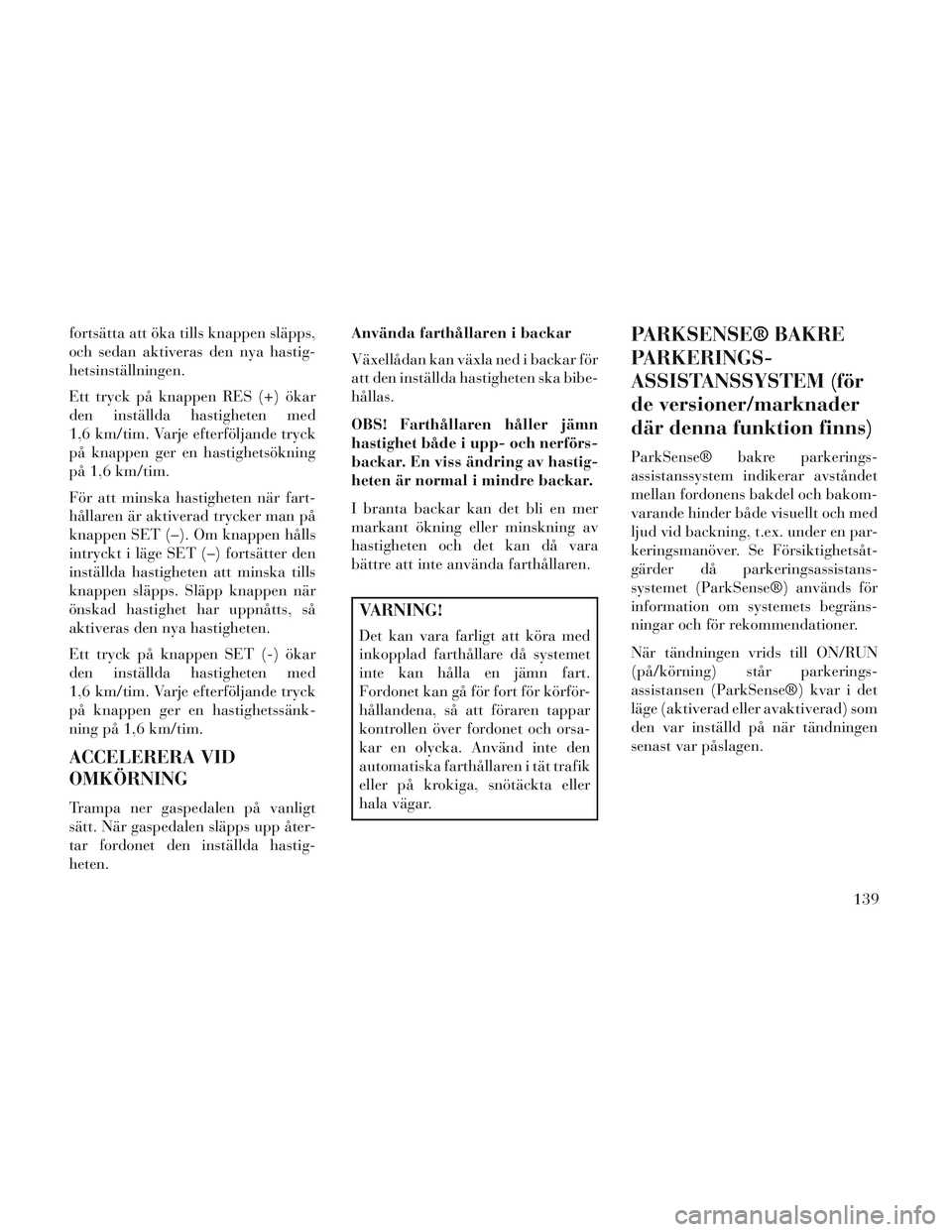

fortsätta att öka tills knappen släpps,
och sedan aktiveras den nya hastig-
hetsinställningen.
Ett tryck på knappen RES (+) ökar
den inställda hastigheten med
1,6 km/tim. Varje efterföljande tryck
på knappen ger en hastighetsökning
på 1,6 km/tim.
För att minska hastigheten när fart-
hållaren är aktiverad trycker man på
knappen SET (–). Om knappen hålls
intryckt i läge SET (–) fortsätter den
inställda hastigheten att minska tills
knappen släpps. Släpp knappen när
önskad hastighet har uppnåtts, så
aktiveras den nya hastigheten.
Ett tryck på knappen SET (-) ökar
den inställda hastigheten med
1,6 km/tim. Varje efterföljande tryck
på knappen ger en hastighetssänk-
ning på 1,6 km/tim.
ACCELERERA VID
OMKÖRNING
Trampa ner gaspedalen på vanligt
sätt. När gaspedalen släpps upp åter-
tar fordonet den inställda hastig-
heten.Använda farthållaren i backar
Växellådan kan växla ned i backar för
att den inställda hastigheten ska bibe-
hållas.
OBS! Farthållaren håller jämn
hastighet både i upp- och nerförs-
backar. En viss ändring av hastig-
heten är normal i mindre backar.
I branta backar kan det bli en mer
markant ökning eller minskning av
hastigheten och det kan då vara
bättre att inte använda farthållaren.
VARNING!
Det kan vara farligt att köra med
inkopplad farthållare då systemet
inte kan hålla en jämn fart.
Fordonet kan gå för fort för körför-
hållandena, så att föraren tappar
kontrollen över fordonet och orsa-
kar en olycka. Använd inte den
automatiska farthållaren i tät trafik
eller på krokiga, snötäckta eller
hala vägar.
PARKSENSE® BAKRE
PARKERINGS-
ASSISTANSSYSTEM (för
de versioner/marknader
där denna funktion finns)
ParkSense® bakre parkerings-
assistanssystem indikerar avståndet
mellan fordonens bakdel och bakom-
varande hinder både visuellt och med
ljud vid backning, t.ex. under en par-
keringsmanöver. Se Försiktighetsåt-
gärder då parkeringsassistans-
systemet (ParkSense®) används för
information om systemets begräns-
ningar och för rekommendationer.
När tändningen vrids till ON/RUN
(på/körning) står parkerings-
assistansen (ParkSense®) kvar i det
läge (aktiverad eller avaktiverad) som
den var inställd på när tändningen
senast var påslagen.
139

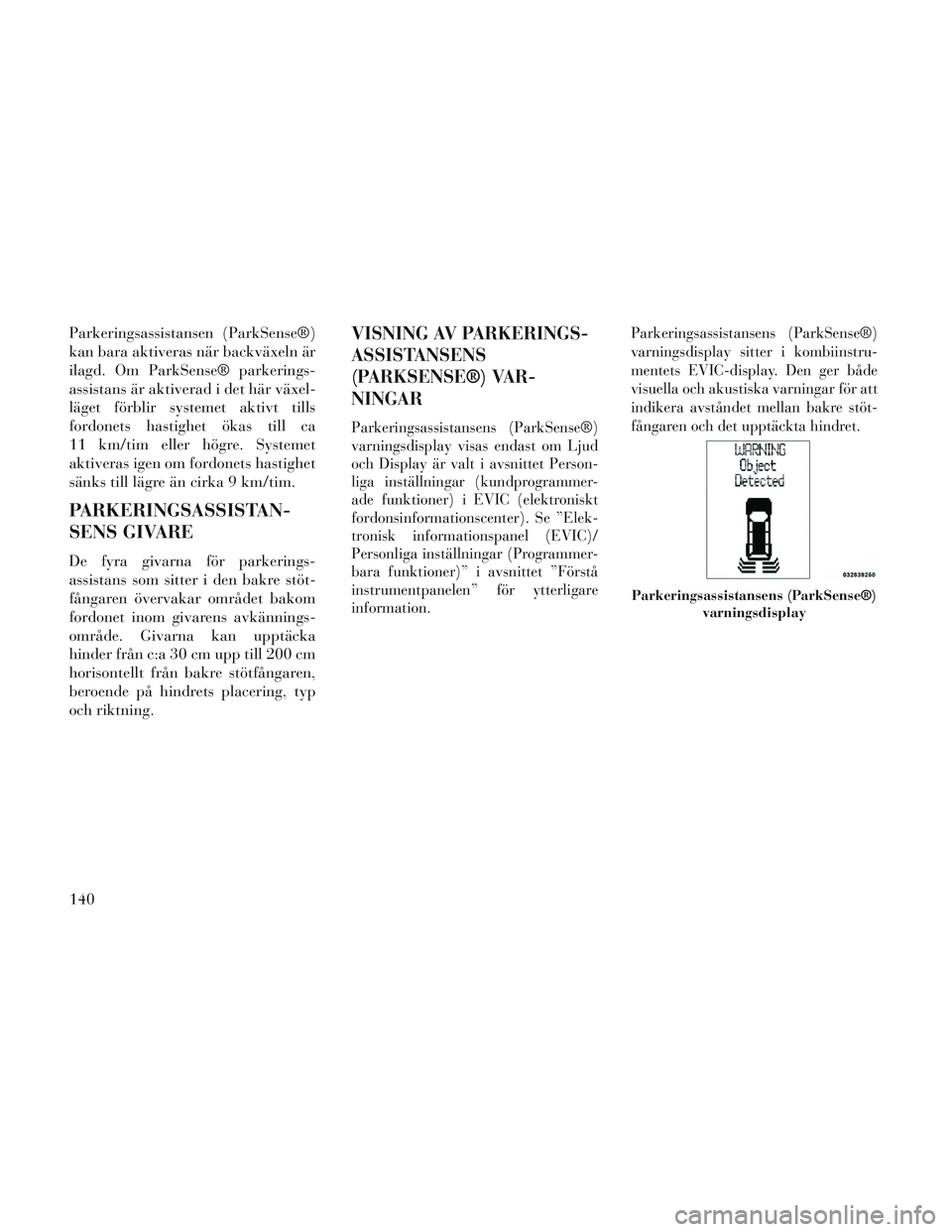

Parkeringsassistansen (ParkSense®)
kan bara aktiveras när backväxeln är
ilagd. Om ParkSense® parkerings-
assistans är aktiverad i det här växel-
läget förblir systemet aktivt tills
fordonets hastighet ökas till ca
11 km/tim eller högre. Systemet
aktiveras igen om fordonets hastighet
sänks till lägre än cirka 9 km/tim.
PARKERINGSASSISTAN-
SENS GIVARE
De fyra givarna för parkerings-
assistans som sitter i den bakre stöt-
fångaren övervakar området bakom
fordonet inom givarens avkännings-
område. Givarna kan upptäcka
hinder från c:a 30 cm upp till 200 cm
horisontellt från bakre stötfångaren,
beroende på hindrets placering, typ
och riktning.
VISNING AV PARKERINGS-
ASSISTANSENS
(PARKSENSE®) VAR-
NINGAR
Parkeringsassistansens (ParkSense®)
varningsdisplay visas endast om Ljud
och Display är valt i avsnittet Person-
liga inställningar (kundprogrammer-
ade funktioner) i EVIC (elektroniskt
fordonsinformationscenter). Se ”Elek-
tronisk informationspanel (EVIC)/
Personliga inställningar (Programmer-
bara funktioner)” i avsnittet ”Förstå
instrumentpanelen” för ytterligare
information.Parkeringsassistansens (ParkSense®)
varningsdisplay sitter i kombiinstru-
mentets EVIC-display. Den ger både
visuella och akustiska varningar för att
indikera avståndet mellan bakre stöt-
fångaren och det upptäckta hindret.
Parkeringsassistansens (ParkSense®)
varningsdisplay
140

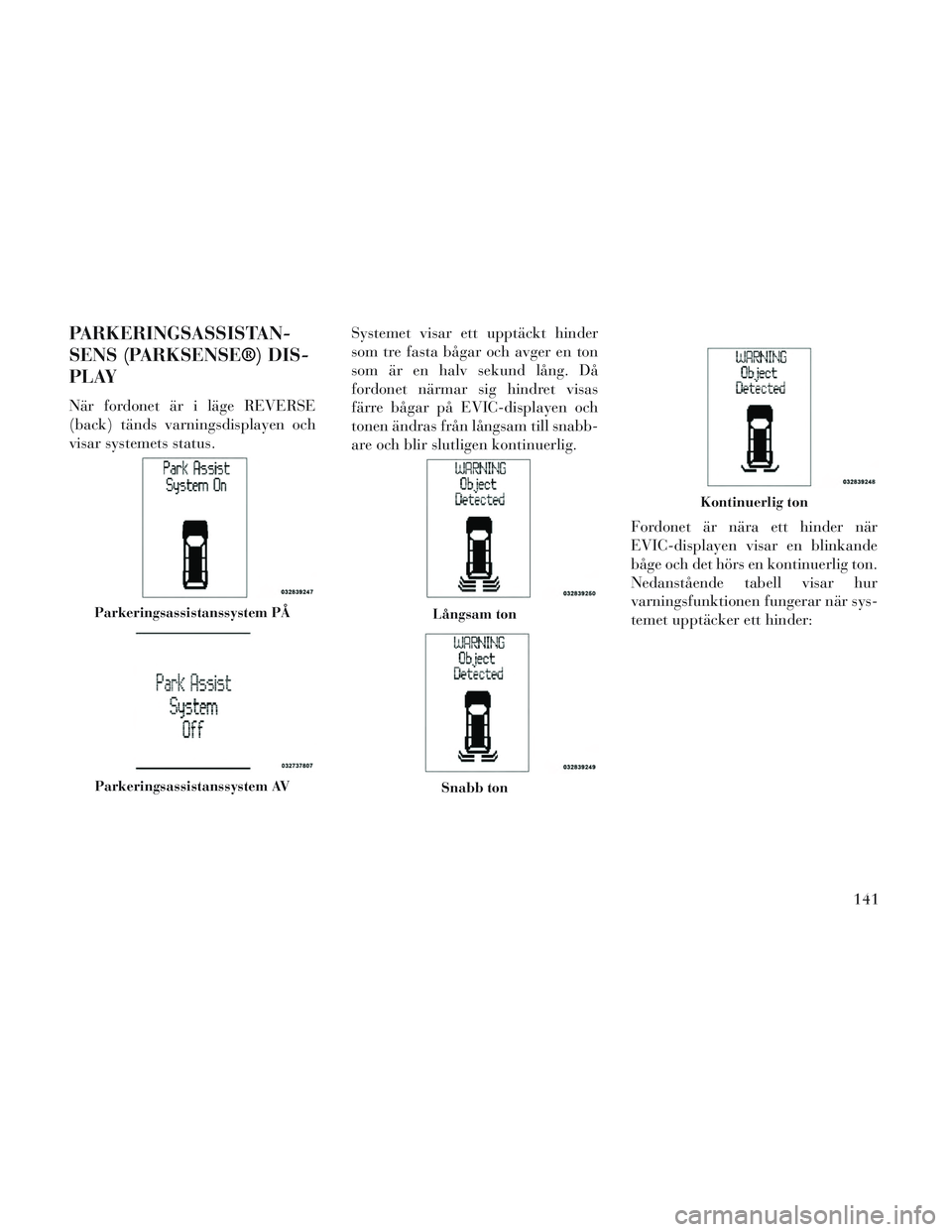

PARKERINGSASSISTAN-
SENS (PARKSENSE®) DIS-
PLAY
När fordonet är i läge REVERSE
(back) tänds varningsdisplayen och
visar systemets status.Systemet visar ett upptäckt hinder
som tre fasta bågar och avger en ton
som är en halv sekund lång. Då
fordonet närmar sig hindret visas
färre bågar på EVIC-displayen och
tonen ändras från långsam till snabb-
are och blir slutligen kontinuerlig.
Fordonet är nära ett hinder när
EVIC-displayen visar en blinkande
båge och det hörs en kontinuerlig ton.
Nedanstående tabell visar hur
varningsfunktionen fungerar när sys-
temet upptäcker ett hinder:
Parkeringsassistanssystem PÅ
Parkeringsassistanssystem AV
Långsam ton
Snabb ton
Kontinuerlig ton
141

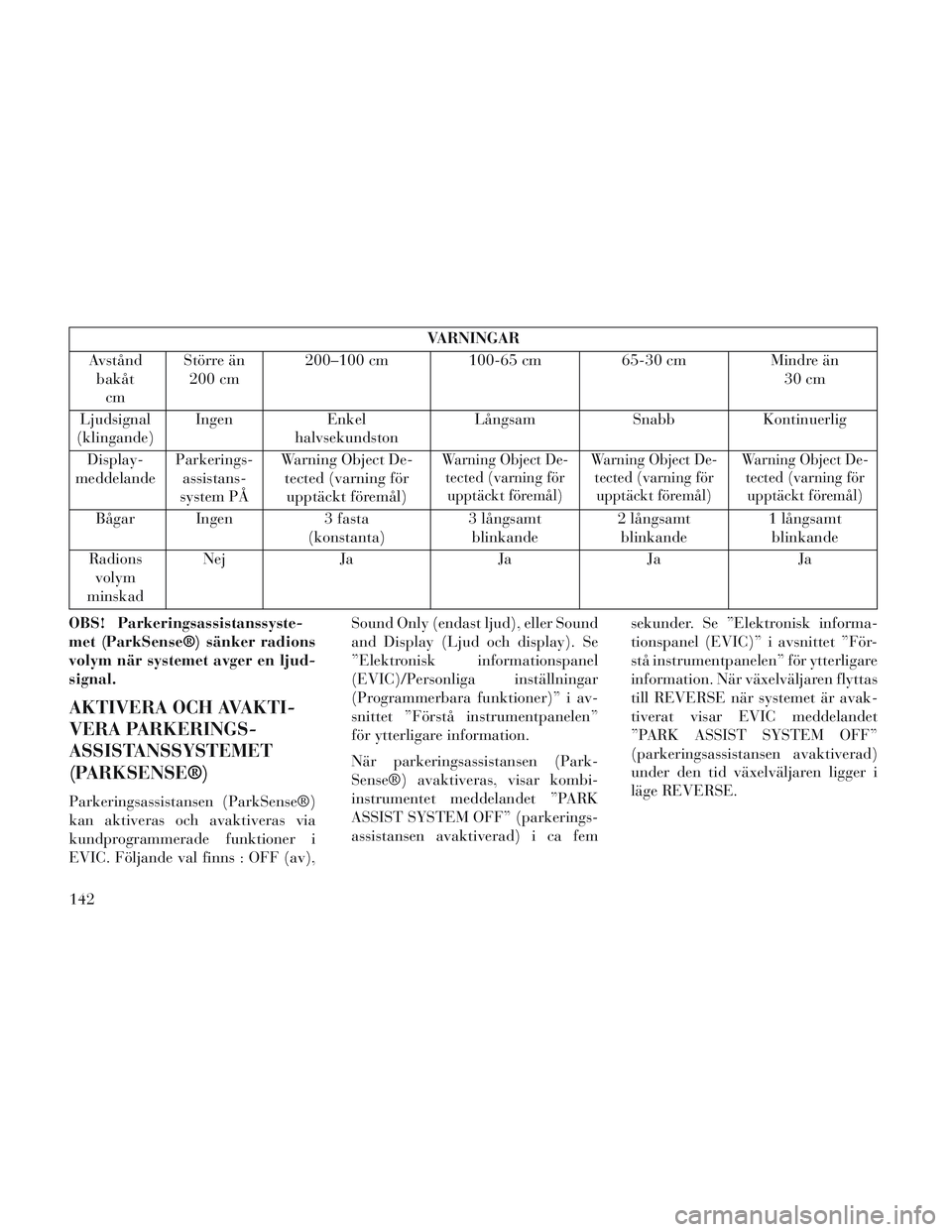

VARNINGAR
Avstånd bakåt cm Större än
200 cm 200–100 cm
100-65 cm65-30 cmMindre än
30 cm
Ljudsignal
(klingande) Ingen
Enkel
halvsekundston Långsam
SnabbKontinuerlig
Display-
meddelande Parkerings-
assistans-
system PÅ Warning Object De-
tected (varning förupptäckt föremål)
Warning Object De- tected (varning förupptäckt föremål) Warning Object De-
tected (varning förupptäckt föremål) Warning Object De-
tected (varning förupptäckt föremål)
Bågar Ingen 3 fasta
(konstanta) 3 långsamt
blinkande 2 långsamt
blinkande 1 långsamt
blinkande
Radions volym
minskad Nej
Ja JaJa Ja
OBS! Parkeringsassistanssyste-
met (ParkSense®) sänker radions
volym när systemet avger en ljud-
signal.
AKTIVERA OCH AVAKTI-
VERA PARKERINGS-
ASSISTANSSYSTEMET
(PARKSENSE®)
Parkeringsassistansen (ParkSense®)
kan aktiveras och avaktiveras via
kundprogrammerade funktioner i
EVIC. Följande val finns : OFF (av), Sound Only (endast ljud), eller Sound
and Display (Ljud och display). Se
”Elektronisk informationspanel
(EVIC)/Personliga inställningar
(Programmerbara funktioner)” i av-
snittet ”Förstå instrumentpanelen”
för ytterligare information.
När parkeringsassistansen (Park-
Sense®) avaktiveras, visar kombi-
instrumentet meddelandet ”PARK
ASSIST SYSTEM OFF” (parkerings-
assistansen avaktiverad) i ca fem
sekunder. Se ”Elektronisk informa-
tionspanel (EVIC)” i avsnittet ”För-
stå instrumentpanelen” för ytterligare
information. När växelväljaren flyttas
till REVERSE när systemet är avak-
tiverat visar EVIC meddelandet
”PARK ASSIST SYSTEM OFF”
(parkeringsassistansen avaktiverad)
under den tid växelväljaren ligger i
läge REVERSE.
142

SERVICE PÅ PARKSENSE®
BAKRE PARKERINGS-
ASSISTANSSYSTEM
Om ParkSense® bakre parkerings-
assistanssystem har upptäckt ett fel
när fordonet startar, hörs en ljudsig-
nal från kombinationsinstrumentet
en gång per tändningscykel och med-
delandet ”PARKSENSE UNAVAILA-
BLE WIPE REAR SENSORS” (Park-
Sense ej tillgänglig, rengör bakre
sensorer) eller ”PARKSENSE UNA-
VAILABLE SERVICE REQUIRED”
(ParkSense ej tillgänglig, service
krävs) visas. Se ”Elektronisk infor-
mationspanel (EVIC)” i avsnittet
”Förstå instrumentpanelen” för ytter-
ligare information. När växelväljaren
flyttas till REVERSE (back) och sys-
temet har upptäckt ett fel visar EVIC
meddelandet ”PARKSENSE UNA-
VAILABLE WIPE REAR SENSORS”
eller ”PARKSENSE UNAVAILABLE
SERVICE REQUIRED” under den tid
växelväljaren ligger i läge REVERSE.
Parkeringsassistansen (ParkSense)
fungerar inte i det här läget.Om ”PARKSENSE UNAVAILABLE
WIPE REAR SENSORS” visas i den
elektroniska informationspanelen
(EVIC), se till att ut- och undersidan
av den bakre stötfångaren är ren och
fri från snö, is, lera, smuts och andra
hinder och slå därefter på tänd-
ningen. Om meddelandet fortfarande
visas ska en auktoriserad återförsälj-
are kontaktas.
Om ”PARKSENSE UNAVAILABLE
SERVICE REQUIRED” visas i EVIC
ska en auktoriserad återförsäljare
kontaktas.
RENGÖRA PARKERINGS-
ASSISTANSSYSTEMET
Rengör givarna med vatten, biltvätt-
medel och en mjuk trasa. Använd inte
grova eller hårda trasor. Skrapa och
tryck inte på givarna. Då kan givarna
skadas.
FÖRSIKTIGHETSÅTGÄR-
DER DÅ PARKERINGS-
ASSISTANSSYSTEMET
(PARKSENSE®) ANVÄNDS
OBS!
Se till att den bakre stötfångaren
är fri från snö, is, lera, smuts och
skräp så att parkerings-
assistanssystemet (ParkSense®)
fungerar som det ska.
Tryckluftsborrar, stora lastfor- don och andra vibrationer kan
påverka parkeringsassistans-
systemet (ParkSense®).
Om du stänger av parkerings- assistansen (ParkSense®) visas
”PARK ASSIST SYSTEM OFF”
(parkeringsassistansen avaktiv-
erad) i kombiinstrumentet. När
parkeringsassistansen stängts
av förblir den avstängd tills du
slår på systemet igen, även om
du slår av och på tändningen.
143

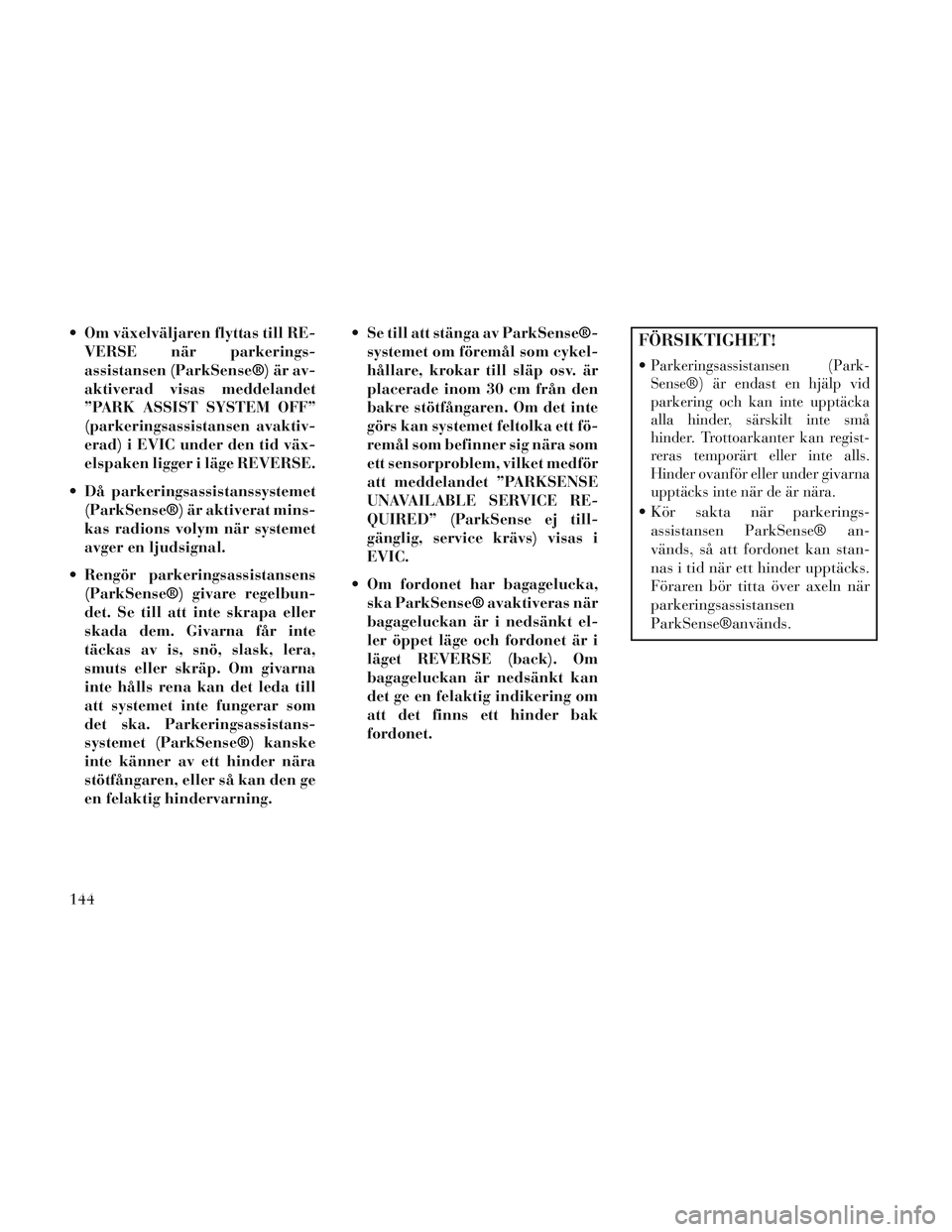

Om växelväljaren flyttas till RE-VERSE när parkerings-
assistansen (ParkSense®) är av-
aktiverad visas meddelandet
”PARK ASSIST SYSTEM OFF”
(parkeringsassistansen avaktiv-
erad) i EVIC under den tid väx-
elspaken ligger i läge REVERSE.
Då parkeringsassistanssystemet (ParkSense®) är aktiverat mins-
kas radions volym när systemet
avger en ljudsignal.
Rengör parkeringsassistansens (ParkSense®) givare regelbun-
det. Se till att inte skrapa eller
skada dem. Givarna får inte
täckas av is, snö, slask, lera,
smuts eller skräp. Om givarna
inte hålls rena kan det leda till
att systemet inte fungerar som
det ska. Parkeringsassistans-
systemet (ParkSense®) kanske
inte känner av ett hinder nära
stötfångaren, eller så kan den ge
en felaktig hindervarning. Se till att stänga av ParkSense®-
systemet om föremål som cykel-
hållare, krokar till släp osv. är
placerade inom 30 cm från den
bakre stötfångaren. Om det inte
görs kan systemet feltolka ett fö-
remål som befinner sig nära som
ett sensorproblem, vilket medför
att meddelandet ”PARKSENSE
UNAVAILABLE SERVICE RE-
QUIRED” (ParkSense ej till-
gänglig, service krävs) visas i
EVIC.
Om fordonet har bagagelucka, ska ParkSense® avaktiveras när
bagageluckan är i nedsänkt el-
ler öppet läge och fordonet är i
läget REVERSE (back). Om
bagageluckan är nedsänkt kan
det ge en felaktig indikering om
att det finns ett hinder bak
fordonet.FÖRSIKTIGHET!
Parkeringsassistansen (Park-
Sense®) är endast en hjälp vid
parkering och kan inte upptäcka
alla hinder, särskilt inte små
hinder. Trottoarkanter kan regist-
reras temporärt eller inte alls.
Hinder ovanför eller under givarna
upptäcks inte när de är nära.
Kör sakta när parkerings-assistansen ParkSense® an-
vänds, så att fordonet kan stan-
nas i tid när ett hinder upptäcks.
Föraren bör titta över axeln när
parkeringsassistansen
ParkSense®används.
144
