Lancia Voyager 2014 Drift- och underhållshandbok (in Swedish)

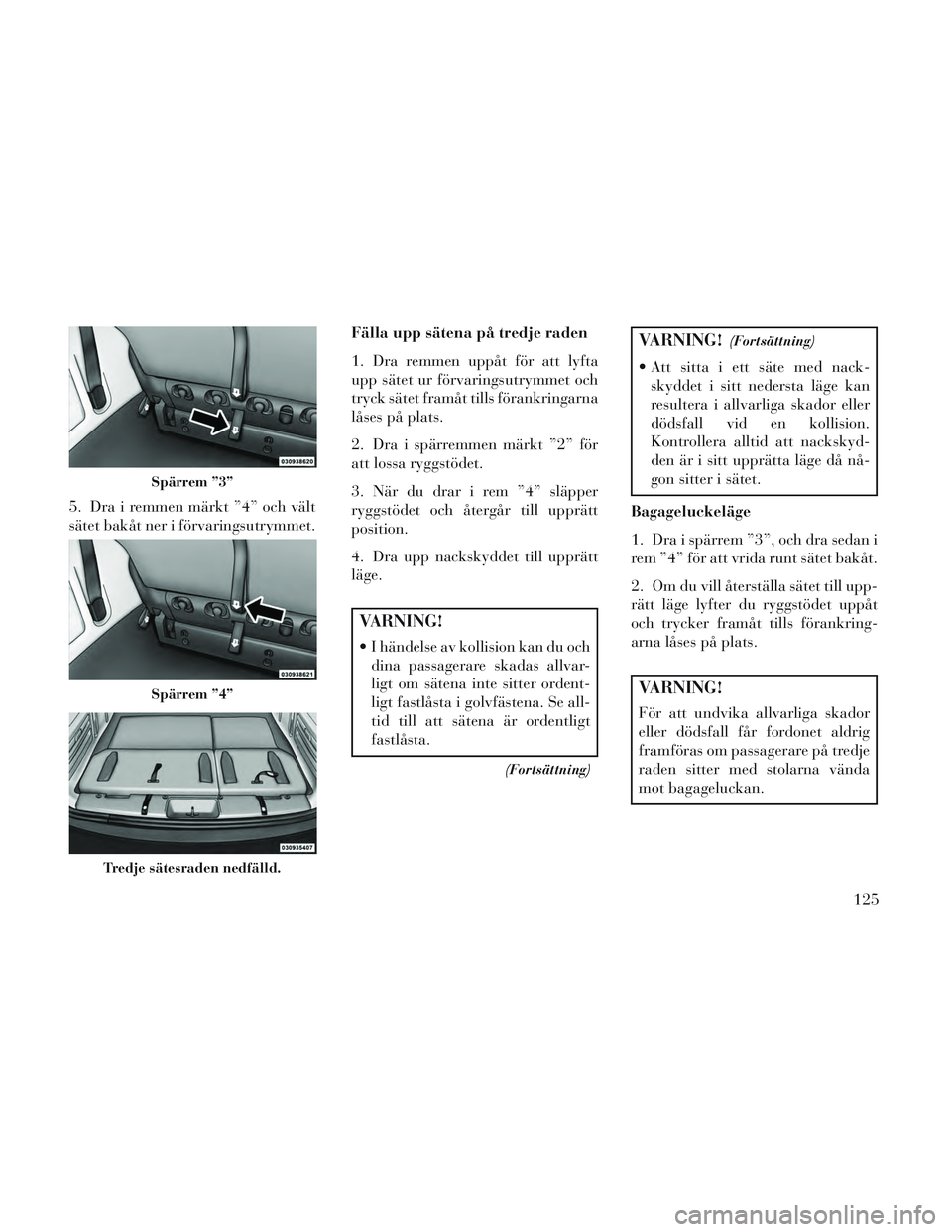

5. Dra i remmen märkt ”4” och vält
sätet bakåt ner i förvaringsutrymmet.Fälla upp sätena på tredje raden
1. Dra remmen uppåt för att lyfta
upp sätet ur förvaringsutrymmet och
tryck sätet framåt tills förankringarna
låses på plats.
2. Dra i spärremmen märkt ”2” för
att lossa ryggstödet.
3. När du drar i rem ”4” släpper
ryggstödet och återgår till upprätt
position.
4. Dra upp nackskyddet till upprätt
läge.
VARNING!
I händelse av kollision kan du och
dina passagerare skadas allvar-
ligt om sätena inte sitter ordent-
ligt fastlåsta i golvfästena. Se all-
tid till att sätena är ordentligt
fastlåsta.
(Fortsättning)
VARNING!(Fortsättning)
Att sitta i ett säte med nack-skyddet i sitt nedersta läge kan
resultera i allvarliga skador eller
dödsfall vid en kollision.
Kontrollera alltid att nackskyd-
den är i sitt upprätta läge då nå-
gon sitter i sätet.
Bagageluckeläge
1. Dra i spärrem ”3”, och dra sedan i
rem ”4” för att vrida runt sätet bakåt.
2. Om du vill återställa sätet till upp-
rätt läge lyfter du ryggstödet uppåt
och trycker framåt tills förankring-
arna låses på plats.
VARNING!
För att undvika allvarliga skador
eller dödsfall får fordonet aldrig
framföras om passagerare på tredje
raden sitter med stolarna vända
mot bagageluckan.
Spärrem ”3”
Spärrem ”4”
Tredje sätesraden nedfälld.
125

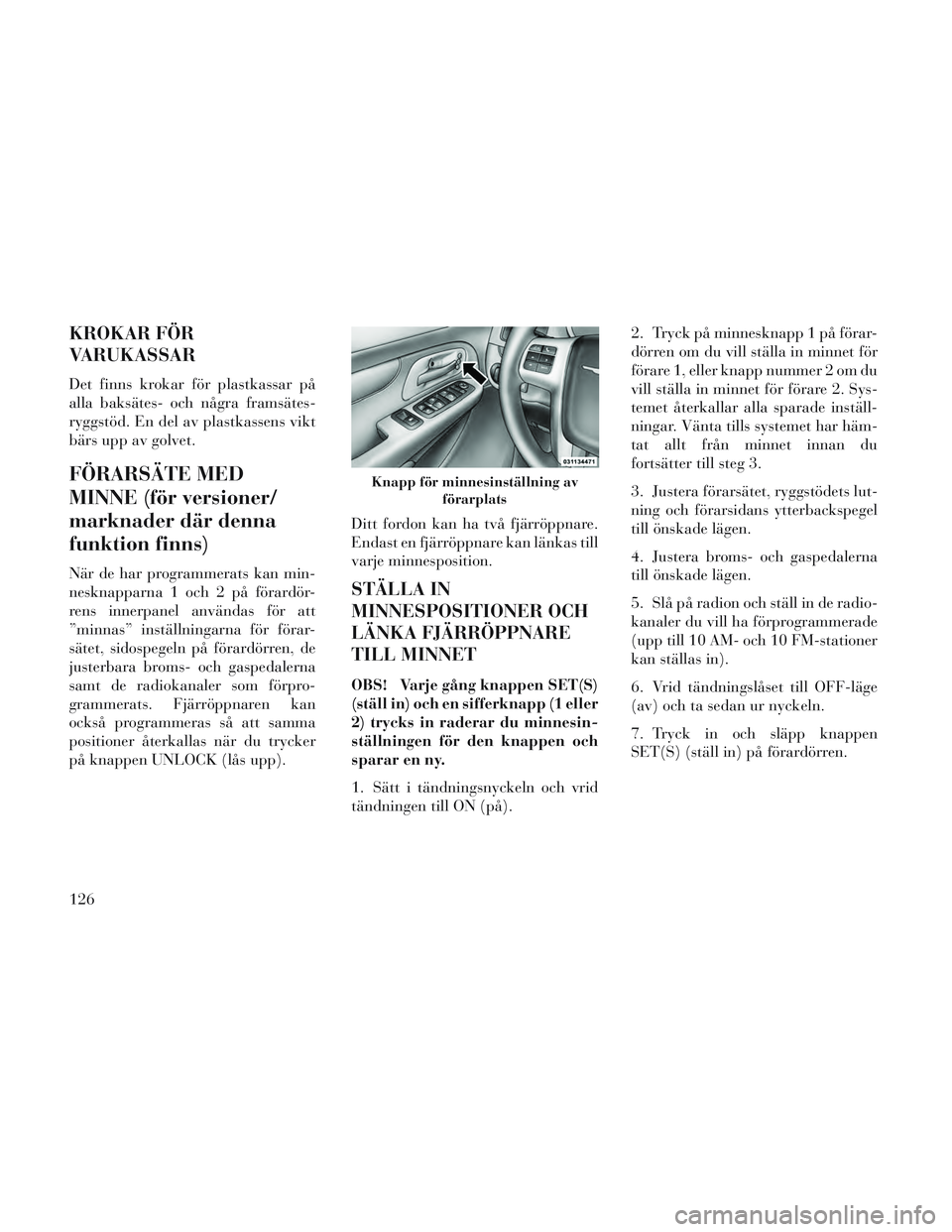

KROKAR FÖR
VARUKASSAR
Det finns krokar för plastkassar på
alla baksätes- och några framsätes-
ryggstöd. En del av plastkassens vikt
bärs upp av golvet.
FÖRARSÄTE MED
MINNE (för versioner/
marknader där denna
funktion finns)
När de har programmerats kan min-
nesknapparna 1 och 2 på förardör-
rens innerpanel användas för att
”minnas” inställningarna för förar-
sätet, sidospegeln på förardörren, de
justerbara broms- och gaspedalerna
samt de radiokanaler som förpro-
grammerats. Fjärröppnaren kan
också programmeras så att samma
positioner återkallas när du trycker
på knappen UNLOCK (lås upp).Ditt fordon kan ha två fjärröppnare.
Endast en fjärröppnare kan länkas till
varje minnesposition.
STÄLLA IN
MINNESPOSITIONER OCH
LÄNKA FJÄRRÖPPNARE
TILL MINNET
OBS! Varje gång knappen SET(S)
(ställ in) och en sifferknapp (1 eller
2) trycks in raderar du minnesin-
ställningen för den knappen och
sparar en ny.
1. Sätt i tändningsnyckeln och vrid
tändningen till ON (på).2. Tryck på minnesknapp 1 på förar-
dörren om du vill ställa in minnet för
förare 1, eller knapp nummer 2 om du
vill ställa in minnet för förare 2. Sys-
temet återkallar alla sparade inställ-
ningar. Vänta tills systemet har häm-
tat allt från minnet innan du
fortsätter till steg 3.
3. Justera förarsätet, ryggstödets lut-
ning och förarsidans ytterbackspegel
till önskade lägen.
4. Justera broms- och gaspedalerna
till önskade lägen.
5. Slå på radion och ställ in de radio-
kanaler du vill ha förprogrammerade
(upp till 10 AM- och 10 FM-stationer
kan ställas in).
6. Vrid tändningslåset till OFF-läge
(av) och ta sedan ur nyckeln.
7. Tryck in och släpp knappen
SET(S) (ställ in) på förardörren.
Knapp för minnesinställning av
förarplats
126

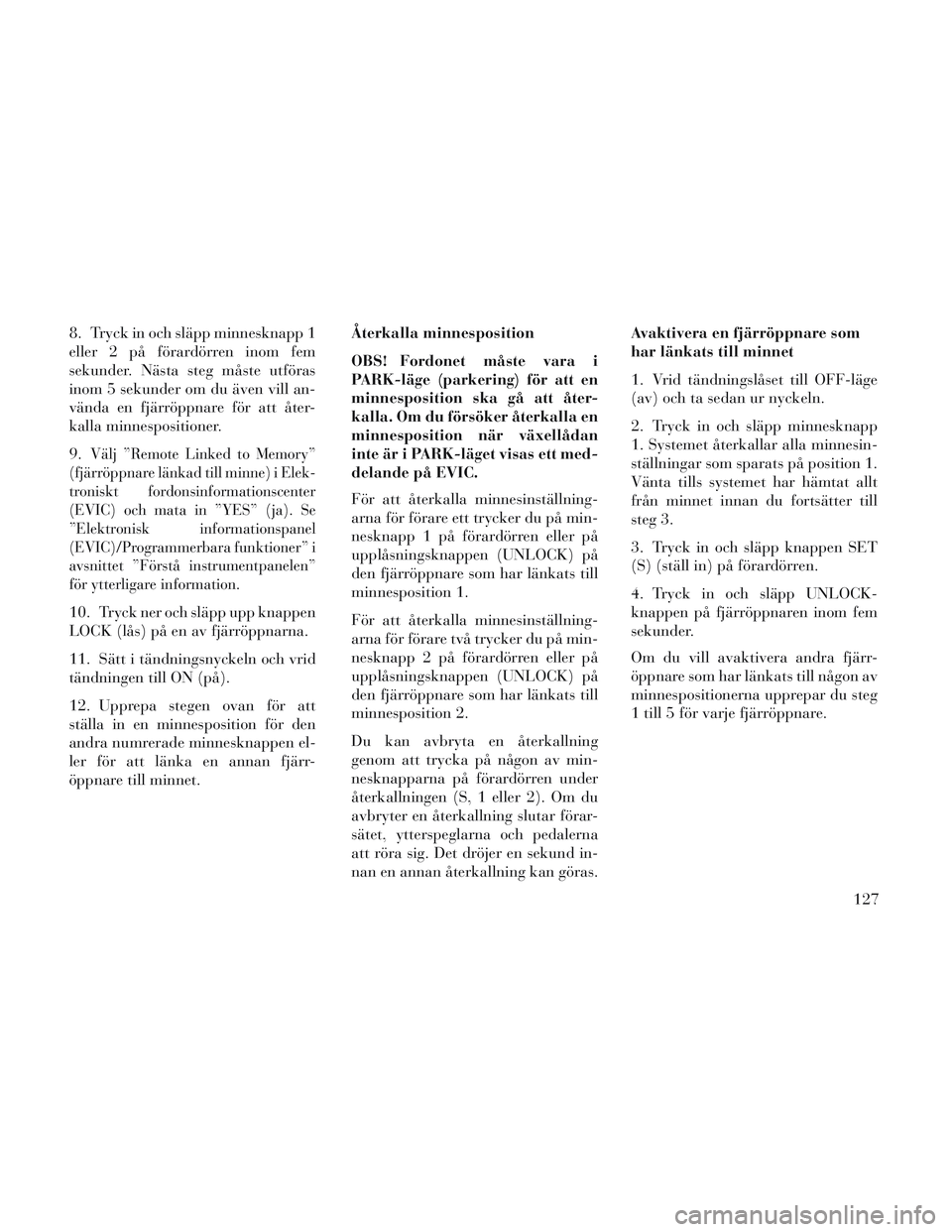

8. Tryck in och släpp minnesknapp 1
eller 2 på förardörren inom fem
sekunder. Nästa steg måste utföras
inom 5 sekunder om du även vill an-
vända en fjärröppnare för att åter-
kalla minnespositioner.
9.
Välj ”Remote Linked to Memory”
(fjärröppnare länkad till minne) i Elek-
troniskt fordonsinformationscenter
(EVIC) och mata in ”YES” (ja). Se
”Elektronisk informationspanel
(EVIC)/Programmerbara funktioner” i
avsnittet ”Förstå instrumentpanelen”
för ytterligare information.
10. Tryck ner och släpp upp knappen
LOCK (lås) på en av fjärröppnarna.
11. Sätt i tändningsnyckeln och vrid
tändningen till ON (på).
12. Upprepa stegen ovan för att
ställa in en minnesposition för den
andra numrerade minnesknappen el-
ler för att länka en annan fjärr-
öppnare till minnet. Återkalla minnesposition
OBS! Fordonet måste vara i
PARK-läge (parkering) för att en
minnesposition ska gå att åter-
kalla. Om du försöker återkalla en
minnesposition när växellådan
inte är i PARK-läget visas ett med-
delande på EVIC.
För att återkalla minnesinställning-
arna för förare ett trycker du på min-
nesknapp 1 på förardörren eller på
upplåsningsknappen (UNLOCK) på
den fjärröppnare som har länkats till
minnesposition 1.
För att återkalla minnesinställning-
arna för förare två trycker du på min-
nesknapp 2 på förardörren eller på
upplåsningsknappen (UNLOCK) på
den fjärröppnare som har länkats till
minnesposition 2.
Du kan avbryta en återkallning
genom att trycka på någon av min-
nesknapparna på förardörren under
återkallningen (S, 1 eller 2). Om du
avbryter en återkallning slutar förar-
sätet, ytterspeglarna och pedalerna
att röra sig. Det dröjer en sekund in-
nan en annan återkallning kan göras.Avaktivera en fjärröppnare som
har länkats till minnet
1. Vrid tändningslåset till OFF-läge
(av) och ta sedan ur nyckeln.
2. Tryck in och släpp minnesknapp
1. Systemet återkallar alla minnesin-
ställningar som sparats på position 1.
Vänta tills systemet har hämtat allt
från minnet innan du fortsätter till
steg 3.
3. Tryck in och släpp knappen SET
(S) (ställ in) på förardörren.
4. Tryck in och släpp UNLOCK-
knappen på fjärröppnaren inom fem
sekunder.
Om du vill avaktivera andra fjärr-
öppnare som har länkats till någon av
minnespositionerna upprepar du steg
1 till 5 för varje fjärröppnare.
127

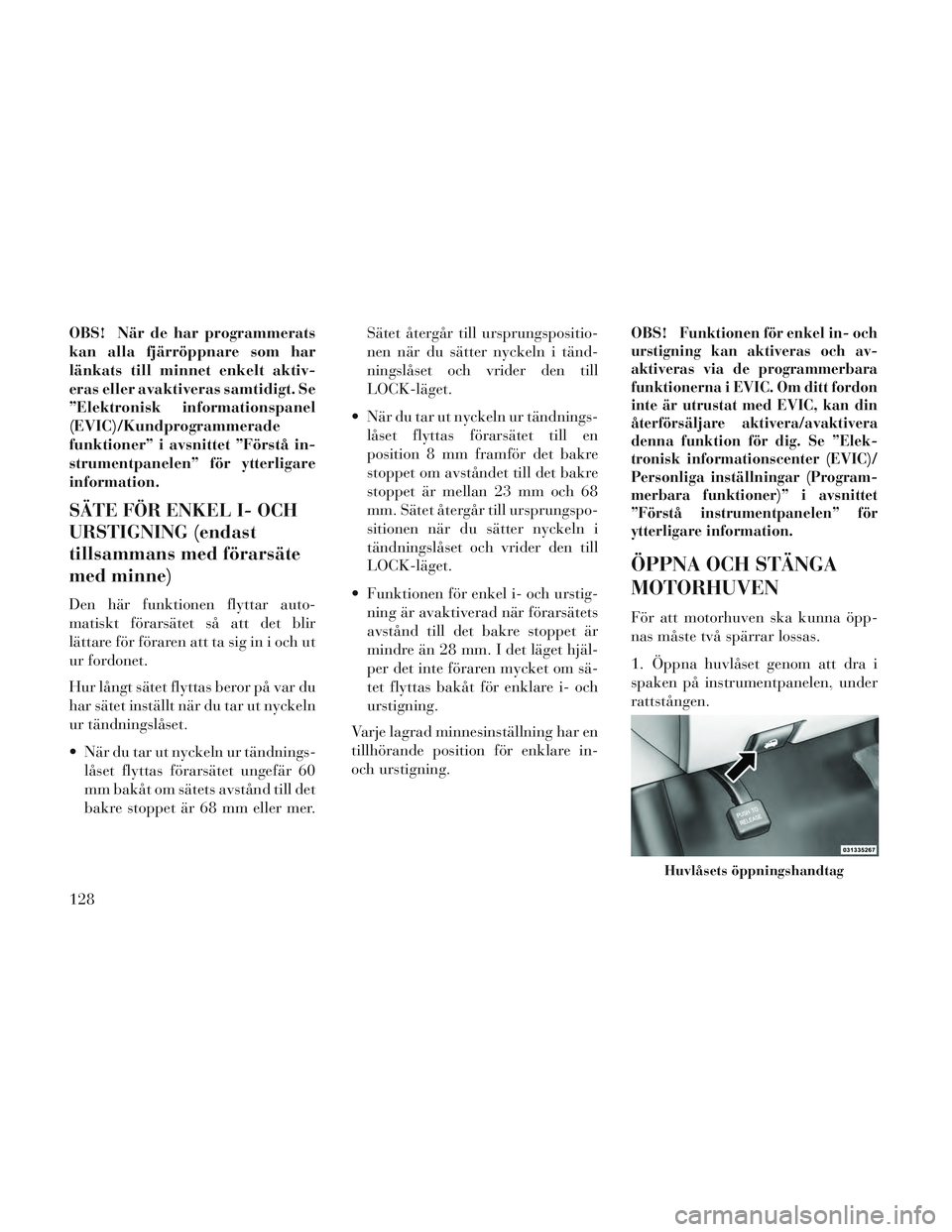

OBS! När de har programmerats
kan alla fjärröppnare som har
länkats till minnet enkelt aktiv-
eras eller avaktiveras samtidigt. Se
”Elektronisk informationspanel
(EVIC)/Kundprogrammerade
funktioner” i avsnittet ”Förstå in-
strumentpanelen” för ytterligare
information.
SÄTE FÖR ENKEL I- OCH
URSTIGNING (endast
tillsammans med förarsäte
med minne)
Den här funktionen flyttar auto-
matiskt förarsätet så att det blir
lättare för föraren att ta sig in i och ut
ur fordonet.
Hur långt sätet flyttas beror på var du
har sätet inställt när du tar ut nyckeln
ur tändningslåset.
När du tar ut nyckeln ur tändnings-låset flyttas förarsätet ungefär 60
mm bakåt om sätets avstånd till det
bakre stoppet är 68 mm eller mer. Sätet återgår till ursprungspositio-
nen när du sätter nyckeln i tänd-
ningslåset och vrider den till
LOCK-läget.
När du tar ut nyckeln ur tändnings- låset flyttas förarsätet till en
position 8 mm framför det bakre
stoppet om avståndet till det bakre
stoppet är mellan 23 mm och 68
mm. Sätet återgår till ursprungspo-
sitionen när du sätter nyckeln i
tändningslåset och vrider den till
LOCK-läget.
Funktionen för enkel i- och urstig- ning är avaktiverad när förarsätets
avstånd till det bakre stoppet är
mindre än 28 mm. I det läget hjäl-
per det inte föraren mycket om sä-
tet flyttas bakåt för enklare i- och
urstigning.
Varje lagrad minnesinställning har en
tillhörande position för enklare in-
och urstigning. OBS!
Funktionen för enkel in- och
urstigning kan aktiveras och av-
aktiveras via de programmerbara
funktionerna i EVIC. Om ditt fordon
inte är utrustat med EVIC, kan din
återförsäljare aktivera/avaktivera
denna funktion för dig. Se ”Elek-
tronisk informationscenter (EVIC)/
Personliga inställningar (Program-
merbara funktioner)” i avsnittet
”Förstå instrumentpanelen” för
ytterligare information.
ÖPPNA OCH STÄNGA
MOTORHUVEN
För att motorhuven ska kunna öpp-
nas måste två spärrar lossas.
1. Öppna huvlåset genom att dra i
spaken på instrumentpanelen, under
rattstången.
Huvlåsets öppningshandtag
128

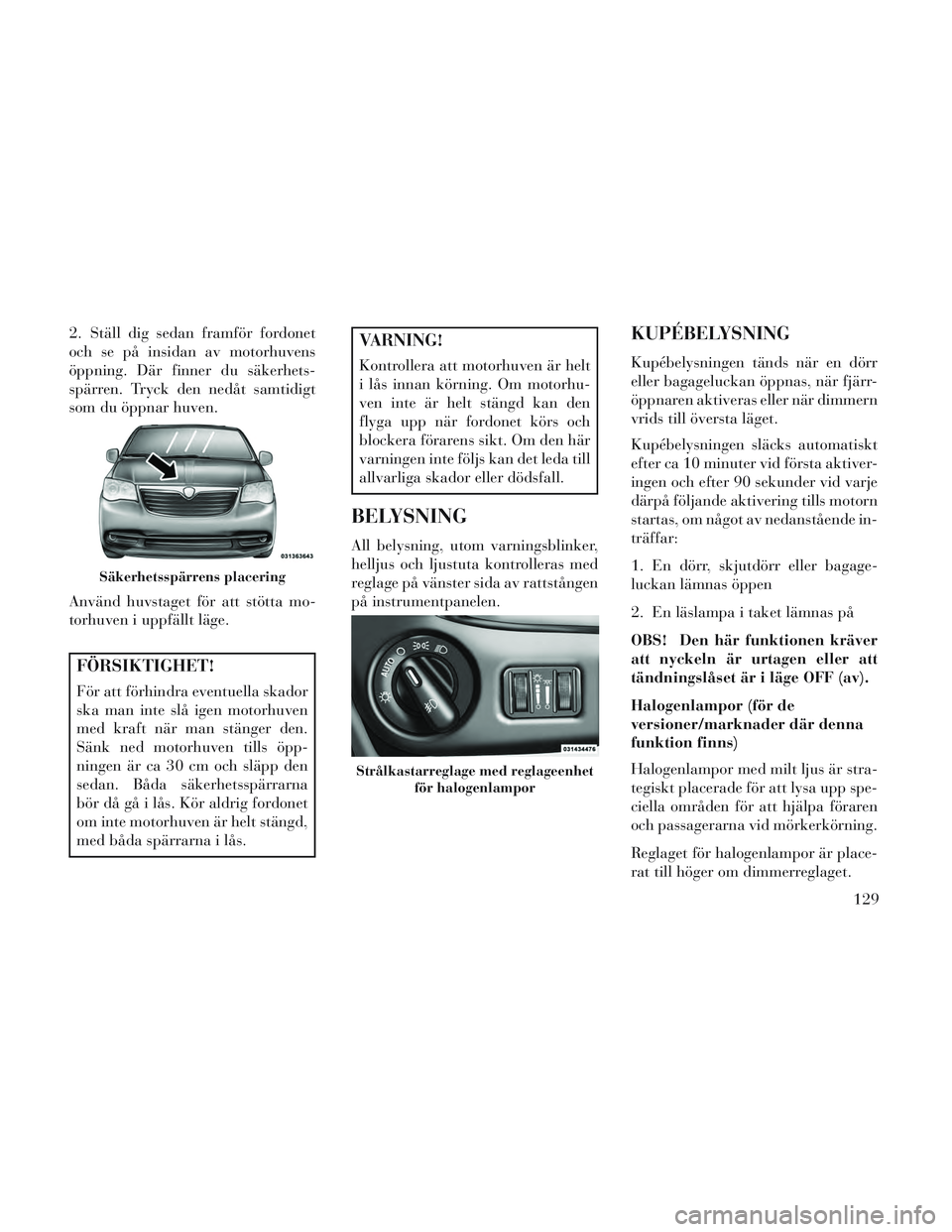

2. Ställ dig sedan framför fordonet
och se på insidan av motorhuvens
öppning. Där finner du säkerhets-
spärren. Tryck den nedåt samtidigt
som du öppnar huven.
Använd huvstaget för att stötta mo-
torhuven i uppfällt läge.
FÖRSIKTIGHET!
För att förhindra eventuella skador
ska man inte slå igen motorhuven
med kraft när man stänger den.
Sänk ned motorhuven tills öpp-
ningen är ca 30 cm och släpp den
sedan. Båda säkerhetsspärrarna
bör då gå i lås. Kör aldrig fordonet
om inte motorhuven är helt stängd,
med båda spärrarna i lås.
VARNING!
Kontrollera att motorhuven är helt
i lås innan körning. Om motorhu-
ven inte är helt stängd kan den
flyga upp när fordonet körs och
blockera förarens sikt. Om den här
varningen inte följs kan det leda till
allvarliga skador eller dödsfall.
BELYSNING
All belysning, utom varningsblinker,
helljus och ljustuta kontrolleras med
reglage på vänster sida av rattstången
på instrumentpanelen.
KUPÉBELYSNING
Kupébelysningen tänds när en dörr
eller bagageluckan öppnas, när fjärr-
öppnaren aktiveras eller när dimmern
vrids till översta läget.
Kupébelysningen släcks automatiskt
efter ca 10 minuter vid första aktiver-
ingen och efter 90 sekunder vid varje
därpå följande aktivering tills motorn
startas, om något av nedanstående in-
träffar:
1. En dörr, skjutdörr eller bagage-
luckan lämnas öppen
2. En läslampa i taket lämnas på
OBS! Den här funktionen kräver
att nyckeln är urtagen eller att
tändningslåset är i läge OFF (av).
Halogenlampor (för de
versioner/marknader där denna
funktion finns)
Halogenlampor med milt ljus är stra-
tegiskt placerade för att lysa upp spe-
ciella områden för att hjälpa föraren
och passagerarna vid mörkerkörning.
Reglaget för halogenlampor är place-
rat till höger om dimmerreglaget.
Säkerhetsspärrens placering
Strålkastarreglage med reglageenhetför halogenlampor
129

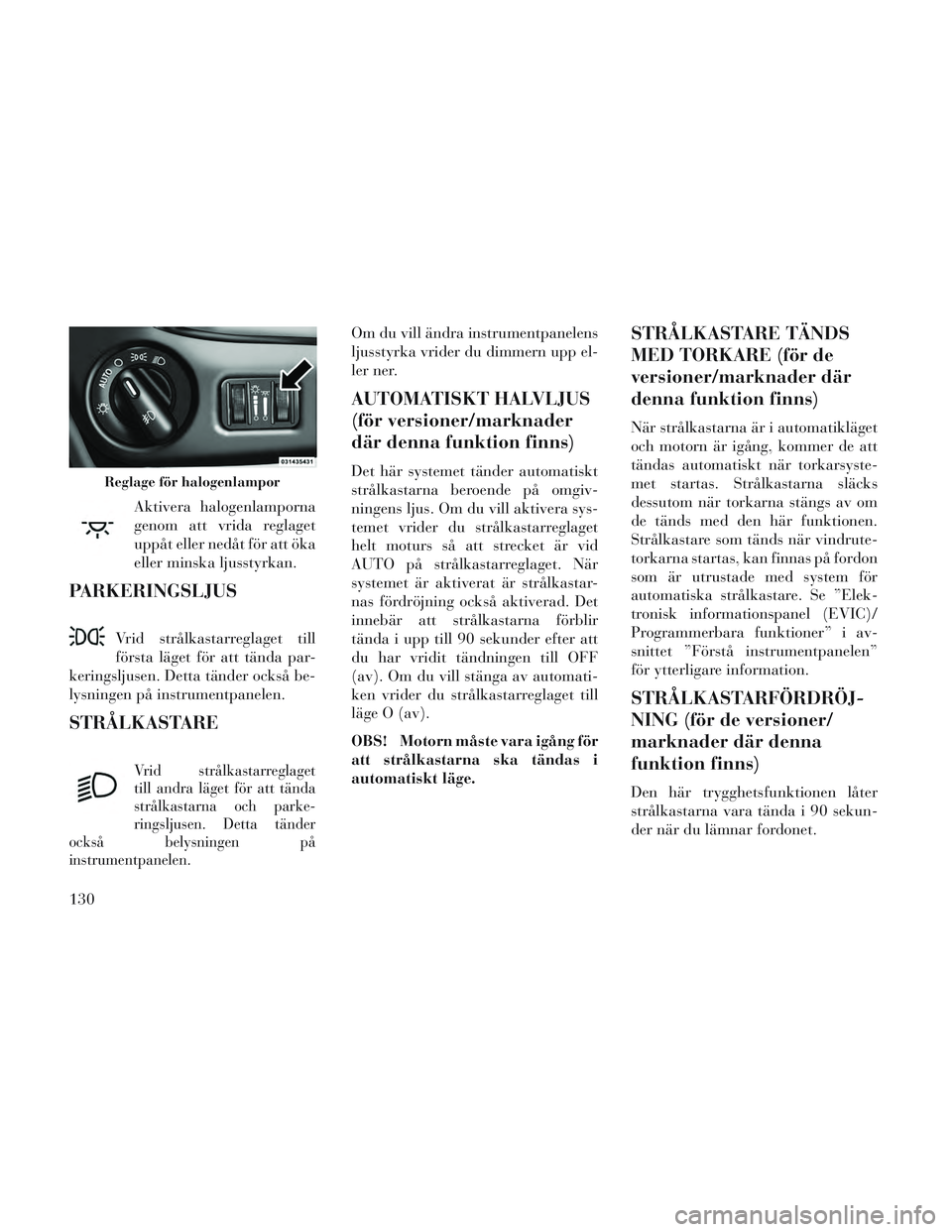

Aktivera halogenlamporna
genom att vrida reglaget
uppåt eller nedåt för att öka
eller minska ljusstyrkan.
PARKERINGSLJUS
Vrid strålkastarreglaget till
första läget för att tända par-
keringsljusen. Detta tänder också be-
lysningen på instrumentpanelen.
STRÅLKASTARE
Vrid strålkastarreglaget
till andra läget för att tända
strålkastarna och parke-
ringsljusen. Detta tänder
också belysningen på
instrumentpanelen.
Om du vill ändra instrumentpanelens
ljusstyrka vrider du dimmern upp el-
ler ner.
AUTOMATISKT HALVLJUS
(för versioner/marknader
där denna funktion finns)
Det här systemet tänder automatiskt
strålkastarna beroende på omgiv-
ningens ljus. Om du vill aktivera sys-
temet vrider du strålkastarreglaget
helt moturs så att strecket är vid
AUTO på strålkastarreglaget. När
systemet är aktiverat är strålkastar-
nas fördröjning också aktiverad. Det
innebär att strålkastarna förblir
tända i upp till 90 sekunder efter att
du har vridit tändningen till OFF
(av). Om du vill stänga av automati-
ken vrider du strålkastarreglaget till
läge O (av).
OBS! Motorn måste vara igång för
att strålkastarna ska tändas i
automatiskt läge.
STRÅLKASTARE TÄNDS
MED TORKARE (för de
versioner/marknader där
denna funktion finns)
När strålkastarna är i automatikläget
och motorn är igång, kommer de att
tändas automatiskt när torkarsyste-
met startas. Strålkastarna släcks
dessutom när torkarna stängs av om
de tänds med den här funktionen.
Strålkastare som tänds när vindrute-
torkarna startas, kan finnas på fordon
som är utrustade med system för
automatiska strålkastare. Se ”Elek-
tronisk informationspanel (EVIC)/
Programmerbara funktioner” i av-
snittet ”Förstå instrumentpanelen”
för ytterligare information.
STRÅLKASTARFÖRDRÖJ-
NING (för de versioner/
marknader där denna
funktion finns)
Den här trygghetsfunktionen låter
strålkastarna vara tända i 90 sekun-
der när du lämnar fordonet.
Reglage för halogenlampor
130

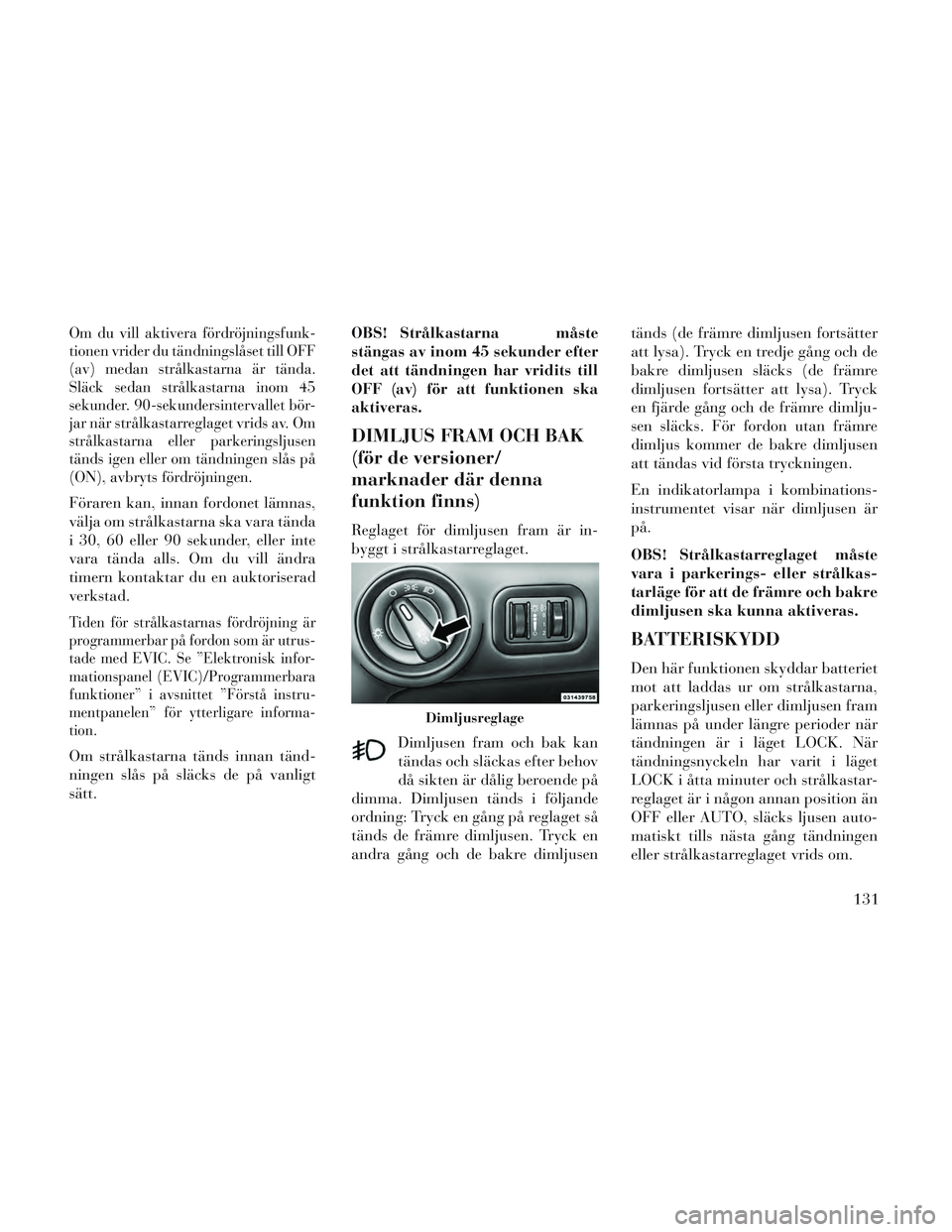

Om du vill aktivera fördröjningsfunk-
tionen vrider du tändningslåset till OFF
(av) medan strålkastarna är tända.
Släck sedan strålkastarna inom 45
sekunder. 90-sekundersintervallet bör-
jar när strålkastarreglaget vrids av. Om
strålkastarna eller parkeringsljusen
tänds igen eller om tändningen slås på
(ON), avbryts fördröjningen.
Föraren kan, innan fordonet lämnas,
välja om strålkastarna ska vara tända
i 30, 60 eller 90 sekunder, eller inte
vara tända alls. Om du vill ändra
timern kontaktar du en auktoriserad
verkstad.
Tiden för strålkastarnas fördröjning är
programmerbar på fordon som är utrus-
tade med EVIC. Se ”Elektronisk infor-
mationspanel (EVIC)/Programmerbara
funktioner” i avsnittet ”Förstå instru-
mentpanelen” för ytterligare informa-
tion.
Om strålkastarna tänds innan tänd-
ningen slås på släcks de på vanligt
sätt.OBS! Strålkastarna måste
stängas av inom 45 sekunder efter
det att tändningen har vridits till
OFF (av) för att funktionen ska
aktiveras.
DIMLJUS FRAM OCH BAK
(för de versioner/
marknader där denna
funktion finns)
Reglaget för dimljusen fram är in-
byggt i strålkastarreglaget.
Dimljusen fram och bak kan
tändas och släckas efter behov
då sikten är dålig beroende på
dimma. Dimljusen tänds i följande
ordning: Tryck en gång på reglaget så
tänds de främre dimljusen. Tryck en
andra gång och de bakre dimljusen tänds (de främre dimljusen fortsätter
att lysa). Tryck en tredje gång och de
bakre dimljusen släcks (de främre
dimljusen fortsätter att lysa). Tryck
en fjärde gång och de främre dimlju-
sen släcks. För fordon utan främre
dimljus kommer de bakre dimljusen
att tändas vid första tryckningen.
En indikatorlampa i kombinations-
instrumentet visar när dimljusen är
på.
OBS! Strålkastarreglaget måste
vara i parkerings- eller strålkas-
tarläge för att de främre och bakre
dimljusen ska kunna aktiveras.
BATTERISKYDD
Den här funktionen skyddar batteriet
mot att laddas ur om strålkastarna,
parkeringsljusen eller dimljusen fram
lämnas på under längre perioder när
tändningen är i läget LOCK. När
tändningsnyckeln har varit i läget
LOCK i åtta minuter och strålkastar-
reglaget är i någon annan position än
OFF eller AUTO, släcks ljusen auto-
matiskt tills nästa gång tändningen
eller strålkastarreglaget vrids om.
Dimljusreglage
131

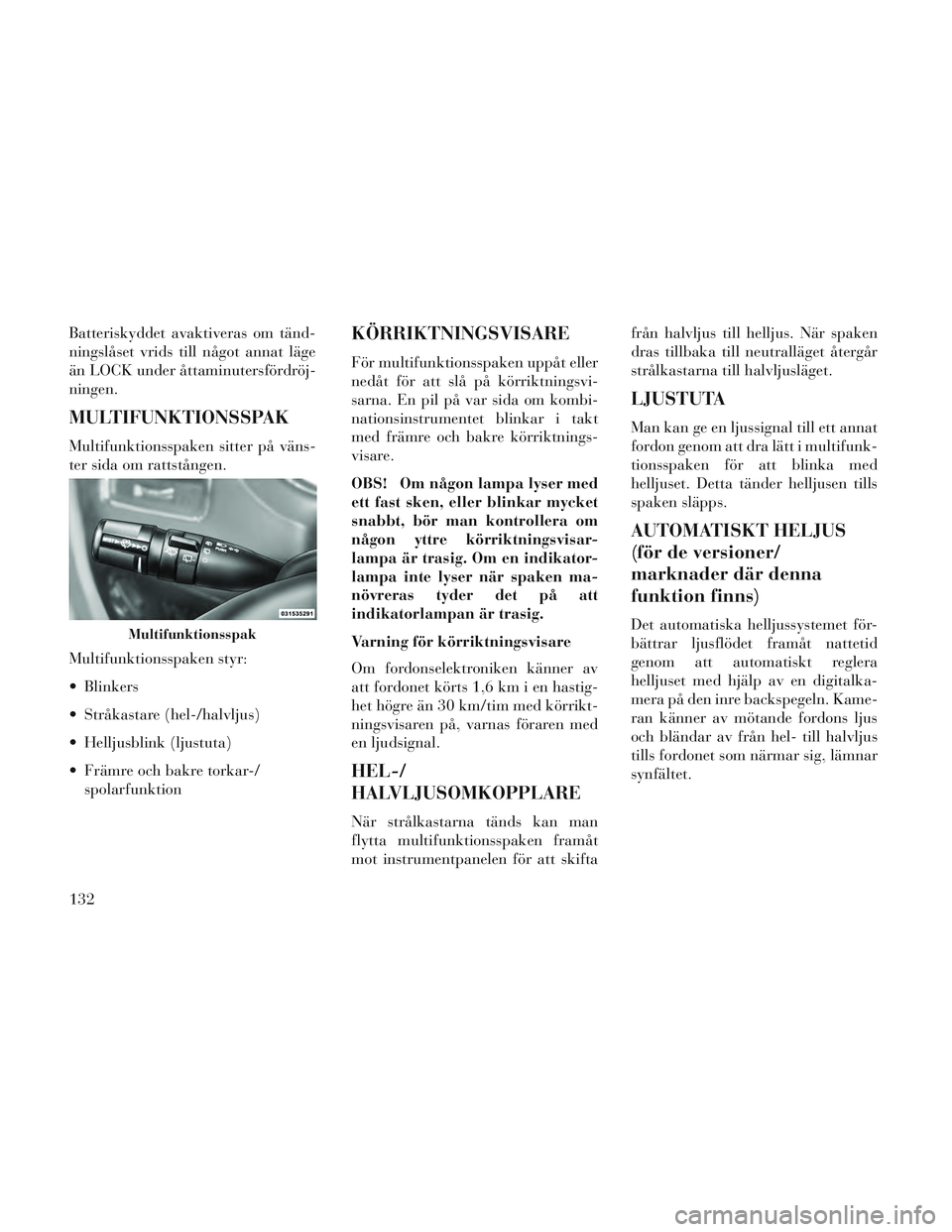

Batteriskyddet avaktiveras om tänd-
ningslåset vrids till något annat läge
än LOCK under åttaminutersfördröj-
ningen.
MULTIFUNKTIONSSPAK
Multifunktionsspaken sitter på väns-
ter sida om rattstången.
Multifunktionsspaken styr:
Blinkers
Stråkastare (hel-/halvljus)
Helljusblink (ljustuta)
Främre och bakre torkar-/spolarfunktion
KÖRRIKTNINGSVISARE
För multifunktionsspaken uppåt eller
nedåt för att slå på körriktningsvi-
sarna. En pil på var sida om kombi-
nationsinstrumentet blinkar i takt
med främre och bakre körriktnings-
visare.
OBS! Om någon lampa lyser med
ett fast sken, eller blinkar mycket
snabbt, bör man kontrollera om
någon yttre körriktningsvisar-
lampa är trasig. Om en indikator-
lampa inte lyser när spaken ma-
növreras tyder det på att
indikatorlampan är trasig.
Varning för körriktningsvisare
Om fordonselektroniken känner av
att fordonet körts 1,6 km i en hastig-
het högre än 30 km/tim med körrikt-
ningsvisaren på, varnas föraren med
en ljudsignal.
HEL-/
HALVLJUSOMKOPPLARE
När strålkastarna tänds kan man
flytta multifunktionsspaken framåt
mot instrumentpanelen för att skifta från halvljus till helljus. När spaken
dras tillbaka till neutralläget återgår
strålkastarna till halvljusläget.
LJUSTUTA
Man kan ge en ljussignal till ett annat
fordon genom att dra lätt i multifunk-
tionsspaken för att blinka med
helljuset. Detta tänder helljusen tills
spaken släpps.
AUTOMATISKT HELJUS
(för de versioner/
marknader där denna
funktion finns)
Det automatiska helljussystemet för-
bättrar ljusflödet framåt nattetid
genom att automatiskt reglera
helljuset med hjälp av en digitalka-
mera på den inre backspegeln. Kame-
ran känner av mötande fordons ljus
och bländar av från hel- till halvljus
tills fordonet som närmar sig, lämnar
synfältet.Multifunktionsspak
132

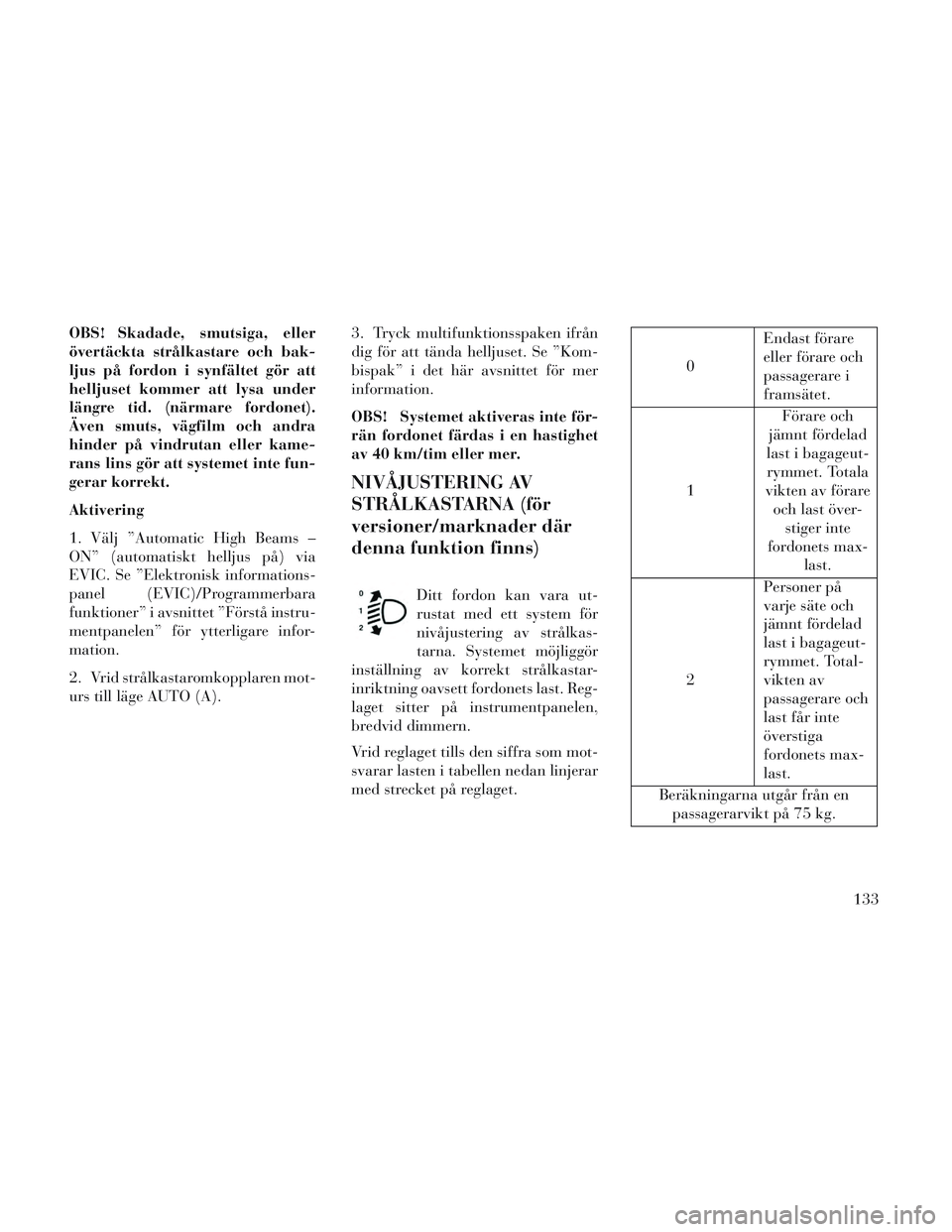

OBS! Skadade, smutsiga, eller
övertäckta strålkastare och bak-
ljus på fordon i synfältet gör att
helljuset kommer att lysa under
längre tid. (närmare fordonet).
Även smuts, vägfilm och andra
hinder på vindrutan eller kame-
rans lins gör att systemet inte fun-
gerar korrekt.
Aktivering
1. Välj ”Automatic High Beams –
ON” (automatiskt helljus på) via
EVIC. Se ”Elektronisk informations-
panel (EVIC)/Programmerbara
funktioner” i avsnittet ”Förstå instru-
mentpanelen” för ytterligare infor-
mation.
2. Vrid strålkastaromkopplaren mot-
urs till läge AUTO (A).3. Tryck multifunktionsspaken ifrån
dig för att tända helljuset. Se ”Kom-
bispak” i det här avsnittet för mer
information.
OBS! Systemet aktiveras inte för-
rän fordonet färdas i en hastighet
av 40 km/tim eller mer.
NIVÅJUSTERING AV
STRÅLKASTARNA (för
versioner/marknader där
denna funktion finns)
Ditt fordon kan vara ut-
rustat med ett system för
nivåjustering av strålkas-
tarna. Systemet möjliggör
inställning av korrekt strålkastar-
inriktning oavsett fordonets last. Reg-
laget sitter på instrumentpanelen,
bredvid dimmern.
Vrid reglaget tills den siffra som mot-
svarar lasten i tabellen nedan linjerar
med strecket på reglaget.
0 Endast förare
eller förare och
passagerare i
framsätet.
1 Förare och
jämnt fördelad
last i bagageut- rymmet. Totala
vikten av förare och last över- stiger inte
fordonets max- last.
2 Personer på
varje säte och
jämnt fördelad
last i bagageut-
rymmet. Total-
vikten av
passagerare och
last får inte
överstiga
fordonets max-
last.
Beräkningarna utgår från en passagerarvikt på 75 kg.
133

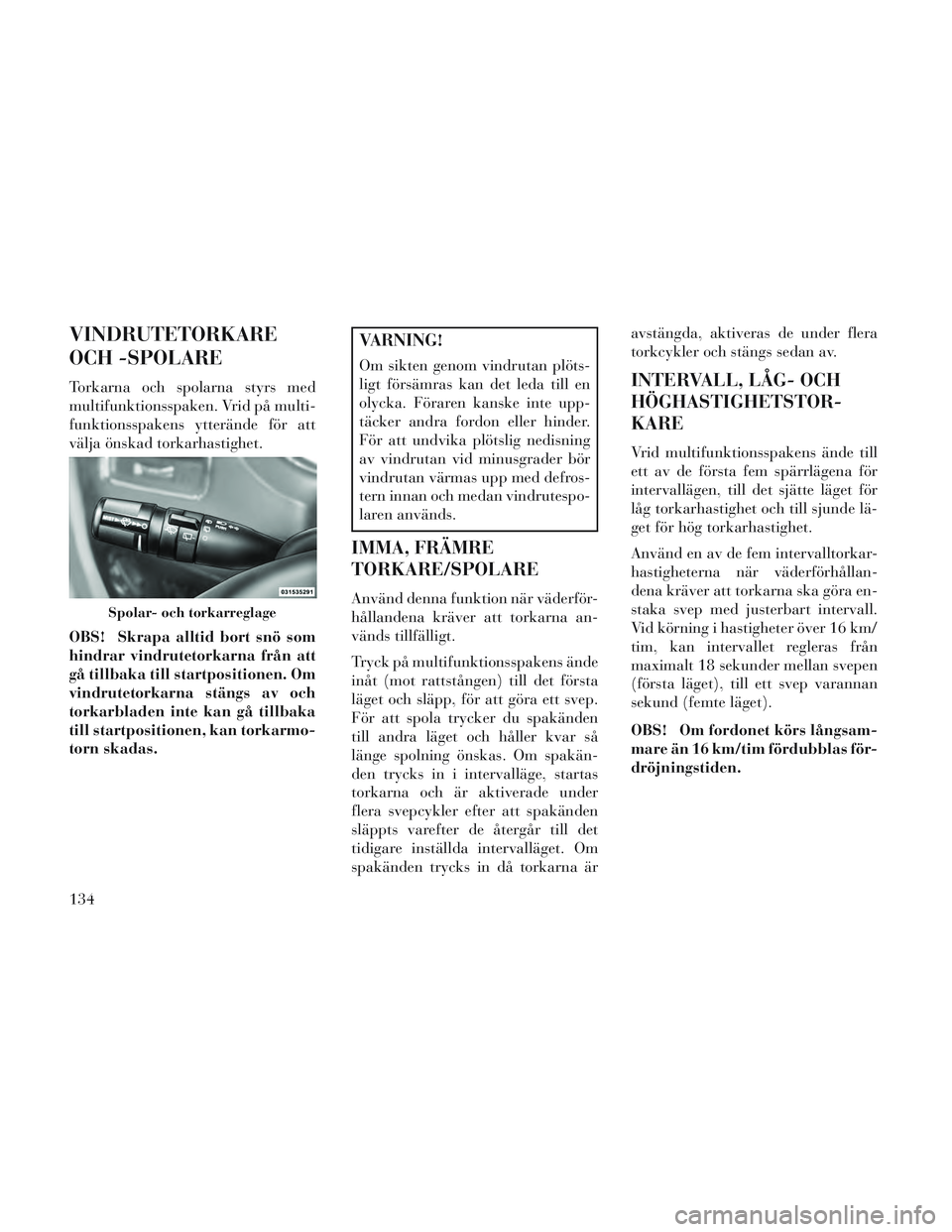

VINDRUTETORKARE
OCH -SPOLARE
Torkarna och spolarna styrs med
multifunktionsspaken. Vrid på multi-
funktionsspakens ytterände för att
välja önskad torkarhastighet.
OBS! Skrapa alltid bort snö som
hindrar vindrutetorkarna från att
gå tillbaka till startpositionen. Om
vindrutetorkarna stängs av och
torkarbladen inte kan gå tillbaka
till startpositionen, kan torkarmo-
torn skadas.
VARNING!
Om sikten genom vindrutan plöts-
ligt försämras kan det leda till en
olycka. Föraren kanske inte upp-
täcker andra fordon eller hinder.
För att undvika plötslig nedisning
av vindrutan vid minusgrader bör
vindrutan värmas upp med defros-
tern innan och medan vindrutespo-
laren används.
IMMA, FRÄMRE
TORKARE/SPOLARE
Använd denna funktion när väderför-
hållandena kräver att torkarna an-
vänds tillfälligt.
Tryck på multifunktionsspakens ände
inåt (mot rattstången) till det första
läget och släpp, för att göra ett svep.
För att spola trycker du spakänden
till andra läget och håller kvar så
länge spolning önskas. Om spakän-
den trycks in i intervalläge, startas
torkarna och är aktiverade under
flera svepcykler efter att spakänden
släppts varefter de återgår till det
tidigare inställda intervalläget. Om
spakänden trycks in då torkarna äravstängda, aktiveras de under flera
torkcykler och stängs sedan av.
INTERVALL, LÅG- OCH
HÖGHASTIGHETSTOR-
KARE
Vrid multifunktionsspakens ände till
ett av de första fem spärrlägena för
intervallägen, till det sjätte läget för
låg torkarhastighet och till sjunde lä-
get för hög torkarhastighet.
Använd en av de fem intervalltorkar-
hastigheterna när väderförhållan-
dena kräver att torkarna ska göra en-
staka svep med justerbart intervall.
Vid körning i hastigheter över 16 km/
tim, kan intervallet regleras från
maximalt 18 sekunder mellan svepen
(första läget), till ett svep varannan
sekund (femte läget).
OBS! Om fordonet körs långsam-
mare än 16 km/tim fördubblas för-
dröjningstiden.
Spolar- och torkarreglage
134
