Lancia Voyager 2014 Návod k použití a údržbě (in Czech)

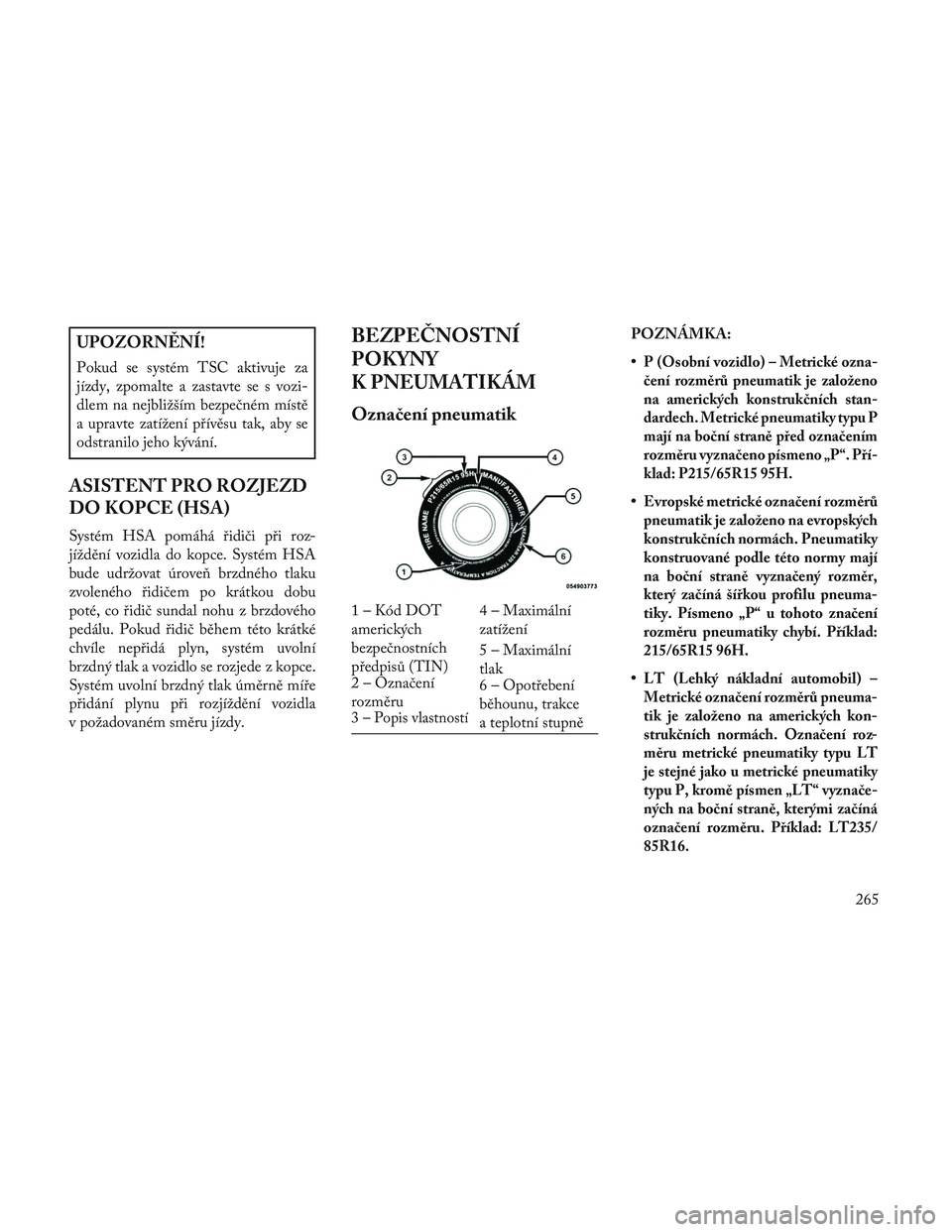

UPOZORNĚNÍ!
Pokud se systém TSC aktivuje za
jízdy, zpomalte a zastavte se s vozi-
dlem na nejbližším bezpečném místě
a upravte zatížení přívěsu tak, aby se
odstranilo jeho kývání.
ASISTENT PRO ROZJEZD
DO KOPCE (HSA)
Systém HSA pomáhá řidiči při roz-
jíždění vozidla do kopce. Systém HSA
bude udržovat úrove\b brzdného tlaku
zvoleného řidičem po krátkou dobu
poté, co řidič sundal nohu z brzdového
pedálu. Pokud řidič během této krátké
chvíle nepřidá plyn, systém uvolní
brzdný tlak a vozidlo se rozjede z kopce.
Systém uvolní brzdný tlak úměrně míře
přidání plynu při rozjíždění vozidla
v požadovaném směru jízdy.
BEZPEČNOSTNÍ
POKYNY
K PNEUMATIKÁM
Označení pneumatik
POZNÁMKA:
•
P (Osobní vozidlo) – Metrické ozna-
čení rozměrů pneumatik je založeno
na amerických konstrukčních stan-
dardech. Metrické pneumatiky typu P
mají na boční straně před označením
rozměru vyznačeno písmeno „P“. Pří-
klad: P215/65R15 95H.
•Evropské metrické označení rozměrů
pneumatik je založeno na evropských
konstrukčních normách. Pneumatiky
konstruované podle této normy mají
na boční straně vyznačený rozměr,
který začíná šířkou profilu pneuma-
tiky. Písmeno „P“ u tohoto značení
rozměru pneumatiky chybí. Příklad:
215/65R15 96H.
•LT (Lehký nákladní automobil) –
Metrické označení rozměrů pneuma-
tik je založeno na amerických kon-
strukčních normách. Označení roz-
měru metrické pneumatiky typu LT
je stejné jako u metrické pneumatiky
typu P, kromě písmen „LT“ vyznače-
ných na boční straně, kterými začíná
označení rozměru. Příklad: LT235/
85R16.
1 – Kód DOT
amerických
bezpečnostních
předpisů (TIN)4 – Maximální
zatížení
2 – Označení
rozměru 5 – Maximální
tlak
3 – Popis vlastností
6 – Opotřebení
běhounu, trakce
a teplotní stupně
265

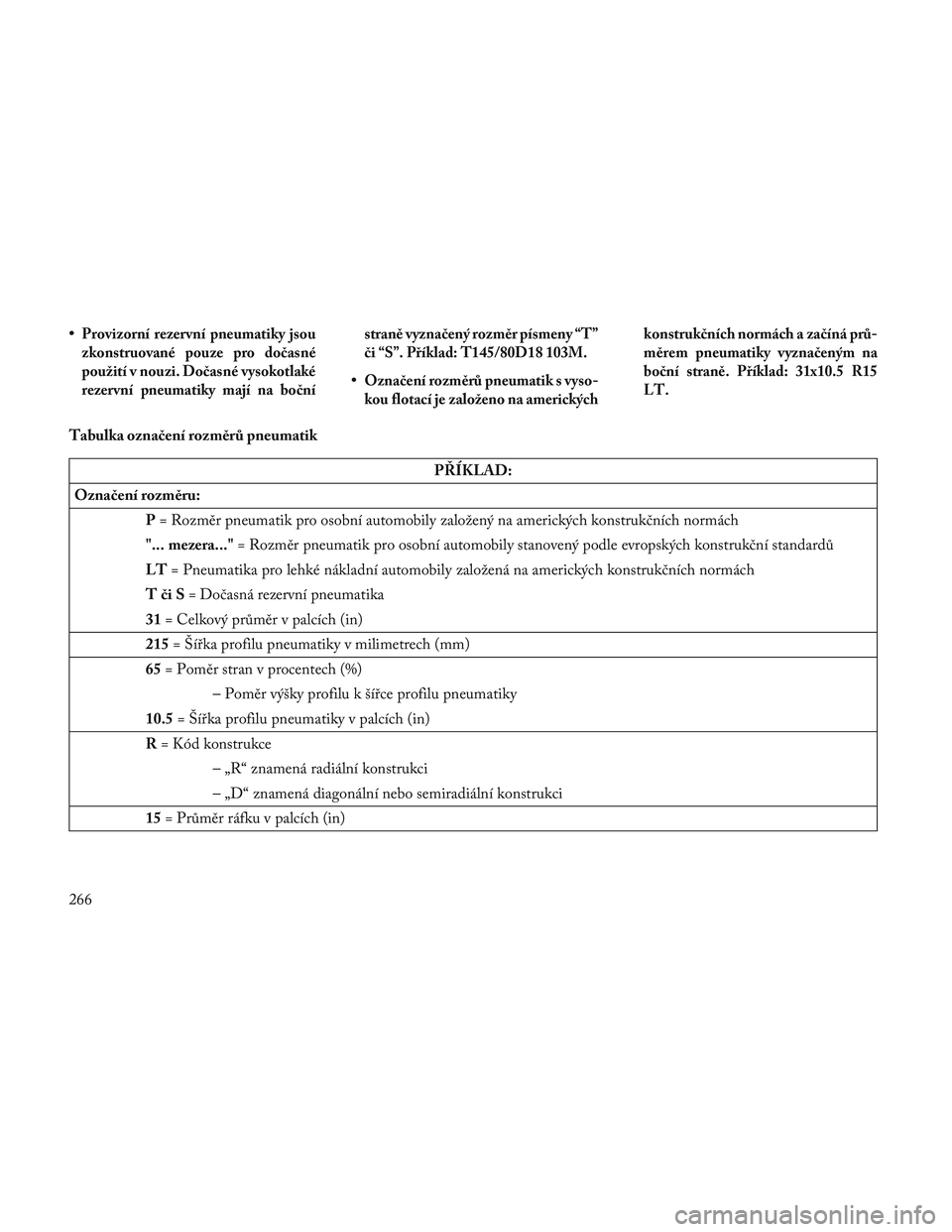

•Provizorní rezervní pneumatiky jsou
zkonstruované pouze pro dočasné
použití v nouzi. Dočasné vysokotlaké
rezervní pneumatiky mají na bočnístraně vyznačený rozměr písmeny “T”
či “S”. Příklad: T145/80D18 103M.
•Označení rozměrů pneumatik s vyso-
kou flotací je založeno na americkýchkonstrukčních normách a začíná prů-
měrem pneumatiky vyznačeným na
boční straně. Příklad: 31x10.5 R15
LT.
Tabulka označení rozměrů pneumatik
PŘÍKLAD:
Označení rozměru: P= Rozměr pneumatik pro osobní automobily založený na amerických konstrukčních normách
"... mezera..." = Rozměr pneumatik pro osobní automobily stanovený podle evropských konstrukční standardů
LT = Pneumatika pro lehké nákladní automobily založená na amerických konstrukčních normách
TčiS = Dočasná rezervní pneumatika
31 = Celkový průměr v palcích (in)
215 = Šířka profilu pneumatiky v milimetrech (mm)
65 = Poměr stran v procentech (%)
– Poměr výšky profilu k šířce profilu pneumatiky
10.5 = Šířka profilu pneumatiky v palcích (in)
R = Kód konstrukce
– „R“ znamená radiální konstrukci
– „D“ znamená diagonální nebo semiradiální konstrukci
15 = Průměr ráfku v palcích (in)
266

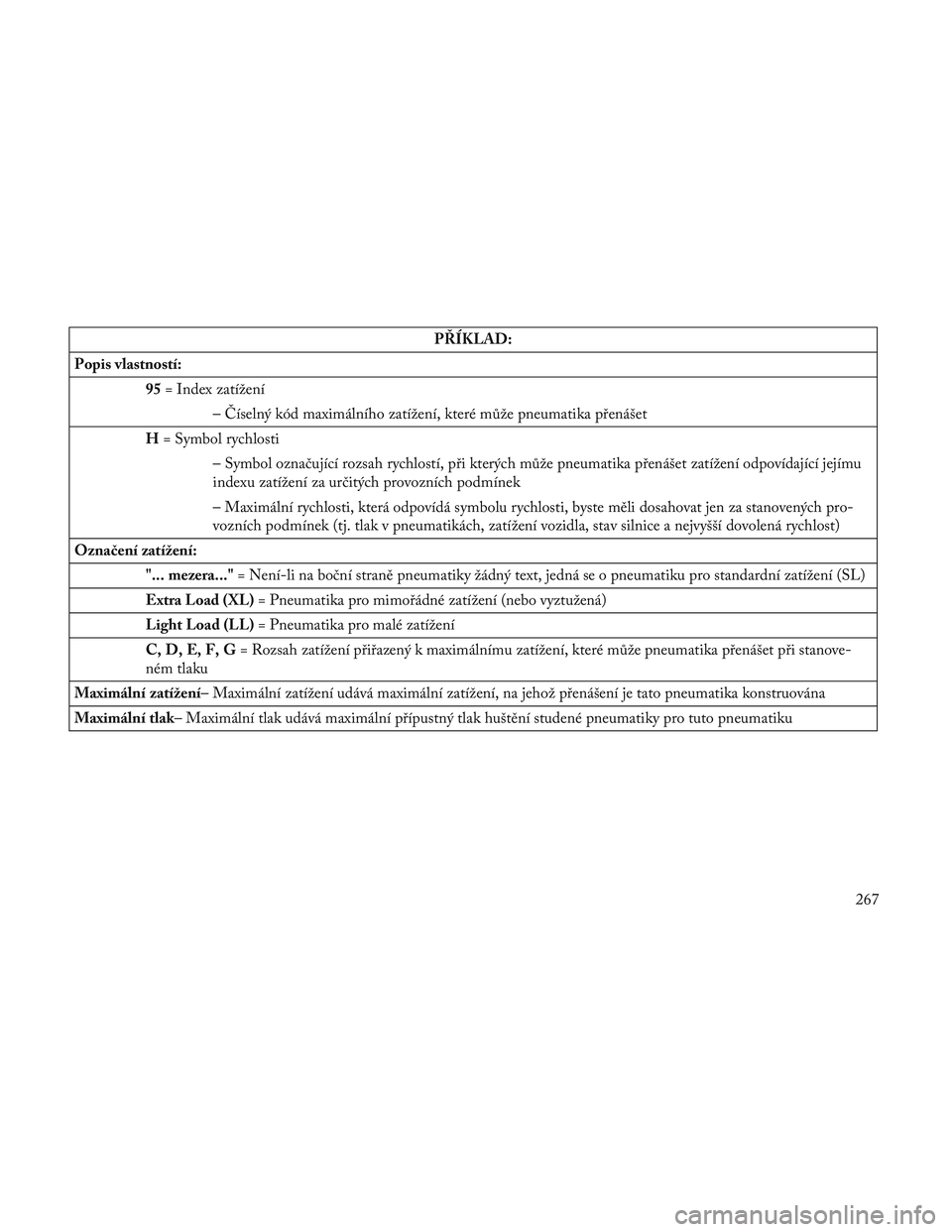

PŘÍKLAD:
Popis vlastností: 95= Index zatížení
– Číselný kód maximálního zatížení, které může pneumatika přenášet
H = Symbol rychlosti
– Symbol označující rozsah rychlostí, při kterých může pneumatika přenášet zatížení odpovídající jejímu
indexu zatížení za určitých provozních podmínek
– Maximální rychlosti, která odpovídá symbolu rychlosti, byste měli dosahovat jen za stanovených pro-
vozních podmínek (tj. tlak v pneumatikách, zatížení vozidla, stav silnice a nejvyšší dovolená rychlost)
Označení zatížení: "... mezera..." = Není-li na boční straně pneumatiky žádný text, jedná se o pneumatiku pro standardní zatížení (SL)
Extra Load (XL) = Pneumatika pro mimořádné zatížení (nebo vyztužená)
Light Load (LL) = Pneumatika pro malé zatížení
C, D, E, F, G = Rozsah zatížení přiřazený k maximálnímu zatížení, které může pneumatika přenášet při stanove-
ném tlaku
Maximální zatížení– Maximální zatížení udává maximální zatížení, na jehož přenášení je tato pneumatika konstruována
Maximální tlak– Maximální tlak udává maximální přípustný tlak huštění studené pneumatiky pro tuto pneumatiku
267

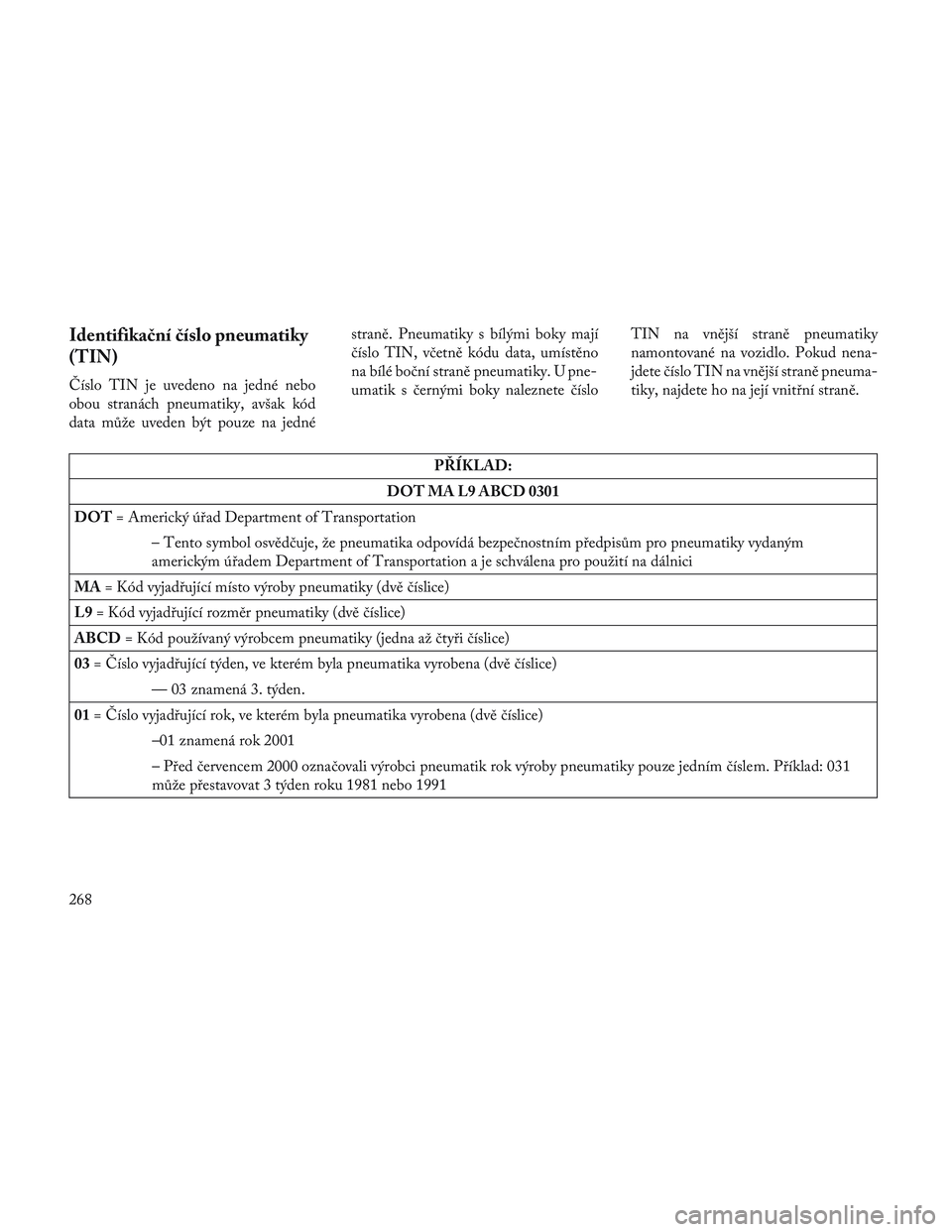

Identifikační číslo pneumatiky
(TIN)
Číslo TIN je uvedeno na jedné nebo
obou stranách pneumatiky, avšak kód
data může uveden být pouze na jednéstraně. Pneumatiky s bílými boky mají
číslo TIN, včetně kódu data, umístěno
na bílé boční straně pneumatiky. U pne-
umatik s černými boky naleznete číslo
TIN na vnější straně pneumatiky
namontované na vozidlo. Pokud nena-
jdete číslo TIN na vnější straně pneuma-
tiky, najdete ho na její vnitřní straně.
PŘÍKLAD:
DOT MA L9 ABCD 0301
DOT = Americký úřad Department of Transportation
– Tento symbol osvědčuje, že pneumatika odpovídá bezpečnostním předpisům pro pneumatiky vydaným
americkým úřadem Department of Transportation a je schválena pro použití na dálnici
MA = Kód vyjadřující místo výroby pneumatiky (dvě číslice)
L9 = Kód vyjadřující rozměr pneumatiky (dvě číslice)
ABCD = Kód používaný výrobcem pneumatiky (jedna až čtyři číslice)
03 = Číslo vyjadřující týden, ve kterém byla pneumatika vyrobena (dvě číslice)
— 03 znamená 3. týden.
01 = Číslo vyjadřující rok, ve kterém byla pneumatika vyrobena (dvě číslice)
–01 znamená rok 2001
– Před červencem 2000 označovali výrobci pneumatik rok výroby pneumatiky pouze jedním číslem. Příklad: 031
může přestavovat 3 týden roku 1981 nebo 1991
268

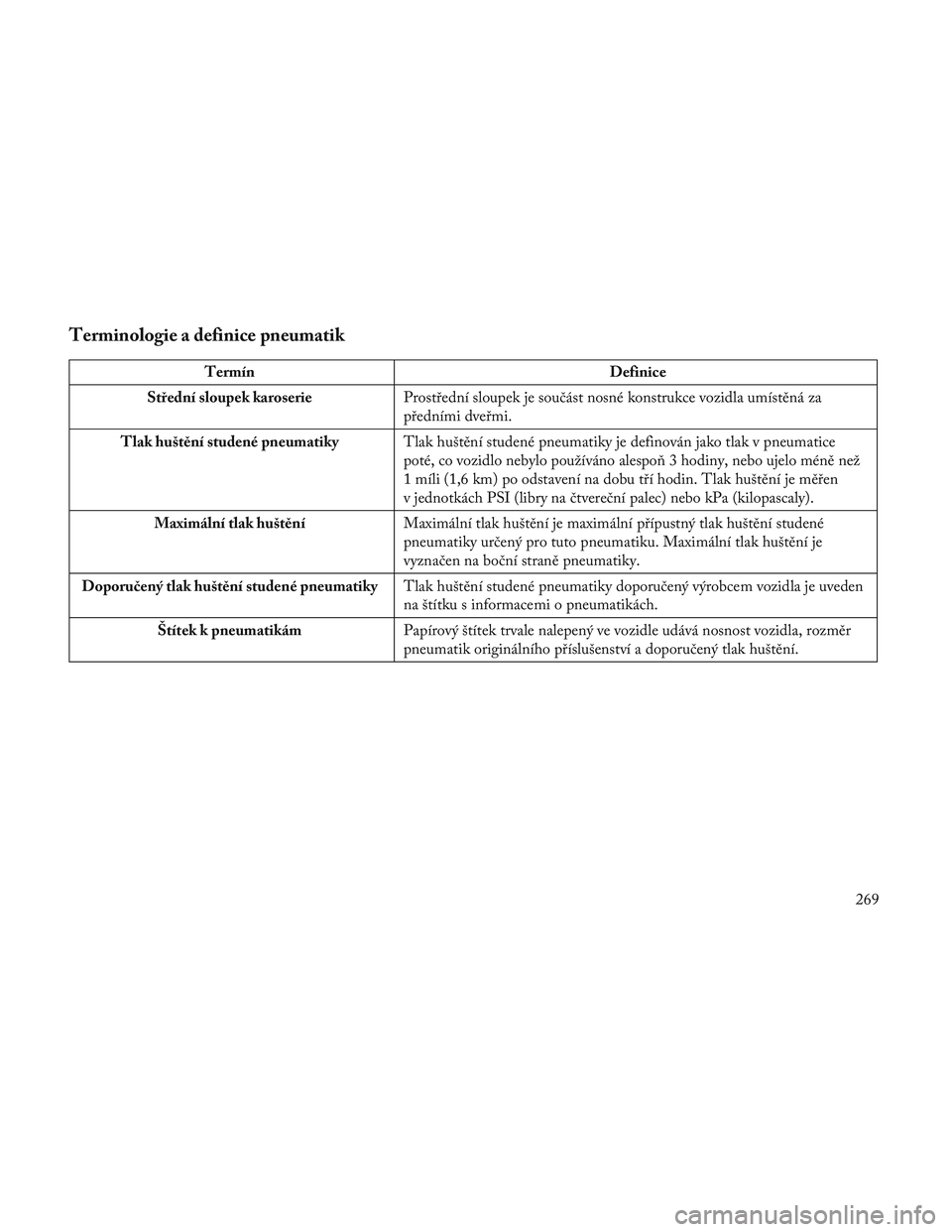

Terminologie a definice pneumatik
TermínDefinice
Střední sloupek karoserie Prostřední sloupek je součást nosné konstrukce vozidla umístěná za
předními dveřmi.
Tlak huštění studené pneumatiky Tlak huštění studené pneumatiky je definován jako tlak v pneumatice
poté, co vozidlo nebylo používáno alespo\b 3 hodiny, nebo ujelo méně než
1 míli (1,6 km) po odstavení na dobu tří hodin. Tlak huštění je měřen
v jednotkách PSI (libry na čtvereční palec) nebo kPa (kilopascaly).
Maximální tlak huštění Maximální tlak huštění je maximální přípustný tlak huštění studené
pneumatiky určený pro tuto pneumatiku. Maximální tlak huštění je
vyznačen na boční straně pneumatiky.
Doporučený tlak huštění studené pneumatiky Tlak huštění studené pneumatiky doporučený výrobcem vozidla je uveden
na štítku s informacemi o pneumatikách.
Štítek k pneumatikám Papírový štítek trvale nalepený ve vozidle udává nosnost vozidla, rozměr
pneumatik originálního příslušenství a doporučený tlak huštění.
269

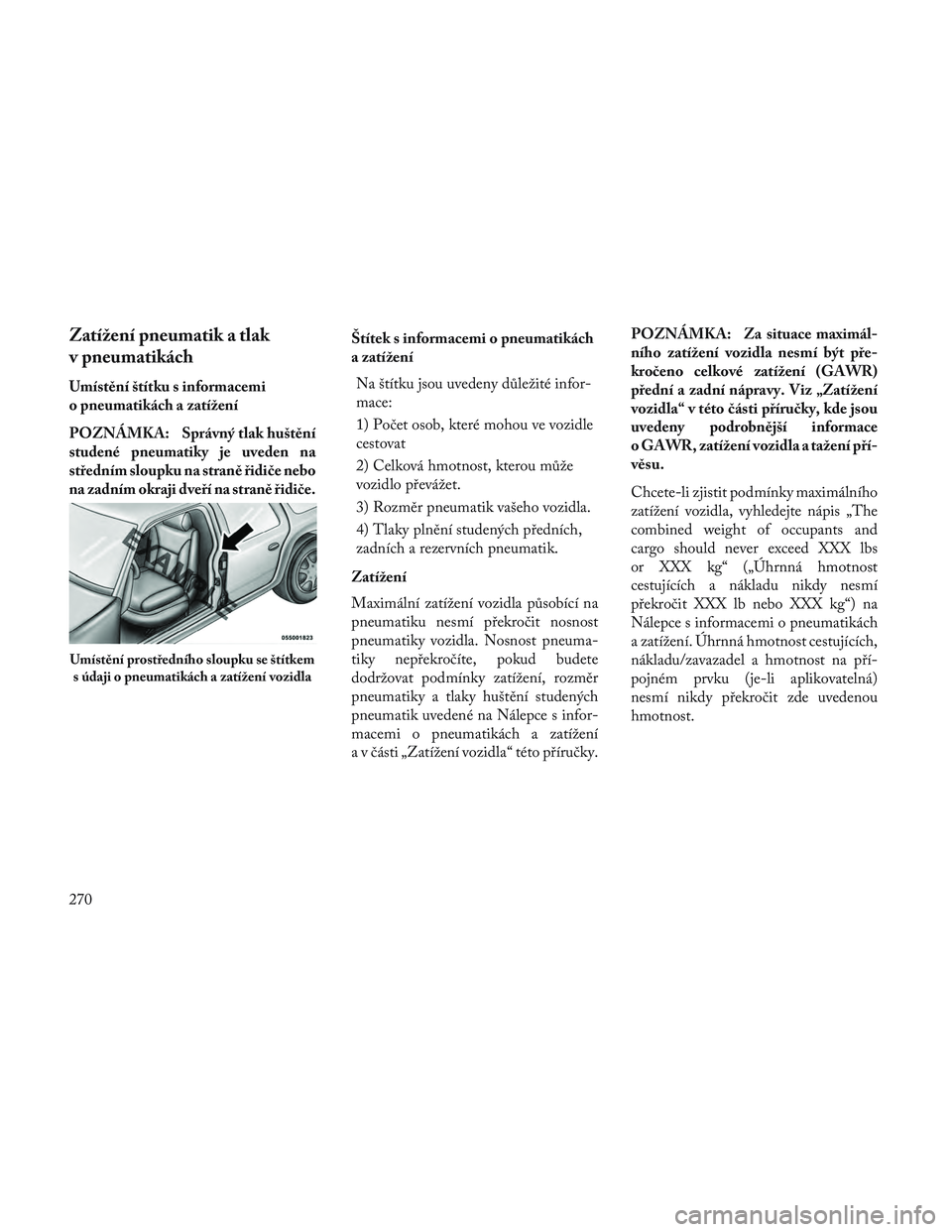

Zatížení pneumatik a tlak
v pneumatikách
Umístění štítku s informacemi
o pneumatikách a zatížení
POZNÁMKA: Správný tlak huštění
studené pneumatiky je uveden na
středním sloupku na straně řidiče nebo
na zadním okraji dveří na straně řidiče.Štítek s informacemi o pneumatikách
a zatížení
Na štítku jsou uvedeny důležité infor-
mace:
1) Počet osob, které mohou ve vozidle
cestovat
2) Celková hmotnost, kterou může
vozidlo převážet.
3) Rozměr pneumatik vašeho vozidla.
4) Tlaky plnění studených předních,
zadních a rezervních pneumatik.
Zatížení
Maximální zatížení vozidla působící na
pneumatiku nesmí překročit nosnost
pneumatiky vozidla. Nosnost pneuma-
tiky nepřekročíte, pokud budete
dodržovat podmínky zatížení, rozměr
pneumatiky a tlaky huštění studených
pneumatik uvedené na Nálepce s infor-
macemi o pneumatikách a zatížení
a v části „Zatížení vozidla“ této příručky. POZNÁMKA: Za situace maximál-
ního zatížení vozidla nesmí být pře-
kročeno celkové zatížení (GAWR)
přední a zadní nápravy. Viz „Zatížení
vozidla“ v této části příručky, kde jsou
uvedeny podrobnější informace
o GAWR, zatížení vozidla a tažení pří-
věsu.
Chcete-li zjistit podmínky maximálního
zatížení vozidla, vyhledejte nápis „The
combined weight of occupants and
cargo should never exceed XXX lbs
or XXX kg“ („Úhrnná hmotnost
cestujících a nákladu nikdy nesmí
překročit XXX lb nebo XXX kg“) na
Nálepce s informacemi o pneumatikách
a zatížení. Úhrnná hmotnost cestujících,
nákladu/zavazadel a hmotnost na pří-
pojném prvku (je-li aplikovatelná)
nesmí nikdy překročit zde uvedenou
hmotnost.
Umístění prostředního sloupku se štítkem
s údaji o pneumatikách a zatížení vozidla
270

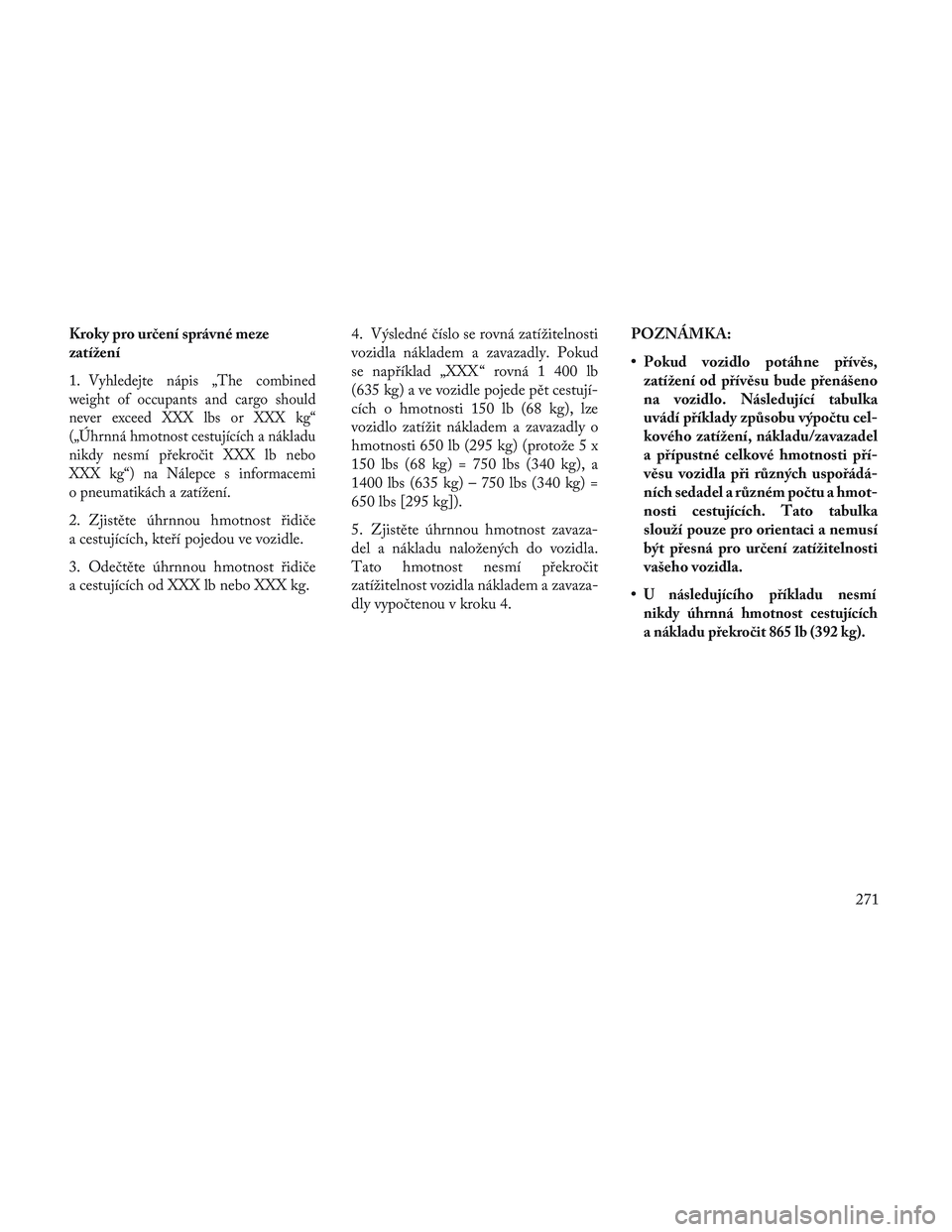

Kroky pro určení správné meze
zatížení
1.
Vyhledejte nápis „The combined
weight of occupants and cargo should
never exceed XXX lbs or XXX kg“
(„Úhrnná hmotnost cestujících a nákladu
nikdy nesmí překročit XXX lb nebo
XXX kg“) na Nálepce s informacemi
o pneumatikách a zatížení.
2. Zjistěte úhrnnou hmotnost řidiče
a cestujících, kteří pojedou ve vozidle.
3. Odečtěte úhrnnou hmotnost řidiče
a cestujících od XXX lb nebo XXX kg. 4. Výsledné číslo se rovná zatížitelnosti
vozidla nákladem a zavazadly. Pokud
se například „XXX “ rovná 1 400 lb
(635 kg) a ve vozidle pojede pět cestují-
cích o hmotnosti 150 lb (68 kg), lze
vozidlo zatížit nákladem a zavazadly o
hmotnosti 650 lb (295 kg) (protože 5 x
150 lbs (68 kg) = 750 lbs (340 kg), a
1400 lbs (635 kg) – 750 lbs (340 kg) =
650 lbs [295 kg]).
5. Zjistěte úhrnnou hmotnost zavaza-
del a nákladu naložených do vozidla.
Tato hmotnost nesmí překročit
zatížitelnost vozidla nákladem a zavaza-
dly vypočtenou v kroku 4.POZNÁMKA:
• Pokud vozidlo potáhne přívěs,
zatížení od přívěsu bude přenášeno
na vozidlo. Následující tabulka
uvádí příklady způsobu výpočtu cel-
kového zatížení, nákladu/zavazadel
a přípustné celkové hmotnosti pří-
věsu vozidla při různých uspořádá-
ních sedadel a různém počtu a hmot-
nosti cestujících. Tato tabulka
slouží pouze pro orientaci a nemusí
být přesná pro určení zatížitelnosti
vašeho vozidla.
•
U následujícího příkladu nesmí
nikdy úhrnná hmotnost cestujících
a nákladu překročit 865 lb (392 kg).
271

272

UPOZORNĚNÍ!
Přetížení pneumatik je nebezpečné.
Přetížení může způsobit závadu pne-
umatik, ovlivnit ovládání vozidla
a prodloužit brzdnou dráhu. U vozi-
dla používejte pneumatiky s doporu-
čenou nosností. Nikdy je nepře-
těžujte.

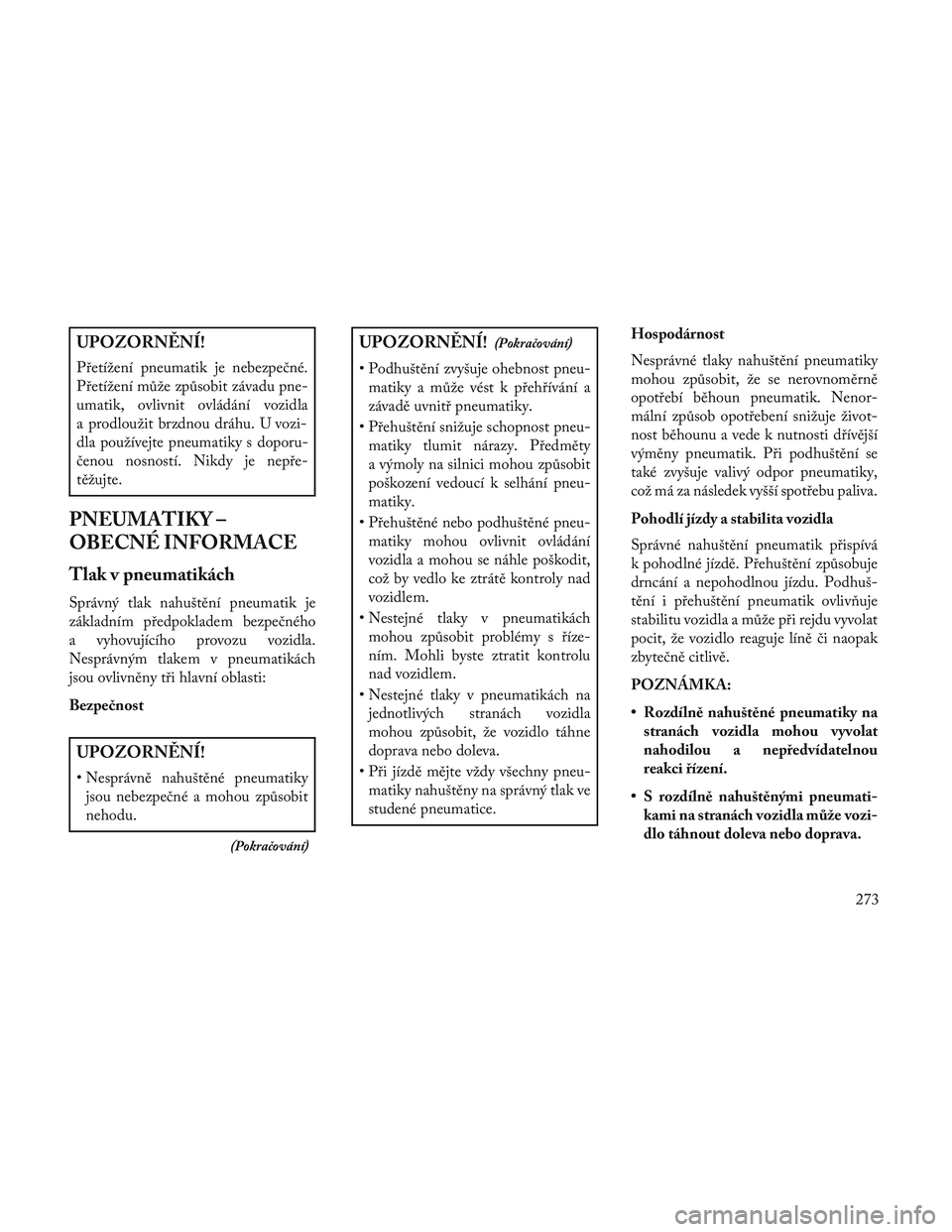

PNEUMATIKY –
OBECNÉ INFORMACE
Tlak v pneumatikách
Správný tlak nahuštění pneumatik je
základním předpokladem bezpečného
a vyhovujícího provozu vozidla.
Nesprávným tlakem v pneumatikách
jsou ovlivněny tři hlavní oblasti:
Bezpečnost
UPOZORNĚNÍ!
• Nesprávně nahuštěné pneumatikyjsou nebezpečné a mohou způsobit
nehodu.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Podhuštění zvyšuje ohebnost pneu-matiky a může vést k přehřívání a
závadě uvnitř pneumatiky.
• Přehuštění snižuje schopnost pneu- matiky tlumit nárazy. Předměty
a výmoly na silnici mohou způsobit
poškození vedoucí k selhání pneu-
matiky.
• Přehuštěné nebo podhuštěné pneu- matiky mohou ovlivnit ovládání
vozidla a mohou se náhle poškodit,
což by vedlo ke ztrátě kontroly nad
vozidlem.
• Nestejné tlaky v pneumatikách mohou způsobit problémy s říze-
ním. Mohli byste ztratit kontrolu
nad vozidlem.
• Nestejné tlaky v pneumatikách na jednotlivých stranách vozidla
mohou způsobit, že vozidlo táhne
doprava nebo doleva.
• Při jízdě mějte vždy všechny pneu- matiky nahuštěny na správný tlak ve
studené pneumatice. Hospodárnost
Nesprávné tlaky nahuštění pneumatiky
mohou způsobit, že se nerovnoměrně
opotřebí běhoun pneumatik. Nenor-
mální způsob opotřebení snižuje život-
nost běhounu a vede k nutnosti dřívější
výměny pneumatik. Při podhuštění se
také zvyšuje valivý odpor pneumatiky,
což má za následek vyšší spotřebu paliva.
Pohodlí jízdy a stabilita vozidla
Správné nahuštění pneumatik přispívá
k pohodlné jízdě. Přehuštění způsobuje
drncání a nepohodlnou jízdu. Podhuš-
tění i přehuštění pneumatik ovliv\buje
stabilitu vozidla a může při rejdu vyvolat
pocit, že vozidlo reaguje líně či naopak
zbytečně citlivě.
POZNÁMKA:
• Rozdílně nahuštěné pneumatiky na
stranách vozidla mohou vyvolat
nahodilou a nepředvídatelnou
reakci řízení.
• S rozdílně nahuštěnými pneumati- kami na stranách vozidla může vozi-
dlo táhnout doleva nebo doprava.
273

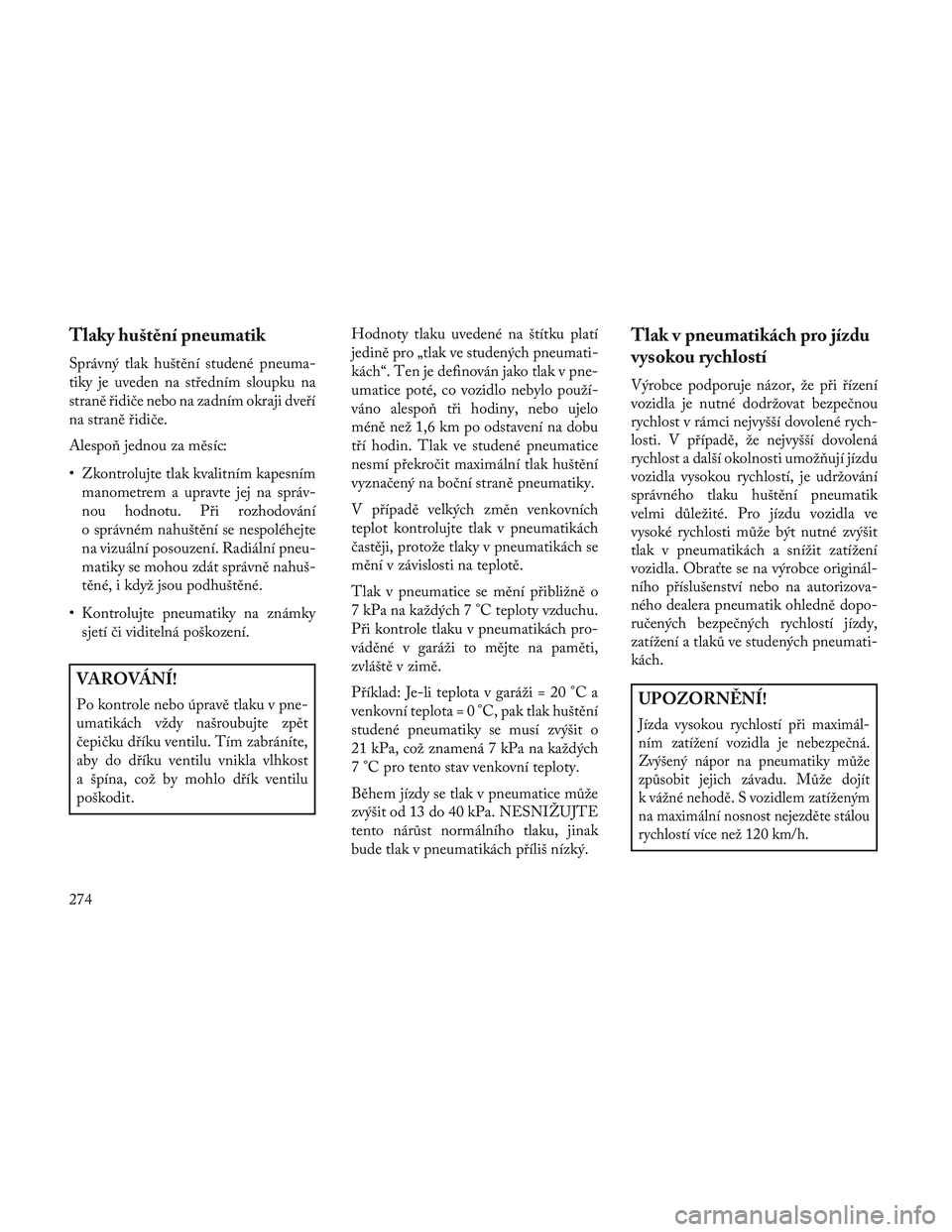

Tlaky huštění pneumatik
Správný tlak huštění studené pneuma-
tiky je uveden na středním sloupku na
straně řidiče nebo na zadním okraji dveří
na straně řidiče.
Alespo\b jednou za měsíc:
• Zkontrolujte tlak kvalitním kapesnímmanometrem a upravte jej na správ-
nou hodnotu. Při rozhodování
o správném nahuštění se nespoléhejte
na vizuální posouzení. Radiální pneu-
matiky se mohou zdát správně nahuš-
těné, i když jsou podhuštěné.
• Kontrolujte pneumatiky na známky sjetí či viditelná poškození.
VAROVÁNÍ!
Po kontrole nebo úpravě tlaku v pne-
umatikách vždy našroubujte zpět
čepičku dříku ventilu. Tím zabráníte,
aby do dříku ventilu vnikla vlhkost
a špína, což by mohlo dřík ventilu
poškodit. Hodnoty tlaku uvedené na štítku platí
jedině pro „tlak ve studených pneumati-
kách“. Ten je definován jako tlak v pne-
umatice poté, co vozidlo nebylo použí-
váno alespo\b tři hodiny, nebo ujelo
méně než 1,6 km po odstavení na dobu
tří hodin. Tlak ve studené pneumatice
nesmí překročit maximální tlak huštění
vyznačený na boční straně pneumatiky.
V případě velkých změn venkovních
teplot kontrolujte tlak v pneumatikách
častěji, protože tlaky v pneumatikách se
mění v závislosti na teplotě.
Tlak v pneumatice se mění přibližně o
7 kPa na každých 7 °C teploty vzduchu.
Při kontrole tlaku v pneumatikách pro-
váděné v garáži to mějte na paměti,
zvláště v zimě.
Příklad: Je-li teplota v garáži = 20 °C a
venkovní teplota = 0 °C, pak tlak huštění
studené pneumatiky se musí zvýšit o
21 kPa, což znamená 7 kPa na každých
7 °C pro tento stav venkovní teploty.
Během jízdy se tlak v pneumatice může
zvýšit od 13 do 40 kPa. NESNIŽUJTE
tento nárůst normálního tlaku, jinak
bude tlak v pneumatikách příliš nízký.
Tlak v pneumatikách pro jízdu
vysokou rychlostí
Výrobce podporuje názor, že při řízení
vozidla je nutné dodržovat bezpečnou
rychlost v rámci nejvyšší dovolené rych-
losti. V případě, že nejvyšší dovolená
rychlost a další okolnosti umož\bují jízdu
vozidla vysokou rychlostí, je udržování
správného tlaku huštění pneumatik
velmi důležité. Pro jízdu vozidla ve
vysoké rychlosti může být nutné zvýšit
tlak v pneumatikách a snížit zatížení
vozidla. Obraťte se na výrobce originál-
ního příslušenství nebo na autorizova-
ného dealera pneumatik ohledně dopo-
ručených bezpečných rychlostí jízdy,
zatížení a tlaků ve studených pneumati-
kách.
UPOZORNĚNÍ!
Jízda vysokou rychlostí při maximál-
ním zatížení vozidla je nebezpečná.
Zvýšený nápor na pneumatiky může
způsobit jejich závadu. Může dojít
k vážné nehodě. S vozidlem zatíženým
na maximální nosnost nejezděte stálou
rychlostí více než 120 km/h.
274
