Lancia Voyager 2014 Návod k použití a údržbě (in Czech)

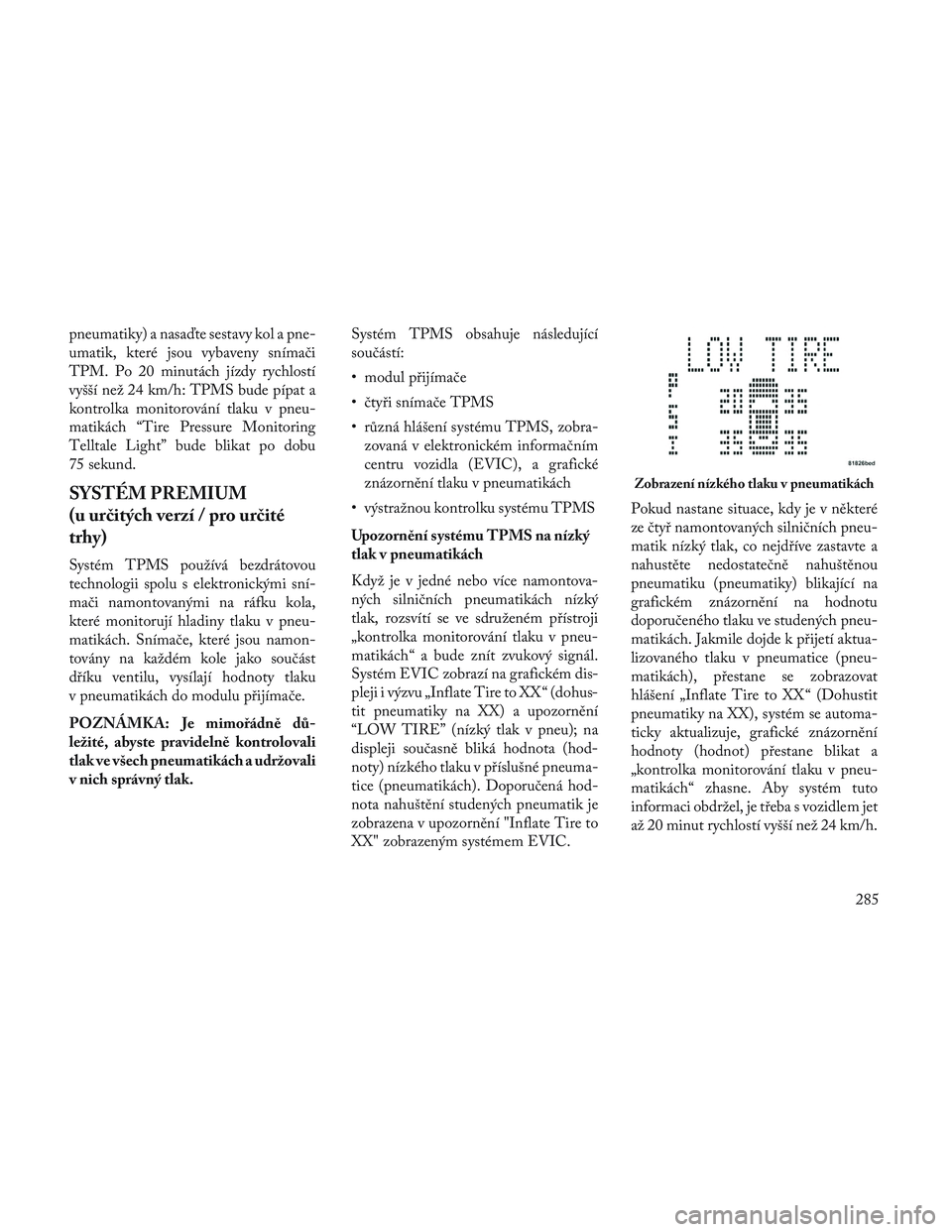

pneumatiky) a nasaďte sestavy kol a pne-
umatik, které jsou vybaveny snímači
TPM. Po 20 minutách jízdy rychlostí
vyšší než 24 km/h: TPMS bude pípat a
kontrolka monitorování tlaku v pneu-
matikách “Tire Pressure Monitoring
Telltale Light” bude blikat po dobu
75 sekund.
SYSTÉM PREMIUM
(u určitých verzí / pro určité
trhy)
Systém TPMS používá bezdrátovou
technologii spolu s elektronickými sní-
mači namontovanými na ráfku kola,
které monitorují hladiny tlaku v pneu-
matikách. Snímače, které jsou namon-
továny na každém kole jako součást
dříku ventilu, vysílají hodnoty tlaku
v pneumatikách do modulu přijímače.
POZNÁMKA: Je mimořádně dů-
ležité, abyste pravidelně kontrolovali
tlak ve všech pneumatikách a udržovali
v nich správný tlak.Systém TPMS obsahuje následující
součástí:
• modul přijímače
• čtyři snímače TPMS
• různá hlášení systému TPMS, zobra-
zovaná v elektronickém informačním
centru vozidla (EVIC), a grafické
znázornění tlaku v pneumatikách
• výstražnou kontrolku systému TPMS
Upozornění systému TPMS na nízký
tlak v pneumatikách
Když je v jedné nebo více namontova-
ných silničních pneumatikách nízký
tlak, rozsvítí se ve sdruženém přístroji
„kontrolka monitorování tlaku v pneu-
matikách“ a bude znít zvukový signál.
Systém EVIC zobrazí na grafickém dis-
pleji i výzvu „Inflate Tire to XX “ (dohus-
tit pneumatiky na XX) a upozornění
“LOW TIRE” (nízký tlak v pneu); na
displeji současně bliká hodnota (hod-
noty) nízkého tlaku v příslušné pneuma-
tice (pneumatikách). Doporučená hod-
nota nahuštění studených pneumatik je
zobrazena v upozornění "Inflate Tire to
XX" zobrazeným systémem EVIC. Pokud nastane situace, kdy je v některé
ze čtyř namontovaných silničních pneu-
matik nízký tlak, co nejdříve zastavte a
nahustěte nedostatečně nahuštěnou
pneumatiku (pneumatiky) blikající na
grafickém znázornění na hodnotu
doporučeného tlaku ve studených pneu-
matikách. Jakmile dojde k přijetí aktua-
lizovaného tlaku v pneumatice (pneu-
matikách), přestane se zobrazovat
hlášení „Inflate Tire to XX “ (Dohustit
pneumatiky na XX), systém se automa-
ticky aktualizuje, grafické znázornění
hodnoty (hodnot) přestane blikat a
„kontrolka monitorování tlaku v pneu-
matikách“ zhasne. Aby systém tuto
informaci obdržel, je třeba s vozidlem jet
až 20 minut rychlostí vyšší než 24 km/h.
Zobrazení nízkého tlaku v pneumatikách
285

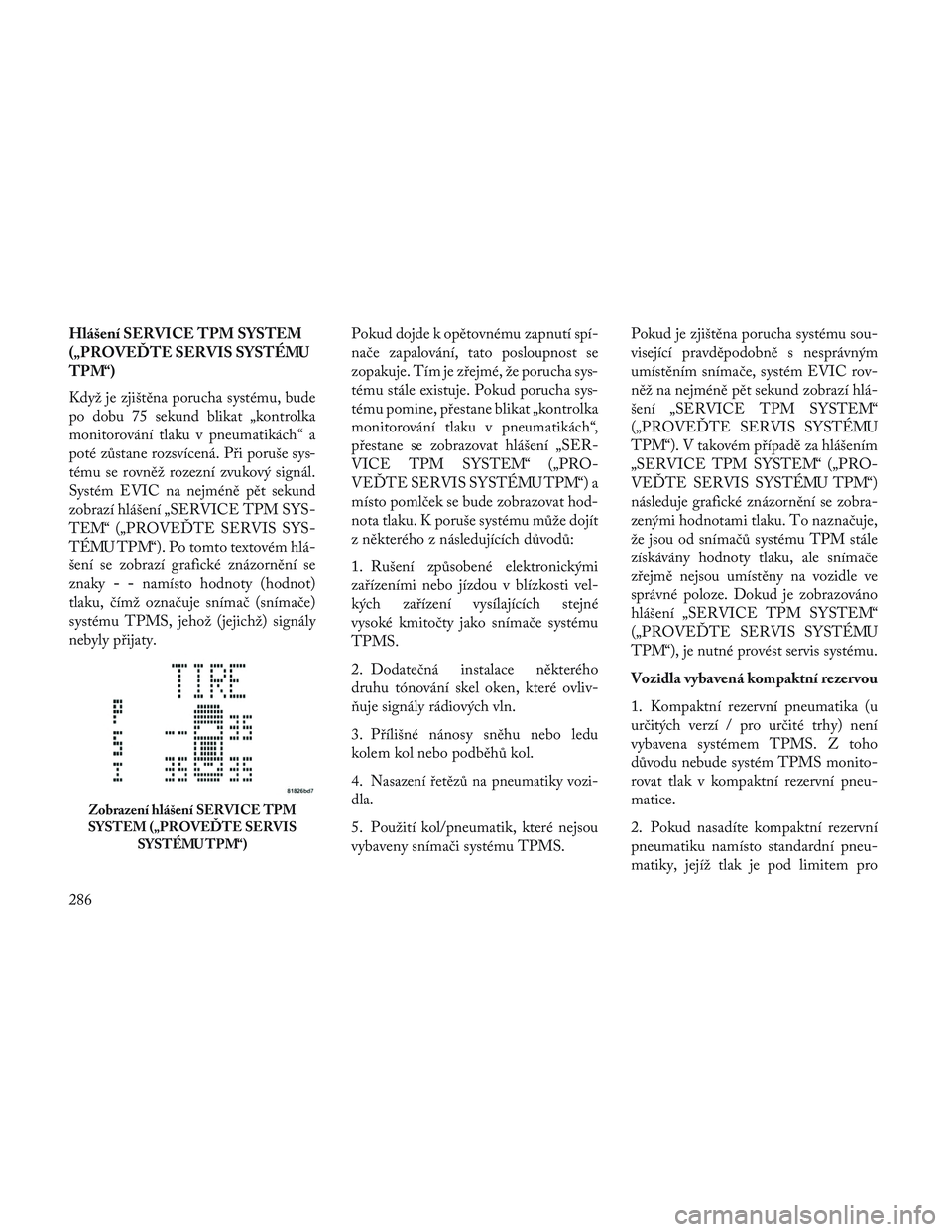

Hlášení SERVICE TPM SYSTEM
(„PROVEĎTE SERVIS SYSTÉMU
TPM“)
Když je zjištěna porucha systému, bude
po dobu 75 sekund blikat „kontrolka
monitorování tlaku v pneumatikách“ a
poté zůstane rozsvícená. Při poruše sys-
tému se rovněž rozezní zvukový signál.
Systém EVIC na nejméně pět sekund
zobrazí hlášení „SERVICE TPM SYS-
TEM“ („PROVEĎTE SERVIS SYS-
TÉMU TPM“). Po tomto textovém hlá-
šení se zobrazí grafické znázornění se
znaky--namísto hodnoty (hodnot)
tlaku, čímž označuje snímač (snímače)
systému TPMS, jehož (jejichž) signály
nebyly přijaty. Pokud dojde k opětovnému zapnutí spí-
nače zapalování, tato posloupnost se
zopakuje. Tím je zřejmé, že porucha sys-
tému stále existuje. Pokud porucha sys-
tému pomine, přestane blikat „kontrolka
monitorování tlaku v pneumatikách“,
přestane se zobrazovat hlášení „SER-
VICE TPM SYSTEM“ („PRO-
VEĎTE SERVIS SYSTÉMU TPM“) a
místo pomlček se bude zobrazovat hod-
nota tlaku. K poruše systému může dojít
z některého z následujících důvodů:
1. Rušení způsobené elektronickými
zařízeními nebo jízdou v blízkosti vel-
kých zařízení vysílajících stejné
vysoké kmitočty jako snímače systému
TPMS.
2. Dodatečná instalace některého
druhu tónování skel oken, které ovliv-
\buje signály rádiových vln.
3. Přílišné nánosy sněhu nebo ledu
kolem kol nebo podběhů kol.
4.
Nasazení řetězů na pneumatiky vozi-
dla.
5. Použití kol/pneumatik, které nejsou
vybaveny snímači systému TPMS. Pokud je zjištěna porucha systému sou-
visející pravděpodobně s nesprávným
umístěním snímače, systém EVIC rov-
něž na nejméně pět sekund zobrazí hlá-
šení „SERVICE TPM SYSTEM“
(„PROVEĎTE SERVIS SYSTÉMU
TPM“). V takovém případě za hlášením
„SERVICE TPM SYSTEM“ („PRO-
VEĎTE SERVIS SYSTÉMU TPM“)
následuje grafické znázornění se zobra-
zenými hodnotami tlaku. To naznačuje,
že jsou od snímačů systému TPM stále
získávány hodnoty tlaku, ale snímače
zřejmě nejsou umístěny na vozidle ve
správné poloze. Dokud je zobrazováno
hlášení „SERVICE TPM SYSTEM“
(„PROVEĎTE SERVIS SYSTÉMU
TPM“), je nutné provést servis systému.
Vozidla vybavená kompaktní rezervou
1. Kompaktní rezervní pneumatika (u
určitých verzí / pro určité trhy) není
vybavena systémem TPMS. Z toho
důvodu nebude systém TPMS monito-
rovat tlak v kompaktní rezervní pneu-
matice.
2. Pokud nasadíte kompaktní rezervní
pneumatiku namísto standardní pneu-
matiky, jejíž tlak je pod limitem pro
Zobrazení hlášení SERVICE TPM
SYSTEM („PROVEĎTE SERVIS SYSTÉMU TPM“)
286

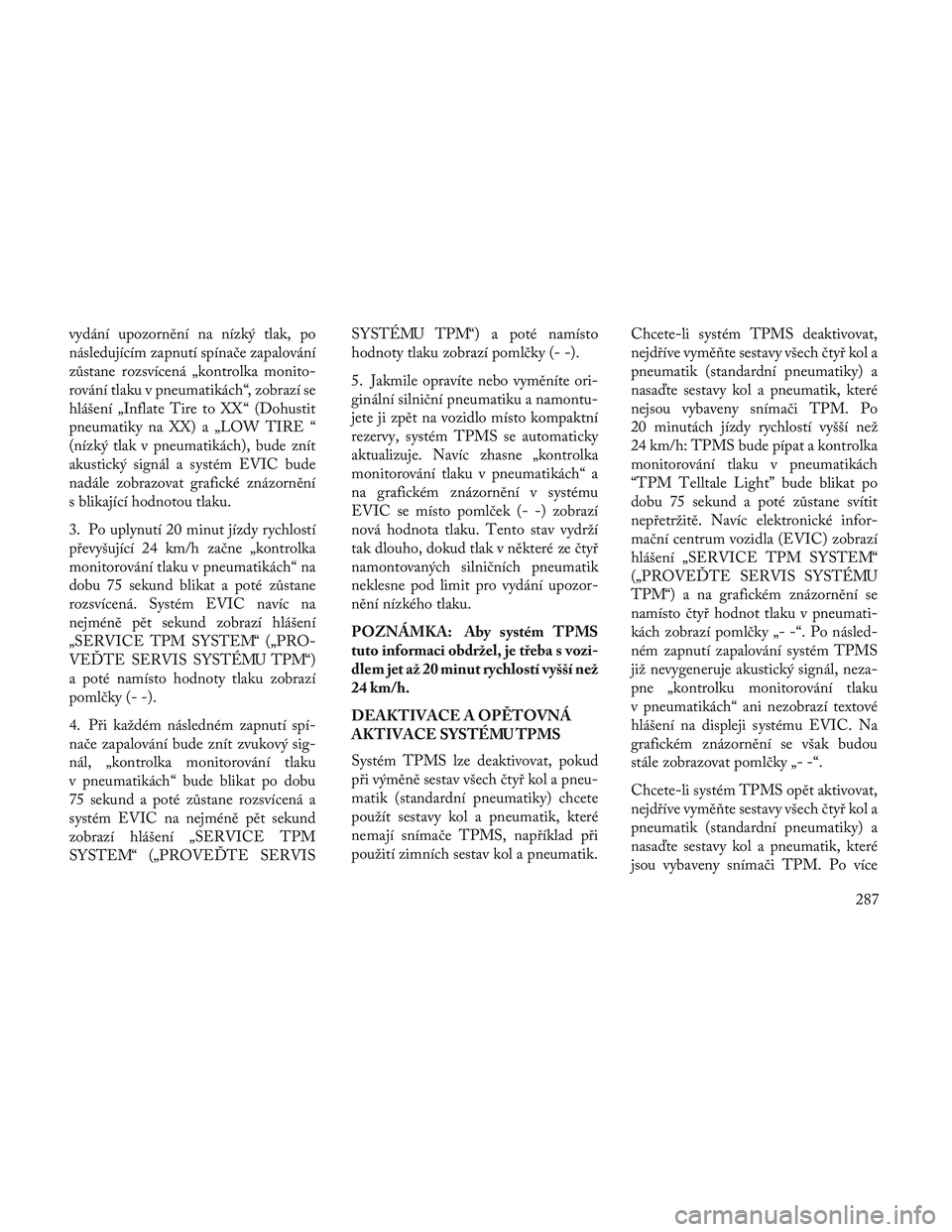

vydání upozornění na nízký tlak, po
následujícím zapnutí spínače zapalování
zůstane rozsvícená „kontrolka monito-
rování tlaku v pneumatikách“, zobrazí se
hlášení „Inflate Tire to XX “ (Dohustit
pneumatiky na XX) a „LOW TIRE “
(nízký tlak v pneumatikách), bude znít
akustický signál a systém EVIC bude
nadále zobrazovat grafické znázornění
s blikající hodnotou tlaku.
3. Po uplynutí 20 minut jízdy rychlostí
převyšující 24 km/h začne „kontrolka
monitorování tlaku v pneumatikách“ na
dobu 75 sekund blikat a poté zůstane
rozsvícená. Systém EVIC navíc na
nejméně pět sekund zobrazí hlášení
„SERVICE TPM SYSTEM“ („PRO-
VEĎTE SERVIS SYSTÉMU TPM“)
a poté namísto hodnoty tlaku zobrazí
pomlčky (- -).
4. Při každém následném zapnutí spí-
nače zapalování bude znít zvukový sig-
nál, „kontrolka monitorování tlaku
v pneumatikách“ bude blikat po dobu
75 sekund a poté zůstane rozsvícená a
systém EVIC na nejméně pět sekund
zobrazí hlášení „SERVICE TPM
SYSTEM“ („PROVEĎTE SERVISSYSTÉMU TPM“) a poté namísto
hodnoty tlaku zobrazí pomlčky (- -).
5. Jakmile opravíte nebo vyměníte ori-
ginální silniční pneumatiku a namontu-
jete ji zpět na vozidlo místo kompaktní
rezervy, systém TPMS se automaticky
aktualizuje. Navíc zhasne „kontrolka
monitorování tlaku v pneumatikách“ a
na grafickém znázornění v systému
EVIC se místo pomlček (- -) zobrazí
nová hodnota tlaku. Tento stav vydrží
tak dlouho, dokud tlak v některé ze čtyř
namontovaných silničních pneumatik
neklesne pod limit pro vydání upozor-
nění nízkého tlaku.
POZNÁMKA: Aby systém TPMS
tuto informaci obdržel, je třeba s vozi-
dlem jet až 20 minut rychlostí vyšší než
24 km/h.
DEAKTIVACE A OPĚTOVNÁ
AKTIVACE SYSTÉMU TPMS
Systém TPMS lze deaktivovat, pokud
při výměně sestav všech čtyř kol a pneu-
matik (standardní pneumatiky) chcete
použít sestavy kol a pneumatik, které
nemají snímače TPMS, například při
použití zimních sestav kol a pneumatik.
Chcete-li systém TPMS deaktivovat,
nejdříve vymě\bte sestavy všech čtyř kol a
pneumatik (standardní pneumatiky) a
nasaďte sestavy kol a pneumatik, které
nejsou vybaveny snímači TPM. Po
20 minutách jízdy rychlostí vyšší než
24 km/h: TPMS bude pípat a kontrolka
monitorování tlaku v pneumatikách
“TPM Telltale Light” bude blikat po
dobu 75 sekund a poté zůstane svítit
nepřetržitě. Navíc elektronické infor-
mační centrum vozidla (EVIC) zobrazí
hlášení „SERVICE TPM SYSTEM“
(„PROVEĎTE SERVIS SYSTÉMU
TPM“) a na grafickém znázornění se
namísto čtyř hodnot tlaku v pneumati-
kách zobrazí pomlčky „- -“. Po násled-
ném zapnutí zapalování systém TPMS
již nevygeneruje akustický signál, neza-
pne „kontrolku monitorování tlaku
v pneumatikách“ ani nezobrazí textové
hlášení na displeji systému EVIC. Na
grafickém znázornění se však budou
stále zobrazovat pomlčky „- -“.
Chcete-li systém TPMS opět aktivovat,
nejdříve vymě\bte sestavy všech čtyř kol a
pneumatik (standardní pneumatiky) a
nasaďte sestavy kol a pneumatik, které
jsou vybaveny snímači TPM. Po více
287

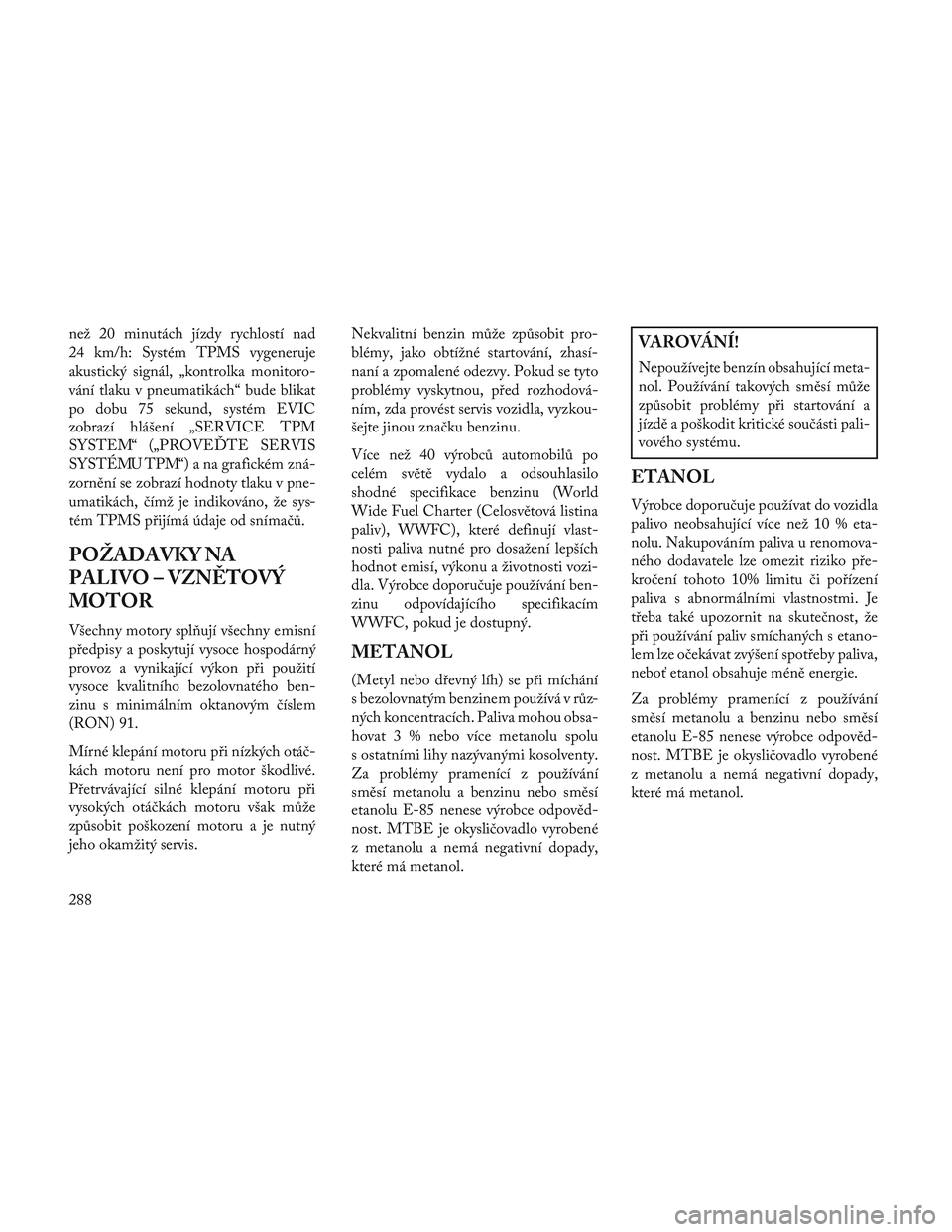

než 20 minutách jízdy rychlostí nad
24 km/h: Systém TPMS vygeneruje
akustický signál, „kontrolka monitoro-
vání tlaku v pneumatikách“ bude blikat
po dobu 75 sekund, systém EVIC
zobrazí hlášení „SERVICE TPM
SYSTEM“ („PROVEĎTE SERVIS
SYSTÉMU TPM“) a na grafickém zná-
zornění se zobrazí hodnoty tlaku v pne-
umatikách, čímž je indikováno, že sys-
tém TPMS přijímá údaje od snímačů.
POŽADAVKY NA
PALIVO – VZNĚTOVÝ
MOTOR
Všechny motory spl\bují všechny emisní
předpisy a poskytují vysoce hospodárný
provoz a vynikající výkon při použití
vysoce kvalitního bezolovnatého ben-
zinu s minimálním oktanovým číslem
(RON) 91.
Mírné klepání motoru při nízkých otáč-
kách motoru není pro motor škodlivé.
Přetrvávající silné klepání motoru při
vysokých otáčkách motoru však může
způsobit poškození motoru a je nutný
jeho okamžitý servis.Nekvalitní benzin může způsobit pro-
blémy, jako obtížné startování, zhasí-
naní a zpomalené odezvy. Pokud se tyto
problémy vyskytnou, před rozhodová-
ním, zda provést servis vozidla, vyzkou-
šejte jinou značku benzinu.
Více než 40 výrobců automobilů po
celém světě vydalo a odsouhlasilo
shodné specifikace benzinu (World
Wide Fuel Charter (Celosvětová listina
paliv), WWFC), které definují vlast-
nosti paliva nutné pro dosažení lepších
hodnot emisí, výkonu a životnosti vozi-
dla. Výrobce doporučuje používání ben-
zinu odpovídajícího specifikacím
WWFC, pokud je dostupný.
METANOL
(Metyl nebo dřevný líh) se při míchání
s bezolovnatým benzinem používá v růz-
ných koncentracích. Paliva mohou obsa-
hovat 3 % nebo více metanolu spolu
s ostatními lihy nazývanými kosolventy.
Za problémy pramenící z používání
směsí metanolu a benzinu nebo směsí
etanolu E-85 nenese výrobce odpověd-
nost. MTBE je okysličovadlo vyrobené
z metanolu a nemá negativní dopady,
které má metanol.
VAROVÁNÍ!
Nepoužívejte benzín obsahující meta-
nol. Používání takových směsí může
způsobit problémy při startování a
jízdě a poškodit kritické součásti pali-
vového systému.
ETANOL
Výrobce doporučuje používat do vozidla
palivo neobsahující více než 10 % eta-
nolu. Nakupováním paliva u renomova-
ného dodavatele lze omezit riziko pře-
kročení tohoto 10% limitu či pořízení
paliva s abnormálními vlastnostmi. Je
třeba také upozornit na skutečnost, že
při používání paliv smíchaných s etano-
lem lze očekávat zvýšení spotřeby paliva,
neboť etanol obsahuje méně energie.
Za problémy pramenící z používání
směsí metanolu a benzinu nebo směsí
etanolu E-85 nenese výrobce odpověd-
nost. MTBE je okysličovadlo vyrobené
z metanolu a nemá negativní dopady,
které má metanol.
288

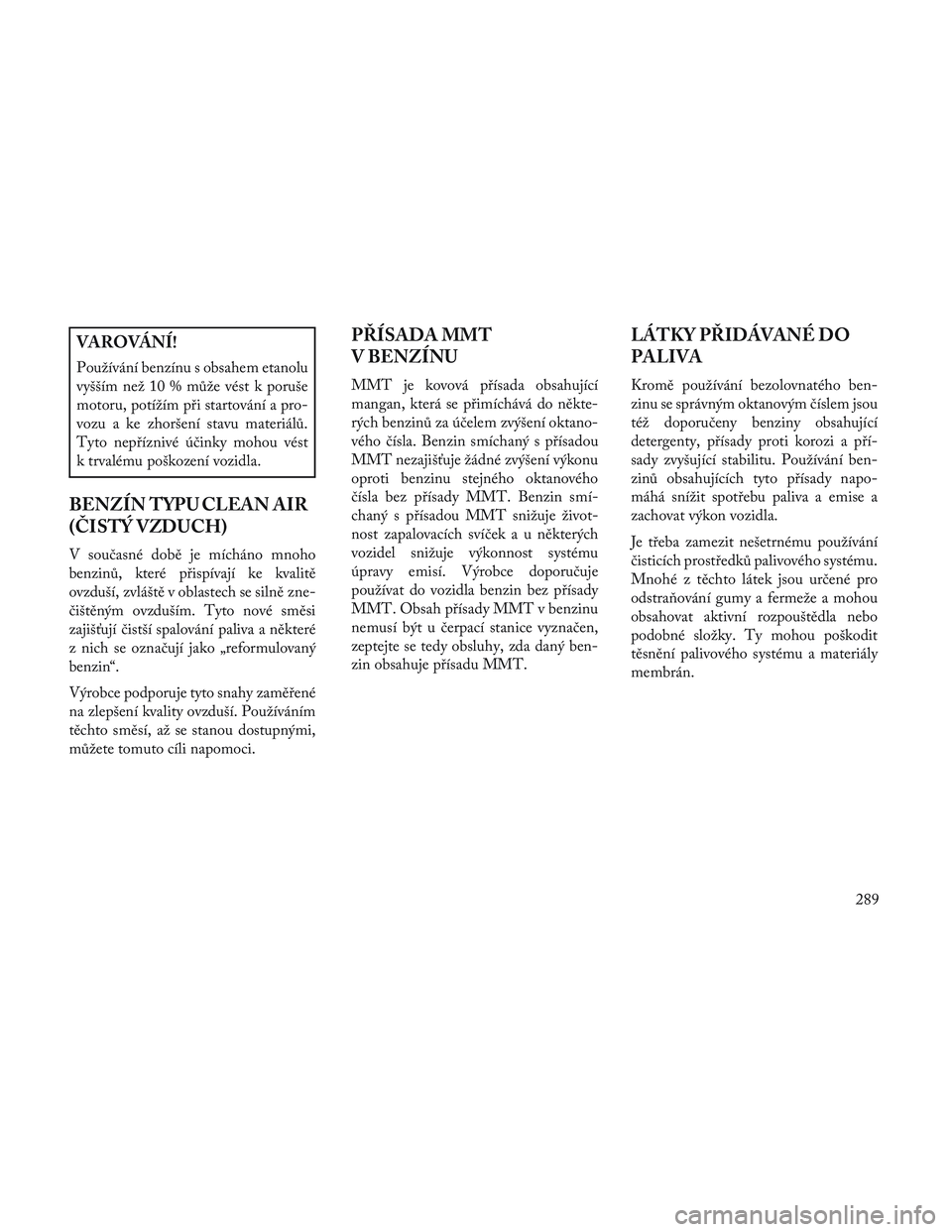

VAROVÁNÍ!
Používání benzínu s obsahem etanolu
vyšším než 10 % může vést k poruše
motoru, potížím při startování a pro-
vozu a ke zhoršení stavu materiálů.
Tyto nepříznivé účinky mohou vést
k trvalému poškození vozidla.
BENZÍN TYPU CLEAN AIR
(ČISTÝ VZDUCH)
V současné době je mícháno mnoho
benzinů, které přispívají ke kvalitě
ovzduší, zvláště v oblastech se silně zne-
čištěným ovzduším. Tyto nové směsi
zajišťují čistší spalování paliva a některé
z nich se označují jako „reformulovaný
benzin“.
Výrobce podporuje tyto snahy zaměřené
na zlepšení kvality ovzduší. Používáním
těchto směsí, až se stanou dostupnými,
můžete tomuto cíli napomoci.
PŘÍSADA MMT
V BENZÍNU
MMT je kovová přísada obsahující
mangan, která se přimíchává do někte-
rých benzinů za účelem zvýšení oktano-
vého čísla. Benzin smíchaný s přísadou
MMT nezajišťuje žádné zvýšení výkonu
oproti benzinu stejného oktanového
čísla bez přísady MMT. Benzin smí-
chaný s přísadou MMT snižuje život-
nost zapalovacích svíček a u některých
vozidel snižuje výkonnost systému
úpravy emisí. Výrobce doporučuje
používat do vozidla benzin bez přísady
MMT. Obsah přísady MMT v benzinu
nemusí být u čerpací stanice vyznačen,
zeptejte se tedy obsluhy, zda daný ben-
zin obsahuje přísadu MMT.
LÁTKY PŘIDÁVANÉ DO
PALIVA
Kromě používání bezolovnatého ben-
zinu se správným oktanovým číslem jsou
též doporučeny benziny obsahující
detergenty, přísady proti korozi a pří-
sady zvyšující stabilitu. Používání ben-
zinů obsahujících tyto přísady napo-
máhá snížit spotřebu paliva a emise a
zachovat výkon vozidla.
Je třeba zamezit nešetrnému používání
čisticích prostředků palivového systému.
Mnohé z těchto látek jsou určené pro
odstra\bování gumy a fermeže a mohou
obsahovat aktivní rozpouštědla nebo
podobné složky. Ty mohou poškodit
těsnění palivového systému a materiály
membrán.289

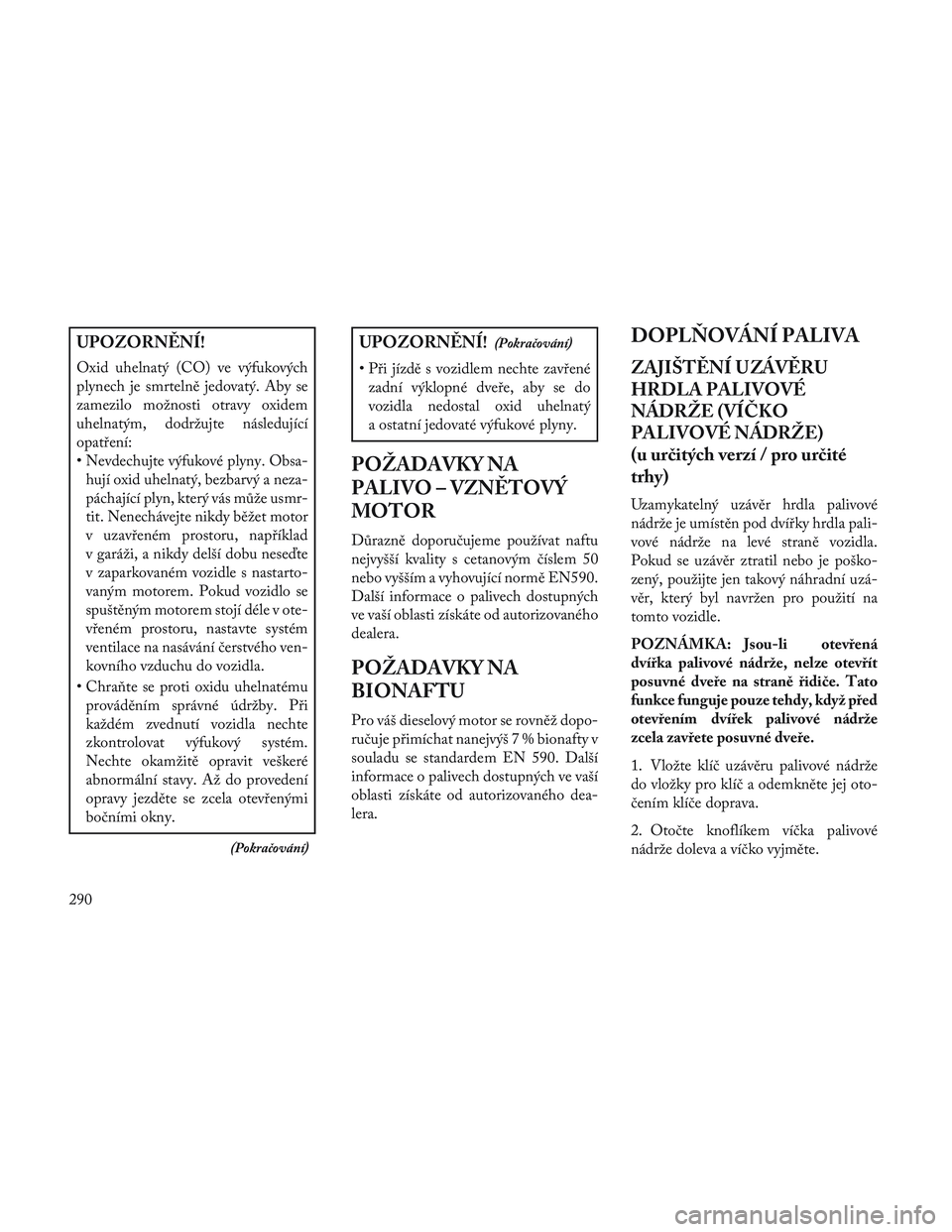

UPOZORNĚNÍ!
Oxid uhelnatý (CO) ve výfukových
plynech je smrtelně jedovatý. Aby se
zamezilo možnosti otravy oxidem
uhelnatým, dodržujte následující
opatření:
• Nevdechujte výfukové plyny. Obsa-hují oxid uhelnatý, bezbarvý a neza-
páchající plyn, který vás může usmr-
tit. Nenechávejte nikdy běžet motor
v uzavřeném prostoru, například
v garáži, a nikdy delší dobu neseďte
v zaparkovaném vozidle s nastarto-
vaným motorem. Pokud vozidlo se
spuštěným motorem stojí déle v ote-
vřeném prostoru, nastavte systém
ventilace na nasávání čerstvého ven-
kovního vzduchu do vozidla.
• Chra\bte se proti oxidu uhelnatému prováděním správné údržby. Při
každém zvednutí vozidla nechte
zkontrolovat výfukový systém.
Nechte okamžitě opravit veškeré
abnormální stavy. Až do provedení
opravy jezděte se zcela otevřenými
bočními okny.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Při jízdě s vozidlem nechte zavřenézadní výklopné dveře, aby se do
vozidla nedostal oxid uhelnatý
a ostatní jedovaté výfukové plyny.
POŽADAVKY NA
PALIVO – VZNĚTOVÝ
MOTOR
Důrazně doporučujeme používat naftu
nejvyšší kvality s cetanovým číslem 50
nebo vyšším a vyhovující normě EN590.
Další informace o palivech dostupných
ve vaší oblasti získáte od autorizovaného
dealera.
POŽADAVKY NA
BIONAFTU
Pro váš dieselový motor se rovněž dopo-
ručuje přimíchat nanejvýš 7 % bionafty v
souladu se standardem EN 590. Další
informace o palivech dostupných ve vaší
oblasti získáte od autorizovaného dea-
lera.
DOPL\fOVÁNÍ PALIVA
ZAJIŠTĚNÍ UZÁVĚRU
HRDLA PALIVOVÉ
NÁDRŽE (VÍČKO
PALIVOVÉ NÁDRŽE)
(u určitých verzí / pro určité
trhy)
Uzamykatelný uzávěr hrdla palivové
nádrže je umístěn pod dvířky hrdla pali-
vové nádrže na levé straně vozidla.
Pokud se uzávěr ztratil nebo je poško-
zený, použijte jen takový náhradní uzá-
věr, který byl navržen pro použití na
tomto vozidle.
POZNÁMKA: Jsou-li otevřená
dvířka palivové nádrže, nelze otevřít
posuvné dveře na straně řidiče. Tato
funkce funguje pouze tehdy, když před
otevřením dvířek palivové nádrže
zcela zavřete posuvné dveře.
1. Vložte klíč uzávěru palivové nádrže
do vložky pro klíč a odemkněte jej oto-
čením klíče doprava.
2. Otočte knoflíkem víčka palivové
nádrže doleva a víčko vyjměte.
290

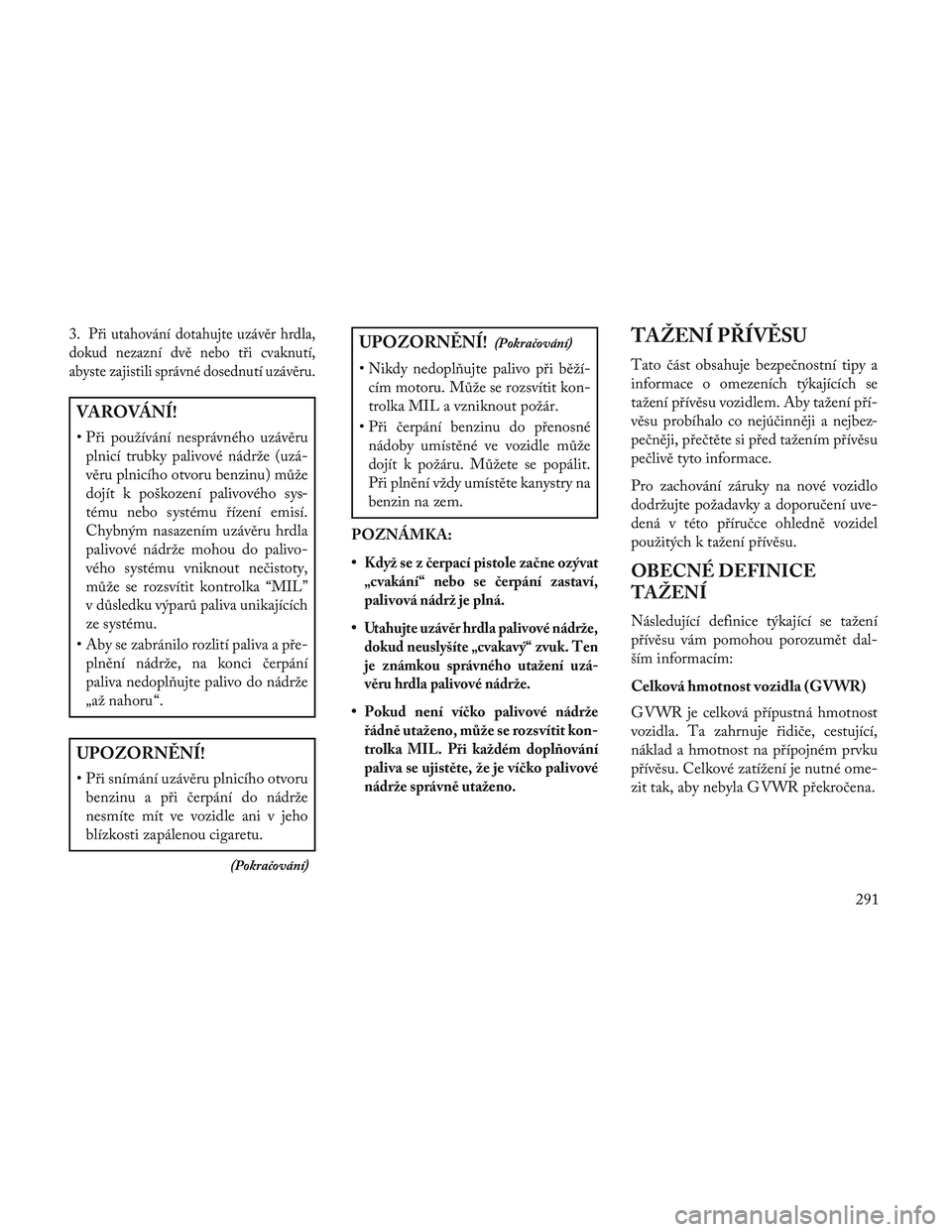

3.Při utahování dotahujte uzávěr hrdla,
dokud nezazní dvě nebo tři cvaknutí,
abyste zajistili správné dosednutí uzávěru.
VAROVÁNÍ!
• Při používání nesprávného uzávěru plnicí trubky palivové nádrže (uzá-
věru plnicího otvoru benzinu) může
dojít k poškození palivového sys-
tému nebo systému řízení emisí.
Chybným nasazením uzávěru hrdla
palivové nádrže mohou do palivo-
vého systému vniknout nečistoty,
může se rozsvítit kontrolka “MIL”
v důsledku výparů paliva unikajících
ze systému.
• Aby se zabránilo rozlití paliva a pře- plnění nádrže, na konci čerpání
paliva nedopl\bujte palivo do nádrže
„až nahoru“.
UPOZORNĚNÍ!
• Při snímání uzávěru plnicího otvorubenzinu a při čerpání do nádrže
nesmíte mít ve vozidle ani v jeho
blízkosti zapálenou cigaretu.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Nikdy nedopl\bujte palivo při běží-cím motoru. Může se rozsvítit kon-
trolka MIL a vzniknout požár.
• Při čerpání benzinu do přenosné nádoby umístěné ve vozidle může
dojít k požáru. Můžete se popálit.
Při plnění vždy umístěte kanystry na
benzin na zem.
POZNÁMKA:
•
Když se z čerpací pistole začne ozývat
„cvakání“ nebo se čerpání zastaví,
palivová nádrž je plná.
•Utahujte uzávěr hrdla palivové nádrže,
dokud neuslyšíte „cvakavý“ zvuk. Ten
je známkou správného utažení uzá-
věru hrdla palivové nádrže.
•Pokud není víčko palivové nádrže
řádně utaženo, může se rozsvítit kon-
trolka MIL. Při každém doplňování
paliva se ujistěte, že je víčko palivové
nádrže správně utaženo.
TAŽENÍ PŘÍVĚSU
Tato část obsahuje bezpečnostní tipy a
informace o omezeních týkajících se
tažení přívěsu vozidlem. Aby tažení pří-
věsu probíhalo co nejúčinněji a nejbez-
pečněji, přečtěte si před tažením přívěsu
pečlivě tyto informace.
Pro zachování záruky na nové vozidlo
dodržujte požadavky a doporučení uve-
dená v této příručce ohledně vozidel
použitých k tažení přívěsu.
OBECNÉ DEFINICE
TAŽENÍ
Následující definice týkající se tažení
přívěsu vám pomohou porozumět dal-
ším informacím:
Celková hmotnost vozidla (GVWR)
G VWR je celková přípustná hmotnost
vozidla. Ta zahrnuje řidiče, cestující,
náklad a hmotnost na přípojném prvku
přívěsu. Celkové zatížení je nutné ome-
zit tak, aby nebyla G VWR překročena.
291

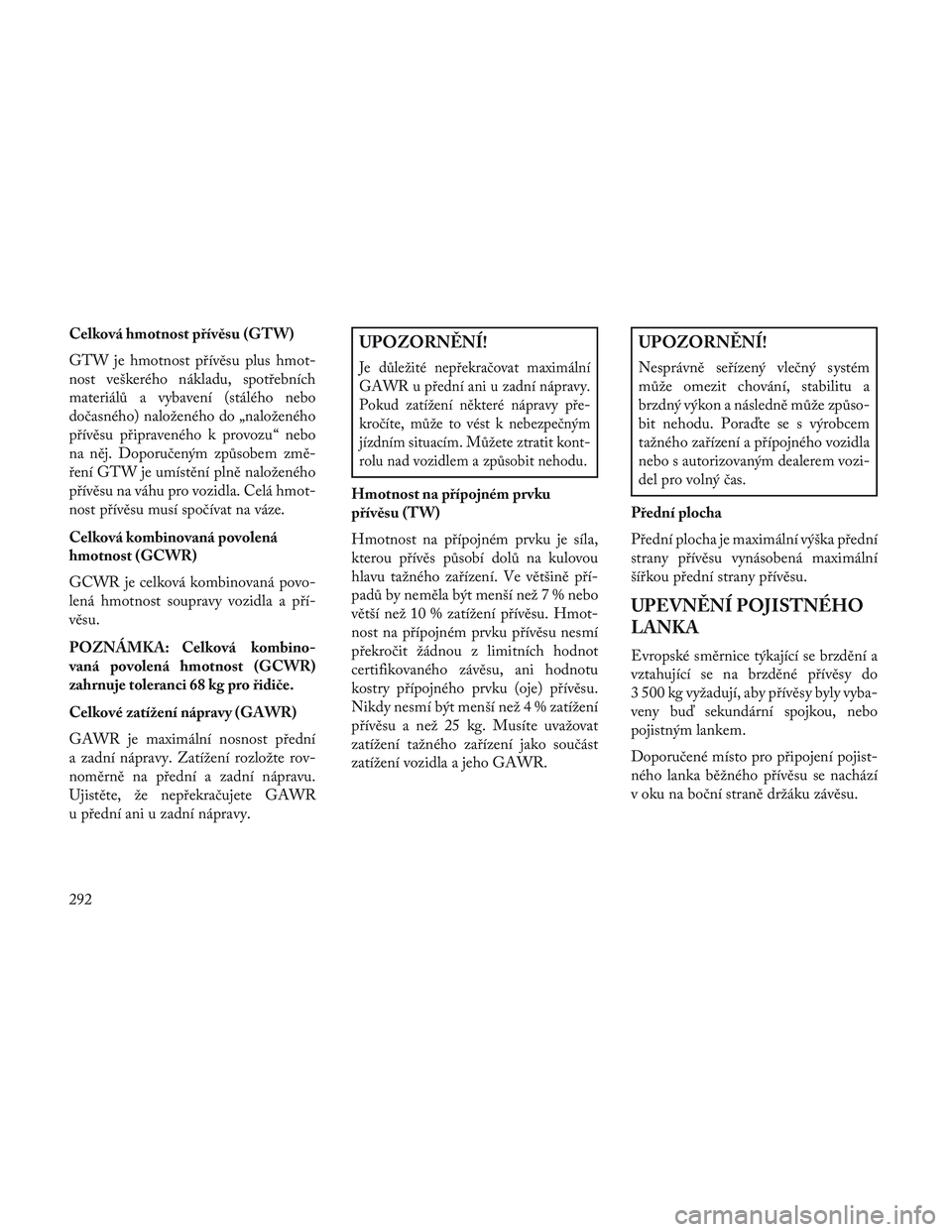

Celková hmotnost přívěsu (GTW)
GTW je hmotnost přívěsu plus hmot-
nost veškerého nákladu, spotřebních
materiálů a vybavení (stálého nebo
dočasného) naloženého do „naloženého
přívěsu připraveného k provozu“ nebo
na něj. Doporučeným způsobem změ-
ření GTW je umístění plně naloženého
přívěsu na váhu pro vozidla. Celá hmot-
nost přívěsu musí spočívat na váze.
Celková kombinovaná povolená
hmotnost (GCWR)
GCWR je celková kombinovaná povo-
lená hmotnost soupravy vozidla a pří-
věsu.
POZNÁMKA: Celková kombino-
vaná povolená hmotnost (GCWR)
zahrnuje toleranci 68 kg pro řidiče.
Celkové zatížení nápravy (GAWR)
GAWR je maximální nosnost přední
a zadní nápravy. Zatížení rozložte rov-
noměrně na přední a zadní nápravu.
Ujistěte, že nepřekračujete GAWR
u přední ani u zadní nápravy.UPOZORNĚNÍ!
Je důležité nepřekračovat maximální
GAWR u přední ani u zadní nápravy.
Pokud zatížení některé nápravy pře-
kročíte, může to vést k nebezpečným
jízdním situacím. Můžete ztratit kont-
rolu nad vozidlem a způsobit nehodu.
Hmotnost na přípojném prvku
přívěsu (TW)
Hmotnost na přípojném prvku je síla,
kterou přívěs působí dolů na kulovou
hlavu tažného zařízení. Ve většině pří-
padů by neměla být menší než 7 % nebo
větší než 10 % zatížení přívěsu. Hmot-
nost na přípojném prvku přívěsu nesmí
překročit žádnou z limitních hodnot
certifikovaného závěsu, ani hodnotu
kostry přípojného prvku (oje) přívěsu.
Nikdy nesmí být menší než 4 % zatížení
přívěsu a než 25 kg. Musíte uvažovat
zatížení tažného zařízení jako součást
zatížení vozidla a jeho GAWR.
UPOZORNĚNÍ!
Nesprávně seřízený vlečný systém
může omezit chování, stabilitu a
brzdný výkon a následně může způso-
bit nehodu. Poraďte se s výrobcem
tažného zařízení a přípojného vozidla
nebo s autorizovaným dealerem vozi-
del pro volný čas.
Přední plocha
Přední plocha je maximální výška přední
strany přívěsu vynásobená maximální
šířkou přední strany přívěsu.
UPEVNĚNÍ POJISTNÉHO
LANKA
Evropské směrnice týkající se brzdění a
vztahující se na brzděné přívěsy do
3 500 kg vyžadují, aby přívěsy byly vyba-
veny buď sekundární spojkou, nebo
pojistným lankem.
Doporučené místo pro připojení pojist-
ného lanka běžného přívěsu se nachází
v oku na boční straně držáku závěsu.
292

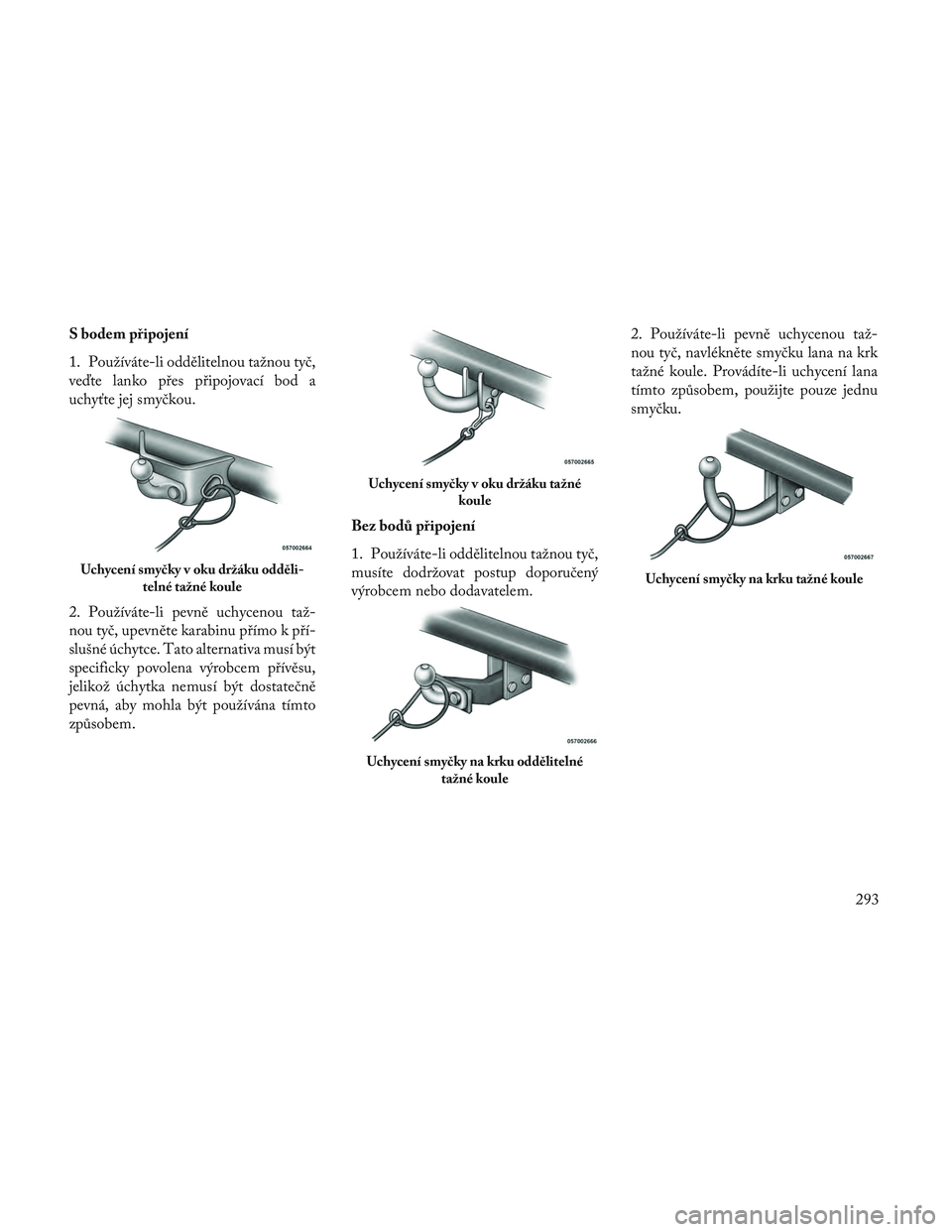

S bodem připojení
1. Používáte-li oddělitelnou tažnou tyč,
veďte lanko přes připojovací bod a
uchyťte jej smyčkou.
2. Používáte-li pevně uchycenou taž-
nou tyč, upevněte karabinu přímo k pří-
slušné úchytce. Tato alternativa musí být
specificky povolena výrobcem přívěsu,
jelikož úchytka nemusí být dostatečně
pevná, aby mohla být používána tímto
způsobem.Bez bodů připojení
1. Používáte-li oddělitelnou tažnou tyč,
musíte dodržovat postup doporučený
výrobcem nebo dodavatelem.2. Používáte-li pevně uchycenou taž-
nou tyč, navlékněte smyčku lana na krk
tažné koule. Provádíte-li uchycení lana
tímto způsobem, použijte pouze jednu
smyčku.
Uchycení smyčky v oku držáku odděli-
telné tažné koule
Uchycení smyčky v oku držáku tažné koule
Uchycení smyčky na krku oddělitelnétažné koule
Uchycení smyčky na krku tažné koule
293

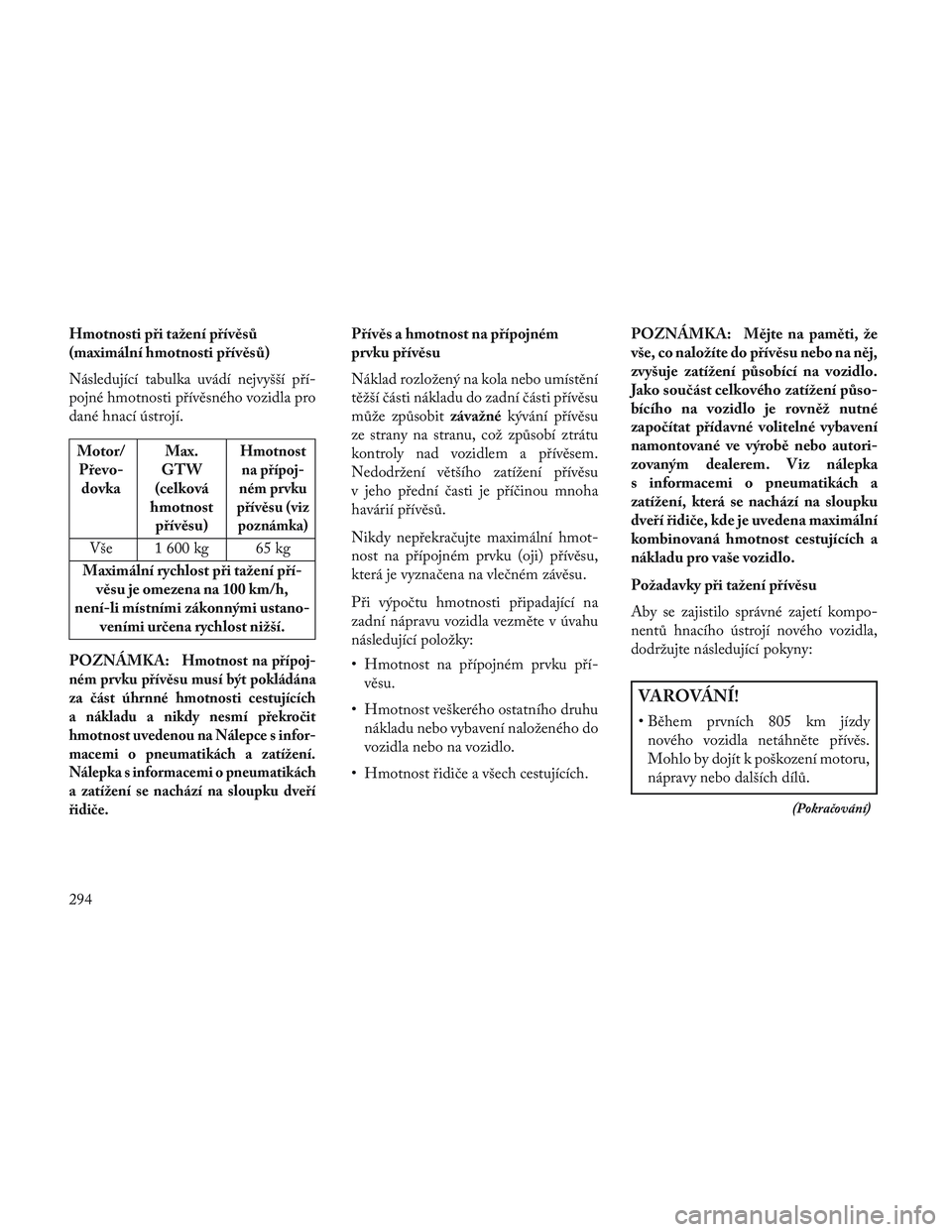

Hmotnosti při tažení přívěsů
(maximální hmotnosti přívěsů)
Následující tabulka uvádí nejvyšší pří-
pojné hmotnosti přívěsného vozidla pro
dané hnací ústrojí.
Motor/Převo- dovka Max.
GTW
(celková
hmotnost přívěsu)Hmotnostna přípoj-
ném prvku
přívěsu (viz poznámka)
Vše 1 600 kg 65 kg
Maximální rychlost při tažení pří- věsu je omezena na 100 km/h,
není-li místními zákonnými ustano- veními určena rychlost nižší.
POZNÁMKA:
Hmotnost na přípoj-
ném prvku přívěsu musí být pokládána
za část úhrnné hmotnosti cestujících
a nákladu a nikdy nesmí překročit
hmotnost uvedenou na Nálepce s infor-
macemi o pneumatikách a zatížení.
Nálepka s informacemi o pneumatikách
a zatížení se nachází na sloupku dveří
řidiče.
Přívěs a hmotnost na přípojném
prvku přívěsu
Náklad rozložený na kola nebo umístění
těžší části nákladu do zadní části přívěsu
může způsobit závažnékývání přívěsu
ze strany na stranu, což způsobí ztrátu
kontroly nad vozidlem a přívěsem.
Nedodržení většího zatížení přívěsu
v jeho přední časti je příčinou mnoha
havárií přívěsů.
Nikdy nepřekračujte maximální hmot-
nost na přípojném prvku (oji) přívěsu,
která je vyznačena na vlečném závěsu.
Při výpočtu hmotnosti připadající na
zadní nápravu vozidla vezměte v úvahu
následující položky:
• Hmotnost na přípojném prvku pří- věsu.
• Hmotnost veškerého ostatního druhu nákladu nebo vybavení naloženého do
vozidla nebo na vozidlo.
• Hmotnost řidiče a všech cestujících. POZNÁMKA: Mějte na paměti, že
vše, co naložíte do přívěsu nebo na něj,
zvyšuje zatížení působící na vozidlo.
Jako součást celkového zatížení půso-
bícího na vozidlo je rovněž nutné
započítat přídavné volitelné vybavení
namontované ve výrobě nebo autori-
zovaným dealerem. Viz nálepka
s informacemi o pneumatikách a
zatížení, která se nachází na sloupku
dveří řidiče, kde je uvedena maximální
kombinovaná hmotnost cestujících a
nákladu pro vaše vozidlo.
Požadavky při tažení přívěsu
Aby se zajistilo správné zajetí kompo-
nentů hnacího ústrojí nového vozidla,
dodržujte následující pokyny:
VAROVÁNÍ!
• Během prvních 805 km jízdy
nového vozidla netáhněte přívěs.
Mohlo by dojít k poškození motoru,
nápravy nebo dalších dílů.
(Pokračování)
294
