Lancia Voyager 2014 Návod k použití a údržbě (in Czech)

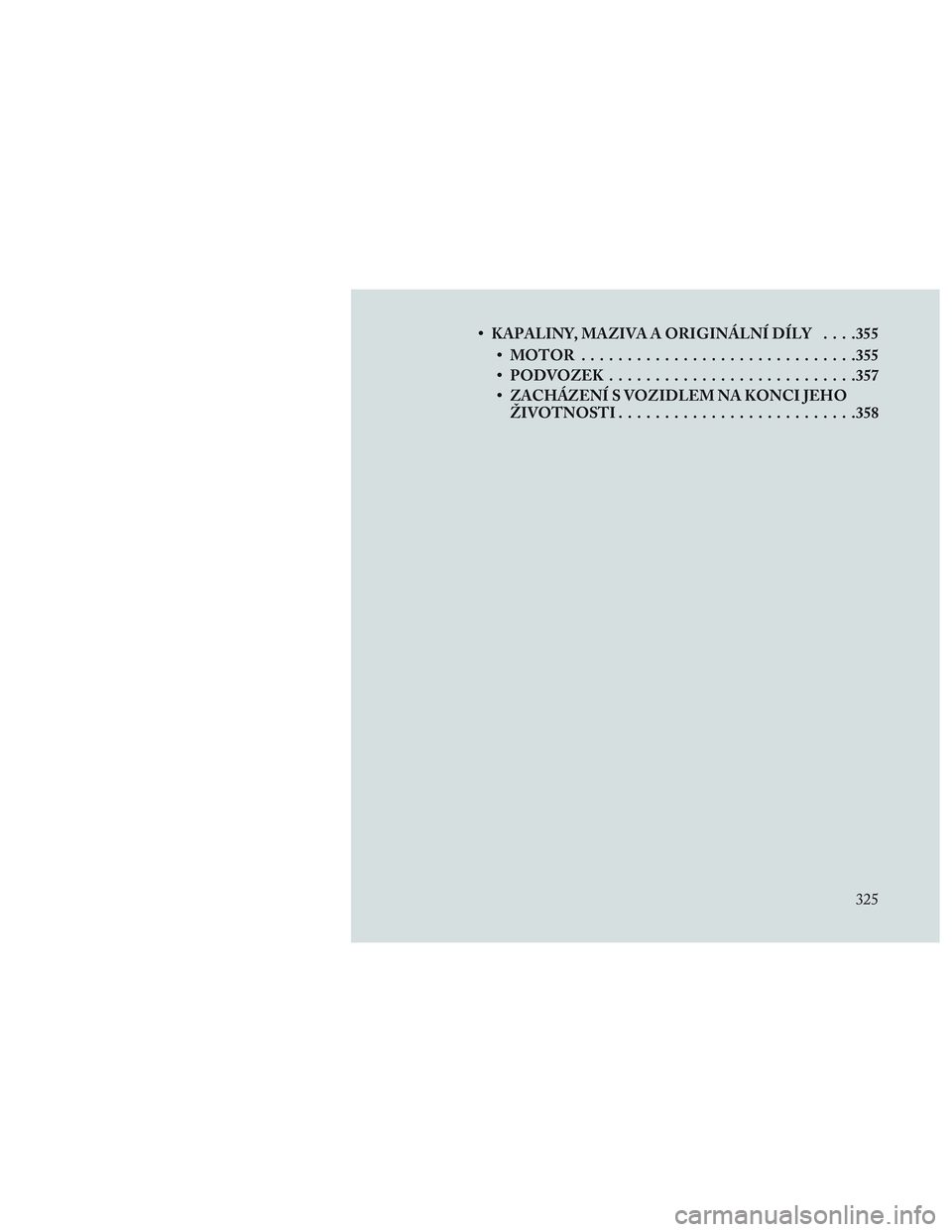

• KAPALINY, MAZIVA A ORIGINÁLNÍ DÍLY . . . .355• MOTOR ............................. .355
• PODVOZEK .......................... .357
• ZACHÁZENÍ S VOZIDLEM NA KONCI JEHO ŽIVOTNOSTI ......................... .358
325

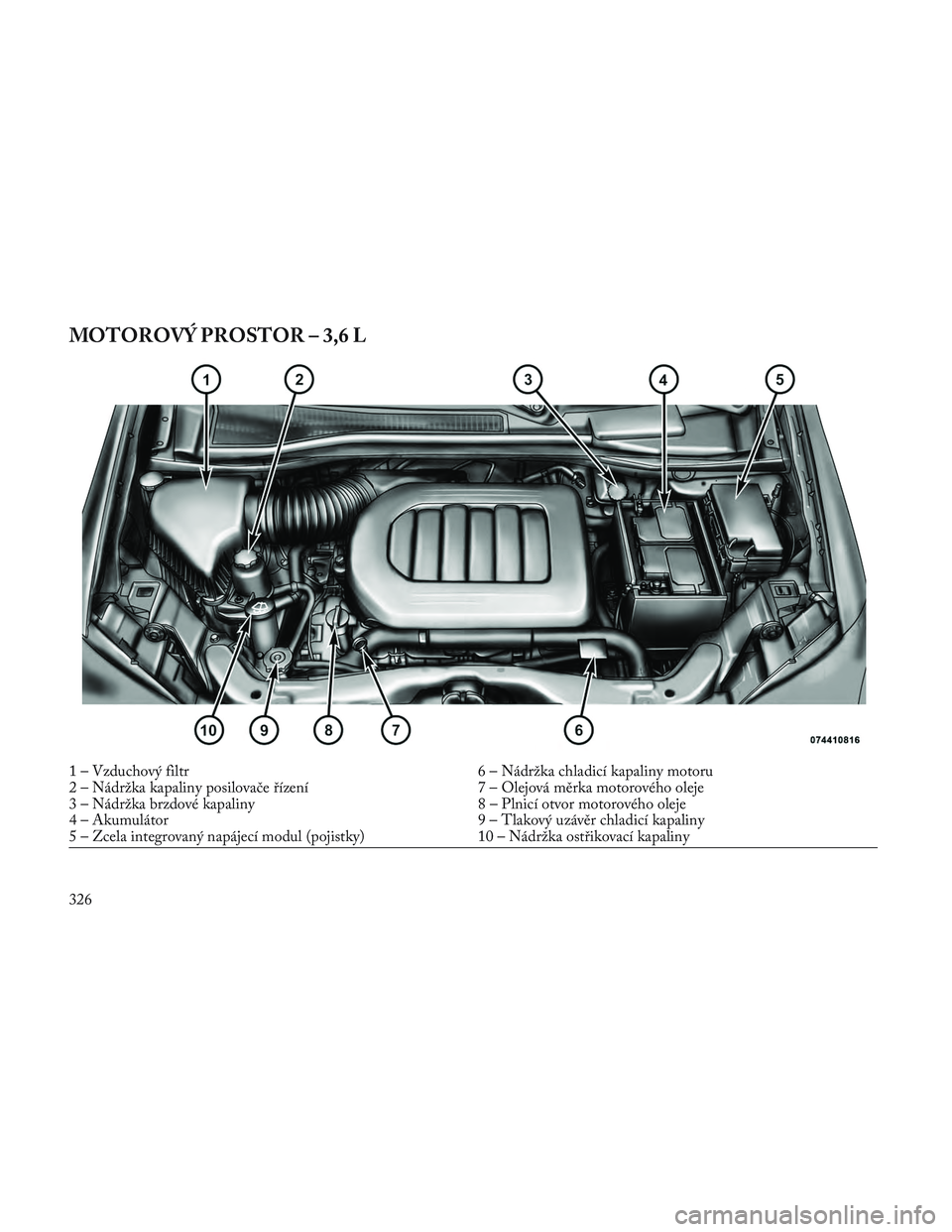

MOTOROVÝ PROSTOR – 3,6 L
1 – Vzduchový filtr6 – Nádržka chladicí kapaliny motoru
2 – Nádržka kapaliny posilovače řízení 7 – Olejová měrka motorového oleje
3 – Nádržka brzdové kapaliny 8 – Plnicí otvor motorového oleje
4 – Akumulátor 9 – Tlakový uzávěr chladicí kapaliny
5 – Zcela integrovaný napájecí modul (pojistky) 10 – Nádržka ostřikovací kapaliny
326

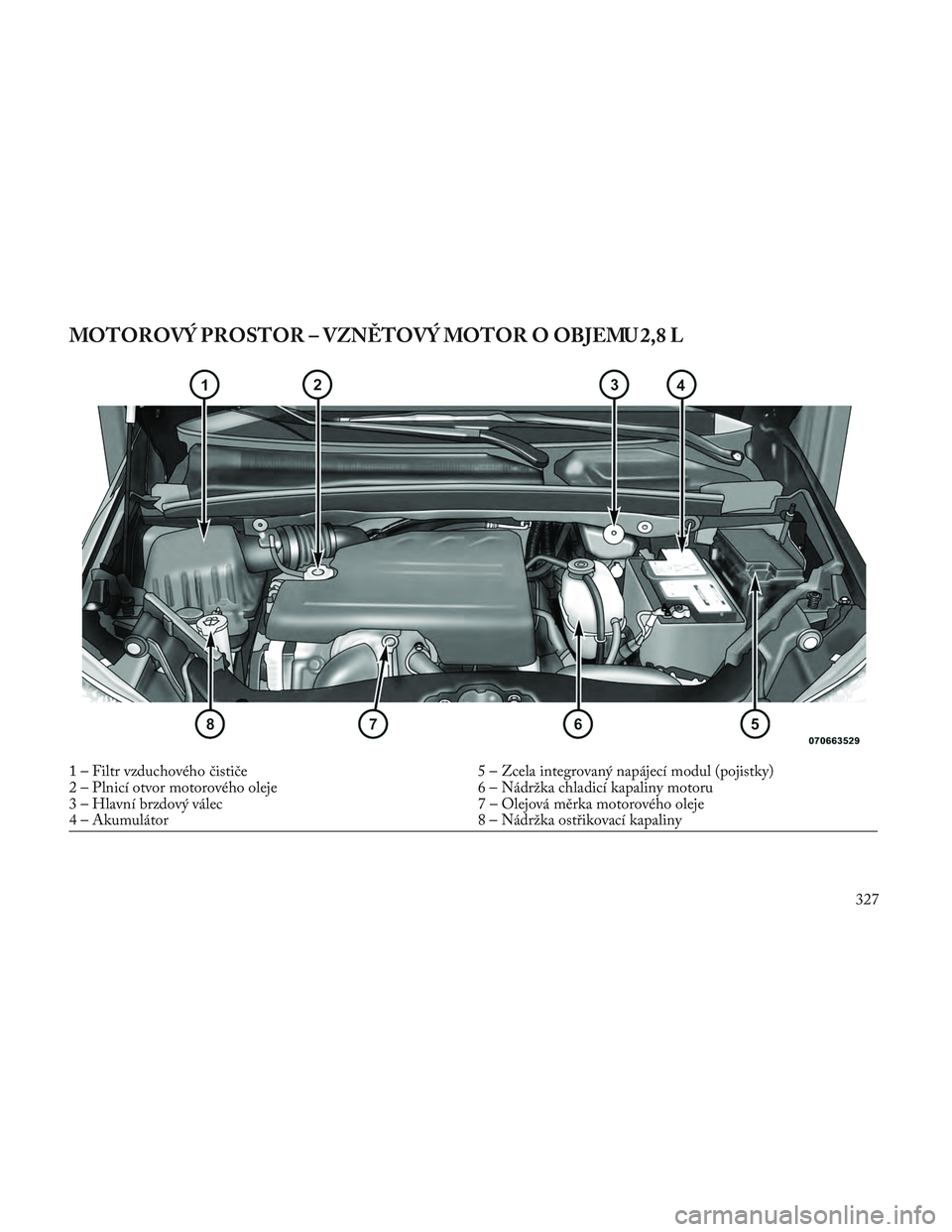

MOTOROVÝ PROSTOR – VZNĚTOVÝ MOTOR O OBJEMU 2,8 L
1 – Filtr vzduchového čističe5 – Zcela integrovaný napájecí modul (pojistky)
2 – Plnicí otvor motorového oleje 6 – Nádržka chladicí kapaliny motoru
3 – Hlavní brzdový válec 7 – Olejová měrka motorového oleje
4 – Akumulátor 8 – Nádržka ostřikovací kapaliny
327

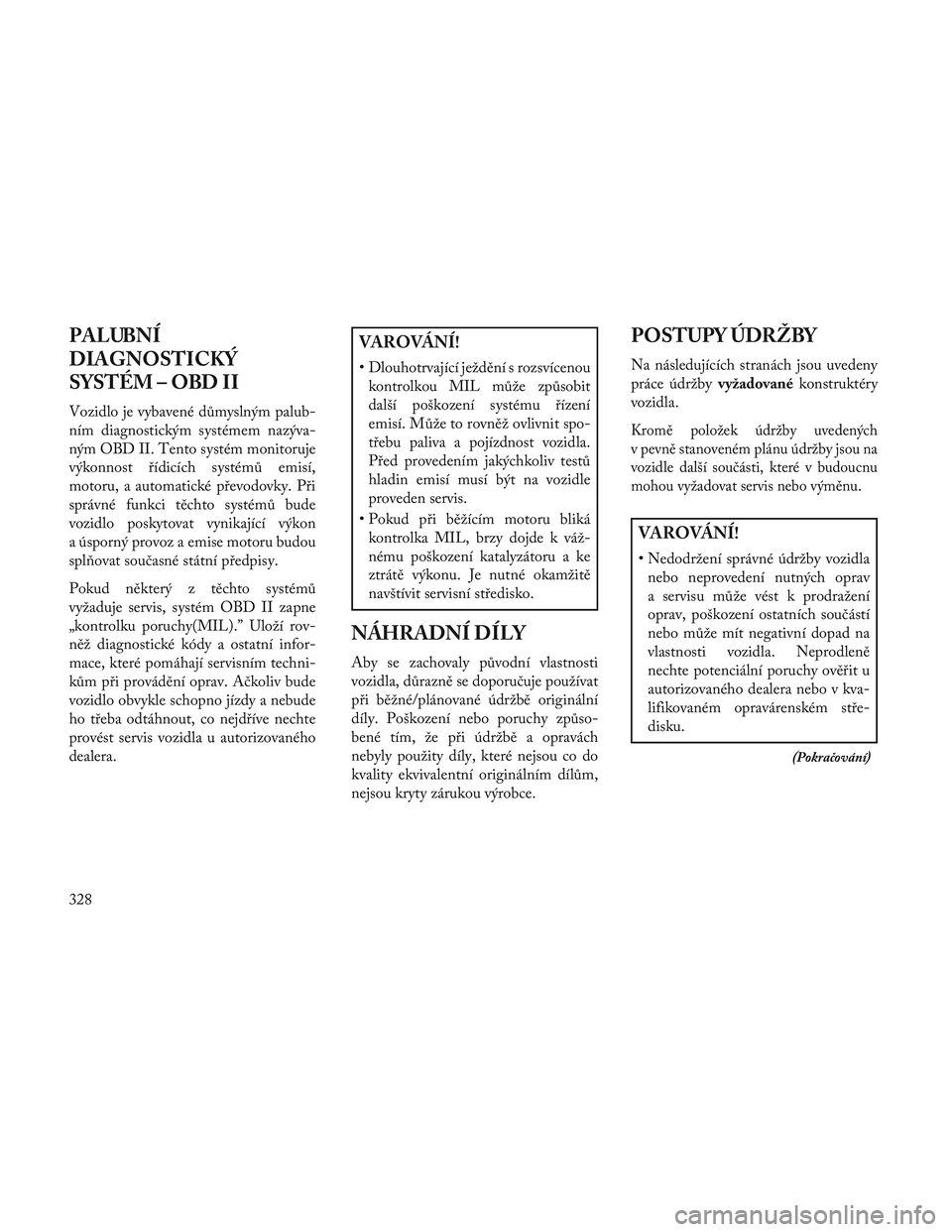

PALUBNÍ
DIAGNOSTICKÝ
SYSTÉM – OBD II
Vozidlo je vybavené důmyslným palub-
ním diagnostickým systémem nazýva-
ným OBD II. Tento systém monitoruje
výkonnost řídicích systémů emisí,
motoru, a automatické převodovky. Při
správné funkci těchto systémů bude
vozidlo poskytovat vynikající výkon
a úsporný provoz a emise motoru budou
spl\bovat současné státní předpisy.
Pokud některý z těchto systémů
vyžaduje servis, systém OBD II zapne
„kontrolku poruchy(MIL).” Uloží rov-
něž diagnostické kódy a ostatní infor-
mace, které pomáhají servisním techni-
kům při provádění oprav. Ačkoliv bude
vozidlo obvykle schopno jízdy a nebude
ho třeba odtáhnout, co nejdříve nechte
provést servis vozidla u autorizovaného
dealera.
VAROVÁNÍ!
• Dlouhotrvající ježdění s rozsvícenoukontrolkou MIL může způsobit
další poškození systému řízení
emisí. Může to rovněž ovlivnit spo-
třebu paliva a pojízdnost vozidla.
Před provedením jakýchkoliv testů
hladin emisí musí být na vozidle
proveden servis.
• Pokud při běžícím motoru bliká kontrolka MIL, brzy dojde k váž-
nému poškození katalyzátoru a ke
ztrátě výkonu. Je nutné okamžitě
navštívit servisní středisko.
NÁHRADNÍ DÍLY
Aby se zachovaly původní vlastnosti
vozidla, důrazně se doporučuje používat
při běžné/plánované údržbě originální
díly. Poškození nebo poruchy způso-
bené tím, že při údržbě a opravách
nebyly použity díly, které nejsou co do
kvality ekvivalentní originálním dílům,
nejsou kryty zárukou výrobce.
POSTUPY ÚDRŽBY
Na následujících stranách jsou uvedeny
práce údržby vyžadovanékonstruktéry
vozidla.
Kromě položek údržby uvedených
v pevně stanoveném plánu údržby jsou na
vozidle další součásti, které v budoucnu
mohou vyžadovat servis nebo výměnu.
VAROVÁNÍ!
• Nedodržení správné údržby vozidla nebo neprovedení nutných oprav
a servisu může vést k prodražení
oprav, poškození ostatních součástí
nebo může mít negativní dopad na
vlastnosti vozidla. Neprodleně
nechte potenciální poruchy ověřit u
autorizovaného dealera nebo v kva-
lifikovaném opravárenském stře-
disku.
(Pokračování)
328

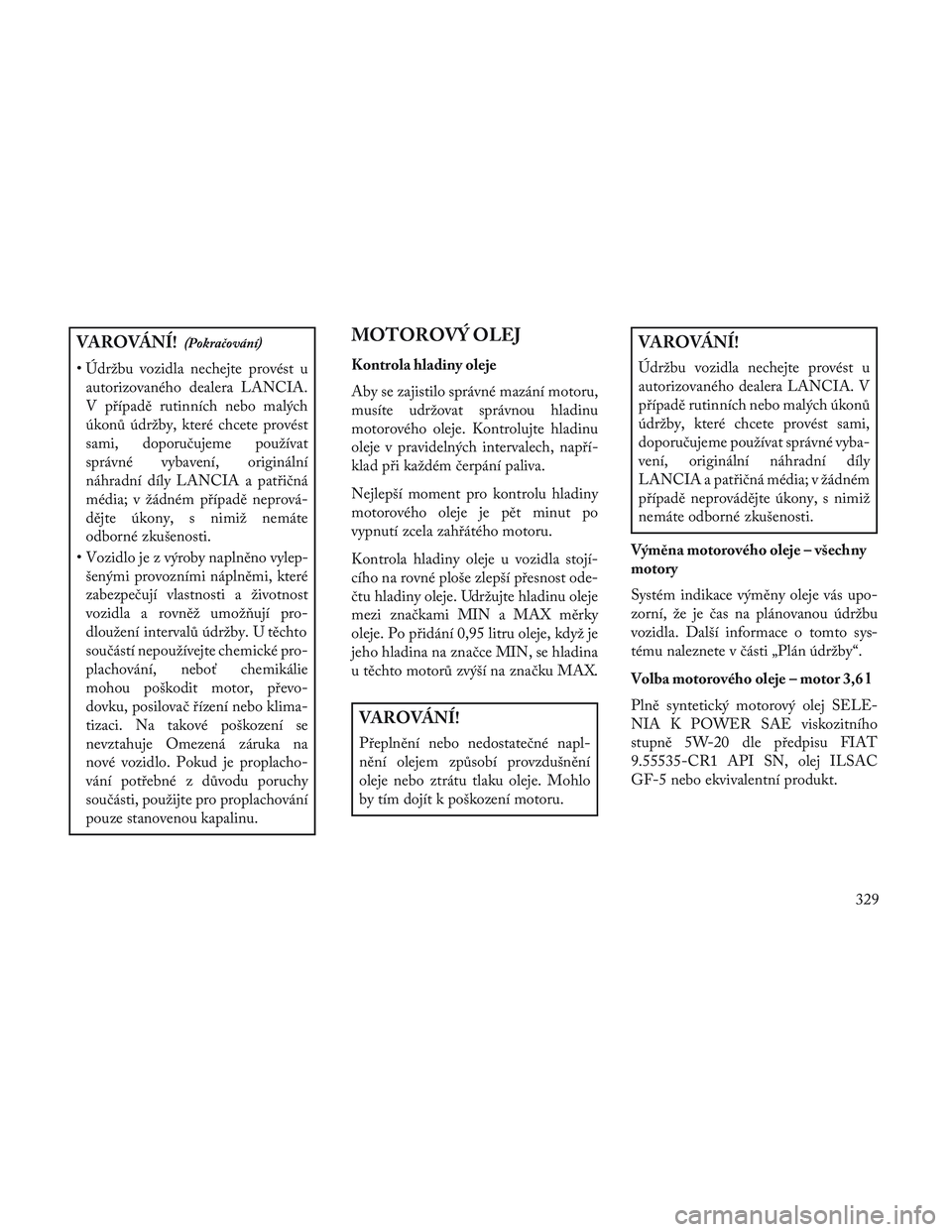

VAROVÁNÍ!(Pokračování)
• Údržbu vozidla nechejte provést uautorizovaného dealera LANCIA.
V případě rutinních nebo malých
úkonů údržby, které chcete provést
sami, doporučujeme používat
správné vybavení, originální
náhradní díly LANCIA a patřičná
média; v žádném případě neprová-
dějte úkony, s nimiž nemáte
odborné zkušenosti.
• Vozidlo je z výroby naplněno vylep- šenými provozními náplněmi, které
zabezpečují vlastnosti a životnost
vozidla a rovněž umož\bují pro-
dloužení intervalů údržby. U těchto
součástí nepoužívejte chemické pro-
plachování, neboť chemikálie
mohou poškodit motor, převo-
dovku, posilovač řízení nebo klima-
tizaci. Na takové poškození se
nevztahuje Omezená záruka na
nové vozidlo. Pokud je proplacho-
vání potřebné z důvodu poruchy
součásti, použijte pro proplachování
pouze stanovenou kapalinu.
MOTOROVÝ OLEJ
Kontrola hladiny oleje
Aby se zajistilo správné mazání motoru,
musíte udržovat správnou hladinu
motorového oleje. Kontrolujte hladinu
oleje v pravidelných intervalech, napří-
klad při každém čerpání paliva.
Nejlepší moment pro kontrolu hladiny
motorového oleje je pět minut po
vypnutí zcela zahřátého motoru.
Kontrola hladiny oleje u vozidla stojí-
cího na rovné ploše zlepší přesnost ode-
čtu hladiny oleje. Udržujte hladinu oleje
mezi značkami MIN a MAX měrky
oleje. Po přidání 0,95 litru oleje, když je
jeho hladina na značce MIN, se hladina
u těchto motorů zvýší na značku MAX.
VAROVÁNÍ!
Přeplnění nebo nedostatečné napl-
nění olejem způsobí provzdušnění
oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.
VAROVÁNÍ!
Údržbu vozidla nechejte provést u
autorizovaného dealera LANCIA. V
případě rutinních nebo malých úkonů
údržby, které chcete provést sami,
doporučujeme používat správné vyba-
vení, originální náhradní díly
LANCIA a patřičná média; v žádném
případě neprovádějte úkony, s nimiž
nemáte odborné zkušenosti.
Výměna motorového oleje – všechny
motory
Systém indikace výměny oleje vás upo-
zorní, že je čas na plánovanou údržbu
vozidla. Další informace o tomto sys-
tému naleznete v části „Plán údržby“.
Volba motorového oleje – motor 3,6 l
Plně syntetický motorový olej SELE-
NIA K POWER SAE viskozitního
stupně 5W-20 dle předpisu FIAT
9.55535-CR1 API SN, olej ILSAC
GF-5 nebo ekvivalentní produkt.
329

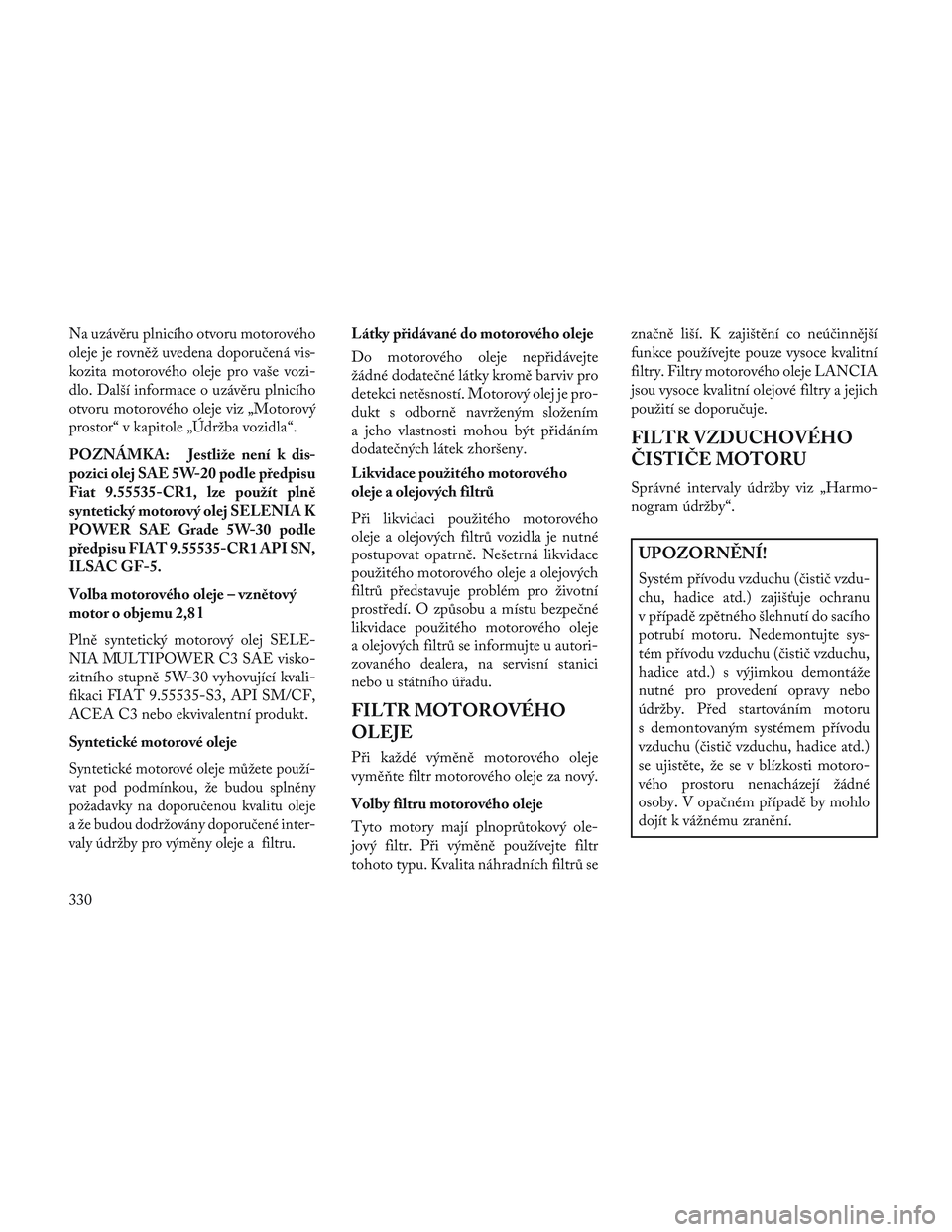

Na uzávěru plnicího otvoru motorového
oleje je rovněž uvedena doporučená vis-
kozita motorového oleje pro vaše vozi-
dlo. Další informace o uzávěru plnicího
otvoru motorového oleje viz „Motorový
prostor“ v kapitole „Údržba vozidla“.
POZNÁMKA: Jestliže není k dis-
pozici olej SAE 5W-20 podle předpisu
Fiat 9.55535-CR1, lze použít plně
syntetický motorový olej SELENIA K
POWER SAE Grade 5W-30 podle
předpisu FIAT 9.55535-CR1 API SN,
ILSAC GF-5.
Volba motorového oleje – vznětový
motor o objemu 2,8 l
Plně syntetický motorový olej SELE-
NIA MULTIPOWER C3 SAE visko-
zitního stupně 5W-30 vyhovující kvali-
fikaci FIAT 9.55535-S3, API SM/CF,
ACEA C3 nebo ekvivalentní produkt.
Syntetické motorové oleje
Syntetické motorové oleje můžete použí-
vat pod podmínkou, že budou splněny
požadavky na doporučenou kvalitu oleje
a že budou dodržovány doporučené inter-
valy údržby pro výměny oleje a filtru.
Látky přidávané do motorového oleje
Do motorového oleje nepřidávejte
žádné dodatečné látky kromě barviv pro
detekci netěsností. Motorový olej je pro-
dukt s odborně navrženým složením
a jeho vlastnosti mohou být přidáním
dodatečných látek zhoršeny.
Likvidace použitého motorového
oleje a olejových filtrů
Při likvidaci použitého motorového
oleje a olejových filtrů vozidla je nutné
postupovat opatrně. Nešetrná likvidace
použitého motorového oleje a olejových
filtrů představuje problém pro životní
prostředí. O způsobu a místu bezpečné
likvidace použitého motorového oleje
a olejových filtrů se informujte u autori-
zovaného dealera, na servisní stanici
nebo u státního úřadu.
FILTR MOTOROVÉHO
OLEJE
Při každé výměně motorového oleje
vymě\bte filtr motorového oleje za nový.
Volby filtru motorového oleje
Tyto motory mají plnoprůtokový ole-
jový filtr. Při výměně používejte filtr
tohoto typu. Kvalita náhradních filtrů seznačně liší. K zajištění co neúčinnější
funkce používejte pouze vysoce kvalitní
filtry. Filtry motorového oleje LANCIA
jsou vysoce kvalitní olejové filtry a jejich
použití se doporučuje.
FILTR VZDUCHOVÉHO
ČISTIČE MOTORU
Správné intervaly údržby viz „Harmo-
nogram údržby“.
UPOZORNĚNÍ!
Systém přívodu vzduchu (čistič vzdu-
chu, hadice atd.) zajišťuje ochranu
v případě zpětného šlehnutí do sacího
potrubí motoru. Nedemontujte sys-
tém přívodu vzduchu (čistič vzduchu,
hadice atd.) s výjimkou demontáže
nutné pro provedení opravy nebo
údržby. Před startováním motoru
s demontovaným systémem přívodu
vzduchu (čistič vzduchu, hadice atd.)
se ujistěte, že se v blízkosti motoro-
vého prostoru nenacházejí žádné
osoby. V opačném případě by mohlo
dojít k vážnému zranění.
330

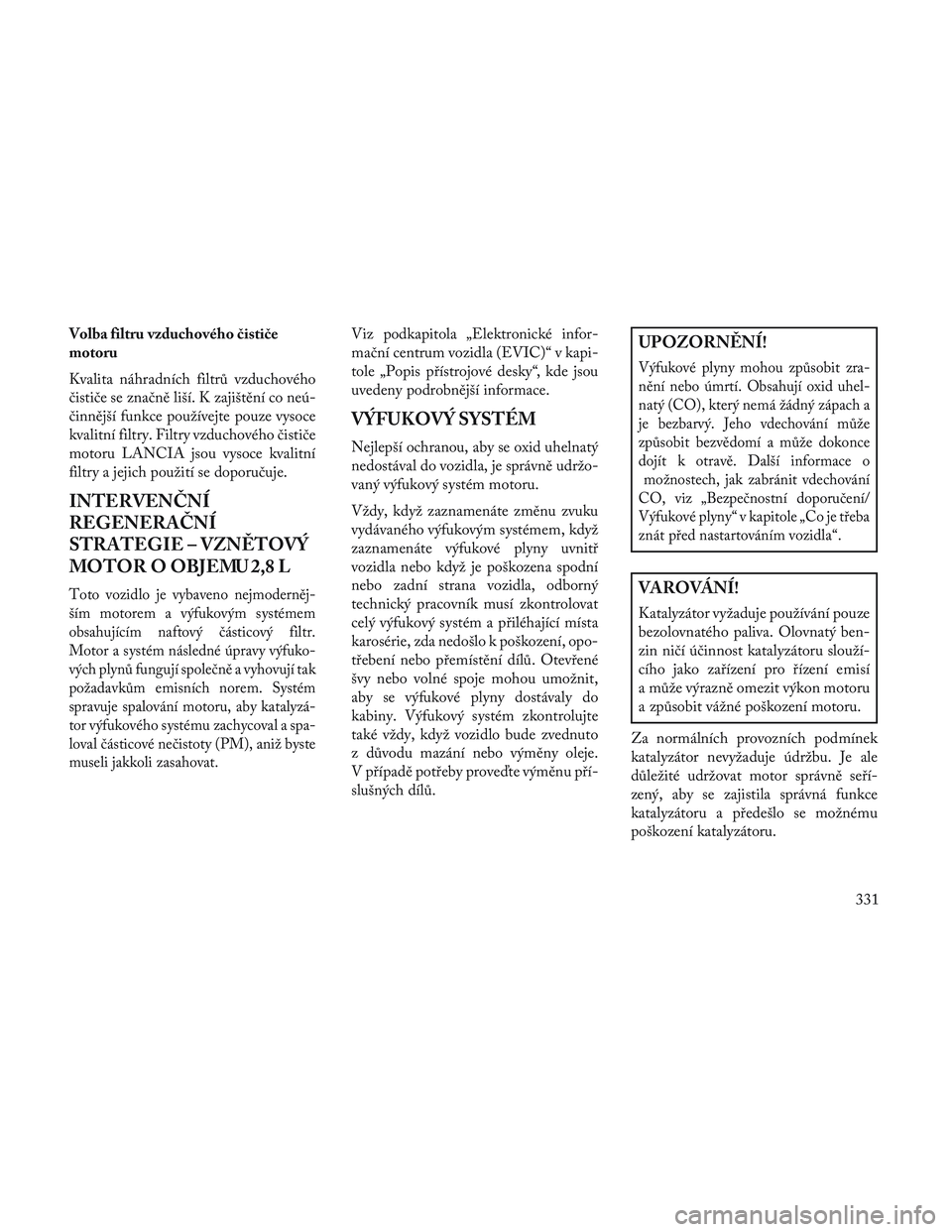

Volba filtru vzduchového čističe
motoru
Kvalita náhradních filtrů vzduchového
čističe se značně liší. K zajištění co neú-
činnější funkce používejte pouze vysoce
kvalitní filtry. Filtry vzduchového čističe
motoru LANCIA jsou vysoce kvalitní
filtry a jejich použití se doporučuje.
INTERVENČNÍ
REGENERAČNÍ
STRATEGIE – VZNĚTOVÝ
MOTOR O OBJEMU 2,8 L
Toto vozidlo je vybaveno nejmoderněj-
ším motorem a výfukovým systémem
obsahujícím naftový částicový filtr.
Motor a systém následné úpravy výfuko-
vých plynů fungují společně a vyhovují tak
požadavkům emisních norem. Systém
spravuje spalování motoru, aby katalyzá-
tor výfukového systému zachycoval a spa-
loval částicové nečistoty (PM), aniž byste
museli jakkoli zasahovat.
Viz podkapitola „Elektronické infor-
mační centrum vozidla (EVIC)“ v kapi-
tole „Popis přístrojové desky“, kde jsou
uvedeny podrobnější informace.
VÝFUKOVÝ SYSTÉM
Nejlepší ochranou, aby se oxid uhelnatý
nedostával do vozidla, je správně udržo-
vaný výfukový systém motoru.
Vždy, když zaznamenáte změnu zvuku
vydávaného výfukovým systémem, když
zaznamenáte výfukové plyny uvnitř
vozidla nebo když je poškozena spodní
nebo zadní strana vozidla, odborný
technický pracovník musí zkontrolovat
celý výfukový systém a přiléhající místa
karosérie, zda nedošlo k poškození, opo-
třebení nebo přemístění dílů. Otevřené
švy nebo volné spoje mohou umožnit,
aby se výfukové plyny dostávaly do
kabiny. Výfukový systém zkontrolujte
také vždy, když vozidlo bude zvednuto
z důvodu mazání nebo výměny oleje.
V případě potřeby proveďte výměnu pří-
slušných dílů.
UPOZORNĚNÍ!
Výfukové plyny mohou způsobit zra-
nění nebo úmrtí. Obsahují oxid uhel-
natý (CO), který nemá žádný zápach a
je bezbarvý. Jeho vdechování může
způsobit bezvědomí a může dokonce
dojít k otravě. Další informace omožnostech, jak zabránit vdechování
CO, viz „Bezpečnostní doporučení/
Výfukové plyny“ v kapitole „Co je třeba
znát před nastartováním vozidla“.
VAROVÁNÍ!
Katalyzátor vyžaduje používání pouze
bezolovnatého paliva. Olovnatý ben-
zin ničí účinnost katalyzátoru slouží-
cího jako zařízení pro řízení emisí
a může výrazně omezit výkon motoru
a způsobit vážné poškození motoru.
Za normálních provozních podmínek
katalyzátor nevyžaduje údržbu. Je ale
důležité udržovat motor správně seří-
zený, aby se zajistila správná funkce
katalyzátoru a předešlo se možnému
poškození katalyzátoru.
331

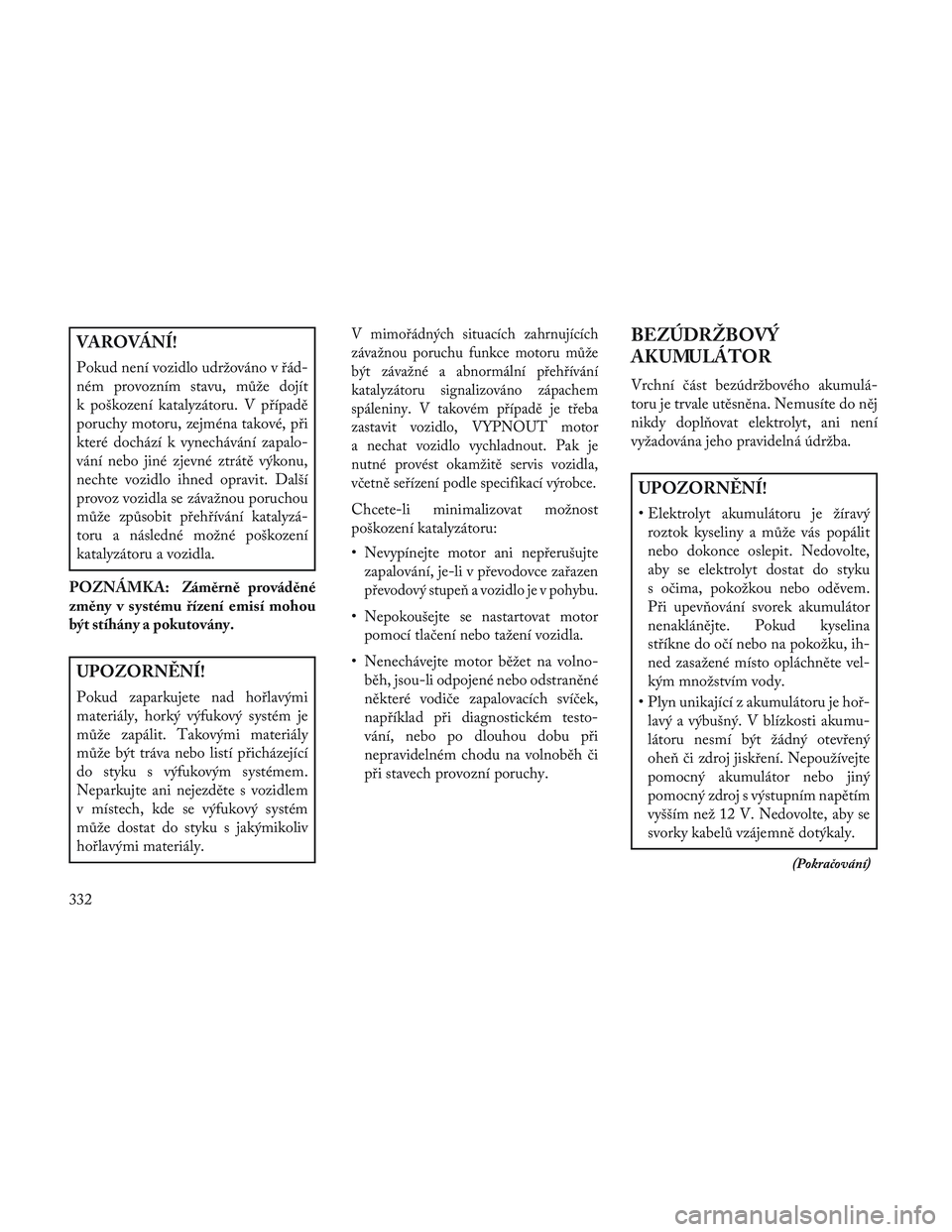

VAROVÁNÍ!
Pokud není vozidlo udržováno v řád-
ném provozním stavu, může dojít
k poškození katalyzátoru. V případě
poruchy motoru, zejména takové, při
které dochází k vynechávání zapalo-
vání nebo jiné zjevné ztrátě výkonu,
nechte vozidlo ihned opravit. Další
provoz vozidla se závažnou poruchou
může způsobit přehřívání katalyzá-
toru a následné možné poškození
katalyzátoru a vozidla.
POZNÁMKA: Záměrně prováděné
změny v systému řízení emisí mohou
být stíhány a pokutovány.
UPOZORNĚNÍ!
Pokud zaparkujete nad hořlavými
materiály, horký výfukový systém je
může zapálit. Takovými materiály
může být tráva nebo listí přicházející
do styku s výfukovým systémem.
Neparkujte ani nejezděte s vozidlem
v místech, kde se výfukový systém
může dostat do styku s jakýmikoliv
hořlavými materiály.
V mimořádných situacích zahrnujících
závažnou poruchu funkce motoru může
být závažné a abnormální přehřívání
katalyzátoru signalizováno zápachem
spáleniny. V takovém případě je třeba
zastavit vozidlo, VYPNOUT motor
a nechat vozidlo vychladnout. Pak je
nutné provést okamžitě servis vozidla,
včetně seřízení podle specifikací výrobce.
Chcete-li minimalizovat možnost
poškození katalyzátoru:
• Nevypínejte motor ani nepřerušujte zapalování, je-li v převodovce zařazen
převodový stupe\b a vozidlo je v pohybu.
• Nepokoušejte se nastartovat motorpomocí tlačení nebo tažení vozidla.
• Nenechávejte motor běžet na volno- běh, jsou-li odpojené nebo odstraněné
některé vodiče zapalovacích svíček,
například při diagnostickém testo-
vání, nebo po dlouhou dobu při
nepravidelném chodu na volnoběh či
při stavech provozní poruchy.
BEZÚDRŽBOVÝ
AKUMULÁTOR
Vrchní část bezúdržbového akumulá-
toru je trvale utěsněna. Nemusíte do něj
nikdy dopl\bovat elektrolyt, ani není
vyžadována jeho pravidelná údržba.
UPOZORNĚNÍ!
• Elektrolyt akumulátoru je žíravýroztok kyseliny a může vás popálit
nebo dokonce oslepit. Nedovolte,
aby se elektrolyt dostat do styku
s očima, pokožkou nebo oděvem.
Při upev\bování svorek akumulátor
nenaklánějte. Pokud kyselina
stříkne do očí nebo na pokožku, ih-
ned zasažené místo opláchněte vel-
kým množstvím vody.
• Plyn unikající z akumulátoru je hoř- lavý a výbušný. V blízkosti akumu-
látoru nesmí být žádný otevřený
ohe\b či zdroj jiskření. Nepoužívejte
pomocný akumulátor nebo jiný
pomocný zdroj s výstupním napětím
vyšším než 12 V. Nedovolte, aby se
svorky kabelů vzájemně dotýkaly.
(Pokračování)
332

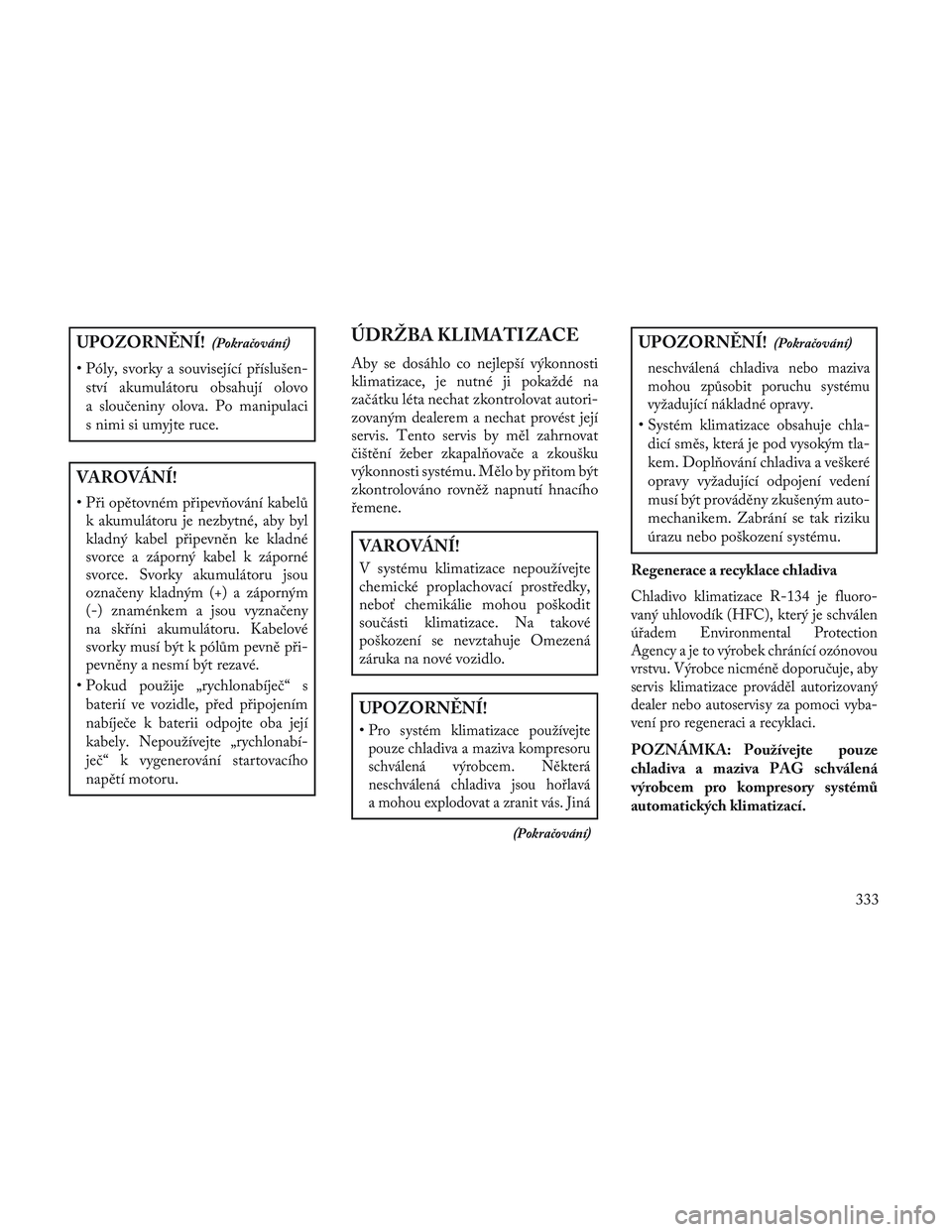

UPOZORNĚNÍ!(Pokračování)
• Póly, svorky a související příslušen-ství akumulátoru obsahují olovo
a sloučeniny olova. Po manipulaci
s nimi si umyjte ruce.
VAROVÁNÍ!
• Při opětovném připev\bování kabelůk akumulátoru je nezbytné, aby byl
kladný kabel připevněn ke kladné
svorce a záporný kabel k záporné
svorce. Svorky akumulátoru jsou
označeny kladným (+) a záporným
(-) znaménkem a jsou vyznačeny
na skříni akumulátoru. Kabelové
svorky musí být k pólům pevně při-
pevněny a nesmí být rezavé.
• Pokud použije „rychlonabíječ“ s baterií ve vozidle, před připojením
nabíječe k baterii odpojte oba její
kabely. Nepoužívejte „rychlonabí-
ječ“ k vygenerování startovacího
napětí motoru.
ÚDRŽBA KLIMATIZACE
Aby se dosáhlo co nejlepší výkonnosti
klimatizace, je nutné ji pokaždé na
začátku léta nechat zkontrolovat autori-
zovaným dealerem a nechat provést její
servis. Tento servis by měl zahrnovat
čištění žeber zkapal\bovače a zkoušku
výkonnosti systému. Mělo by přitom být
zkontrolováno rovněž napnutí hnacího
řemene.
VAROVÁNÍ!
V systému klimatizace nepoužívejte
chemické proplachovací prostředky,
neboť chemikálie mohou poškodit
součásti klimatizace. Na takové
poškození se nevztahuje Omezená
záruka na nové vozidlo.
UPOZORNĚNÍ!
•Pro systém klimatizace používejte
pouze chladiva a maziva kompresoru
schválená výrobcem. Některá
neschválená chladiva jsou hořlavá
a mohou explodovat a zranit vás. Jiná
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
neschválená chladiva nebo maziva
mohou způsobit poruchu systému
vyžadující nákladné opravy.
• Systém klimatizace obsahuje chla-dicí směs, která je pod vysokým tla-
kem. Dopl\bování chladiva a veškeré
opravy vyžadující odpojení vedení
musí být prováděny zkušeným auto-
mechanikem. Zabrání se tak riziku
úrazu nebo poškození systému.
Regenerace a recyklace chladiva
Chladivo klimatizace R-134 je fluoro-
vaný uhlovodík (HFC), který je schválen
úřadem Environmental Protection
Agency a je to výrobek chránící ozónovou
vrstvu. Výrobce nicméně doporučuje, aby
servis klimatizace prováděl autorizovaný
dealer nebo autoservisy za pomoci vyba-
vení pro regeneraci a recyklaci.
POZNÁMKA: Používejte pouze
chladiva a maziva PAG schválená
výrobcem pro kompresory systémů
automatických klimatizací.
333

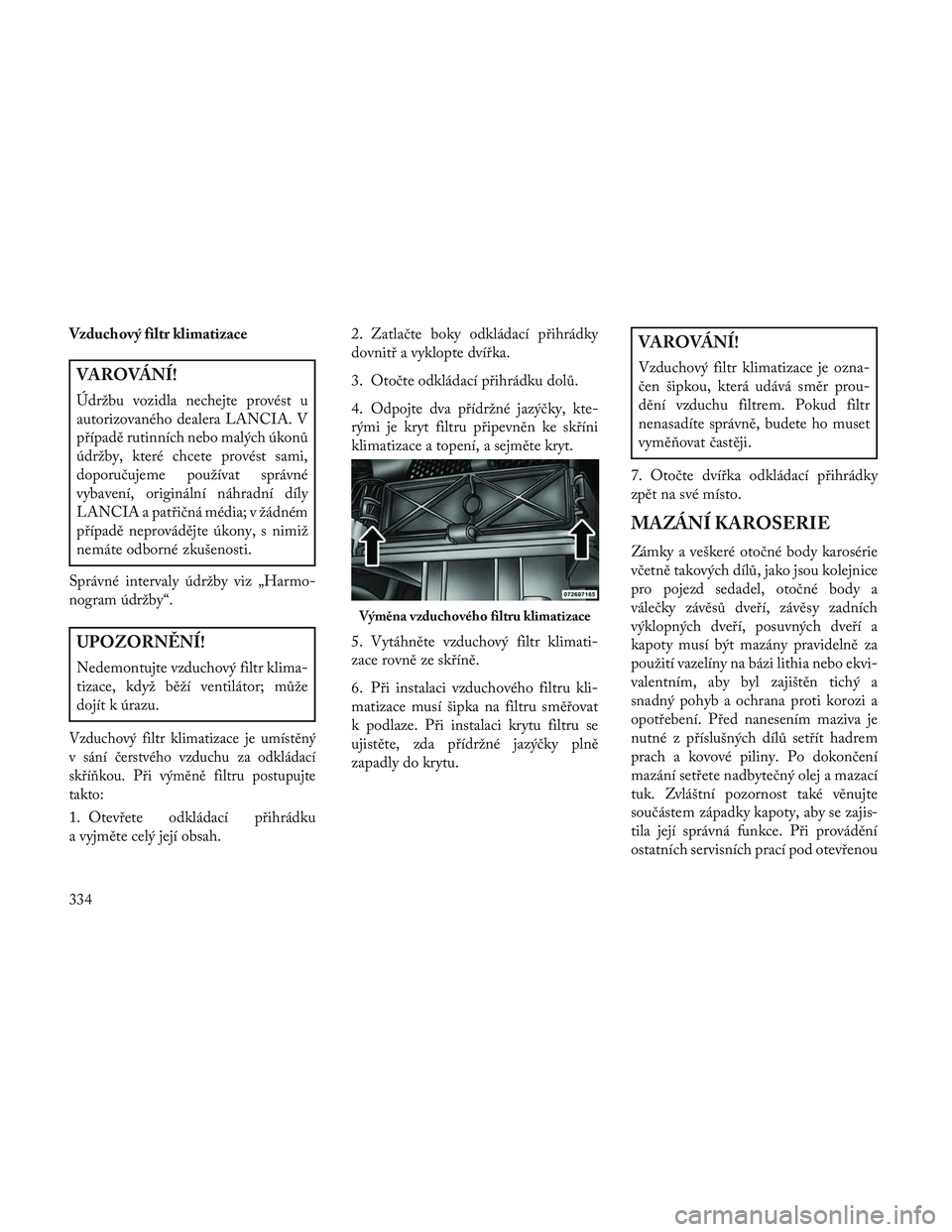

Vzduchový filtr klimatizace
VAROVÁNÍ!
Údržbu vozidla nechejte provést u
autorizovaného dealera LANCIA. V
případě rutinních nebo malých úkonů
údržby, které chcete provést sami,
doporučujeme používat správné
vybavení, originální náhradní díly
LANCIA a patřičná média; v žádném
případě neprovádějte úkony, s nimiž
nemáte odborné zkušenosti.
Správné intervaly údržby viz „Harmo-
nogram údržby“.
UPOZORNĚNÍ!
Nedemontujte vzduchový filtr klima-
tizace, když běží ventilátor; může
dojít k úrazu.
Vzduchový filtr klimatizace je umístěný
v sání čerstvého vzduchu za odkládací
skří\bkou. Při výměně filtru postupujte
takto:
1. Otevřete odkládací přihrádku
a vyjměte celý její obsah. 2. Zatlačte boky odkládací přihrádky
dovnitř a vyklopte dvířka.
3. Otočte odkládací přihrádku dolů.
4. Odpojte dva přídržné jazýčky, kte-
rými je kryt filtru připevněn ke skříni
klimatizace a topení, a sejměte kryt.
5. Vytáhněte vzduchový filtr klimati-
zace rovně ze skříně.
6. Při instalaci vzduchového filtru kli-
matizace musí šipka na filtru směřovat
k podlaze. Při instalaci krytu filtru se
ujistěte, zda přídržné jazýčky plně
zapadly do krytu.
VAROVÁNÍ!
Vzduchový filtr klimatizace je ozna-
čen šipkou, která udává směr prou-
dění vzduchu filtrem. Pokud filtr
nenasadíte správně, budete ho muset
vymě\bovat častěji.
7. Otočte dvířka odkládací přihrádky
zpět na své místo.
MAZÁNÍ KAROSERIE
Zámky a veškeré otočné body karosérie
včetně takových dílů, jako jsou kolejnice
pro pojezd sedadel, otočné body a
válečky závěsů dveří, závěsy zadních
výklopných dveří, posuvných dveří a
kapoty musí být mazány pravidelně za
použití vazelíny na bázi lithia nebo ekvi-
valentním, aby byl zajištěn tichý a
snadný pohyb a ochrana proti korozi a
opotřebení. Před nanesením maziva je
nutné z příslušných dílů setřít hadrem
prach a kovové piliny. Po dokončení
mazání setřete nadbytečný olej a mazací
tuk. Zvláštní pozornost také věnujte
součástem západky kapoty, aby se zajis-
tila její správná funkce. Při provádění
ostatních servisních prací pod otevřenou
Výměna vzduchového filtru klimatizace
334
