Lancia Voyager 2014 Návod na použitie a údržbu (in Slovak)

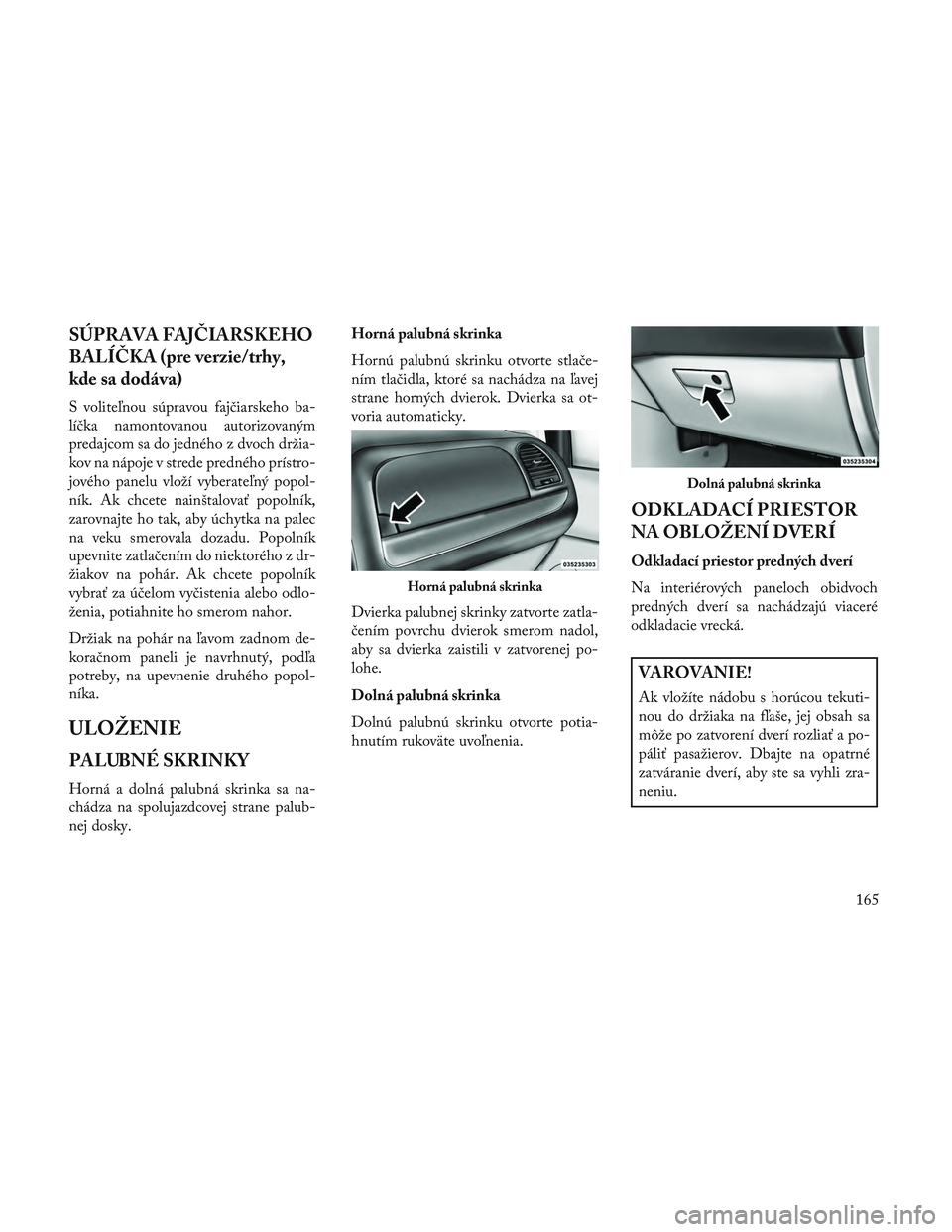

SÚPRAVA FAJČIARSKEHO
BALÍČKA (pre verzie/trhy,
kde sa dodáva)
S voliteľnou súpravou fajčiarskeho ba-
líčka namontovanou autorizovaným
predajcom sa do jedného z dvoch držia-
kov na nápoje v strede predného prístro-
jového panelu vloží vyberateľný popol-
ník. Ak chcete nainštalovať popolník,
zarovnajte ho tak, aby úchytka na palec
na veku smerovala dozadu. Popolník
upevnite zatlačením do niektorého z dr-
žiakov na pohár. Ak chcete popolník
vybrať za účelom vyčistenia alebo odlo-
ženia, potiahnite ho smerom nahor.
Držiak na pohár na ľavom zadnom de-
koračnom paneli je navrhnutý, podľa
potreby, na upevnenie druhého popol-
níka.
ULOŽENIE
PALUBNÉ SKRINKY
Horná a dolná palubná skrinka sa na-
chádza na spolujazdcovej strane palub-
nej dosky.Horná palubná skrinka
Hornú palubnú skrinku otvorte stlače-
ním tlačidla, ktoré sa nachádza na ľavej
strane horných dvierok. Dvierka sa ot-
voria automaticky.
Dvierka palubnej skrinky zatvorte zatla-
čením povrchu dvierok smerom nadol,
aby sa dvierka zaistili v zatvorenej po-
lohe.
Dolná palubná skrinka
Dolnú palubnú skrinku otvorte potia-
hnutím rukoväte uvoľnenia.
ODKLADACÍ PRIESTOR
NA OBLOŽENÍ DVERÍ
Odkladací priestor predných dverí
Na interiérových paneloch obidvoch
predných dverí sa nachádzajú viaceré
odkladacie vrecká.
VAROVANIE!
Ak vložíte nádobu s horúcou tekuti-
nou do držiaka na fľaše, jej obsah sa
môže po zatvorení dverí rozliať a po-
páliť pasažierov. Dbajte na opatrné
zatváranie dverí, aby ste sa vyhli zra-
neniu.
Horná palubná skrinka
Dolná palubná skrinka
165

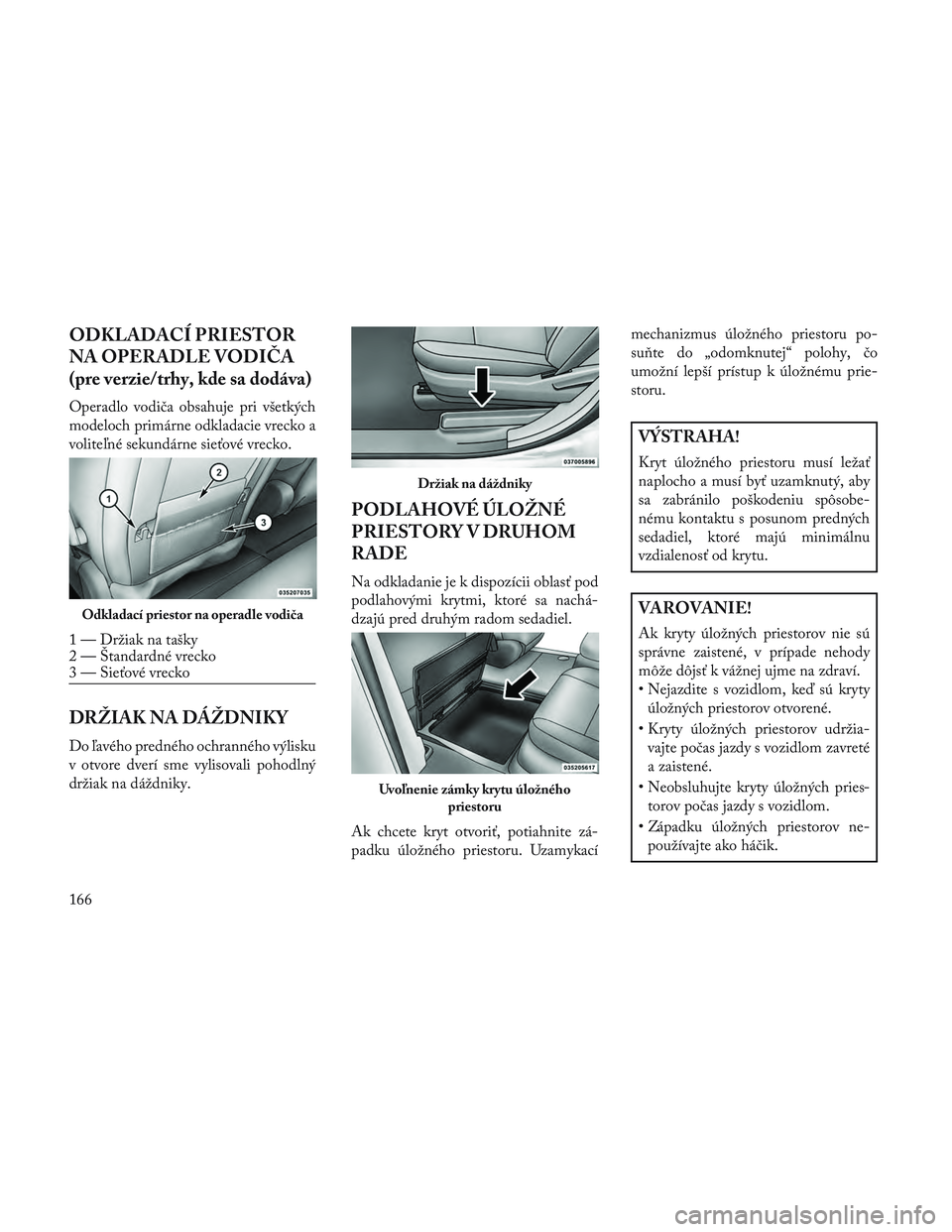

ODKLADACÍ PRIESTOR
NA OPERADLE VODIČA
(pre verzie/trhy, kde sa dodáva)
Operadlo vodiča obsahuje pri všetkých
modeloch primárne odkladacie vrecko a
voliteľné sekundárne sieťové vrecko.
DRŽIAK NA DÁŽDNIKY
Do ľavého predného ochranného výlisku
v otvore dverí sme vylisovali pohodlný
držiak na dáždniky.
PODLAHOVÉ ÚLOŽNÉ
PRIESTORY V DRUHOM
RADE
Na odkladanie je k dispozícii oblasť pod
podlahovými krytmi, ktoré sa nachá-
dzajú pred druhým radom sedadiel.
Ak chcete kryt otvoriť, potiahnite zá-
padku úložného priestoru. Uzamykacímechanizmus úložného priestoru po-
su\bte do „odomknutej“ polohy, čo
umožní lepší prístup k úložnému prie-
storu.
VÝSTRAHA!
Kryt úložného priestoru musí ležať
naplocho a musí byť uzamknutý, aby
sa zabránilo poškodeniu spôsobe-
nému kontaktu s posunom predných
sedadiel, ktoré majú minimálnu
vzdialenosť od krytu.
VAROVANIE!
Ak kryty úložných priestorov nie sú
správne zaistené, v prípade nehody
môže dôjsť k vážnej ujme na zdraví.
• Nejazdite s vozidlom, keď sú kryty
úložných priestorov otvorené.
• Kryty úložných priestorov udržia- vajte počas jazdy s vozidlom zavreté
a zaistené.
• Neobsluhujte kryty úložných pries- torov počas jazdy s vozidlom.
• Západku úložných priestorov ne- používajte ako háčik.
Odkladací priestor na operadle vodiča
1 — Držiak na tašky
2 — Štandardné vrecko
3 — Sieťové vrecko
Držiak na dáždniky
Uvoľnenie zámky krytu úložného
priestoru
166

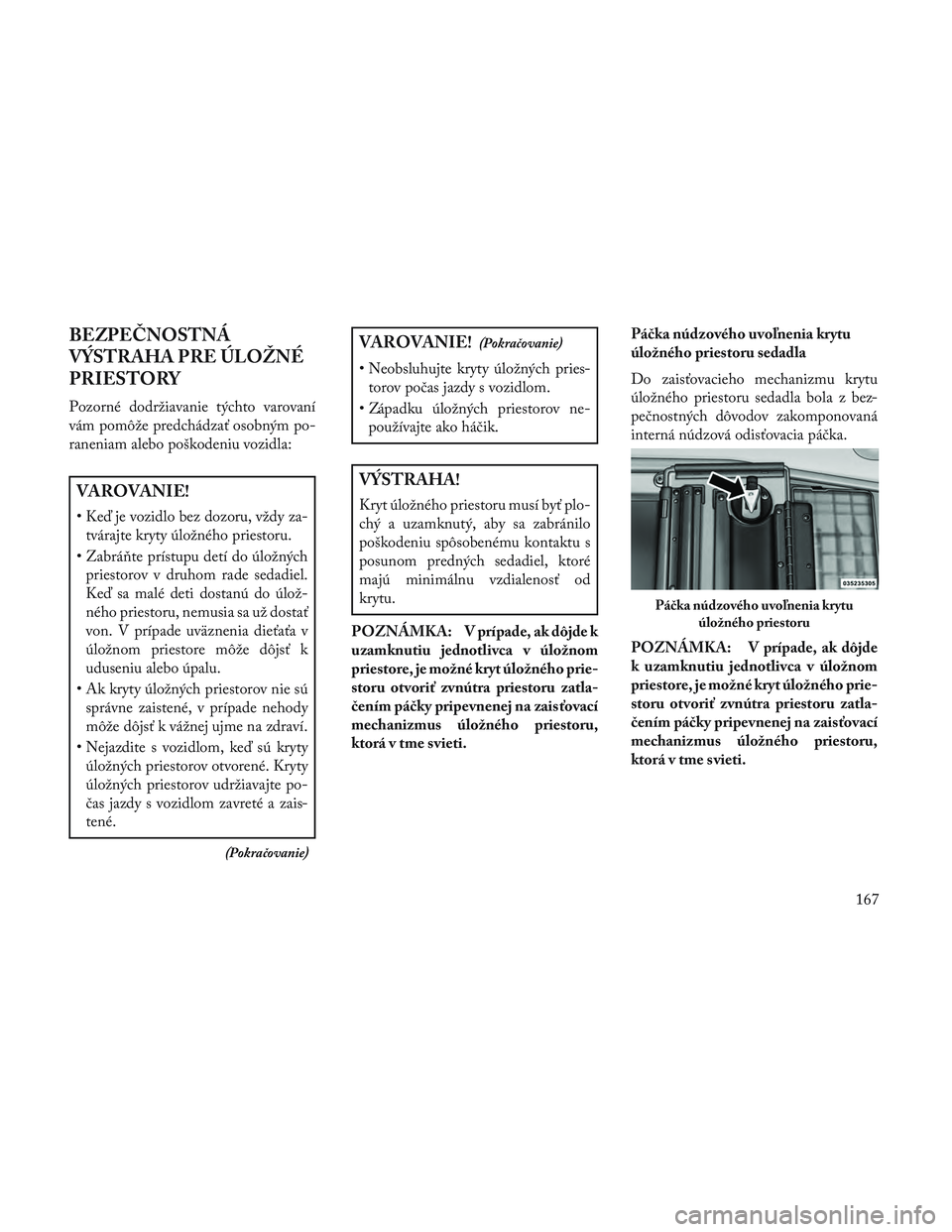

BEZPEČNOSTNÁ
VÝSTRAHA PRE ÚLOŽNÉ
PRIESTORY
Pozorné dodržiavanie týchto varovaní
vám pomôže predchádzať osobným po-
raneniam alebo poškodeniu vozidla:
VAROVANIE!
• Keď je vozidlo bez dozoru, vždy za-tvárajte kryty úložného priestoru.
• Zabrá\bte prístupu detí do úložných priestorov v druhom rade sedadiel.
Keď sa malé deti dostanú do úlož-
ného priestoru, nemusia sa už dostať
von. V prípade uväznenia dieťaťa v
úložnom priestore môže dôjsť k
uduseniu alebo úpalu.
• Ak kryty úložných priestorov nie sú správne zaistené, v prípade nehody
môže dôjsť k vážnej ujme na zdraví.
• Nejazdite s vozidlom, keď sú kryty úložných priestorov otvorené. Kryty
úložných priestorov udržiavajte po-
čas jazdy s vozidlom zavreté a zais-
tené.
(Pokračovanie)
VAROVANIE!(Pokračovanie)
• Neobsluhujte kryty úložných pries-torov počas jazdy s vozidlom.
• Západku úložných priestorov ne- používajte ako háčik.
VÝSTRAHA!
Kryt úložného priestoru musí byť plo-
chý a uzamknutý, aby sa zabránilo
poškodeniu spôsobenému kontaktu s
posunom predných sedadiel, ktoré
majú minimálnu vzdialenosť od
krytu.
POZNÁMKA: V prípade, ak dôjde k
uzamknutiu jednotlivca v úložnom
priestore, je možné kryt úložného prie-
storu otvoriť zvnútra priestoru zatla-
čením páčky pripevnenej na zaisťovací
mechanizmus úložného priestoru,
ktorá v tme svieti. Páčka núdzového uvoľnenia krytu
úložného priestoru sedadla
Do zaisťovacieho mechanizmu krytu
úložného priestoru sedadla bola z bez-
pečnostných dôvodov zakomponovaná
interná núdzová odisťovacia páčka.
POZNÁMKA: V prípade, ak dôjde
k uzamknutiu jednotlivca v úložnom
priestore, je možné kryt úložného prie-
storu otvoriť zvnútra priestoru zatla-
čením páčky pripevnenej na zaisťovací
mechanizmus úložného priestoru,
ktorá v tme svieti.
Páčka núdzového uvoľnenia krytu
úložného priestoru
167

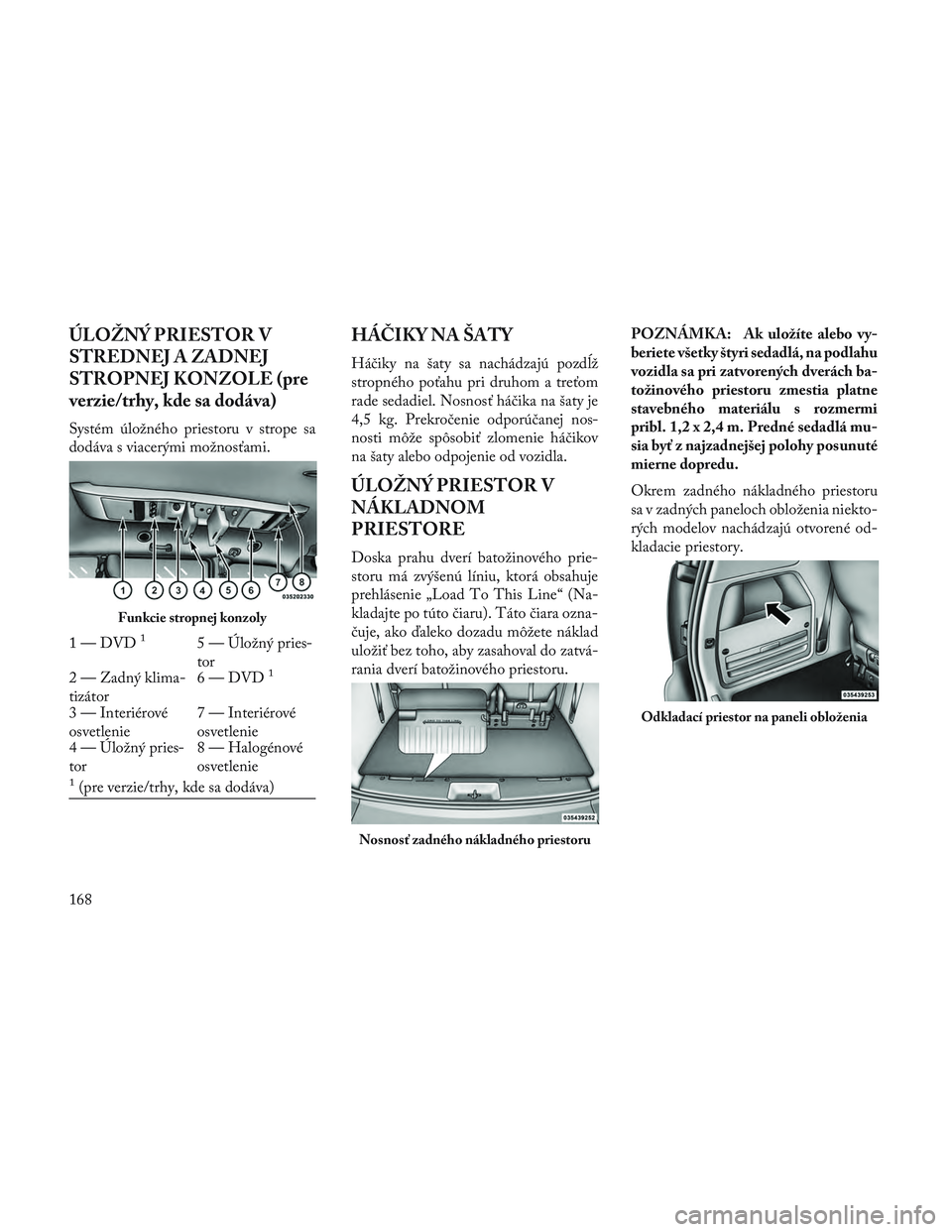

ÚLOŽNÝ PRIESTOR V
STREDNEJ A ZADNEJ
STROPNEJ KONZOLE (pre
verzie/trhy, kde sa dodáva)
Systém úložného priestoru v strope sa
dodáva s viacerými možnosťami.
HÁČIKY NA ŠATY
Háčiky na šaty sa nachádzajú pozdĺž
stropného poťahu pri druhom a treťom
rade sedadiel. Nosnosť háčika na šaty je
4,5 kg. Prekročenie odporúčanej nos-
nosti môže spôsobiť zlomenie háčikov
na šaty alebo odpojenie od vozidla.
ÚLOŽNÝ PRIESTOR V
NÁKLADNOM
PRIESTORE
Doska prahu dverí batožinového prie-
storu má zvýšenú líniu, ktorá obsahuje
prehlásenie „Load To This Line“ (Na-
kladajte po túto čiaru). Táto čiara ozna-
čuje, ako ďaleko dozadu môžete náklad
uložiť bez toho, aby zasahoval do zatvá-
rania dverí batožinového priestoru.POZNÁMKA: Ak uložíte alebo vy-
beriete všetky štyri sedadlá, na podlahu
vozidla sa pri zatvorených dverách ba-
tožinového priestoru zmestia platne
stavebného materiálu s rozmermi
pribl. 1,2 x 2,4 m. Predné sedadlá mu-
sia byť z najzadnejšej polohy posunuté
mierne dopredu.
Okrem zadného nákladného priestoru
sa v zadných paneloch obloženia niekto-
rých modelov nachádzajú otvorené od-
kladacie priestory.
Funkcie stropnej konzoly
1 — DVD15 — Úložný pries-
tor
2 — Zadný klima-
tizátor 6 — DVD
1
3 — Interiérové
osvetlenie7 — Interiérové
osvetlenie
4 — Úložný pries-
tor 8 — Halogénové
osvetlenie
1(pre verzie/trhy, kde sa dodáva)
Nosnosť zadného nákladného priestoru
Odkladací priestor na paneli obloženia
168

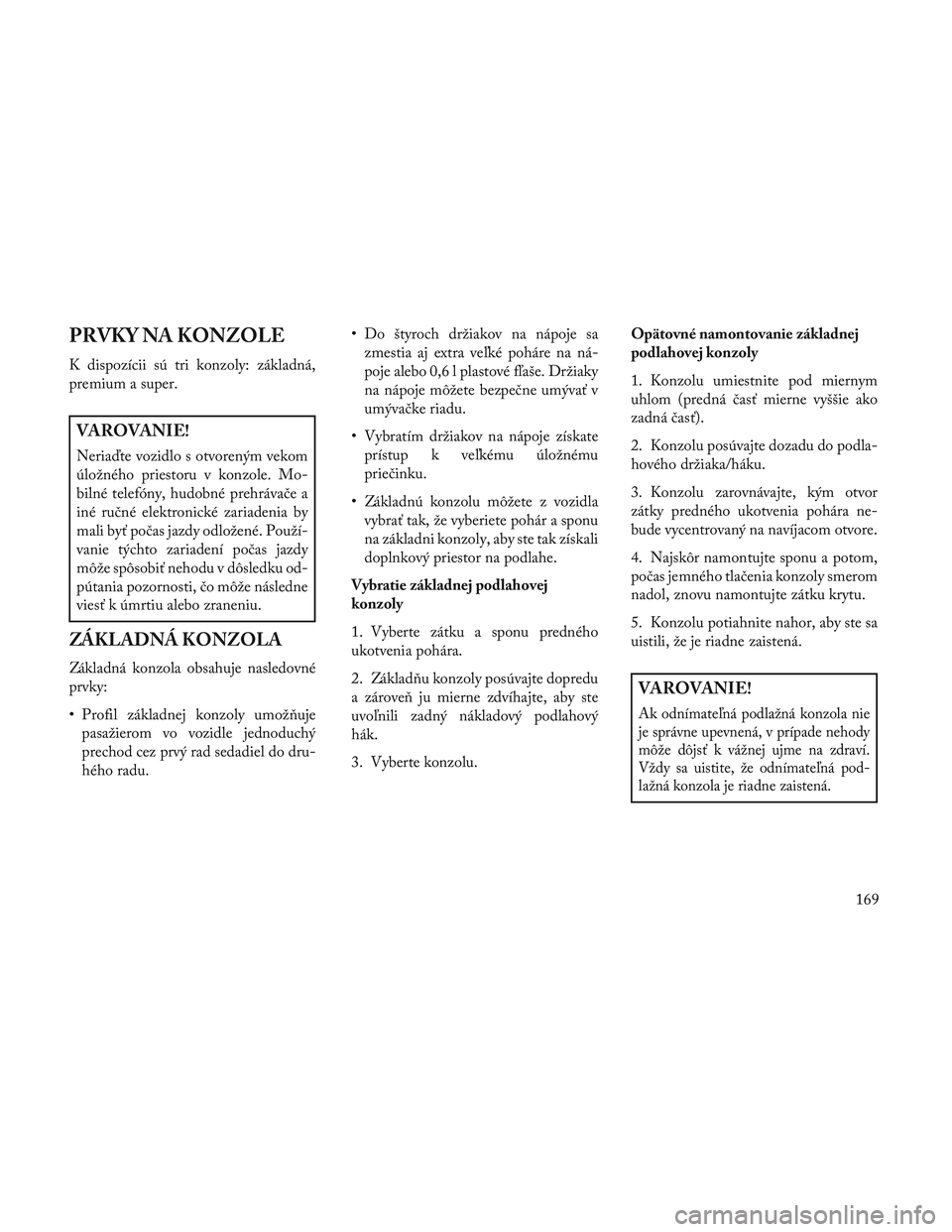

PRVKY NA KONZOLE
K dispozícii sú tri konzoly: základná,
premium a super.
VAROVANIE!
Neriaďte vozidlo s otvoreným vekom
úložného priestoru v konzole. Mo-
bilné telefóny, hudobné prehrávače a
iné ručné elektronické zariadenia by
mali byť počas jazdy odložené. Použí-
vanie týchto zariadení počas jazdy
môže spôsobiť nehodu v dôsledku od-
pútania pozornosti, čo môže následne
viesť k úmrtiu alebo zraneniu.
ZÁKLADNÁ KONZOLA
Základná konzola obsahuje nasledovné
prvky:
• Profil základnej konzoly umož\bujepasažierom vo vozidle jednoduchý
prechod cez prvý rad sedadiel do dru-
hého radu. • Do štyroch držiakov na nápoje sa
zmestia aj extra veľké poháre na ná-
poje alebo 0,6 l plastové fľaše. Držiaky
na nápoje môžete bezpečne umývať v
umývačke riadu.
• Vybratím držiakov na nápoje získate prístup k veľkému úložnému
priečinku.
• Základnú konzolu môžete z vozidla vybrať tak, že vyberiete pohár a sponu
na základni konzoly, aby ste tak získali
doplnkový priestor na podlahe.
Vybratie základnej podlahovej
konzoly
1. Vyberte zátku a sponu predného
ukotvenia pohára.
2. Základ\bu konzoly posúvajte dopredu
a zárove\b ju mierne zdvíhajte, aby ste
uvoľnili zadný nákladový podlahový
hák.
3. Vyberte konzolu. Opätovné namontovanie základnej
podlahovej konzoly
1. Konzolu umiestnite pod miernym
uhlom (predná časť mierne vyššie ako
zadná časť).
2. Konzolu posúvajte dozadu do podla-
hového držiaka/háku.
3. Konzolu zarovnávajte, kým otvor
zátky predného ukotvenia pohára ne-
bude vycentrovaný na navíjacom otvore.
4. Najskôr namontujte sponu a potom,
počas jemného tlačenia konzoly smerom
nadol, znovu namontujte zátku krytu.
5. Konzolu potiahnite nahor, aby ste sa
uistili, že je riadne zaistená.
VAROVANIE!
Ak odnímateľná podlažná konzola nie
je správne upevnená, v prípade nehody
môže dôjsť k vážnej ujme na zdraví.
Vždy sa uistite, že odnímateľná pod-
lažná konzola je riadne zaistená.
169

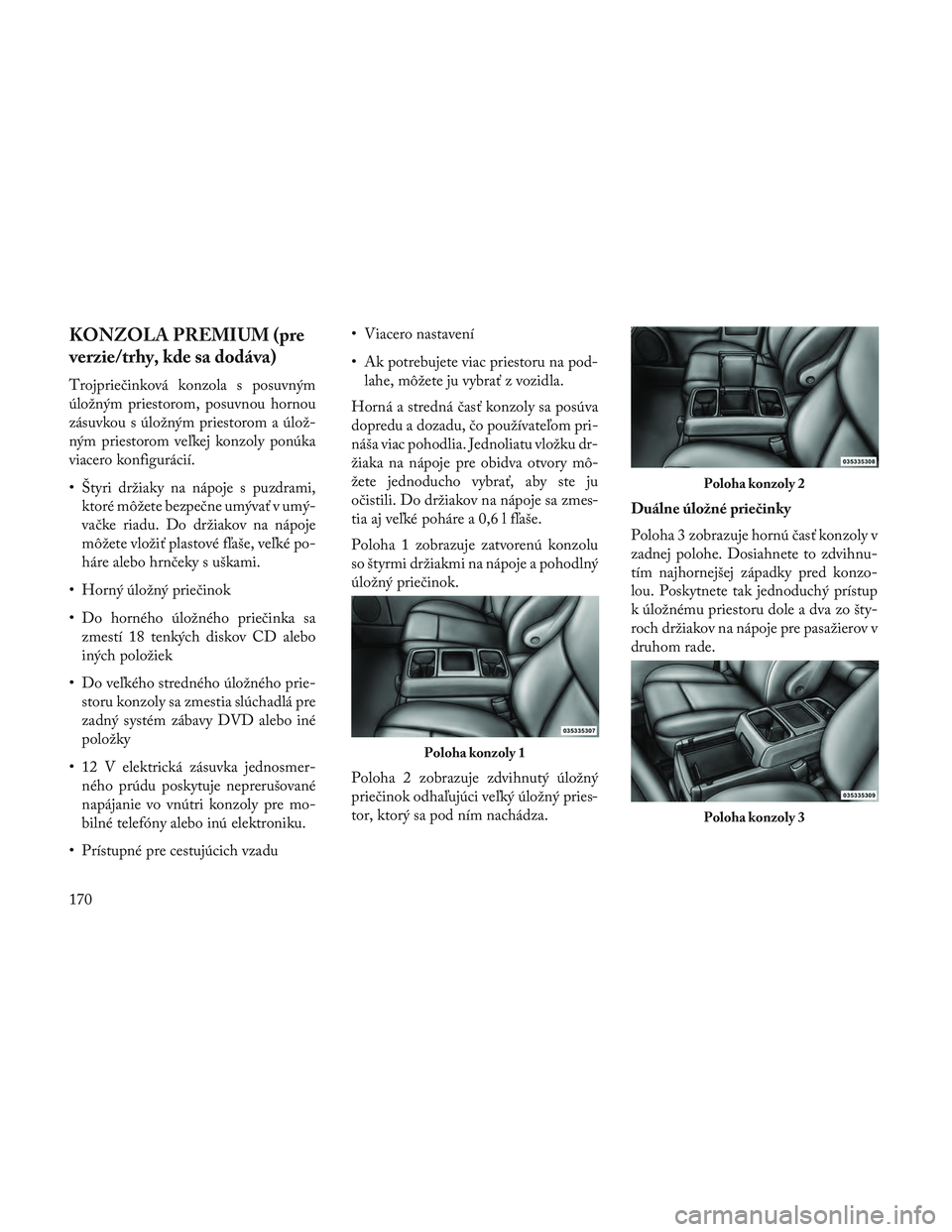

KONZOLA PREMIUM (pre
verzie/trhy, kde sa dodáva)
Trojpriečinková konzola s posuvným
úložným priestorom, posuvnou hornou
zásuvkou s úložným priestorom a úlož-
ným priestorom veľkej konzoly ponúka
viacero konfigurácií.
• Štyri držiaky na nápoje s puzdrami,ktoré môžete bezpečne umývať v umý-
vačke riadu. Do držiakov na nápoje
môžete vložiť plastové fľaše, veľké po-
háre alebo hrnčeky s uškami.
• Horný úložný priečinok
• Do horného úložného priečinka sa zmestí 18 tenkých diskov CD alebo
iných položiek
• Do veľkého stredného úložného prie- storu konzoly sa zmestia slúchadlá pre
zadný systém zábavy DVD alebo iné
položky
• 12 V elektrická zásuvka jednosmer- ného prúdu poskytuje neprerušované
napájanie vo vnútri konzoly pre mo-
bilné telefóny alebo inú elektroniku.
• Prístupné pre cestujúcich vzadu • Viacero nastavení
• Ak potrebujete viac priestoru na pod-
lahe, môžete ju vybrať z vozidla.
Horná a stredná časť konzoly sa posúva
dopredu a dozadu, čo používateľom pri-
náša viac pohodlia. Jednoliatu vložku dr-
žiaka na nápoje pre obidva otvory mô-
žete jednoducho vybrať, aby ste ju
očistili. Do držiakov na nápoje sa zmes-
tia aj veľké poháre a 0,6 l fľaše.
Poloha 1 zobrazuje zatvorenú konzolu
so štyrmi držiakmi na nápoje a pohodlný
úložný priečinok.
Poloha 2 zobrazuje zdvihnutý úložný
priečinok odhaľujúci veľký úložný pries-
tor, ktorý sa pod ním nachádza. Duálne úložné priečinky
Poloha 3 zobrazuje hornú časť konzoly v
zadnej polohe. Dosiahnete to zdvihnu-
tím najhornejšej západky pred konzo-
lou. Poskytnete tak jednoduchý prístup
k úložnému priestoru dole a dva zo šty-
roch držiakov na nápoje pre pasažierov v
druhom rade.
Poloha konzoly 1
Poloha konzoly 2
Poloha konzoly 3
170

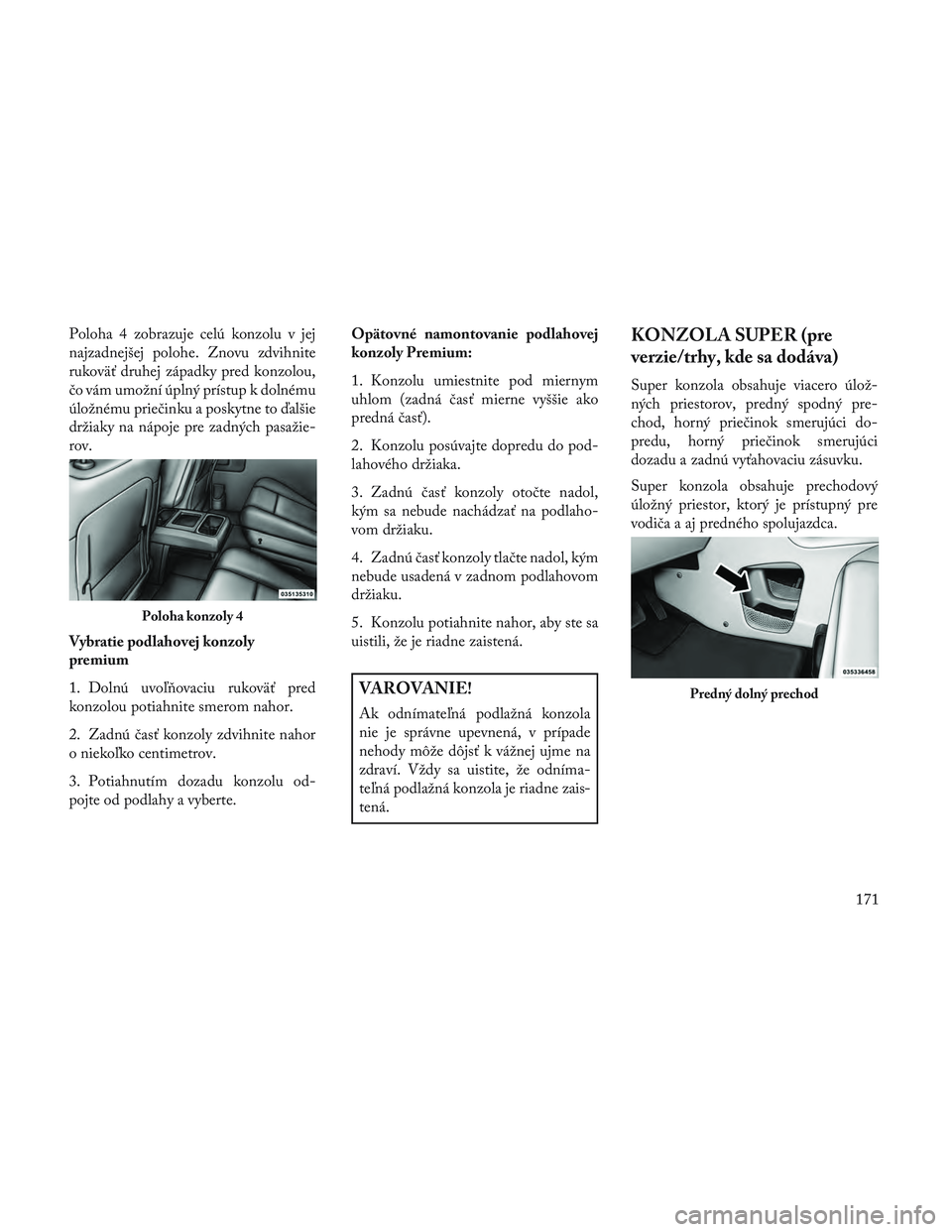

Poloha 4 zobrazuje celú konzolu v jej
najzadnejšej polohe. Znovu zdvihnite
rukoväť druhej západky pred konzolou,
čo vám umožní úplný prístup k dolnému
úložnému priečinku a poskytne to ďalšie
držiaky na nápoje pre zadných pasažie-
rov.
Vybratie podlahovej konzoly
premium
1. Dolnú uvoľ\bovaciu rukoväť pred
konzolou potiahnite smerom nahor.
2. Zadnú časť konzoly zdvihnite nahor
o niekoľko centimetrov.
3. Potiahnutím dozadu konzolu od-
pojte od podlahy a vyberte.Opätovné namontovanie podlahovej
konzoly Premium:
1. Konzolu umiestnite pod miernym
uhlom (zadná časť mierne vyššie ako
predná časť).
2. Konzolu posúvajte dopredu do pod-
lahového držiaka.
3. Zadnú časť konzoly otočte nadol,
kým sa nebude nachádzať na podlaho-
vom držiaku.
4. Zadnú časť konzoly tlačte nadol, kým
nebude usadená v zadnom podlahovom
držiaku.
5. Konzolu potiahnite nahor, aby ste sa
uistili, že je riadne zaistená.
VAROVANIE!
Ak odnímateľná podlažná konzola
nie je správne upevnená, v prípade
nehody môže dôjsť k vážnej ujme na
zdraví. Vždy sa uistite, že odníma-
teľná podlažná konzola je riadne zais-
tená.
KONZOLA SUPER (pre
verzie/trhy, kde sa dodáva)
Super konzola obsahuje viacero úlož-
ných priestorov, predný spodný pre-
chod, horný priečinok smerujúci do-
predu, horný priečinok smerujúci
dozadu a zadnú vyťahovaciu zásuvku.
Super konzola obsahuje prechodový
úložný priestor, ktorý je prístupný pre
vodiča a aj predného spolujazdca.
Poloha konzoly 4
Predný dolný prechod
171

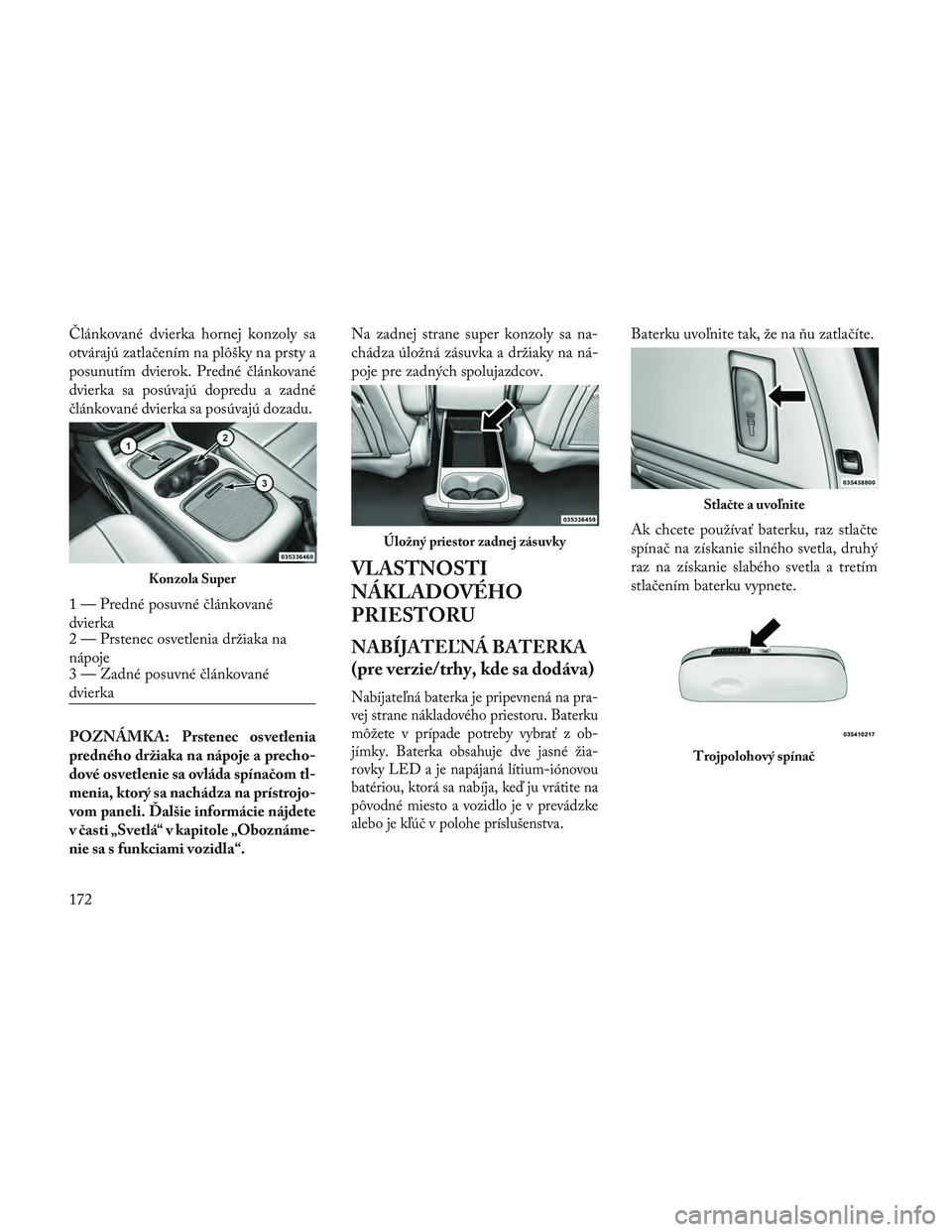

Článkované dvierka hornej konzoly sa
otvárajú zatlačením na plôšky na prsty a
posunutím dvierok. Predné článkované
dvierka sa posúvajú dopredu a zadné
článkované dvierka sa posúvajú dozadu.
POZNÁMKA: Prstenec osvetlenia
predného držiaka na nápoje a precho-
dové osvetlenie sa ovláda spínačom tl-
menia, ktorý sa nachádza na prístrojo-
vom paneli. Ďalšie informácie nájdete
v časti „Svetlá“ v kapitole „Oboznáme-
nie sa s funkciami vozidla“.Na zadnej strane super konzoly sa na-
chádza úložná zásuvka a držiaky na ná-
poje pre zadných spolujazdcov.
VLASTNOSTI
NÁKLADOVÉHO
PRIESTORU
NABÍJATE\bNÁ BATERKA
(pre verzie/trhy, kde sa dodáva)
Nabíjateľná baterka je pripevnená na pra-
vej strane nákladového priestoru. Baterku
môžete v prípade potreby vybrať z ob-
jímky. Baterka obsahuje dve jasné žia-
rovky LED a je napájaná lítium-iónovou
batériou, ktorá sa nabíja, keď ju vrátite na
pôvodné miesto a vozidlo je v prevádzke
alebo je kľúč v polohe príslušenstva.
Baterku uvoľnite tak, že na \bu zatlačíte.
Ak chcete používať baterku, raz stlačte
spínač na získanie silného svetla, druhý
raz na získanie slabého svetla a tretím
stlačením baterku vypnete.
Konzola Super
1 — Predné posuvné článkované
dvierka
2 — Prstenec osvetlenia držiaka na
nápoje
3 — Zadné posuvné článkované
dvierka
Úložný priestor zadnej zásuvky
Stlačte a uvoľnite
Trojpolohový spínač
172

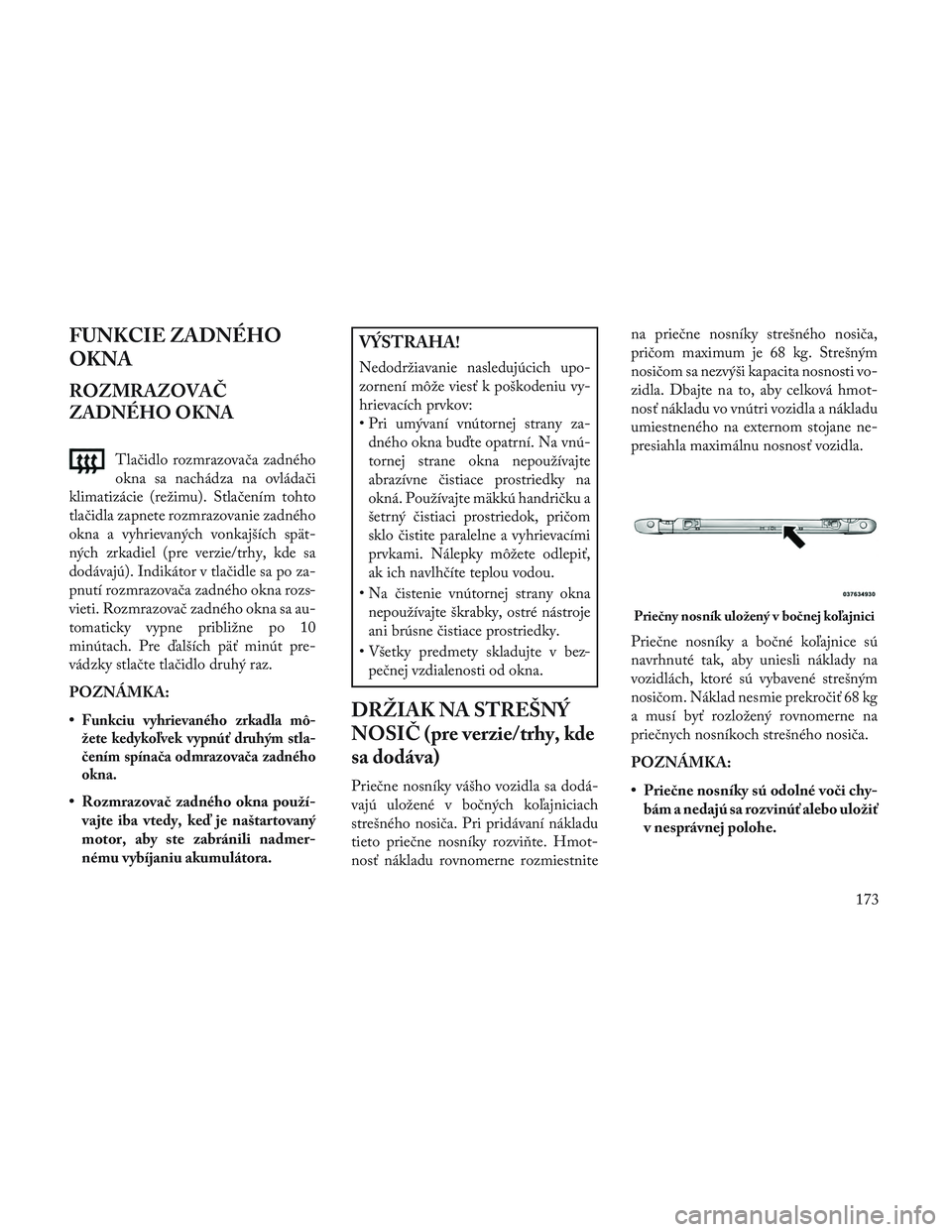

FUNKCIE ZADNÉHO
OKNA
ROZMRAZOVAČ
ZADNÉHO OKNA
Tlačidlo rozmrazovača zadného
okna sa nachádza na ovládači
klimatizácie (režimu). Stlačením tohto
tlačidla zapnete rozmrazovanie zadného
okna a vyhrievaných vonkajších spät-
ných zrkadiel (pre verzie/trhy, kde sa
dodávajú). Indikátor v tlačidle sa po za-
pnutí rozmrazovača zadného okna rozs-
vieti. Rozmrazovač zadného okna sa au-
tomaticky vypne približne po 10
minútach. Pre ďalších päť minút pre-
vádzky stlačte tlačidlo druhý raz.
POZNÁMKA:
•
Funkciu vyhrievaného zrkadla mô-
žete kedykoľvek vypnúť druhým stla-
čením spínača odmrazovača zadného
okna.
• Rozmrazovač zadného okna použí- vajte iba vtedy, keď je naštartovaný
motor, aby ste zabránili nadmer-
nému vybíjaniu akumulátora.
VÝSTRAHA!
Nedodržiavanie nasledujúcich upo-
zornení môže viesť k poškodeniu vy-
hrievacích prvkov:
• Pri umývaní vnútornej strany za-dného okna buďte opatrní. Na vnú-
tornej strane okna nepoužívajte
abrazívne čistiace prostriedky na
okná. Používajte mäkkú handričku a
šetrný čistiaci prostriedok, pričom
sklo čistite paralelne a vyhrievacími
prvkami. Nálepky môžete odlepiť,
ak ich navlhčíte teplou vodou.
• Na čistenie vnútornej strany okna nepoužívajte škrabky, ostré nástroje
ani brúsne čistiace prostriedky.
• Všetky predmety skladujte v bez- pečnej vzdialenosti od okna.
DRŽIAK NA STREŠNÝ
NOSIČ (pre verzie/trhy, kde
sa dodáva)
Priečne nosníky vášho vozidla sa dodá-
vajú uložené v bočných koľajniciach
strešného nosiča. Pri pridávaní nákladu
tieto priečne nosníky rozvi\bte. Hmot-
nosť nákladu rovnomerne rozmiestnite na priečne nosníky strešného nosiča,
pričom maximum je 68 kg. Strešným
nosičom sa nezvýši kapacita nosnosti vo-
zidla. Dbajte na to, aby celková hmot-
nosť nákladu vo vnútri vozidla a nákladu
umiestneného na externom stojane ne-
presiahla maximálnu nosnosť vozidla.
Priečne nosníky a bočné koľajnice sú
navrhnuté tak, aby uniesli náklady na
vozidlách, ktoré sú vybavené strešným
nosičom. Náklad nesmie prekročiť 68 kg
a musí byť rozložený rovnomerne na
priečnych nosníkoch strešného nosiča.
POZNÁMKA:
• Priečne nosníky sú odolné voči chy-
bám a nedajú sa rozvinúť alebo uložiť
v nesprávnej polohe.
Priečny nosník uložený v bočnej koľajnici
173

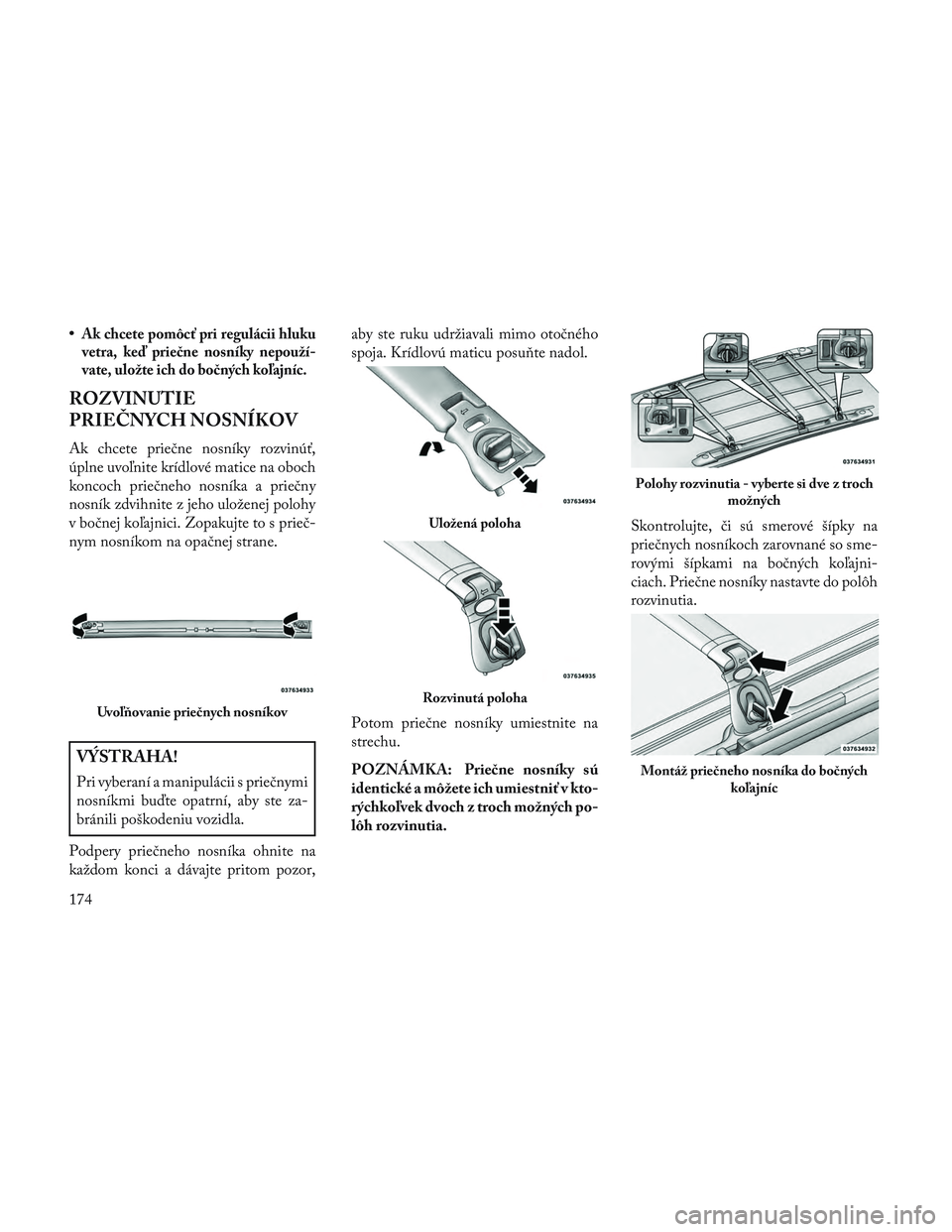

•Ak chcete pomôcť pri regulácii hluku
vetra, keď priečne nosníky nepouží-
vate, uložte ich do bočných koľajníc.
ROZVINUTIE
PRIEČNYCH NOSNÍKOV
Ak chcete priečne nosníky rozvinúť,
úplne uvoľnite krídlové matice na oboch
koncoch priečneho nosníka a priečny
nosník zdvihnite z jeho uloženej polohy
v bočnej koľajnici. Zopakujte to s prieč-
nym nosníkom na opačnej strane.
VÝSTRAHA!
Pri vyberaní a manipulácii s priečnymi
nosníkmi buďte opatrní, aby ste za-
bránili poškodeniu vozidla.
Podpery priečneho nosníka ohnite na
každom konci a dávajte pritom pozor, aby ste ruku udržiavali mimo otočného
spoja. Krídlovú maticu posu\bte nadol.
Potom priečne nosníky umiestnite na
strechu.
POZNÁMKA: Priečne nosníky sú
identické a môžete ich umiestniť v kto-
rýchkoľvek dvoch z troch možných po-
lôh rozvinutia.
Skontrolujte, či sú smerové šípky na
priečnych nosníkoch zarovnané so sme-
rovými šípkami na bočných koľajni-
ciach. Priečne nosníky nastavte do polôh
rozvinutia.
Uvoľňovanie priečnych nosníkov
Uložená poloha
Rozvinutá poloha
Polohy rozvinutia - vyberte si dve z troch
možných
Montáž priečneho nosníka do bočnýchkoľajníc
174
