Lancia Voyager 2014 Návod na použitie a údržbu (in Slovak)

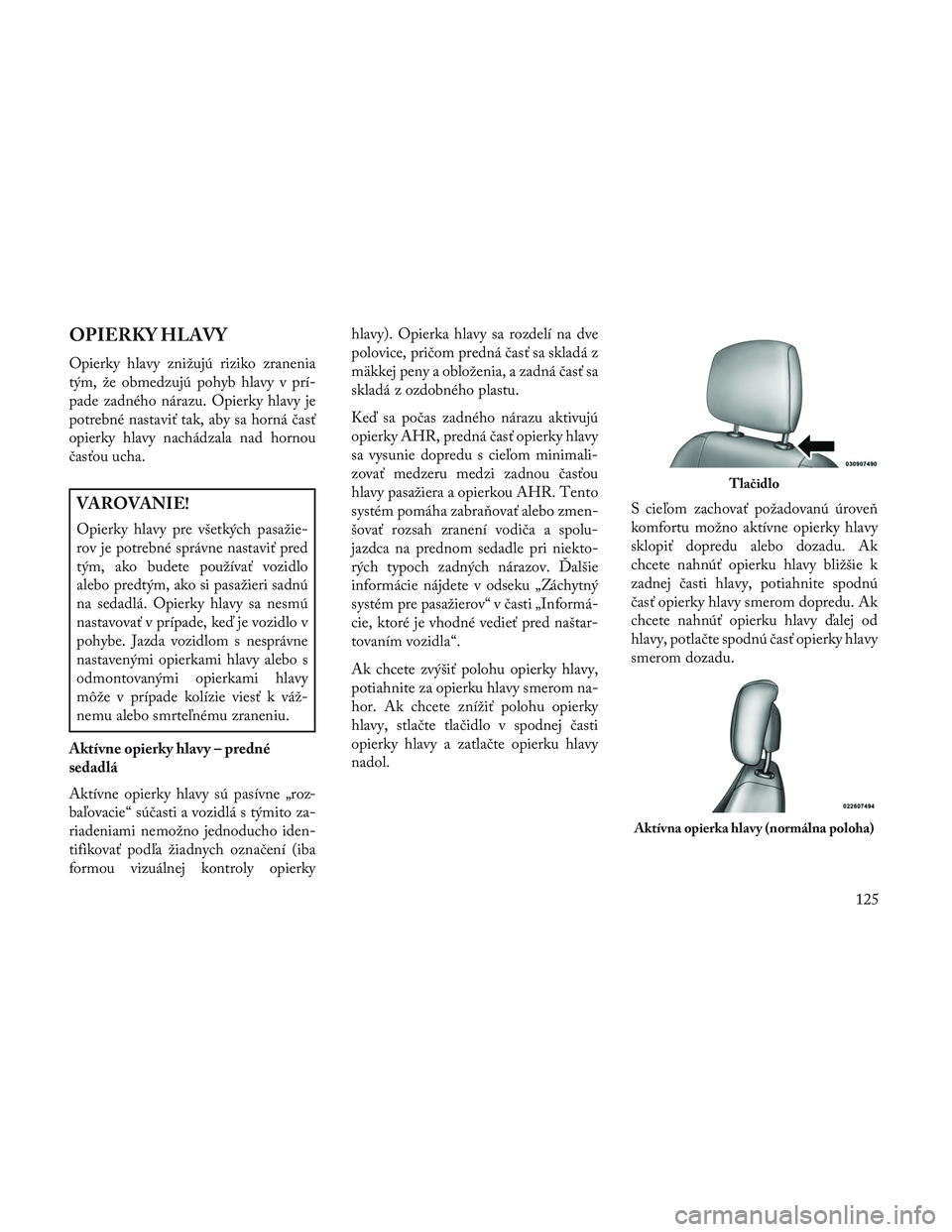

OPIERKY HLAVY
Opierky hlavy znižujú riziko zranenia
tým, že obmedzujú pohyb hlavy v prí-
pade zadného nárazu. Opierky hlavy je
potrebné nastaviť tak, aby sa horná časť
opierky hlavy nachádzala nad hornou
časťou ucha.
VAROVANIE!
Opierky hlavy pre všetkých pasažie-
rov je potrebné správne nastaviť pred
tým, ako budete používať vozidlo
alebo predtým, ako si pasažieri sadnú
na sedadlá. Opierky hlavy sa nesmú
nastavovať v prípade, keď je vozidlo v
pohybe. Jazda vozidlom s nesprávne
nastavenými opierkami hlavy alebo s
odmontovanými opierkami hlavy
môže v prípade kolízie viesť k váž-
nemu alebo smrteľnému zraneniu.
Aktívne opierky hlavy – predné
sedadlá
Aktívne opierky hlavy sú pasívne „roz-
baľovacie“ súčasti a vozidlá s týmito za-
riadeniami nemožno jednoducho iden-
tifikovať podľa žiadnych označení (iba
formou vizuálnej kontroly opierky hlavy). Opierka hlavy sa rozdelí na dve
polovice, pričom predná časť sa skladá z
mäkkej peny a obloženia, a zadná časť sa
skladá z ozdobného plastu.
Keď sa počas zadného nárazu aktivujú
opierky AHR, predná časť opierky hlavy
sa vysunie dopredu s cieľom minimali-
zovať medzeru medzi zadnou časťou
hlavy pasažiera a opierkou AHR. Tento
systém pomáha zabra\bovať alebo zmen-
šovať rozsah zranení vodiča a spolu-
jazdca na prednom sedadle pri niekto-
rých typoch zadných nárazov. Ďalšie
informácie nájdete v odseku „Záchytný
systém pre pasažierov“ v časti „Informá-
cie, ktoré je vhodné vedieť pred naštar-
tovaním vozidla“.
Ak chcete zvýšiť polohu opierky hlavy,
potiahnite za opierku hlavy smerom na-
hor. Ak chcete znížiť polohu opierky
hlavy, stlačte tlačidlo v spodnej časti
opierky hlavy a zatlačte opierku hlavy
nadol.
S cieľom zachovať požadovanú úrove\b
komfortu možno aktívne opierky hlavy
sklopiť dopredu alebo dozadu. Ak
chcete nahnúť opierku hlavy bližšie k
zadnej časti hlavy, potiahnite spodnú
časť opierky hlavy smerom dopredu. Ak
chcete nahnúť opierku hlavy ďalej od
hlavy, potlačte spodnú časť opierky hlavy
smerom dozadu.
Tlačidlo
Aktívna opierka hlavy (normálna poloha)
125

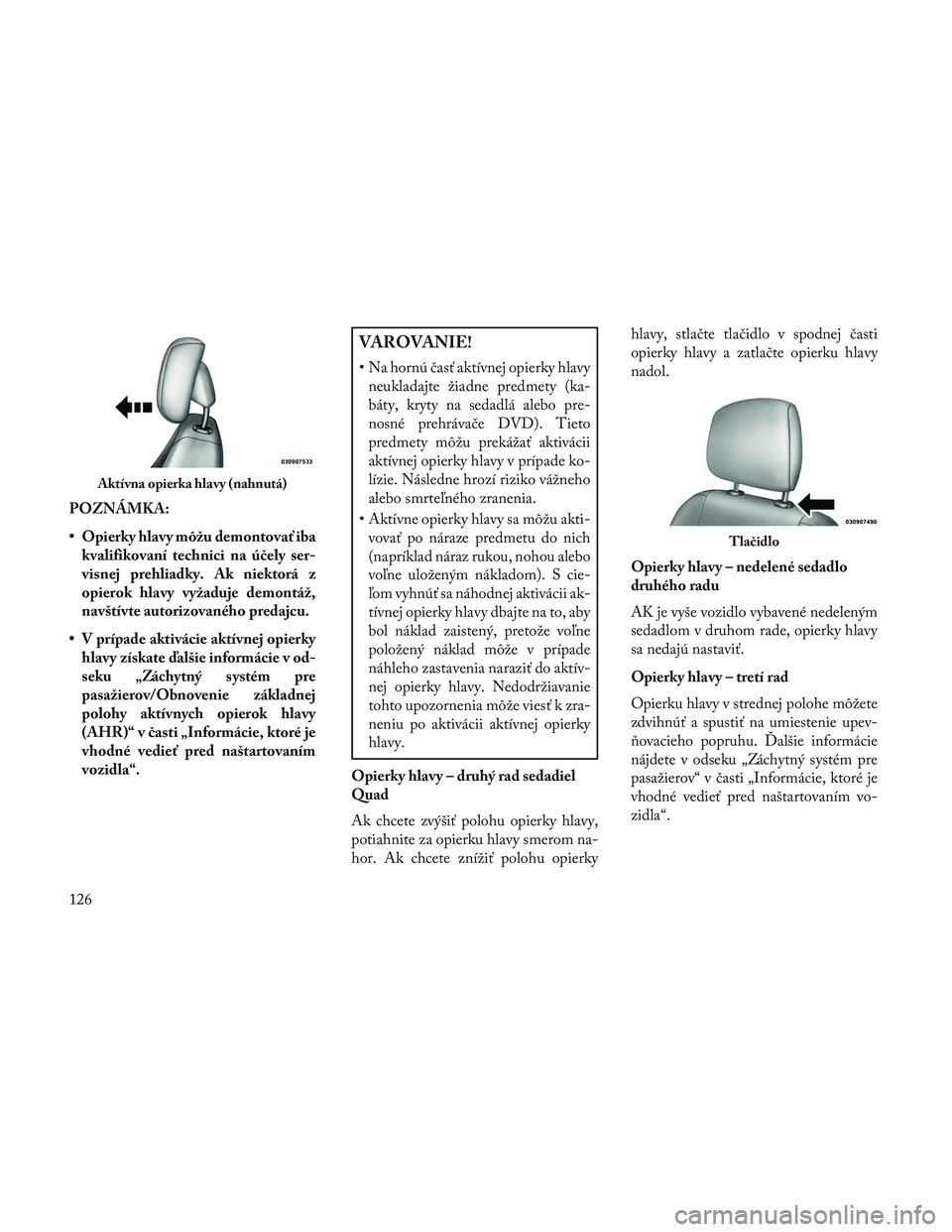

POZNÁMKA:
• Opierky hlavy môžu demontovať ibakvalifikovaní technici na účely ser-
visnej prehliadky. Ak niektorá z
opierok hlavy vyžaduje demontáž,
navštívte autorizovaného predajcu.
• V prípade aktivácie aktívnej opierky hlavy získate ďalšie informácie v od-
seku „Záchytný systém pre
pasažierov/Obnovenie základnej
polohy aktívnych opierok hlavy
(AHR)“ v časti „Informácie, ktoré je
vhodné vedieť pred naštartovaním
vozidla“.
VAROVANIE!
• Na hornú časť aktívnej opierky hlavyneukladajte žiadne predmety (ka-
báty, kryty na sedadlá alebo pre-
nosné prehrávače DVD). Tieto
predmety môžu prekážať aktivácii
aktívnej opierky hlavy v prípade ko-
lízie. Následne hrozí riziko vážneho
alebo smrteľného zranenia.
• Aktívne opierky hlavy sa môžu akti- vovať po náraze predmetu do nich
(napríklad náraz rukou, nohou alebo
voľne uloženým nákladom). S cie-
ľom vyhnúť sa náhodnej aktivácii ak-
tívnej opierky hlavy dbajte na to, aby
bol náklad zaistený, pretože voľne
položený náklad môže v prípade
náhleho zastavenia naraziť do aktív-
nej opierky hlavy. Nedodržiavanie
tohto upozornenia môže viesť k zra-
neniu po aktivácii aktívnej opierky
hlavy.
Opierky hlavy – druhý rad sedadiel
Quad
Ak chcete zvýšiť polohu opierky hlavy,
potiahnite za opierku hlavy smerom na-
hor. Ak chcete znížiť polohu opierky hlavy, stlačte tlačidlo v spodnej časti
opierky hlavy a zatlačte opierku hlavy
nadol.
Opierky hlavy – nedelené sedadlo
druhého radu
AK je vyše vozidlo vybavené nedeleným
sedadlom v druhom rade, opierky hlavy
sa nedajú nastaviť.
Opierky hlavy – tretí rad
Opierku hlavy v strednej polohe môžete
zdvihnúť a spustiť na umiestenie upev-
\bovacieho popruhu. Ďalšie informácie
nájdete v odseku „Záchytný systém pre
pasažierov“ v časti „Informácie, ktoré je
vhodné vedieť pred naštartovaním vo-
zidla“.
Aktívna opierka hlavy (nahnutá)
Tlačidlo
126

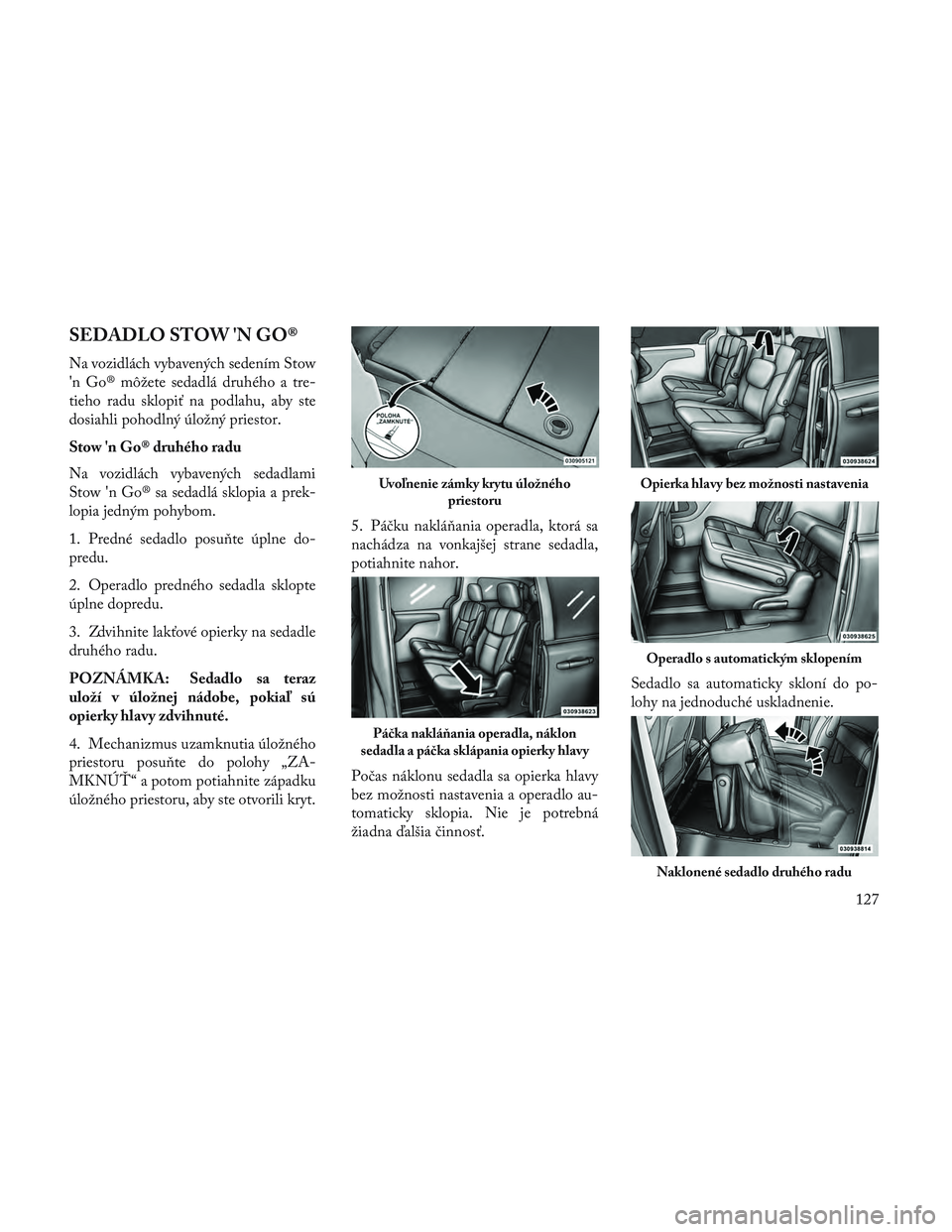

SEDADLO STOW 'N GO®
Na vozidlách vybavených sedením Stow
'n Go® môžete sedadlá druhého a tre-
tieho radu sklopiť na podlahu, aby ste
dosiahli pohodlný úložný priestor.
Stow 'n Go® druhého radu
Na vozidlách vybavených sedadlami
Stow 'n Go® sa sedadlá sklopia a prek-
lopia jedným pohybom.
1. Predné sedadlo posu\bte úplne do-
predu.
2. Operadlo predného sedadla sklopte
úplne dopredu.
3. Zdvihnite lakťové opierky na sedadle
druhého radu.
POZNÁMKA: Sedadlo sa teraz
uloží v úložnej nádobe, pokiaľ sú
opierky hlavy zdvihnuté.
4. Mechanizmus uzamknutia úložného
priestoru posu\bte do polohy „ZA-
MKNÚŤ“ a potom potiahnite západku
úložného priestoru, aby ste otvorili kryt.5. Páčku naklá\bania operadla, ktorá sa
nachádza na vonkajšej strane sedadla,
potiahnite nahor.
Počas náklonu sedadla sa opierka hlavy
bez možnosti nastavenia a operadlo au-
tomaticky sklopia. Nie je potrebná
žiadna ďalšia činnosť.
Sedadlo sa automaticky skloní do po-
lohy na jednoduché uskladnenie.
Uvoľnenie zámky krytu úložného
priestoru
Páčka nakláňania operadla, náklon
sedadla a páčka sklápania opierky hlavy
Opierka hlavy bez možnosti nastavenia
Operadlo s automatickým sklopením
Naklonené sedadlo druhého radu
127

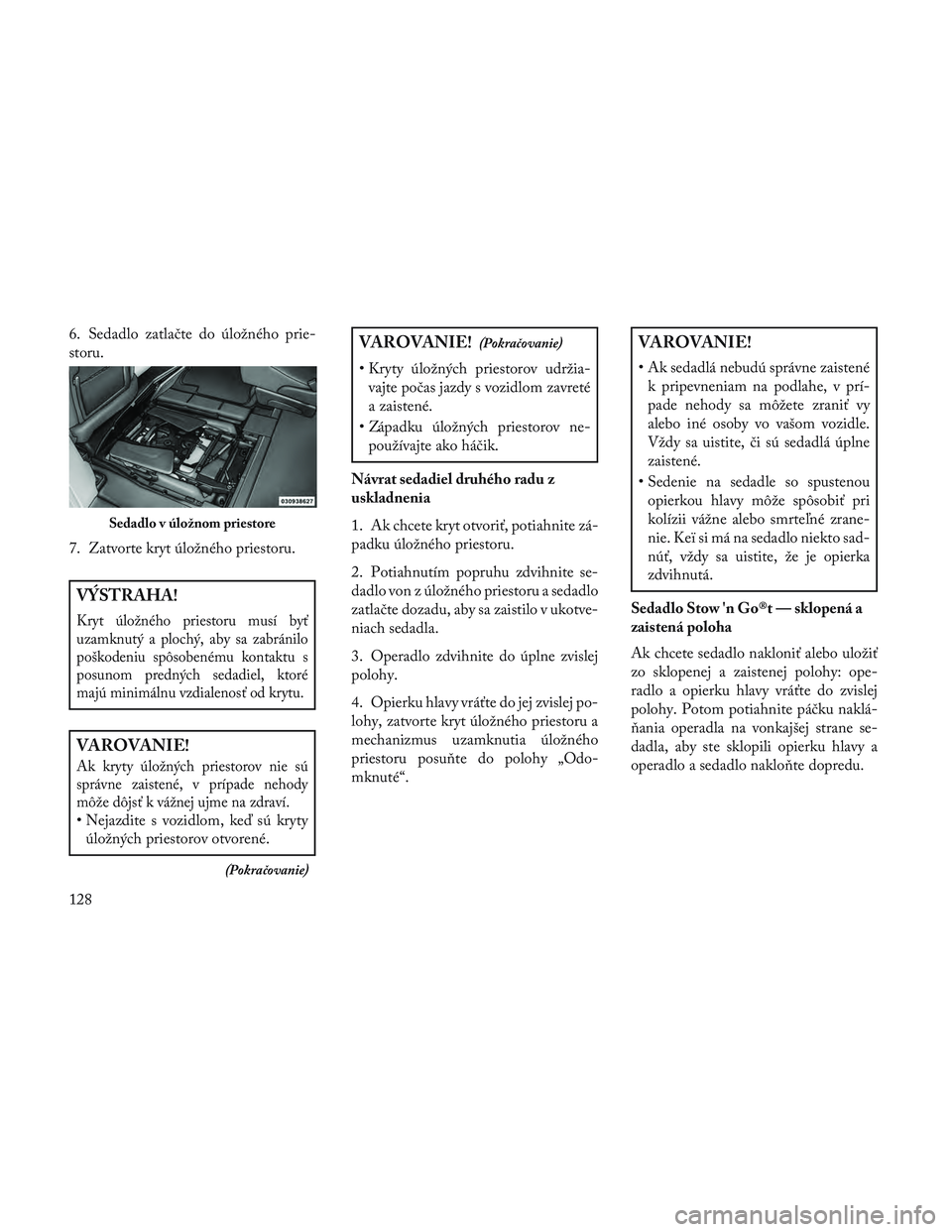

6. Sedadlo zatlačte do úložného prie-
storu.
7. Zatvorte kryt úložného priestoru.
VÝSTRAHA!
Kryt úložného priestoru musí byť
uzamknutý a plochý, aby sa zabránilo
poškodeniu spôsobenému kontaktu s
posunom predných sedadiel, ktoré
majú minimálnu vzdialenosť od krytu.
VAROVANIE!
Ak kryty úložných priestorov nie sú
správne zaistené, v prípade nehody
môže dôjsť k vážnej ujme na zdraví.
• Nejazdite s vozidlom, keď sú krytyúložných priestorov otvorené.
(Pokračovanie)
VAROVANIE!(Pokračovanie)
• Kryty úložných priestorov udržia-vajte počas jazdy s vozidlom zavreté
a zaistené.
• Západku úložných priestorov ne- používajte ako háčik.
Návrat sedadiel druhého radu z
uskladnenia
1. Ak chcete kryt otvoriť, potiahnite zá-
padku úložného priestoru.
2. Potiahnutím popruhu zdvihnite se-
dadlo von z úložného priestoru a sedadlo
zatlačte dozadu, aby sa zaistilo v ukotve-
niach sedadla.
3. Operadlo zdvihnite do úplne zvislej
polohy.
4. Opierku hlavy vráťte do jej zvislej po-
lohy, zatvorte kryt úložného priestoru a
mechanizmus uzamknutia úložného
priestoru posu\bte do polohy „Odo-
mknuté“.
VAROVANIE!
• Ak sedadlá nebudú správne zaistené k pripevneniam na podlahe, v prí-
pade nehody sa môžete zraniť vy
alebo iné osoby vo vašom vozidle.
Vždy sa uistite, či sú sedadlá úplne
zaistené.
• Sedenie na sedadle so spustenou opierkou hlavy môže spôsobiť pri
kolízii vážne alebo smrteľné zrane-
nie. Keï si má na sedadlo niekto sad-
núť, vždy sa uistite, že je opierka
zdvihnutá.
Sedadlo Stow 'n Go®t — sklopená a
zaistená poloha
Ak chcete sedadlo nakloniť alebo uložiť
zo sklopenej a zaistenej polohy: ope-
radlo a opierku hlavy vráťte do zvislej
polohy. Potom potiahnite páčku naklá-
\bania operadla na vonkajšej strane se-
dadla, aby ste sklopili opierku hlavy a
operadlo a sedadlo naklo\bte dopredu.
Sedadlo v úložnom priestore
128

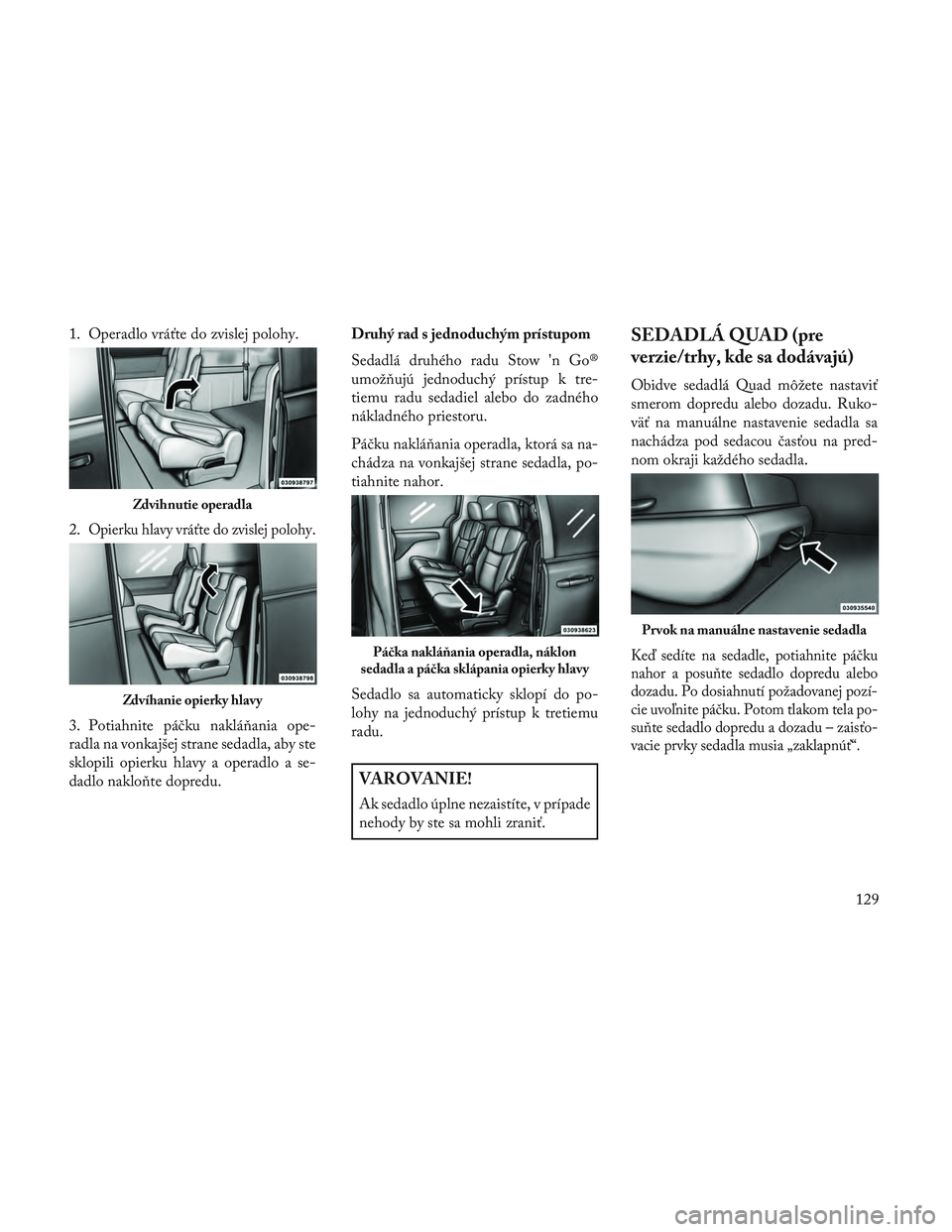

1. Operadlo vráťte do zvislej polohy.
2.
Opierku hlavy vráťte do zvislej polohy.
3. Potiahnite páčku naklá\bania ope-
radla na vonkajšej strane sedadla, aby ste
sklopili opierku hlavy a operadlo a se-
dadlo naklo\bte dopredu.Druhý rad s jednoduchým prístupom
Sedadlá druhého radu Stow 'n Go®
umož\bujú jednoduchý prístup k tre-
tiemu radu sedadiel alebo do zadného
nákladného priestoru.
Páčku naklá\bania operadla, ktorá sa na-
chádza na vonkajšej strane sedadla, po-
tiahnite nahor.
Sedadlo sa automaticky sklopí do po-
lohy na jednoduchý prístup k tretiemu
radu.
VAROVANIE!
Ak sedadlo úplne nezaistíte, v prípade
nehody by ste sa mohli zraniť.
SEDADLÁ QUAD (pre
verzie/trhy, kde sa dodávajú)
Obidve sedadlá Quad môžete nastaviť
smerom dopredu alebo dozadu. Ruko-
väť na manuálne nastavenie sedadla sa
nachádza pod sedacou časťou na pred-
nom okraji každého sedadla.
Keď sedíte na sedadle, potiahnite páčku
nahor a posu\bte sedadlo dopredu alebo
dozadu. Po dosiahnutí požadovanej pozí-
cie uvoľnite páčku. Potom tlakom tela po-
su\bte sedadlo dopredu a dozadu – zaisťo-
vacie prvky sedadla musia „zaklapnúť“.
Zdvihnutie operadla
Zdvíhanie opierky hlavy
Páčka nakláňania operadla, náklon
sedadla a páčka sklápania opierky hlavy
Prvok na manuálne nastavenie sedadla
129

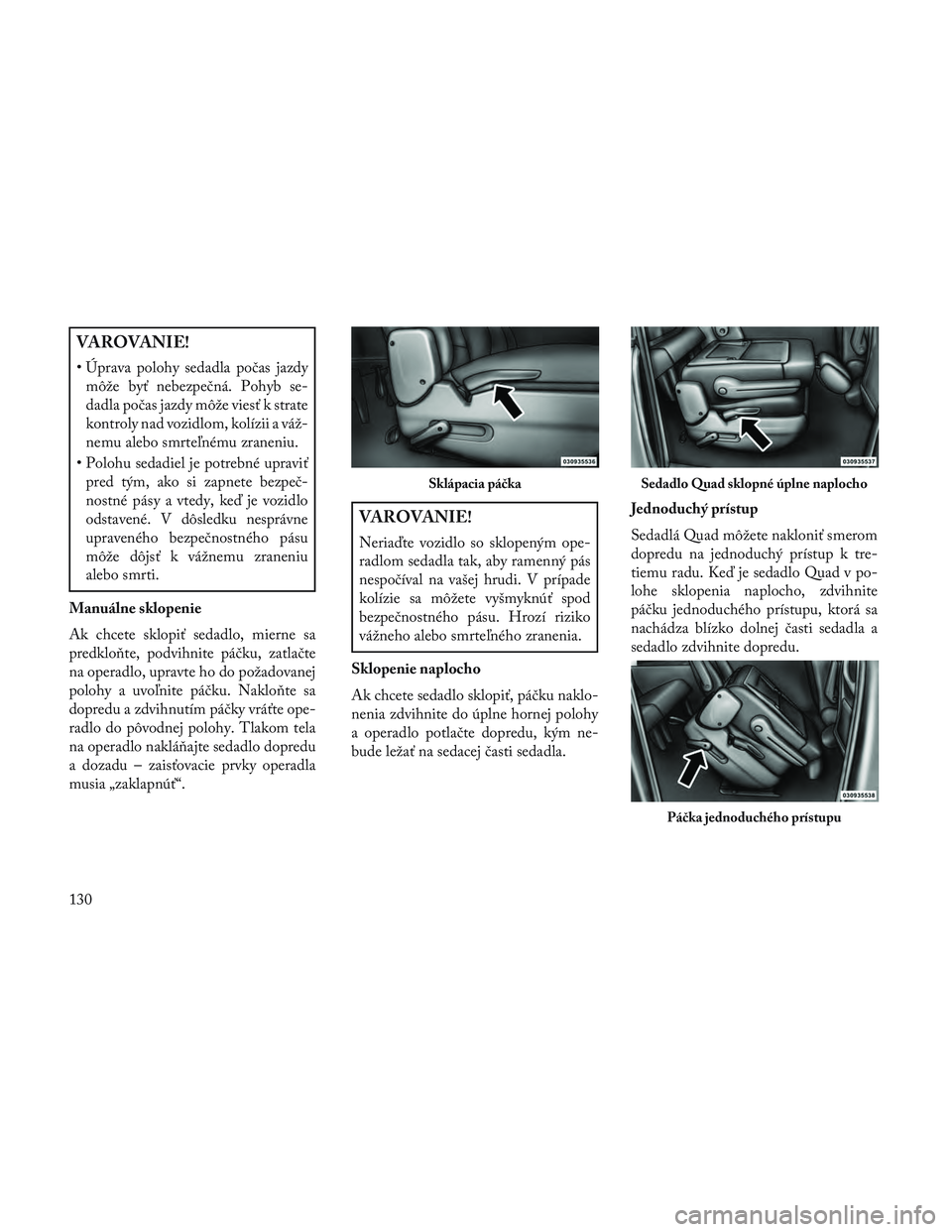

VAROVANIE!
• Úprava polohy sedadla počas jazdymôže byť nebezpečná. Pohyb se-
dadla počas jazdy môže viesť k strate
kontroly nad vozidlom, kolízii a váž-
nemu alebo smrteľnému zraneniu.
• Polohu sedadiel je potrebné upraviť pred tým, ako si zapnete bezpeč-
nostné pásy a vtedy, keď je vozidlo
odstavené. V dôsledku nesprávne
upraveného bezpečnostného pásu
môže dôjsť k vážnemu zraneniu
alebo smrti.
Manuálne sklopenie
Ak chcete sklopiť sedadlo, mierne sa
predklo\bte, podvihnite páčku, zatlačte
na operadlo, upravte ho do požadovanej
polohy a uvoľnite páčku. Naklo\bte sa
dopredu a zdvihnutím páčky vráťte ope-
radlo do pôvodnej polohy. Tlakom tela
na operadlo naklá\bajte sedadlo dopredu
a dozadu – zaisťovacie prvky operadla
musia „zaklapnúť“.
VAROVANIE!
Neriaďte vozidlo so sklopeným ope-
radlom sedadla tak, aby ramenný pás
nespočíval na vašej hrudi. V prípade
kolízie sa môžete vyšmyknúť spod
bezpečnostného pásu. Hrozí riziko
vážneho alebo smrteľného zranenia.
Sklopenie naplocho
Ak chcete sedadlo sklopiť, páčku naklo-
nenia zdvihnite do úplne hornej polohy
a operadlo potlačte dopredu, kým ne-
bude ležať na sedacej časti sedadla. Jednoduchý prístup
Sedadlá Quad môžete nakloniť smerom
dopredu na jednoduchý prístup k tre-
tiemu radu. Keď je sedadlo Quad v po-
lohe sklopenia naplocho, zdvihnite
páčku jednoduchého prístupu, ktorá sa
nachádza blízko dolnej časti sedadla a
sedadlo zdvihnite dopredu.
Sklápacia páčkaSedadlo Quad sklopné úplne naplocho
Páčka jednoduchého prístupu
130

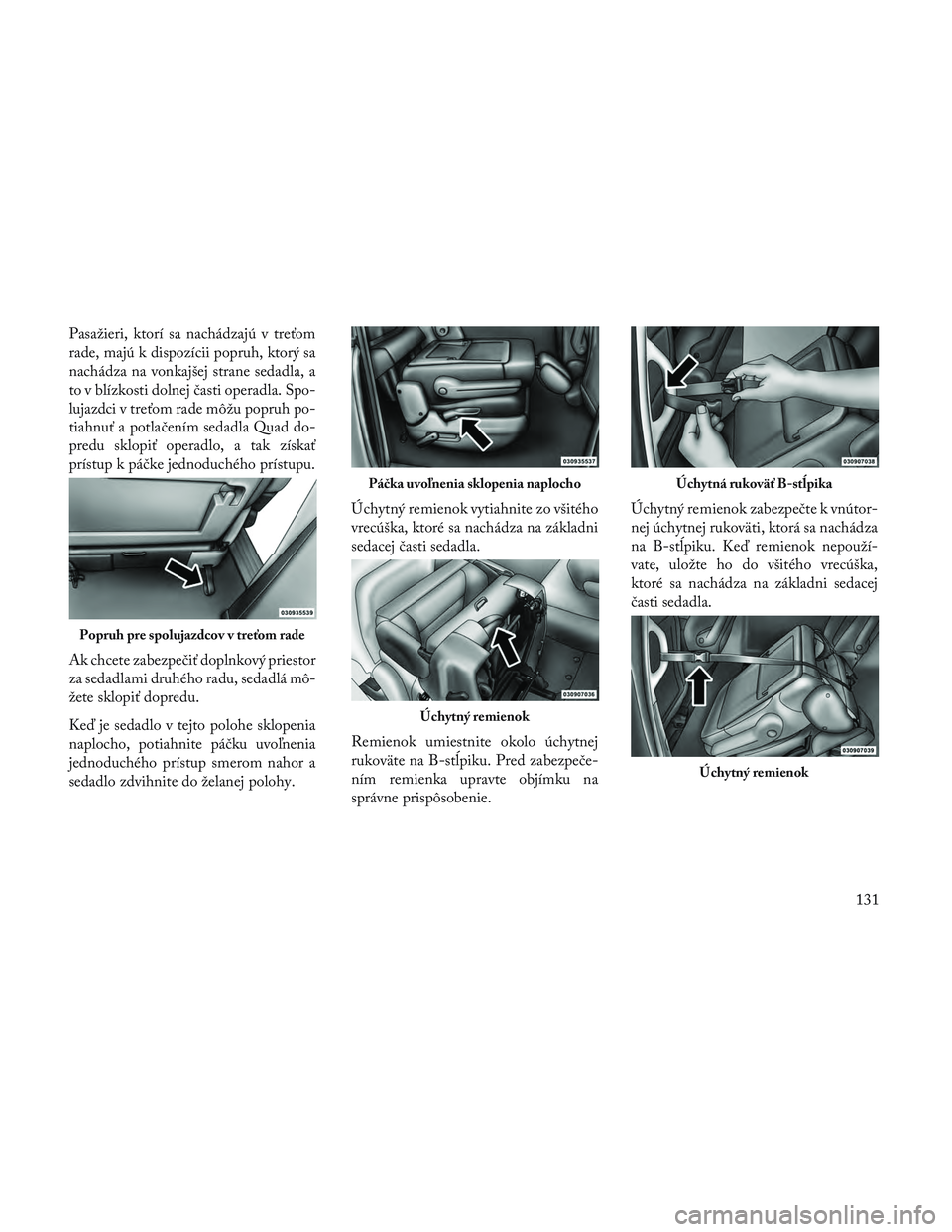

Pasažieri, ktorí sa nachádzajú v treťom
rade, majú k dispozícii popruh, ktorý sa
nachádza na vonkajšej strane sedadla, a
to v blízkosti dolnej časti operadla. Spo-
lujazdci v treťom rade môžu popruh po-
tiahnuť a potlačením sedadla Quad do-
predu sklopiť operadlo, a tak získať
prístup k páčke jednoduchého prístupu.
Ak chcete zabezpečiť doplnkový priestor
za sedadlami druhého radu, sedadlá mô-
žete sklopiť dopredu.
Keď je sedadlo v tejto polohe sklopenia
naplocho, potiahnite páčku uvoľnenia
jednoduchého prístup smerom nahor a
sedadlo zdvihnite do želanej polohy.Úchytný remienok vytiahnite zo všitého
vrecúška, ktoré sa nachádza na základni
sedacej časti sedadla.
Remienok umiestnite okolo úchytnej
rukoväte na B-stĺpiku. Pred zabezpeče-
ním remienka upravte objímku na
správne prispôsobenie.Úchytný remienok zabezpečte k vnútor-
nej úchytnej rukoväti, ktorá sa nachádza
na B-stĺpiku. Keď remienok nepouží-
vate, uložte ho do všitého vrecúška,
ktoré sa nachádza na základni sedacej
časti sedadla.
Popruh pre spolujazdcov v treťom rade
Páčka uvoľnenia sklopenia naplocho
Ú chytný remienok
Ú chytná rukoväť B-stĺpika
Ú chytný remienok
131

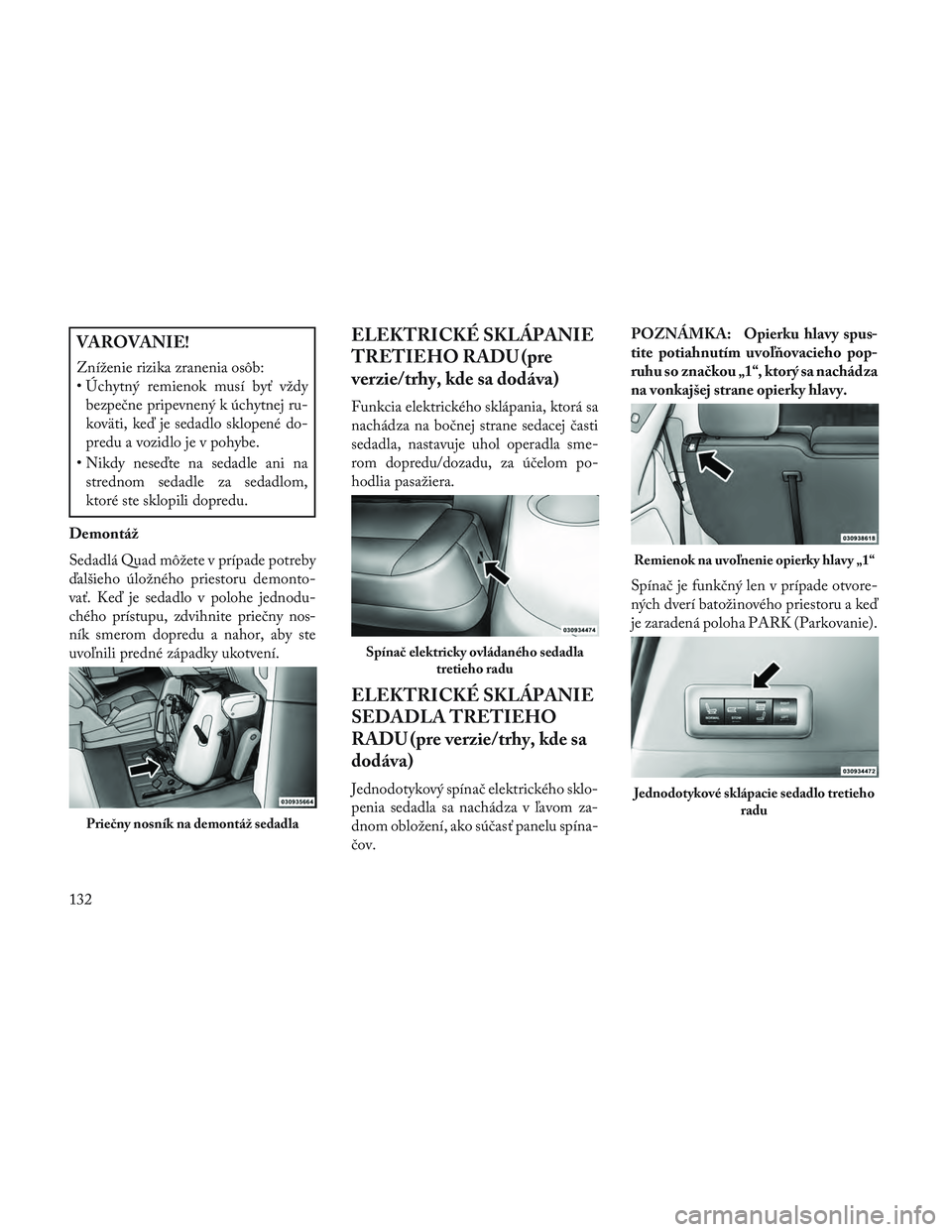

VAROVANIE!
Zníženie rizika zranenia osôb:
• Úchytný remienok musí byť vždybezpečne pripevnený k úchytnej ru-
koväti, keď je sedadlo sklopené do-
predu a vozidlo je v pohybe.
• Nikdy neseďte na sedadle ani na strednom sedadle za sedadlom,
ktoré ste sklopili dopredu.
Demontáž
Sedadlá Quad môžete v prípade potreby
ďalšieho úložného priestoru demonto-
vať. Keď je sedadlo v polohe jednodu-
chého prístupu, zdvihnite priečny nos-
ník smerom dopredu a nahor, aby ste
uvoľnili predné západky ukotvení.
ELEKTRICKÉ SKLÁPANIE
TRETIEHO RADU (pre
verzie/trhy, kde sa dodáva)
Funkcia elektrického sklápania, ktorá sa
nachádza na bočnej strane sedacej časti
sedadla, nastavuje uhol operadla sme-
rom dopredu/dozadu, za účelom po-
hodlia pasažiera.
ELEKTRICKÉ SKLÁPANIE
SEDADLA TRETIEHO
RADU (pre verzie/trhy, kde sa
dodáva)
Jednodotykový spínač elektrického sklo-
penia sedadla sa nachádza v ľavom za-
dnom obložení, ako súčasť panelu spína-
čov. POZNÁMKA: Opierku hlavy spus-
tite potiahnutím uvoľňovacieho pop-
ruhu so značkou „1“, ktorý sa nachádza
na vonkajšej strane opierky hlavy.
Spínač je funkčný len v prípade otvore-
ných dverí batožinového priestoru a keď
je zaradená poloha PARK (Parkovanie).
Priečny nosník na demontáž sedadla
Spínač elektricky ovládaného sedadla
tretieho radu
Remienok na uvoľnenie opierky hlavy „1“
Jednodotykové sklápacie sedadlo tretieho radu
132

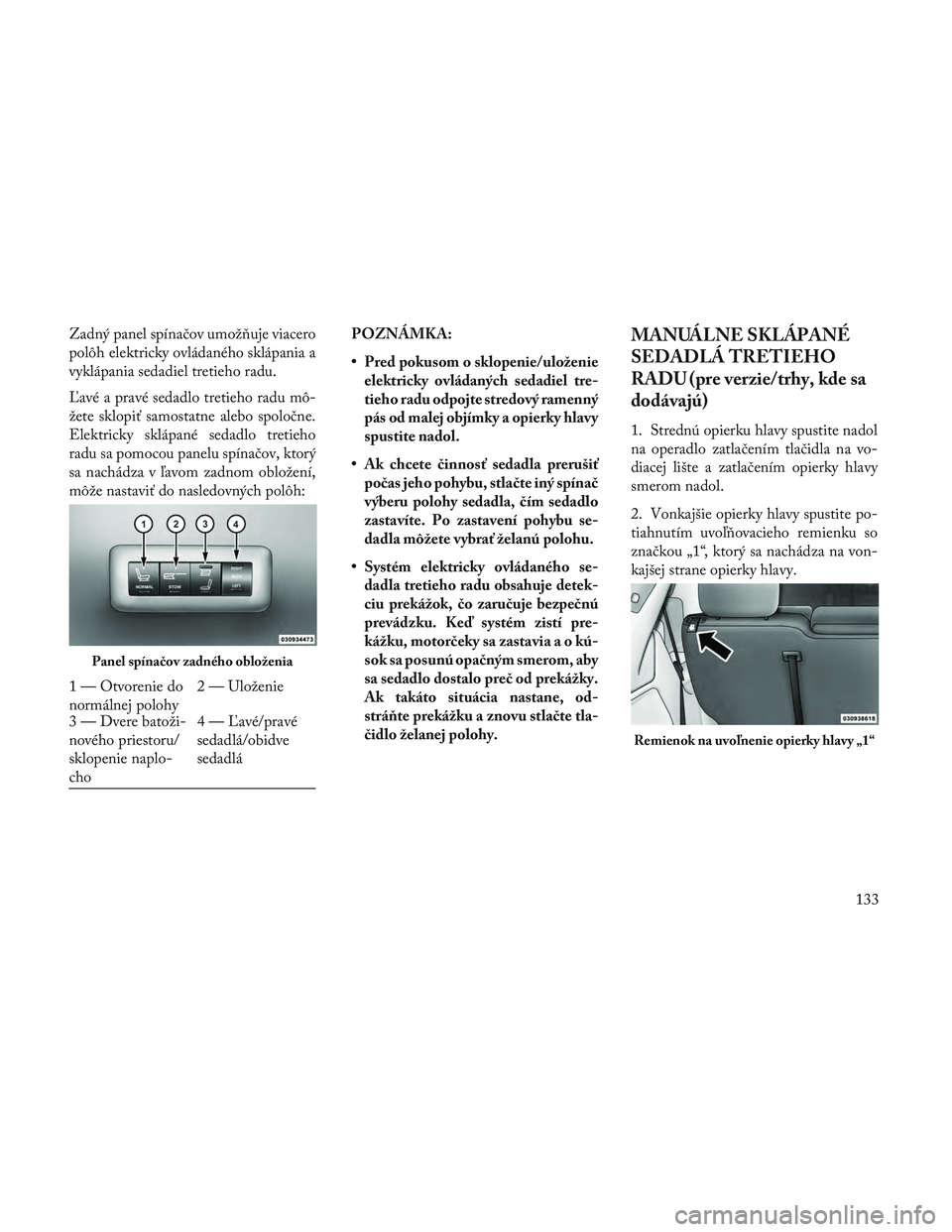

Zadný panel spínačov umož\buje viacero
polôh elektricky ovládaného sklápania a
vyklápania sedadiel tretieho radu.
Ľavé a pravé sedadlo tretieho radu mô-
žete sklopiť samostatne alebo spoločne.
Elektricky sklápané sedadlo tretieho
radu sa pomocou panelu spínačov, ktorý
sa nachádza v ľavom zadnom obložení,
môže nastaviť do nasledovných polôh:POZNÁMKA:
• Pred pokusom o sklopenie/uloženie
elektricky ovládaných sedadiel tre-
tieho radu odpojte stredový ramenný
pás od malej objímky a opierky hlavy
spustite nadol.
• Ak chcete činnosť sedadla prerušiť počas jeho pohybu, stlačte iný spínač
výberu polohy sedadla, čím sedadlo
zastavíte. Po zastavení pohybu se-
dadla môžete vybrať želanú polohu.
• Systém elektricky ovládaného se- dadla tretieho radu obsahuje detek-
ciu prekážok, čo zaručuje bezpečnú
prevádzku. Keď systém zistí pre-
kážku, motorčeky sa zastavi aaokú-
sok sa posunú opačným smerom, aby
sa sedadlo dostalo preč od prekážky.
Ak takáto situácia nastane, od-
stráňte prekážku a znovu stlačte tla-
čidlo želanej polohy.MANUÁLNE SKLÁPANÉ
SEDADLÁ TRETIEHO
RADU (pre verzie/trhy, kde sa
dodávajú)
1. Strednú opierku hlavy spustite nadol
na operadlo zatlačením tlačidla na vo-
diacej lište a zatlačením opierky hlavy
smerom nadol.
2. Vonkajšie opierky hlavy spustite po-
tiahnutím uvoľ\bovacieho remienku so
značkou „1“, ktorý sa nachádza na von-
kajšej strane opierky hlavy.
Panel spínačov zadného obloženia
1 — Otvorenie do
normálnej polohy 2 — Uloženie
3 — Dvere batoži-
nového priestoru/
sklopenie naplo-
cho 4 — Ľavé/pravé
sedadlá/obidve
sedadlá
Remienok na uvoľnenie opierky hlavy „1“
133

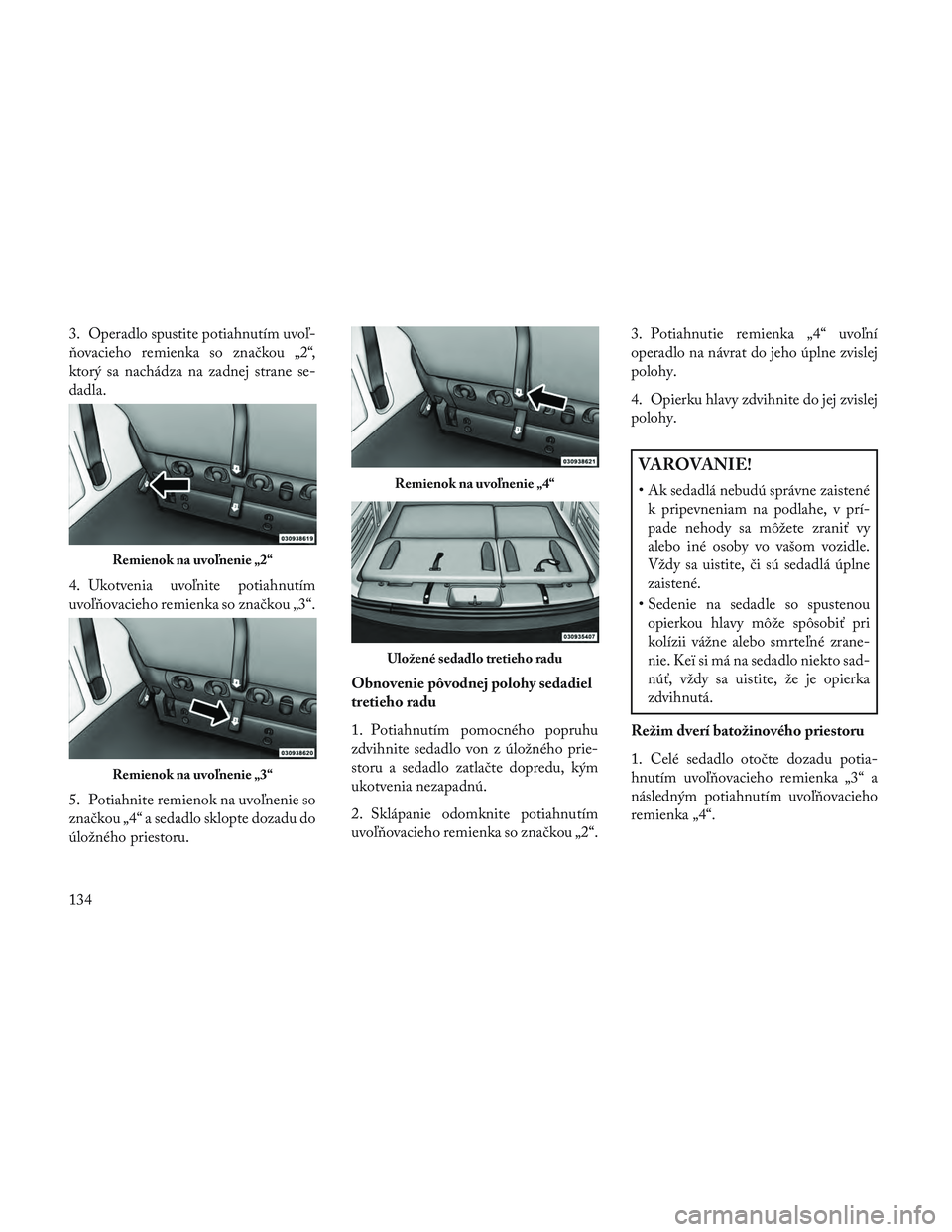

3. Operadlo spustite potiahnutím uvoľ-
\bovacieho remienka so značkou „2“,
ktorý sa nachádza na zadnej strane se-
dadla.
4. Ukotvenia uvoľnite potiahnutím
uvoľ\bovacieho remienka so značkou „3“.
5. Potiahnite remienok na uvoľnenie so
značkou „4“ a sedadlo sklopte dozadu do
úložného priestoru.Obnovenie pôvodnej polohy sedadiel
tretieho radu
1. Potiahnutím pomocného popruhu
zdvihnite sedadlo von z úložného prie-
storu a sedadlo zatlačte dopredu, kým
ukotvenia nezapadnú.
2. Sklápanie odomknite potiahnutím
uvoľ\bovacieho remienka so značkou „2“.3. Potiahnutie remienka „4“ uvoľní
operadlo na návrat do jeho úplne zvislej
polohy.
4. Opierku hlavy zdvihnite do jej zvislej
polohy.
VAROVANIE!
• Ak sedadlá nebudú správne zaistené
k pripevneniam na podlahe, v prí-
pade nehody sa môžete zraniť vy
alebo iné osoby vo vašom vozidle.
Vždy sa uistite, či sú sedadlá úplne
zaistené.
• Sedenie na sedadle so spustenou opierkou hlavy môže spôsobiť pri
kolízii vážne alebo smrteľné zrane-
nie. Keï si má na sedadlo niekto sad-
núť, vždy sa uistite, že je opierka
zdvihnutá.
Režim dverí batožinového priestoru
1. Celé sedadlo otočte dozadu potia-
hnutím uvoľ\bovacieho remienka „3“ a
následným potiahnutím uvoľ\bovacieho
remienka „4“.
Remienok na uvoľnenie „2“
Remienok na uvoľnenie „3“
Remienok na uvoľnenie „4“
Uložené sedadlo tretieho radu
134
