Lancia Ypsilon 2011 Betriebsanleitung (in German)

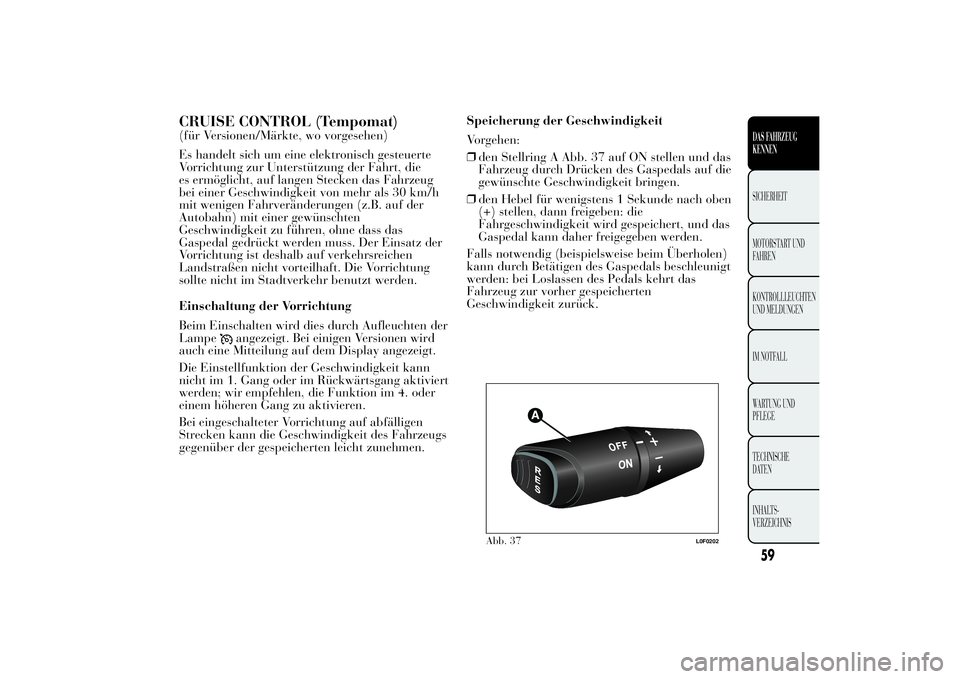

CRUISE CONTROL (Tempomat)(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine elektronisch gesteuerte
Vorrichtung zur Unterstützung der Fahrt, die
es ermöglicht, auf langen Stecken das Fahrzeug
bei einer Geschwindigkeit von mehr als 30 km/h
mit wenigen Fahrveränderungen (z.B. auf der
Autobahn) mit einer gewünschten
Geschwindigkeit zu führen, ohne dass das
Gaspedal gedrückt werden muss. Der Einsatz der
Vorrichtung ist deshalb auf verkehrsreichen
Landstraßen nicht vorteilhaft. Die Vorrichtung
sollte nicht im Stadtverkehr benutzt werden.
Einschaltung der Vorrichtung
Beim Einschalten wird dies durch Aufleuchten der
Lampe
angezeigt. Bei einigen Versionen wird
auch eine Mitteilung auf dem Display angezeigt.
Die Einstellfunktion der Geschwindigkeit kann
nicht im 1. Gang oder im Rückwärtsgang aktiviert
werden; wir empfehlen, die Funktion im 4. oder
einem höheren Gang zu aktivieren.
Bei eingeschalteter Vorrichtung auf abfälligen
Strecken kann die Geschwindigkeit des Fahrzeugs
gegenüber der gespeicherten leicht zunehmen.Speicherung der Geschwindigkeit
Vorgehen:
❒den Stellring A Abb. 37 auf ON stellen und das
Fahrzeug durch Drücken des Gaspedals auf die
gewünschte Geschwindigkeit bringen.
❒den Hebel für wenigstens 1 Sekunde nach oben
(+) stellen, dann freigeben: die
Fahrgeschwindigkeit wird gespeichert, und das
Gaspedal kann daher freigegeben werden.
Falls notwendig (beispielsweise beim Überholen)
kann durch Betätigen des Gaspedals beschleunigt
werden: bei Loslassen des Pedals kehrt das
Fahrzeug zur vorher gespeicherten
Geschwindigkeit zurück.
Abb. 37
L0F0202
59DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Wiederherstellung der gespeicherten
Geschwindigkeit
Wurde die Vorrichtung zum Beispiel durch
Drücken des Brems- oder Kupplungspedals
ausgeschaltet, kann die gespeicherte
Geschwindigkeit wie folgt wieder aufgerufen
werden:
❒allmähliches Beschleunigen bis zum Erreichen
einer Geschwindigkeit nahe der gespeicherten;
❒den Gang einlegen, der bei der Programmierung
der Geschwindigkeit eingelegt war;
❒Taste RES drücken.
Erhöhen der gespeicherten Geschwindigkeit
Die Geschwindigkeitszunahme kann auf zwei
Arten erfolgen:
❒Gaspedal drücken und dann die neue erreichte
Geschwindigkeit speichern;
oder
❒Hebel nach oben verschieben (+).
Jede Aktivierung des Hebels entspricht eine
Geschwindigkeitszunahme von etwa 1 Km/h; wird
der Hebel oben gehalten, verändert sich die
Geschwindigkeit fortlaufend.Verringern der gespeicherten Geschwindigkeit
Die Geschwindigkeitszunahme kann auf zwei
Arten erfolgen:
❒Ausschalten der Vorrichtung und danach
Speicherung der neuen Geschwindigkeit;
oder
❒Hebel nach unten verschieben (-), bis die neue
Geschwindigkeit erreicht ist, die automatisch
gespeichert wird.
Jeder Betätigung des Hebels entspricht eine
Geschwindigkeitsabnahme von ca. 1 km/h, wird
der Hebel ständig nach unten gehalten, verändert
sich die Geschwindigkeit kontinuierlich.
Ausschalten der Vorrichtung
Die Vorrichtung kann vom Fahrer auf folgende
Weise ausgeschaltet werden:
❒Stellring A auf die Position OFF drehen;
❒Abstellen des Motors;
❒Drücken Sie das Bremspedal, die Kupplung
oder das Gaspedal; im letzten Fall wird das
System nicht wirklich ausgeschaltet, aber die
Anfrage nach Beschleunigung hat vor dem
System Vorrang. Die Vorrichtung bleibt auf
jeden Fall aktiv, ohne dass die Taste RES
gedrückt werden muss, um auf die vorherigen
Bedingungen zurückzukehren, nachdem die
Beschleunigung ausgeführt wurde.
60
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

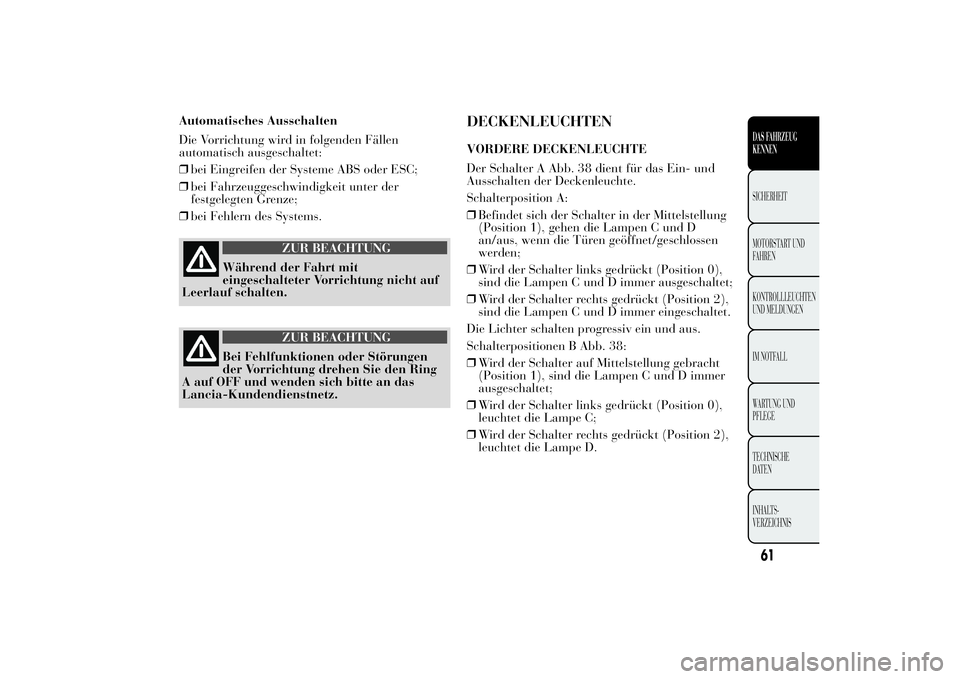

Automatisches Ausschalten
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒bei Eingreifen der Systeme ABS oder ESC;
❒bei Fahrzeuggeschwindigkeit unter der
festgelegten Grenze;
❒bei Fehlern des Systems.
ZUR BEACHTUNG
Während der Fahrt mit
eingeschalteter Vorrichtung nicht auf
Leerlauf schalten.
ZUR BEACHTUNG
Bei Fehlfunktionen oder Störungen
der Vorrichtung drehen Sie den Ring
A auf OFF und wenden sich bitte an das
Lancia-Kundendienstnetz.
DECKENLEUCHTENVORDERE DECKENLEUCHTE
Der Schalter A Abb. 38 dient für das Ein- und
Ausschalten der Deckenleuchte.
Schalterposition A:
❒Befindet sich der Schalter in der Mittelstellung
(Position 1), gehen die Lampen C und D
an/aus, wenn die Türen geöffnet/geschlossen
werden;
❒Wird der Schalter links gedrückt (Position 0),
sind die Lampen C und D immer ausgeschaltet;
❒Wird der Schalter rechts gedrückt (Position 2),
sind die Lampen C und D immer eingeschaltet.
Die Lichter schalten progressiv ein und aus.
Schalterpositionen B Abb. 38:
❒Wird der Schalter auf Mittelstellung gebracht
(Position 1), sind die Lampen C und D immer
ausgeschaltet;
❒Wird der Schalter links gedrückt (Position 0),
leuchtet die Lampe C;
❒Wird der Schalter rechts gedrückt (Position 2),
leuchtet die Lampe D.
61DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

ZUR BEACHTUNG Vergewissern Sie sich vor dem
Aussteigen, dass sich beide Schalter in
Mittelstellung befinden, so dass die Lichter bei
geschlossenen Türen ausgeschaltet sind und das
Entladen der Batterie verhindert wird. Wird der
Schalter in der eingeschalteten Position vergessen,
schaltet die Deckenleuchte 15 Minuten nach
dem Abschalten des Motors automatisch aus.
Armaturenbrettbeleuchtung
Die Armaturenbrettbeleuchtung schaltet, falls
diese Einstellung nicht über das Setup-Menü in
der Instrumententafel verstellt wurde (siehe
Abschnitt "Menüoptionen" in diesem Kapitel),
zusammen mit der vorderen Deckenleuchte.
Diese Einstellung kann über das Setup-Menü der
Instrumententafel verändert werden, damit:❒die Beleuchtung immer aus ist;
❒damit die Einschaltung des Lichtes beim
Einschalten des Fernlichtes angeht (wobei auch
die Lichtstärke eingestellt werden kann).
ZEITSCHALTUNG DER DECKENLEUCHTEN
Bei einigen Versionen stehen zwei
Zeitschaltungslogiken zur Verfügung, um den
Ein-/Ausstieg aus dem Fahrzeug besonders nachts
oder an schlecht beleuchteten Orten zu
vereinfachen.
Zeitschaltung beim Einsteigen
Die Deckenleuchte schalten nach folgender Logik:
❒für etwa 10 Sekunden beim Entriegeln der
Türen,
❒für etwa 3 Minuten beim Öffnen einer der
Türen,
❒für etwa 10 Sekunden beim Schließen der
Türen.
Die Zeitschaltung wird bei Drehen des
Zündschlüssels auf "MAR" unterbrochen.
Zum Ausschalten sind zwei Vorgehensweisen
vorgesehen:
❒Beim Schließen aller Türen wird die
Zeitschaltung für drei Minuten deaktiviert und
eine für 10 Sekunden aktiviert. Diese
Zeitschaltung wird deaktiviert, wenn der
Schlüssel in die Stellung MAR gebracht wird;
Abb. 38
L0F0051
62
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

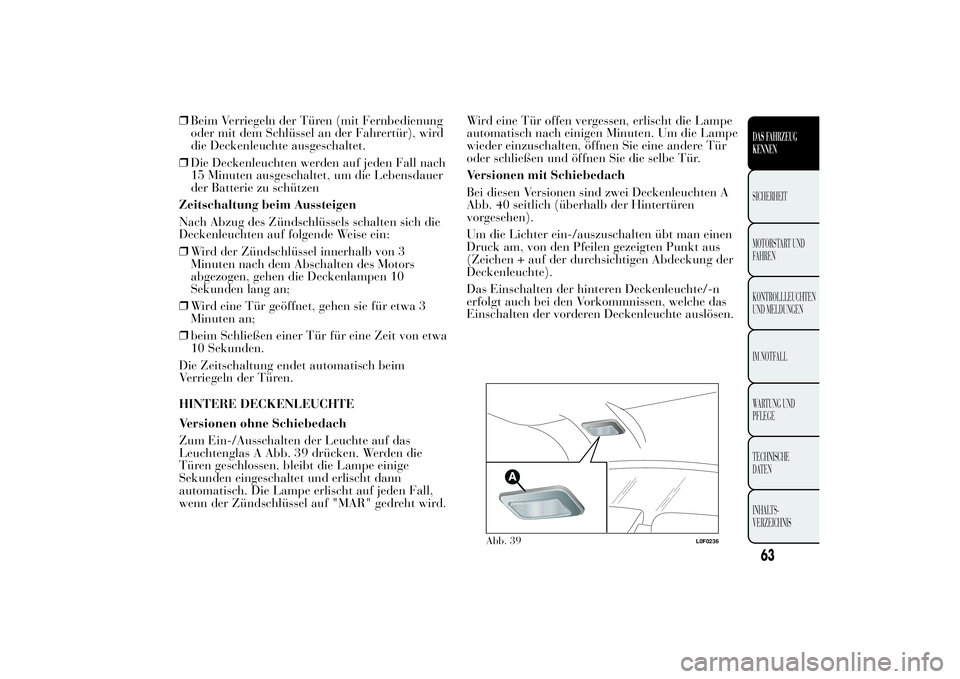

❒Beim Verriegeln der Türen (mit Fernbedienung
oder mit dem Schlüssel an der Fahrertür), wird
die Deckenleuchte ausgeschaltet.
❒Die Deckenleuchten werden auf jeden Fall nach
15 Minuten ausgeschaltet, um die Lebensdauer
der Batterie zu schützen
Zeitschaltung beim Aussteigen
Nach Abzug des Zündschlüssels schalten sich die
Deckenleuchten auf folgende Weise ein:
❒Wird der Zündschlüssel innerhalb von 3
Minuten nach dem Abschalten des Motors
abgezogen, gehen die Deckenlampen 10
Sekunden lang an;
❒Wird eine Tür geöffnet, gehen sie für etwa 3
Minuten an;
❒beim Schließen einer Tür für eine Zeit von etwa
10 Sekunden.
Die Zeitschaltung endet automatisch beim
Verriegeln der Türen.
HINTERE DECKENLEUCHTE
Versionen ohne Schiebedach
Zum Ein-/Ausschalten der Leuchte auf das
Leuchtenglas A Abb. 39 drücken. Werden die
Türen geschlossen, bleibt die Lampe einige
Sekunden eingeschaltet und erlischt dann
automatisch. Die Lampe erlischt auf jeden Fall,
wenn der Zündschlüssel auf "MAR" gedreht wird.Wird eine Tür offen vergessen, erlischt die Lampe
automatisch nach einigen Minuten. Um die Lampe
wieder einzuschalten, öffnen Sie eine andere Tür
oder schließen und öffnen Sie die selbe Tür.
Versionen mit Schiebedach
Bei diesen Versionen sind zwei Deckenleuchten A
Abb. 40 seitlich (überhalb der Hintertüren
vorgesehen).
Um die Lichter ein-/auszuschalten übt man einen
Druck am, von den Pfeilen gezeigten Punkt aus
(Zeichen + auf der durchsichtigen Abdeckung der
Deckenleuchte).
Das Einschalten der hinteren Deckenleuchte/-n
erfolgt auch bei den Vorkommnissen, welche das
Einschalten der vorderen Deckenleuchte auslösen.
Abb. 39
L0F0236
63DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

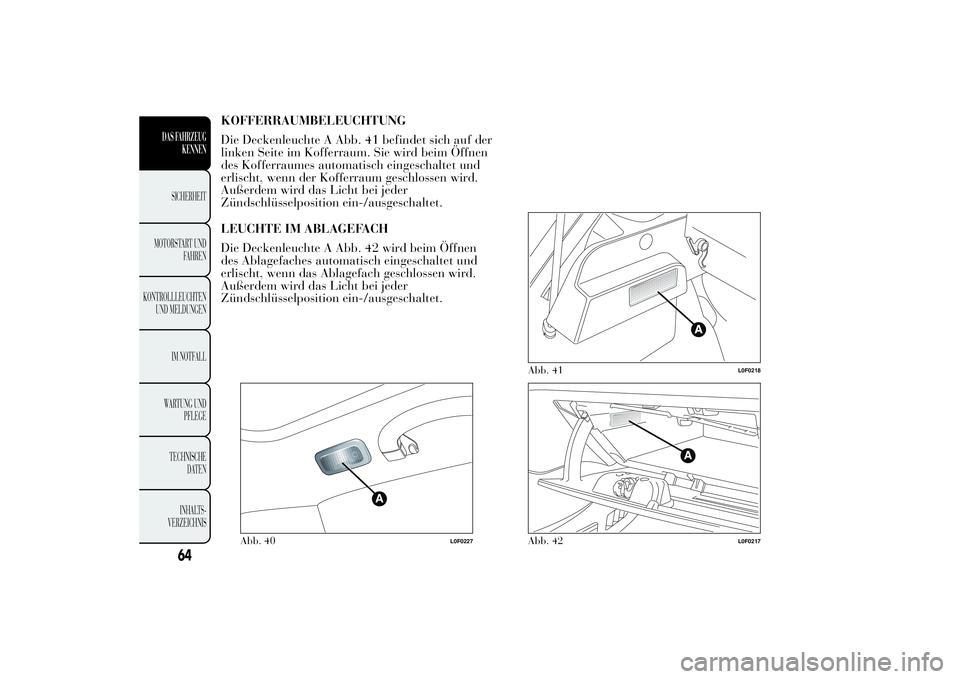

KOFFERRAUMBELEUCHTUNG
Die Deckenleuchte A Abb. 41 befindet sich auf der
linken Seite im Kofferraum. Sie wird beim Öffnen
des Kofferraumes automatisch eingeschaltet und
erlischt, wenn der Kofferraum geschlossen wird.
Außerdem wird das Licht bei jeder
Zündschlüsselposition ein-/ausgeschaltet.
LEUCHTE IM ABLAGEFACH
Die Deckenleuchte A Abb. 42 wird beim Öffnen
des Ablagefaches automatisch eingeschaltet und
erlischt, wenn das Ablagefach geschlossen wird.
Außerdem wird das Licht bei jeder
Zündschlüsselposition ein-/ausgeschaltet.
A
Abb. 40
L0F0227
Abb. 41
L0F0218
Abb. 42
L0F0217
64
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

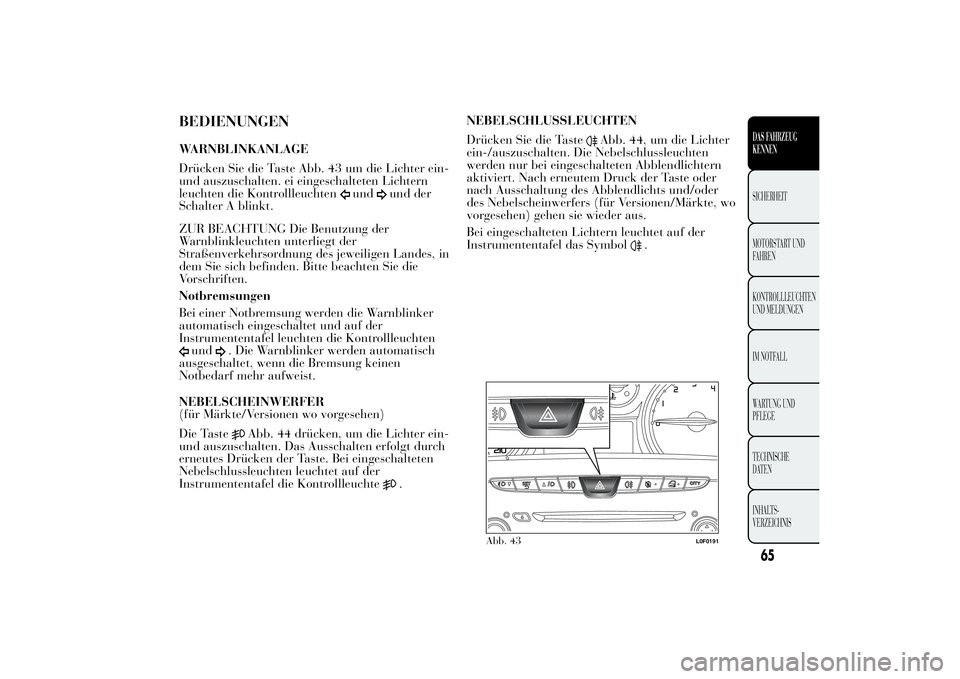

BEDIENUNGENWARNBLINKANLAGE
Drücken Sie die Taste Abb. 43 um die Lichter ein-
und auszuschalten. ei eingeschalteten Lichtern
leuchten die Kontrollleuchten
und
und der
Schalter A blinkt.
ZUR BEACHTUNG Die Benutzung der
Warnblinkleuchten unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in
dem Sie sich befinden. Bitte beachten Sie die
Vorschriften.
Notbremsungen
Bei einer Notbremsung werden die Warnblinker
automatisch eingeschaltet und auf der
Instrumententafel leuchten die Kontrollleuchten
und
. Die Warnblinker werden automatisch
ausgeschaltet, wenn die Bremsung keinen
Notbedarf mehr aufweist.
NEBELSCHEINWERFER
(für Märkte/Versionen wo vorgesehen)
Die Taste
Abb. 44 drücken, um die Lichter ein-
und auszuschalten. Das Ausschalten erfolgt durch
erneutes Drücken der Taste. Bei eingeschalteten
Nebelschlussleuchten leuchtet auf der
Instrumententafel die Kontrollleuchte
.NEBELSCHLUSSLEUCHTEN
Drücken Sie die Taste
Abb. 44, um die Lichter
ein-/auszuschalten. Die Nebelschlussleuchten
werden nur bei eingeschalteten Abblendlichtern
aktiviert. Nach erneutem Druck der Taste oder
nach Ausschaltung des Abblendlichts und/oder
des Nebelscheinwerfers (für Versionen/Märkte, wo
vorgesehen) gehen sie wieder aus.
Bei eingeschalteten Lichtern leuchtet auf der
Instrumententafel das Symbol
.
Abb. 43
L0F0191
65DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

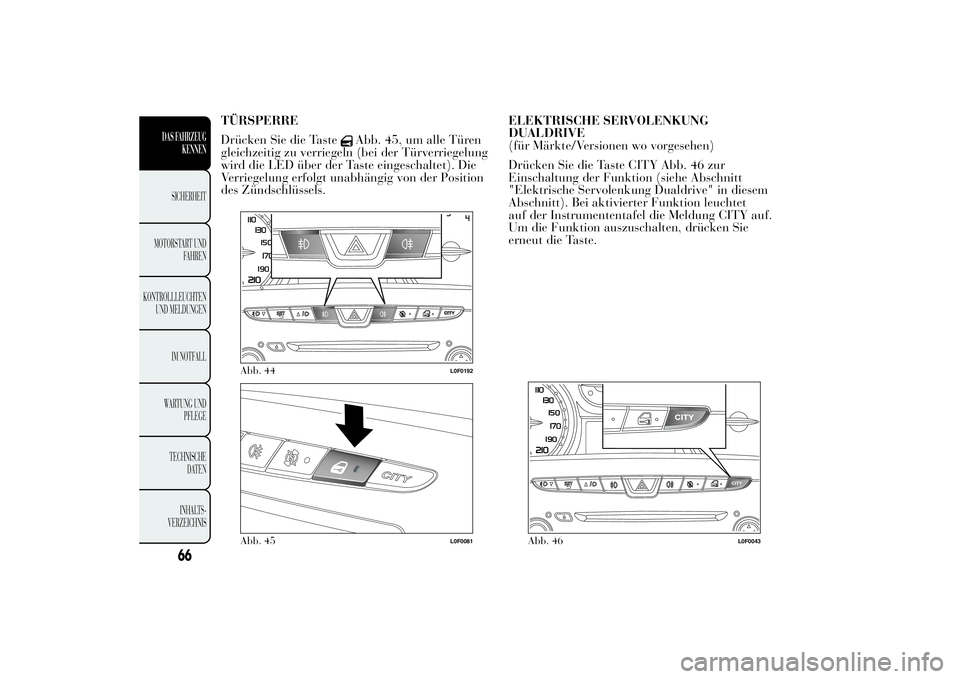

TÜRSPERRE
Drücken Sie die Taste
Abb. 45, um alle Türen
gleichzeitig zu verriegeln (bei der Türverriegelung
wird die LED über der Taste eingeschaltet). Die
Verriegelung erfolgt unabhängig von der Position
des Zündschlüssels.ELEKTRISCHE SERVOLENKUNG
DUALDRIVE
(für Märkte/Versionen wo vorgesehen)
Drücken Sie die Taste CITY Abb. 46 zur
Einschaltung der Funktion (siehe Abschnitt
"Elektrische Servolenkung Dualdrive" in diesem
Abschnitt). Bei aktivierter Funktion leuchtet
auf der Instrumententafel die Meldung CITY auf.
Um die Funktion auszuschalten, drücken Sie
erneut die Taste.
Abb. 44
L0F0192
Abb. 45
L0F0081
Abb. 46
L0F0043
66
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

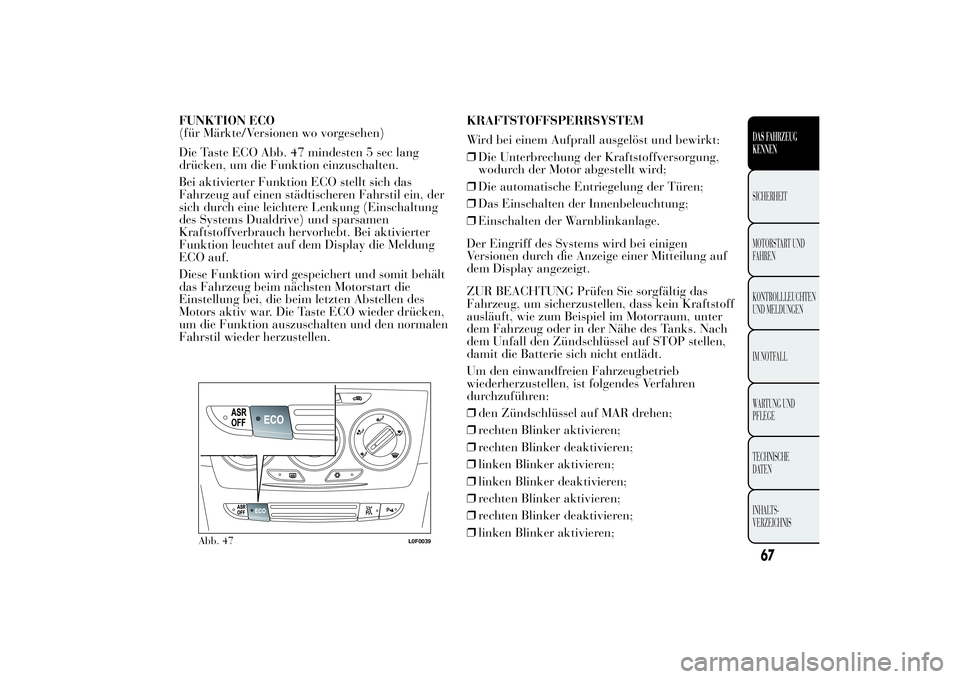

FUNKTION ECO
(für Märkte/Versionen wo vorgesehen)
Die Taste ECO Abb. 47 mindesten 5 sec lang
drücken, um die Funktion einzuschalten.
Bei aktivierter Funktion ECO stellt sich das
Fahrzeug auf einen städtischeren Fahrstil ein, der
sich durch eine leichtere Lenkung (Einschaltung
des Systems Dualdrive) und sparsamen
Kraftstoffverbrauch hervorhebt. Bei aktivierter
Funktion leuchtet auf dem Display die Meldung
ECO auf.
Diese Funktion wird gespeichert und somit behält
das Fahrzeug beim nächsten Motorstart die
Einstellung bei, die beim letzten Abstellen des
Motors aktiv war. Die Taste ECO wieder drücken,
um die Funktion auszuschalten und den normalen
Fahrstil wieder herzustellen.KRAFTSTOFFSPERRSYSTEM
Wird bei einem Aufprall ausgelöst und bewirkt:
❒Die Unterbrechung der Kraftstoffversorgung,
wodurch der Motor abgestellt wird;
❒Die automatische Entriegelung der Türen;
❒Das Einschalten der Innenbeleuchtung;
❒Einschalten der Warnblinkanlage.
Der Eingriff des Systems wird bei einigen
Versionen durch die Anzeige einer Mitteilung auf
dem Display angezeigt.
ZUR BEACHTUNG Prüfen Sie sorgfältig das
Fahrzeug, um sicherzustellen, dass kein Kraftstoff
ausläuft, wie zum Beispiel im Motorraum, unter
dem Fahrzeug oder in der Nähe des Tanks. Nach
dem Unfall den Zündschlüssel auf STOP stellen,
damit die Batterie sich nicht entlädt.
Um den einwandfreien Fahrzeugbetrieb
wiederherzustellen, ist folgendes Verfahren
durchzuführen:
❒den Zündschlüssel auf MAR drehen;
❒rechten Blinker aktivieren;
❒rechten Blinker deaktivieren;
❒linken Blinker aktivieren;
❒linken Blinker deaktivieren;
❒rechten Blinker aktivieren;
❒rechten Blinker deaktivieren;
❒linken Blinker aktivieren;
Abb. 47
L0F0039
67DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

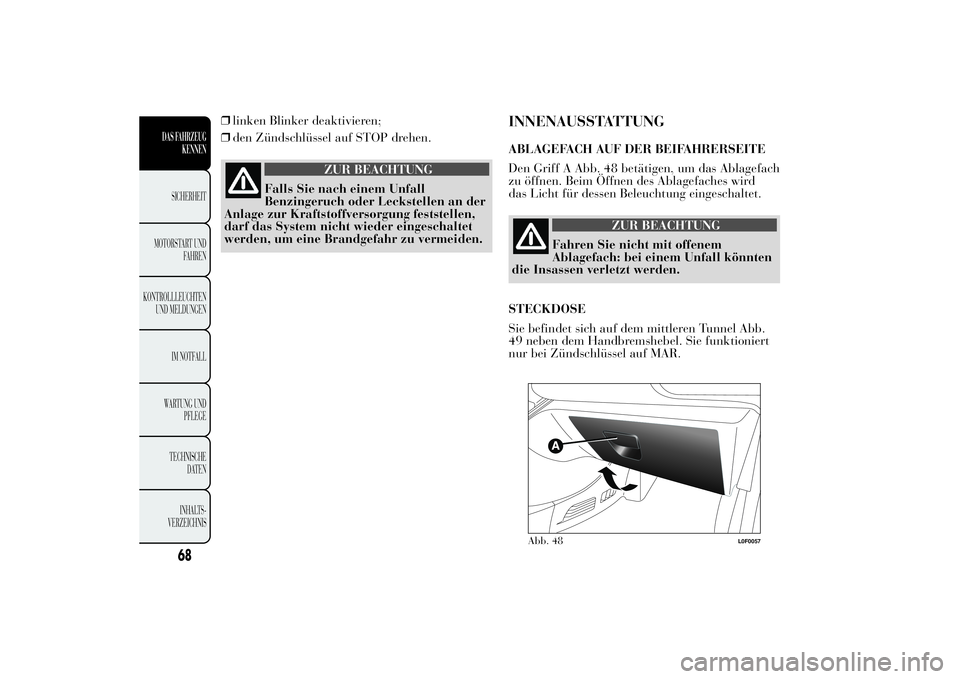

❒linken Blinker deaktivieren;
❒den Zündschlüssel auf STOP drehen.
ZUR BEACHTUNG
Falls Sie nach einem Unfall
Benzingeruch oder Leckstellen an der
Anlage zur Kraftstoffversorgung feststellen,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu vermeiden.
INNENAUSSTATTUNGABLAGEFACH AUF DER BEIFAHRERSEITE
Den Griff A Abb. 48 betätigen, um das Ablagefach
zu öffnen. Beim Öffnen des Ablagefaches wird
das Licht für dessen Beleuchtung eingeschaltet.
ZUR BEACHTUNG
Fahren Sie nicht mit offenem
Ablagefach: bei einem Unfall könnten
die Insassen verletzt werden.
STECKDOSE
Sie befindet sich auf dem mittleren Tunnel Abb.
49 neben dem Handbremshebel. Sie funktioniert
nur bei Zündschlüssel auf MAR.
Abb. 48
L0F0057
68
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
