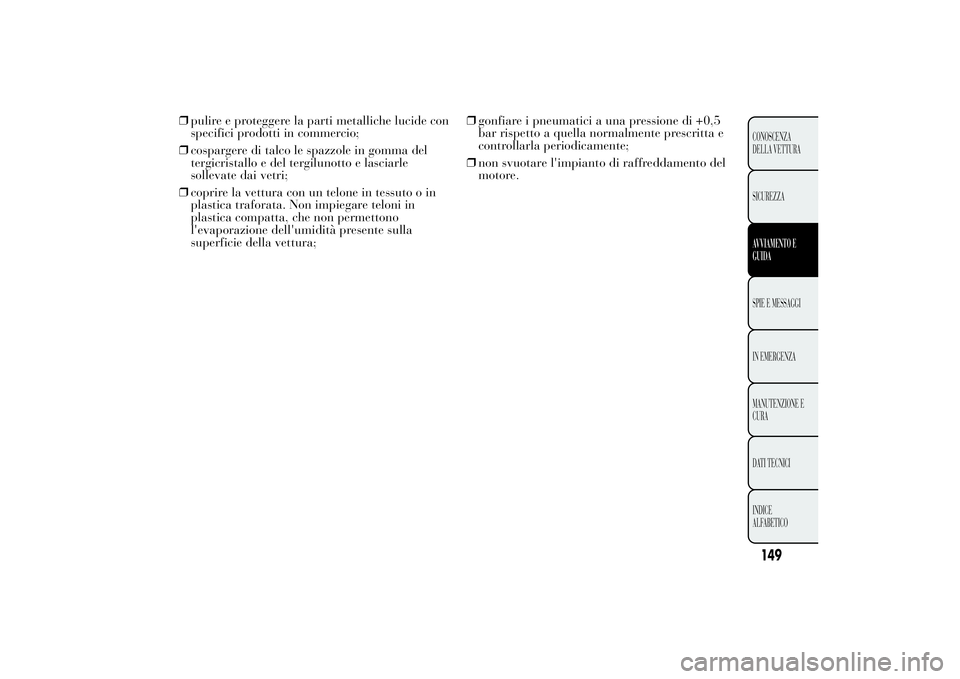

❒pulire e proteggere la parti metalliche lucide con
specifici prodotti in commercio;
❒cospargere di talco le spazzole in gomma del
tergicristallo e del tergilunotto e lasciarle
sollevate dai vetri;
❒coprire la vettura con un telone in tessuto o in
plastica traforata. Non impiegare teloni in
plastica compatta, che non permettono
l'evaporazione dell'umidità presente sulla
superficie della vettura;❒gonfiare i pneumatici a una pressione di +0,5
bar rispetto a quella normalmente prescritta e
controllarla periodicamente;
❒non svuotare l'impianto di raffreddamento del
motore.
149CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

SPIE E MESSAGGI

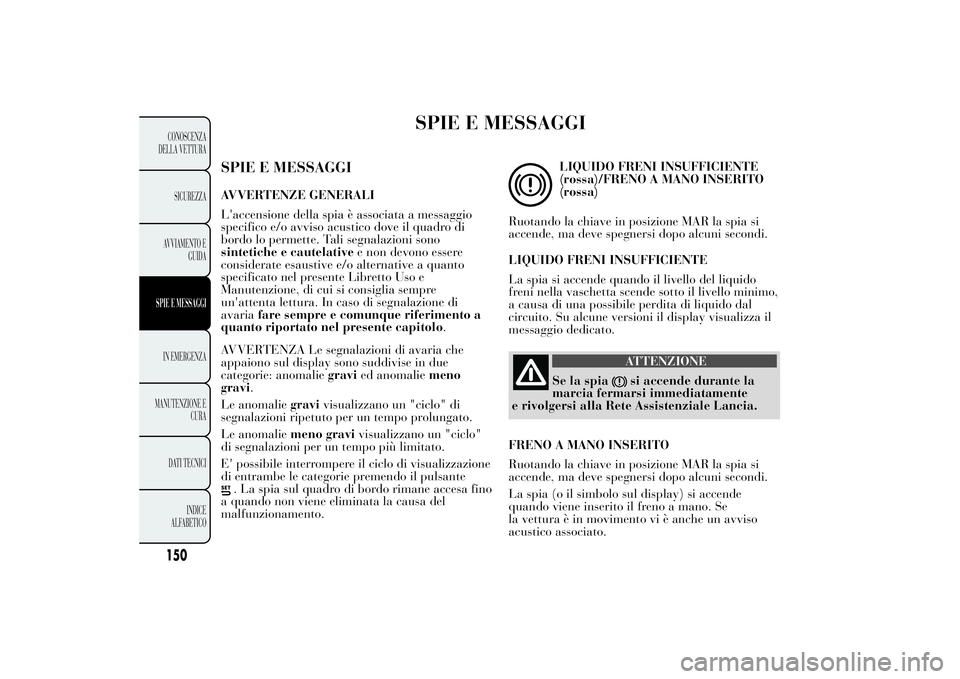

SPIE E MESSAGGIAVVERTENZE GENERALI
L'accensione della spia è associata a messaggio
specifico e/o avviso acustico dove il quadro di
bordo lo permette. Tali segnalazioni sono
sintetiche e cautelativee non devono essere
considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e
Manutenzione, di cui si consiglia sempre
un'attenta lettura. In caso di segnalazione di
avariafare sempre e comunque riferimento a
quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che
appaiono sul display sono suddivise in due
categorie: anomaliegravied anomaliemeno
gravi.
Le anomaliegravivisualizzano un "ciclo" di
segnalazioni ripetuto per un tempo prolungato.
Le anomaliemeno gravivisualizzano un "ciclo"
di segnalazioni per un tempo più limitato.
E' possibile interrompere il ciclo di visualizzazione
di entrambe le categorie premendo il pulsante
. La spia sul quadro di bordo rimane accesa fino
a quando non viene eliminata la causa del
malfunzionamento.
LIQUIDO FRENI INSUFFICIENTE
(rossa)/FRENO A MANO INSERITO
(rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
LIQUIDO FRENI INSUFFICIENTE
La spia si accende quando il livello del liquido
freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal
circuito. Su alcune versioni il display visualizza il
messaggio dedicato.
ATTENZIONE
Se la spia
si accende durante la
marcia fermarsi immediatamente
e rivolgersi alla Rete Assistenziale Lancia.
FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia (o il simbolo sul display) si accende
quando viene inserito il freno a mano. Se
la vettura è in movimento vi è anche un avviso
acustico associato.
150CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

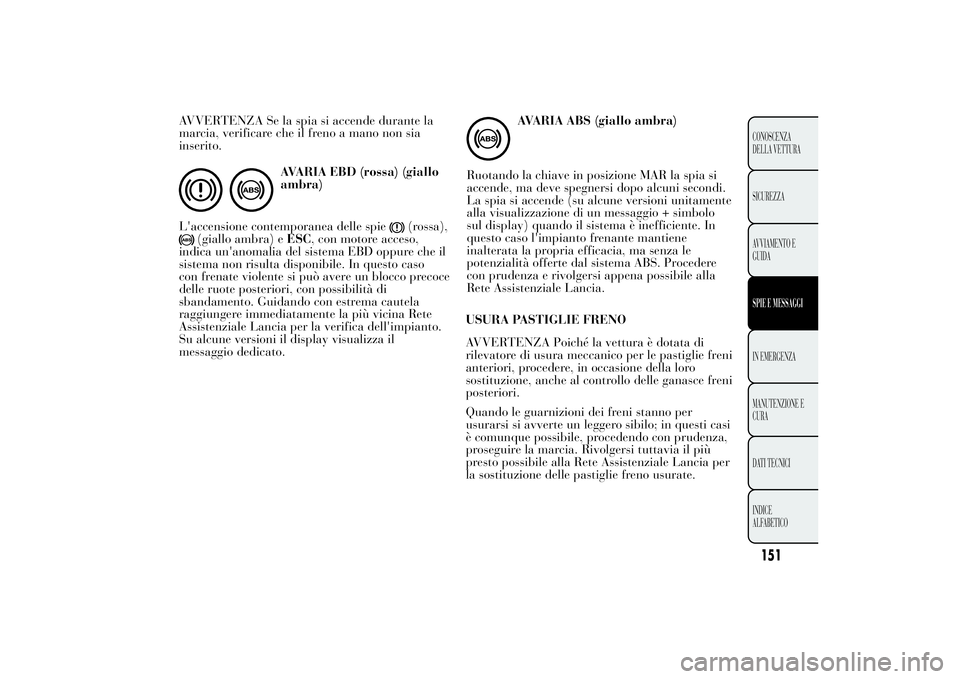

AVVERTENZA Se la spia si accende durante la
marcia, verificare che il freno a mano non sia
inserito.
AVARIA EBD (rossa) (giallo
ambra)
L'accensione contemporanea delle spie
(rossa),
(giallo ambra) eESC, con motore acceso,
indica un'anomalia del sistema EBD oppure che il
sistema non risulta disponibile. In questo caso
con frenate violente si può avere un blocco precoce
delle ruote posteriori, con possibilità di
sbandamento. Guidando con estrema cautela
raggiungere immediatamente la più vicina Rete
Assistenziale Lancia per la verifica dell'impianto.
Su alcune versioni il display visualizza il
messaggio dedicato.
AVARIA ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende (su alcune versioni unitamente
alla visualizzazione di un messaggio + simbolo
sul display) quando il sistema è inefficiente. In
questo caso l'impianto frenante mantiene
inalterata la propria efficacia, ma senza le
potenzialità offerte dal sistema ABS. Procedere
con prudenza e rivolgersi appena possibile alla
Rete Assistenziale Lancia.
151CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO
USURA PASTIGLIE FRENO
AVVERTENZA Poiché la vettura è dotata di
rilevatore di usura meccanico per le pastiglie freni
anteriori, procedere, in occasione della loro
sostituzione, anche al controllo delle ganasce freni
posteriori.
Quando le guarnizioni dei freni stanno per
usurarsi si avverte un leggero sibilo; in questi casi
è comunque possibile, procedendo con prudenza,
proseguire la marcia. Rivolgersi tuttavia il più
presto possibile alla Rete Assistenziale Lancia per
la sostituzione delle pastiglie freno usurate.

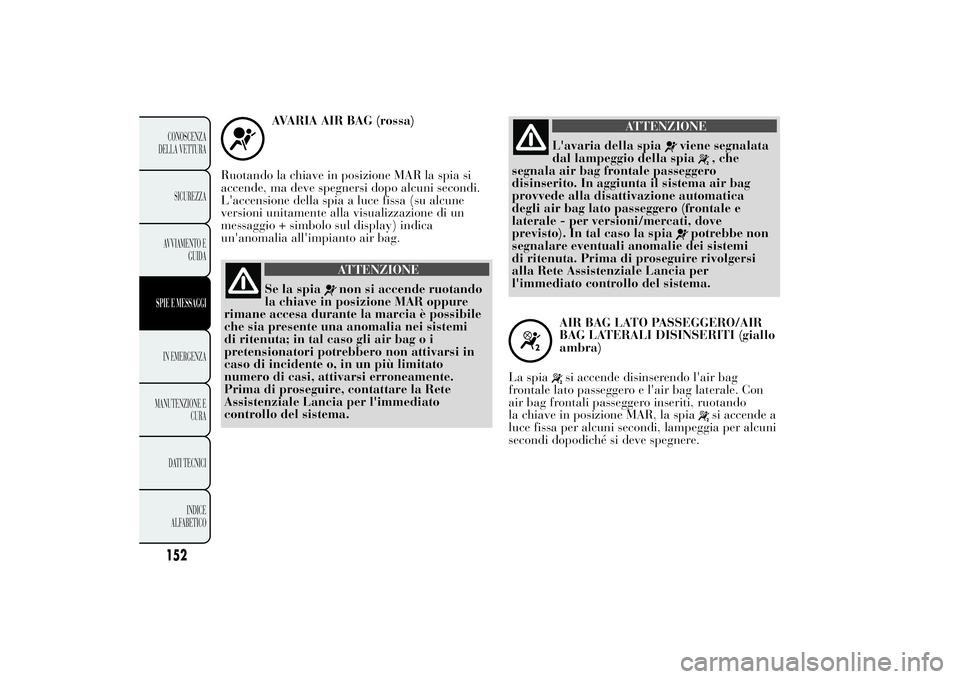

AVARIA AIR BAG (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
L'accensione della spia a luce fissa (su alcune
versioni unitamente alla visualizzazione di un
messaggio + simbolo sul display) indica
un'anomalia all'impianto air bag.
ATTENZIONE
Se la spia
non si accende ruotando
la chiave in posizione MAR oppure
rimane accesa durante la marcia è possibile
che sia presente una anomalia nei sistemi
di ritenuta; in tal caso gli air bag o i
pretensionatori potrebbero non attivarsi in
caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente.
Prima di proseguire, contattare la Rete
Assistenziale Lancia per l'immediato
controllo del sistema.
ATTENZIONE
L'avaria della spia
viene segnalata
dal lampeggio della spia
, che
segnala air bag frontale passeggero
disinserito. In aggiunta il sistema air bag
provvede alla disattivazione automatica
degli air bag lato passeggero (frontale e
laterale - per versioni/mercati, dove
previsto). In tal caso la spia
potrebbe non
segnalare eventuali anomalie dei sistemi
di ritenuta. Prima di proseguire rivolgersi
alla Rete Assistenziale Lancia per
l'immediato controllo del sistema.
AIR BAG LATO PASSEGGERO/AIR
BAG LATERALI DISINSERITI (giallo
ambra)
La spiasi accende disinserendo l'air bag
frontale lato passeggero e l'air bag laterale. Con
air bag frontali passeggero inseriti, ruotando
la chiave in posizione MAR, la spia
si accende a
luce fissa per alcuni secondi, lampeggia per alcuni
secondi dopodiché si deve spegnere.
152CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

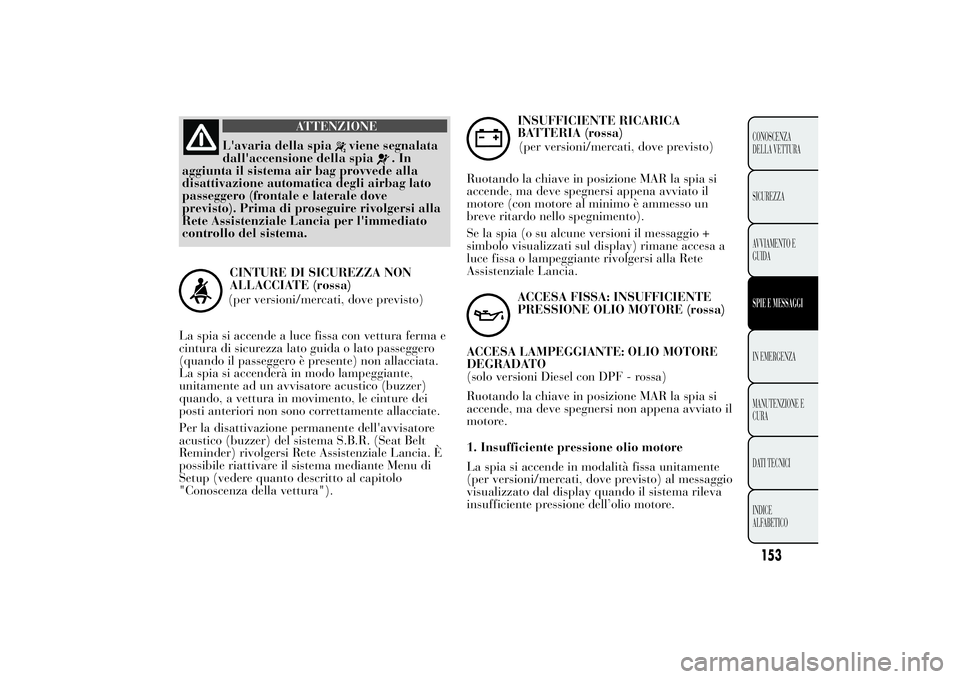

ATTENZIONE
L'avaria della spia
viene segnalata
dall'accensione della spia
.In
aggiunta il sistema air bag provvede alla
disattivazione automatica degli airbag lato
passeggero (frontale e laterale dove
previsto). Prima di proseguire rivolgersi alla
Rete Assistenziale Lancia per l'immediato
controllo del sistema.
CINTURE DI SICUREZZA NON
ALLACCIATE (rossa)
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e
cintura di sicurezza lato guida o lato passeggero
(quando il passeggero è presente) non allacciata.
La spia si accenderà in modo lampeggiante,
unitamente ad un avvisatore acustico (buzzer)
quando, a vettura in movimento, le cinture dei
posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell'avvisatore
acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) rivolgersi Rete Assistenziale Lancia. È
possibile riattivare il sistema mediante Menu di
Setup (vedere quanto descritto al capitolo
"Conoscenza della vettura").
INSUFFICIENTE RICARICA
BATTERIA (rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi appena avviato il
motore (con motore al minimo è ammesso un
breve ritardo nello spegnimento).
Se la spia (o su alcune versioni il messaggio +
simbolo visualizzati sul display) rimane accesa a
luce fissa o lampeggiante rivolgersi alla Rete
Assistenziale Lancia.ACCESA FISSA: INSUFFICIENTE
PRESSIONE OLIO MOTORE (rossa)
ACCESA LAMPEGGIANTE: OLIO MOTORE
DEGRADATO
(solo versioni Diesel con DPF - rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi non appena avviato il
motore.
1. Insufficiente pressione olio motore
La spia si accende in modalità fissa unitamente
(per versioni/mercati, dove previsto) al messaggio
visualizzato dal display quando il sistema rileva
insufficiente pressione dell’olio motore.
153CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

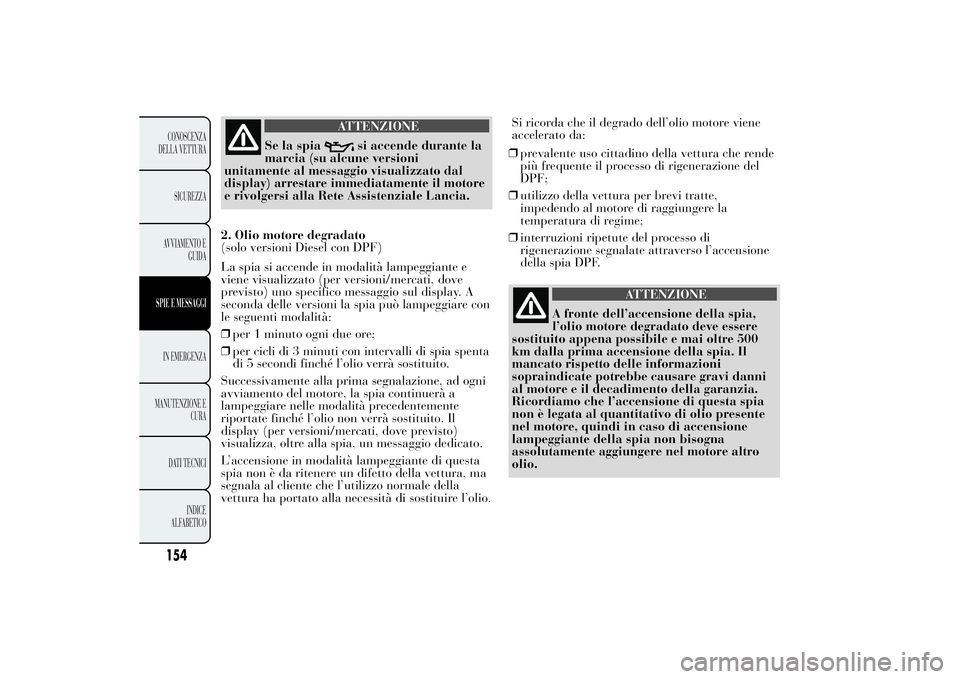

ATTENZIONE
Se la spia
si accende durante la
marcia (su alcune versioni
unitamente al messaggio visualizzato dal
display) arrestare immediatamente il motore
e rivolgersi alla Rete Assistenziale Lancia.
2. Olio motore degradato
(solo versioni Diesel con DPF)
La spia si accende in modalità lampeggiante e
viene visualizzato (per versioni/mercati, dove
previsto) uno specifico messaggio sul display. A
seconda delle versioni la spia può lampeggiare con
le seguenti modalità:
❒per 1 minuto ogni due ore;
❒per cicli di 3 minuti con intervalli di spia spenta
di 5 secondi finché l’olio verrà sostituito.
Successivamente alla prima segnalazione, ad ogni
avviamento del motore, la spia continuerà a
lampeggiare nelle modalità precedentemente
riportate finché l’olio non verrà sostituito. Il
display (per versioni/mercati, dove previsto)
visualizza, oltre alla spia, un messaggio dedicato.
L’accensione in modalità lampeggiante di questa
spia non è da ritenere un difetto della vettura, ma
segnala al cliente che l’utilizzo normale della
vettura ha portato alla necessità di sostituire l’olio.Si ricorda che il degrado dell’olio motore viene
accelerato da:
❒prevalente uso cittadino della vettura che rende
più frequente il processo di rigenerazione del
DPF;
❒utilizzo della vettura per brevi tratte,
impedendo al motore di raggiungere la
temperatura di regime;
❒interruzioni ripetute del processo di
rigenerazione segnalate attraverso l’accensione
della spia DPF.
ATTENZIONE
A fronte dell’accensione della spia,
l’olio motore degradato
deve essere
sostituito appena possibile e mai oltre 500
km dalla prima accensione della spia. Il
mancato rispetto delle informazioni
sopraindicate potrebbe causare gravi danni
al motore e il decadimento della garanzia.
Ricordiamo che l’accensione di questa spia
non è legata al quantitativo di olio presente
nel motore, quindi in caso di accensione
lampeggiante della spia non bisogna
assolutamente aggiungere nel motore altro
olio.
154CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

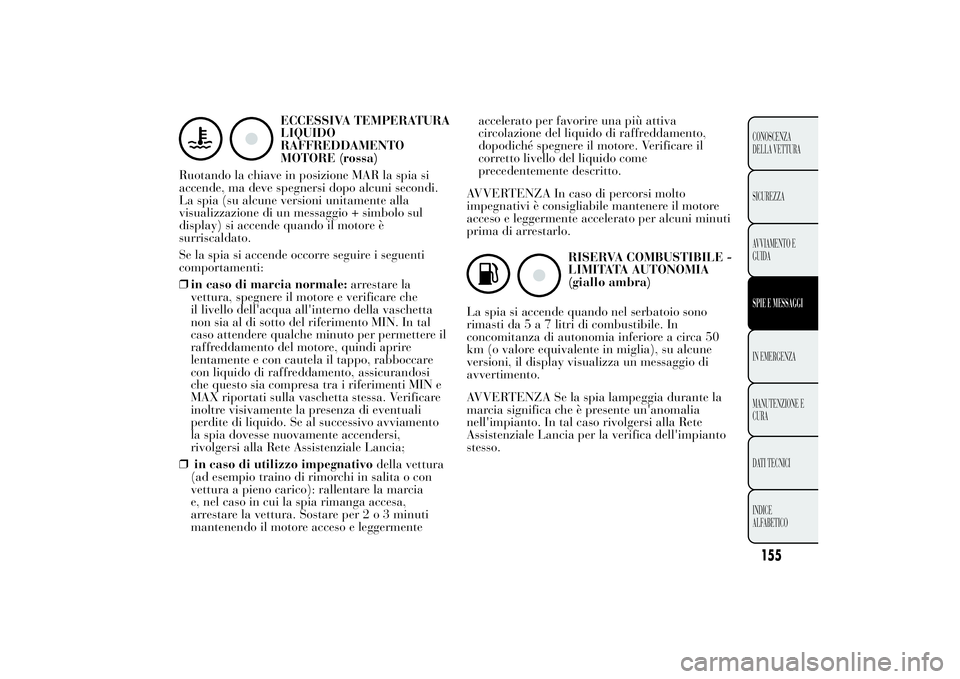

ECCESSIVA TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia (su alcune versioni unitamente alla
visualizzazione di un messaggio + simbolo sul
display) si accende quando il motore è
surriscaldato.
Se la spia si accende occorre seguire i seguenti
comportamenti:
❒in caso di marcia normale:arrestare la
vettura, spegnere il motore e verificare che
il livello dell'acqua all'interno della vaschetta
non sia al di sotto del riferimento MIN. In tal
caso attendere qualche minuto per permettere il
raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare
con liquido di raffreddamento, assicurandosi
che questo sia compresa tra i riferimenti MIN e
MAX riportati sulla vaschetta stessa. Verificare
inoltre visivamente la presenza di eventuali
perdite di liquido. Se al successivo avviamento
la spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Lancia;
❒in caso di utilizzo impegnativodella vettura
(ad esempio traino di rimorchi in salita o con
vettura a pieno carico): rallentare la marcia
e, nel caso in cui la spia rimanga accesa,
arrestare la vettura. Sostare per2o3minuti
mantenendo il motore acceso e leggermenteaccelerato per favorire una più attiva
circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il
corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il motore
acceso e leggermente accelerato per alcuni minuti
prima di arrestarlo.
RISERVA COMBUSTIBILE -
LIMITATA AUTONOMIA
(giallo ambra)
La spia si accende quando nel serbatoio sono
rimasti da5a7litri di combustibile. In
concomitanza di autonomia inferiore a circa 50
km (o valore equivalente in miglia), su alcune
versioni, il display visualizza un messaggio di
avvertimento.
AVVERTENZA Se la spia lampeggia durante la
marcia significa che è presente un'anomalia
nell'impianto. In tal caso rivolgersi alla Rete
Assistenziale Lancia per la verifica dell'impianto
stesso.
155CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

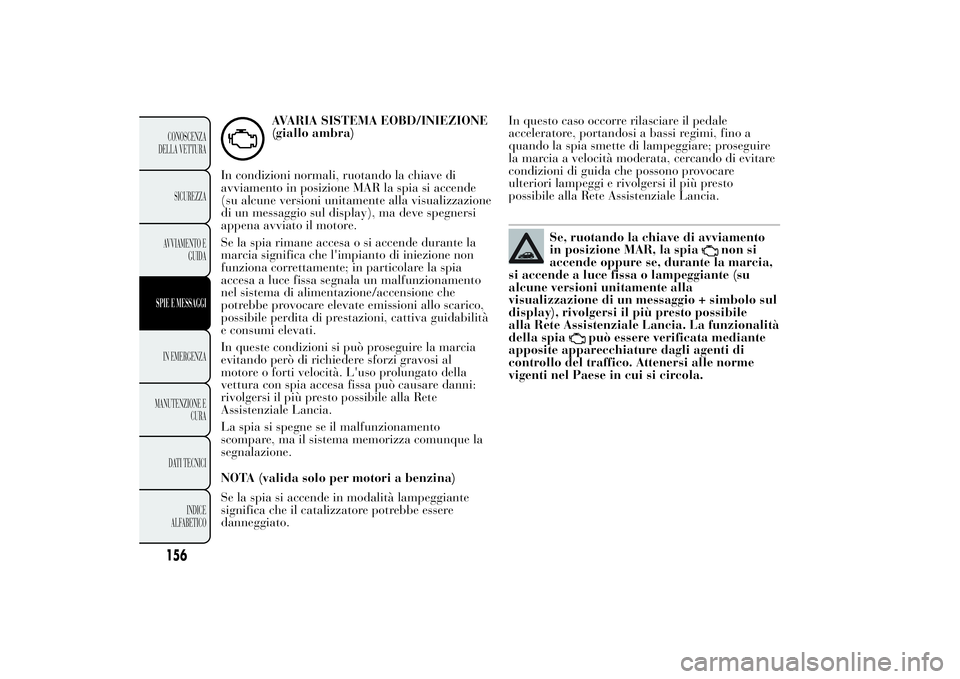

AVARIA SISTEMA EOBD/INIEZIONE
(giallo ambra)
In condizioni normali, ruotando la chiave di
avviamento in posizione MAR la spia si accende
(su alcune versioni unitamente alla visualizzazione
di un messaggio sul display), ma deve spegnersi
appena avviato il motore.
Se la spia rimane accesa o si accende durante la
marcia significa che l'impianto di iniezione non
funziona correttamente; in particolare la spia
accesa a luce fissa segnala un malfunzionamento
nel sistema di alimentazione/accensione che
potrebbe provocare elevate emissioni allo scarico,
possibile perdita di prestazioni, cattiva guidabilità
e consumi elevati.
In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al
motore o forti velocità. L'uso prolungato della
vettura con spia accesa fissa può causare danni:
rivolgersi il più presto possibile alla Rete
Assistenziale Lancia.
La spia si spegne se il malfunzionamento
scompare, ma il sistema memorizza comunque la
segnalazione.
NOTA (valida solo per motori a benzina)
Se la spia si accende in modalità lampeggiante
significa che il catalizzatore potrebbe essere
danneggiato.In questo caso occorre rilasciare il pedale
acceleratore, portandosi a bassi regimi, fino a
quando la spia smette di lampeggiare; proseguire
la marcia a velocità moderata, cercando di evitare
condizioni di guida che possono provocare
ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Lancia.
Se, ruotando la chiave di avviamento
in posizione MAR, la spia
non si
accende oppure se, durante la marcia,
si accende a luce fissa o lampeggiante (su
alcune versioni unitamente alla
visualizzazione di un messaggio + simbolo sul
display), rivolgersi il più presto possibile
alla Rete Assistenziale Lancia. La funzionalità
della spia
può essere verificata mediante
apposite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle norme
vigenti nel Paese in cui si circola.
156CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

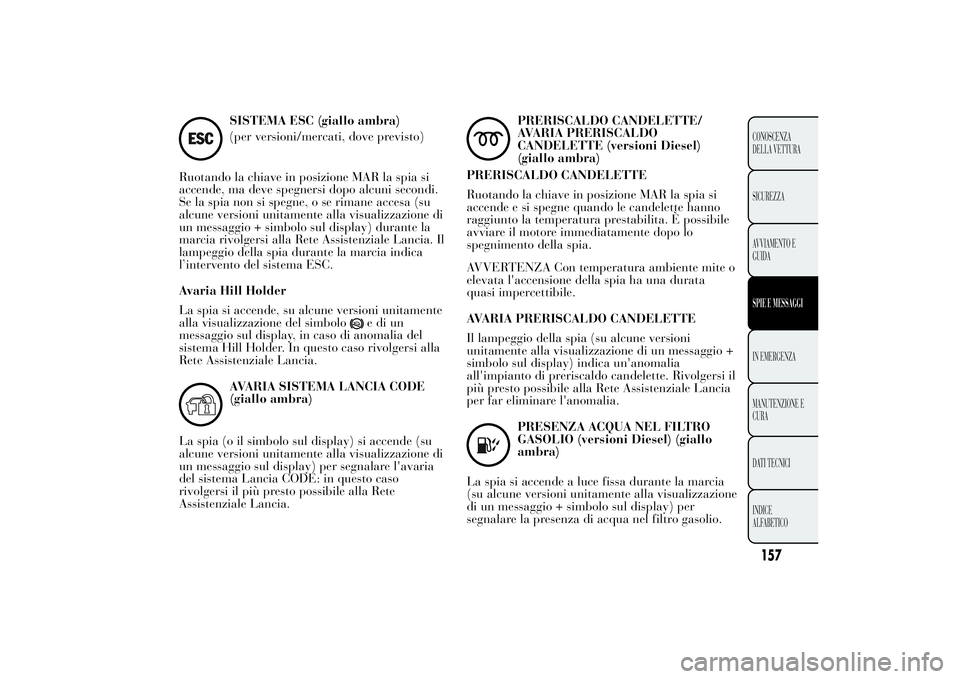

SISTEMA ESC (giallo ambra)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
Se la spia non si spegne, o se rimane accesa (su
alcune versioni unitamente alla visualizzazione di
un messaggio + simbolo sul display) durante la
marcia rivolgersi alla Rete Assistenziale Lancia. Il
lampeggio della spia durante la marcia indica
l’intervento del sistema ESC.
Avaria Hill Holder
La spia si accende, su alcune versioni unitamente
alla visualizzazione del simbolo
ediun
messaggio sul display, in caso di anomalia del
sistema Hill Holder. In questo caso rivolgersi alla
Rete Assistenziale Lancia.
AVARIA SISTEMA LANCIA CODE
(giallo ambra)
La spia (o il simbolo sul display) si accende (su
alcune versioni unitamente alla visualizzazione di
un messaggio sul display) per segnalare l'avaria
del sistema Lancia CODE: in questo caso
rivolgersi il più presto possibile alla Rete
Assistenziale Lancia.
PRERISCALDO CANDELETTE/
AVARIA PRERISCALDO
CANDELETTE (versioni Diesel)
(giallo ambra)
PRERISCALDO CANDELETTE
Ruotando la chiave in posizione MAR la spia si
accende e si spegne quando le candelette hanno
raggiunto la temperatura prestabilita. È possibile
avviare il motore immediatamente dopo lo
spegnimento della spia.
AVVERTENZA Con temperatura ambiente mite o
elevata l'accensione della spia ha una durata
quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE
Il lampeggio della spia (su alcune versioni
unitamente alla visualizzazione di un messaggio +
simbolo sul display) indica un'anomalia
all'impianto di preriscaldo candelette. Rivolgersi il
più presto possibile alla Rete Assistenziale Lancia
per far eliminare l'anomalia.PRESENZA ACQUA NEL FILTRO
GASOLIO (versioni Diesel) (giallo
ambra)
La spia si accende a luce fissa durante la marcia
(su alcune versioni unitamente alla visualizzazione
di un messaggio + simbolo sul display) per
segnalare la presenza di acqua nel filtro gasolio.
157CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDASPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO

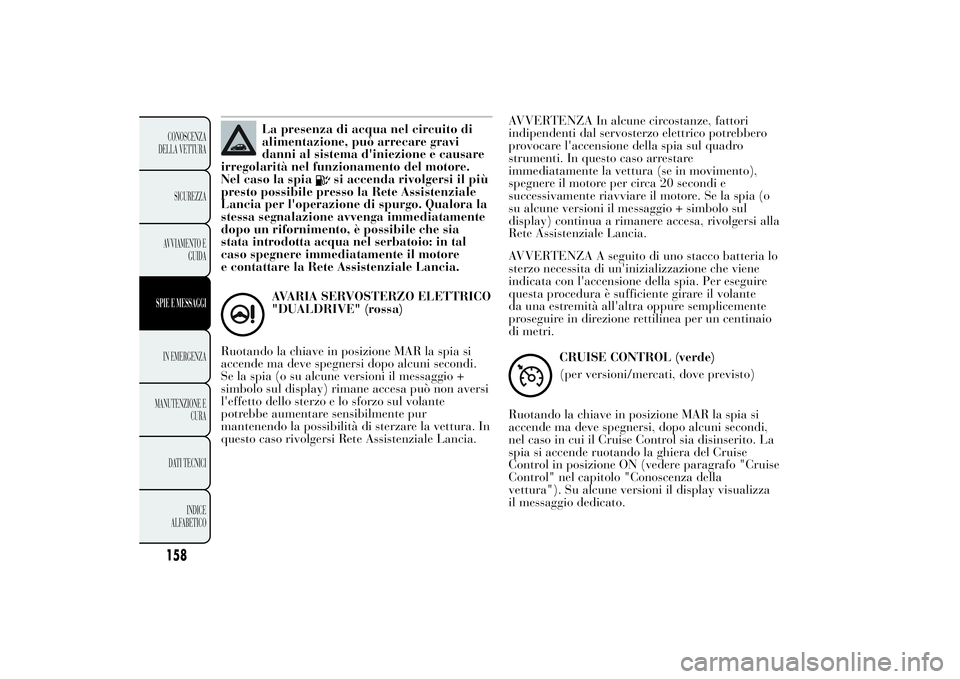

La presenza di acqua nel circuito di
alimentazione, può arrecare gravi
danni al sistema d'iniezione e causare
irregolarità nel funzionamento del motore.
Nel caso la spia
si accenda rivolgersi il più
presto possibile presso la Rete Assistenziale
Lancia per l'operazione di spurgo. Qualora la
stessa segnalazione avvenga immediatamente
dopo un rifornimento, è possibile che sia
stata introdotta acqua nel serbatoio: in tal
caso spegnere immediatamente il motore
e contattare la Rete Assistenziale Lancia.
AVARIA SERVOSTERZO ELETTRICO
"DUALDRIVE" (rossa)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
Se la spia (o su alcune versioni il messaggio +
simbolo sul display) rimane accesa può non aversi
l'effetto dello sterzo e lo sforzo sul volante
potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura. In
questo caso rivolgersi Rete Assistenziale Lancia.AVVERTENZA In alcune circostanze, fattori
indipendenti dal servosterzo elettrico potrebbero
provocare l'accensione della spia sul quadro
strumenti. In questo caso arrestare
immediatamente la vettura (se in movimento),
spegnere il motore per circa 20 secondi e
successivamente riavviare il motore. Se la spia (o
su alcune versioni il messaggio + simbolo sul
display) continua a rimanere accesa, rivolgersi alla
Rete Assistenziale Lancia.
AVVERTENZA A seguito di uno stacco batteria lo
sterzo necessita di un'inizializzazione che viene
indicata con l'accensione della spia. Per eseguire
questa procedura è sufficiente girare il volante
da una estremità all'altra oppure semplicemente
proseguire in direzione rettilinea per un centinaio
di metri.
CRUISE CONTROL (verde)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi, dopo alcuni secondi,
nel caso in cui il Cruise Control sia disinserito. La
spia si accende ruotando la ghiera del Cruise
Control in posizione ON (vedere paragrafo "Cruise
Control" nel capitolo "Conoscenza della
vettura"). Su alcune versioni il display visualizza
il messaggio dedicato.
158CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZA
MANUTENZIONE
E
CURA
DATITECNICI
INDICE
ALFABETICO
