Lancia Ypsilon 2011 Notice d'entretien (in French)

SYSTÈME S.B.R. (Seat Belt Reminder)Il se compose d'un dispositif qui, en faisant
clignoter le témoin
sur le combiné de bord et en
émettant un signal sonore intermittent, avertit le
conducteur et le passager avant que les ceintures
de sécurité ne sont pas bouclées.
Certaines versions sont également équipées d'une
platine (prévue à la place du témoin sur le
combiné de bord) située au-dessus du rétroviseur
d'habitacle fig. 93 qui signale, visuellement et
acoustiquement, que les passagers des places
avant et arrière n'ont pas bouclé leur ceinture de
sécurité.
Pour la désactivation permanente, s'adresser au
Réseau Après-vente Lancia. Pour réactiver le
système S.B.R., utiliser exclusivement le Menu de
configuration de l'écran (voir chapitre «
Connaissance du véhicule »).
fig. 92
L0F0260
fig. 93
L0F0225
119CONNAISSANCE DU
VÉHICULESÉCURITÉDÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

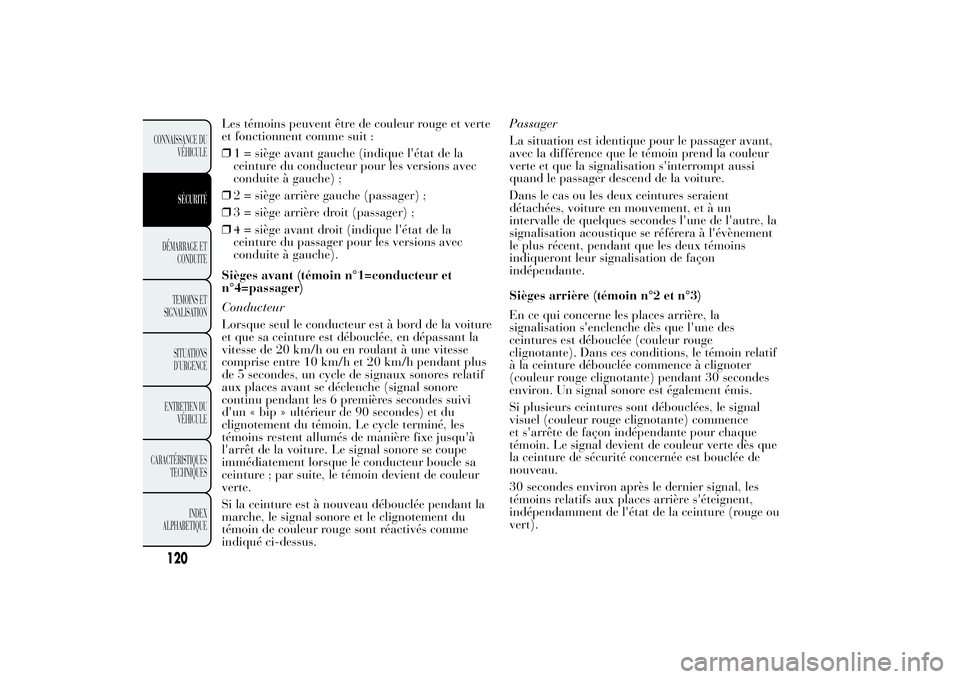

Les témoins peuvent être de couleur rouge et verte
et fonctionnent comme suit :
❒1 = siège avant gauche (indique l'état de la
ceinture du conducteur pour les versions avec
conduite à gauche) ;
❒2 = siège arrière gauche (passager) ;
❒3 = siège arrière droit (passager) ;
❒4 = siège avant droit (indique l'état de la
ceinture du passager pour les versions avec
conduite à gauche).
Sièges avant (témoin n°1=conducteur et
n°4=passager)
Conducteur
Lorsque seul le conducteur est à bord de la voiture
et que sa ceinture est débouclée, en dépassant la
vitesse de 20 km/h ou en roulant à une vitesse
comprise entre 10 km/h et 20 km/h pendant plus
de 5 secondes, un cycle de signaux sonores relatif
aux places avant se déclenche (signal sonore
continu pendant les 6 premières secondes suivi
d'un « bip » ultérieur de 90 secondes) et du
clignotement du témoin. Le cycle terminé, les
témoins restent allumés de manière fixe jusqu'à
l'arrêt de la voiture. Le signal sonore se coupe
immédiatement lorsque le conducteur boucle sa
ceinture ; par suite, le témoin devient de couleur
verte.
Si la ceinture est à nouveau débouclée pendant la
marche, le signal sonore et le clignotement du
témoin de couleur rouge sont réactivés comme
indiqué ci-dessus.Passager
La situation est identique pour le passager avant,
avec la différence que le témoin prend la couleur
verte et que la signalisation s'interrompt aussi
quand le passager descend de la voiture.
Dans le cas ou les deux ceintures seraient
détachées, voiture en mouvement, et à un
intervalle de quelques secondes l'une de l'autre, la
signalisation acoustique se référera à l'évènement
le plus récent, pendant que les deux témoins
indiqueront leur signalisation de façon
indépendante.
Sièges arrière (témoin n°2 et n°3)
En ce qui concerne les places arrière, la
signalisation s'enclenche dès que l'une des
ceintures est débouclée (couleur rouge
clignotante). Dans ces conditions, le témoin relatif
à la ceinture débouclée commence à clignoter
(couleur rouge clignotante) pendant 30 secondes
environ. Un signal sonore est également émis.
Si plusieurs ceintures sont débouclées, le signal
visuel (couleur rouge clignotante) commence
et s'arrête de façon indépendante pour chaque
témoin. Le signal devient de couleur verte dès que
la ceinture de sécurité concernée est bouclée de
nouveau.
30 secondes environ après le dernier signal, les
témoins relatifs aux places arrière s'éteignent,
indépendamment de l'état de la ceinture (rouge ou
vert).
120
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

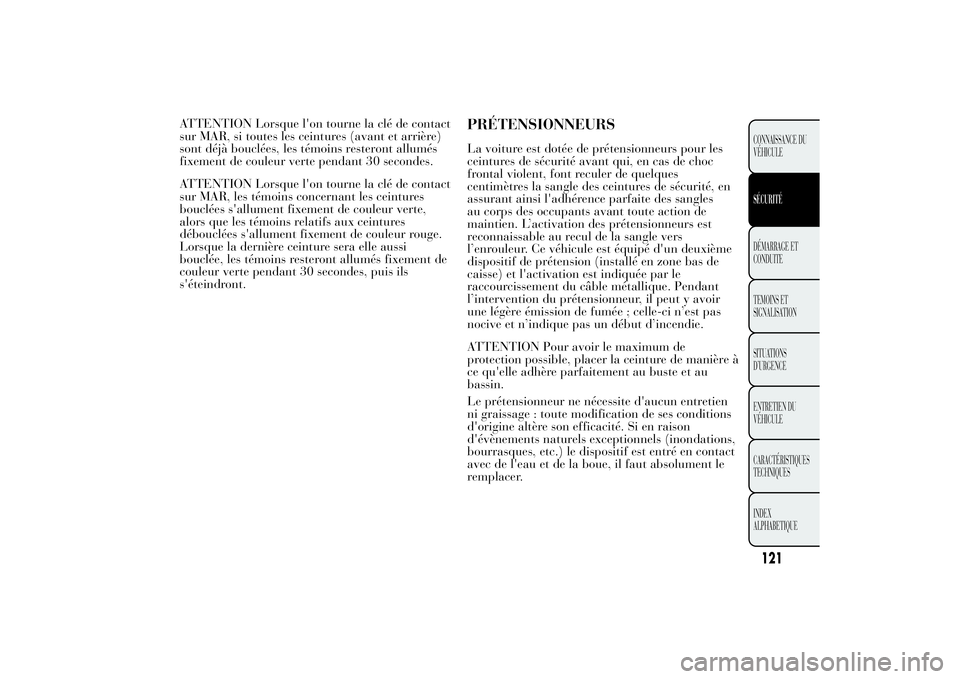

ATTENTION Lorsque l'on tourne la clé de contact
sur MAR, si toutes les ceintures (avant et arrière)
sont déjà bouclées, les témoins resteront allumés
fixement de couleur verte pendant 30 secondes.
ATTENTION Lorsque l'on tourne la clé de contact
sur MAR, les témoins concernant les ceintures
bouclées s'allument fixement de couleur verte,
alors que les témoins relatifs aux ceintures
débouclées s'allument fixement de couleur rouge.
Lorsque la dernière ceinture sera elle aussi
bouclée, les témoins resteront allumés fixement de
couleur verte pendant 30 secondes, puis ils
s'éteindront.
PRÉTENSIONNEURSLa voiture est dotée de prétensionneurs pour les
ceintures de sécurité avant qui, en cas de choc
frontal violent, font reculer de quelques
centimètres la sangle des ceintures de sécurité, en
assurant ainsi l'adhérence parfaite des sangles
au corps des occupants avant toute action de
maintien. L’activation des prétensionneurs est
reconnaissable au recul de la sangle vers
l’enrouleur. Ce véhicule est équipé d'un deuxième
dispositif de prétension (installé en zone bas de
caisse) et l'activation est indiquée par le
raccourcissement du câble métallique. Pendant
l’intervention du prétensionneur, il peut y avoir
une légère émission de fumée ; celle-ci n’est pas
nocive et n’indique pas un début d’incendie.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture de manière à
ce qu'elle adhère parfaitement au buste et au
bassin.
Le prétensionneur ne nécessite d'aucun entretien
ni graissage : toute modification de ses conditions
d'origine altère son efficacité. Si en raison
d'évènements naturels exceptionnels (inondations,
bourrasques, etc.) le dispositif est entré en contact
avec de l'eau et de la boue, il faut absolument le
remplacer.
121CONNAISSANCE DU
VÉHICULESÉCURITÉDÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

ATTENTION
Le prétensionneur ne peut être utilisé
qu'une seule fois. Après son
activation, s'adresser au Réseau Après-vente
Lancia pour le faire remplacer. Pour
connaître la durée de validité du dispositif,
consulter la plaquette située sur la tôle
sur le bord de la porte : quand l'échéance
approche, s'adresser au Réseau Après-vente
Lancia pour faire remplacer le dispositif.Toute intervention comportant des
chocs, vibrations ou surchauffes
localisées (supérieurs à 100 °C pendant
une durée de 6 heures maximum) dans la
zone du prétensionneur peut l'endommager
ou provoquer son déclenchement. Ces
conditions n'incluent pas les vibrations
produites par les aspérités de la chaussée ou
le franchissement accidentel de petits
obstacles tels que trottoirs, etc. En cas de
besoin, s'adresser au Réseau Après-vente
Lancia.
LIMITEURS DE CHARGE
Pour augmenter la protection offerte aux
passagers en cas d'accident, les enrouleurs sont
équipés, à l'intérieur, d'un dispositif permettant de
doser opportunément la force qui agit sur le
thorax et les épaules pendant l'action de retenue
des ceintures en cas de choc frontal.AVERTISSEMENTS GÉNÉRAUX POUR
L'UTILISATION DES CEINTURES DE
SÉCURITÉ
Le conducteur doit toujours respecter (et faire
respecter par les passagers du véhicule) toutes les
dispositions de loi concernant l'obligation et le
mode d'emploi des ceintures. Toujours boucler les
ceintures de sécurité avant de prendre la route.
L'utilisation des ceintures de sécurité est
obligatoire également pour les femmes enceintes :
le risque de blessure pour elles et pour leur enfant
est nettement inférieur si elles attachent leur
ceinture. Les femmes enceintes doivent placer la
partie inférieure de la sangle beaucoup plus bas,
de façon à ce qu'elle passe sur le bassin et sous
le ventre (comme l'indique fig. 94).
fig. 94
L0F0010
122
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

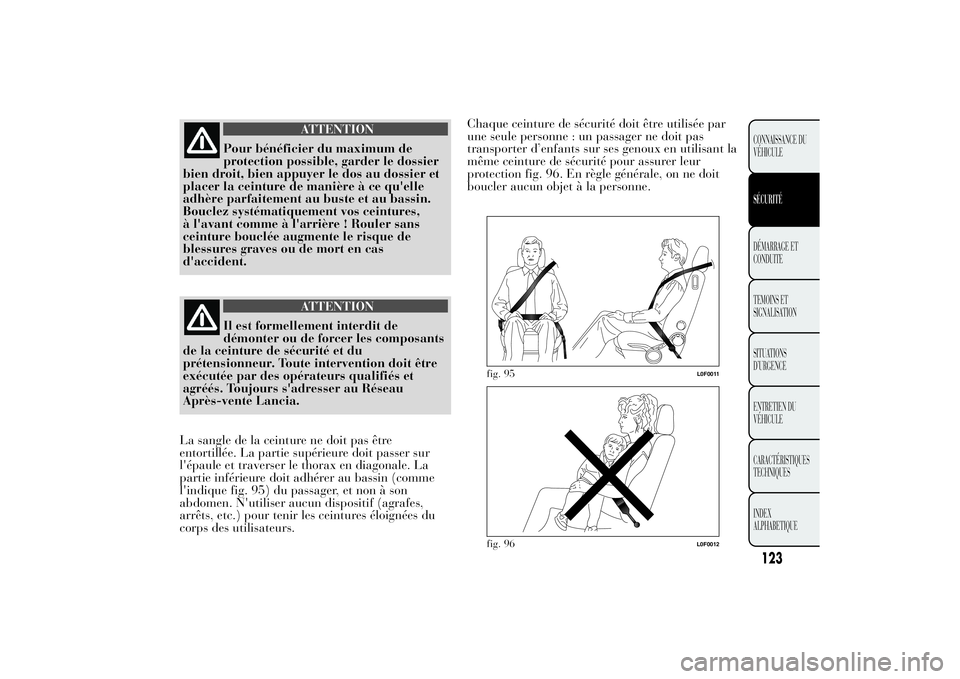

ATTENTION
Pour bénéficier du maximum de
protection possible, garder le dossier
bien droit, bien appuyer le dos au dossier et
placer la ceinture de manière à ce qu'elle
adhère parfaitement au buste et au bassin.
Bouclez systématiquement vos ceintures,
à l'avant comme à l'arrière ! Rouler sans
ceinture bouclée augmente le risque de
blessures graves ou de mort en cas
d'accident.
ATTENTION
Il est formellement interdit de
démonter ou de forcer les composants
de la ceinture de sécurité et du
prétensionneur. Toute intervention doit être
exécutée par des opérateurs qualifiés et
agréés. Toujours s'adresser au Réseau
Après-vente Lancia.
La sangle de la ceinture ne doit pas être
entortillée. La partie supérieure doit passer sur
l'épaule et traverser le thorax en diagonale. La
partie inférieure doit adhérer au bassin (comme
l'indique fig. 95) du passager, et non à son
abdomen. N'utiliser aucun dispositif (agrafes,
arrêts, etc.) pour tenir les ceintures éloignées du
corps des utilisateurs.Chaque ceinture de sécurité doit être utilisée par
une seule personne : un passager ne doit pas
transporter d’enfants sur ses genoux en utilisant la
même ceinture de sécurité pour assurer leur
protection fig. 96. En règle générale, on ne doit
boucler aucun objet à la personne.
fig. 95
L0F0011
fig. 96
L0F0012
123CONNAISSANCE DU
VÉHICULESÉCURITÉDÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

ATTENTION

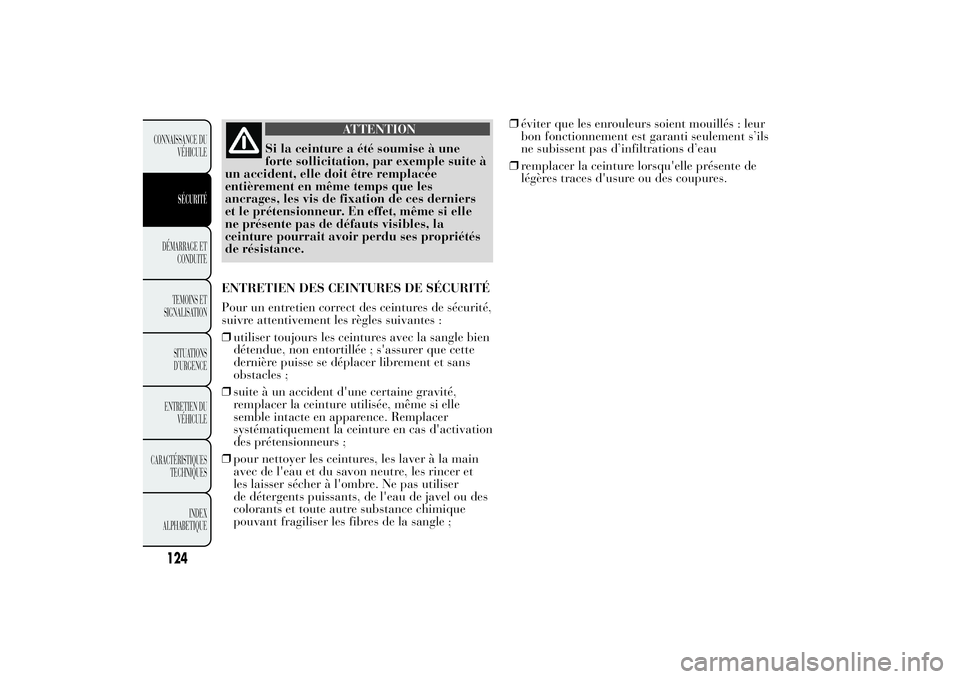

Si la ceinture a été soumise à une
forte sollicitation, par exemple suite à
un accident, elle doit être remplacée
entièrement en même temps que les
ancrages, les vis de fixation de ces derniers
et le prétensionneur. En effet, même si elle
ne présente pas de défauts visibles, la
ceinture pourrait avoir perdu ses propriétés
de résistance.
ENTRETIEN DES CEINTURES DE SÉCURITÉ
Pour un entretien correct des ceintures de sécurité,
suivre attentivement les règles suivantes :
❒utiliser toujours les ceintures avec la sangle bien
détendue, non entortillée ; s'assurer que cette
dernière puisse se déplacer librement et sans
obstacles ;
❒suite à un accident d'une certaine gravité,
remplacer la ceinture utilisée, même si elle
semble intacte en apparence. Remplacer
systématiquement la ceinture en cas d'activation
des prétensionneurs ;
❒pour nettoyer les ceintures, les laver à la main
avec de l'eau et du savon neutre, les rincer et
les laisser sécher à l'ombre. Ne pas utiliser
de détergents puissants, de l'eau de javel ou des
colorants et toute autre substance chimique
pouvant fragiliser les fibres de la sangle ;❒éviter que les enrouleurs soient mouillés : leur
bon fonctionnement est garanti seulement s’ils
ne subissent pas d’infiltrations d’eau
❒remplacer la ceinture lorsqu'elle présente de
légères traces d'usure ou des coupures.
124
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

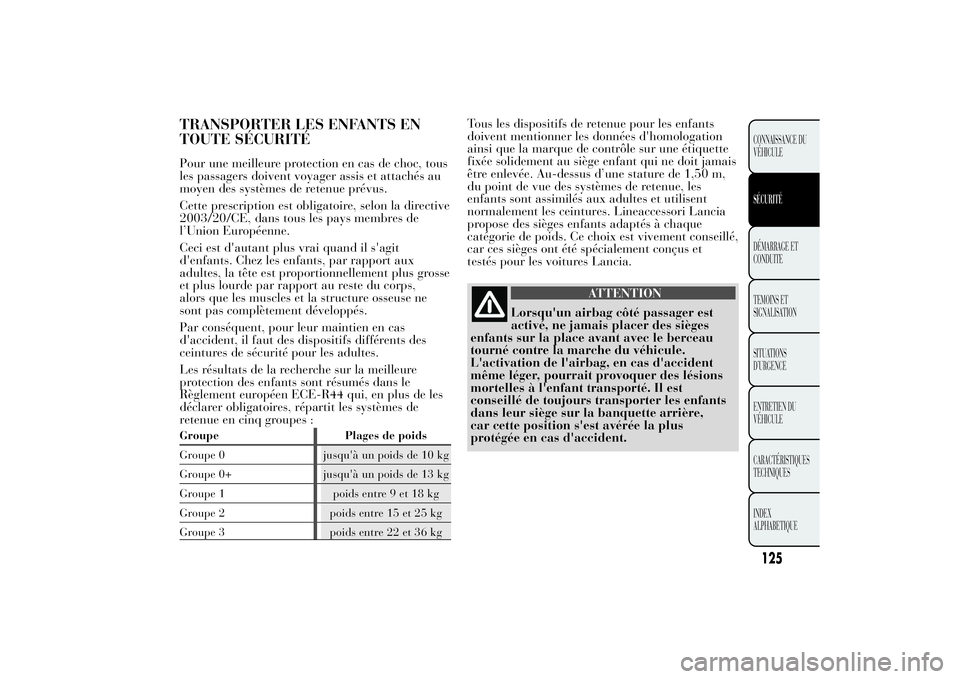

TRANSPORTER LES ENFANTS EN
TOUTE SÉCURITÉPour une meilleure protection en cas de choc, tous
les passagers doivent voyager assis et attachés au
moyen des systèmes de retenue prévus.
Cette prescription est obligatoire, selon la directive
2003/20/CE, dans tous les pays membres de
l’Union Européenne.
Ceci est d'autant plus vrai quand il s'agit
d'enfants. Chez les enfants, par rapport aux
adultes, la tête est proportionnellement plus grosse
et plus lourde par rapport au reste du corps,
alors que les muscles et la structure osseuse ne
sont pas complètement développés.
Par conséquent, pour leur maintien en cas
d'accident, il faut des dispositifs différents des
ceintures de sécurité pour les adultes.
Les résultats de la recherche sur la meilleure
protection des enfants sont résumés dans le
Règlement européen ECE-R44 qui, en plus de les
déclarer obligatoires, répartit les systèmes de
retenue en cinq groupes :Groupe Plages de poids
Groupe 0 jusqu'à un poids de 10 kg
Groupe 0+ jusqu'à un poids de 13 kg
Groupe 1 poids entre 9 et 18 kg
Groupe 2 poids entre 15 et 25 kg
Groupe 3 poids entre 22 et 36 kg
Tous les dispositifs de retenue pour les enfants
doivent mentionner les données d'homologation
ainsi que la marque de contrôle sur une étiquette
fixée solidement au siège enfant qui ne doit jamais
être enlevée. Au-dessus d’une stature de 1,50 m,
du point de vue des systèmes de retenue, les
enfants sont assimilés aux adultes et utilisent
normalement les ceintures. Lineaccessori Lancia
propose des sièges enfants adaptés à chaque
catégorie de poids. Ce choix est vivement conseillé,
car ces sièges ont été spécialement conçus et
testés pour les voitures Lancia.
ATTENTION
Lorsqu'un airbag côté passager est
activé, ne jamais placer des sièges
enfants sur la place avant avec le berceau
tourné contre la marche du véhicule.
L'activation de l'airbag, en cas d'accident
même léger, pourrait provoquer des lésions
mortelles à l'enfant transporté. Il est
conseillé de toujours transporter les enfants
dans leur siège sur la banquette arrière,
car cette position s'est avérée la plus
protégée en cas d'accident.
125CONNAISSANCE DU
VÉHICULESÉCURITÉDÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

ATTENTION
S'il est nécessaire de transporter un
enfant sur le siège avant côté
passager, avec un siège berceau tourné dos à
la route, les airbags côté passager [frontal
et latéral de protection du thorax et du
bassin (side bag)], doivent être désactivés au
moyen du menu de configuration et en
vérifiant directement la désactivation sur le
témoin qui se trouve sur le combiné de
bord. En outre, le siège passager doit être
reculé jusqu'en butée, pour éviter tout
contact du siège enfant avec la planche de
bord.

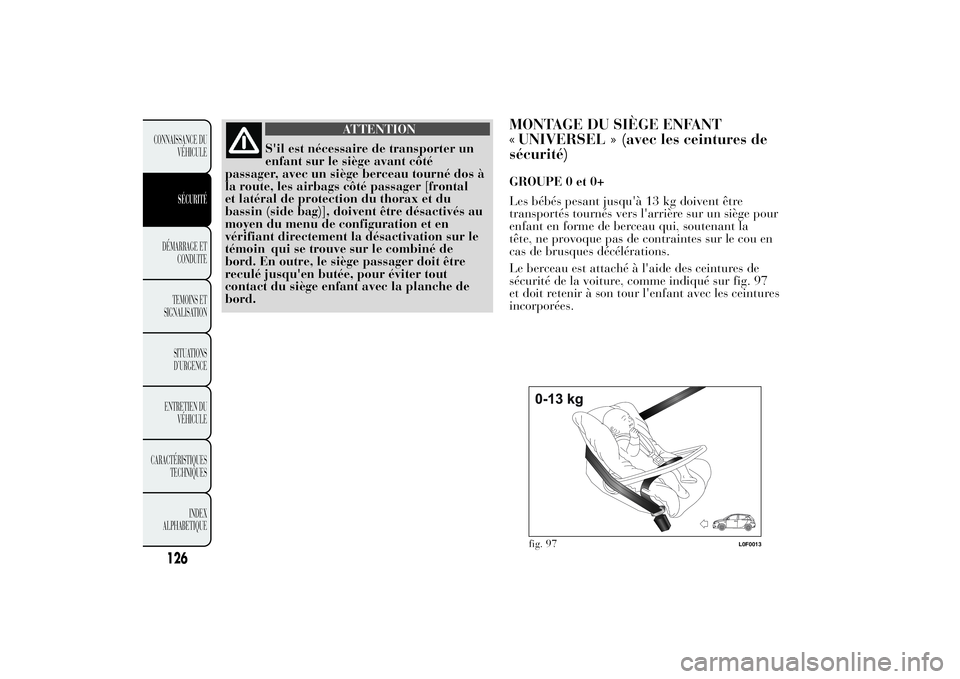

MONTAGE DU SIÈGE ENFANT
UNIVERSEL » (avec les ceintures de
sécurité)GROUPE 0 et 0+
Les bébés pesant jusqu'à 13 kg doivent être
transportés tournés vers l'arrière sur un siège pour
enfant en forme de berceau qui, soutenant la
tête, ne provoque pas de contraintes sur le cou en
cas de brusques décélérations.
Le berceau est attaché à l'aide des ceintures de
sécurité de la voiture, comme indiqué sur fig. 97
et doit retenir à son tour l'enfant avec les ceintures
incorporées.
fig. 97
L0F0013
126
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
«

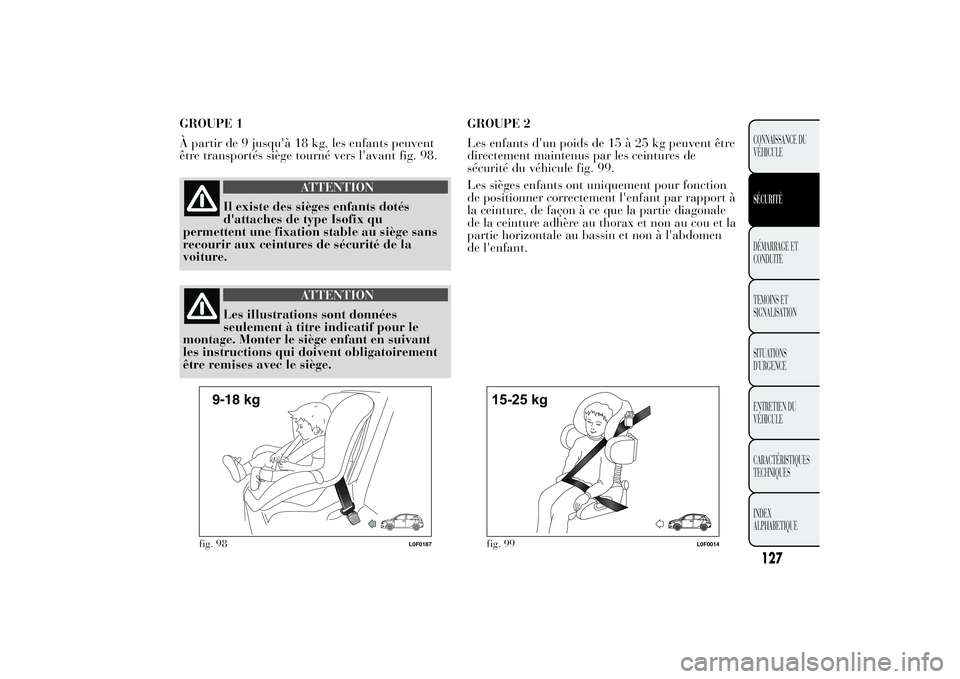

GROUPE 1
À partir de 9 jusqu'à 18 kg, les enfants peuvent
être transportés siège tourné vers l'avant fig. 98.
ATTENTION
Il existe des sièges enfants dotés
d'attaches de type Isofix qu
permettent une fixation stable au siège sans
recourir aux ceintures de sécurité de la
voiture.
ATTENTION
Les illustrations sont données
seulement à titre indicatif pour le
montage. Monter le siège enfant en suivant
les instructions qui doivent obligatoirement
être remises avec le siège.GROUPE 2
Les enfants d'un poids de 15 à 25 kg peuvent être
directement maintenus par les ceintures de
sécurité du véhicule fig. 99.
Les sièges enfants ont uniquement pour fonction
de positionner correctement l'enfant par rapport à
la ceinture, de façon à ce que la partie diagonale
de la ceinture adhère au thorax et non au cou et la
partie horizontale au bassin et non à l'abdomen
de l'enfant.
fig. 98
L0F0187
fig. 99
L0F0014
127CONNAISSANCE DU
VÉHICULESÉCURITÉDÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

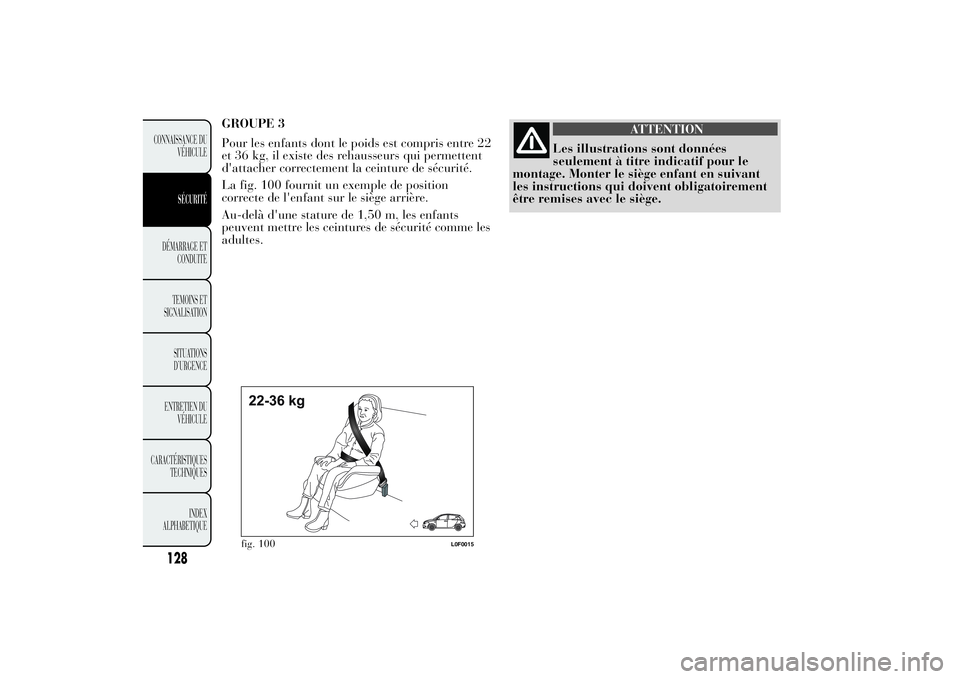

GROUPE 3
Pour les enfants dont le poids est compris entre 22
et 36 kg, il existe des rehausseurs qui permettent
d'attacher correctement la ceinture de sécurité.
La fig. 100 fournit un exemple de position
correcte de l'enfant sur le siège arrière.
Au-delà d'une stature de 1,50 m, les enfants
peuvent mettre les ceintures de sécurité comme les
adultes.
ATTENTION
Les illustrations sont données
seulement à titre indicatif pour le
montage. Monter le siège enfant en suivant
les instructions qui doivent obligatoirement
être remises avec le siège.
fig. 100
L0F0015
128
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
