Lancia Ypsilon 2011 Notice d'entretien (in French)

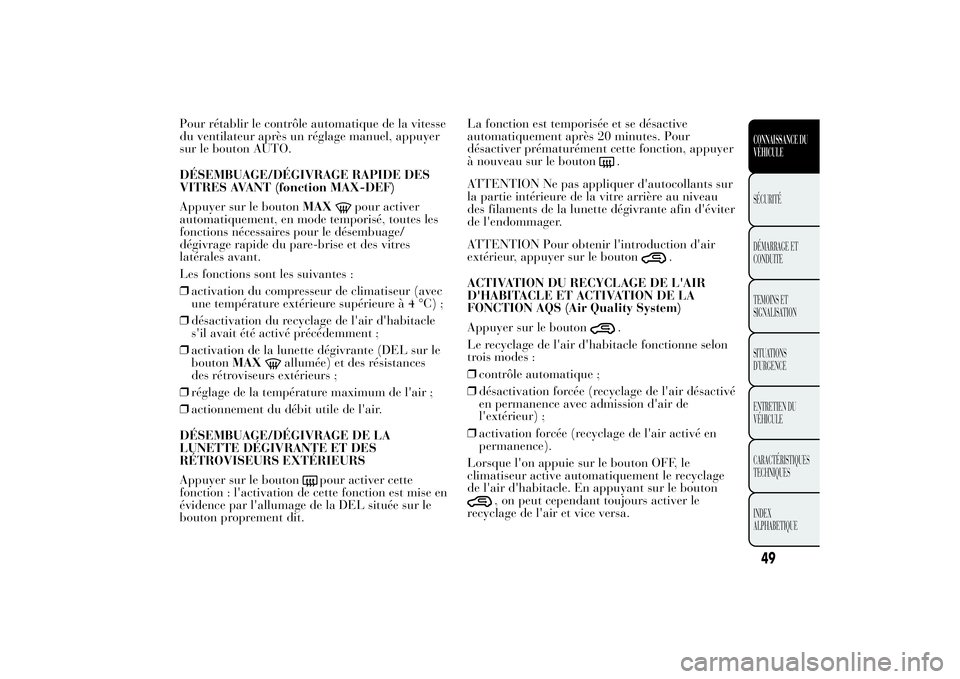

Pour rétablir le contrôle automatique de la vitesse
du ventilateur après un réglage manuel, appuyer
sur le bouton AUTO.
DÉSEMBUAGE/DÉGIVRAGE RAPIDE DES
VITRES AVANT (fonction MAX-DEF)
Appuyer sur le boutonMAX
pour activer
automatiquement, en mode temporisé, toutes les
fonctions nécessaires pour le désembuage/
dégivrage rapide du pare-brise et des vitres
latérales avant.
Les fonctions sont les suivantes :
❒activation du compresseur de climatiseur (avec
une température extérieure supérieure à 4 °C) ;
❒désactivation du recyclage de l'air d'habitacle
s'il avait été activé précédemment ;
❒activation de la lunette dégivrante (DEL sur le
boutonMAX
allumée) et des résistances
des rétroviseurs extérieurs ;
❒réglage de la température maximum de l'air ;
❒actionnement du débit utile de l'air.
DÉSEMBUAGE/DÉGIVRAGE DE LA
LUNETTE DÉGIVRANTE ET DES
RÉTROVISEURS EXTÉRIEURS
Appuyer sur le bouton
pour activer cette
fonction : l'activation de cette fonction est mise en
évidence par l'allumage de la DEL située sur le
bouton proprement dit.La fonction est temporisée et se désactive
automatiquement après 20 minutes. Pour
désactiver prématurément cette fonction, appuyer
à nouveau sur le bouton
.
ATTENTION Ne pas appliquer d'autocollants sur
la partie intérieure de la vitre arrière au niveau
des filaments de la lunette dégivrante afin d'éviter
de l'endommager.
ATTENTION Pour obtenir l'introduction d'air
extérieur, appuyer sur le bouton
.
ACTIVATION DU RECYCLAGE DE L'AIR
D'HABITACLE ET ACTIVATION DE LA
FONCTION AQS (Air Quality System)
Appuyer sur le bouton
.
Le recyclage de l'air d'habitacle fonctionne selon
trois modes :
❒contrôle automatique ;
❒désactivation forcée (recyclage de l'air désactivé
en permanence avec admission d'air de
l'extérieur) ;
❒activation forcée (recyclage de l'air activé en
permanence).
Lorsque l'on appuie sur le bouton OFF, le
climatiseur active automatiquement le recyclage
de l'air d'habitacle. En appuyant sur le bouton
, on peut cependant toujours activer le
recyclage de l'air et vice versa.
49CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Lorsque le bouton OFF est enfoncé, il n'est pas
possible d'activer la fonction AQS (Air Quality
System).
ATTENTION Le recyclage d'air intérieur permet,
selon le mode de fonctionnement sélectionné («
chauffage » ou « refroidissement »), d'arriver plus
rapidement aux conditions désirées. L'activation
du recyclage d'air d'habitacle est déconseillée si le
temps est pluvieux/froid pour éviter la formation
de buée sur les vitres, surtout si le climatiseur
n'est pas en service. Il est préférable d'enclencher
le recyclage d'air pendant les arrêts en pleine
circulation ou dans des tunnels, afin d'éviter que
de l'air pollué ne pénètre dans l'habitacle. Éviter
d'utiliser cette fonction pendant trop longtemps,
notamment si plusieurs personnes sont à bord,
afin d'éviter l'embuage des vitres.
Activation de la fonction AQS (Air Quality
System)
La fonction AQS active automatiquement le
recyclage de l'air d'habitacle si l'air extérieur est
pollué (par exemple dans les bouchons ou les
tunnels).
ATTENTION Quand la fonction AQS est active,
au bout d'environ 15 minutes consécutives de
recyclage de l'air interne, pour permettre le
renouvellement de l'air d'habitacle, le climatiseur
active, pendant 1 minute environ, la prise d'air
de l'extérieur, quel que soit le niveau de pollution
de l'air extérieur.ACTIVATION/DÉSACTIVATION DU
COMPRESSEUR DU CLIMATISEUR
Appuyer sur le bouton
pour activer le
compresseur du climatiseur.
Activation du compresseur :affichage du
symbole
à l'écran.
Désactivation du compresseur
❒extinction du symbole
à l'écran ;
❒désactivation du recyclage d'air d'habitacle ;
❒désactivation de la fonction AQS.
Quand le compresseur du climatiseur est
désactivé, il n'est pas possible de diffuser dans
l'habitacle de l'air ayant une température
inférieure à celle de l'extérieur ; dans ce cas, le
symbole
clignote à l'écran.
La désactivation du compresseur du climatiseur
reste mémorisée même après l'arrêt du moteur.
Pour réenclencher le compresseur du climatiseur,
appuyer à nouveau sur le bouton
ou bien sur
AUTO : dans ce dernier cas, les autres réglages
manuels sélectionnés seront annulés.
50
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

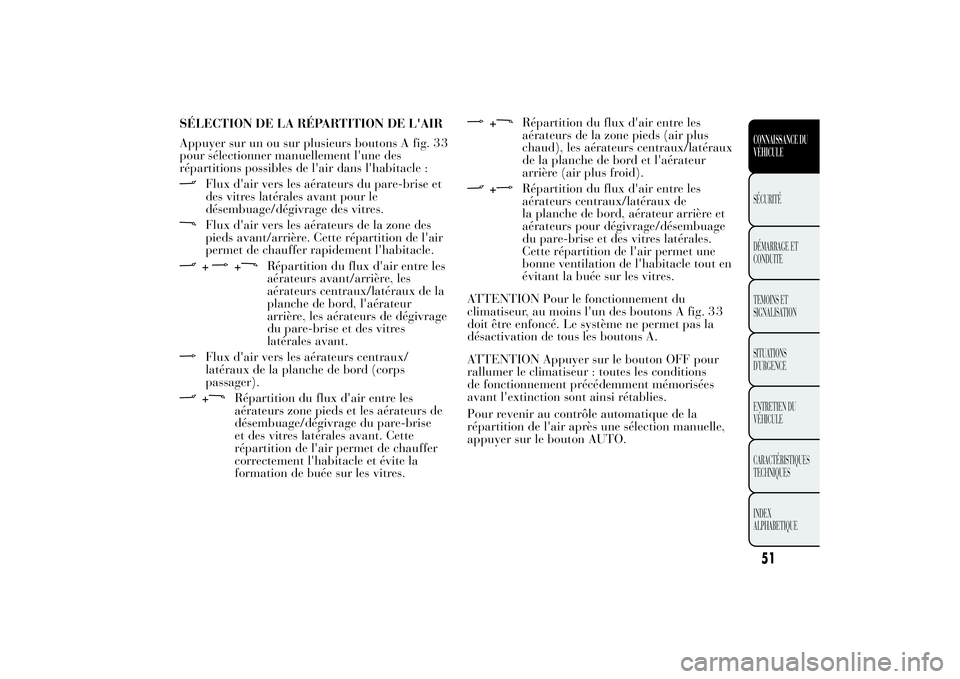

SÉLECTION DE LA RÉPARTITION DE L'AIR
Appuyer sur un ou sur plusieurs boutons A fig.
pour sélectionner manuellement l'une des
répartitions possibles de l'air dans l'habitacle :
Flux d'air vers les aérateurs du pare-brise et
des vitres latérales avant pour le
désembuage/dégivrage des vitres.Flux d'air vers les aérateurs de la zone des
pieds avant/arrière. Cette répartition de l'air
permet de chauffer rapidement l'habitacle.+
+
Répartition du flux d'air entre les
aérateurs avant/arrière, les
aérateurs centraux/latéraux de la
planche de bord, l'aérateur
arrière, les aérateurs de dégivrage
du pare-brise et des vitres
latérales avant.
Flux d'air vers les aérateurs centraux/
latéraux de la planche de bord (corps
passager).+
Répartition du flux d'air entre les
aérateurs zone pieds et les aérateurs de
désembuage/dégivrage du pare-brise
et des vitres latérales avant. Cette
répartition de l'air permet de chauffer
correctement l'habitacle et évite la
formation de buée sur les vitres.
+
Répartition du flux d'air entre les
aérateurs de la zone pieds (air plus
chaud), les aérateurs centraux/latéraux
de la planche de bord et l'aérateur
arrière (air plus froid).
+
Répartition du flux d'air entre les
aérateurs centraux/latéraux de
la planche de bord, aérateur arrière et
aérateurs pour dégivrage/désembuage
du pare-brise et des vitres latérales.
Cette répartition de l'air permet une
bonne ventilation de l'habitacle tout en
évitant la buée sur les vitres.
ATTENTION Pour le fonctionnement du
climatiseur, au moins l'un des boutons A fig.
doit être enfoncé. Le système ne permet pas la
désactivation de tous les boutons A.
ATTENTION Appuyer sur le bouton OFF pour
rallumer le climatiseur : toutes les conditions
de fonctionnement précédemment mémorisées
avant l'extinction sont ainsi rétablies.
Pour revenir au contrôle automatique de la
répartition de l'air après une sélection manuelle,
appuyer sur le bouton AUTO.
51CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
33 33

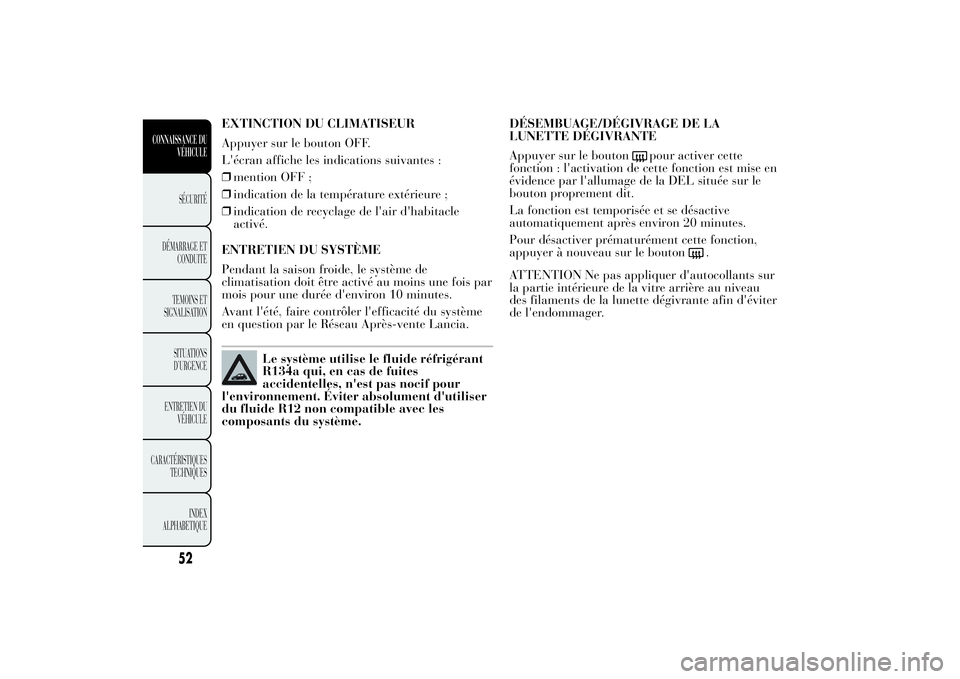

EXTINCTION DU CLIMATISEUR
Appuyer sur le bouton OFF.
L'écran affiche les indications suivantes :
❒mention OFF ;
❒indication de la température extérieure ;
❒indication de recyclage de l'air d'habitacle
activé.
ENTRETIEN DU SYSTÈME
Pendant la saison froide, le système de
climatisation doit être activé au moins une fois par
mois pour une durée d'environ 10 minutes.
Avant l'été, faire contrôler l'efficacité du système
en question par le Réseau Après-vente Lancia.
Le système utilise le fluide réfrigérant
R134a qui, en cas de fuites
accidentelles, n'est pas nocif pour
l'environnement. Éviter absolument d'utiliser
du fluide R12 non compatible avec les
composants du système.DÉSEMBUAGE/DÉGIVRAGE DE LA
LUNETTE DÉGIVRANTE
Appuyer sur le bouton
pour activer cette
fonction : l'activation de cette fonction est mise en
évidence par l'allumage de la DEL située sur le
bouton proprement dit.
La fonction est temporisée et se désactive
automatiquement après environ 20 minutes.
Pour désactiver prématurément cette fonction,
appuyer à nouveau sur le bouton
.
ATTENTION Ne pas appliquer d'autocollants sur
la partie intérieure de la vitre arrière au niveau
des filaments de la lunette dégivrante afin d'éviter
de l'endommager.
52
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX EXTÉRIEURSLe levier gauche commande la plupart des feux
extérieurs.
L'éclairage extérieur s'enclenche uniquement avec
la clé de contact tournée sur MAR.
Quand on allume les feux extérieurs, on a aussi
l'allumage du combiné de bord et des commandes
situées sur la planche de bord.
FEUX DE JOUR (D.R.L.)« Daytime Running Lights
»(pour les versions/marchés qui le prévoient)
Clé en position MAR et bague A fig. 34 tournée en
positionO, les feux de jour s'allument
automatiquement. Les autres feux et l'éclairage
d'habitacle restent éteints. Si les feux de jour sont
désactivés et la bague A tournée en positionO,
aucun éclairage ne s'allume.
ATTENTION
Les feux de jour sont une alternative
aux feux de croisement en conduite
de jour, quand ces derniers sont obligatoires
ou quand ils ne sont pas obligatoires mais
simplement autorisés.
ATTENTION
Les feux de jour ne remplacent pas
les feux de croisement la nuit ou dans
les tunnels. L’utilisation des feux de jour
dépend du code de la route en vigueur dans
le pays où l'on circule : se conformer aux
normes.
FEUX DE POSITION/FEUX DE CROISEMENT
Quand la clé de contact est en position MAR,
tourner la bague A fig. 34 en position
.Encas
d'activation des feux de croisement, les feux de
jours sont éteints et les feux de position et de
croisement s'allument. Sur le combiné de bord, le
témoin
s'allume.
Quand la clé de contact est sur STOP ou extraite,
en tournant la bague A de la positionOàla
position, tous les feux de position et de plaque
s'allument. Sur le combiné de bord, le témoin
s'allume.
fig. 34
L0F0127
53CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE STATIONNEMENT
Ils ne s'allument qu'avec la clé de contact sur
STOP ou enlevée, en mettant la bague A tout
d'abord en positionOet ensuite sur la position
.
Sur le combiné de bord, le témoin
s'allume.
Lorsqu'on actionne le levier du clignotant, il
est possible de sélectionner le côté (droit ou
gauche) des feux.
CONTRÔLE AUTOMATIQUE DES FEUX
(AUTOLIGHT) (Capteur de luminosité)
(pour les
versions/marchés qui le prévoient)
Il s'agit d'un capteur à DEL infrarouges, couplé
au capteur de pluie et monté sur le pare-brise.
Il est en mesure de mesurer les variations de
l'intensité lumineuse à l'extérieur du véhicule, en
fonction de la sensibilité à la lumière programmée
via le Menu de Configuration : plus la sensibilité
est importante, moins la quantité de lumière
externe nécessaire pour l'allumage des feux est
importante.
Activation
Le capteur de luminosité s'active en tournant la
bague A fig. 34 sur la position
. Ainsi, on
obtient l'allumage automatique simultané des feux
de position et de croisement selon la luminosité
extérieure.Au cours de l'allumage des feux par le capteur, il
est possible d'allumer les feux antibrouillard (pour
les versions/marchés qui le prévoient) et les feux
de brouillard arrière. Lors de l'extinction
automatique des feux, les feux de brouillard avant
et arrière (si activés) seront également éteints.
Lors de l'allumage automatique suivant, il faudra
rallumer, au besoin, les feux en question.
Lorsque le capteur est activé, on ne peut effectuer
que l'appel de phares ; il n'est pas possible
d'allumer les feux de route. Pour allumer ces feux,
tourner la bague A dans la position
et activer
les feux de croisement fixes.
Si les feux ont été activés automatiquement et le
capteur commande l'extinction, les feux de
croisement seront d'abord désactivés, et, quelques
secondes après, les feux de position. Dans le cas
d'activation et de dysfonctionnement du capteur,
les feux de position et de croisement seront
allumés indépendamment de la luminosité
extérieure, tandis que l'écran du combiné de bord
signale l'anomalie du capteur. Il est cependant
possible de désactiver le capteur et, au besoin,
d'allumer les feux en question.
ATTENTION Le capteur n'est pas en mesure de
relever la présence de brouillard, par conséquent
dans ces circonstances, l’allumage de ces feux
devra se faire en mode manuel.
54
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE ROUTE
Pour activer les feux de route, avec la bague en
position
, pousser le levier vers l'avant, vers la
planche de bord (position instable). Sur le
combiné de bord, le témoin
s'allume.
En relâchant le levier, les feux s'éteignent, les feux
de croisement se rallument et le témoin
s'éteint.
On ne peut pas allumer en mode fixe les feux de
route si le contrôle automatique des feux est
activé.
APPELS DE PHARES
Ils sont obtenus en tirant le levier vers le volant
(position instable). Sur le combiné de bord, le
témoin
s'allume.
CLIGNOTANTS
Porter le levier en position (stable) :
vers le haut :activation du clignotant droit ;
vers le bas :activation du clignotant gauche.
Sur le combiné de bord, le témoin
ou
s'allume
par intermittence. Les indicateurs de direction se
désactivent automatiquement en ramenant la
voiture en position de marche rectiligne.Fonction « Lane Change » (changement de
voie)
Si l’on veut signaler un changement de voie,
placer le levier gauche en position instable
pendant moins d'une demi-seconde. Le clignotant
du côté sélectionné s'activera à trois reprises
consécutives avant de s'éteindre
automatiquement.
DISPOSITIF « FOLLOW ME HOME »
Il permet, pendant un certain laps de temps,
d'éclairer l'espace situé devant le véhicule.
Activation :quand la clé de contact est sur STOP
ou enlevée, tirer le levier vers le volant et
l'actionner dans les 2 minutes suivant l'extinction
du moteur.
À chaque actionnement du levier, l'allumage des
feux est prolongé de 30 secondes, jusqu'à un
maximum de 210 secondes ; une fois cette période
de temps écoulée, les feux s'éteignent
automatiquement.
Chaque actionnement du levier provoque
l'allumage du témoin
sur le combiné de bord,
alors que l'écran affiche un message et la durée
d'activation de la fonction.
Le témoin
s'allume au premier actionnement
du levier et demeure allumé jusqu'à la
désactivation automatique de la fonction. Chaque
actionnement du levier augmente seulement la
durée d'activation des feux.
55CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Désactivation :maintenir le levier tiré vers le
volant pendant plus de 2 secondes.
FEUX EXTÉRIEURS DE COURTOISIE
Ils permettent la visibilité de la voiture et du
secteur à l'avant lors du déverrouillage des portes.
Activation :véhicule éteint, lorsqu'on déverrouille
les portes en appuyant sur le bouton
de la
télécommande, (ou le coffre, en appuyant sur le
bouton
), les feux de croisement, les feux
de position arrière et les feux de plaque
s'allument.
Ces feux restent allumés pendant environ 25
secondes, à moins qu'on commande un nouveau
verrouillage des portes et du coffre à bagages
par la télécommande ou que les portes ou le coffre
à bagages soient ouverts et refermés. Dans des
cas pareils, ils s'éteignent dans les 5 secondes
suivantes.
Les feux extérieurs de courtoisie peuvent être
activés/désactivés grâce au Menu de configuration
(voir paragraphe « Rubriques Menu », dans ce
chapitre).
NETTOYAGE DES VITRESLe levier droit commande l'actionnement de
l'essuie-glace/lave-glace avant et de
l'essuie-glace/lave-glace arrière.
ESSUIE-GLACE/LAVE-GLACE
Il ne fonctionne que lorsque la clé de contact est
sur MAR.
La bague A fig. 35 peut avoir quatre positions
différentes :
essuie-glace arrêté.fonctionnement par intermittence.fonctionnement continu lent.fonctionnement continu rapide.
fig. 35
L0F0126
56
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

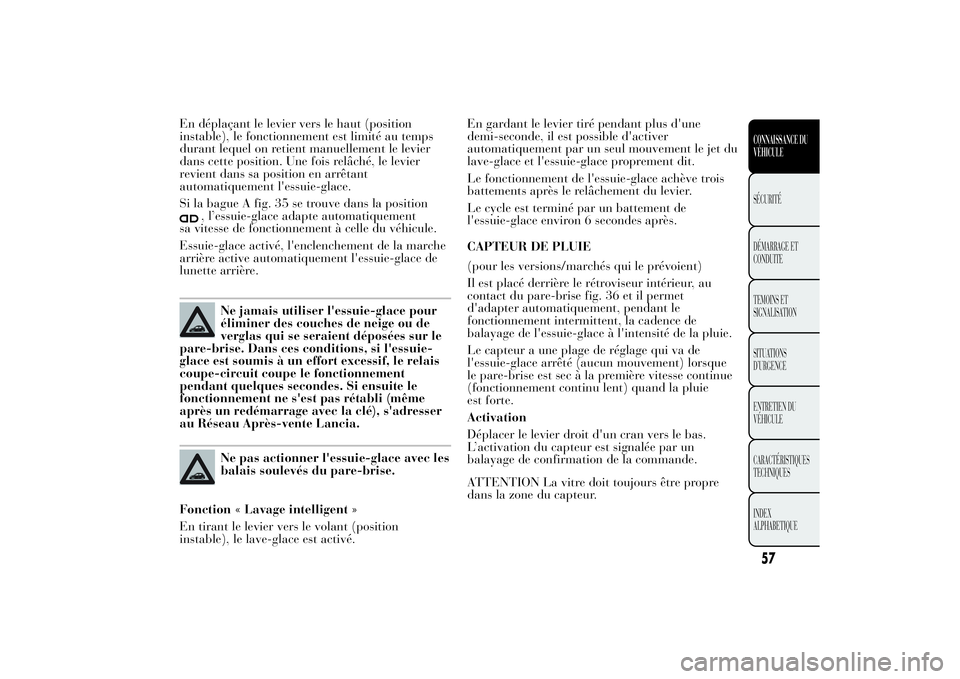

En déplaçant le levier vers le haut (position
instable), le fonctionnement est limité au temps
durant lequel on retient manuellement le levier
dans cette position. Une fois relâché, le levier
revient dans sa position en arrêtant
automatiquement l'essuie-glace.
Si la bague A fig. 35 se trouve dans la position
, l’essuie-glace adapte automatiquement
sa vitesse de fonctionnement à celle du véhicule.
Essuie-glace activé, l'enclenchement de la marche
arrière active automatiquement l'essuie-glace de
lunette arrière.
Ne jamais utiliser l'essuie-glace pour
éliminer des couches de neige ou de
verglas qui se seraient déposées sur le
pare-brise. Dans ces conditions, si l'essuie-
glace est soumis à un effort excessif, le relais
coupe-circuit coupe le fonctionnement
pendant quelques secondes. Si ensuite le
fonctionnement ne s'est pas rétabli (même
après un redémarrage avec la clé), s'adresser
au Réseau Après-vente Lancia.Ne pas actionner l'essuie-glace avec les
balais soulevés du pare-brise.
Fonction « Lavage intelligent »
En tirant le levier vers le volant (position
instable), le lave-glace est activé.En gardant le levier tiré pendant plus d'une
demi-seconde, il est possible d'activer
automatiquement par un seul mouvement le jet du
lave-glace et l'essuie-glace proprement dit.
Le fonctionnement de l'essuie-glace achève trois
battements après le relâchement du levier.
Le cycle est terminé par un battement de
l'essuie-glace environ 6 secondes après.
CAPTEUR DE PLUIE
(pour les versions/marchés qui le prévoient)
Il est placé derrière le rétroviseur intérieur, au
contact du pare-brise fig. 36 et il permet
d'adapter automatiquement, pendant le
fonctionnement intermittent, la cadence de
balayage de l'essuie-glace à l'intensité de la pluie.
Le capteur a une plage de réglage qui va de
l'essuie-glace arrêté (aucun mouvement) lorsque
le pare-brise est sec à la première vitesse continue
(fonctionnement continu lent) quand la pluie
est forte.
Activation
Déplacer le levier droit d'un cran vers le bas.
L’activation du capteur est signalée par un
balayage de confirmation de la commande.
ATTENTION La vitre doit toujours être propre
dans la zone du capteur.
57CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

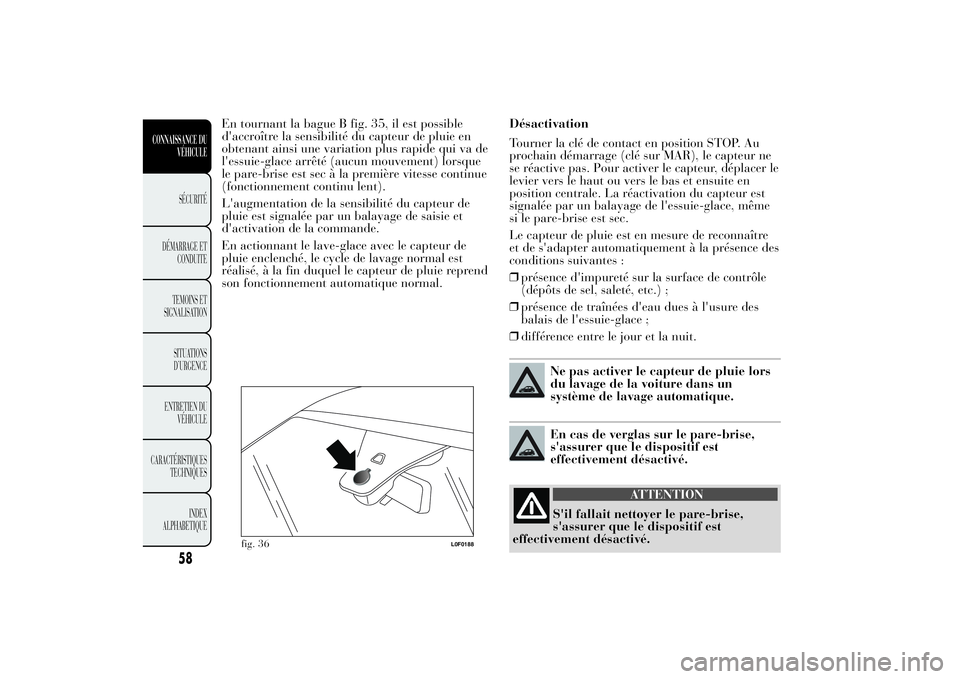

En tournant la bague B fig. 35, il est possible
d'accroître la sensibilité du capteur de pluie en
obtenant ainsi une variation plus rapide qui va de
l'essuie-glace arrêté (aucun mouvement) lorsque
le pare-brise est sec à la première vitesse continue
(fonctionnement continu lent).
L'augmentation de la sensibilité du capteur de
pluie est signalée par un balayage de saisie et
d'activation de la commande.
En actionnant le lave-glace avec le capteur de
pluie enclenché, le cycle de lavage normal est
réalisé, à la fin duquel le capteur de pluie reprend
son fonctionnement automatique normal.Désactivation
Tourner la clé de contact en position STOP. Au
prochain démarrage (clé sur MAR), le capteur ne
se réactive pas. Pour activer le capteur, déplacer le
levier vers le haut ou vers le bas et ensuite en
position centrale. La réactivation du capteur est
signalée par un balayage de l'essuie-glace, même
si le pare-brise est sec.
Le capteur de pluie est en mesure de reconnaître
et de s'adapter automatiquement à la présence des
conditions suivantes :
❒présence d'impureté sur la surface de contrôle
(dépôts de sel, saleté, etc.) ;
❒présence de traînées d'eau dues à l'usure des
balais de l'essuie-glace ;
❒différence entre le jour et la nuit.
Ne pas activer le capteur de pluie lors
du lavage de la voiture dans un
système de lavage automatique.En cas de verglas sur le pare-brise,
s'assurer que le dispositif est
effectivement désactivé.
ATTENTION
S'il fallait nettoyer le pare-brise,
s'assurer que le dispositif est
effectivement désactivé.
fig. 36
L0F0188
58
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
