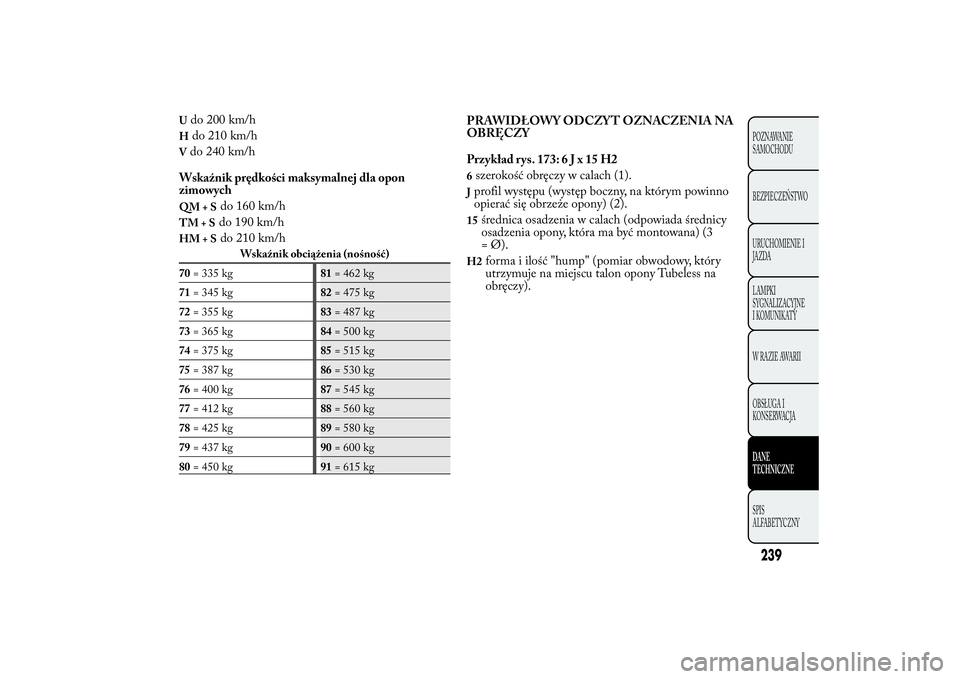

Lancia Ypsilon 2012 Instrukcja obsługi (in Polish)

U
do 200 km/h
H
do 210 km/h
Vdo 240 km/h
Wskaźnik prędkości maksymalnej dla opon
zimowychQM+S
do 160 km/h
TM+S
do 190 km/h
HM+S
do 210 km/h
Wskaźnik obciążenia (nośność)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
PRAWIDŁOWY ODCZYT OZNACZENIA NA
OBRĘCZY
Przykład r ys. 173:6Jx15H26szerokość obręczy w calach (1).Jprofil występu (występ boczny, na którym powinno
opierać się obrzeże opony) (2).15
średnica osadzenia w calach (odpowiada średnicy
osadzenia opony, która ma być montowana) (3
= Ø).
H2
forma i ilość "hump" (pomiar obwodowy, który
utrzymuje na miejscu talon opony Tubeless na
obręczy).
239POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

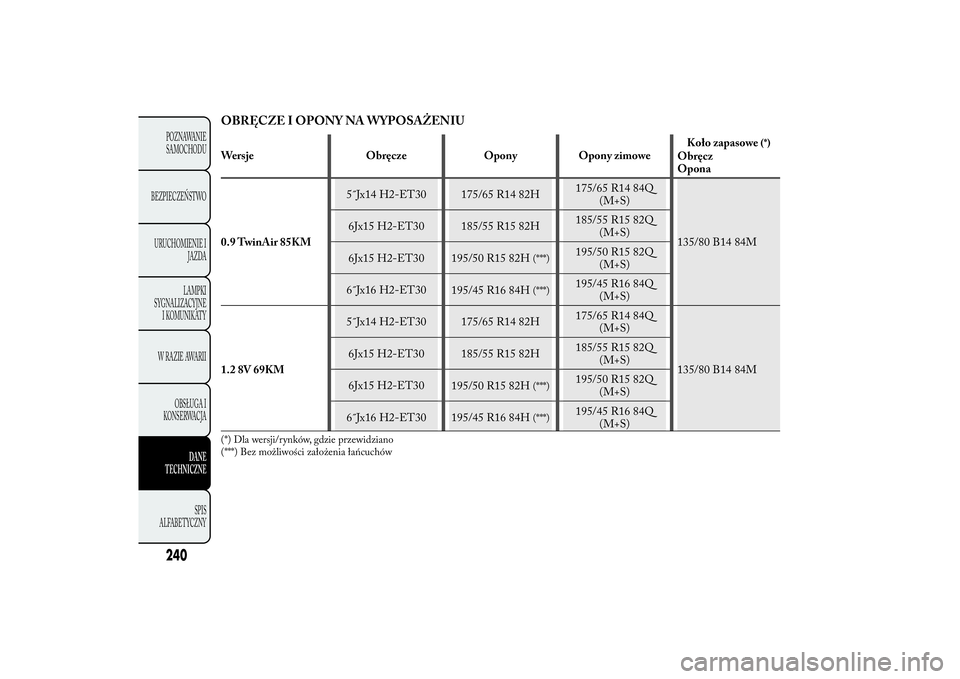

OBRĘCZE I OPONY NA WYPOSAŻENIUWersje Obręcze Opony Opony zimoweKoło zapasowe
(*)
Obręcz
Opona
0.9 TwinAir 85KM5˝Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6˝Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69KM5˝Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6˝Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Dla wersji/rynków, gdzie przewidziano
(***) Bez możliwości założenia łańcuchów
240POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY

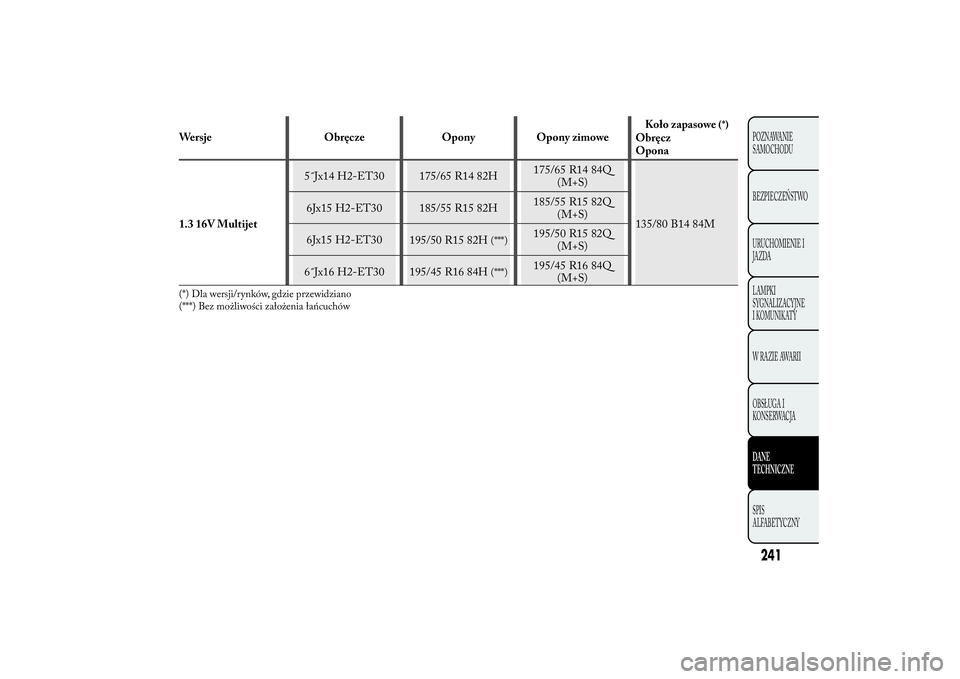

Wersje Obręcze Opony Opony zimoweKoło zapasowe
(*)
Obręcz
Opona
1.3 16V Multijet5˝Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6˝Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Dla wersji/rynków, gdzie przewidziano
(***) Bez możliwości założenia łańcuchów
241POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

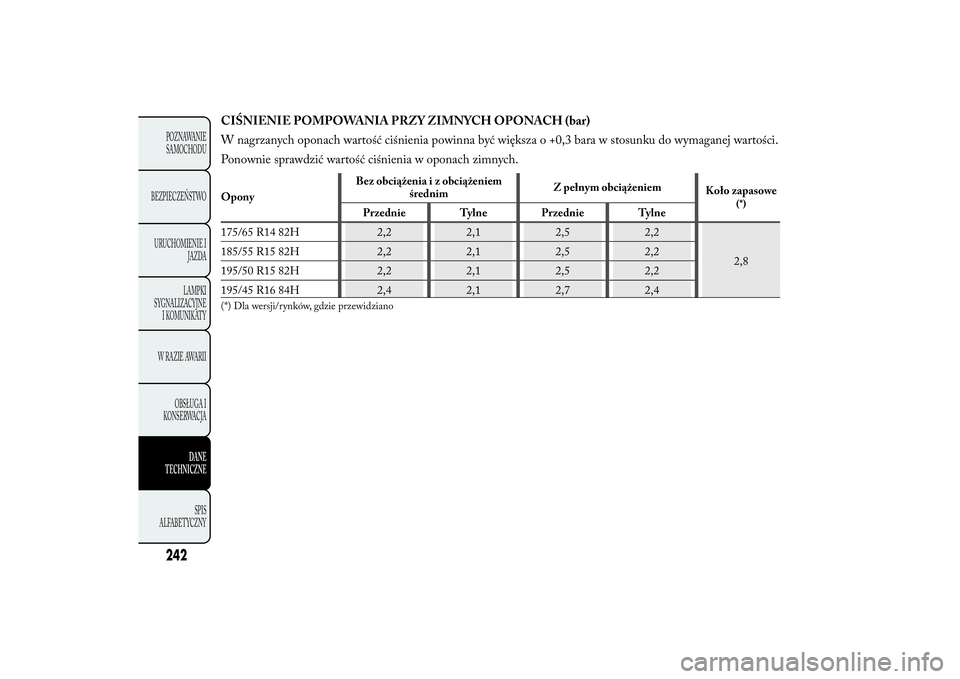

CIŚNIENIE POMPOWANIA PRZY ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być większa o +0,3 bara w stosunku do wymaganej wartości.
Ponownie sprawdzić wartość ciśnienia w oponach zimnych.OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Koło zapasowe
(*)
Przednie Tylne Przednie Tylne
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Dla wersji/rynków, gdzie przewidziano
242POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY

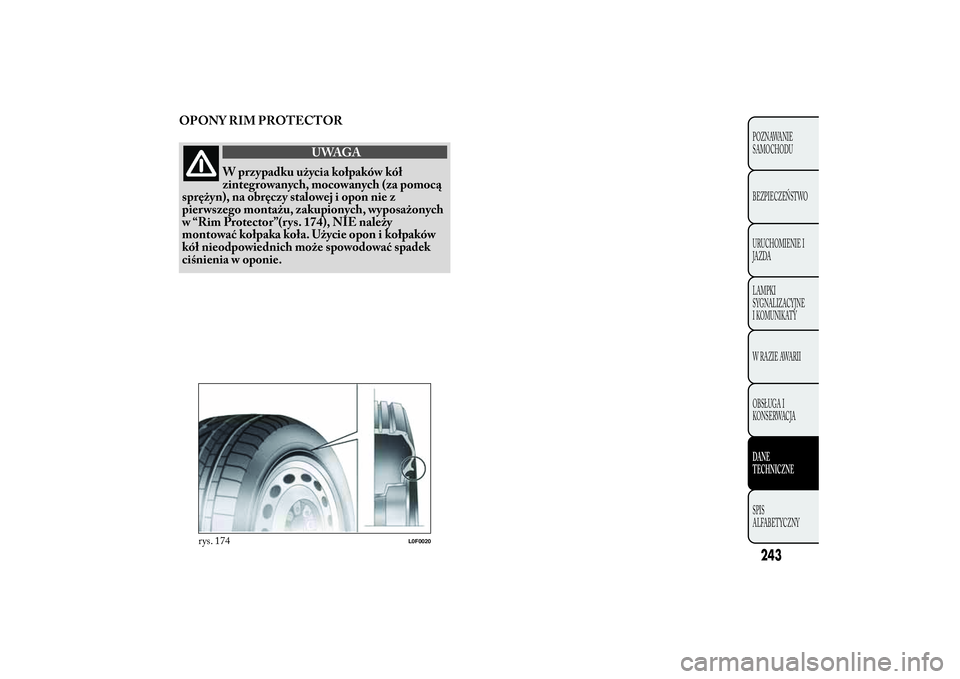

OPONY RIM PROTECTOR
UWAGA
W przypadku użycia kołpaków kół
zintegrowanych, mocowanych (za pomocą
sprężyn), na obręczy stalowej i opon nie z
pier wszego montażu, zakupionych, wyposażonych
w “Rim Protector”(rys. 174), NIE należy
montować kołpaka koła. Użycie opon i kołpaków
kół nieodpowiednich może spowodować spadek
ciśnienia w oponie.
rys. 174
L0F0020
243POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

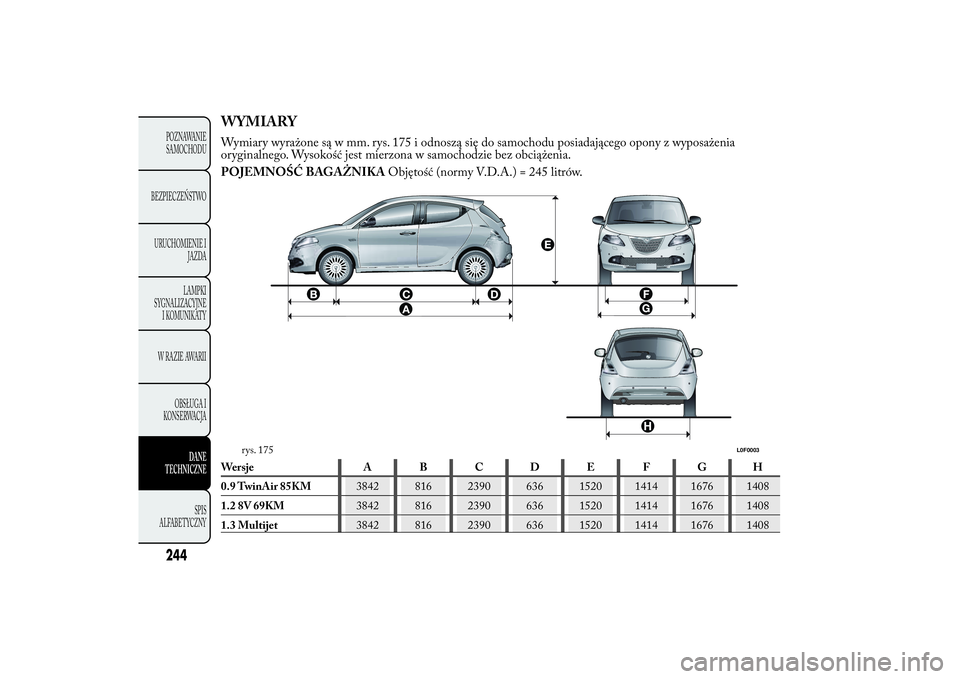

WYMIARYWymiary wyrażone są w mm. rys. 175 i odnoszą się do samochodu posiadającego opony z wyposażenia
oryginalnego. Wysokość jest mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKAObjętość (normy V.D.A.) = 245 litrów.Wersje A B C D E F G H
0.9 TwinAir 85KM3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69KM3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
rys. 175
L0F0003
244POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY

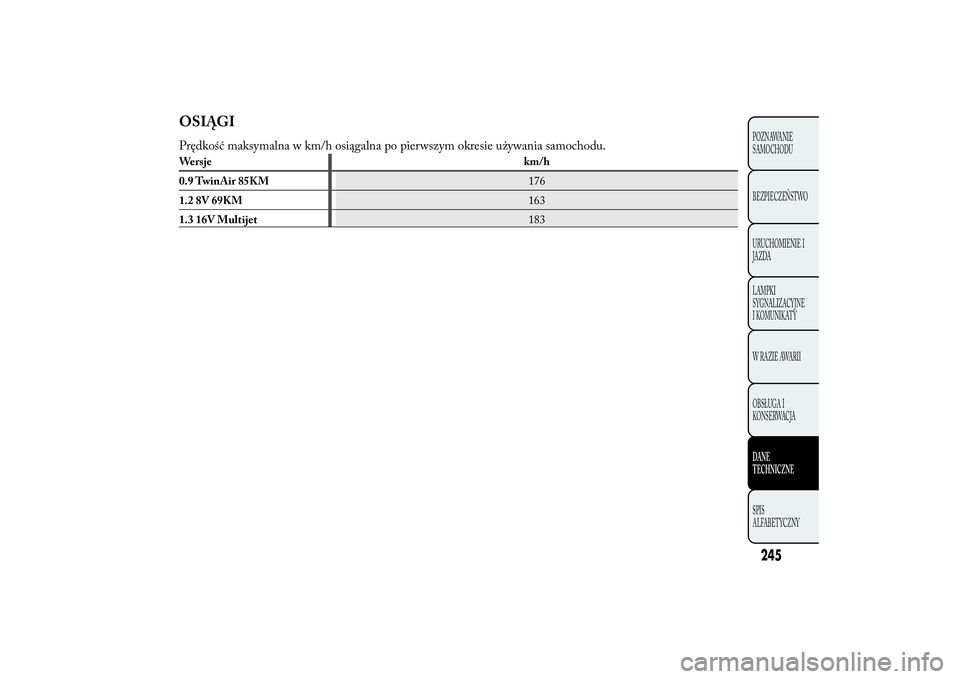

OSIĄGIPrędkość maksymalna w km/h osiągalna po pierwszym okresie używania samochodu.Wersje km/h
0.9 TwinAir 85KM176
1.2 8V 69KM163
1.3 16V Multijet183
245POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

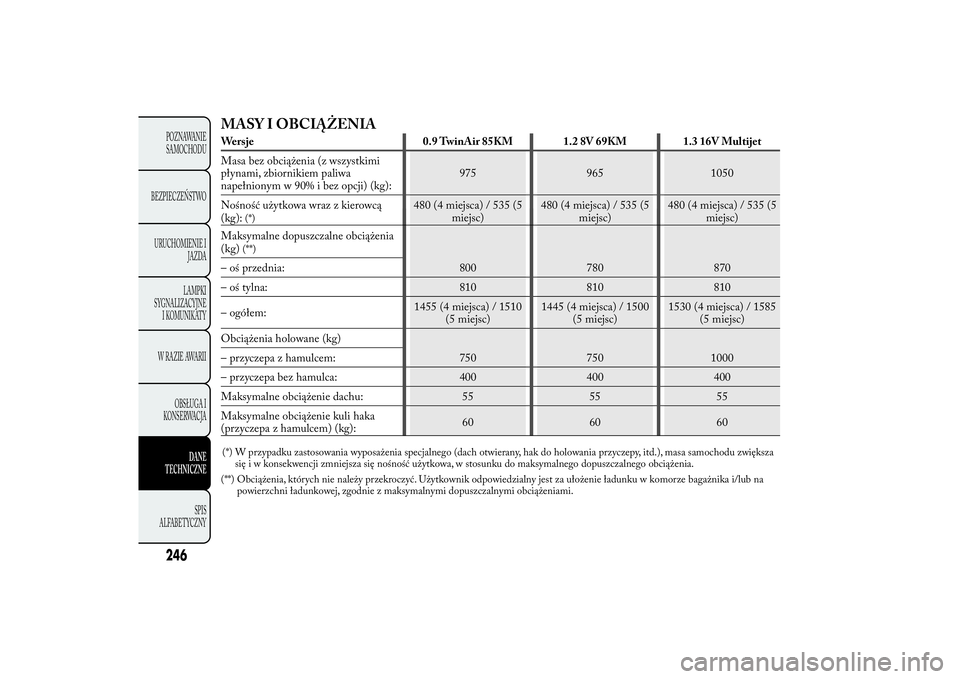

Maksymalne dopuszczalne obciążenia
(kg)
(**)
800 780 870 – oś przednia:
– oś tylna: 810 810 810
– ogółem:1455 (4 miejsca) / 1510
(5 miejsc)1445 (4 miejsca) / 1500
(5 miejsc)1530 (4 miejsca) / 1585
(5 miejsc)
Obciążenia holowane (kg)
750 750 1000 – przyczepa z hamulcem:
– przyczepa bez hamulca: 400 400 400
Maksymalne obciążenie dachu: 55 55 55
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem) (kg):60 60 60
(**) Obciążenia, których nie należy przekroczyć. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na
powierzchni ładunkowej, zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
246POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNESPIS
ALFABETYCZNY
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy, itd.), masa samochodu zwiększa
sięiwkonsekwencji zmniejsza się nośność użytkowa, w stosunku do maksymalnego dopuszczalnego obciążenia.MASY I OBCIĄŻENIAWersje 0.9 TwinAir 85KM 1.2 8V 69KM 1.3 16V Multijet
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa
napełnionym w 90% i bez opcji) (kg):975 965 1050
Nośność użytkowa wraz z kierowcą
(kg):
(*)
480 (4 miejsca) / 535 (5
miejsc)480 (4 miejsca) / 535 (5
miejsc)480 (4 miejsca) / 535 (5
miejsc)

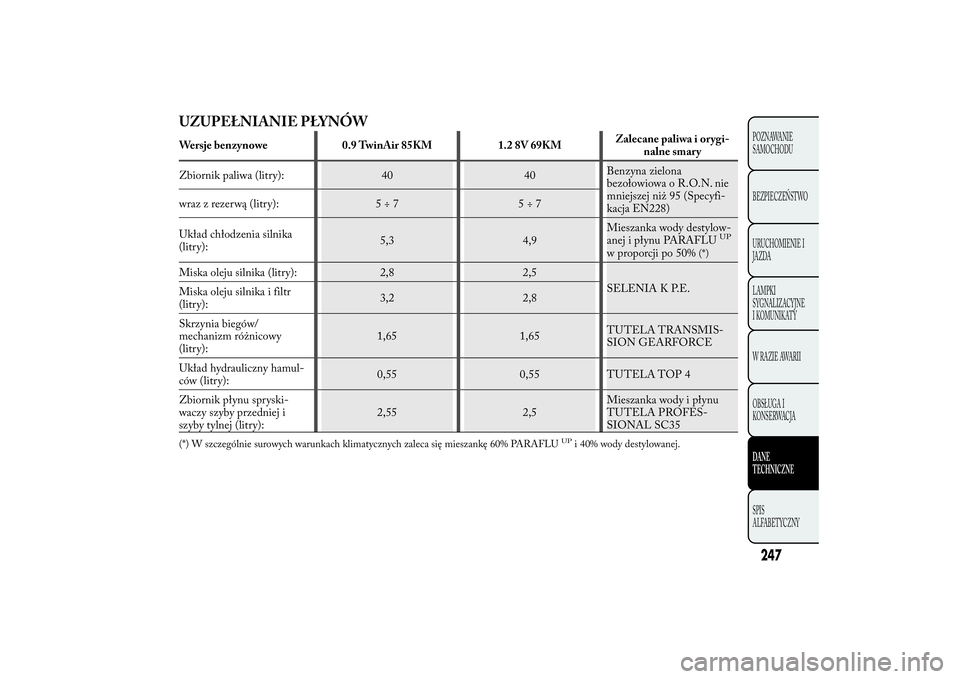

UZUPEŁNIANIE PŁYNÓWWersje benzynowe 0.9 TwinAir 85KM 1.2 8V 69KMZalecane paliwa i orygi-
nalne smary
Zbiornik paliwa (litry): 40 40Benzyna zielona
bezołowiowa o R.O.N. nie
mniejszej niż 95 (Specyfi-
kacja EN228) wraz z rezerwą (litry): 5 ÷ 7 5 ÷ 7
Układ chłodzenia silnika
(litry):5,3 4,9Mieszanka wody destylow-
anej i płynu PARAFLU
UP
w proporcji po 50%
(*)
Miska oleju silnika (litry): 2,8 2,5
SELENIA K P.E.
Miska oleju silnika i filtr
(litry):3,2 2,8
Skrzynia biegów/
mechanizm różnicowy
(litry):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Układ hydrauliczny hamul-
ców (litry):0,55 0,55 TUTELA TOP 4
Zbiornik płynu spryski-
waczy szyby przedniej i
szyby tylnej (litry):2,55 2,5Mieszanka wody i płynu
TUTELA PROFES-
SIONAL SC35(*) W szczególnie surowych warunkach klimatycznych zaleca się mieszankę 60% PARAFLU
UP
i 40% wody destylowanej.
247POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS
ALFABETYCZNY

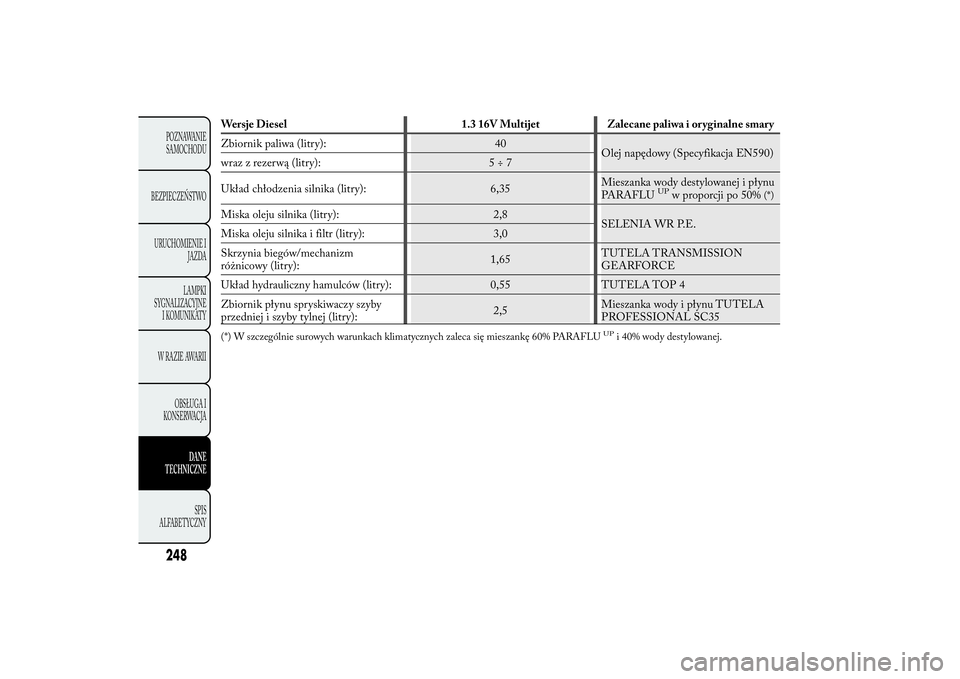

Wersje Diesel 1.3 16V Multijet Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry): 40
Olej napędowy (Specyfikacja EN590)
wraz z rezerwą (litry): 5 ÷ 7
Układ chłodzenia silnika (litry): 6,35Mieszanka wody destylowanej i płynu
PARAFLU
UP
w proporcji po 50%
(*)
Miska oleju silnika (litry): 2,8
SELENIA WR P.E.
Miska oleju silnika i filtr (litry): 3,0
Skrzynia biegów/mechanizm
różnicowy (litry):1,65TUTELA TRANSMISSION
GEARFORCE
Układ hydrauliczny hamulców (litry): 0,55 TUTELA TOP 4
Zbiornik płynu spryskiwaczy szyby
przedniej i szyby tylnej (litry):2,5Mieszanka wody i płynu TUTELA
PROFESSIONAL SC35(*) W szczególnie surowych warunkach klimatycznych zaleca się mieszankę 60% PARAFLU
UP
i 40% wody destylowanej.
