Lancia Ypsilon 2014 Kezelési és karbantartási útmutató (in Hungarian)

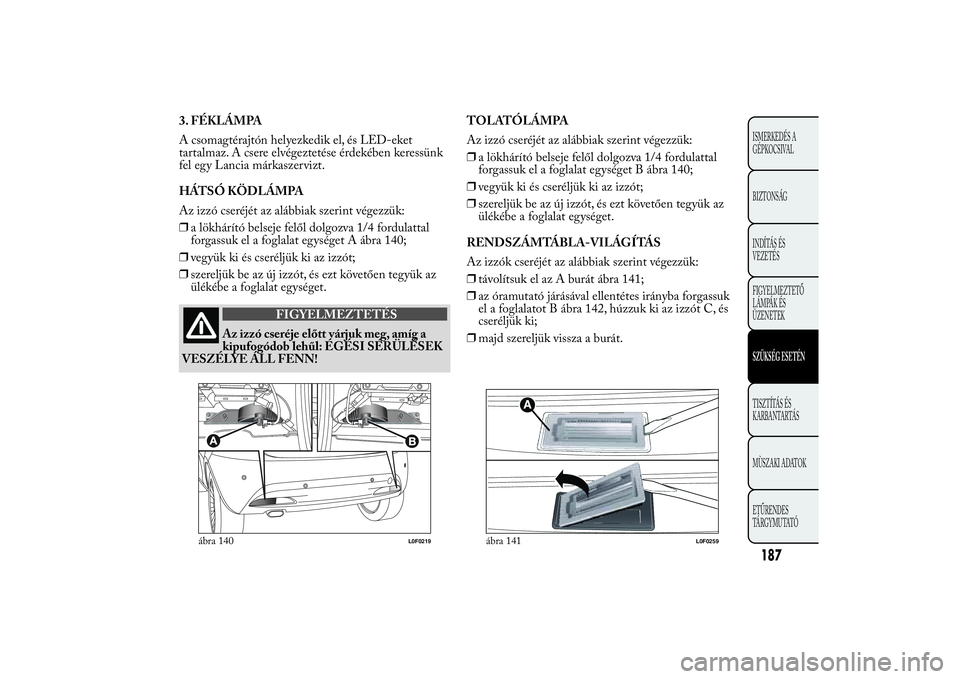

3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket
tartalmaz. A csere elvégeztetése érdekében keressünk
fel egy Lancia márkaszervizt.
HÁTSÓ KÖDLÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❒a lökhárító belseje felől dolgozva 1/4 fordulattal
forgassuk el a foglalat egységet A ábra 140;
❒vegyük ki és cseréljük ki az izzót;
❒szereljük be az új izzót, és ezt követően tegyük az
ülékébe a foglalat egységet.
FIGYELMEZTETÉS
Az izzó cseréje előtt várjuk meg, amíg a
kipufogódob lehűl: ÉGÉSI SÉRÜLÉSEK
VESZÉLYE ÁLL FENN!TOLATÓLÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❒a lökhárító belseje felől dolgozva 1/4 fordulattal
forgassuk el a foglalat egységet B ábra 140;
❒vegyük ki és cseréljük ki az izzót;
❒szereljük be az új izzót, és ezt követően tegyük az
ülékébe a foglalat egységet.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint végezzük:
❒távolítsuk el az A burát ábra 141;
❒az óramutató járásával ellentétes irányba forgassuk
el a foglalatot B ábra 142, húzzuk ki az izzót C, és
cseréljük ki;
❒majd szereljük vissza a burát.
ábra 140
L0F0219
ábra 141
L0F0259
187ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

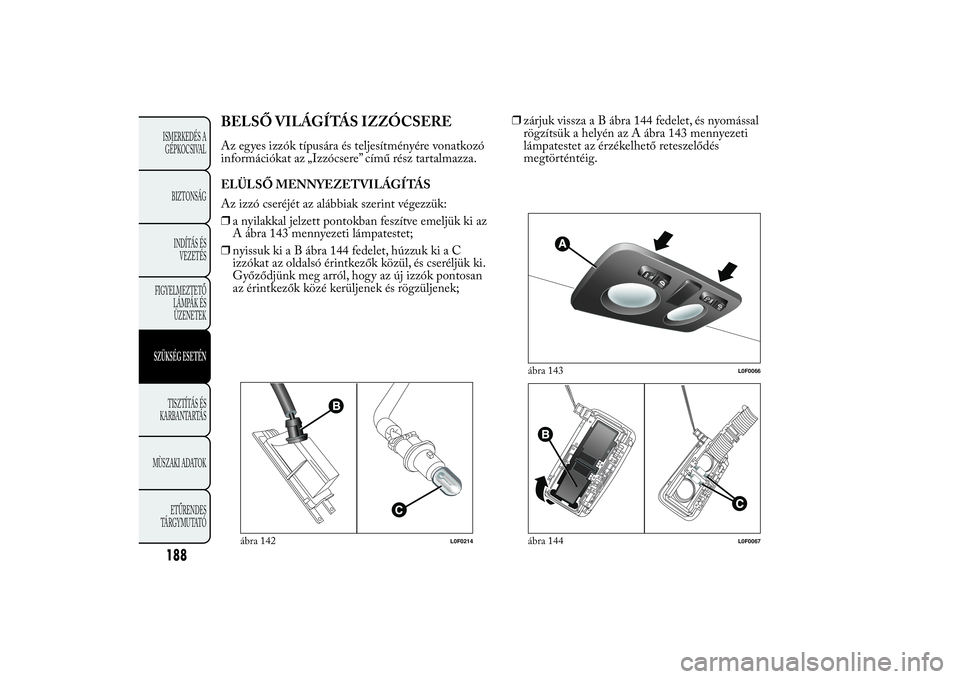

BELSŐ VILÁGÍTÁS IZZÓCSEREAz egyes izzók típusára és teljesítményére vonatkozó
információkat az „Izzócsere” című rész tartalmazza.
ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az
A ábra 143 mennyezeti lámpatestet;
❒nyissuk ki a B ábra 144 fedelet, húzzuk ki a C
izzókat az oldalsó érintkezők közül, és cseréljük ki.
Győződjünk meg arról, hogy az új izzók pontosan
az érintkezők közé kerüljenek és rögzüljenek;❒zárjuk vissza a B ábra 144 fedelet, és nyomással
rögzítsük a helyén az A ábra 143 mennyezeti
lámpatestet az érzékelhető reteszelődés
megtörténtéig.
ábra 142
L0F0214
ábra 143
L0F0066
ábra 144
L0F0067
188ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatoknál
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontban feszítve emeljük ki az A
ábra 145 mennyezeti lámpatestet;
❒nyissuk ki a C ábra 146 fedelet, húzzuk ki a B izzót
az oldalsó érintkezők közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön.
Napfénytetővel ellátott változatoknál
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontban feszítve emeljük ki az A
ábra 147 mennyezeti lámpatestet;❒húzzuk ki a B ábra 148 izzót az oldalsó érintkezők
közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön.
ábra 145
L0F0237
ábra 146
L0F0235
A
ábra 147
L0F0184
189ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

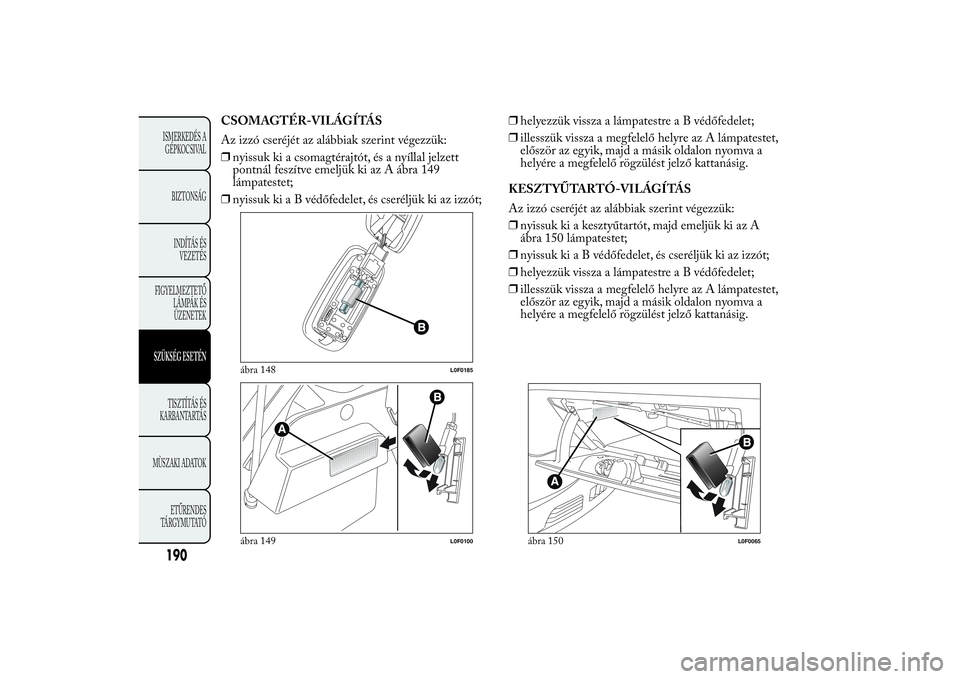

CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett
pontnál feszítve emeljük ki az A ábra 149
lámpatestet;
❒nyissuk kiaBvédőfedelet, és cseréljük ki az izzót;❒helyezzük vissza a lámpatestreaBvédőfedelet;
❒illesszük vissza a megfelelő helyre az A lámpatestet,
először az egyik, majd a másik oldalon nyomva a
helyére a megfelelő rögzülést jelző kattanásig.
KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A
ábra 150 lámpatestet;
❒nyissuk kiaBvédőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestreaBvédőfedelet;
❒illesszük vissza a megfelelő helyre az A lámpatestet,
először az egyik, majd a másik oldalon nyomva a
helyére a megfelelő rögzülést jelző kattanásig.
ábra 148
L0F0185
ábra 149
L0F0100
ábra 150
L0F0065
190ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

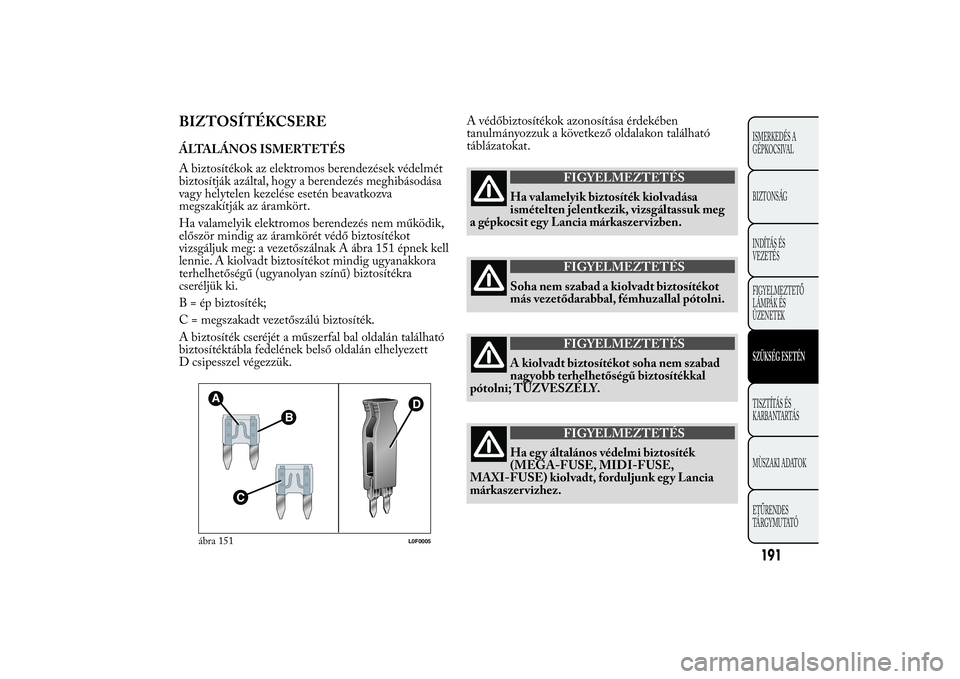

BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét
biztosítják azáltal, hogy a berendezés meghibásodása
vagy helytelen kezelése esetén beavatkozva
megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik,
először mindig az áramkörét védő biztosítékot
vizsgáljuk meg: a vezetőszálnak A ábra 151 épnek kell
lennie. A kiolvadt biztosítékot mindig ugyanakkora
terhelhetőségű (ugyanolyan színű) biztosítékra
cseréljük ki.
B = ép biztosíték;
C = megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a műszerfal bal oldalán található
biztosítéktábla fedelének belső oldalán elhelyezett
D csipesszel végezzük.A védőbiztosítékok azonosítása érdekében
tanulmányozzuk a következő oldalakon található
táblázatokat.
FIGYELMEZTETÉS
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Lancia márkaszer vizben.
FIGYELMEZTETÉS
Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
FIGYELMEZTETÉS
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni; TŰZVESZÉLY.
FIGYELMEZTETÉS
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) kiolvadt, forduljunk egy Lancia
márkaszer vizhez.
ábra 151
L0F0005
191ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

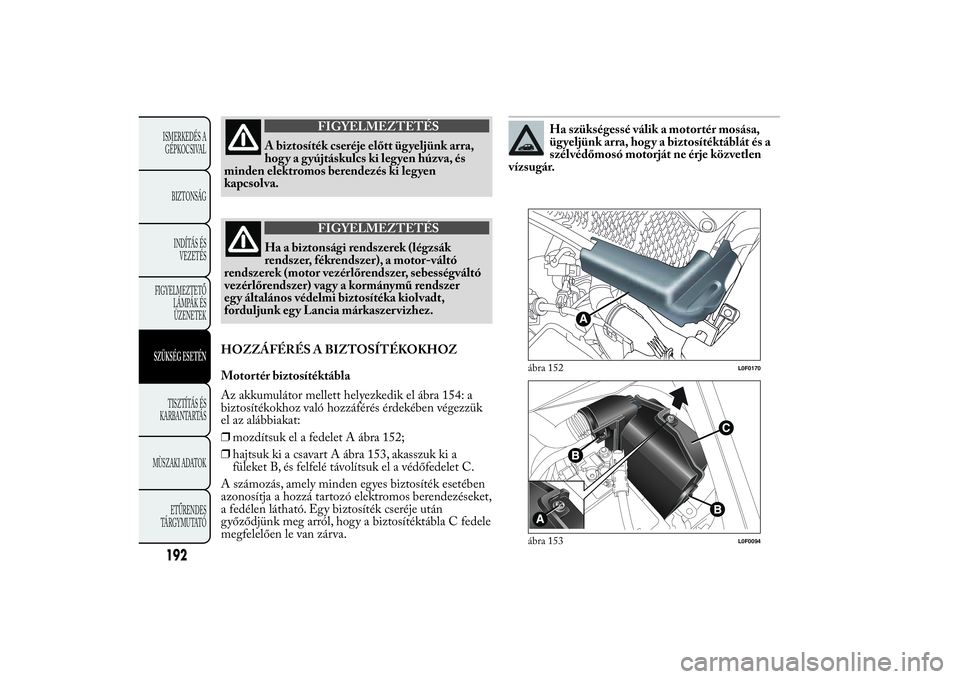

FIGYELMEZTETÉS
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva, és
minden elektromos berendezés ki legyen
kapcsolva.
FIGYELMEZTETÉS
Ha a biztonsági rendszerek (légzsák
rendszer, fékrendszer), a motor-váltó
rendszerek (motor vezérlőrendszer, sebességváltó
vezérlőrendszer) vag y a kormánymű rendszer
egy általános védelmi biztosítéka kiolvadt,
forduljunk egy Lancia márkaszer vizhez.
HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el ábra 154: a
biztosítékokhoz való hozzáférés érdekében végezzük
el az alábbiakat:
❒mozdítsuk el a fedelet A ábra 152;
❒hajtsuk ki a csavart A ábra 153, akasszuk ki a
füleket B, és felfelé távolítsuk el a védőfedelet C.
A számozás, amely minden egyes biztosíték esetében
azonosítja a hozzá tartozó elektromos berendezéseket,
a fedélen látható. Egy biztosíték cseréje után
győződjünk meg arról, hogy a biztosítéktábla C fedele
megfelelően le van zárva.
Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a biztosítéktáblát és a
szélvédőmosó motorját ne érje közvetlen
vízsugár.
ábra 152
L0F0170
ábra 153
L0F0094
192ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

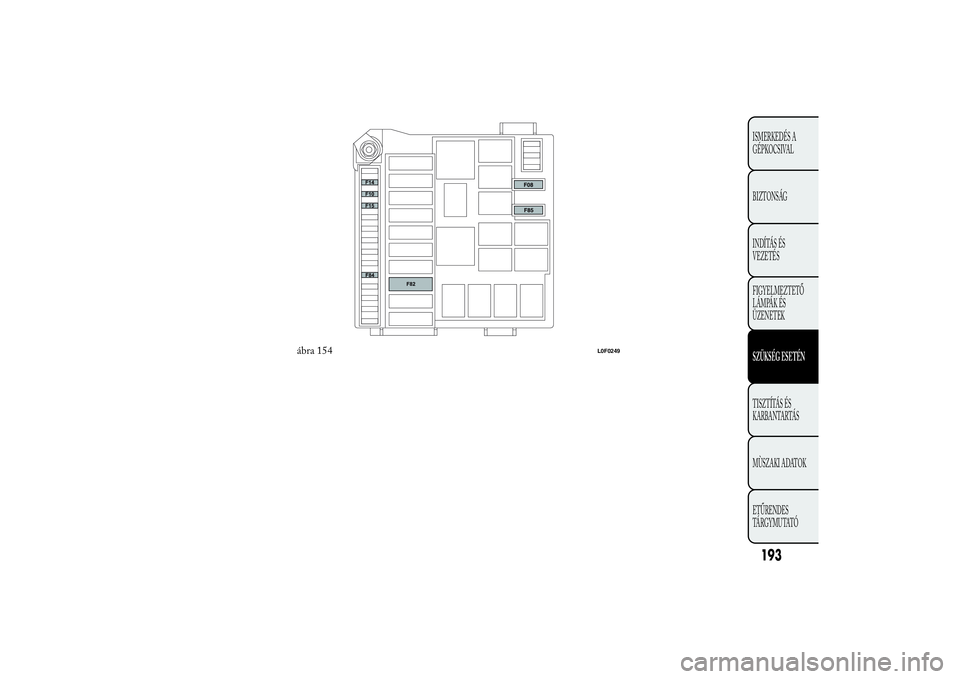

ábra 154
L0F0249
193ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ábra 155
L0F0248
194ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

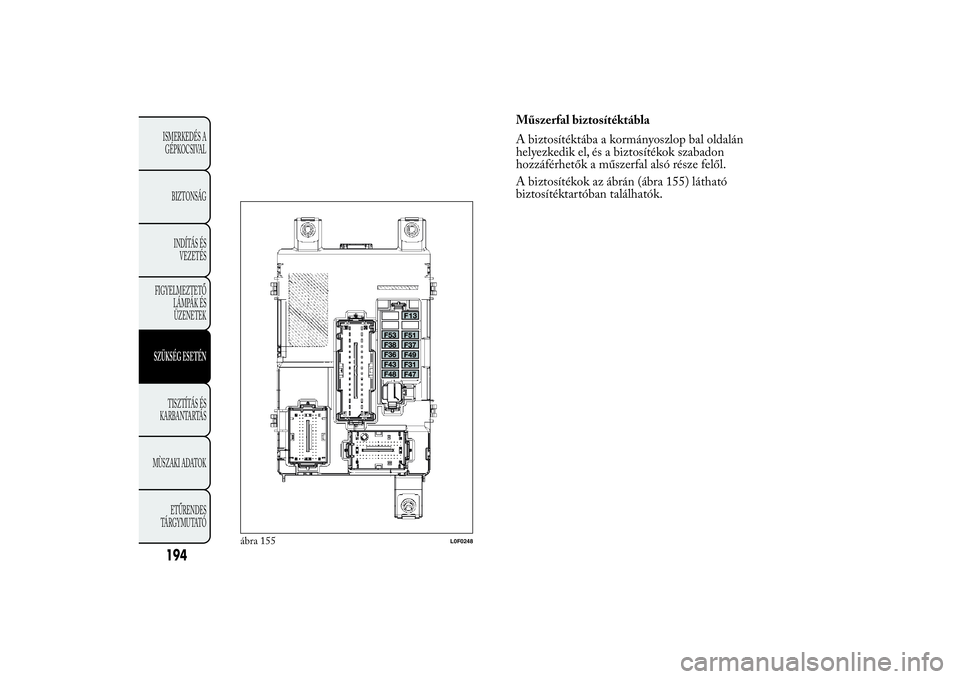

Műszerfal biztosítéktábla
A biztosítéktába a kormányoszlop bal oldalán
helyezkedik el, és a biztosítékok szabadon
hozzáférhetők a műszerfal alsó része felől.
A biztosítékok az ábrán (ábra 155) látható
biztosítéktartóban találhatók.

ábra 157
L0F0212
195ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

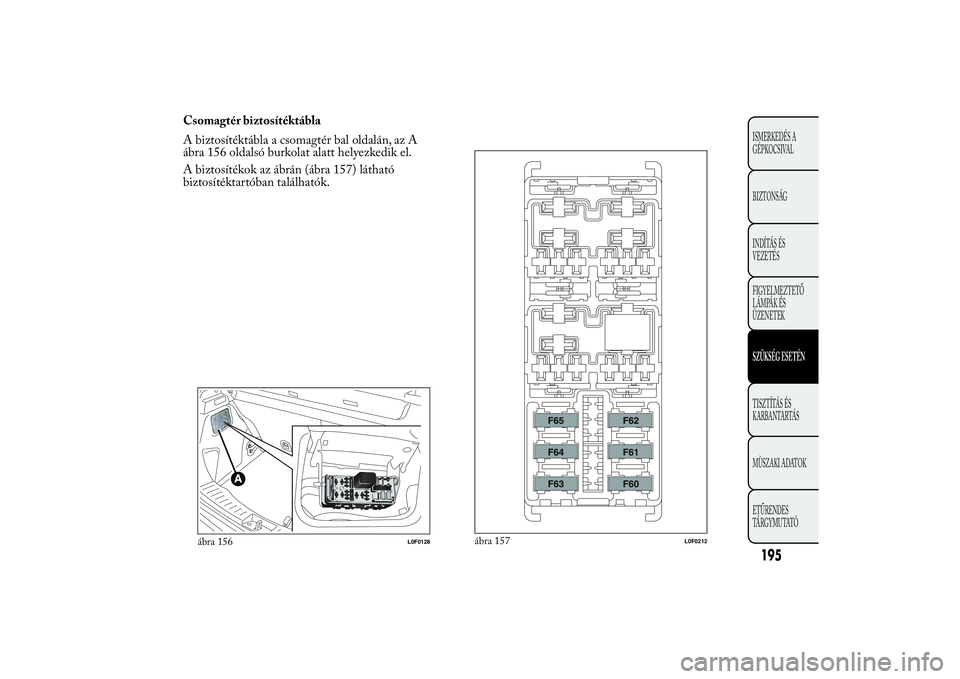

Csomagtér biztosítéktábla
A biztosítéktábla a csomagtér bal oldalán, az A
ábra 156 oldalsó burkolat alatt helyezkedik el.
A biztosítékok az ábrán (ábra 157) látható
biztosítéktartóban találhatók.
ábra 156
L0F0128

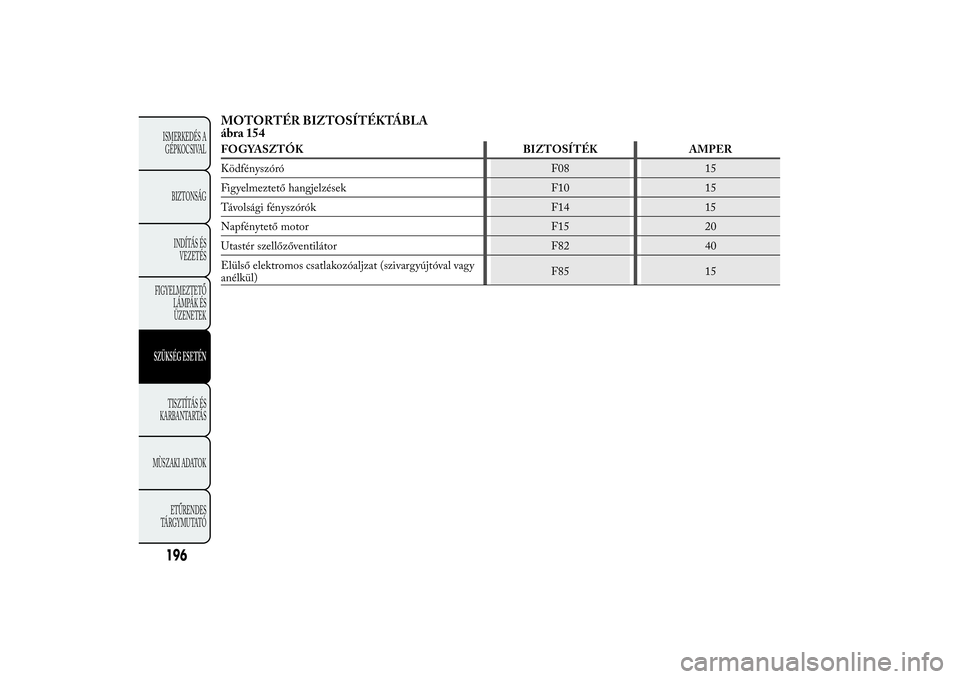

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 154FOGYASZTÓK BIZTOSÍTÉK AMPER
Ködfényszóró F08 15
Figyelmeztető hangjelzések F10 15
Távolsági fényszórók F14 15
Napfénytető motor F15 20
Utastér szellőzőventilátor F82 40
Elülső elektromos csatlakozóaljzat (szivargyújtóval vagy
anélkül)F85 15
