Lancia Ypsilon 2014 Kezelési és karbantartási útmutató (in Hungarian)

MŰSZERFAL BIZTOSÍTÉKTÁBLA
ábra 155FOGYASZTÓK BIZTOSÍTÉK AMPER
+15 Fényszóró-magasságállítás F13 5
+15 Az indítási fázisban letiltott, gyújtástól függő vezér-
lésF31 5
+30 Légkondicionáló berendezés, Blue&Me
TM
vezérlőegység, EOBD csatlakozó, autórádió előkészítésF36 10
+15 fékpedálon lévő kapcsoló (alaphelyzetben nyitott) F37 7,5
Központi ajtózár F38 20
Kétirányú szélvédőmosó szivattyú F43 20
Vezető oldali első elektromos ablakemelő F47 20
Utas oldali első elektromos ablakemelő F48 20
+15 Napfénytető, ülésfűtés, eső-/szürkület-érzékelő,
elektromos tükrök vezérlése, kezelőszervek megvilágí-
tása, AUX csatlakozóF49 7,5
+15 Autórádió előkészítés, légkondicionáló
vezérlőegység, napfénytető, parkolás vezérlőegység, fék-
pedál kapcsoló (alaphelyzetben zárt), kuplungpedál
kapcsoló (alaphelyzetben zárt), tolatólámpák, fényszóró-
mosó tekercsF51 5
+30 Műszercsoport F53 7,5+15 = gyújtáskapcsolótól érkező pozitív
+30 = közvetlenül az akkumulátor pozitív pólusától
(nem a gyújtáskapcsolótól)
197ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

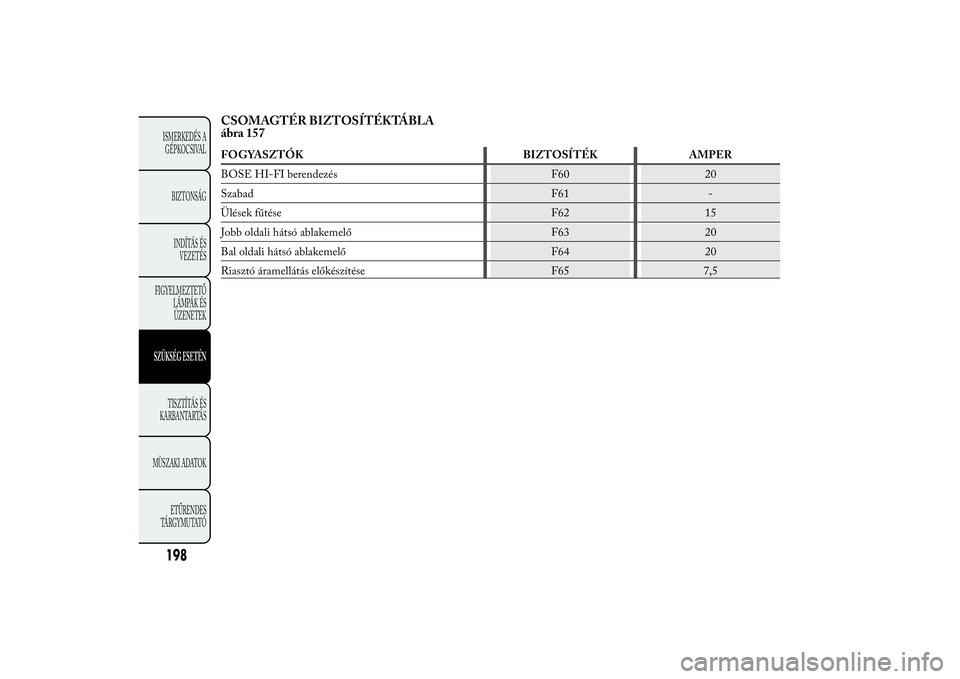

CSOMAGTÉR BIZTOSÍTÉKTÁBLA
ábra 157FOGYASZTÓK BIZTOSÍTÉK AMPER
BOSE HI-FI berendezés F60 20
Szabad F61 -
Ülések fűtése F62 15
Jobb oldali hátsó ablakemelő F63 20
Bal oldali hátsó ablakemelő F64 20
Riasztó áramellátás előkészítése F65 7,5
198ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

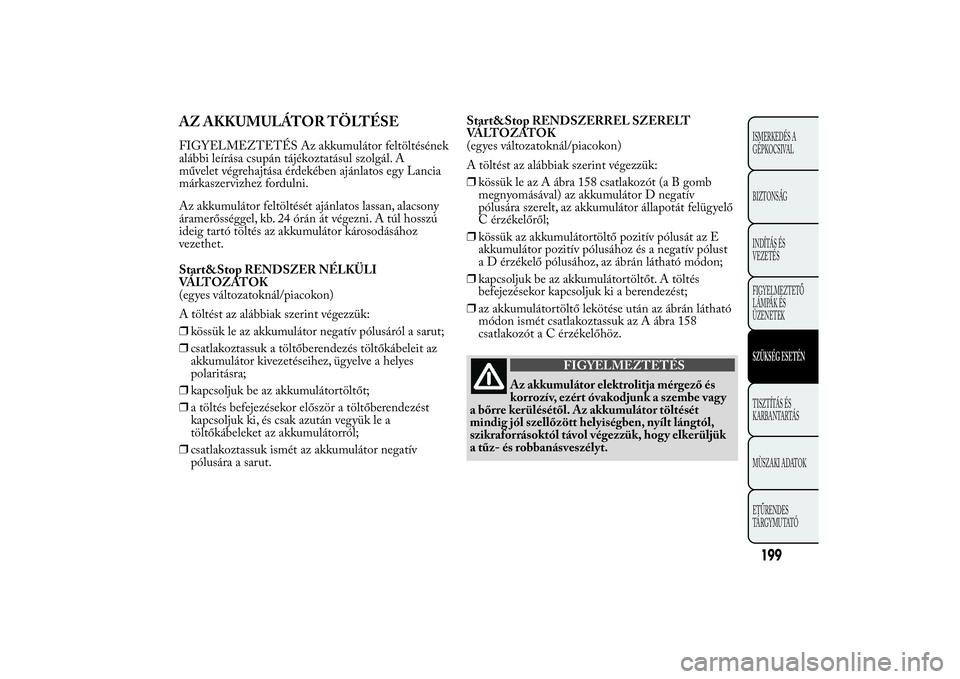

AZ AKKUMULÁTOR TÖLTÉSEFIGYELMEZTETÉS Az akkumulátor feltöltésének
alábbi leírása csupán tájékoztatásul szolgál. A
művelet végrehajtása érdekében ajánlatos egy Lancia
márkaszervizhez fordulni.
Az akkumulátor feltöltését ajánlatos lassan, alacsony
áramerősséggel, kb. 24 órán át végezni. A túl hosszú
ideig tartó töltés az akkumulátor károsodásához
vezethet.
Start&Stop RENDSZER NÉLKÜLI
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés töltőkábeleit az
akkumulátor kivezetéseihez, ügyelve a helyes
polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést
kapcsoljuk ki, és csak azután vegyük le a
töltőkábeleket az akkumulátorról;
❒csatlakoztassuk ismét az akkumulátor negatív
pólusára a sarut.Start&Stop RENDSZERREL SZERELT
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le az A ábra 158 csatlakozót (a B gomb
megnyomásával) az akkumulátor D negatív
pólusára szerelt, az akkumulátor állapotát felügyelő
C érzékelőről;
❒kössük az akkumulátortöltő pozitív pólusát az E
akkumulátor pozitív pólusához és a negatív pólust
a D érzékelő pólusához, az ábrán látható módon;
❒kapcsoljuk be az akkumulátortöltőt. A töltés
befejezésekor kapcsoljuk ki a berendezést;
❒az akkumulátortöltő lekötése után az ábrán látható
módon ismét csatlakoztassuk az A ábra 158
csatlakozótaCérzékelőhöz.
FIGYELMEZTETÉS
Az akkumulátor elektrolitja mérgező és
korrozív, ezért óvakodjunk a szembe vagy
a bőrre kerülésétől. Az akkumulátor töltését
mindig jól szellőzött helyiségben, nyílt lángtól,
szikraforrásoktól távol végezzük, hogy elkerüljük
a tűz- és robbanásveszélyt.
199ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

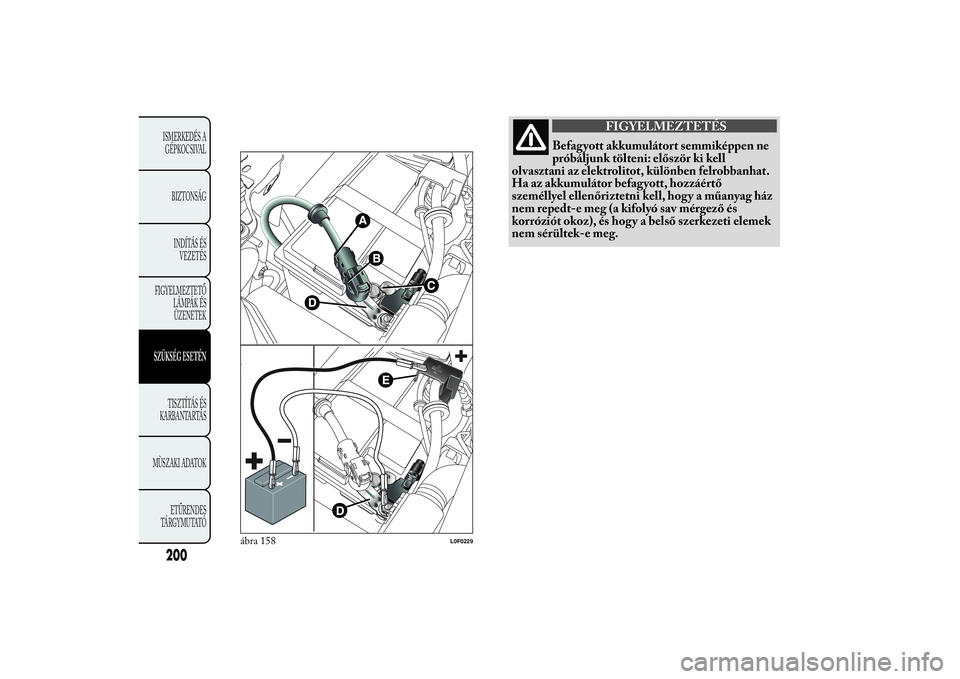

FIGYELMEZTETÉS
Befagyott akkumulátort semmiképpen ne
próbáljunk tölteni: először ki kell
olvasztani az elektrolitot, különben felrobbanhat.
Ha az akkumulátor befagyott, hozzáértő
személlyel ellenőriztetni kell, hogy a műanyag ház
nem repedt-e meg (a kifolyó sav mérgező és
korróziót okoz), és hogy a belső szerkezeti elemek
nem sérültek-e meg.
ábra 158
L0F0229
200ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

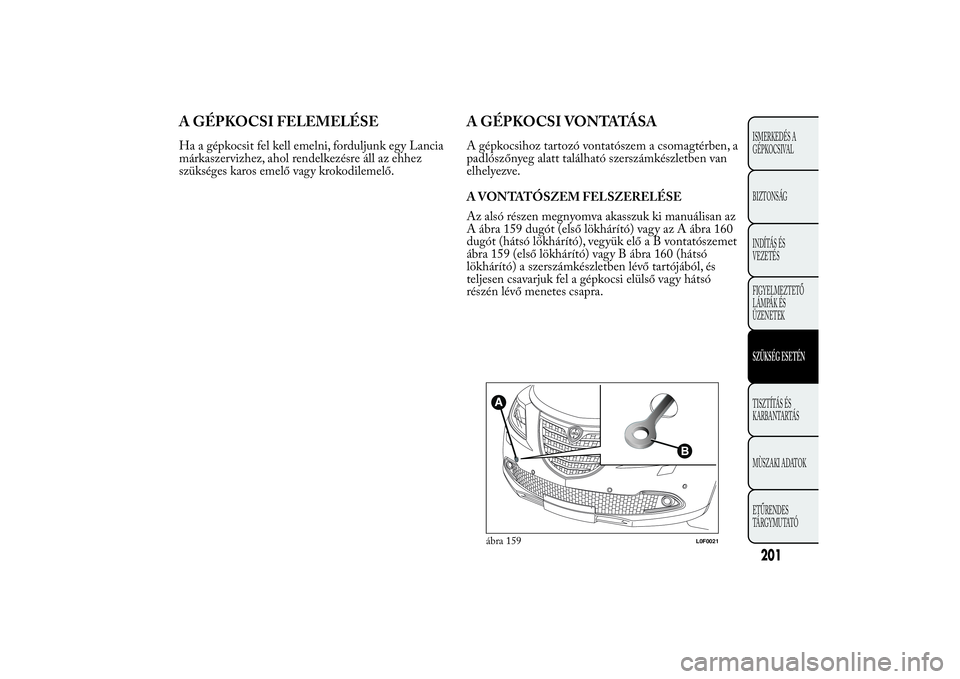

A GÉPKOCSI FELEMELÉSEHa a gépkocsit fel kell emelni, forduljunk egy Lancia
márkaszervizhez, ahol rendelkezésre áll az ehhez
szükséges karos emelő vagy krokodilemelő.
A GÉPKOCSI VONTATÁSAA gépkocsihoz tartozó vontatószem a csomagtérben, a
padlószőnyeg alatt található szerszámkészletben van
elhelyezve.
A VONTATÓSZEM FELSZERELÉSE
Az alsó részen megnyomva akasszuk ki manuálisan az
A ábra 159 dugót (első lökhárító) vagy az A ábra 160
dugót (hátsó lökhárító), vegyük előaBvontatószemet
ábra 159 (első lökhárító) vagy B ábra 160 (hátsó
lökhárító) a szerszámkészletben lévő tartójából, és
teljesen csavarjuk fel a gépkocsi elülső vagy hátsó
részén lévő menetes csapra.
ábra 159
L0F0021
201ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

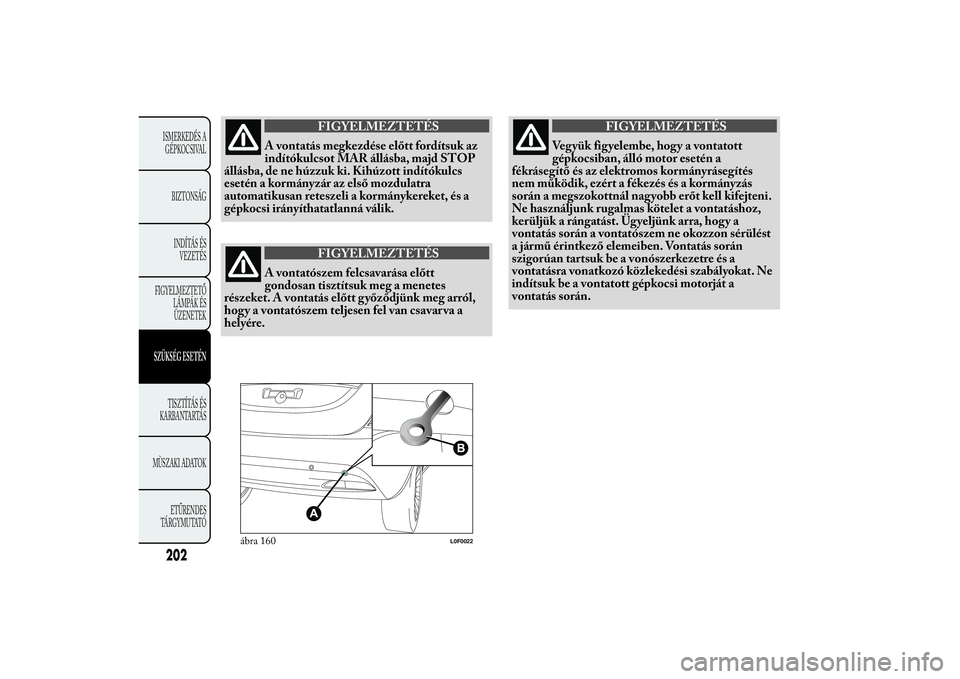

FIGYELMEZTETÉS
A vontatás megkezdése előtt fordítsuk az
indítókulcsot MAR állásba, majd STOP
állásba, de ne húzzuk ki. Kihúzott indítókulcs
esetén a kormányzár az első mozdulatra
automatikusan reteszeli a kormánykereket, és a
gépkocsi irányíthatatlanná válik.
FIGYELMEZTETÉS
A vontatószem felcsavarása előtt
gondosan tisztítsuk meg a menetes
részeket. A vontatás előtt g yőződjünk meg arról,
hogy a vontatószem teljesen fel van csavar va a
helyére.
FIGYELMEZTETÉS
Vegyük figyelembe, hogy a vontatott
gépkocsiban, álló motor esetén a
fékrásegítő és az elektromos kormányrásegítés
nem működik, ezért a fékezés és a kormányzás
során a megszokottnál nagyobb erőt kell kifejteni.
Ne használjunk rugalmas kötelet a vontatáshoz,
kerüljük a rángatást. Ügyeljünk arra, hogy a
vontatás során a vontatószem ne okozzon sérülést
a jármű érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vonószerkezetre és a
vontatásra vonatkozó közlekedési szabályokat. Ne
indítsuk be a vontatott gépkocsi motorját a
vontatás során.
ábra 160
L0F0022
202ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

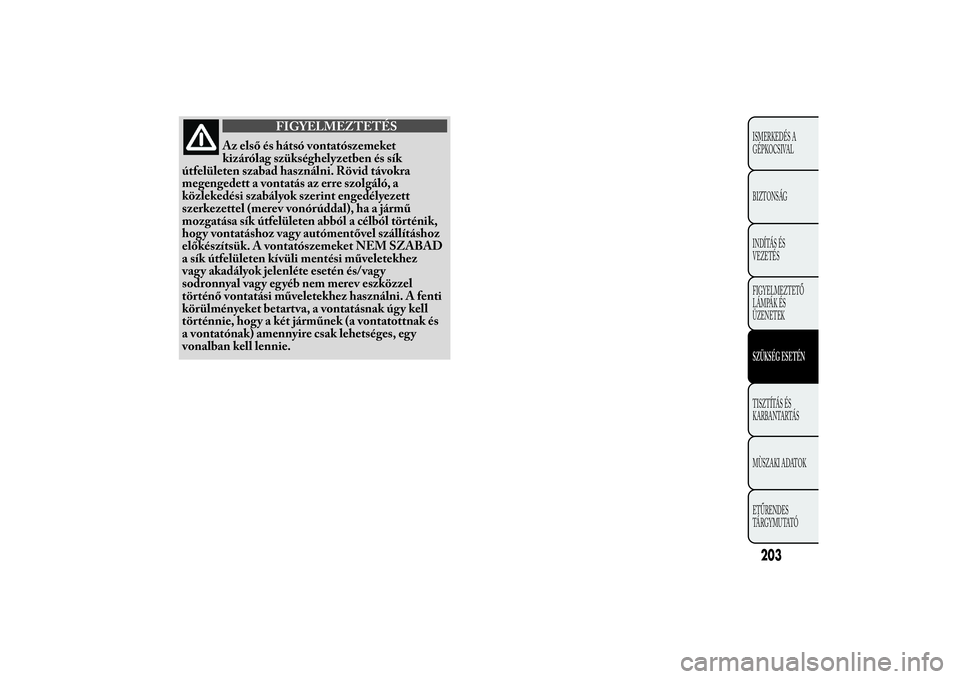

FIGYELMEZTETÉS
Az első és hátsó vontatószemeket
kizárólag szükséghelyzetben és sík
útfelületen szabad használni. Rövid távokra
megengedett a vontatás az erre szolgáló, a
közlekedési szabályok szerint engedélyezett
szerkezettel (merev vonórúddal), ha a jármű
mozgatása sík útfelületen abból a célból történik,
hogy vontatáshoz vagy autómentővel szállításhoz
előkészítsük. A vontatószemeket NEM SZABAD
a sík útfelületen kívüli mentési műveletekhez
vag y akadályok jelenléte esetén és/vag y
sodronnyal vag y eg yéb nem merev eszközzel
történő vontatási műveletekhez használni. A fenti
körülményeket betartva, a vontatásnak úgy kell
történnie, hogy a két járműnek (a vontatottnak és
a vontatónak) amennyire csak lehetséges, eg y
vonalban kell lennie.
203ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

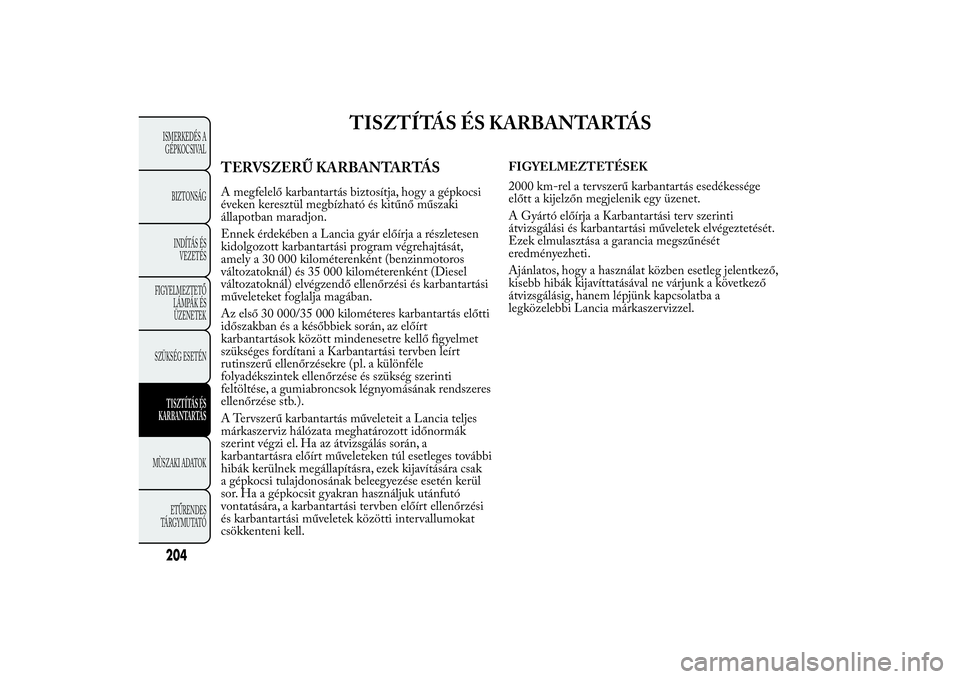

TISZTÍTÁS ÉS KARBANTARTÁS
TERVSZERŰ KARBANTARTÁSA megfelelő karbantartás biztosítja, hogy a gépkocsi
éveken keresztül megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében a Lancia gyár előírja a részletesen
kidolgozott karbantartási program végrehajtását,
amely a 30 000 kilométerenként (benzinmotoros
változatoknál) és 35 000 kilométerenként (Diesel
változatoknál) elvégzendő ellenőrzési és karbantartási
műveleteket foglalja magában.
Az első 30 000/35 000 kilométeres karbantartás előtti
időszakban és a későbbiek során, az előírt
karbantartások között mindenesetre kellő figyelmet
szükséges fordítani a Karbantartási tervben leírt
rutinszerű ellenőrzésekre (pl. a különféle
folyadékszintek ellenőrzése és szükség szerinti
feltöltése, a gumiabroncsok légnyomásának rendszeres
ellenőrzése stb.).
A Tervszerű karbantartás műveleteit a Lancia teljes
márkaszerviz hálózata meghatározott időnormák
szerint végzi el. Ha az átvizsgálás során, a
karbantartásra előírt műveleteken túl esetleges további
hibák kerülnek megállapításra, ezek kijavítására csak
a gépkocsi tulajdonosának beleegyezése esetén kerül
sor. Ha a gépkocsit gyakran használjuk utánfutó
vontatására, a karbantartási tervben előírt ellenőrzési
és karbantartási műveletek közötti intervallumokat
csökkenteni kell.FIGYELMEZTETÉSEK
2000 km-rel a tervszerű karbantartás esedékessége
előtt a kijelzőn megjelenik egy üzenet.
A Gyártó előírja a Karbantartási terv szerinti
átvizsgálási és karbantartási műveletek elvégeztetését.
Ezek elmulasztása a garancia megszűnését
eredményezheti.
Ajánlatos, hogy a használat közben esetleg jelentkező,
kisebb hibák kijavíttatásával ne várjunk a következő
átvizsgálásig, hanem lépjünk kapcsolatba a
legközelebbi Lancia márkaszervizzel.
204ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

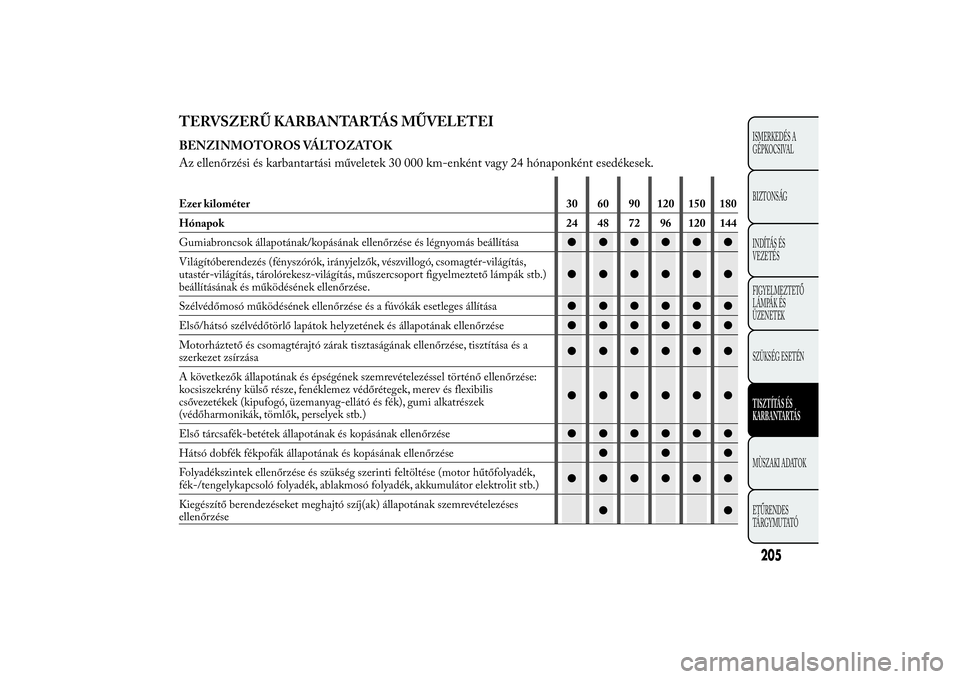

TERVSZERŰ KARBANTARTÁS MŰVELETEIBENZINMOTOROS VÁLTOZATOK
Az ellenőrzési és karbantartási műveletek 30 000 km-enként vagy 24 hónaponként esedékesek.Ezer kilométer 30 60 90 120 150 180
Hónapok 24 48 72 96 120 144
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás beállítása●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó, csomagtér-világítás,
utastér-világítás, tárolórekesz-világítás, műszercsoport figyelmeztető lámpák stb.)
beállításának és működésének ellenőrzése.●●●●●●
Szélvédőmosó működésének ellenőrzése és a fúvókák esetleges állítása●●●●●●
Első/hátsó szélvédőtörlő lapátok helyzetének és állapotának ellenőrzése●●●●●●
Motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése, tisztítása és a
szerkezet zsírzása●●●●●●
A következők állapotának és épségének szemrevételezéssel történő ellenőrzése:
kocsiszekrény külső része, fenéklemez védőrétegek, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi alkatrészek
(védőharmonikák, tömlők, perselyek stb.)●●●●●●
Első tárcsafék-betétek állapotának és kopásának ellenőrzése●●●●●●
Hátsó dobfék fékpofák állapotának és kopásának ellenőrzése●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor hűtőfolyadék,
fék-/tengelykapcsoló folyadék, ablakmosó folyadék, akkumulátor elektrolit stb.)●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának szemrevételezéses
ellenőrzése●●
205ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

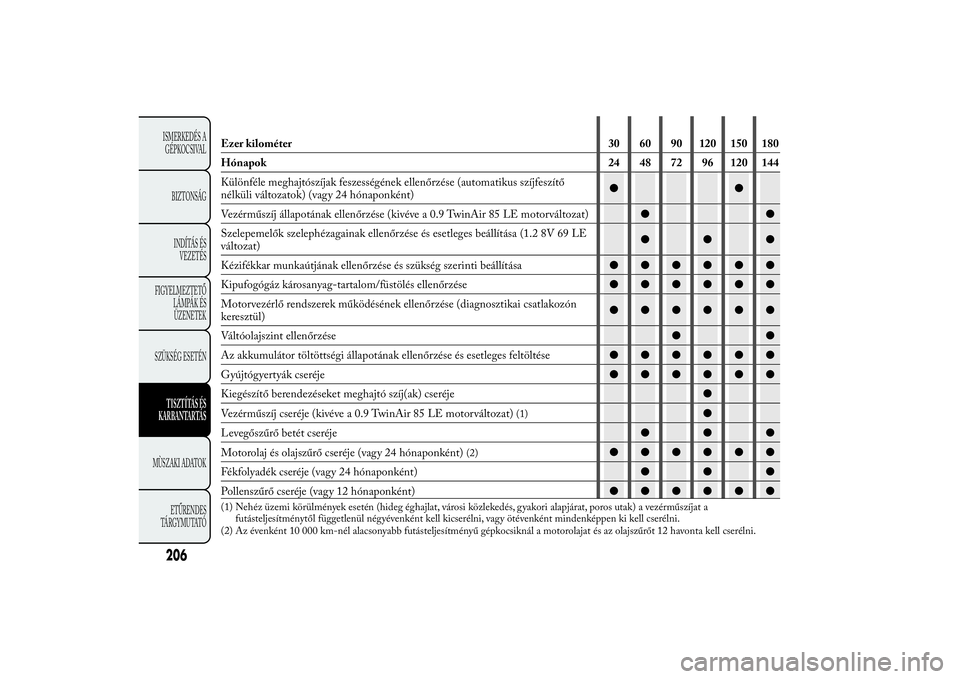

Ezer kilométer 30 60 90 120 150 180
Hónapok 24 48 72 96 120 144
Különféle meghajtószíjak feszességének ellenőrzése (automatikus szíjfeszítő
nélküli változatok) (vagy 24 hónaponként)●●
Vezérműszíj állapotának ellenőrzése (kivéve a 0.9 TwinAir 85 LE motorváltozat)●●
Szelepemelők szelephézagainak ellenőrzése és esetleges beállítása (1.2 8V 69 LE
változat)●●●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása●●●●●●
Kipufogógáz károsanyag-tartalom/füstölés ellenőrzése●●●●●●
Motorvezérlő rendszerek működésének ellenőrzése (diagnosztikai csatlakozón
keresztül)●●●●●●
Váltóolajszint ellenőrzése●●
Az akkumulátor töltöttségi állapotának ellenőrzése és esetleges feltöltése●●●●●●
Gyújtógyertyák cseréje●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje●
Vezérműszíj cseréje (kivéve a 0.9 TwinAir 85 LE motorváltozat)
(1)
●
Levegőszűrő betét cseréje●●●
Motorolaj és olajszűrő cseréje (vagy 24 hónaponként)
(2)
●●●●●●
Fékfolyadék cseréje (vagy 24 hónaponként)●●●
Pollenszűrő cseréje (vagy 12 hónaponként)●●●●●●
(1) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat, poros utak) a vezérműszíjat a
futásteljesítménytől függetlenül négyévenként kell kicserélni, vagy ötévenként mindenképpen ki kell cserélni.
(2) Az évenként 10 000 km-nél alacsonyabb futásteljesítményű gépkocsiknál a motorolajat és az olajszűrőt 12 havonta kell cserélni.
206ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
