4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)Côté droit
Déplacez le dispositif d’ouverture du réservoir de liquide de lave-
glace. (→P. 585)
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

591
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)■
Clignotants arrière
Ouvrez le hayon et enlevez les
caches et les boulons puis, de
l’arrière du véhicule, retirez
l’ensemble d’éclairage en le tirant
directement vers l’arrière.
Utilisez un tournevis à tête plate
enveloppé dans du tissu.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

592
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)■
Feux de recul
Ouvrez le hayon et enlevez le cou-
vercle.
Utilisez un tournevis à tête plate
enveloppé dans du tissu.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

593
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)■
Éclairage de la plaque d’immatriculation
Ouvrez le hayon et enlevez le cou-
vercle.
Utilisez un tournevis à tête plate
enveloppé dans du tissu.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

594
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)■
Autres lampes
Si l’une des lampes suivantes doit être remplacée, communiquez avec
votre concessionnaire Lexus.
●Feux de croisement (de type DEL)
● Feux de stationnement et feux de jour
● Feux de gabarit avant
● Clignotants latéraux
● Feux d’arrêt/feux arrière
● Feux de gabarit arrière
● Feu d’arrêt surélevé
● Éclairage de seuil extérieur

595
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

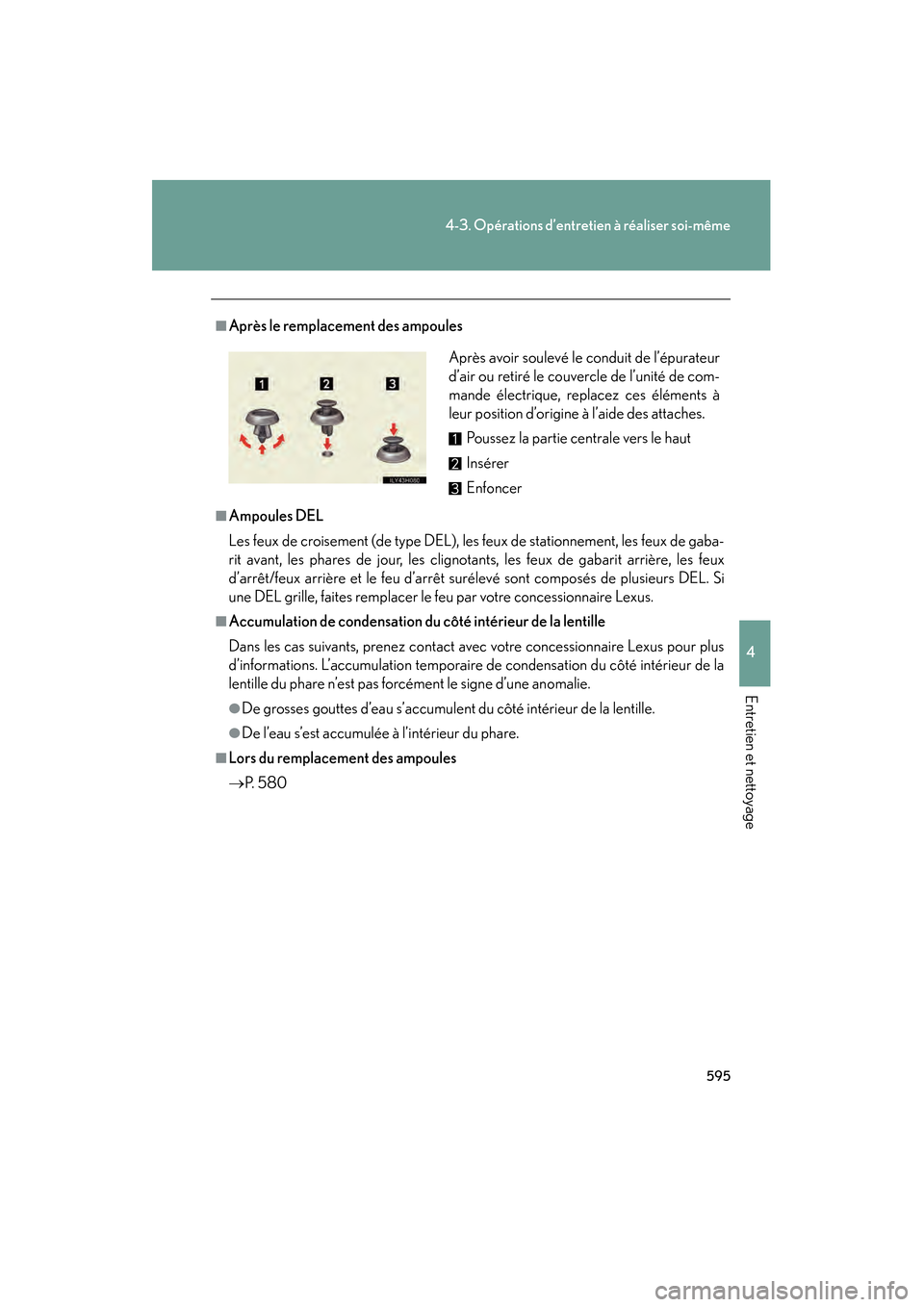

■Après le remplacement des ampoules
■Ampoules DEL
Les feux de croisement (de type DEL), les feux de stationnement, les feux de gaba-
rit avant, les phares de jour, les clignotants, les feux de gabarit arrière, les feux
d’arrêt/feux arrière et le feu d’arrêt surélevé sont composés de plusieurs DEL. Si
une DEL grille, faites remplacer le feu par votre concessionnaire Lexus.
■Accumulation de condensation du côté intérieur de la lentille
Dans les cas suivants, prenez contact avec votre concessionnaire Lexus pour plus
d’informations. L’accumulation temporaire de condensation du côté intérieur de la
lentille du phare n’est pas forcément le signe d’une anomalie.
●De grosses gouttes d’eau s’accumulent du côté intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur du phare.
■Lors du remplacement des ampoules
→P. 5 8 0 Après avoir soulevé le conduit de l’épurateur
d’air ou retiré le couvercle de l’unité de com-
mande électrique, replacez ces éléments à
leur position d’origine à l’aide des attaches.
Poussez la partie centrale vers le haut
Insérer
Enfoncer

596
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
ATTENTION
■Remplacement des ampoules
●Éteignez les lumières. N’essayez pas de remplacer l’ampoule immédiatement
après avoir éteint les lumières.
Les ampoules sont très chaudes et pourraient provoquer des brûlures.
●Ne touchez pas le verre de l’ampoule à mains nues. Tenez l’ampoule par sa partie
en plastique ou en métal.
Si l’ampoule était rayée ou si vous la laissiez tomber, elle pourrait exploser ou se
fissurer.
●Installez complètement les ampoules et toute pièce utilisée pour les immobiliser.
Si vous ne le faites pas, la chaleur risque d’occasionner des dommages ou un
incendie, ou de l’eau risque de pénétrer dans le phare. Cela pourrait endomma-
ger les phares ou provoquer l’accumulation de condensation sur la lentille.
■Pour éviter tout dommage ou incendie
Assurez-vous que les ampoules sont bien en place et verrouillées.

En cas de problème5
597
CT200h_OM_OM76066D_(D)
5-1. Informations essentiellesFeux de détresse .................... 598
Si votre véhicule doit être remorqué ..................... 599
Si vous croyez qu’il y a un problème ...................... 606
5-2. Procédures en cas d’urgence Si une lampe témoin s’allume ou si un avertisseur sonore
retentit ................................... 607
Si un message d’avertissement
s’affiche .................................. 620
En cas de crevaison ............... 640
Si le système hybride ne démarre pas.......................... 652
Si vous perdez vos clés ......... 654
Si la clé à puce ne fonctionne pas
correctement ....................... 655
Si la batterie de 12 volts est déchargée ............ 658
Si le véhicule surchauffe...... 664
Si votre véhicule est bloqué..................................... 669
Si votre véhicule doit être arrêté d’urgence ................... 671

598
CT200h_OM_OM76066D_(D)
5-1. Informations essentielles
Feux de détresse
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période de temps alors que
le système hybride ne fonctionne pas (quand le voyant “READY” est éteint), il se
peut que la batterie de 12 volts se décharge.
Les feux de détresse permettent de signaler aux autres conducteurs la
présence de votre véhicule si vous devez l’immobiliser, par exemple à
cause d’une panne.
Appuyez sur le contacteur.
Tous les clignotants fonctionne-
ront simultanément. Pour les
éteindre, appuyez de nouveau
sur le contacteur.

5
En cas de problème
599
5-1. Informations essentielles
CT200h_OM_OM76066D_(D)

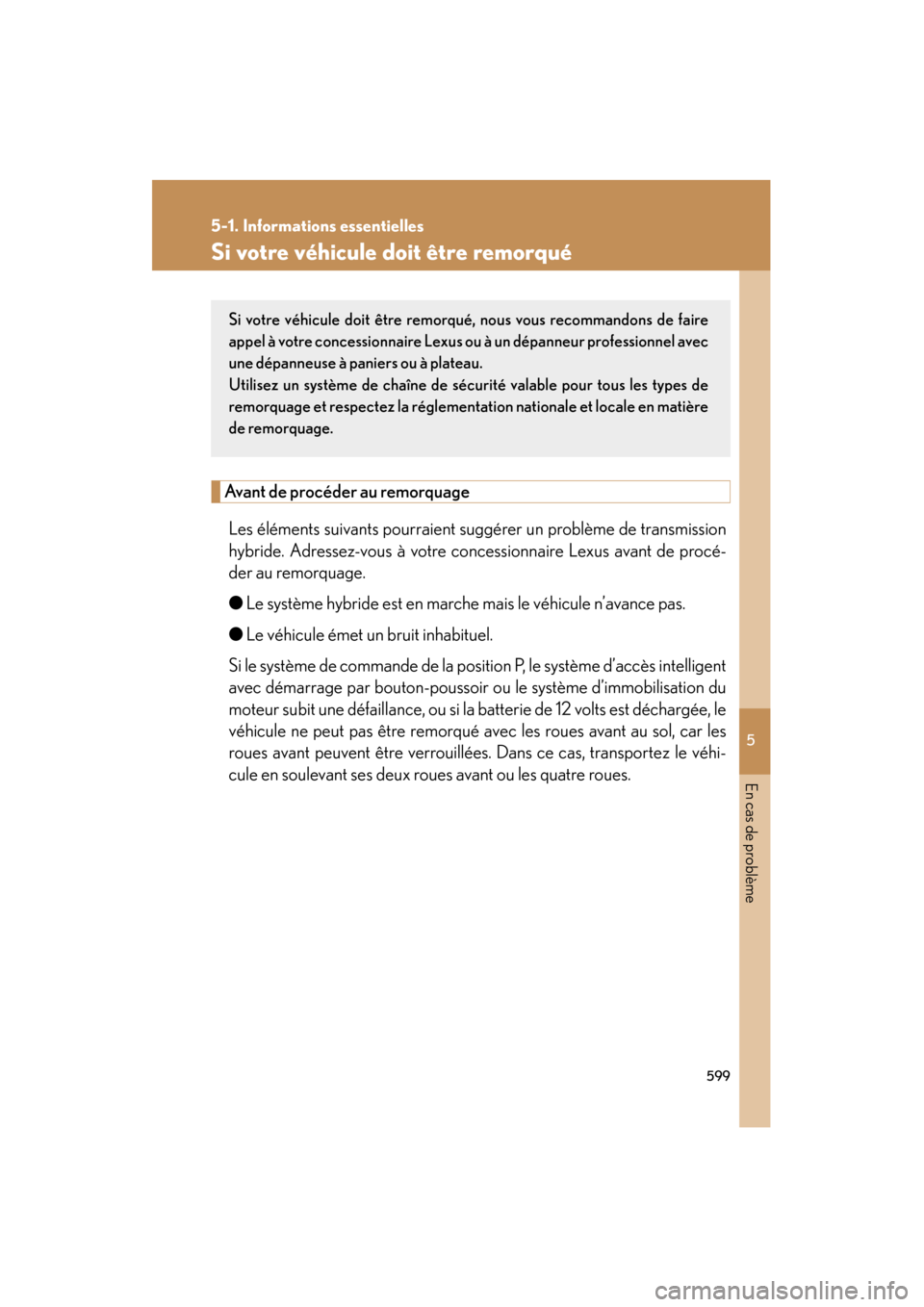

Si votre véhicule doit être remorqué
Avant de procéder au remorquageLes éléments suivants pourraient suggérer un problème de transmission
hybride. Adressez-vous à votre concessionnaire Lexus avant de procé-
der au remorquage.
● Le système hybride est en marche mais le véhicule n’avance pas.
● Le véhicule émet un bruit inhabituel.
Si le système de commande de la position P, le système d’accès intelligent
avec démarrage par bouton-poussoir ou le système d’immobilisation du
moteur subit une défaillance, ou si la batterie de 12 volts est déchargée, le
véhicule ne peut pas être remorqué avec les roues avant au sol, car les
roues avant peuvent être verrouillées. Dans ce cas, transportez le véhi-
cule en soulevant ses deux roues avant ou les quatre roues.
Si votre véhicule doit être remorqué, nous vous recommandons de faire
appel à votre concessionnaire Lexus ou à un dépanneur professionnel avec
une dépanneuse à paniers ou à plateau.
Utilisez un système de chaîne de sé curité valable pour tous les types de
remorquage et respectez la réglementa tion nationale et locale en matière
de remorquage.
