Lexus CT200h 2013 Manuel du propriétaire (in French)

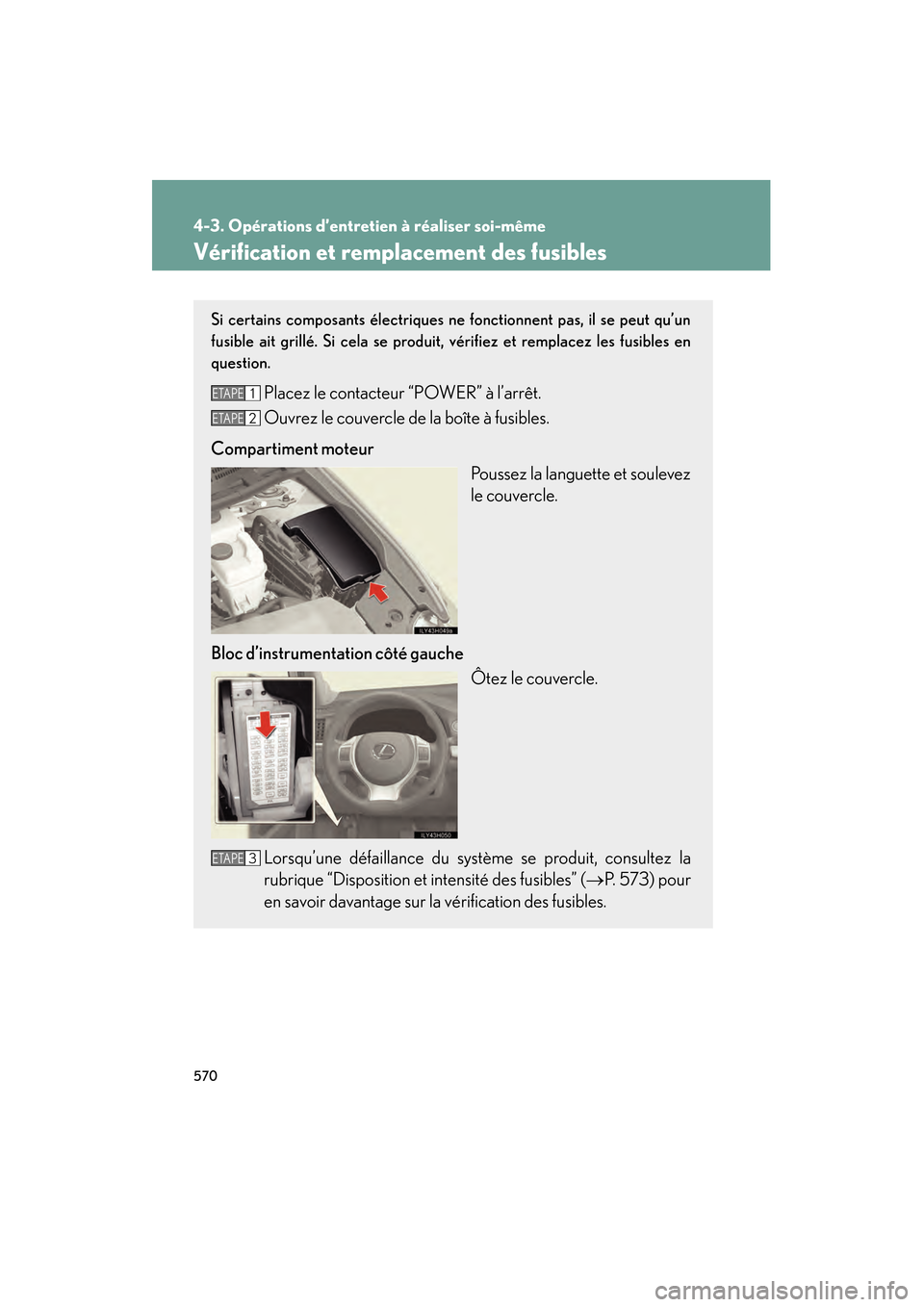

570
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se peut qu’un
fusible ait grillé. Si cela se produit, vérifiez et remplacez les fusibles en
question.
Placez le contacteur “POWER” à l’arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Poussez la languette et soulevez
le couvercle.
Bloc d’instrumentation côté gauche Ôtez le couvercle.
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et intensité des fusibles” ( →P. 5 7 3 ) p o u r
en savoir davantage sur la vérification des fusibles.ETAPE1
ETAPE2
ETAPE3

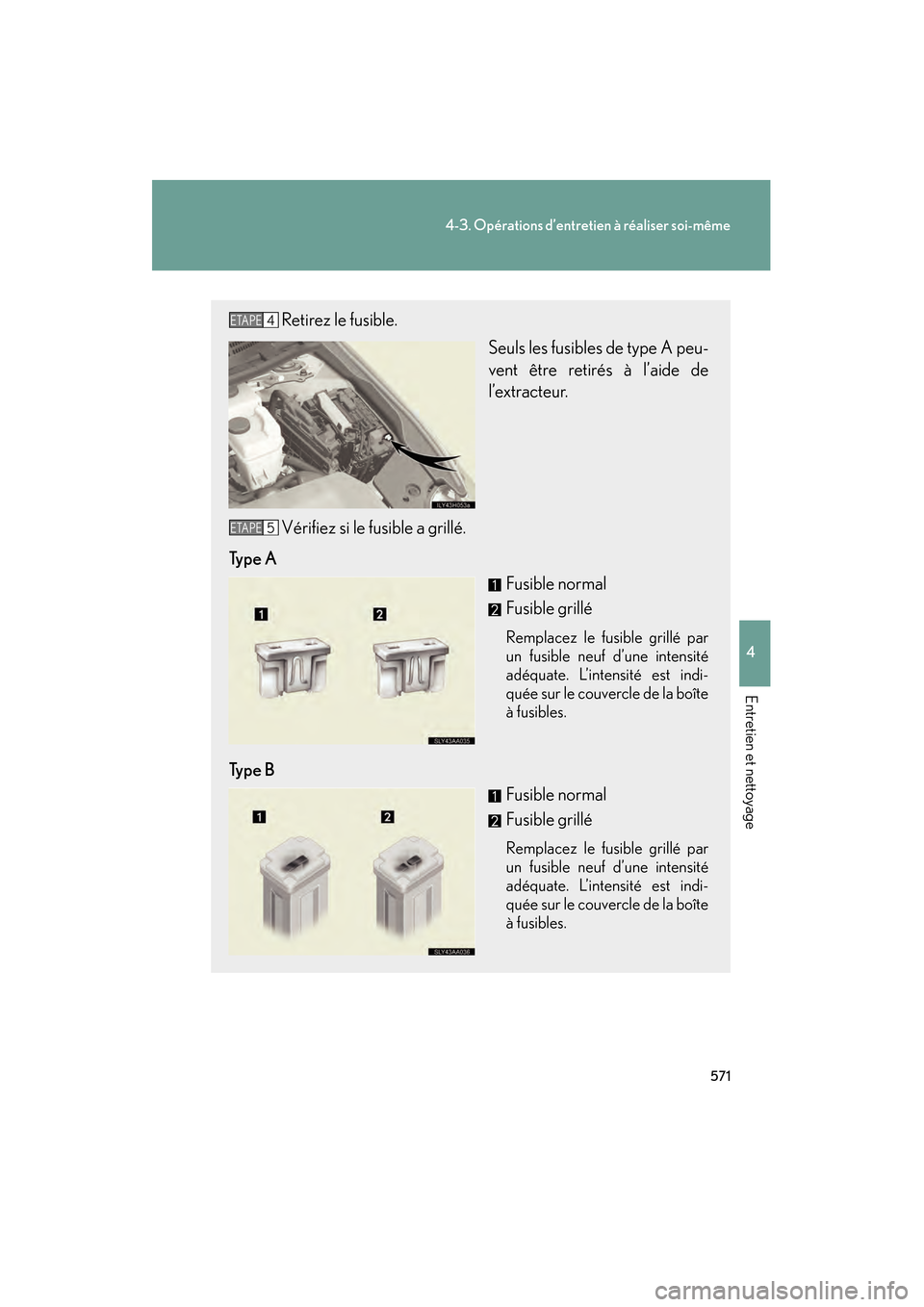

571
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
Retirez le fusible.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.
ETAPE4
ETAPE5

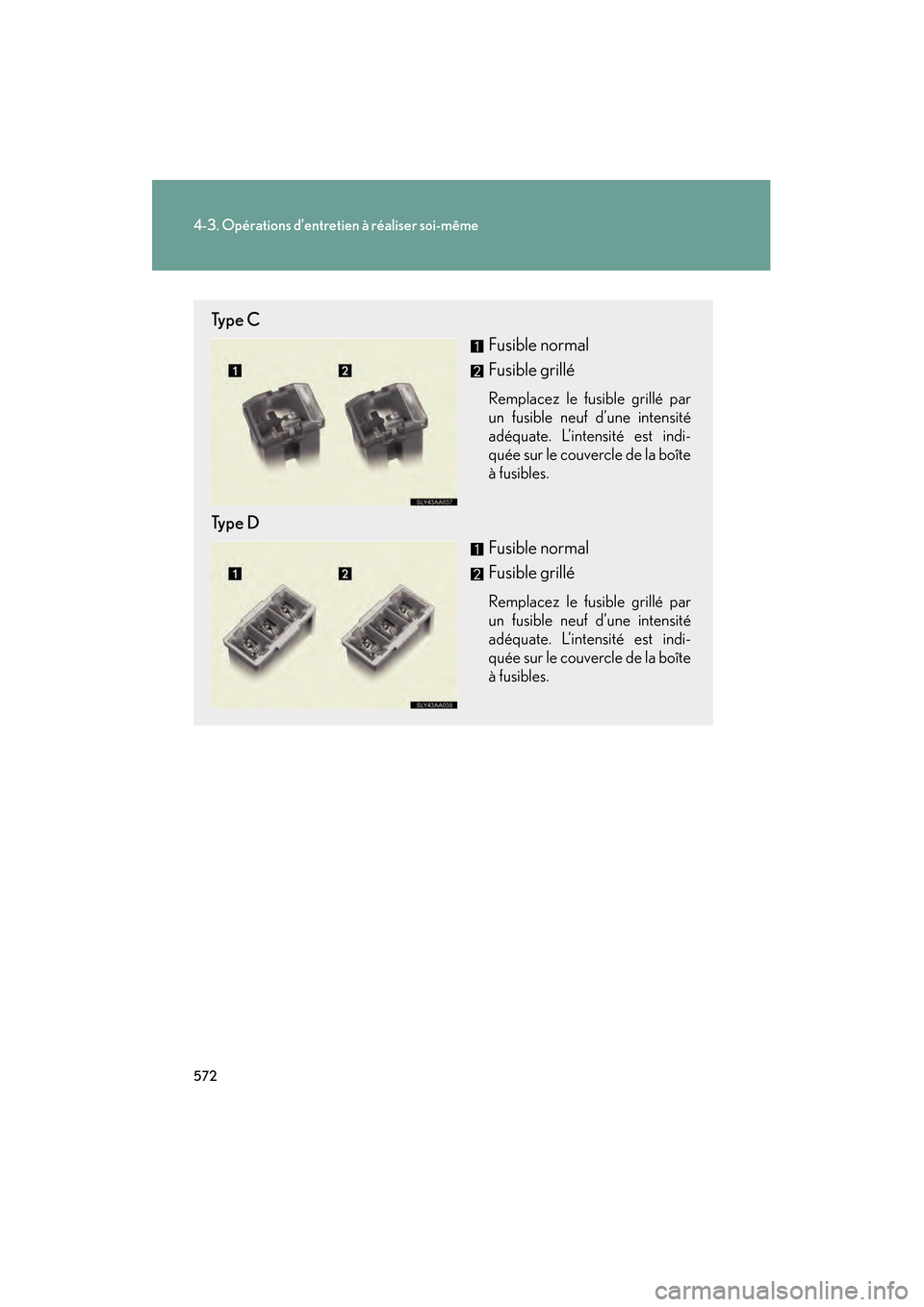

572
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
Ty p e CFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.
Ty p e DFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.

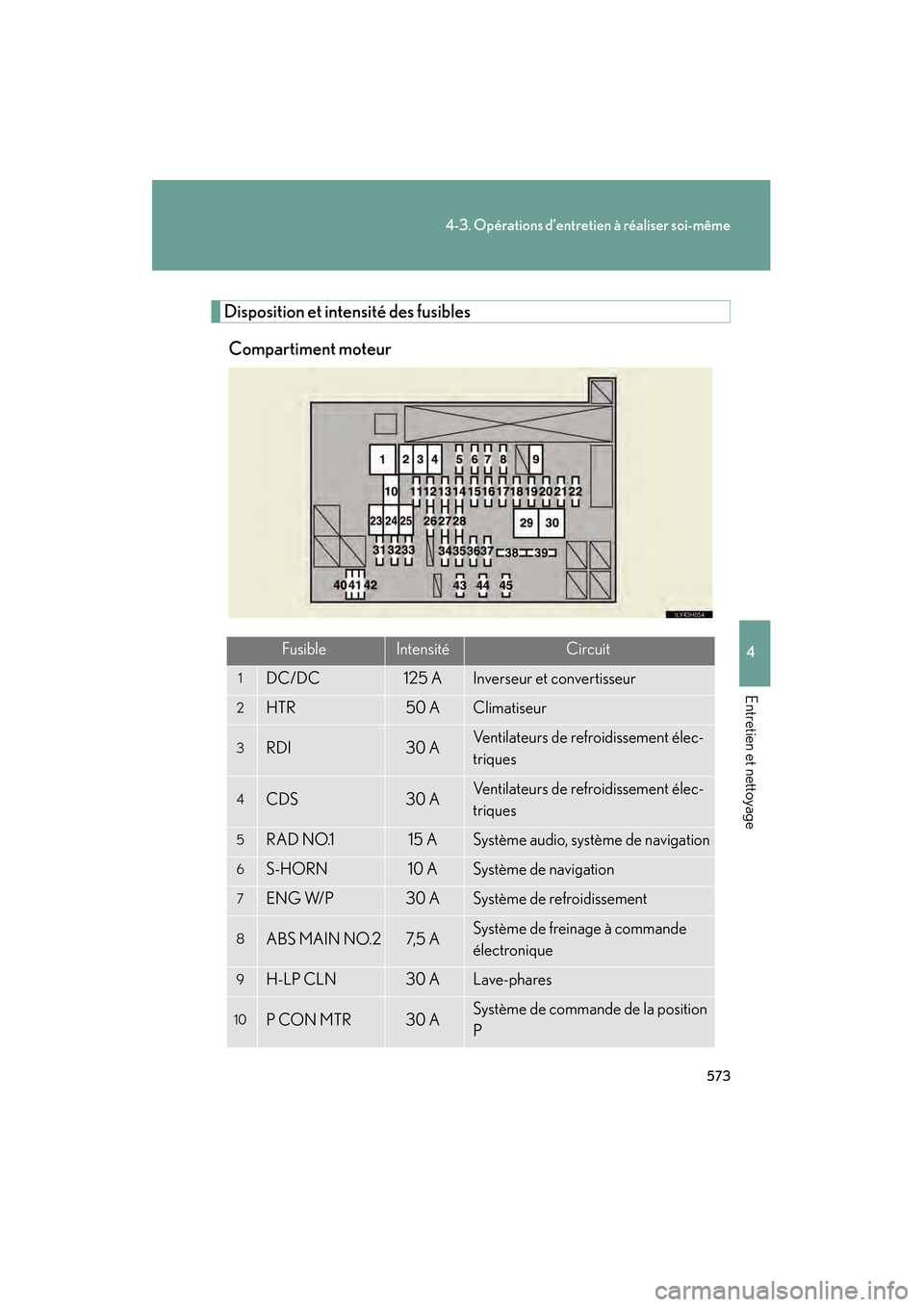

573
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
Disposition et intensité des fusibles
Compartiment moteur
FusibleIntensitéCircuit
1DC/DC125 AInverseur et convertisseur
2HTR50 AClimatiseur
3RDI30 AVentilateurs de refroidissement élec-
triques
4CDS30 AVentilateurs de refroidissement élec-
triques
5RAD NO.115 ASystème audio, système de navigation
6S-HORN10 ASystème de navigation
7ENG W/P30 ASystème de refroidissement
8ABS MAIN NO.27, 5 ASystème de freinage à commande
électronique
9H-LP CLN30 ALave-phares
10P CON MTR30 ASystème de commande de la position
P

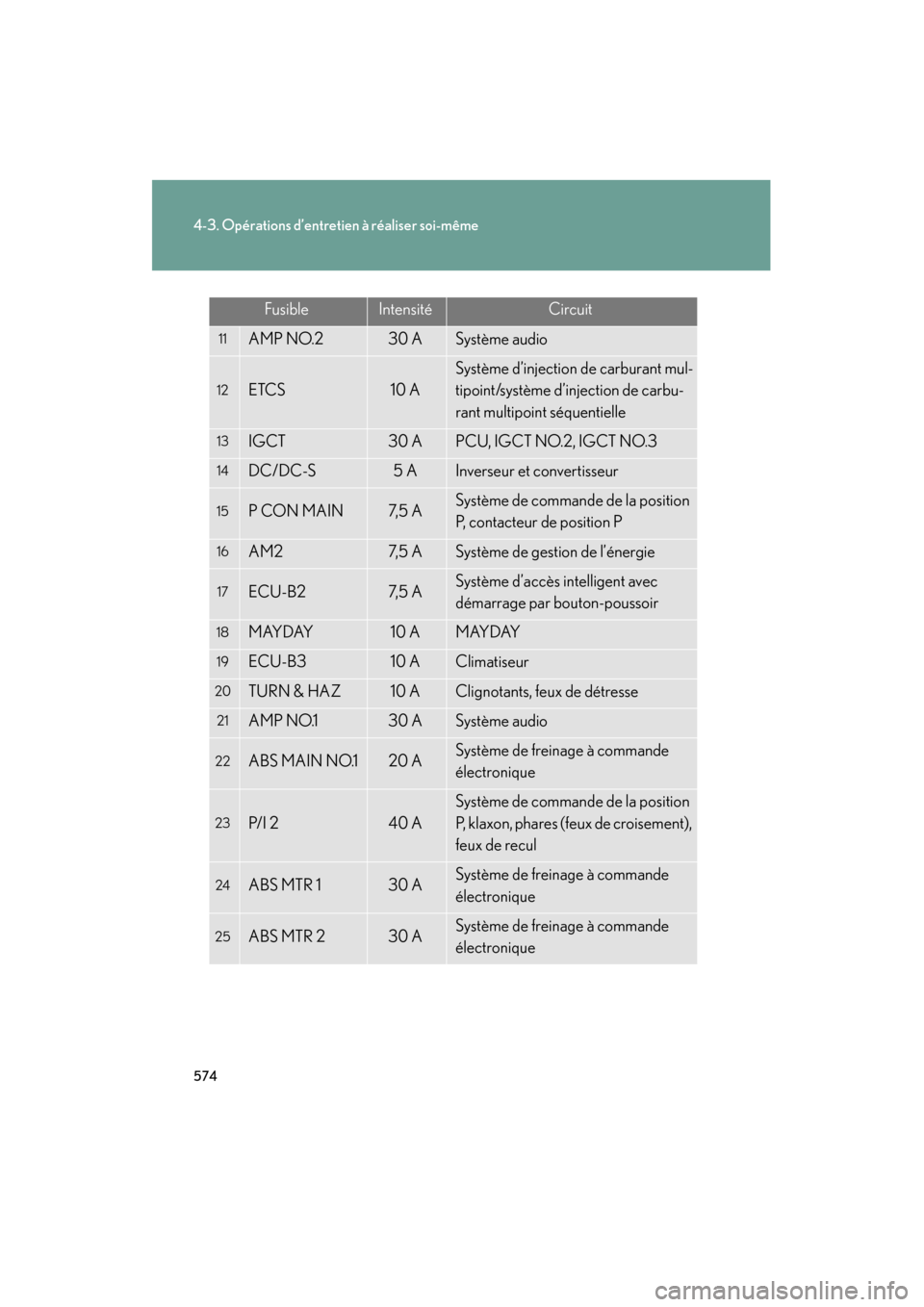

574
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
11AMP NO.230 ASystème audio
12ETCS10 A
Système d’injection de carburant mul-
tipoint/système d’injection de carbu-
rant multipoint séquentielle
13IGCT30 APCU, IGCT NO.2, IGCT NO.3
14DC/DC-S5 AInverseur et convertisseur
15P CON MAIN7, 5 ASystème de commande de la position
P, contacteur de position P
16AM27, 5 ASystème de gestion de l’énergie
17ECU-B27, 5 ASystème d’accès intelligent avec
démarrage par bouton-poussoir
18MAYDAY10 AMAYDAY
19ECU-B310 AClimatiseur
20TURN & HAZ10 AClignotants, feux de détresse
21AMP NO.130 ASystème audio
22ABS MAIN NO.120 ASystème de freinage à commande
électronique
23P/ I 240 A
Système de commande de la position
P, klaxon, phares (feux de croisement),
feux de recul
24ABS MTR 130 ASystème de freinage à commande
électronique
25ABS MTR 230 ASystème de freinage à commande
électronique
FusibleIntensitéCircuit

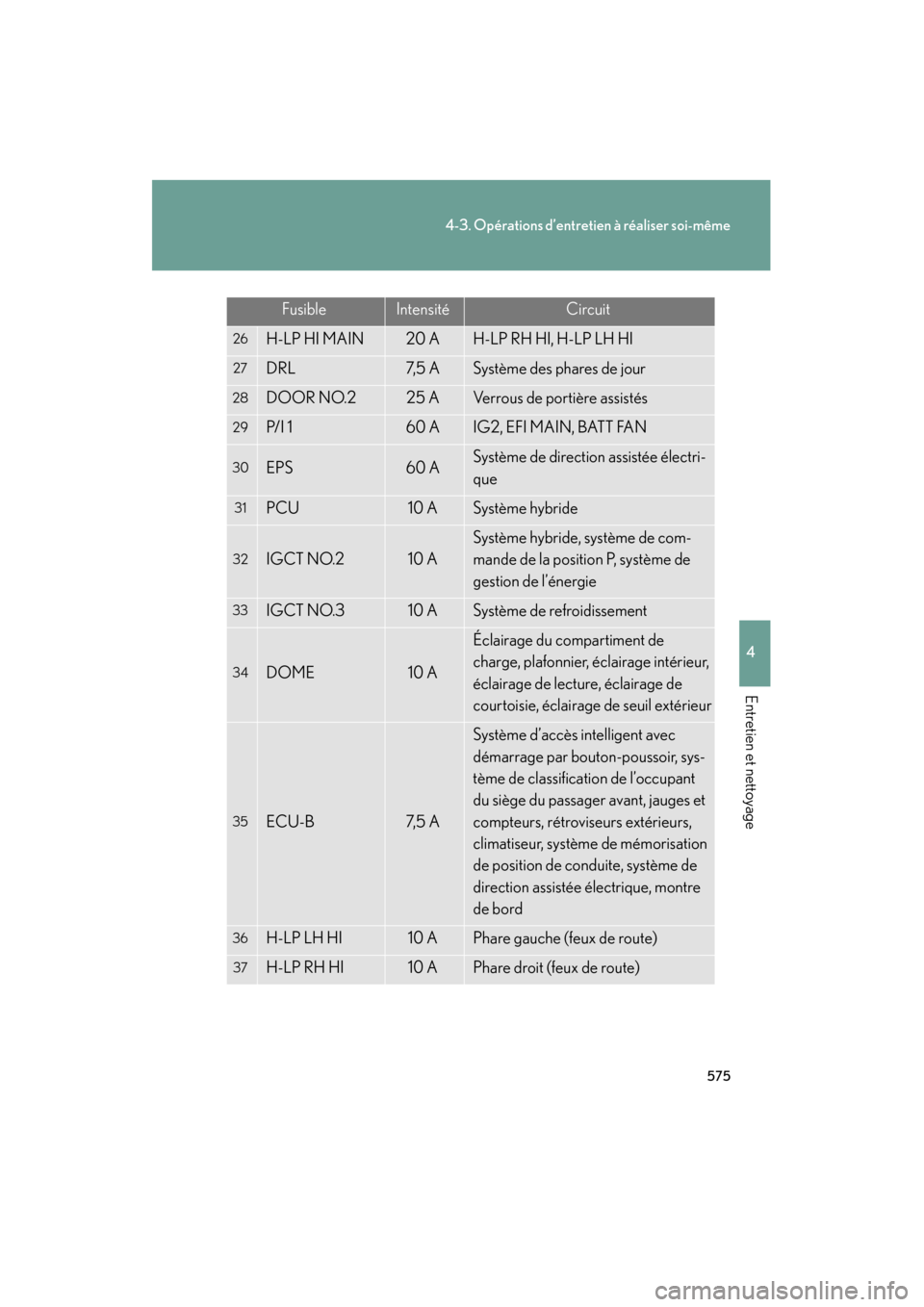

575
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
26H-LP HI MAIN20 AH-LP RH HI, H-LP LH HI
27DRL7, 5 ASystème des phares de jour
28DOOR NO.225 AVerrous de portière assistés
29P/ I 160 AIG2, EFI MAIN, BATT FAN
30EPS60 ASystème de direction assistée électri-
que
31PCU10 ASystème hybride
32IGCT NO.210 A
Système hybride, système de com-
mande de la position P, système de
gestion de l’énergie
33IGCT NO.310 ASystème de refroidissement
34DOME10 A
Éclairage du compartiment de
charge, plafonnier, éclairage intérieur,
éclairage de lecture, éclairage de
courtoisie, éclairage de seuil extérieur
35ECU-B7, 5 A
Système d’accès intelligent avec
démarrage par bouton-poussoir, sys-
tème de classification de l’occupant
du siège du passager avant, jauges et
compteurs, rétroviseurs extérieurs,
climatiseur, système de mémorisation
de position de conduite, système de
direction assistée électrique, montre
de bord
36H-LP LH HI10 APhare gauche (feux de route)
37H-LP RH HI10 APhare droit (feux de route)
FusibleIntensitéCircuit

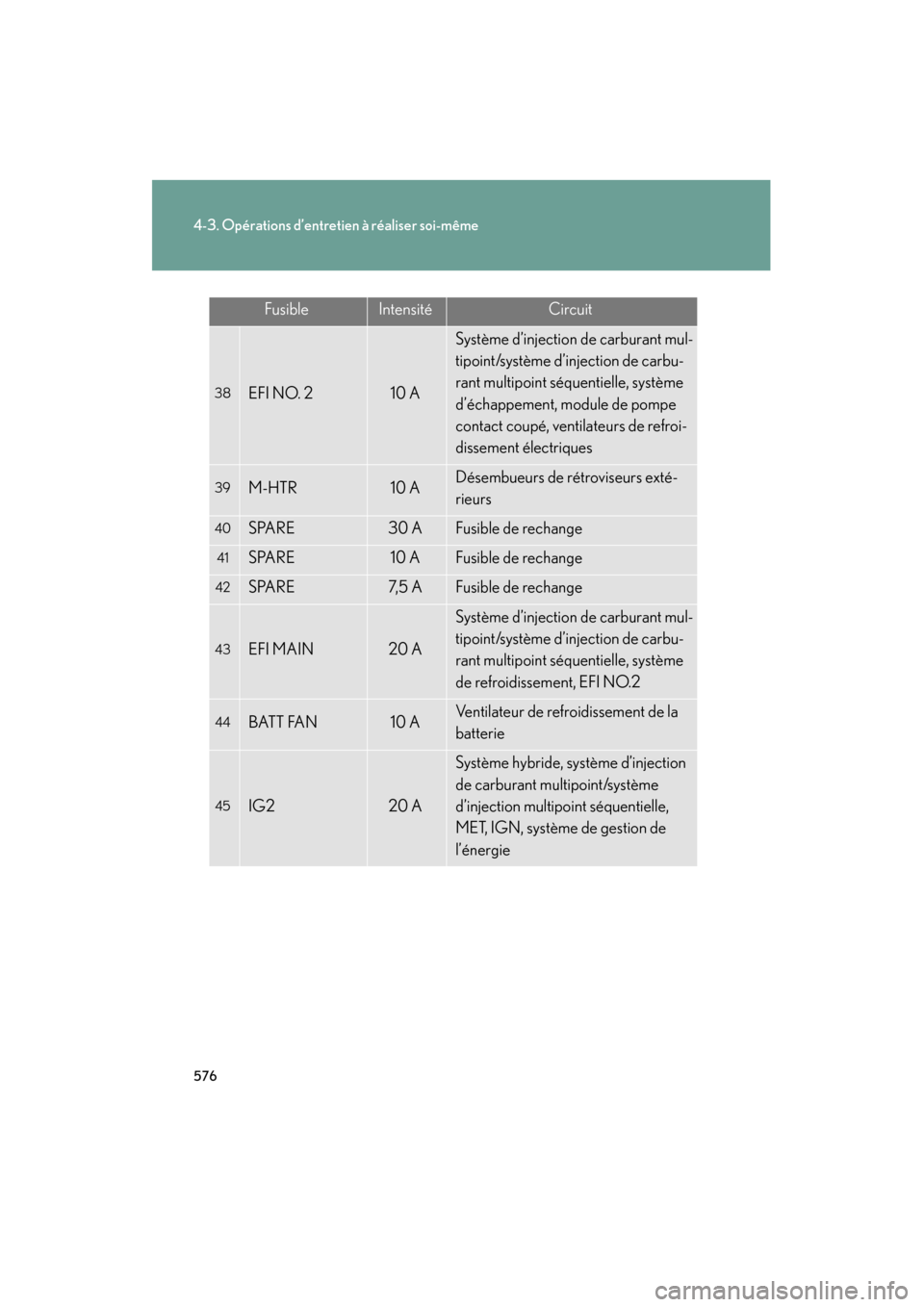

576
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
38EFI NO. 210 A
Système d’injection de carburant mul-
tipoint/système d’injection de carbu-
rant multipoint séquentielle, système
d’échappement, module de pompe
contact coupé, ventilateurs de refroi-
dissement électriques
39M-HTR10 ADésembueurs de rétroviseurs exté-
rieurs
40SPARE30 AFusible de rechange
41SPARE10 AFusible de rechange
42SPARE7, 5 AFusible de rechange
43EFI MAIN20 A
Système d’injection de carburant mul-
tipoint/système d’injection de carbu-
rant multipoint séquentielle, système
de refroidissement, EFI NO.2
44BATT FAN10 AVentilateur de refroidissement de la
batterie
45IG220 A
Système hybride, système d’injection
de carburant multipoint/système
d’injection multipoint séquentielle,
MET, IGN, système de gestion de
l’énergie
FusibleIntensitéCircuit

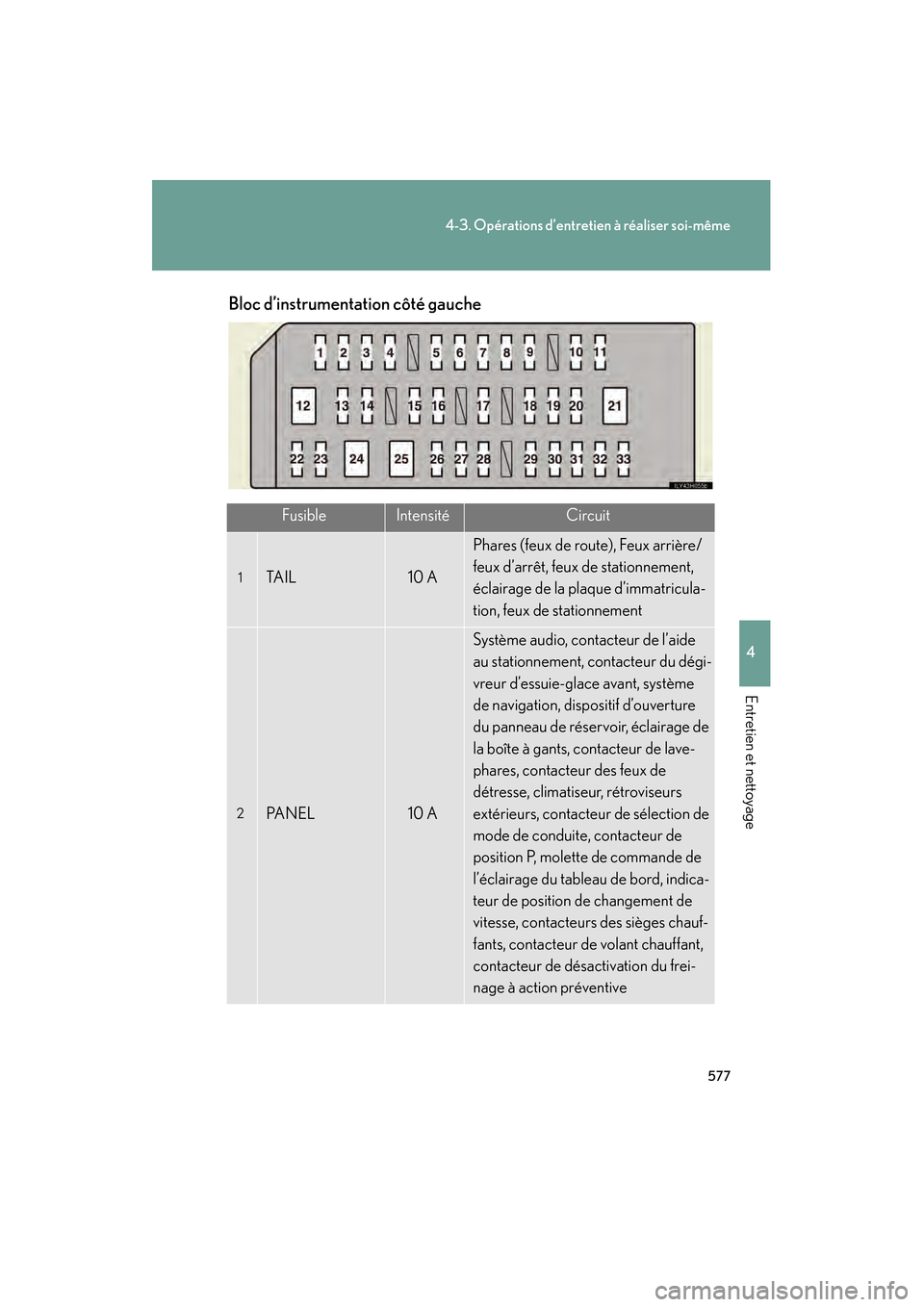

577
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)Bloc d’instrumentation côté gauche
FusibleIntensitéCircuit
1TA I L10 A
Phares (feux de route), Feux arrière/
feux d’arrêt, feux de stationnement,
éclairage de la plaque d’immatricula-
tion, feux de stationnement
2PA N E L10 A
Système audio, contacteur de l’aide
au stationnement, contacteur du dégi-
vreur d’essuie-glace avant, système
de navigation, dispositif d’ouverture
du panneau de réservoir, éclairage de
la boîte à gants, contacteur de lave-
phares, contacteur des feux de
détresse, climatiseur, rétroviseurs
extérieurs, contacteur de sélection de
mode de conduite, contacteur de
position P, molette de commande de
l’éclairage du tableau de bord, indica-
teur de position de changement de
vitesse, contacteurs des sièges chauf-
fants, contacteur de volant chauffant,
contacteur de désactivation du frei-
nage à action préventive

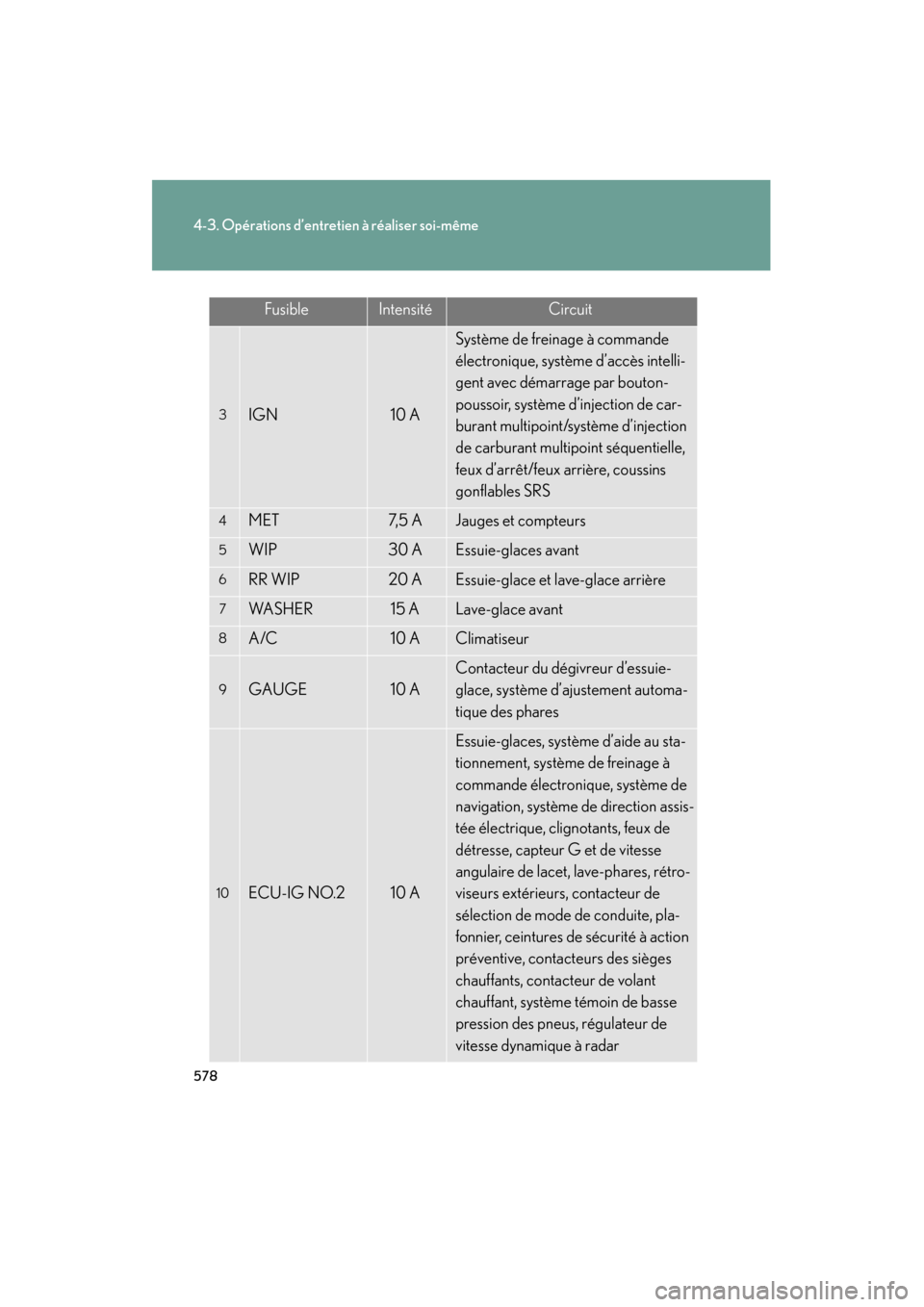

578
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
3IGN10 A
Système de freinage à commande
électronique, système d’accès intelli-
gent avec démarrage par bouton-
poussoir, système d’injection de car-
burant multipoint/système d’injection
de carburant multipoint séquentielle,
feux d’arrêt/feux arrière, coussins
gonflables SRS
4MET7, 5 AJauges et compteurs
5WIP30 AEssuie-glaces avant
6RR WIP20 AEssuie-glace et lave-glace arrière
7WA S H E R15 ALave-glace avant
8A/C10 AClimatiseur
9GAUGE10 A
Contacteur du dégivreur d’essuie-
glace, système d’ajustement automa-
tique des phares
10ECU-IG NO.210 A
Essuie-glaces, système d’aide au sta-
tionnement, système de freinage à
commande électronique, système de
navigation, système de direction assis-
tée électrique, clignotants, feux de
détresse, capteur G et de vitesse
angulaire de lacet, lave-phares, rétro-
viseurs extérieurs, contacteur de
sélection de mode de conduite, pla-
fonnier, ceintures de sécurité à action
préventive, contacteurs des sièges
chauffants, contacteur de volant
chauffant, système témoin de basse
pression des pneus, régulateur de
vitesse dynamique à radar
FusibleIntensitéCircuit

579
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
11ECU-IG NO.110 APa s d e c i rc u i t
12S/ROOF30 APanneau de toit transparent
13DOOR RL25 AGlaces assistées
14DOOR RR25 AGlaces assistées
15D FR DOOR25 AGlaces assistées, rétroviseurs exté-
rieurs
16P FR DOOR25 AGlaces assistées, rétroviseurs exté-
rieurs
17STOP10 A
Feux d’arrêt/feux arrière, système de
freinage à commande électronique,
système de sécurité préventive
18RR FOG7, 5 AFeux d’arrêt/feux arrière
19FUEL OPEN7, 5 ADispositif d’ouverture du panneau de
réservoir
20OBD7, 5 ASystème de diagnostic de bord
21PWR SEAT30 ASiège à réglage assisté
22FR FOG15 APhares antibrouillards
23DBL LOCK25 APa s d e c i rc u i t
24P-PWR SEAT30 ASiège à réglage assisté
25PSB30 ACeintures de sécurité à action pré-
ventive
26STRG HTR10 AVo l a n t c h a u f f a n t
27DOOR NO.125 AVerrous de portière assistés
FusibleIntensitéCircuit
