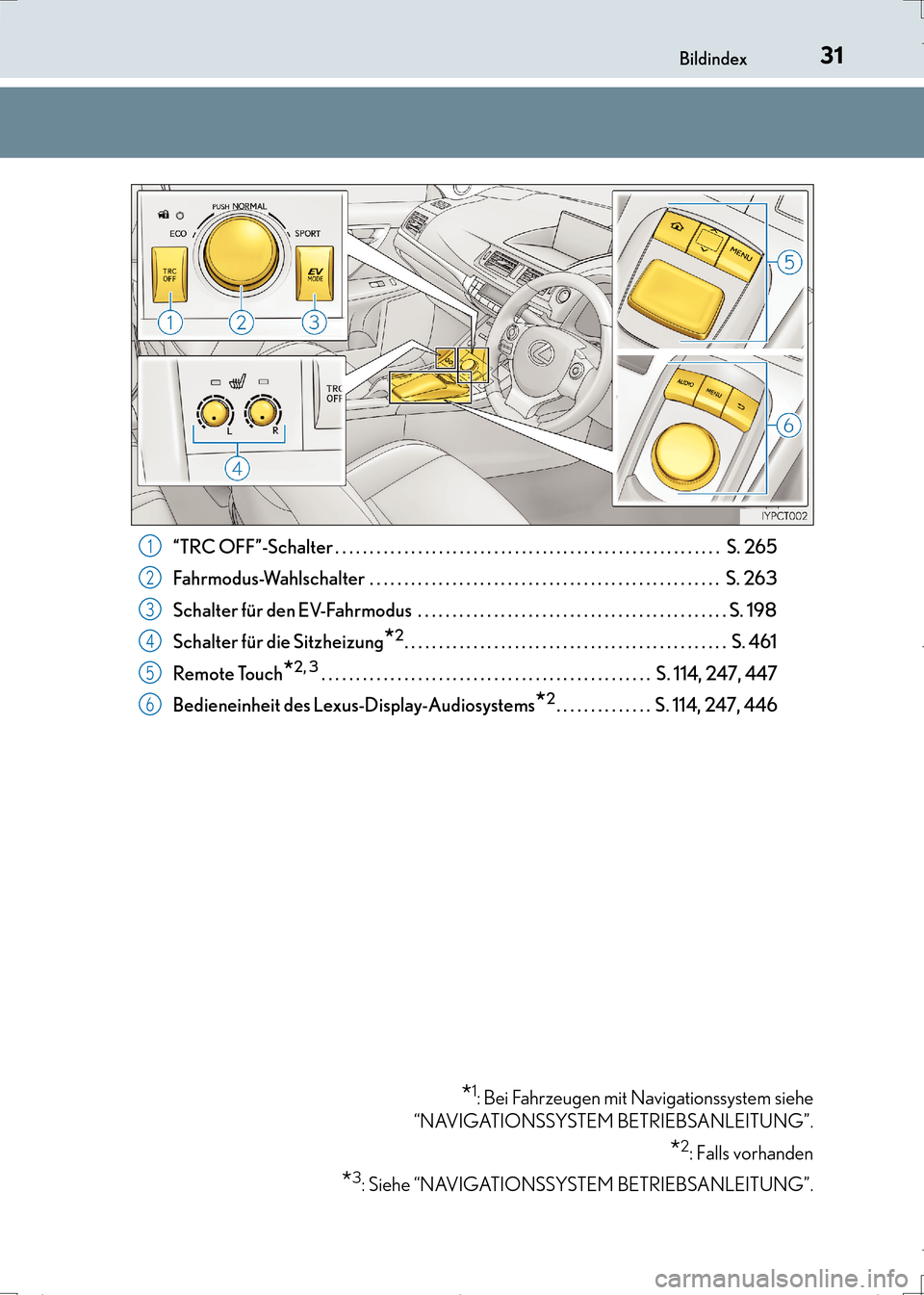

31Bildindex
CT200h_OM_OM99N09M_(EM)“TRC OFF”-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. S. 265
Fahrmodus-Wahlschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 263
Schalter für den EV-Fahrmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 198
Schalter für die Sitzheizung
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 461
Remote Touch
*2, 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 114, 247, 447
Bedieneinheit des Lexus-Display-Audiosystems
*2. . . . . . . . . . . . . . S. 114, 247, 446
*1: Bei Fahrzeugen mit Navigationssystem siehe
“NAVIGATIONSSYSTEM BETRIEBSANLEITUNG”.
*2: Falls vorhanden
*3: Siehe “NAVIGATIONSSYSTEM BETRIEBSANLEITUNG”.
1
2
3
4
5
6
CT200h_OM_OM99N09M_(EM).book Page 31 Wednesday, April 13, 201 6 5:09 PM

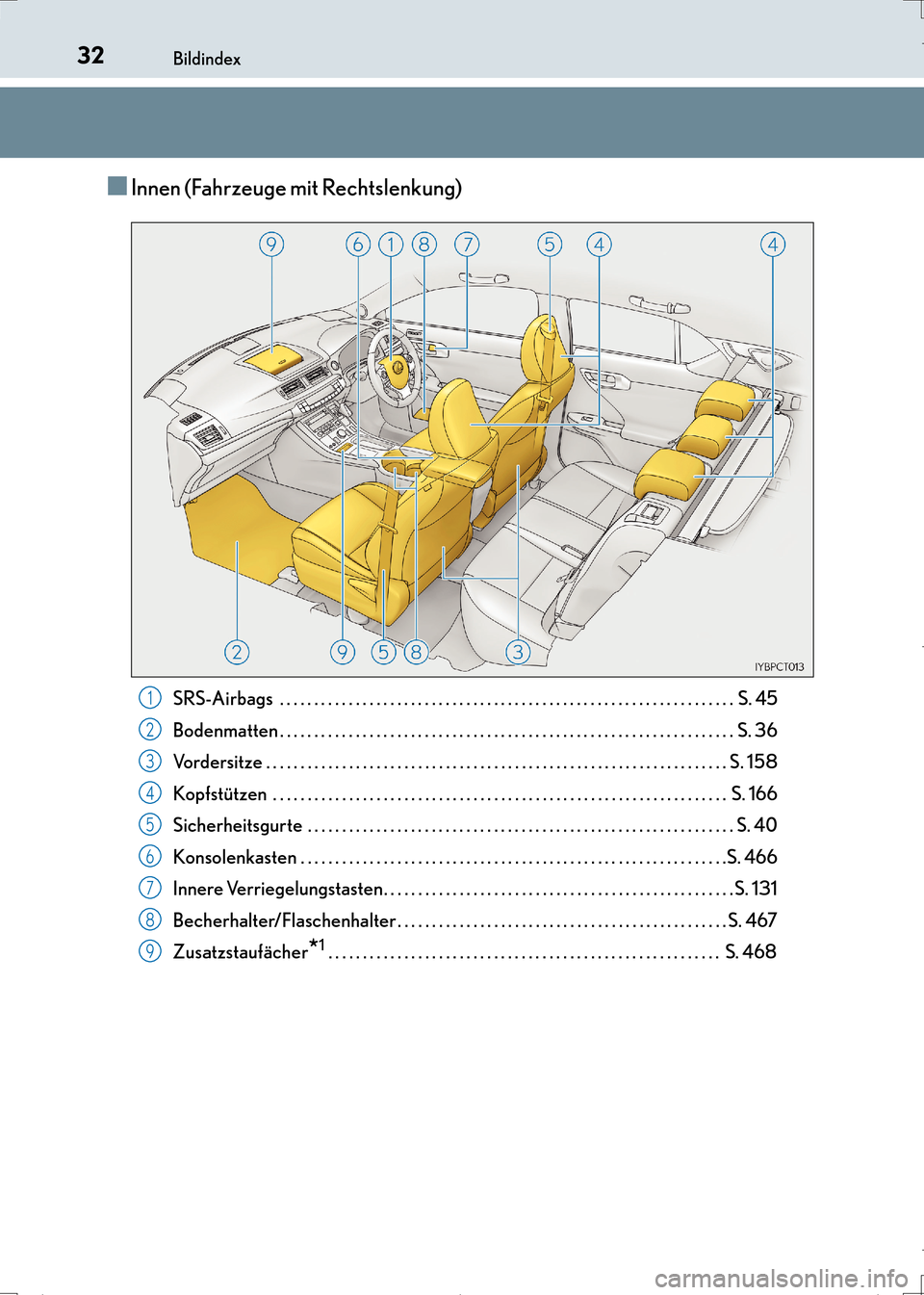

32Bildindex
CT200h_OM_OM99N09M_(EM)
■Innen (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 45
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 36
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 158
Kopfstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 166
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 40
Konsolenkasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S. 466
Innere Verriegelungstasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 131
Becherhalter/Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 46 7
Zusatzstaufächer
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 468
1
2
3
4
5
6
7
8
9
CT200h_OM_OM99N09M_(EM).book Page 32 Wednesday, April 13, 201 6 5:09 PM

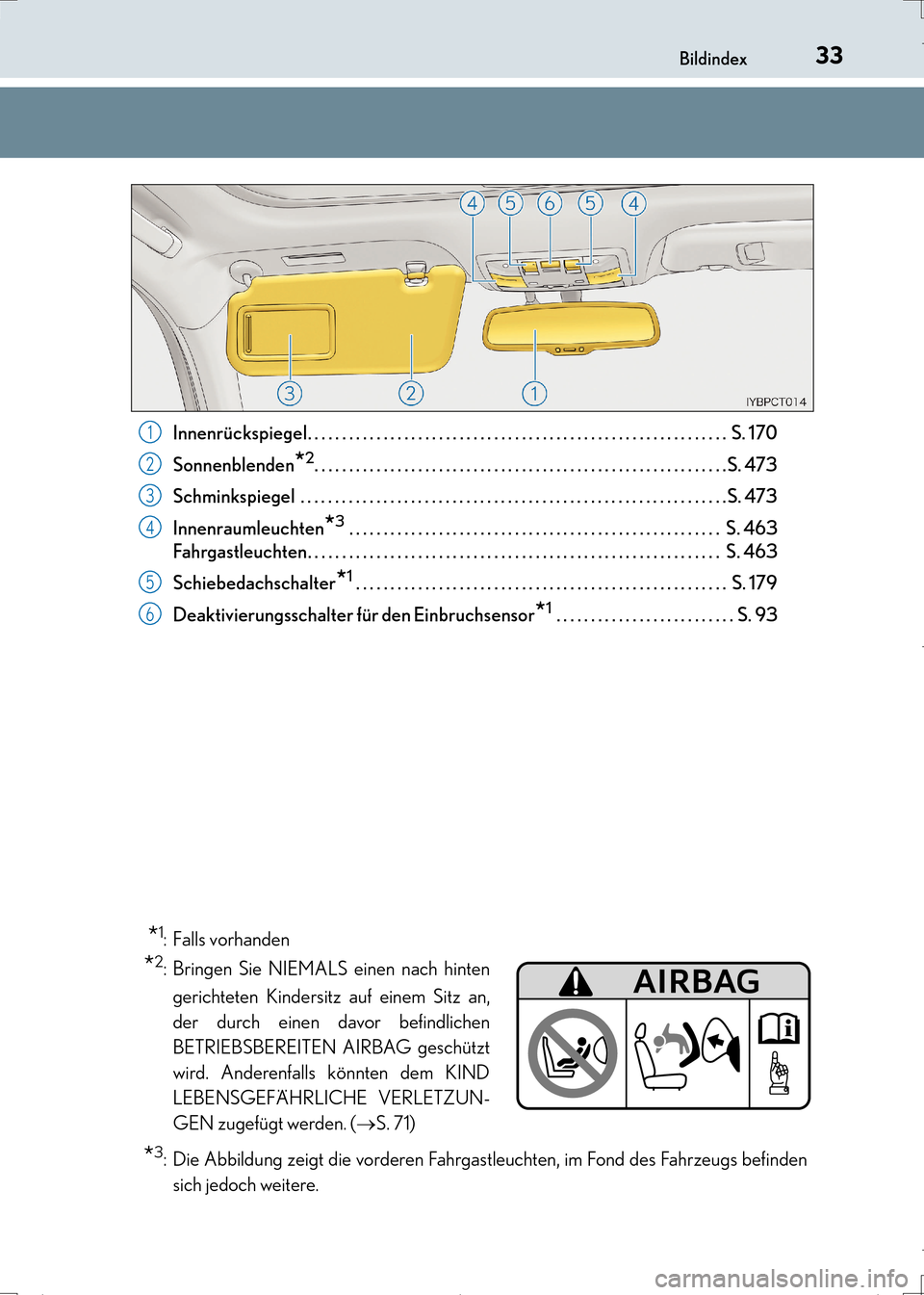

33Bildindex
CT200h_OM_OM99N09M_(EM)Innenrückspiegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . S. 170
Sonnenblenden
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S. 473
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S. 473
Innenraumleuchten
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 463
Fahrgastleuchten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 463
Schiebedachschalter
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 179
Deaktivierungsschalter für den Einbruchsensor
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . S. 93
1
2
3
4
5
6
*1: Falls vorhanden
*2: Bringen Sie NIEMALS einen nach hinten gerichteten Kindersitz auf einem Sitz an,
der durch einen davor befindlichen
BETRIEBSBEREITEN AIRBAG geschützt
wird. Anderenfalls könnten dem KIND
LEBENSGEFÄHRLICHE VERLETZUN-
GEN zugefügt werden. ( →S. 71)
*3: Die Abbildung zeigt die vorderen Fahrgastleuchten, im Fond des Fahrzeugs befinden
sich jedoch weitere.
CT200h_OM_OM99N09M_(EM).book Page 33 Wednesday, April 13, 201 6 5:09 PM

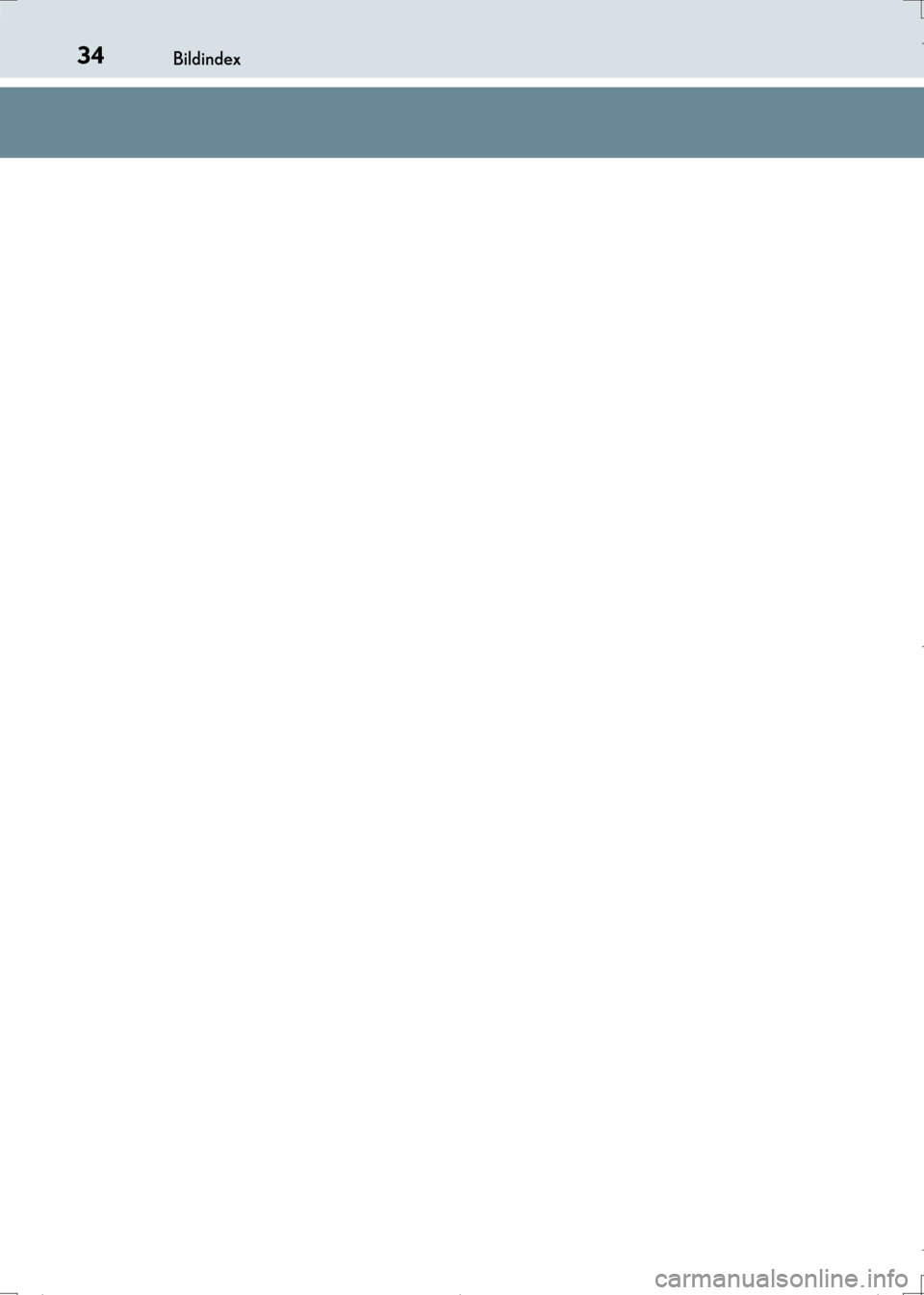

34Bildindex
CT200h_OM_OM99N09M_(EM)
CT200h_OM_OM99N09M_(EM).book Page 34 Wednesday, April 13, 2016 5:09 PM

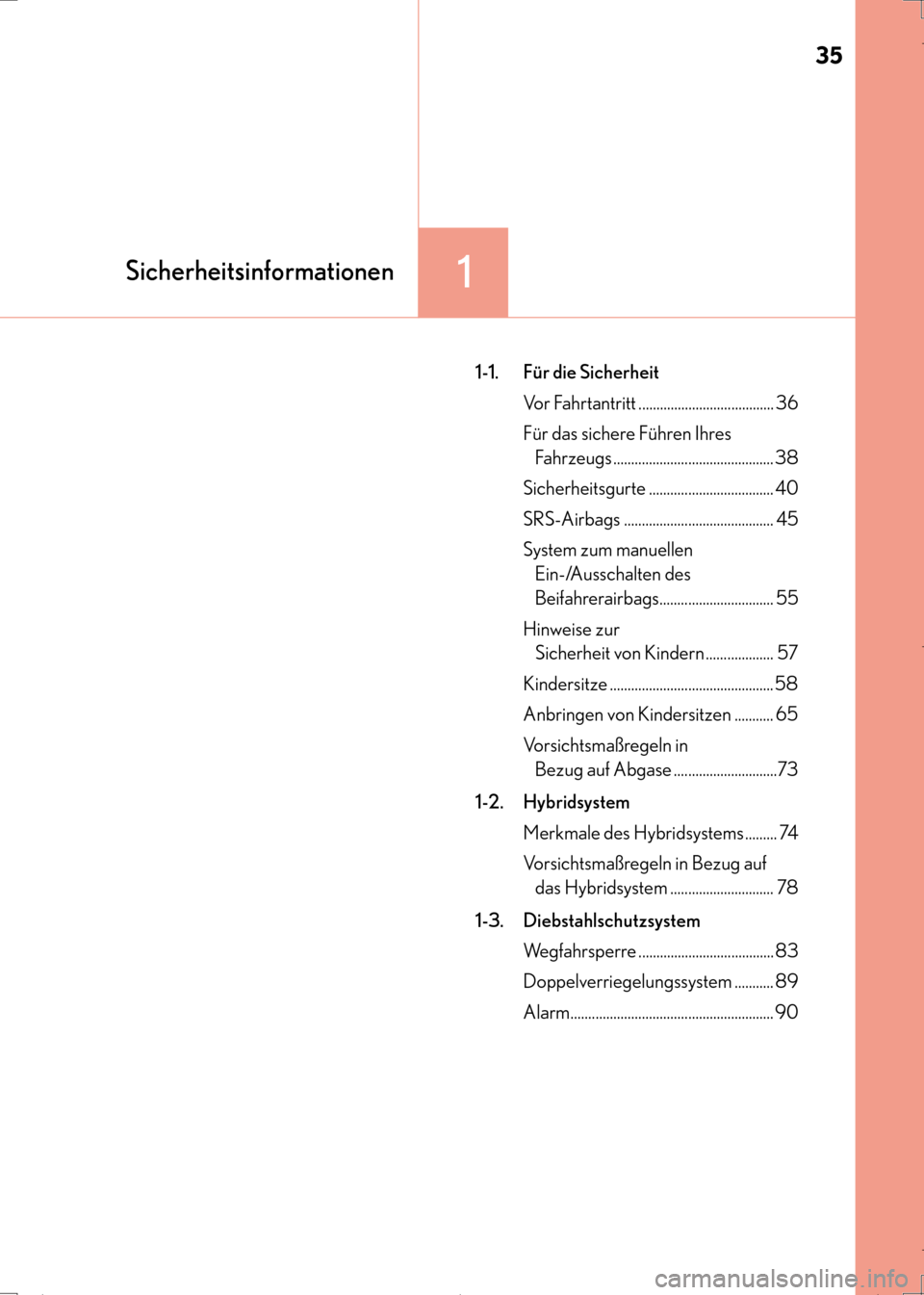

35
1Sicherheitsinformationen
CT200h_OM_OM99N09M_(EM)1-1. Für die Sicherheit
Vor Fahrtantritt ...................................... 36
Für das sichere Führen Ihres Fahrzeugs ............................................. 38
Sicherheitsgurte ................................... 40
SRS-Airbags .......................................... 45
System zum manuellen Ein-/Ausschalten des
Beifahrerairbags................................ 55
Hinweise zur Sicherheit von Kindern ................... 57
Kindersitze .............................................. 58
Anbringen von Kindersitzen ........... 65
Vorsichtsmaßregeln in Bezug auf Abgase .............................73
1-2. Hybridsystem Merkmale des Hybridsystems ......... 74
Vorsichtsmaßregeln in Bezug auf das Hybridsystem ............................. 78
1-3. Diebstahlschutzsystem Wegfahrsperre ...................................... 83
Doppelverriegelungssystem ........... 89
Alarm......................................................... 90
CT200h_OM_OM99N09M_(EM).book Page 35 Wednesday, April 13, 201 6 5:09 PM

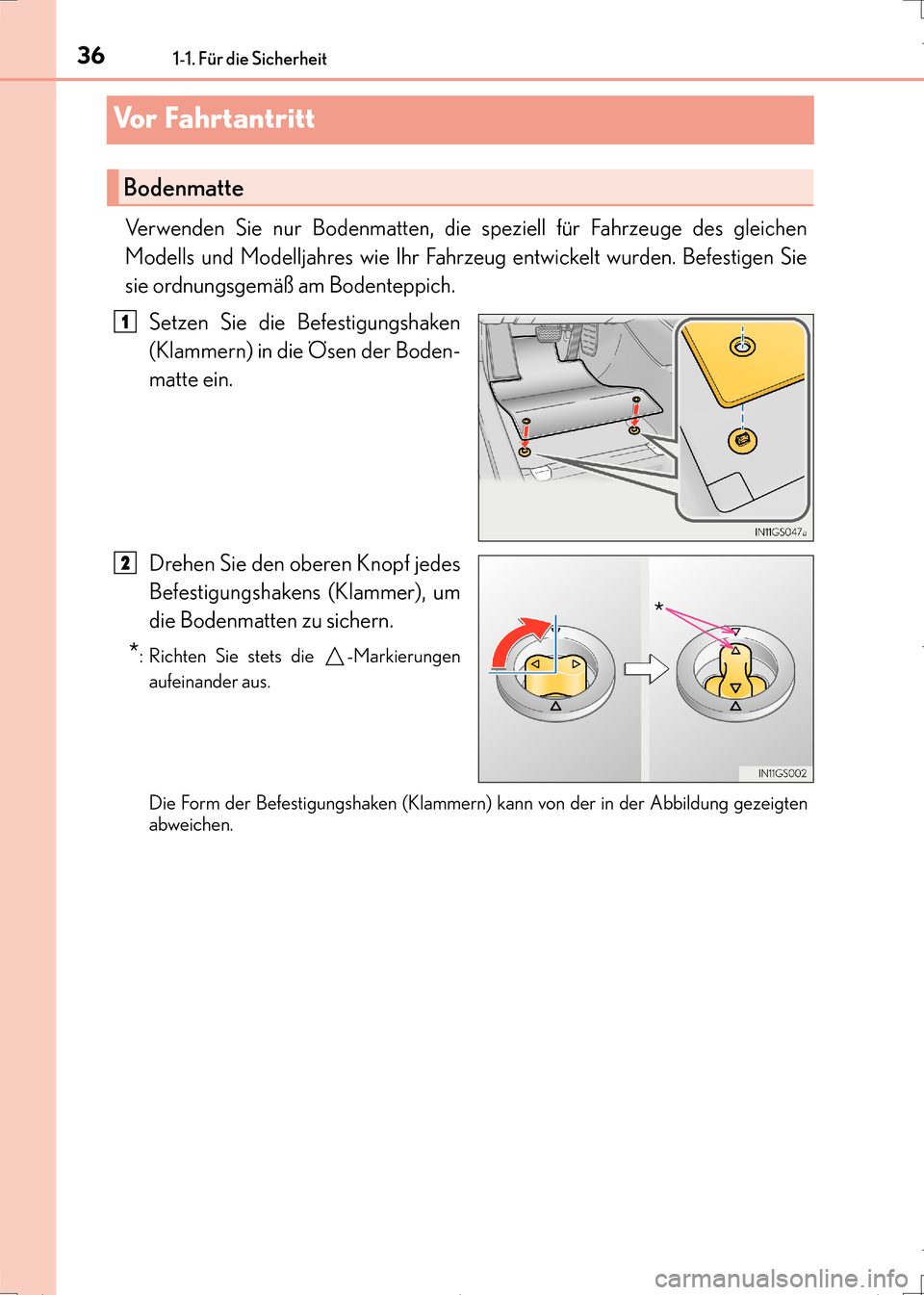

361-1. Für die Sicherheit
CT200h_OM_OM99N09M_(EM)
Vor Fahrtantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der Boden-
matte ein.
Drehen Sie den oberen Knopf jedes
Befestigungshakens (Klammer), um
die Bodenmatten zu sichern.
*: Richten Sie stets die -Markierungenaufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung gezeigten
abweichen.
Bodenmatte
1
*
2
CT200h_OM_OM99N09M_(EM).book Page 36 Wednesday, April 13, 201 6 5:09 PM

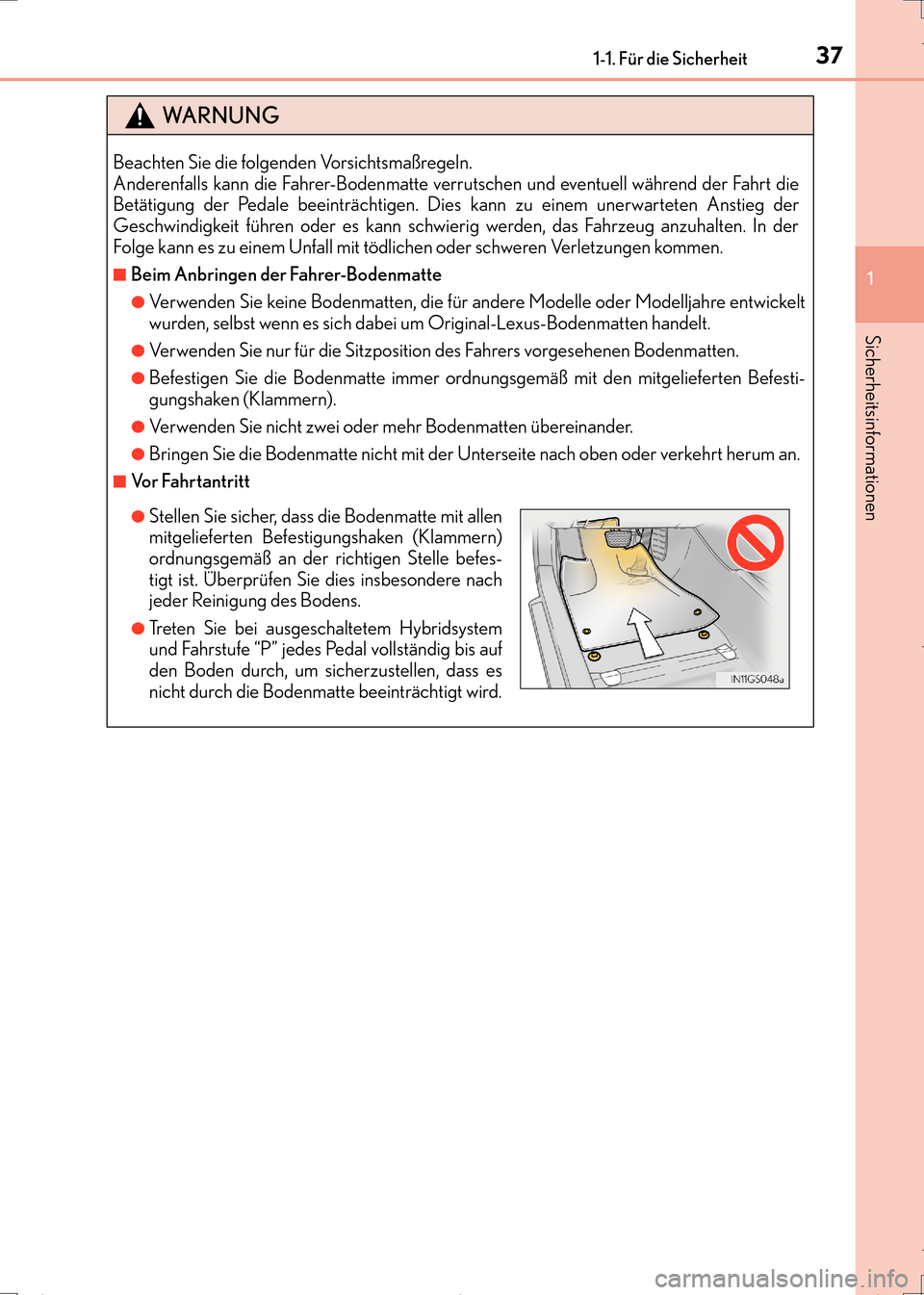

371-1. Für die Sicherheit
1
CT200h_OM_OM99N09M_(EM)
Sicherheitsinformationen
WA R N U N G
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der Fahrt die
Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten Anstieg der
Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug anzuhalten. In der
Folge kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■Beim Anbringen der Fahrer-Bodenmatte
●Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwickelt
wurden, selbst wenn es sich dabei um Original-Lexus-Bodenmatten handelt.
●Verwenden Sie nur für die Sitzposition des Fahrers vorgesehenen Bodenmatten.
●Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten Befesti-
gungshaken (Klammern).
●Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
●Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt herum an.
■Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit allen
mitgelieferten Befestigungshaken (Klammern)
ordnungsgemäß an der richtigen Stelle befes-
tigt ist. Überprüfen Sie dies insbesondere nach
jeder Reinigung des Bodens.
●Treten Sie bei ausgeschaltetem Hybridsystem
und Fahrstufe “P” jedes Pedal vollständig bis auf
den Boden durch, um sicherzustellen, dass es
nicht durch die Bodenmatte beeinträchtigt wird.
CT200h_OM_OM99N09M_(EM).book Page 37 Wednesday, April 13, 201 6 5:09 PM

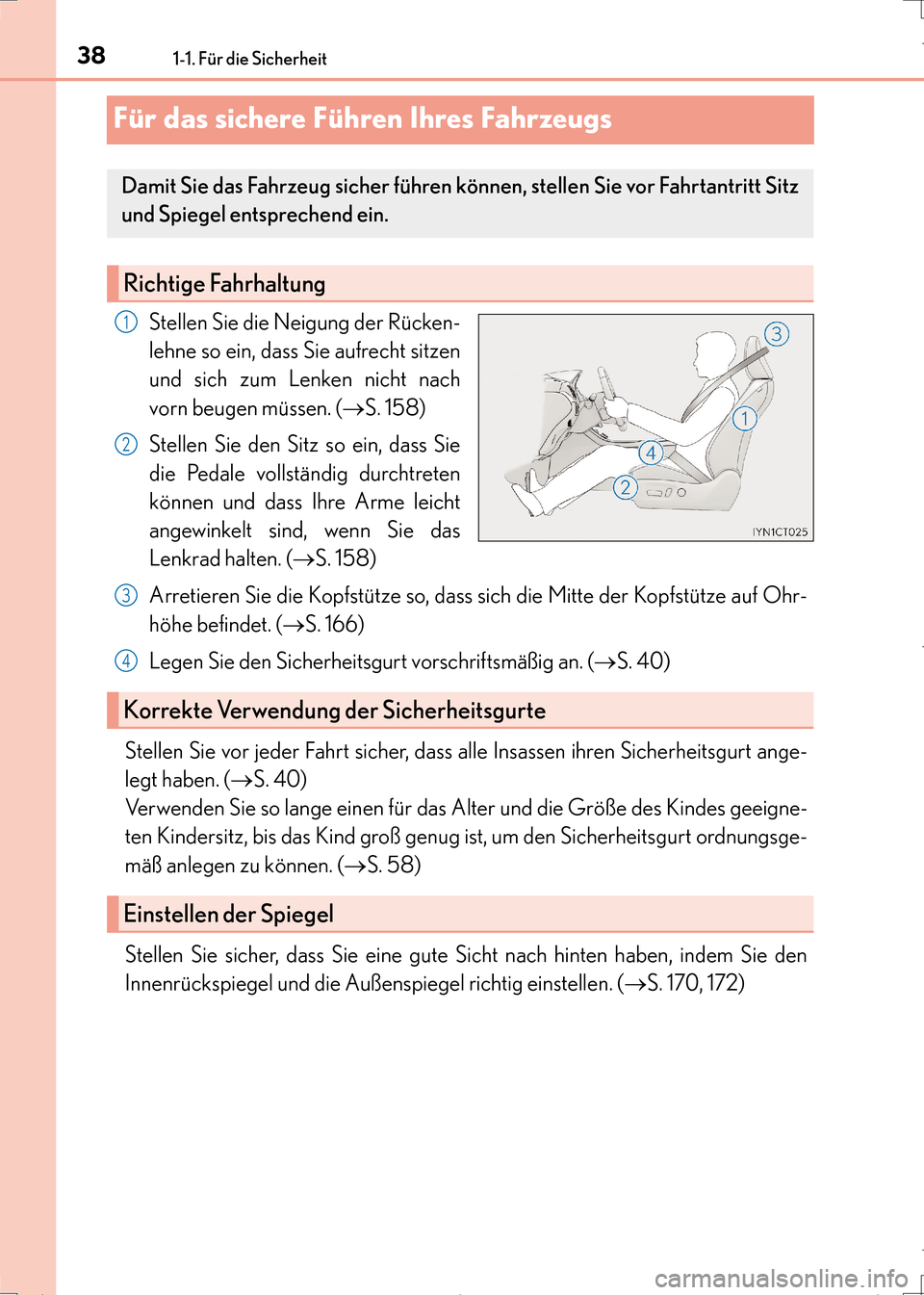

381-1. Für die Sicherheit
CT200h_OM_OM99N09M_(EM)
Für das sichere Führen Ihres Fahrzeugs
Stellen Sie die Neigung der Rücken-
lehne so ein, dass Sie aufrecht sitzen
und sich zum Lenken nicht nach
vorn beugen müssen. (→S. 158)
Stellen Sie den Sitz so ein, dass Sie
die Pedale vollständig durchtreten
können und dass Ihre Arme leicht
angewinkelt sind, wenn Sie das
Lenkrad halten. ( →S. 158)
Arretieren Sie die Kopfstütze so, dass sich die Mitte der Kopfstütze auf Ohr-
höhe befindet. ( →S. 166)
Legen Sie den Sicherheitsgur t vorschriftsmäßig an. (→S. 40)
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt ange-
legt haben. ( →S. 40)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigne-
ten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsge-
mäß anlegen zu können. ( →S. 58)
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. ( →S. 170, 172)
Damit Sie das Fahrzeug sicher führen können, stellen Sie vor Fahrtantritt Sitz
und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
Korrekte Verwendung der Sicherheitsgurte
Einstellen der Spiegel
3
4
CT200h_OM_OM99N09M_(EM).book Page 38 Wednesday, April 13, 201 6 5:09 PM

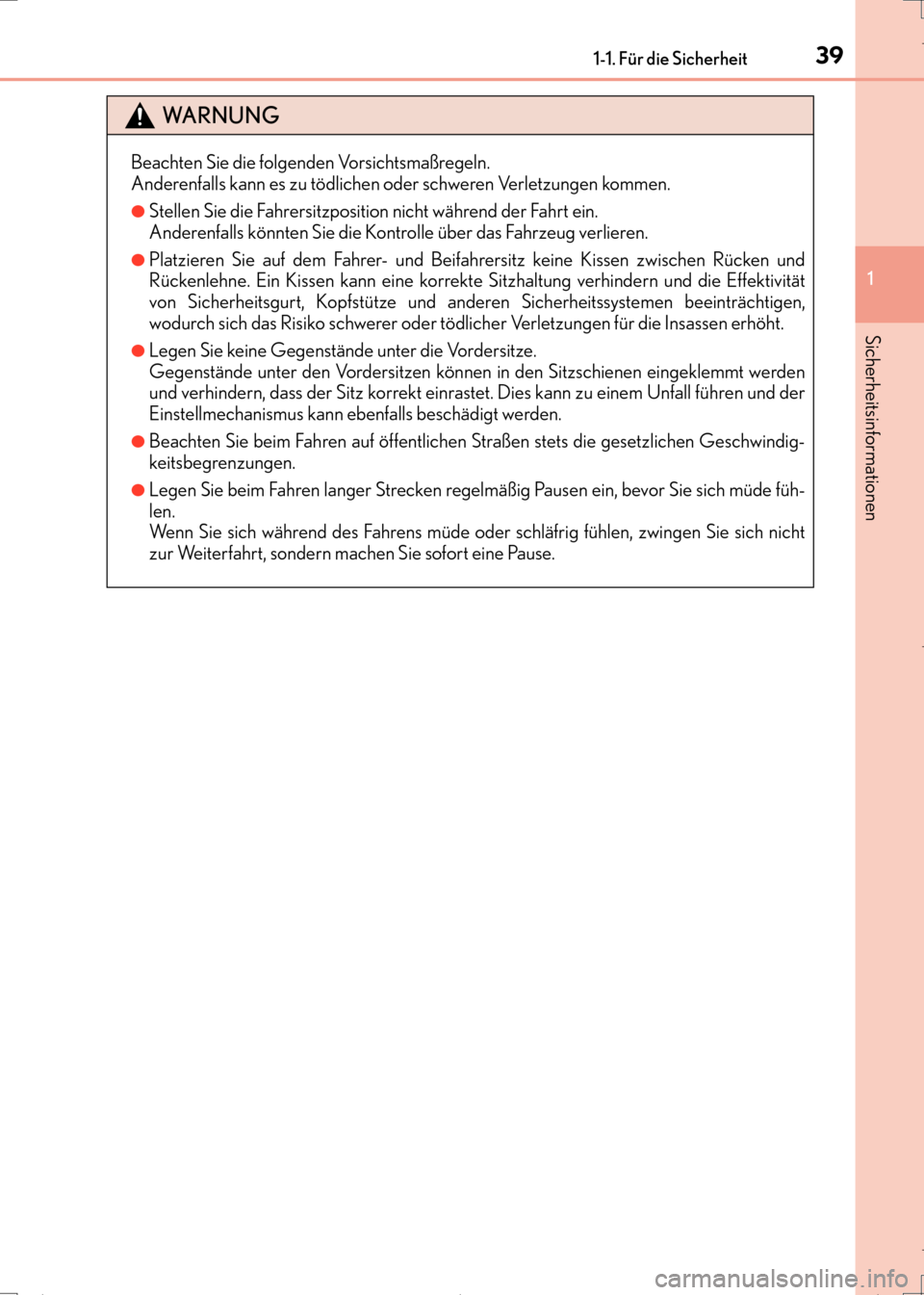

391-1. Für die Sicherheit
1
CT200h_OM_OM99N09M_(EM)
Sicherheitsinformationen
WA R N U N G
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Stellen Sie die Fahrersitzposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
●Platzieren Sie auf dem Fahrer- und Beifahrersitz keine Kissen zwischen Rücken und
Rückenlehne. Ein Kissen kann eine korrekte Sitzhaltung verhindern und die Effektivität
von Sicherheitsgurt, Kopfstütze und anderen Sicherheitssystemen beeinträchtigen,
wodurch sich das Risiko schwerer oder tödl icher Verletzungen für die Insassen erhöht.
●Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können in den Sitzschienen eingeklemmt werden
und verhindern, dass der Sitz korrekt einrastet. Dies kann zu einem Unfall führen und der
Einstellmechanismus kann ebenfalls beschädigt werden.
●Beachten Sie beim Fahren auf öffentlichen Straßen stets die gesetzlichen Geschwindig-
keitsbegrenzungen.
●Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie sich müde füh-
len.
Wenn Sie sich während des Fahrens müde oder schläfrig fühlen, zwingen Sie sich nicht
zur Weiterfahrt, sondern machen Sie sofort eine Pause.
CT200h_OM_OM99N09M_(EM).book Page 39 Wednesday, April 13, 201 6 5:09 PM

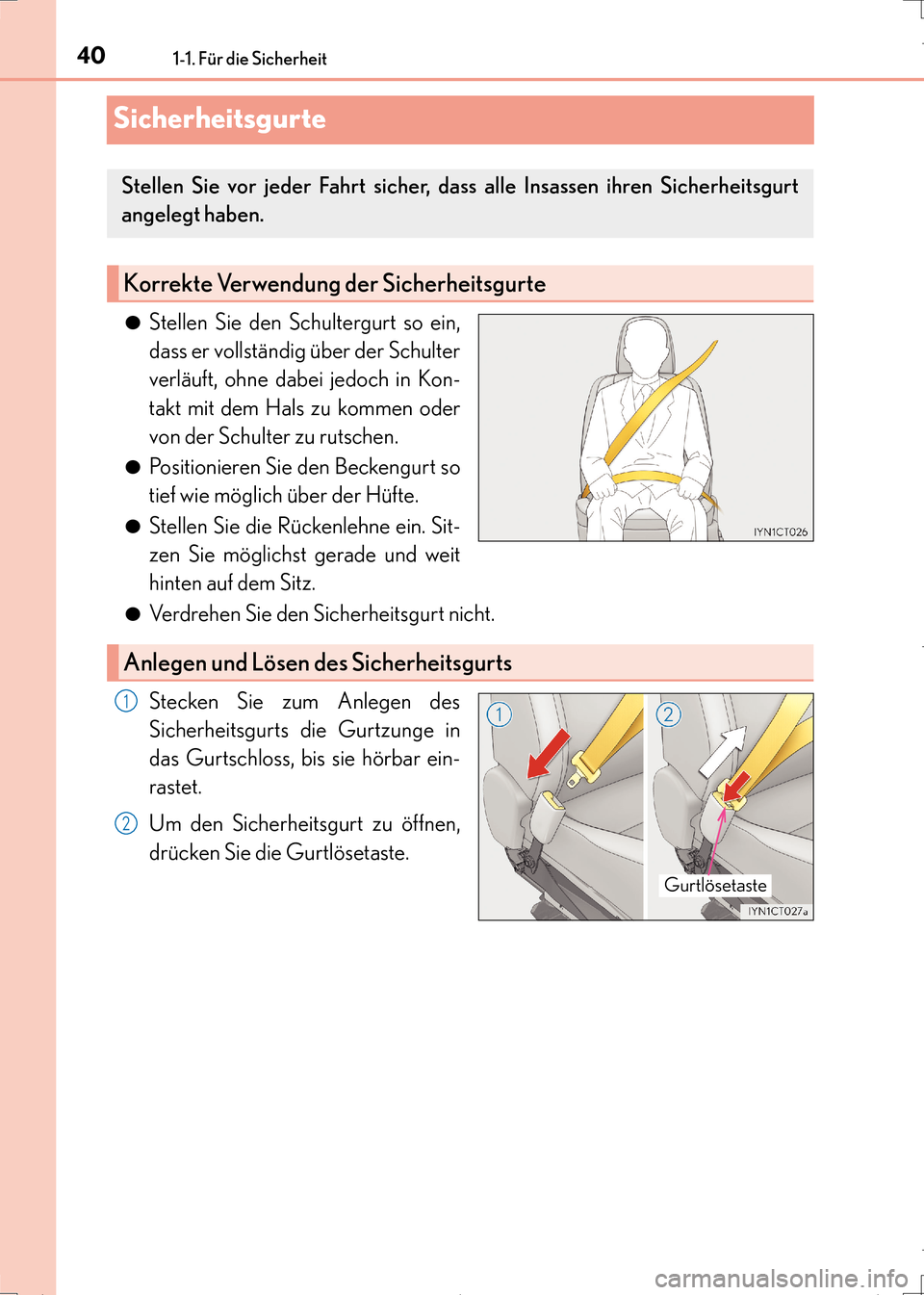

401-1. Für die Sicherheit
CT200h_OM_OM99N09M_(EM)
Sicherheitsgurte
●Stellen Sie den Schultergurt so ein,
dass er vollständig über der Schulter
verläuft, ohne dabei jedoch in Kon-
takt mit dem Hals zu kommen oder
von der Schulter zu rutschen.
●Positionieren Sie den Beckengurt so
tief wie möglich über der Hüfte.
●Stellen Sie die Rückenlehne ein. Sit-
zen Sie möglichst gerade und weit
hinten auf dem Sitz.
●Verdrehen Sie den Sicherheitsgurt nicht.
Stecken Sie zum Anlegen des
Sicherheitsgurts die Gurtzunge in
das Gurtschloss, bis sie hörbar ein-
rastet.
Um den Sicherheitsgurt zu öffnen,
drücken Sie die Gurtlösetaste.
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben.
Korrekte Verwendung der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Gurtlösetaste
1
2
