Lexus CT200h 2017 Instrukcja Obsługi (in Polish)

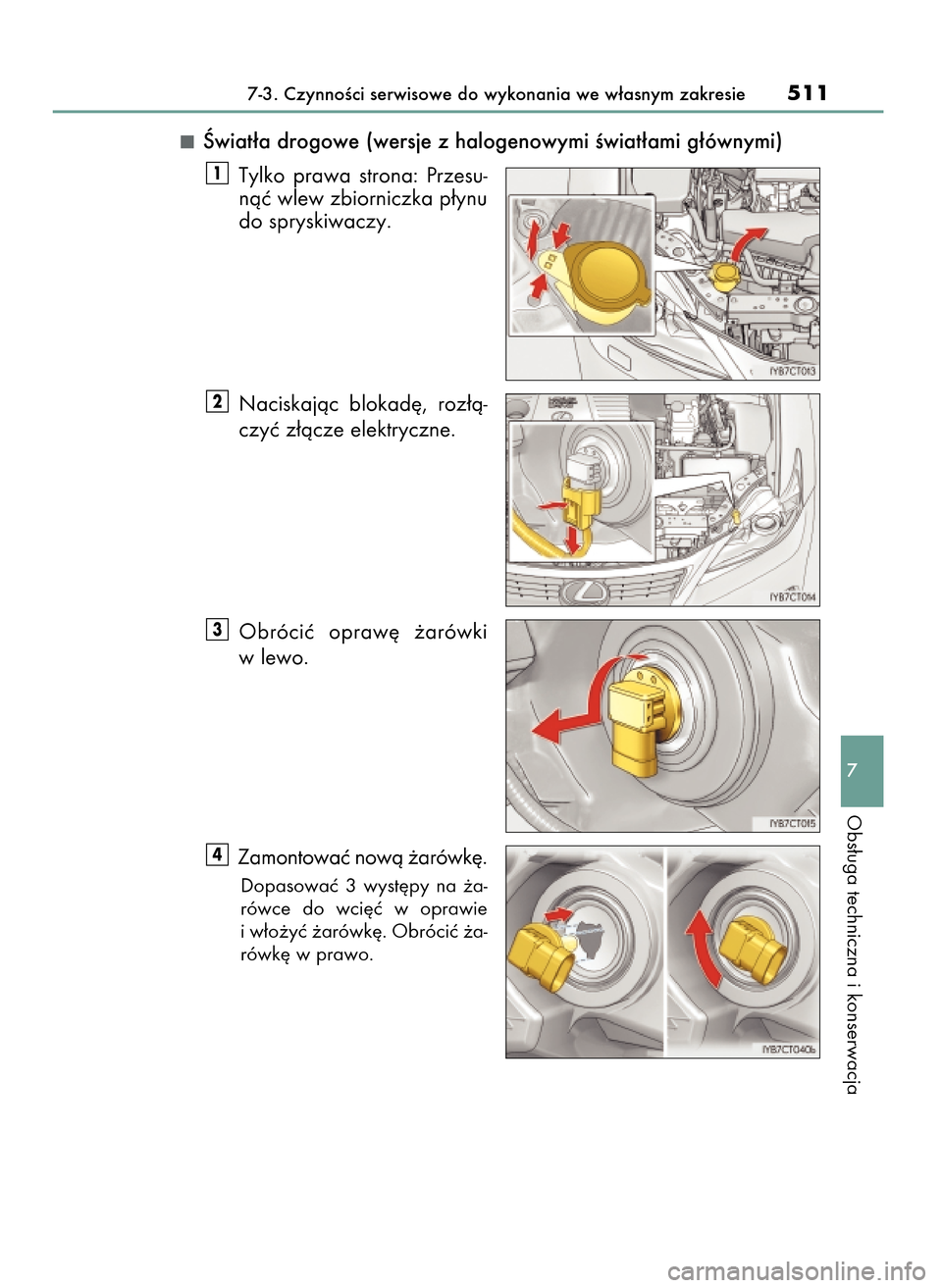

Âwiat∏a drogowe (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Tylko prawa strona: Przesu-
nàç wlew zbiorniczka p∏ynu
do spryskiwaczy.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w lewo.
Zamontowaç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´. Obróciç ˝a-
rówk´ w prawo.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie511
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:57 Page 511

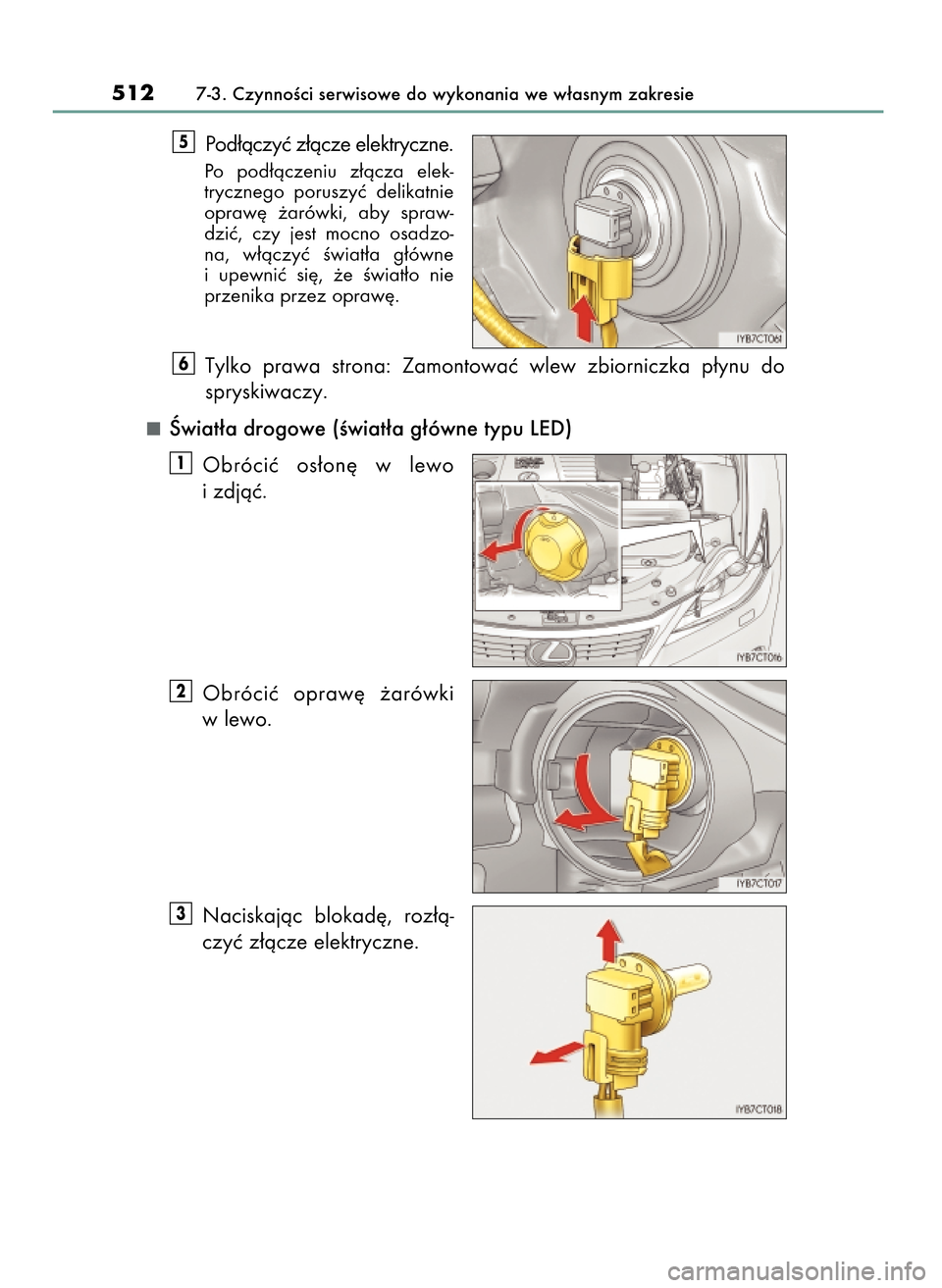

Pod∏àczyç z∏àcze elektryczne.
Po pod∏àczeniu z∏àcza elek-
trycznego poruszyç delikatnie
opraw´ ˝arówki, aby spraw-
dziç, czy jest mocno osadzo-
na, w∏àczyç Êwiat∏a g∏ówne
i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
Tylko prawa strona: Zamontowaç wlew zbiorniczka p∏ynu do
spryskiwaczy.
Âwiat∏a drogowe (Êwiat∏a g∏ówne typu LED)
Obróciç os∏on´ w lewo
i zdjàç.
Obróciç opraw´ ˝arówki
w lewo.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
3
2
1
6
5
5127-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:57 Page 512

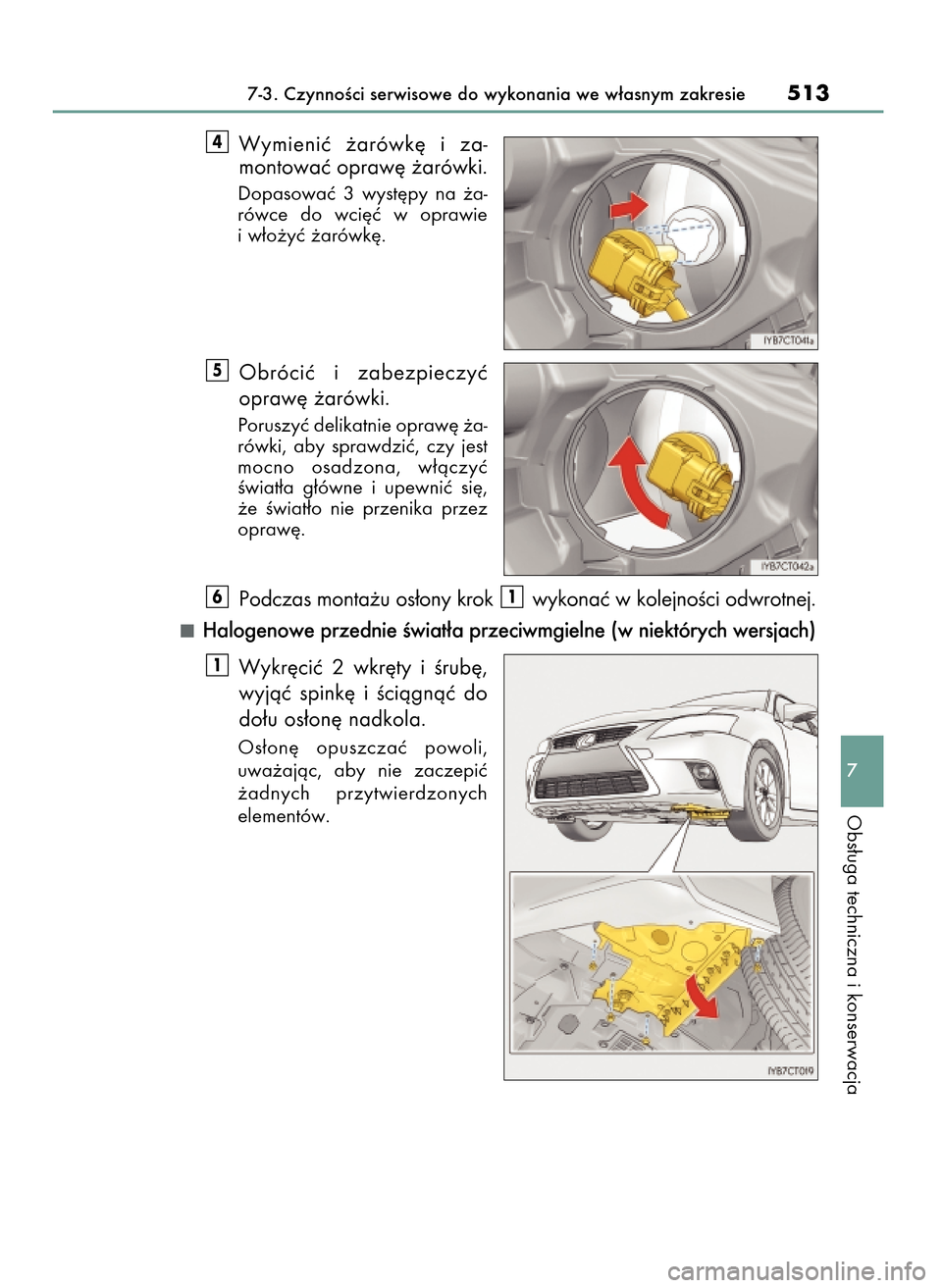

Wymieniç ˝arówk´ i za-
montowaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´.
Obróciç i zabezpieczyç
opraw´ ˝arówki.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy jest
mocno osadzona, w∏àczyç
Êwiat∏a g∏ówne i upewniç si´,
˝e Êwiat∏o nie przenika przez
opraw´.
Podczas monta˝u os∏ony krok wykonaç w kolejnoÊci odwrotnej.
Halogenowe przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Wykr´ciç 2 wkr´ty i Êrub´,
wyjàç spink´ i Êciàgnàç do
do∏u os∏on´ nadkola.
Os∏on´ opuszczaç powoli,
uwa˝ajàc, aby nie zaczepiç
˝adnych przytwierdzonych
elementów.
1
16
5
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie513
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:57 Page 513

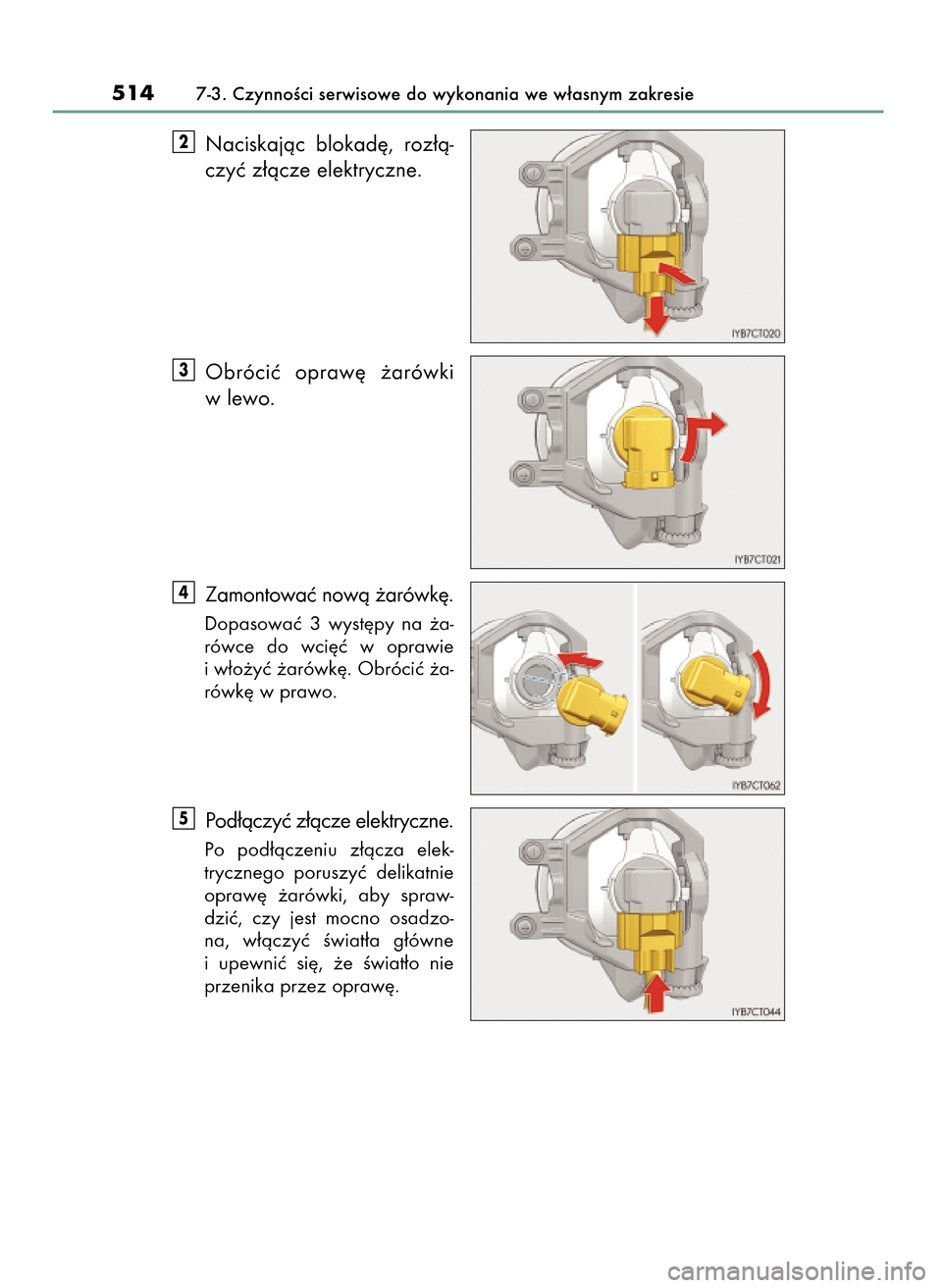

Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w lewo.
Zamontowaç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´. Obróciç ˝a-
rówk´ w prawo.
Pod∏àczyç z∏àcze elektryczne.
Po pod∏àczeniu z∏àcza elek-
trycznego poruszyç delikatnie
opraw´ ˝arówki, aby spraw-
dziç, czy jest mocno osadzo-
na, w∏àczyç Êwiat∏a g∏ówne
i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
5
4
3
2
5147-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:57 Page 514

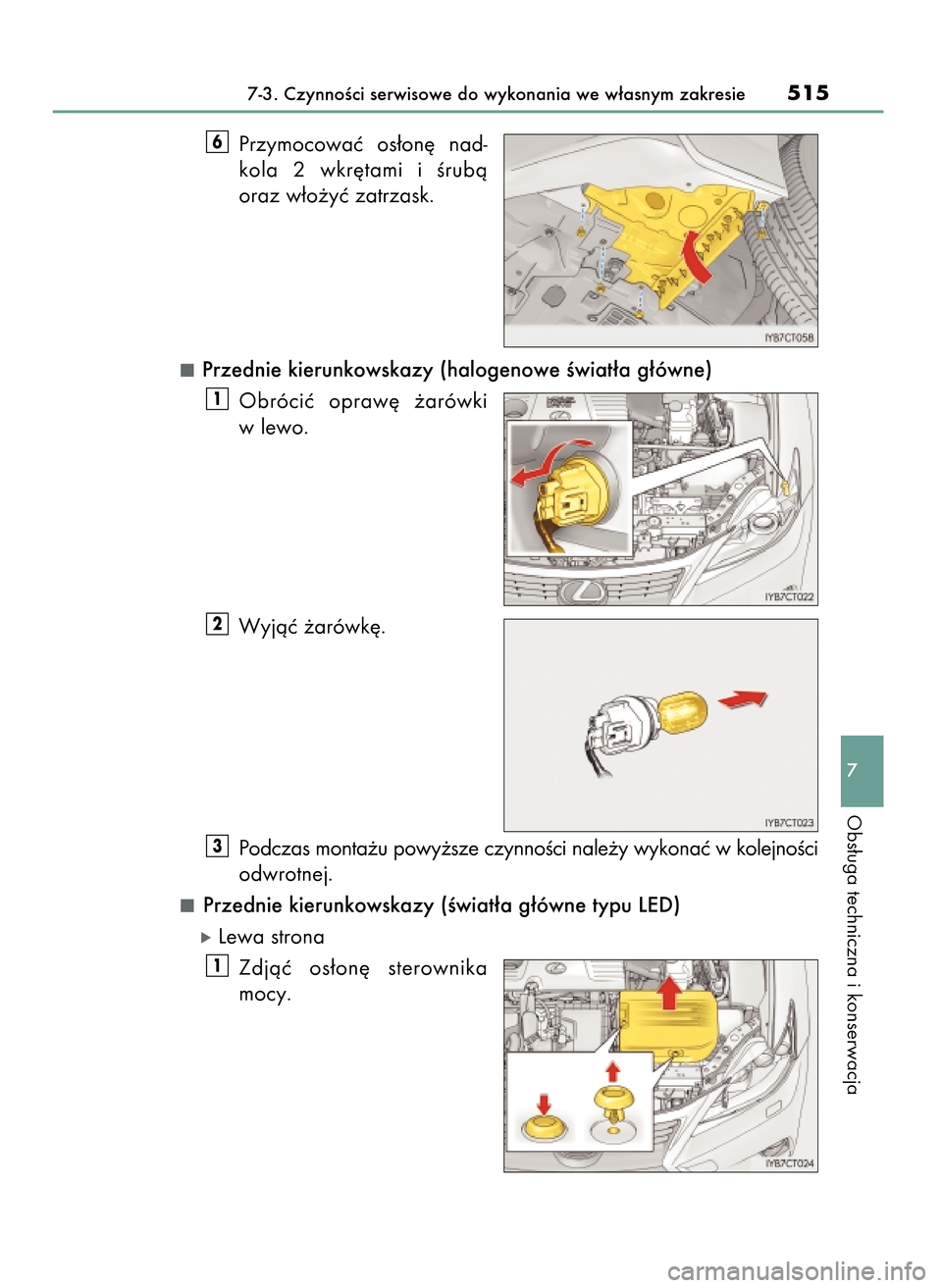

Przymocowaç os∏on´ nad-
kola 2 wkr´tami i Êrubà
oraz w∏o˝yç zatrzask.
Przednie kierunkowskazy (halogenowe Êwiat∏a g∏ówne)
Obróciç opraw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
Podczas monta˝u powy˝sze czynnoÊci nale˝y wykonaç w kolejnoÊci
odwrotnej.
Przednie kierunkowskazy (Êwiat∏a g∏ówne typu LED)
óLewa strona
Zdjàç os∏on´ sterownika
mocy.
1
3
2
1
6
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie515
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:57 Page 515

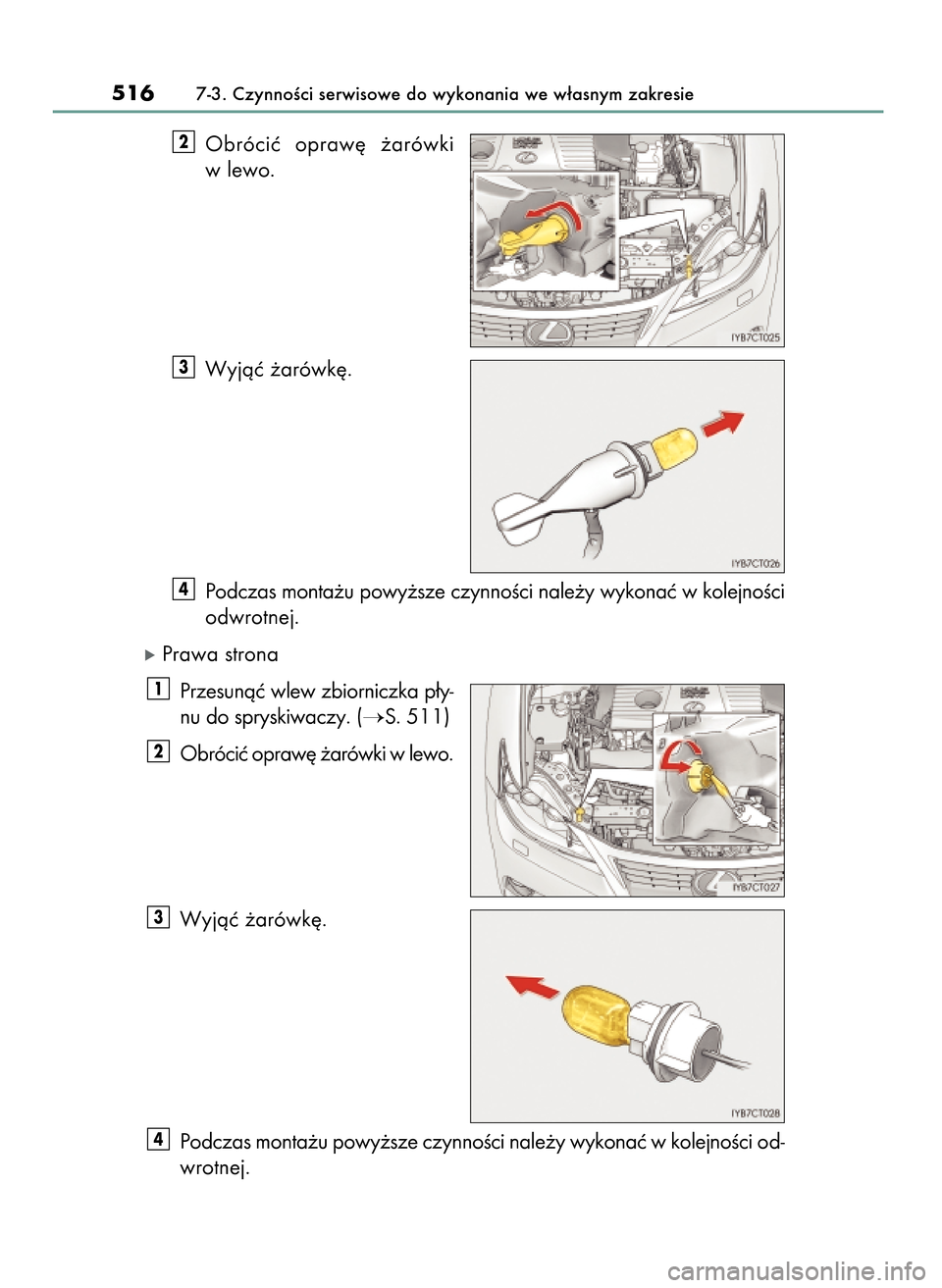

Obróciç opraw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
Podczas monta˝u powy˝sze czynnoÊci nale˝y wykonaç w kolejnoÊci
odwrotnej.
óPrawa strona
Przesunàç wlew zbiorniczka p∏y-
nu do spryskiwaczy. (
S. 511)
Obróciç opraw´ ˝arówki w lewo.
Wyjàç ˝arówk´.
Podczas monta˝u powy˝sze czynnoÊci nale˝y wykonaç w kolejnoÊci od-
wrotnej.
4
3
2
1
4
3
2
5167-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:57 Page 516

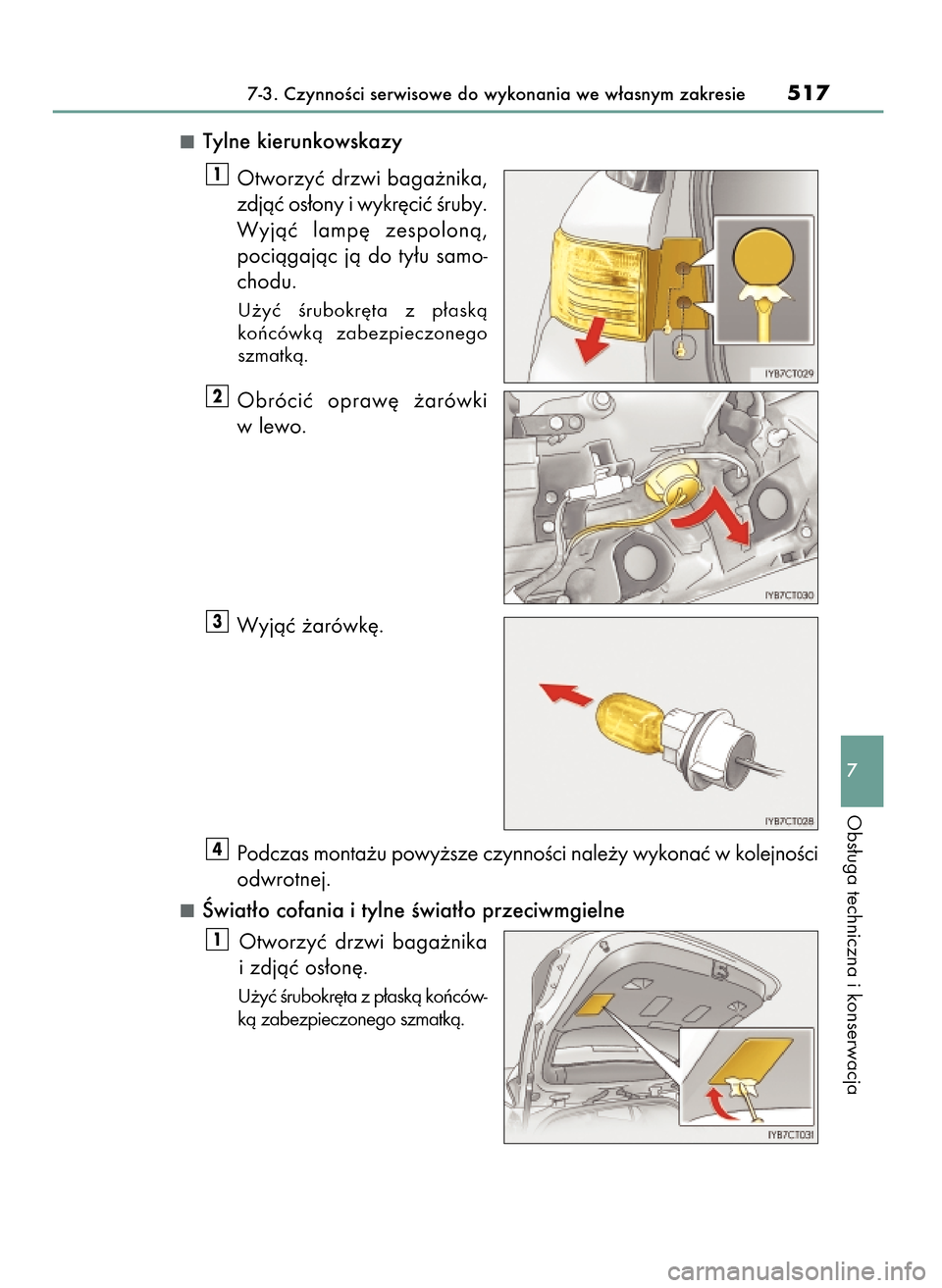

Tylne kierunkowskazy
Otworzyç drzwi baga˝nika,
zdjàç os∏ony i wykr´ciç Êruby.
Wyjàç lamp´ zespolonà,
pociàgajàc jà do ty∏u samo-
chodu.
U˝yç Êrubokr´ta z p∏askà
koƒcówkà zabezpieczonego
szmatkà.
Obróciç opraw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
Podczas monta˝u powy˝sze czynnoÊci nale˝y wykonaç w kolejnoÊci
odwrotnej.
Âwiat∏o cofania i tylne Êwiat∏o przeciwmgielne
Otworzyç drzwi baga˝nika
i zdjàç os∏on´.
U˝yç Êrubokr´ta z p∏askà koƒców-
kà zabezpieczonego szmatkà.
1
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie517
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:57 Page 517

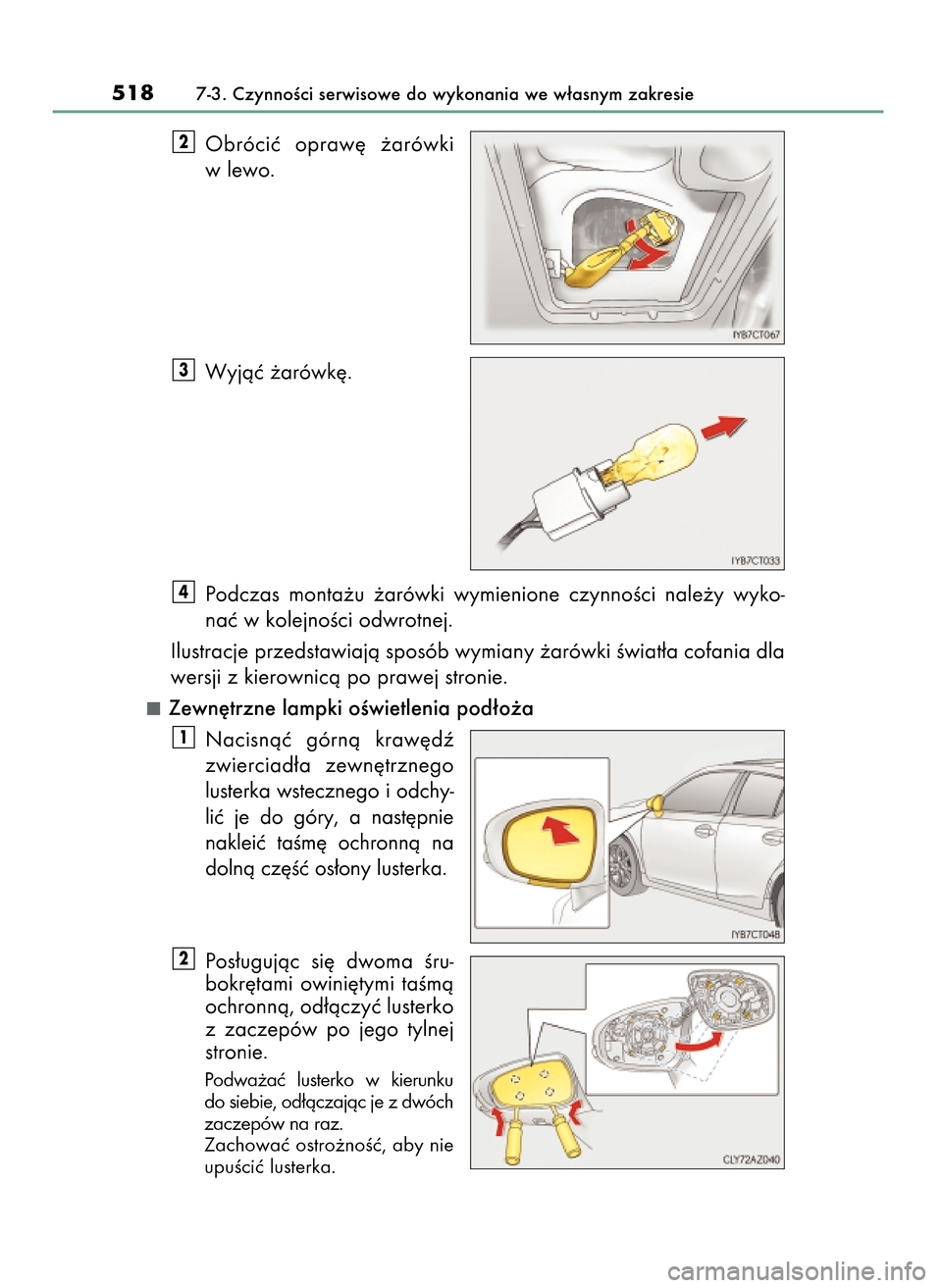

Obróciç opraw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w kolejnoÊci odwrotnej.
Ilustracje przedstawiajà sposób wymiany ˝arówki Êwiat∏a cofania dla
wersji z kierownicà po prawej stronie.
Zewn´trzne lampki oÊwietlenia pod∏o˝a
Nacisnàç górnà kraw´dê
zwierciad∏a zewn´trznego
lusterka wstecznego i odchy-
liç je do góry, a nast´pnie
nakleiç taÊm´ ochronnà na
dolnà cz´Êç os∏ony lusterka.
Pos∏ugujàc si´ dwoma Êru-
bokr´tami owini´tymi taÊmà
ochronnà, od∏àczyç lusterko
z zaczepów po jego tylnej
stronie.
Podwa˝aç lusterko w kierunku
do siebie, od∏àczajàc je z dwóch
zaczepów na raz.
Zachowaç ostro˝noÊç, aby nie
upuÊciç lusterka.
2
1
4
3
2
5187-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:57 Page 518

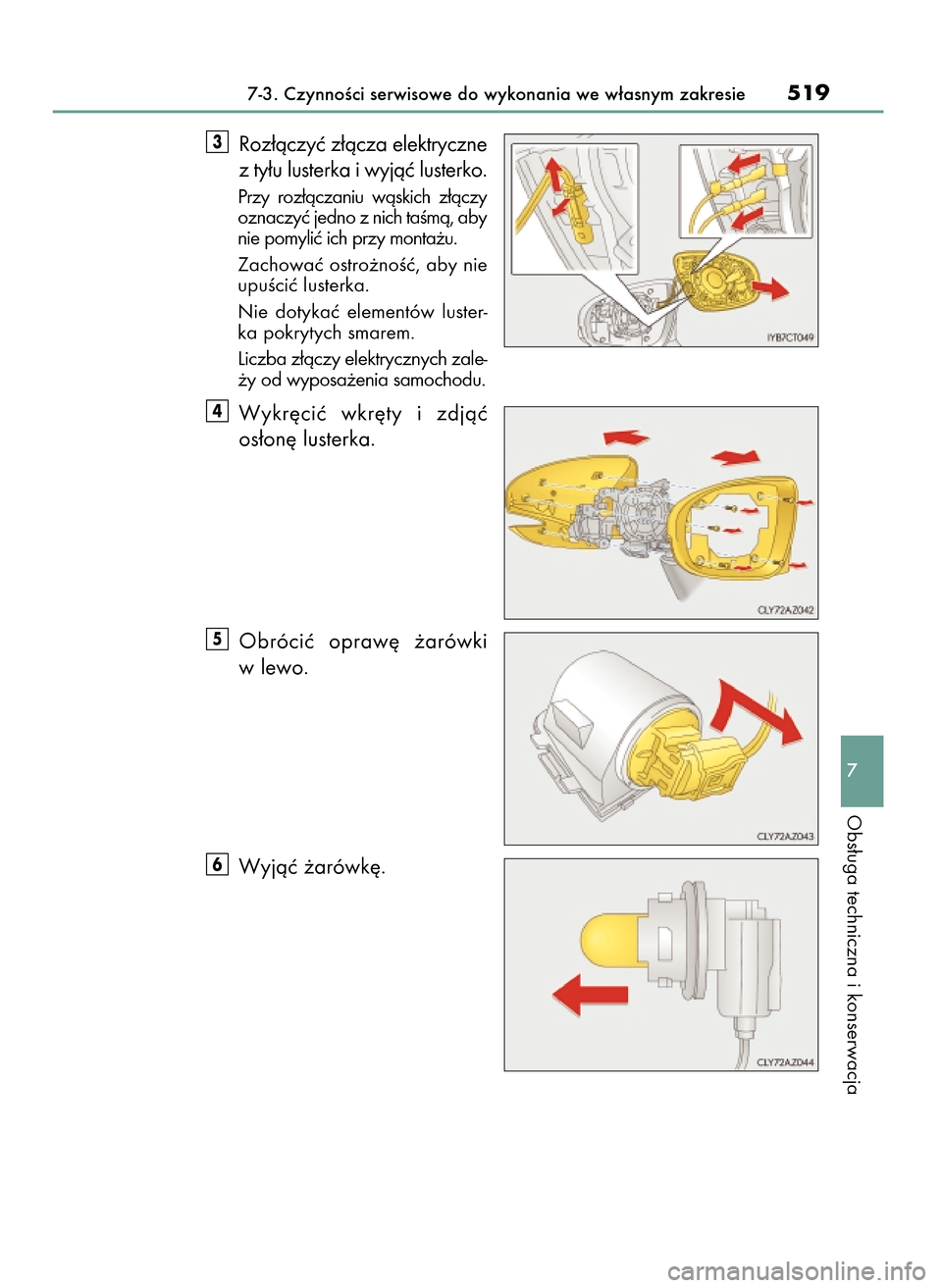

Roz∏àczyç z∏àcza elektryczne
z ty∏u lusterka i wyjàç lusterko.
Przy roz∏àczaniu wàskich z∏àczy
oznaczyç jedno z nich taÊmà, aby
nie pomyliç ich przy monta˝u.
Zachowaç ostro˝noÊç, aby nie
upuÊciç lusterka.
Nie dotykaç elementów luster-
ka pokrytych smarem.
Liczba z∏àczy elektrycznych zale-
˝y od wyposa˝enia samochodu.
Wykr´ciç wkr´ty i zdjàç
os∏on´ lusterka.
Obróciç opraw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
6
5
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie519
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:57 Page 519

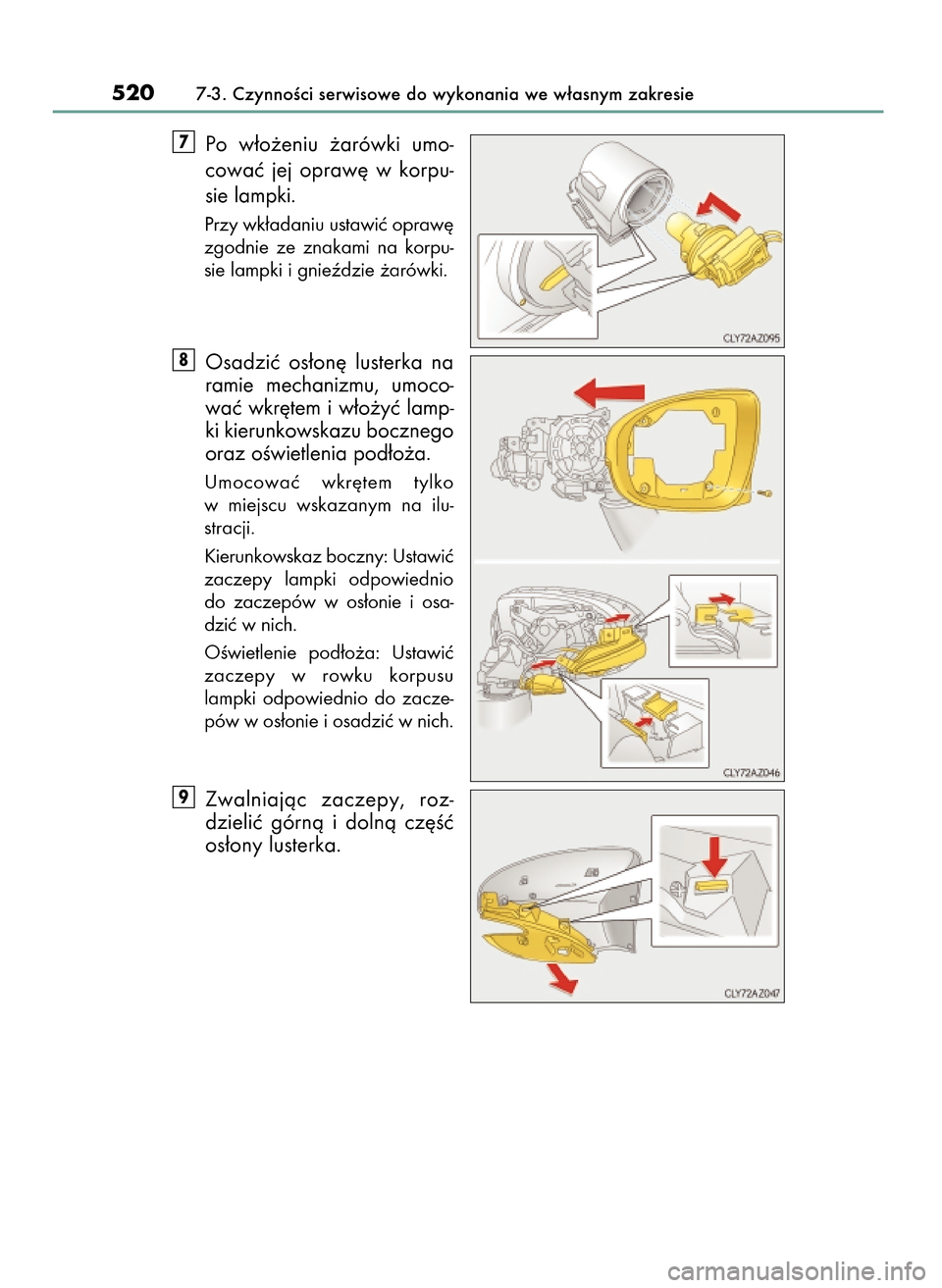

Po w∏o˝eniu ˝arówki umo-
cowaç jej opraw´ w korpu-
sie lampki.
Przy wk∏adaniu ustawiç opraw´
zgodnie ze znakami na korpu-
sie lampki i gnieêdzie ˝arówki.
Osadziç os∏on´ lusterka na
ramie mechanizmu, umoco-
waç wkr´tem i w∏o˝yç lamp-
ki kierunkowskazu bocznego
oraz oÊwietlenia pod∏o˝a.
Umocowaç wkr´tem tylko
w miejscu wskazanym na ilu-
stracji.
Kierunkowskaz boczny: Ustawiç
zaczepy lampki odpowiednio
do zaczepów w os∏onie i osa-
dziç w nich.
OÊwietlenie pod∏o˝a: Ustawiç
zaczepy w rowku korpusu
lampki odpowiednio do zacze-
pów w os∏onie i osadziç w nich.
Zwalniajàc zaczepy, roz-
dzieliç górnà i dolnà cz´Êç
os∏ony lusterka.9
8
7
5207-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:57 Page 520
