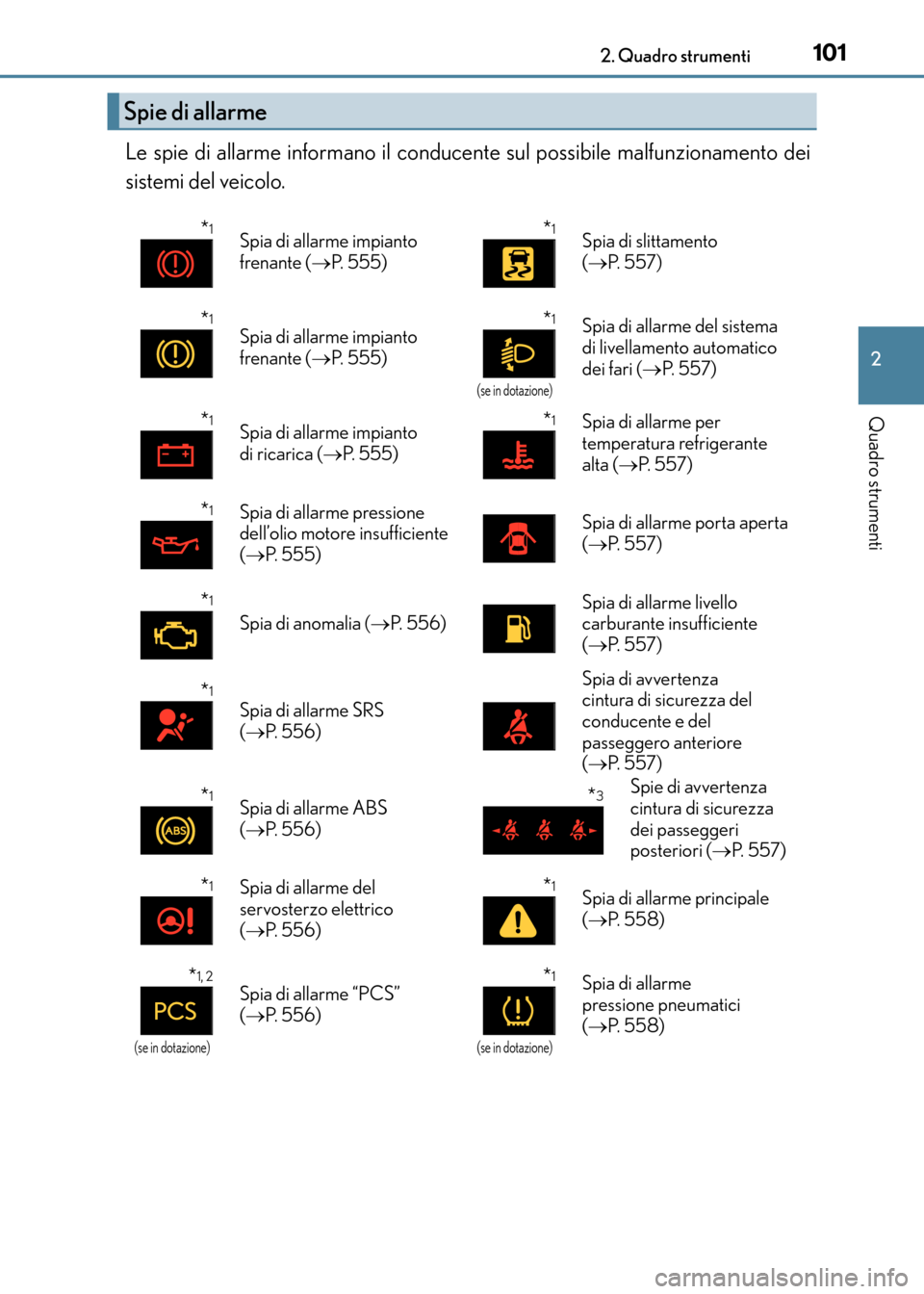

1012. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Le spie di allarme informano il conducente sul possibile malfunzionamento dei
sistemi del veicolo.
Spie di allarme
*1Spia di allarme impianto
frenante (→P. 555)*1Spia di slittamento
(→ P. 5 5 7 )
*1Spia di allarme impianto
frenante ( →P. 555)*1
(se in dotazione)
Spia di allarme del sistema
di livellamento automatico
dei fari ( →P. 557)
*1Spia di allarme impianto
di ricarica ( →P. 555)*1Spia di allarme per
temperatura refrigerante
alta ( →P. 557)
*1Spia di allarme pressione
dell’olio motore insufficiente
(→ P. 5 5 5 ) Spia di allarme porta aperta
(
→ P. 5 5 7 )
*1
Spia di anomalia ( →P. 5 5 6 ) Spia di allarme livello
carburante insufficiente
(
→ P. 5 5 7 )
*1Spia di allarme SRS
(→ P. 5 5 6 ) Spia di avvertenza
cintura di sicurezza del
conducente e del
passeggero anteriore
(
→ P. 5 5 7 )
*1Spia di allarme ABS
(→ P. 5 5 6 )*3Spie di avvertenza
cintura di sicurezza
dei passeggeri
posteriori ( →P. 5 5 7 )
*1Spia di allarme del
servosterzo elettrico
(→ P. 5 5 6 )*1Spia di allarme principale
(→ P. 5 5 8 )
*1, 2
(se in dotazione)
Spia di allarme “PCS”
(→ P. 5 5 6 )*1
(se in dotazione)
Spia di allarme
pressione pneumatici
(→ P. 5 5 8 )
CT200h_OM_OM99N10L_(EL).book Page 101 Thursday, April 14, 201 6 9:14 AM

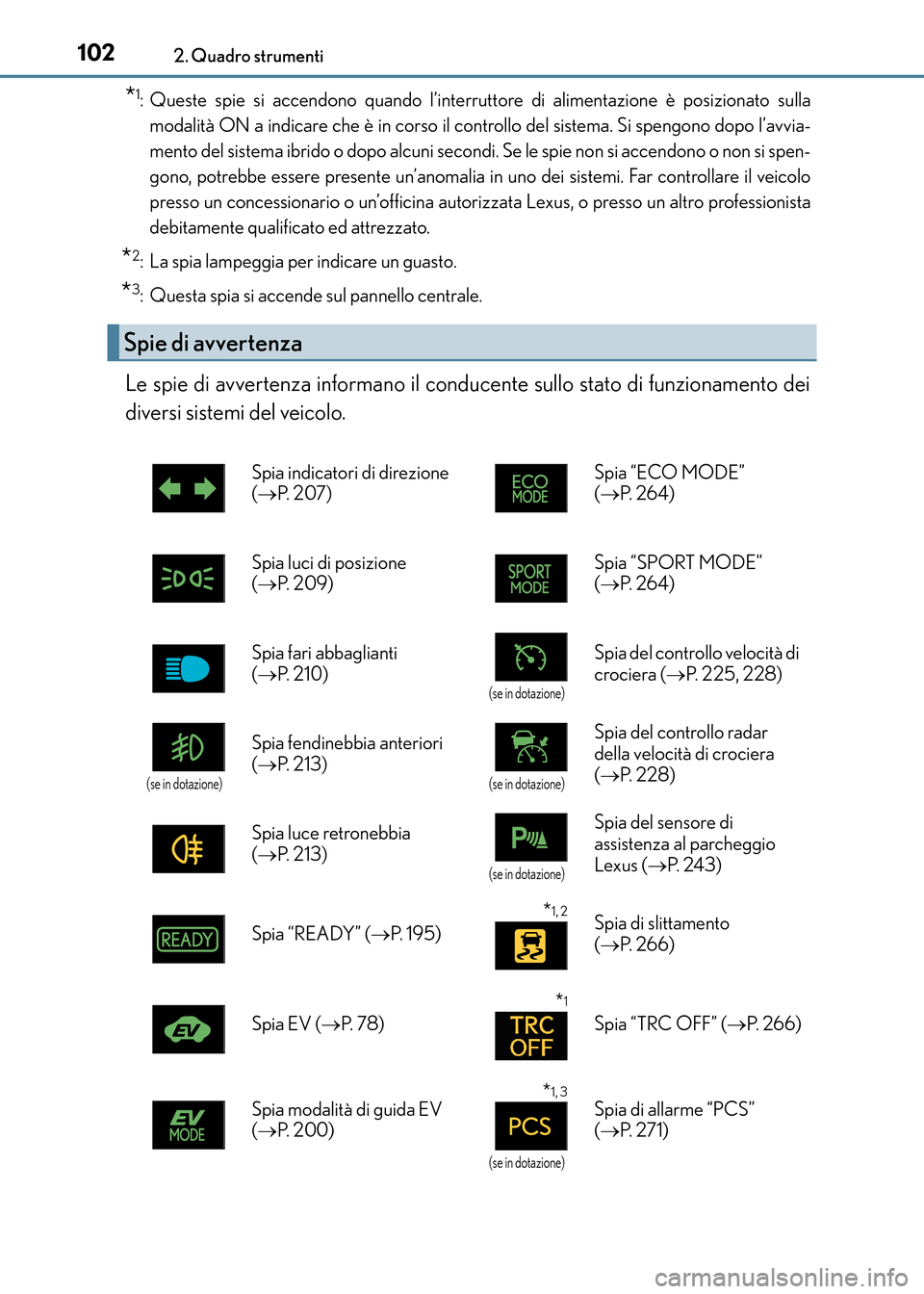

1022. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
*1: Queste spie si accendono quando l’interruttore di alimentazione è posizionato sullamodalità ON a indicare che è in corso il controllo del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo alcuni secondi. Se le spie non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia in uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
*2: La spia lampeggia per indicare un guasto.
*3: Questa spia si accende sul pannello centrale.
Le spie di avvertenza informano il conducente sullo stato di funzionamento dei
diversi sistemi del veicolo.
Spie di avvertenza
Spia indicatori di direzione
(→ P. 2 0 7 ) Spia “ECO MODE”
(
→ P. 2 6 4 )
Spia luci di posizione
( → P. 2 0 9 ) Spia “SPORT MODE”
(
→ P. 2 6 4 )
Spia fari abbaglianti
( → P. 2 1 0 )
(se in dotazione)
Spia del controllo velocità di
crociera ( →P. 2 2 5 , 2 2 8 )
(se in dotazione)
Spia fendinebbia anteriori
(→ P. 2 1 3 )
(se in dotazione)
Spia del controllo radar
della velocità di crociera
(→ P. 2 2 8 )
Spia luce retronebbia
( → P. 2 1 3 )
(se in dotazione)
Spia del sensore di
assistenza al parcheggio
Lexus ( →P. 2 4 3 )
Spia “READY” ( →P. 1 9 5 )
*1, 2Spia di slittamento
(→ P. 2 6 6 )
Spia EV ( →P. 7 8 )
*1
Spia “TRC OFF” ( →P. 2 6 6 )
Spia modalità di guida EV
( → P. 2 0 0 )
*1, 3
(se in dotazione)
Spia di allarme “PCS”
(→ P. 2 7 1 )
CT200h_OM_OM99N10L_(EL).book Page 102 Thursday, April 14, 201 6 9:14 AM

1032. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
*1: Queste spie si accendono quando l’interruttore di alimentazione è posizionato sullamodalità ON a indicare che è in corso il controllo del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo alcuni secondi. Se le spie non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia in uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
*2: La spia lampeggia per indicare che il sistema è in funzione.
*3: La spia si accende quando si spegne il sistema. La spia lampeggia più velocemente delsolito a indicare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale. Indicatori di posizione del
cambio (
→P. 2 0 2 )
*1, 4Spia “PASSENGER
AIR BAG” ( →P. 5 5 )
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure SRS, non si
accende all’avviamento del sistema ibrido, è possibile che i sistemi non siano disponibili per
proteggere il veicolo in caso di incidente, esponendo così i passeggeri al rischio di lesioni
gravi, anche letali. In questo caso, far contro llare immediatamente il veicolo da un conces-
sionario o un’officina autorizzata Lexus, o da un altro professionista debitamente qualificato
ed attrezzato.
CT200h_OM_OM99N10L_(EL).book Page 103 Thursday, April 14, 201 6 9:14 AM

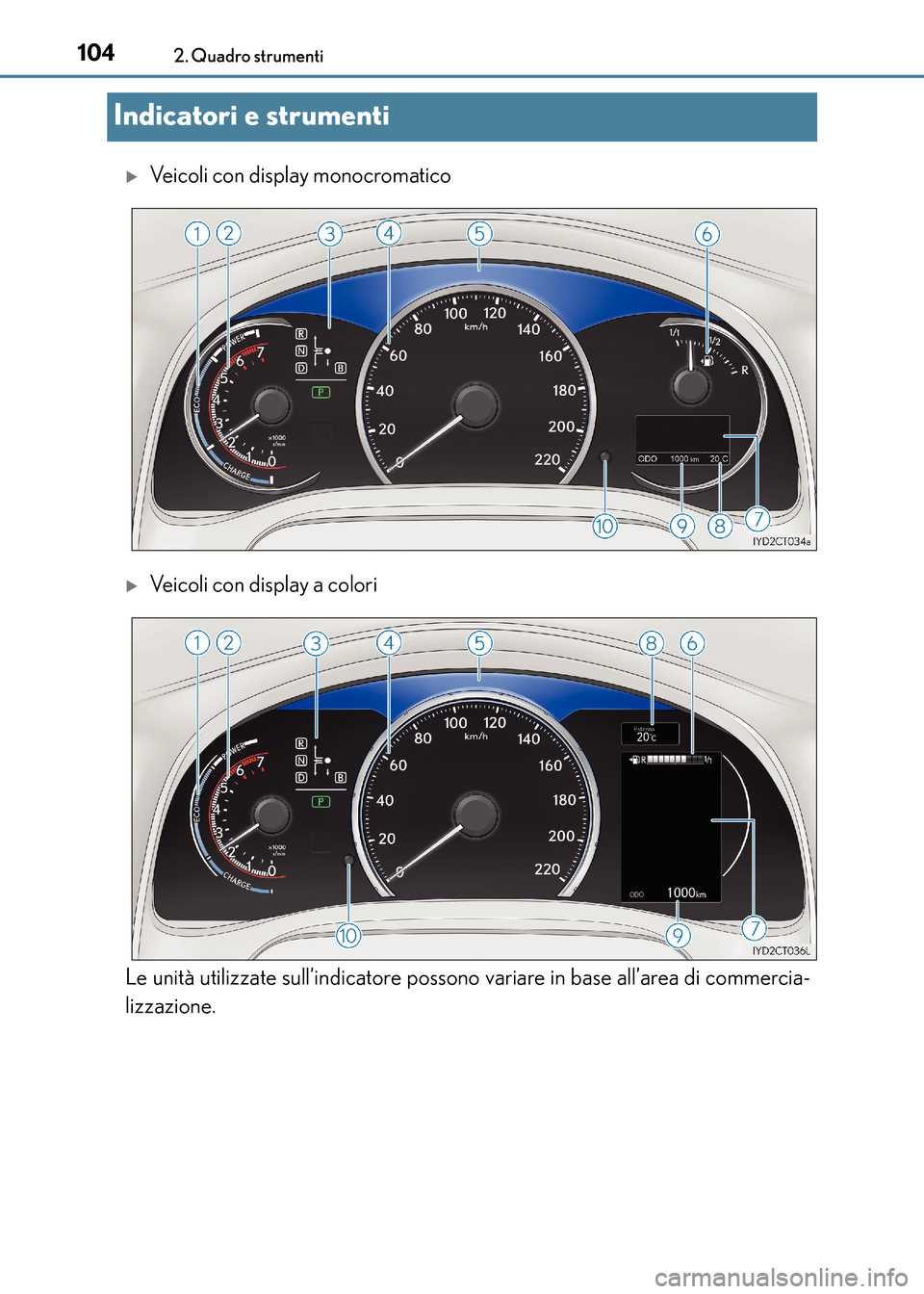

1042. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Indicatori e strumenti
XVeicoli con display monocromatico
XVeicoli con display a colori
Le unità utilizzate sull’indicatore possono variare in base all’area di commercia-
lizzazione.
CT200h_OM_OM99N10L_(EL).book Page 104 Thursday, April 14, 201 6 9:14 AM

1052. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Indicatore del sistema ibrido
Visualizza il livello di potenza o di rigenerazione del sistema ibrido
Passa alla visualizzazione del contagiri in base alla modalità di guida o all’impostazione sul
display. (→P. 107, 638)
Contagiri (se in dotazione)
Visualizza il regime del motore in giri al minuto
Passa alla visualizzazione dell’indicatore del sistema ibrido in base alla modalità di guida o
all’impostazione sul display. ( →P. 107, 638)
Indicatori di posizione del cambio
→P. 2 0 2
Ta c h i m e t r o
Visualizza la velocità del veicolo
Spia ECO e spia SPORT (se in dotazione)
Cambia colore in base alla modalità di guida ( →P. 1 0 7 )
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida ( →P. 1 0 9 , 1 1 2 )
Visualizza dei messaggi di allarme in caso di anomalie ( →P. 5 6 2 )
Te m p e r a t u r a e s t e r n a
La gamma di temperature che può essere visualizzata è compresa tra -40 °C e 50 °C
Display contachilometri totale e parziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal ve icolo dall’ultimo azzeramento dello stru-
mento. I contachilometri parziali “A” e “B” possono essere utilizzati per regi-
strare e visualizzare in modo indipendente distanze diverse.
Pulsante di selezione display contachilometri totale/parziale
→ P. 1 0 6
1
2
3
4
5
6
7
8
9
10
CT200h_OM_OM99N10L_(EL).book Page 105 Thursday, April 14, 201 6 9:14 AM

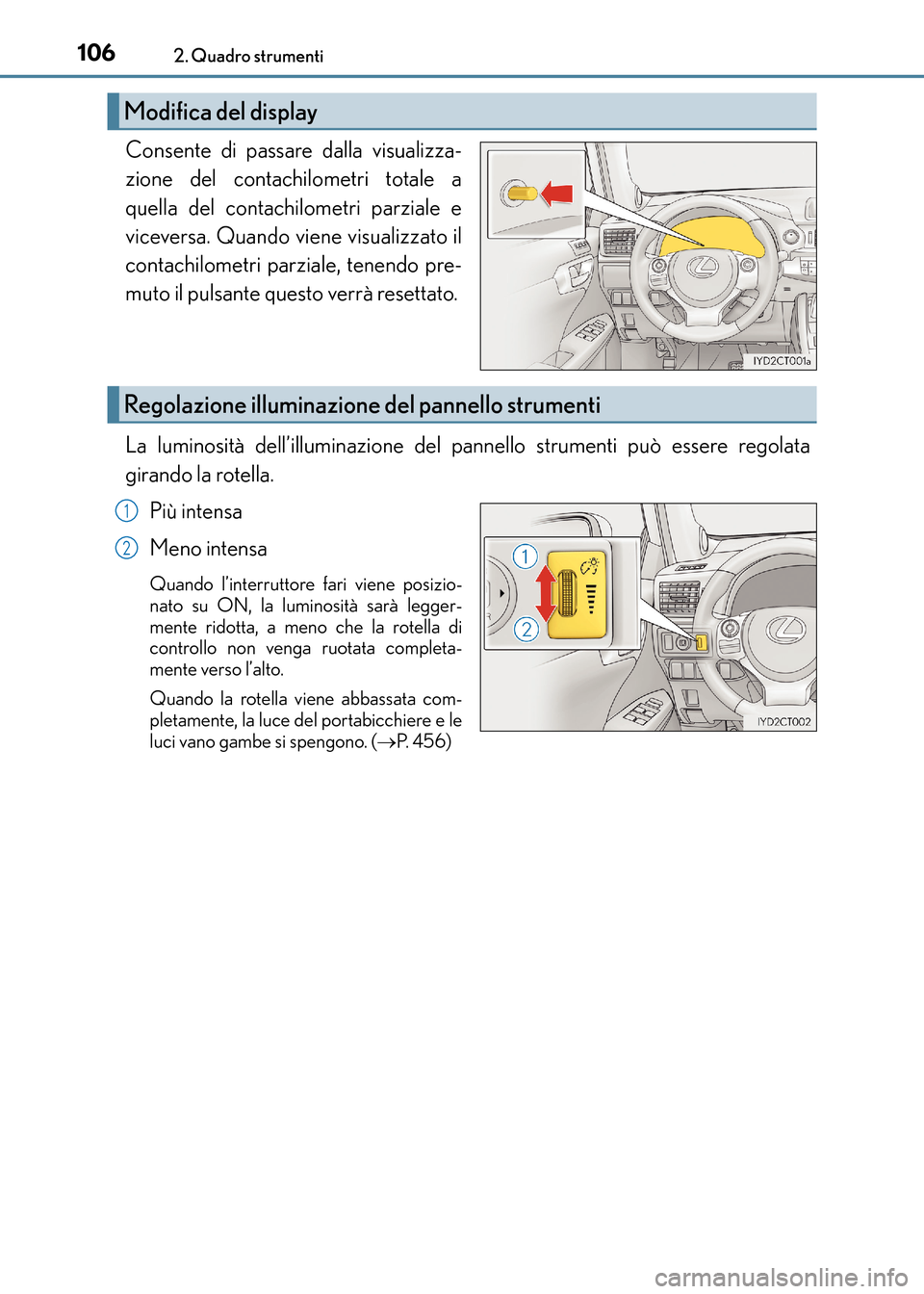

1062. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Consente di passare dalla visualizza-
zione del contachilometri totale a
quella del contachilometri parziale e
viceversa. Quando viene visualizzato il
contachilometri parziale, tenendo pre-
muto il pulsante questo verrà resettato.
La luminosità dell’illuminazione del pannello strumenti può essere regolata
girando la rotella. Più intensa
Meno intensa
Quando l’interruttore fari viene posizio-
nato su ON, la luminosità sarà legger-
mente ridotta, a meno che la rotella di
controllo non venga ruotata completa-
mente verso l’alto.
Quando la rotella viene abbassata com-
pletamente, la luce del portabicchiere e le
luci vano gambe si spengono. ( →P. 4 5 6 )
Modifica del display
Regolazione illuminazione del pannello strumenti
1
2
CT200h_OM_OM99N10L_(EL).book Page 106 Thursday, April 14, 201 6 9:14 AM

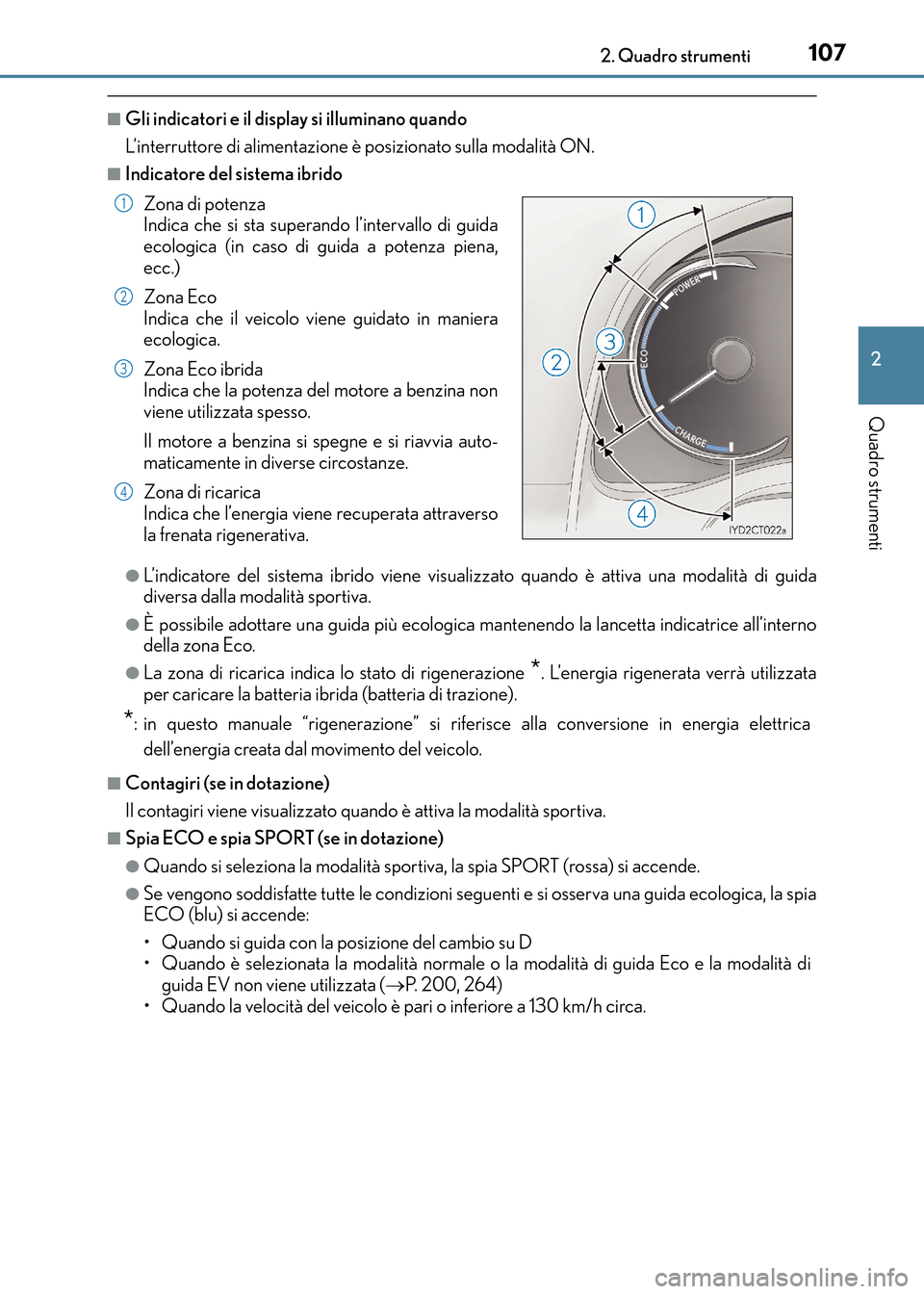

1072. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
■Gli indicatori e il display si illuminano quando
L’interruttore di alimentazione è posizionato sulla modalità ON.
■Indicatore del sistema ibrido
●L’indicatore del sistema ibrido viene visualizzato quando è attiva una modalità di guida
diversa dalla modalità sportiva.
●È possibile adottare una guida più ecologica mantenendo la lancetta indicatrice all’interno
della zona Eco.
●La zona di ricarica indica lo stato di rigenerazione *. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: in questo manuale “rigenerazione” si riferi sce alla conversione in energia elettrica
dell’energia creata dal movimento del veicolo.
■Contagiri (se in dotazione)
Il contagiri viene visualizzato quando è attiva la modalità sportiva.
■Spia ECO e spia SPORT (se in dotazione)
●Quando si seleziona la modalità sportiva, la spia SPORT (rossa) si accende.
●Se vengono soddisfatte tutte le condizioni segu enti e si osserva una guida ecologica, la spia
ECO (blu) si accende:
• Quando si guida con la posizione del cambio su D
• Quando è selezionata la modalità normale o la modalità di guida Eco e la modalità di guida EV non viene utilizzata ( →P. 200, 264)
• Quando la velocità del veicolo è pari o inferiore a 130 km/h circa. Zona di potenza
Indica che si sta superando l’intervallo di guida
ecologica (in caso di guida a potenza piena,
ecc.)
Zona Eco
Indica che il veicolo vi ene guidato in maniera
ecologica.
Zona Eco ibrida
Indica che la potenza del motore a benzina non
viene utilizzata spesso.
Il motore a benzina si spegne e si riavvia auto-
maticamente in diverse circostanze.
Zona di ricarica
Indica che l’energia viene recuperata attraverso
la frenata rigenerativa.
1
2
3
4
CT200h_OM_OM99N10L_(EL).book Page 107 Thursday, April 14, 201 6 9:14 AM

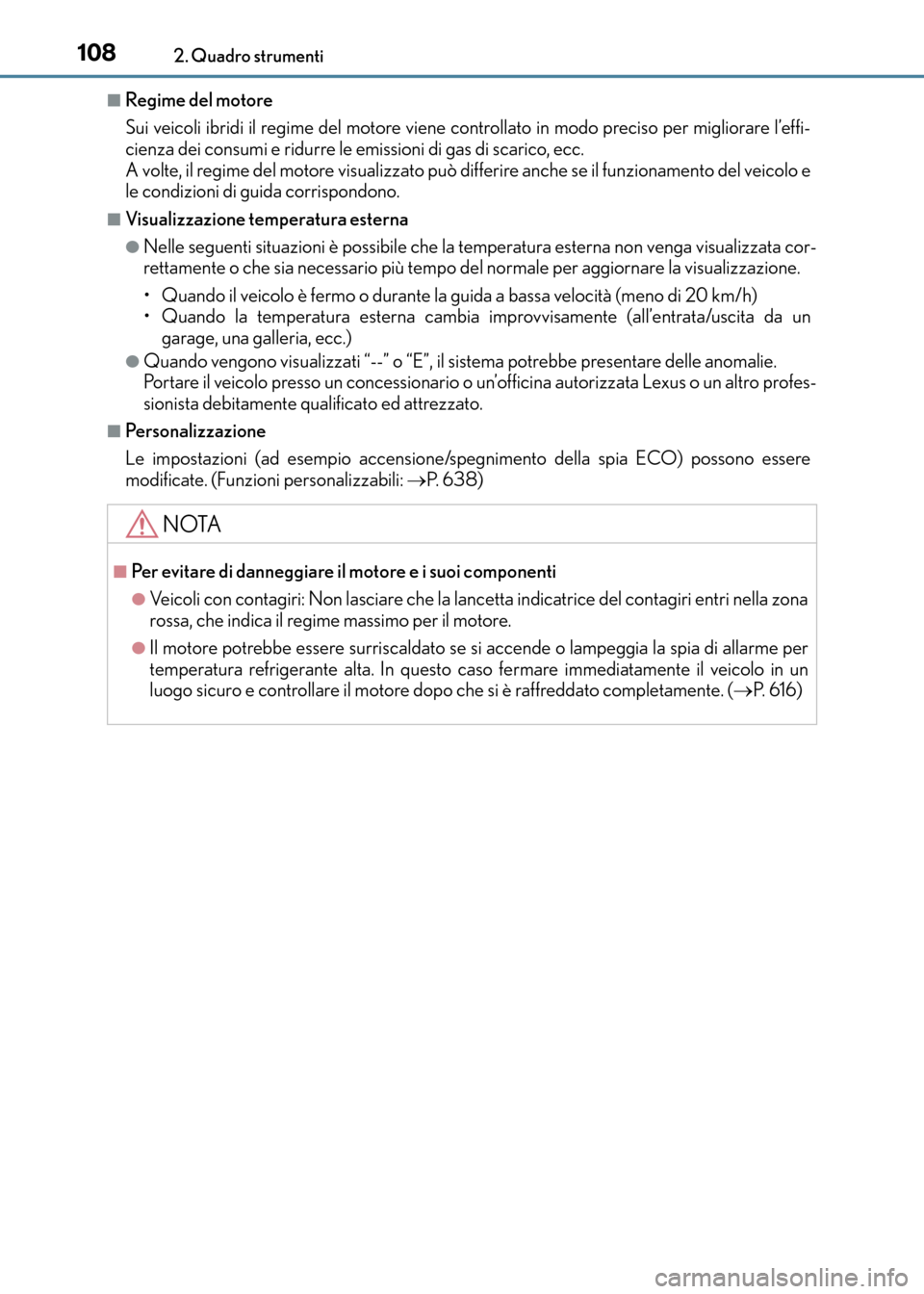

1082. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
■Regime del motore
Sui veicoli ibridi il regime del motore viene controllato in modo preciso per migliorare l’effi-
cienza dei consumi e ridurre le emissioni di gas di scarico, ecc.
A volte, il regime del motore visualizzato può differire anche se il funzionamento del veicolo e
le condizioni di guida corrispondono.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualizzata cor-
rettamente o che sia necessario più tempo del normale per aggiornare la visualizzazione.
• Quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)
• Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da ungarage, una galleria, ecc.)
●Quando vengono visualizzati “--” o “E”, il sistema potrebbe presentare delle anomalie.
Portare il veicolo presso un concessionario o un’officina autorizzata Lexus o un altro profes-
sionista debitamente qualificato ed attrezzato.
■Personalizzazione
Le impostazioni (ad esempio accensione/spegnimento della spia ECO) possono essere
modificate. (Funzioni personalizzabili: →P. 6 3 8 )
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
●Veicoli con contagiri: Non lasciare che la lanc etta indicatrice del contagiri entri nella zona
rossa, che indica il regime massimo per il motore.
●Il motore potrebbe essere surriscaldato se si accende o lampeggia la spia di allarme per
temperatura refrigerante alta. In questo caso fermare immediatamente il veicolo in un
luogo sicuro e controllare il motore dopo che si è raffreddato completamente. ( →P. 6 1 6 )
CT200h_OM_OM99N10L_(EL).book Page 108 Thursday, April 14, 201 6 9:14 AM

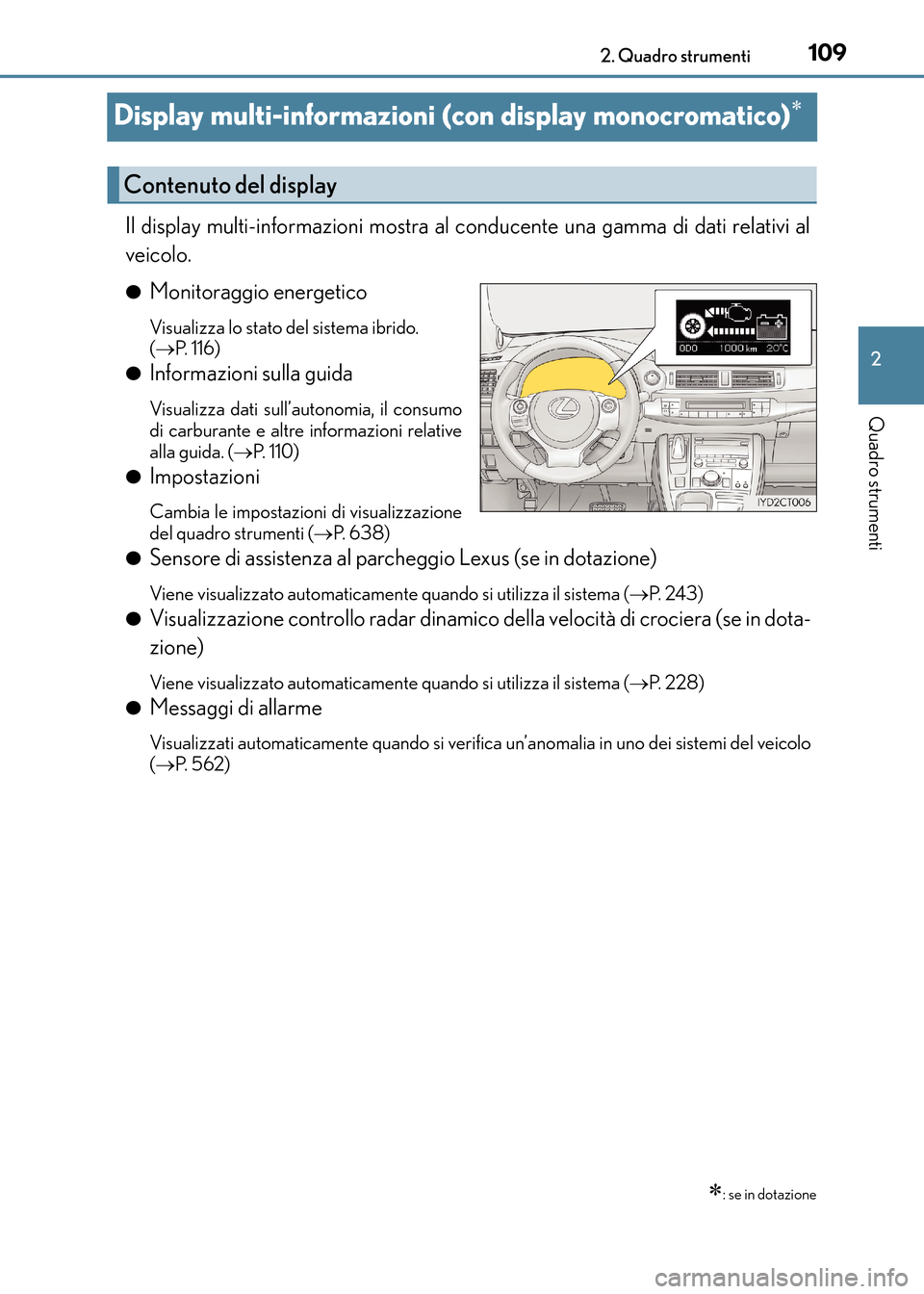

109
2
2. Quadro strumenti
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Display multi-informazioni (con display monocromatico)∗
Il display multi-informazioni mostra al conducente una gamma di dati relativi al
veicolo.
●Monitoraggio energetico
Visualizza lo stato del sistema ibrido.
(
→ P. 1 1 6 )
●
Informazioni sulla guida
Visualizza dati sull’autonomia, il consumo
di carburante e altre informazioni relative
alla guida. ( →P. 1 1 0 )
●
Impostazioni
Cambia le impostazioni di visualizzazione
del quadro strumenti ( →P. 6 3 8 )
●
Sensore di assistenza al parcheggio Lexus (se in dotazione)
Viene visualizzato automaticamente quando si utilizza il sistema ( →P. 2 4 3 )
●
Visualizzazione controllo radar dinamico della velocità di crociera (se in dota-
zione)
Viene visualizzato automaticamente quando si utilizza il sistema ( →P. 2 2 8 )
●
Messaggi di allarme
Visualizzati automaticamente quando si verifica un’anomalia in uno dei sistemi del veicolo
( → P. 5 6 2 )
∗: se in dotazione
Contenuto del display
CT200h_OM_OM99N10L_(EL).book Page 109 Thursday, April 14, 201 6 9:14 AM

1102. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Le informazioni visualizzate possono
essere alternate premendo l’interrut-
tore “DISP”.
■Monitoraggio energetico
→P. 116
■Consumo attuale di carburante/con sumo medio di carburante dopo
l’ultimo rifornimento
Visualizza il consumo attuale di carburante e il consumo medio di carburante
dopo l’ultimo rifornimento.
Usare il consumo medio di carburante visualizzato come riferimento.
■
Consumo medio di carburante
Visualizza il consumo medio di carburante dall’ultimo resettaggio della fun-
zione.
• Questa funzione può essere resettata premendo l’interruttore “DISP” per più di 1 secondo quando viene visualizzato il consumo medio di carburante.
• Usare il consumo medio di carburante visualizzato come riferimento.
■
Autonomia
Visualizza la distanza massima stimata percorribile con la quantità di carbu-
rante rimasta.
• Questa distanza viene calcolata in base al consumo medio di carburante. Di conseguenza, la distanza effettiva percorribile può essere diversa da quella visualiz-
zata.
• Se la quantità di carburante aggiunta nel serbatoio durante il rifornimento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’inte rruttore di alimentazione. Se si fa riforni-
mento senza spegnere l’interruttore di a limentazione, il display potrebbe non essere
aggiornato.
■
Te m p o t r a s c o r s o
Visualizza il tempo trascorso dall’avviamento del sistema ibrido o dall’ultimo
resettaggio della funzione.
Questa funzione può essere resettata premendo l’interruttore “DISP” per più di 1
secondo quando è visualizzato il tempo trascorso.
Informazioni sulla guida
CT200h_OM_OM99N10L_(EL).book Page 110 Thursday, April 14, 201 6 9:14 AM
