Lexus ES350 2017 Manuel du propriétaire (in French)

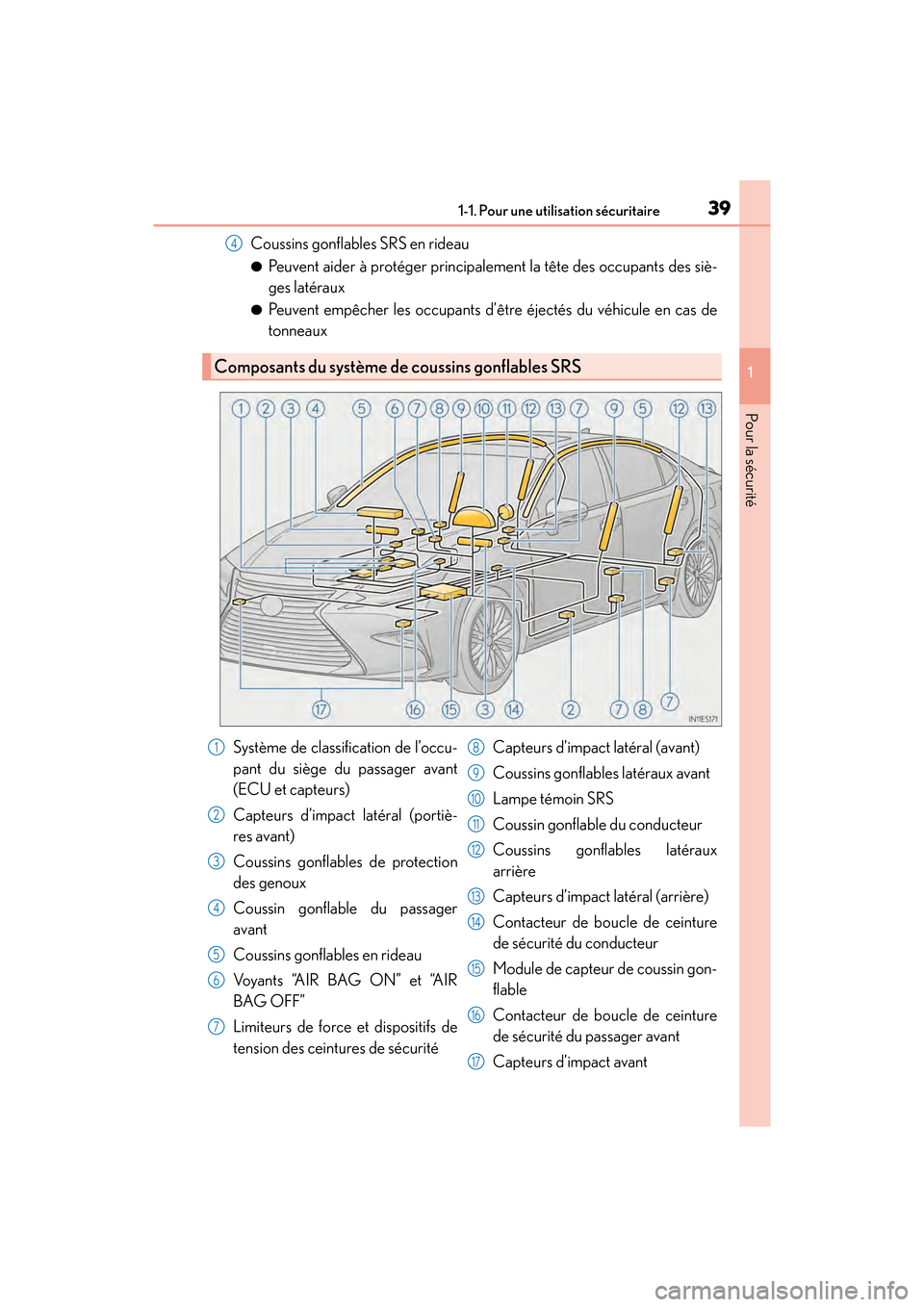

391-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
1
Pour la sécurité
Coussins gonflables SRS en rideau
●Peuvent aider à protéger principalement la tête des occupants des siè-
ges latéraux
●Peuvent empêcher les occupants d’être éjectés du véhicule en cas de
tonneaux
Composants du système de coussins gonflables SRS
4
Système de classification de l’occu-
pant du siège du passager avant
(ECU et capteurs)
Capteurs d’impact latéral (portiè-
res avant)
Coussins gonflables de protection
des genoux
Coussin gonflable du passager
avant
Coussins gonflables en rideau
Voyants “AIR BAG ON” et “AIR
BAG OFF”
Limiteurs de force et dispositifs de
tension des ceintures de sécurité Capteurs d’impact latéral (avant)
Coussins gonflables latéraux avant
Lampe témoin SRS
Coussin gonflable du conducteur
Coussins gonflables latéraux
arrière
Capteurs d’impact latéral (arrière)
Contacteur de boucle de ceinture
de sécurité du conducteur
Module de capteur de coussin gon-
flable
Contacteur de boucle de ceinture
de sécurité du passager avant
Capteurs d’impact avant1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

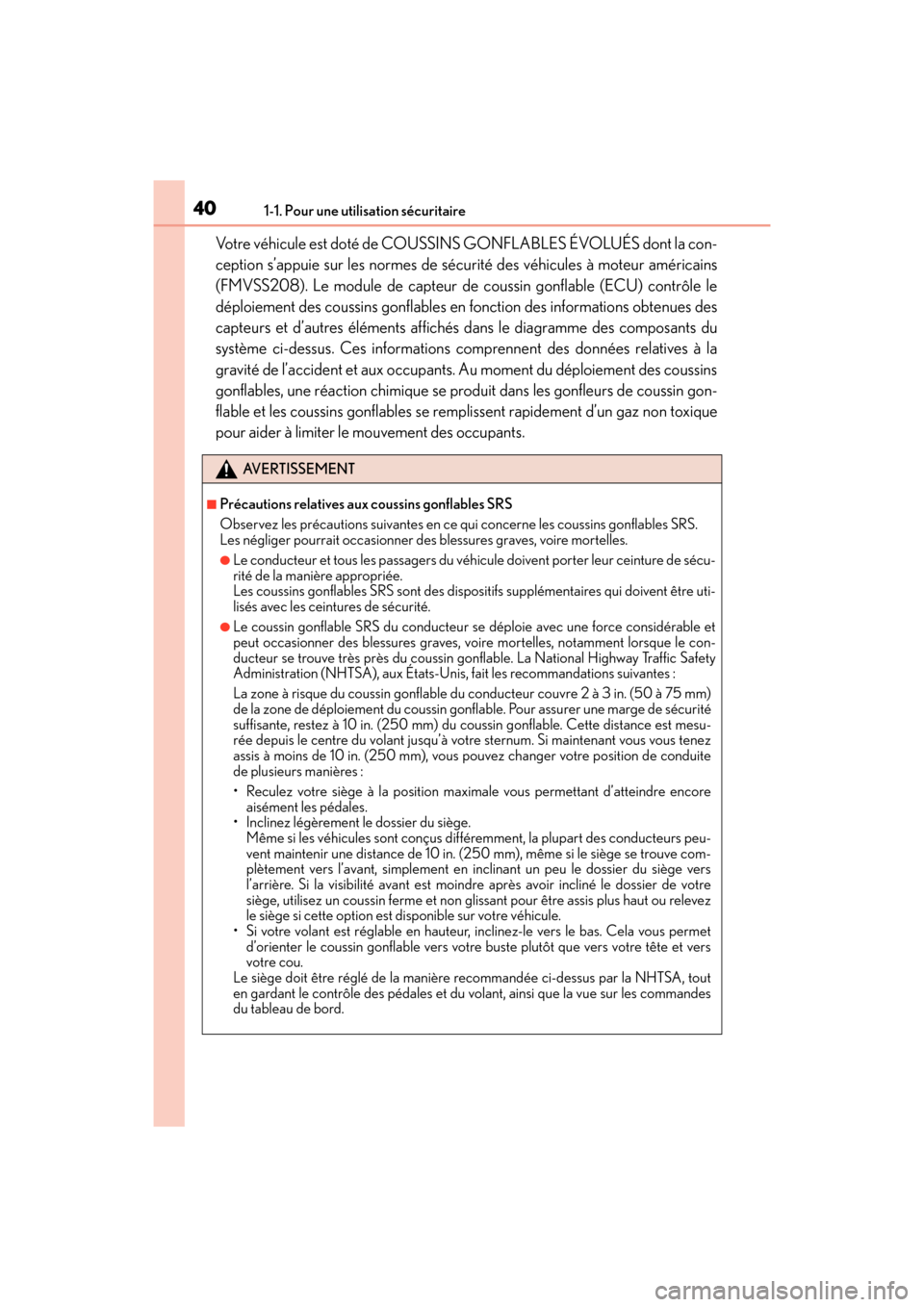

401-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont la con-
ception s’appuie sur les normes de sécurité des véhicules à moteur américains
(FMVSS208). Le module de capteur de coussin gonflable (ECU) contrôle le
déploiement des coussins gonflables en fonction des informations obtenues des
capteurs et d’autres éléments affichés dans le diagramme des composants du
système ci-dessus. Ces in formations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement des coussins
gonflables, une réaction chimique se prod uit dans les gonfleurs de coussin gon-
flable et les coussins gonflables se remplissent rapidement d’un gaz non toxique
pour aider à limiter le mouvement des occupants.
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qu i concerne les coussins gonflables SRS.
Les négliger pourrait oc casionner des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du véhi cule doivent porter leur ceinture de sécu-
rité de la manière appropriée.
Les coussins gonflables SRS sont des dispos itifs supplémentaires qui doivent être uti-
lisés avec les ceintures de sécurité.
●Le coussin gonflable SRS du conducteur se déploie avec une force considérable et
peut occasionner des blessures graves, vo ire mortelles, notamment lorsque le con-
ducteur se trouve très près du coussin gonflable. La National Highway Traffic Safety
Administration (NHTSA), aux États-Unis , fait les recommandations suivantes :
La zone à risque du coussin gonflable du conducteur couvre 2 à 3 in. (50 à 75 mm)
de la zone de déploiement du coussin gonflable. Pour assurer une marge de sécurité
suffisante, restez à 10 in. (250 mm) du co ussin gonflable. Cette distance est mesu-
rée depuis le centre du volant jusqu’à votre sternum. Si maintenant vous vous tenez
assis à moins de 10 in. (250 mm), vous pouvez changer votre position de conduite
de plusieurs manières :
• Reculez votre siège à la position maxi male vous permettant d’atteindre encore
aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus diff éremment, la plupart des conducteurs peu-
vent maintenir une distance de 10 in. (250 mm), même si le siège se trouve com-
plètement vers l’avant, simplement en in clinant un peu le dossier du siège vers
l’arrière. Si la visibilité avant est moindr e après avoir incliné le dossier de votre
siège, utilisez un coussin ferme et non glis sant pour être assis plus haut ou relevez
le siège si cette option est disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet
d’orienter le coussin gonflable vers votre buste plutôt que vers votre tête et vers
votre cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la NHTSA, tout
en gardant le contrôle des pédales et du volant, ainsi que la vue sur les commandes
du tableau de bord.

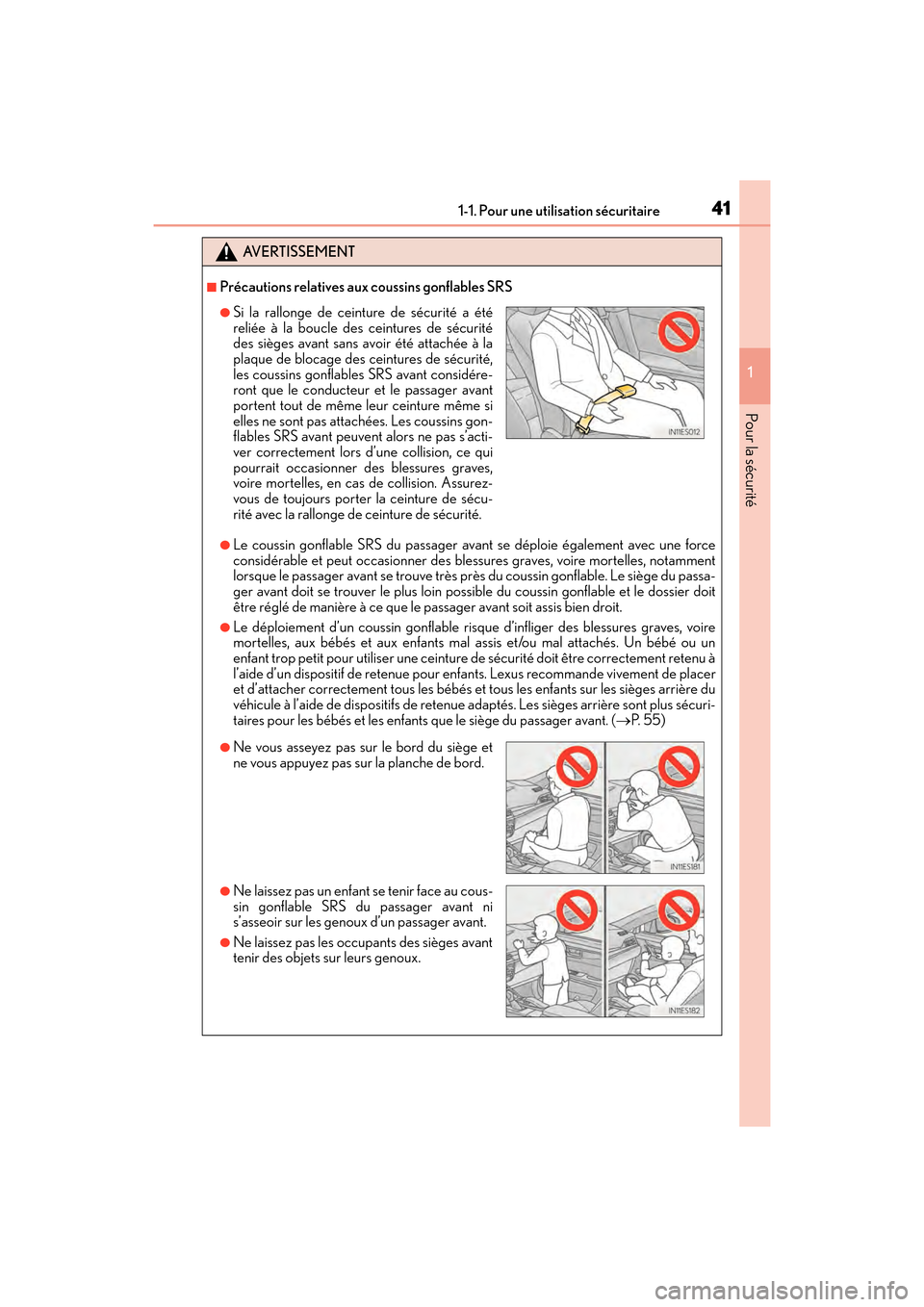

411-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
1
Pour la sécurité
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable SRS du passager av ant se déploie également avec une force
considérable et peut occa sionner des blessures graves, voire mortelles, notamment
lorsque le passager avant se trouve très pr ès du coussin gonflable. Le siège du passa-
ger avant doit se trouver le plus loin poss ible du coussin gonflable et le dossier doit
être réglé de manière à ce que le passager avant soit assis bien droit.
●Le déploiement d’un coussin gonflable risque d’infliger des blessures graves, voire
mortelles, aux bébés et aux enfants mal assis et/ou mal attachés. Un bébé ou un
enfant trop petit pour utiliser une ceinture de sécurité doit être correctement retenu à
l’aide d’un dispositif de retenue pour en fants. Lexus recommande vivement de placer
et d’attacher correctement tous les bébés et tous les enfants sur les sièges arrière du
véhicule à l’aide de dispositifs de retenue ad aptés. Les sièges arrière sont plus sécuri-
taires pour les bébés et les enfants que le siège du passager avant. (→P. 5 5 )
●Si la rallonge de ceinture de sécurité a été
reliée à la boucle des ceintures de sécurité
des sièges avant sans avoir été attachée à la
plaque de blocage des ceintures de sécurité,
les coussins gonflables SRS avant considére-
ront que le conducteur et le passager avant
portent tout de même leur ceinture même si
elles ne sont pas attachées. Les coussins gon-
flables SRS avant peuvent alors ne pas s’acti-
ver correctement lors d’ une collision, ce qui
pourrait occasionner des blessures graves,
voire mortelles, en cas de collision. Assurez-
vous de toujours porter la ceinture de sécu-
rité avec la rallonge de ceinture de sécurité.
●Ne vous asseyez pas sur le bord du siège et
ne vous appuyez pas sur la planche de bord.
●Ne laissez pas un enfant se tenir face au cous-
sin gonflable SRS du passager avant ni
s’asseoir sur les genoux d’un passager avant.
●Ne laissez pas les occupants des sièges avant
tenir des objets sur leurs genoux.

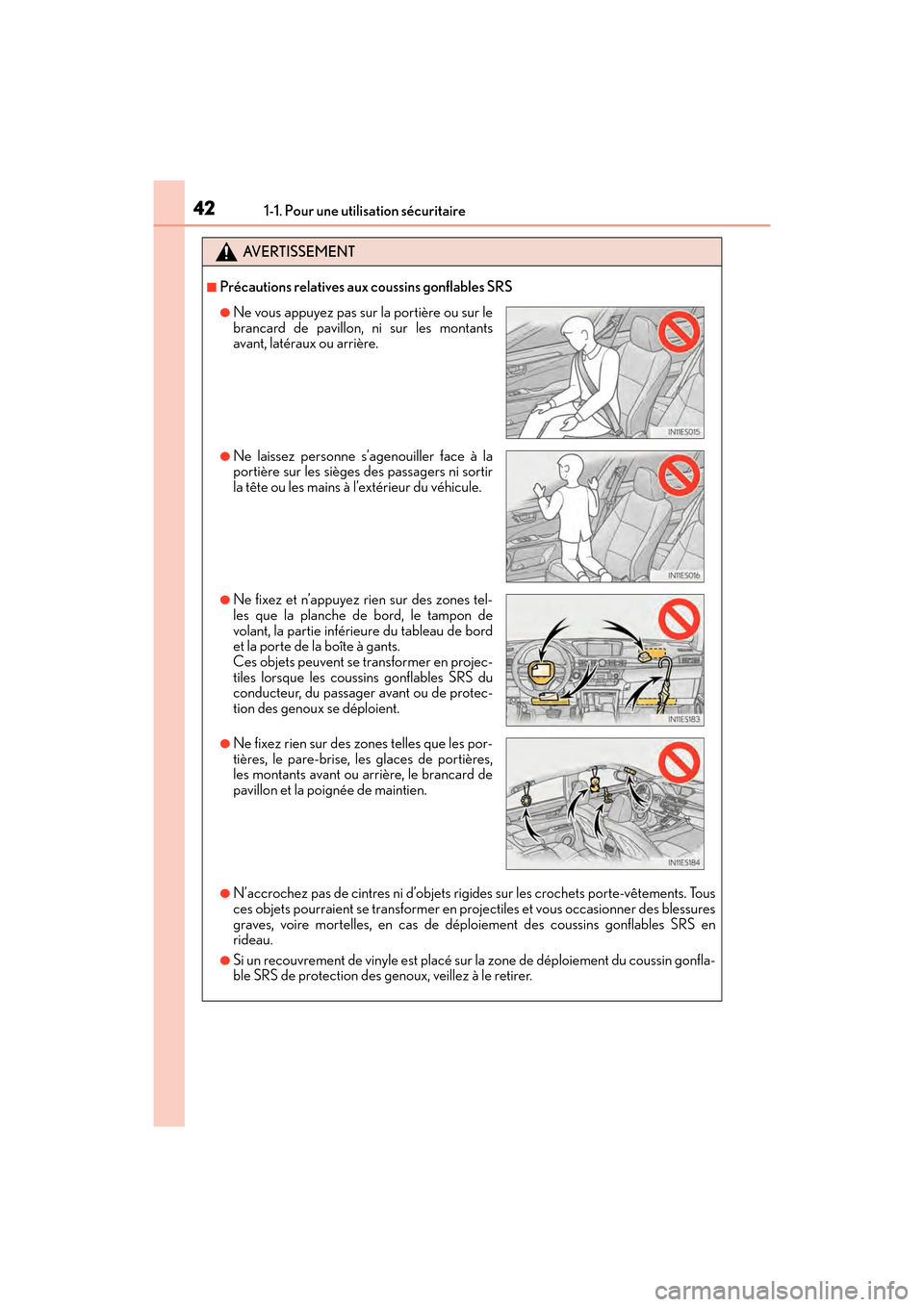

421-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●N’accrochez pas de cintres ni d’objets rigides sur les crochets porte-vêtements. Tous
ces objets pourraient se transformer en pr ojectiles et vous occasionner des blessures
graves, voire mortelles, en cas de déploiement des coussins gonflables SRS en
rideau.
●Si un recouvrement de vinyle est placé sur la zone de déploiement du coussin gonfla-
ble SRS de protection des ge noux, veillez à le retirer.
●Ne vous appuyez pas sur la portière ou sur le
brancard de pavillon, ni sur les montants
avant, latéraux ou arrière.
●Ne laissez personne s’agenouiller face à la
portière sur les sièges des passagers ni sortir
la tête ou les mains à l’extérieur du véhicule.
●Ne fixez et n’appuyez rien sur des zones tel-
les que la planche de bord, le tampon de
volant, la partie inférieure du tableau de bord
et la porte de la boîte à gants.
Ces objets peuvent se transformer en projec-
tiles lorsque les coussins gonflables SRS du
conducteur, du passager avant ou de protec-
tion des genoux se déploient.
●Ne fixez rien sur des zones telles que les por-
tières, le pare-brise, les glaces de portières,
les montants avant ou arrière, le brancard de
pavillon et la poignée de maintien.

431-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
1
Pour la sécurité
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●N’utilisez pas d’accessoires recouvrant les pa rties du siège où les coussins gonflables
SRS latéraux se déploient, car ces access oires pourraient entraver le déploiement
des coussins gonflables. De tels accessoir es peuvent empêcher les coussins gonfla-
bles latéraux de se déployer correctement, rendre le système inopérant ou provo-
quer accidentellement le déploiement des coussins gonflables latéraux,
occasionnant des blessures graves, voire mortelles.
●Ne frappez pas et n’appliquez pas une pr ession importante à l’emplacement des
composants des coussins gonflables SRS.
Cela peut provoquer un mauvais foncti onnement des coussins gonflables SRS.
●Ne touchez à aucun composant des coussins gonflables SRS immédiatement après
leur déploiement (gonflage), car ils pourraient être chauds.
●Si vous avez de la difficulté à respirer après le déploiement des coussins gonflables
SRS, ouvrez une portière ou une glace pour laisser entrer l’air, ou quittez le véhicule
si vous pouvez le faire en toute sécurité. Dès que possible, nettoyez tous les résidus
afin d’éviter les irritations cutanées.
●Si les emplacements de stockage des coussi ns gonflables SRS, tels que le tampon de
volant et les garnitures des montants avan t et arrière, sont endommagés ou fissurés,
faites-les remplacer par votre concessionnaire Lexus.
■Modification et mise au rebut des compos ants du système de coussins gonflables
SRS
Ne mettez pas votre véhicule au rebut et n’effectuez aucune des modifications suivan-
tes sans d’abord consulter votre concessio nnaire Lexus. Les coussins gonflables SRS
pourraient fonctionner de manière incorrecte ou se déployer (gonfler) accidentelle-
ment, ce qui serait susceptible d’occasion ner des blessures graves, voire mortelles.
●Installation, retrait, démontage et réparation des coussins gonflables SRS
●Réparations, modifications, retrait ou remplacement du volant, du tableau de bord,
de la planche de bord, de la boîte à gants, des sièges ou du capitonnage des sièges,
des montants avant, latéraux et arrière, ou des brancards de pavillon
●Réparations ou modifications de l’aile av ant, du pare-chocs avant ou du côté de
l’habitacle
●Installation d’une protection de calandre (barre safari, barre kangourou, etc.), de
lames de déneigement, de treuil s ou d’un porte-bagages de toit
●Modifications du système de suspension du véhicule
●Installation d’appareils électroniques tels qu’un émetteur-récepteur radio ou un lec-
teur de CD
●Modifications à votre véhicule pour une personne aux capacités physiques réduites

441-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
■Si les coussins gonflables SRS se déploient (se gonflent)
●Les coussins gonflables SRS peuvent causer de légères abrasions, des brûlures, des
ecchymoses, etc. à cause des gaz chauds qu i entraînent une vitesse de déploiement
(gonflement) très élevée.
●Un bruit fort se fera entendre et une poudre blanche jaillira.
●Des parties du module de coussin gonflabl e (moyeu de volant, couvercle de coussin
gonflable et gonfleur de coussin gonflable) , ainsi que les sièges, des parties des mon-
tants avant et arrière, et les brancards de pavillon pourraient être chauds pendant plu-
sieurs minutes. Le coussin gonflable lui-même pourrait également être chaud.
●Le pare-brise pourrait se fissurer.
●Aux abonnés de Lexus Enform Safety Conn ect : si les coussins gonflables SRS se
déploient, ou en cas de collision violente à l’arrière du véhicule, le système est conçu de
sorte à envoyer un appel d’urgence au centre d’assistance pour l’aviser de la position
du véhicule (sans que vous ayez à appuyer sur le bouton “SOS”); un préposé tentera
alors de parler aux occupants afin de vérifier le niveau d’urgence et d’assistance requis.
Si les occupants ne sont pas en mesure de communiquer, le préposé considérera auto-
matiquement l’appel comme étant une urgence et il participera à l’envoi des services
d’urgence requis. ( →P. 4 2 8 )
■Conditions de déploiement du coussin gonflable SRS (coussins gonflables SRS avant)
●Les coussins gonflables SRS avant se déploi ent lors d’un impact qui dépasse le niveau
de seuil prédéfini (le niveau de force corr espondant à une collision frontale contre une
paroi fixe et indéformable, à environ 12 - 18 mph [20 - 30 km/h]).
Toutefois, ce seuil de vitesse s’élèvera considérablement dans les situations suivantes :
• Si le véhicule heurte un obstacle pouvant se déplacer ou se déformer sous l’impact,
par exemple un véhicule garé ou un panneau de signalisation
• Si le véhicule est impliqué dans une coll ision dite d’encastrement, par exemple une
collision où l’avant du véhicule s’encastre ou passe sous le plateau d’un camion
●En fonction du type de collision, il se peut que seuls les dispositifs de tension des ceintu-
res de sécurité s’activent.
●Les coussins gonflables SRS avant du passager avant ne se déploieront pas si le siège
du passager avant n’est pas occupé. Cepend ant, même si aucun passager n’occupait
ce siège, les coussins gonflables SRS avan t du passager avant pourraient quand même
se déployer si l’on y déposait des bagages. ( →P. 4 8 )
■Conditions de déploiement du coussin gonf lable SRS (coussins gonflables SRS laté-
raux et en rideau)
●Les coussins gonflables SRS latéraux et en rideau se déploient lors d’un impact qui
dépasse le niveau de seuil prédéfini (le niveau de force correspondant à la force
d’impact produite par un vé hicule d’environ 3300 lb. [1500 kg] entrant en collision
avec l’habitacle d’un véhicu le arrivant d’une direction perpendiculaire à lui, à une
vitesse d’environ 12 à 18 mph [20 à 30 km/h]).
●Les coussins gonflables SRS en rideau se déploieront en cas de tonneaux.
●Les coussins gonflables SRS latéraux et en rideau peuvent également se déployer en
cas de collision frontale violente.

451-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
1
Pour la sécurité

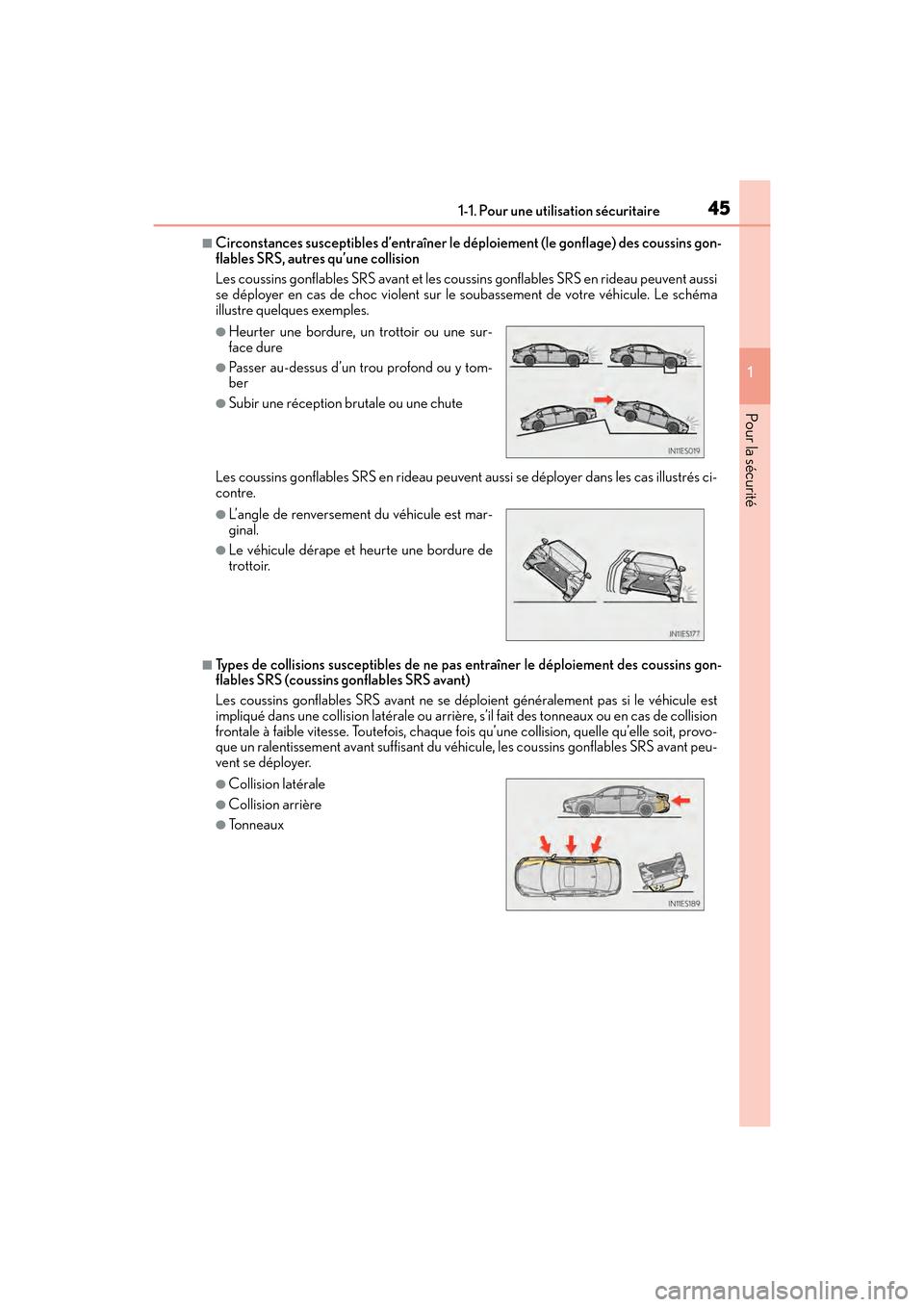

■Circonstances susceptibles d’entraîner le déploiement (le gonflage) des coussins gon-
flables SRS, autres qu’une collision
Les coussins gonflables SRS avant et les coussins gonflables SRS en rideau peuvent aussi
se déployer en cas de choc violent sur le soubassement de votre véhicule. Le schéma
illustre quelques exemples.
Les coussins gonflables SRS en rideau peuvent aussi se déployer dans les cas illustrés ci-
contre.
■Types de collisions susceptibles de ne pa s entraîner le déploiement des coussins gon-
flables SRS (coussins gonflables SRS avant)
Les coussins gonflables SRS avant ne se dépl oient généralement pas si le véhicule est
impliqué dans une collision latérale ou arrière, s’il fait des tonneaux ou en cas de collision
frontale à faible vitesse. Toutef ois, chaque fois qu’une collision, quelle qu’elle soit, provo-
que un ralentissement avant suffisant du véhi cule, les coussins gonflables SRS avant peu-
vent se déployer.
●Heurter une bordure, un trottoir ou une sur-
face dure
●Passer au-dessus d’un trou profond ou y tom-
ber
●Subir une réception brutale ou une chute
●L’angle de renversement du véhicule est mar-
ginal.
●Le véhicule dérape et heurte une bordure de
trottoir.
●Collision latérale
●Collision arrière
●Tonneaux

461-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)

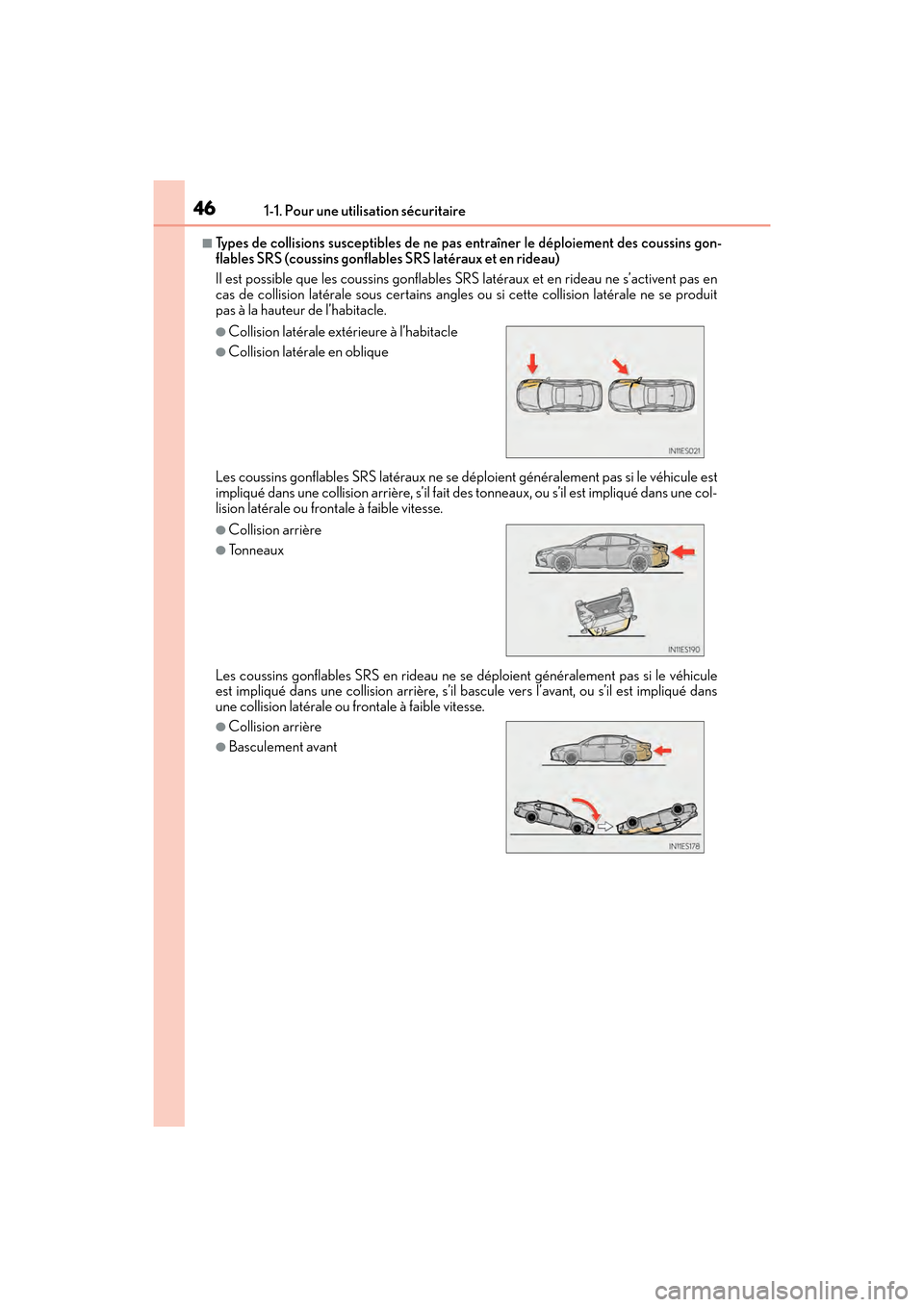

■Types de collisions susceptibles de ne pas entraîner le déploiement des coussins gon-
flables SRS (coussins gonflables SRS latéraux et en rideau)
Il est possible que les coussins gonflables SRS latéraux et en rideau ne s’activent pas en
cas de collision latérale sous certains angles ou si cette collision latérale ne se produit
pas à la hauteur de l’habitacle.
Les coussins gonflables SRS latéraux ne se dé ploient généralement pas si le véhicule est
impliqué dans une collision arrière, s’il fait des tonneaux, ou s’il est impliqué dans une col-
lision latérale ou frontale à faible vitesse.
Les coussins gonflables SRS en rideau ne se déploient généralement pas si le véhicule
est impliqué dans une collision arrière, s’il bascule vers l’avant, ou s’il est impliqué dans
une collision latérale ou frontale à faible vitesse.
●Collision latérale extérieure à l’habitacle
●Collision latérale en oblique
●Collision arrière
●Tonneaux
●Collision arrière
●Basculement avant

471-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)
1
Pour la sécurité

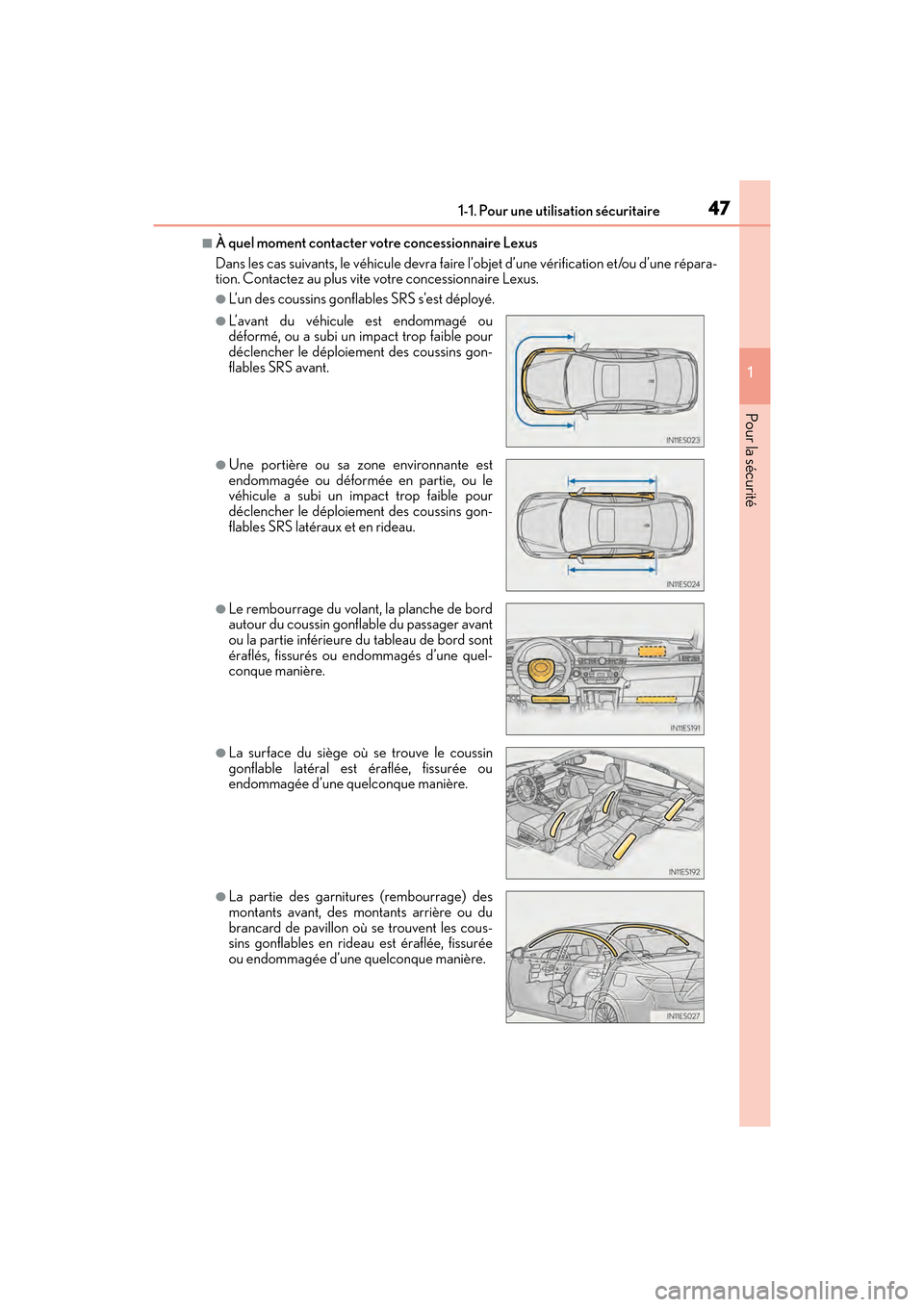

■À quel moment contacter vo tre concessionnaire Lexus
Dans les cas suivants, le véhicule devra fair e l’objet d’une vérification et/ou d’une répara-
tion. Contactez au plus vite votre concessionnaire Lexus.
●L’un des coussins gonflables SRS s’est déployé.
●L’avant du véhicule est endommagé ou
déformé, ou a subi un impact trop faible pour
déclencher le déploiement des coussins gon-
flables SRS avant.
●Une portière ou sa zone environnante est
endommagée ou déformée en partie, ou le
véhicule a subi un im pact trop faible pour
déclencher le déploiement des coussins gon-
flables SRS latéraux et en rideau.
●Le rembourrage du volant, la planche de bord
autour du coussin gonflable du passager avant
ou la partie inférieure du tableau de bord sont
éraflés, fissurés ou endommagés d’une quel-
conque manière.
●La surface du siège où se trouve le coussin
gonflable latéral est éraflée, fissurée ou
endommagée d’une quelconque manière.
●La partie des garnitures (rembourrage) des
montants avant, des montants arrière ou du
brancard de pavillon où se trouvent les cous-
sins gonflables en rideau est éraflée, fissurée
ou endommagée d’une quelconque manière.

481-1. Pour une utilisation sécuritaire
ES350_OM_OM33C68D_(D)

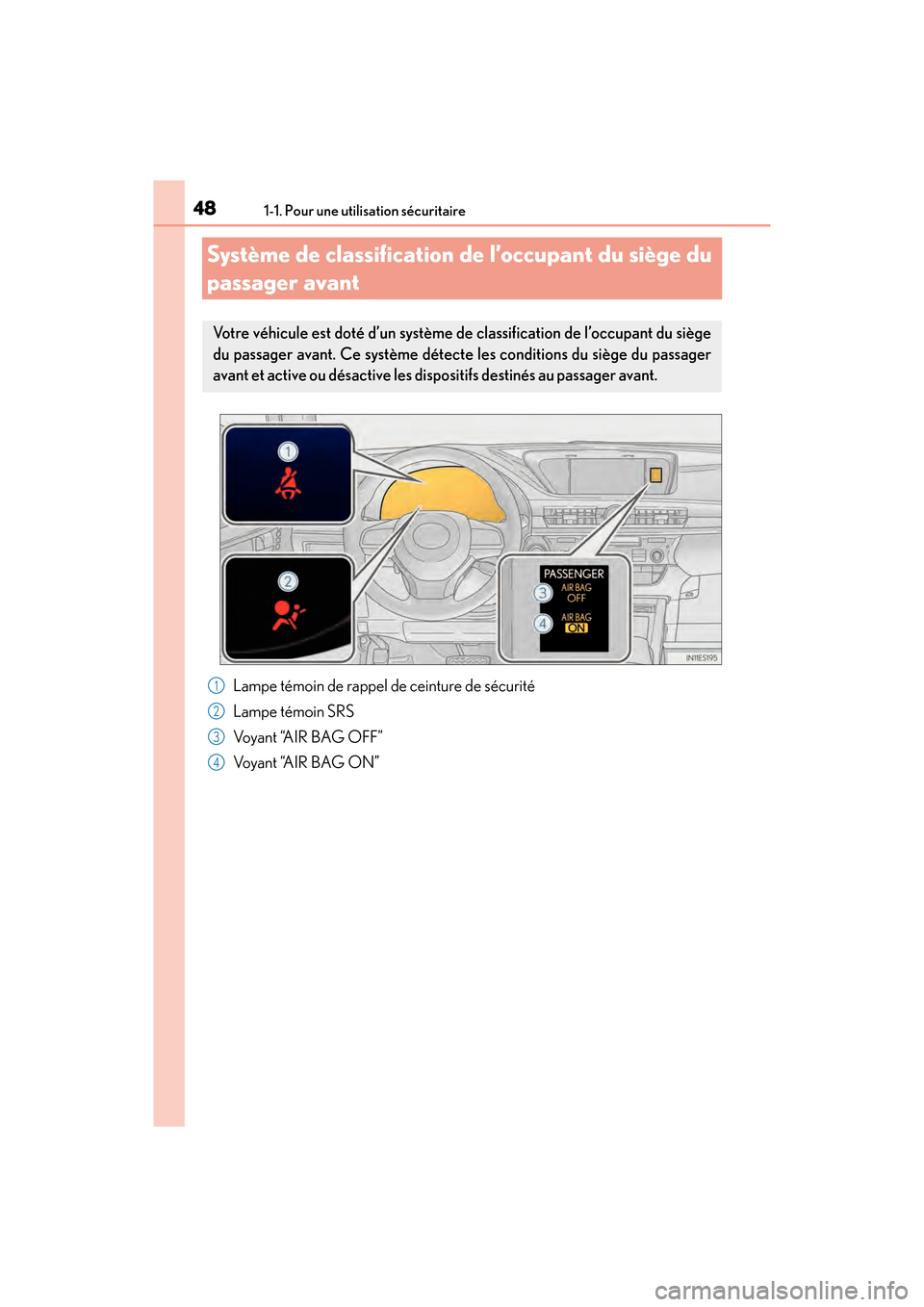

Système de classification de l’occupant du siège du
passager avant
Votre véhicule est doté d’un système de classification de l’occupant du siège
du passager avant. Ce système détecte les conditions du siège du passager
avant et active ou désactive les dispositifs destinés au passager avant.
Lampe témoin de rappel de ceinture de sécurité
Lampe témoin SRS
Voyant “AIR BAG OFF”
Vo y a n t “A I R B A G O N ”1
2
3
4
