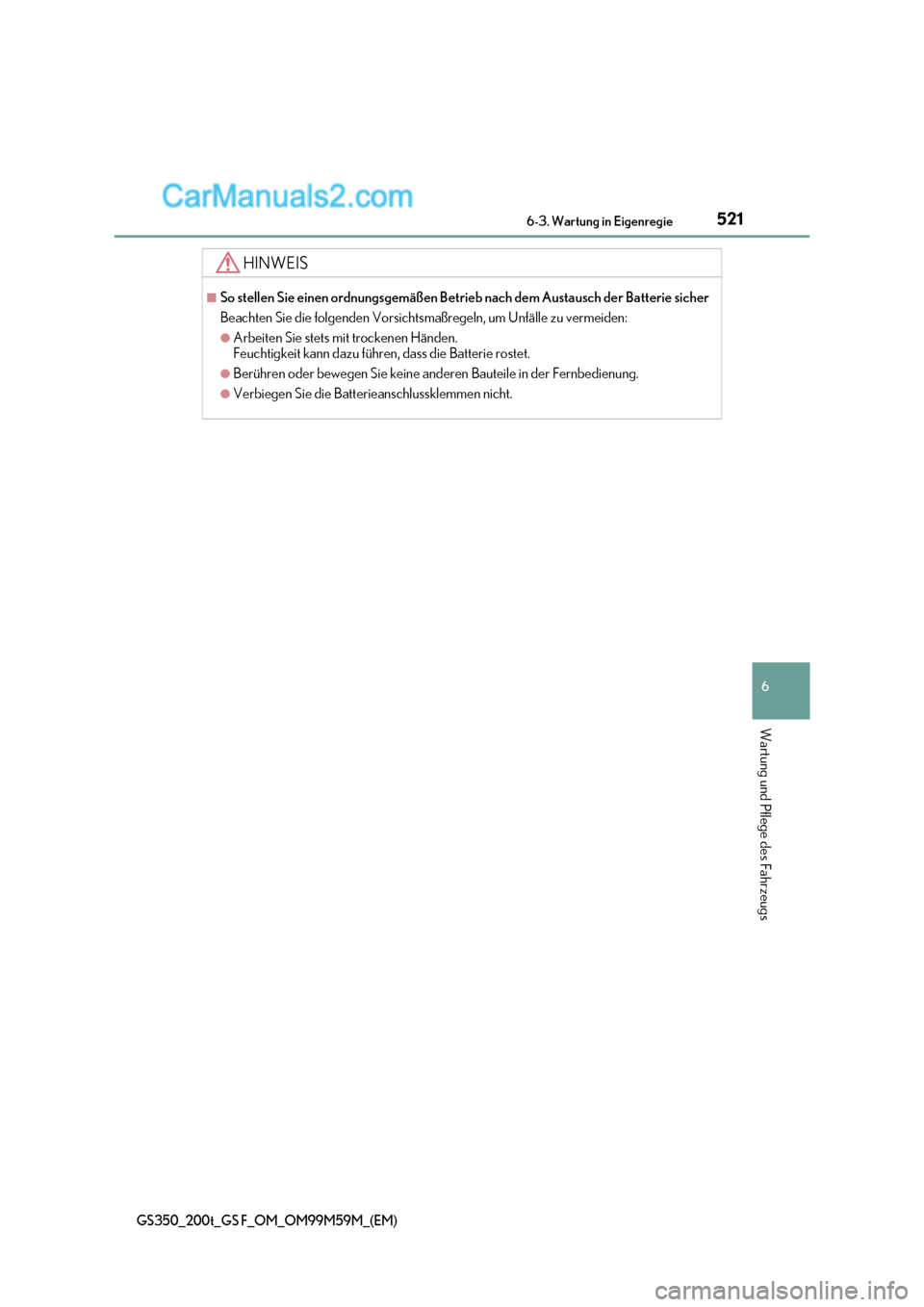

HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsm aßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieanschlussklemmen nicht.

5226-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)

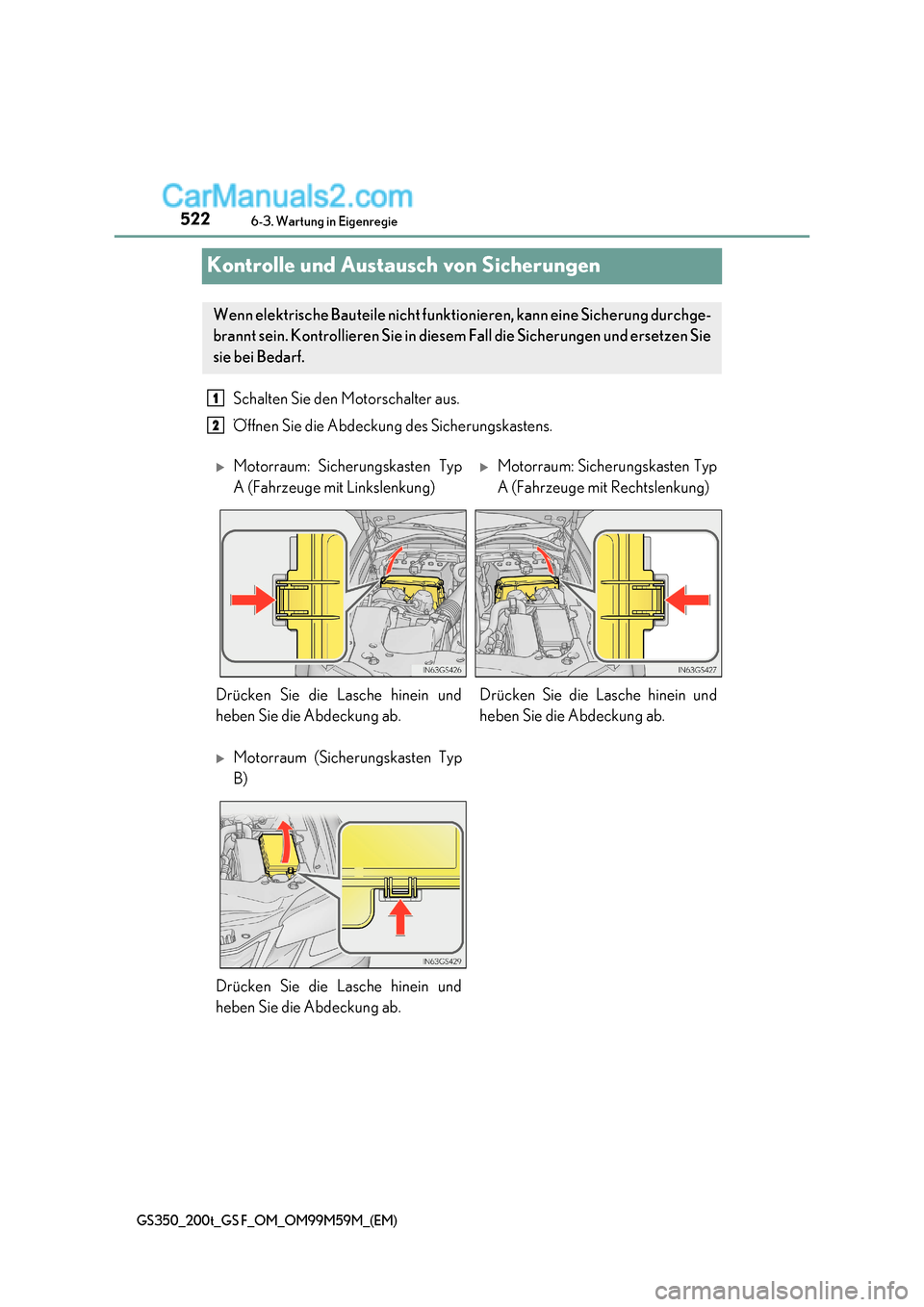

Kontrolle und Austausch von Sicherungen
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
Motorraum: Sicherungskasten Typ
A (Fahrzeuge mit Linkslenkung)Motorraum: Sicherungskasten Typ
A (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab. Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Motorraum (Sicherungskasten Typ B)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
1
2

523
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)

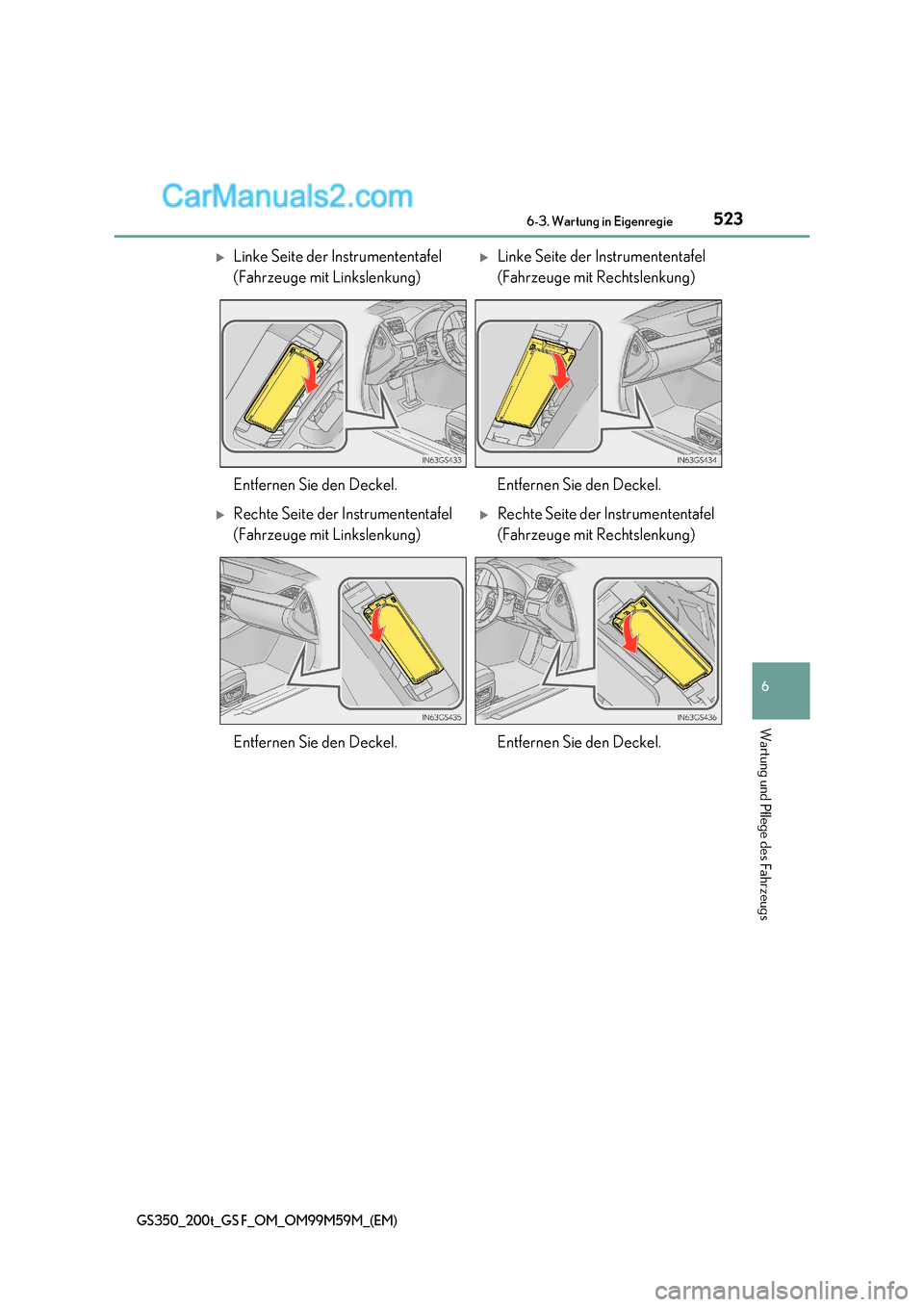

Linke Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)Linke Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.
Rechte Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)Rechte Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.

5246-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)

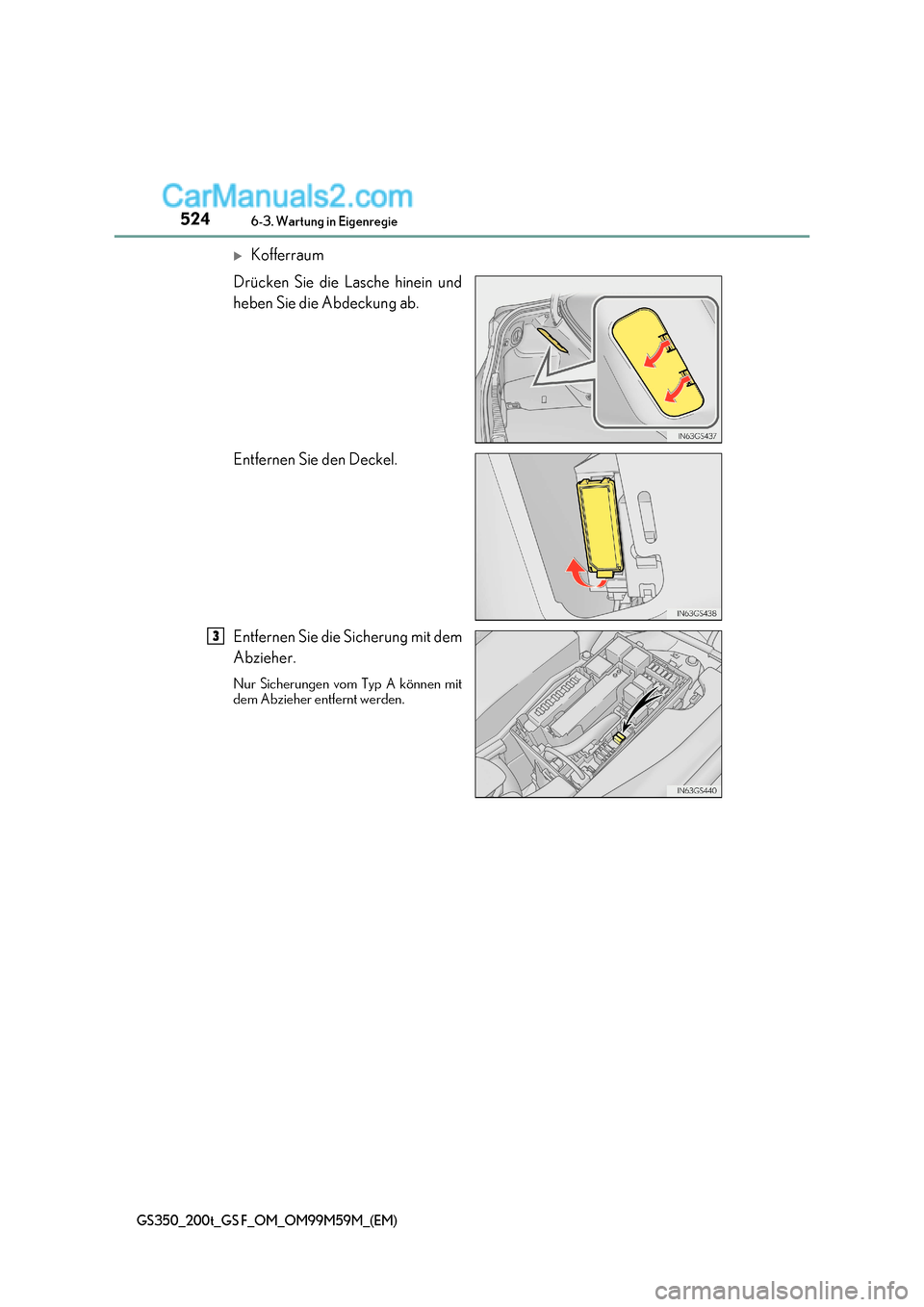

Kofferraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit dem
Abzieher.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
3

525
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)

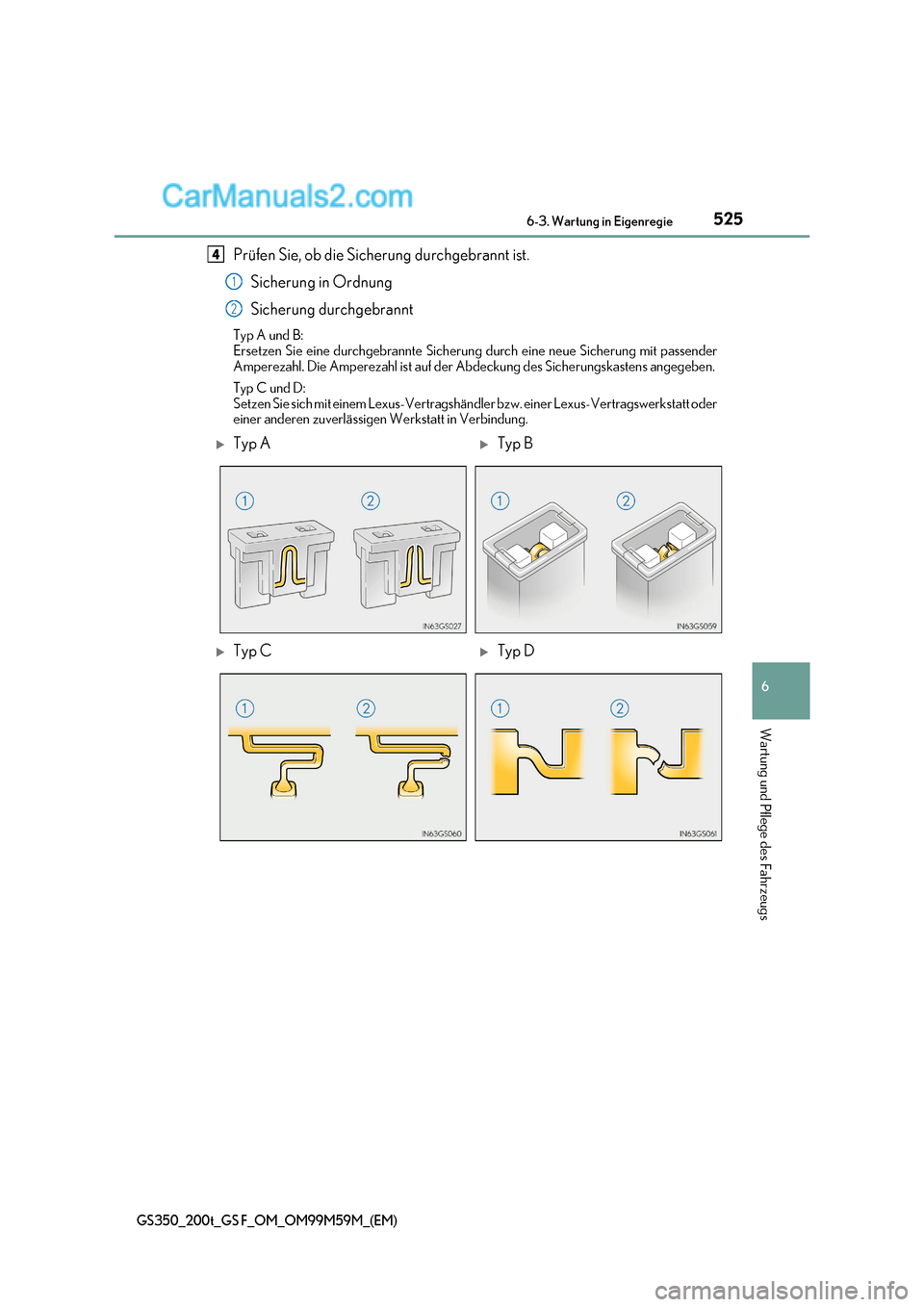

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherun g durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D:
Setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.4
1
2
Typ ATyp B
Typ CTyp D

5266-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)

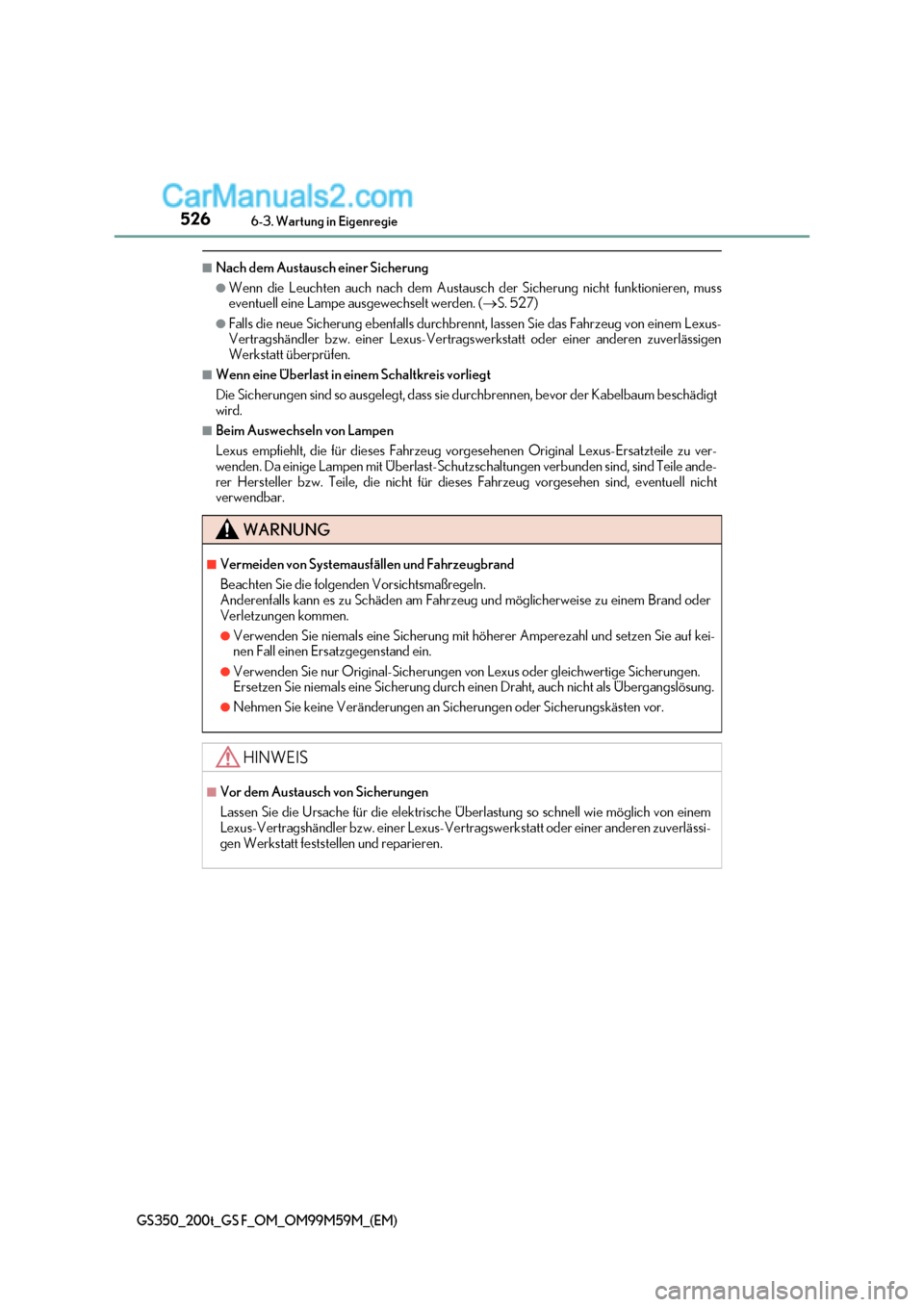

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausc h der Sicherung nicht funktionieren, muss
eventuell eine Lampe ausgewechselt werden. ( S. 527)
●Falls die neue Sicherung ebenfalls durchbrenn t, lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Lampen
Lexus empfiehlt, die für dieses Fahrzeug vorgesehenen Original Lexus-Ersatzteile zu ver-
wenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile ande-
rer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sich erungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt feststellen und reparieren.

527
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)

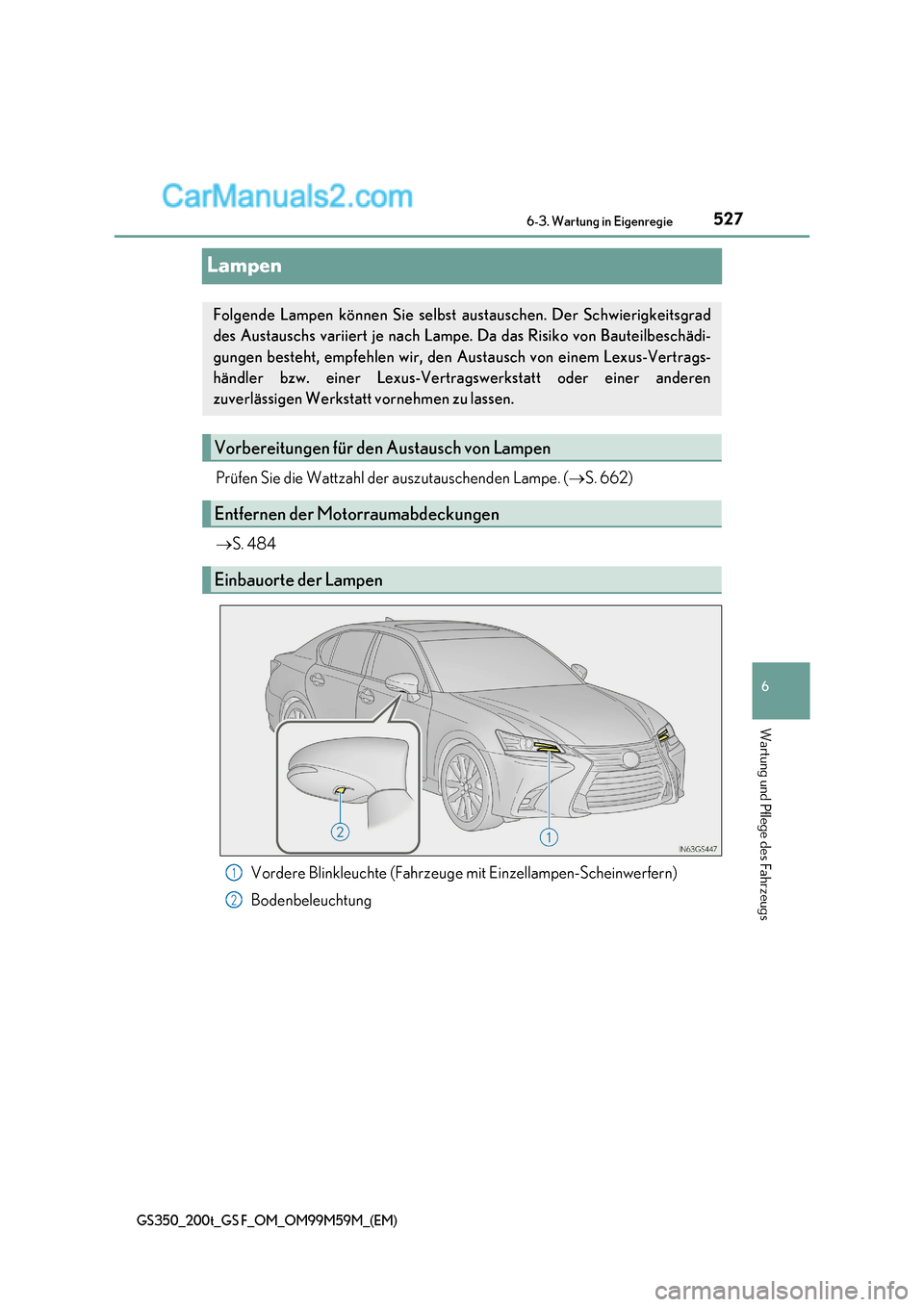

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 662)
 S. 484
Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Bodenbeleuchtung
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeitsgrad
des Austauschs variiert je nach Lampe. Da das Risiko von Bauteilbeschädi-
gungen besteht, empfehlen wir, den Austausch von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für de n Austausch von Lampen
Entfernen der Motorraumabdeckungen
Einbauorte der Lampen
1
2

5286-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)
■Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Nur für die linke Seite: Entfernen
Sie die Schraube und verschie-
ben Sie die Einfüllöffnung des
Waschflüssigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.

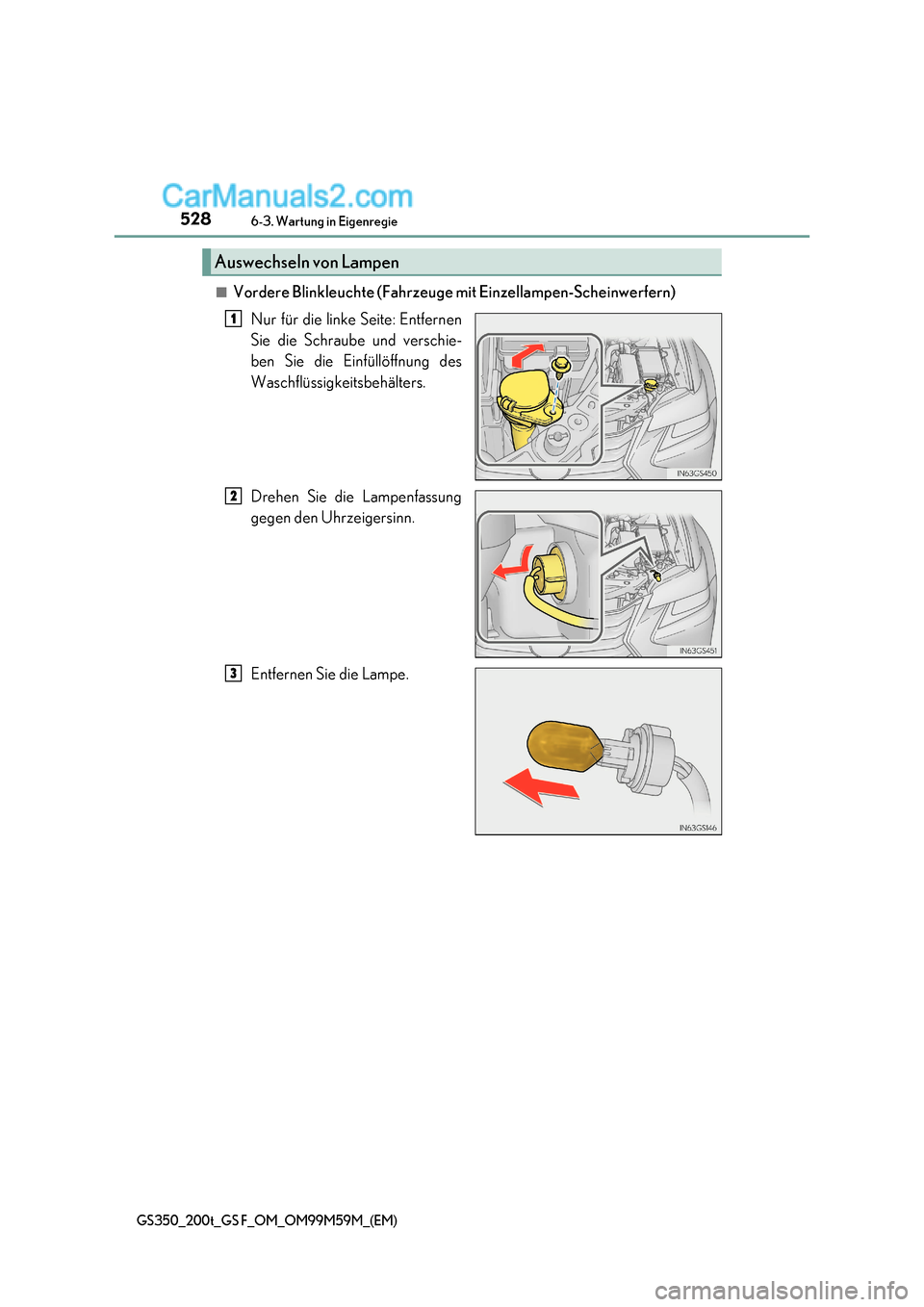

Auswechseln von Lampen
1
2
3

529
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Einsetzen der Lampenfassung mit den Halteklemmen
und bringen Sie (beim Wechseln der linken Lampe) unbedingt wieder die Schraube
der Einfüllöffnung des Waschflüssigkeitsbeh älters an der ursprünglichen Stelle an.

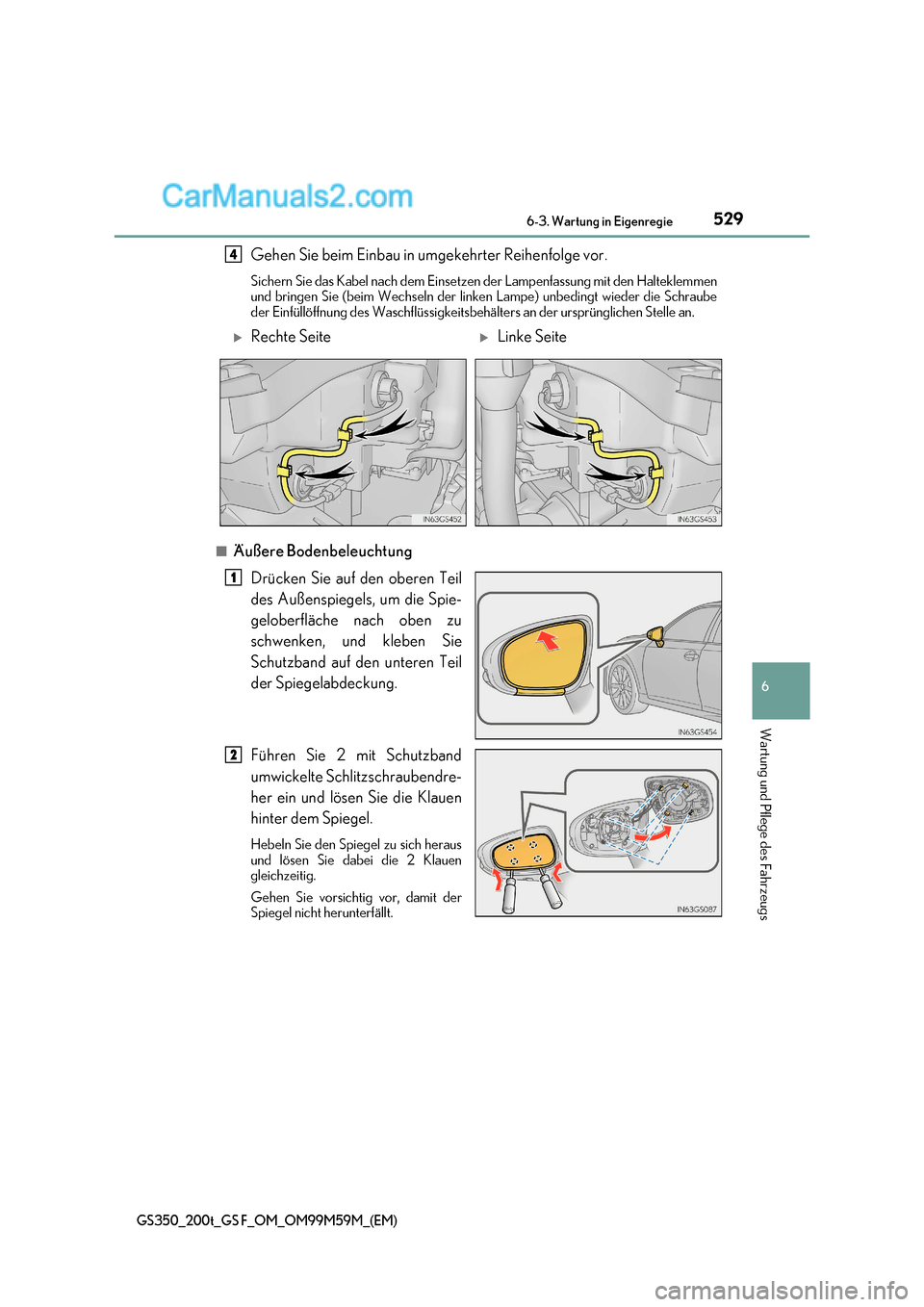

■Äußere Bodenbeleuchtung
Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
geloberfläche nach oben zu
schwenken, und kleben Sie
Schutzband auf den unteren Teil
der Spiegelabdeckung.
Führen Sie 2 mit Schutzband
umwickelte Schlitzschraubendre-
her ein und lösen Sie die Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus
und lösen Sie dabei die 2 Klauen
gleichzeitig.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
4
Rechte SeiteLinke Seite
1
2

5306-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)

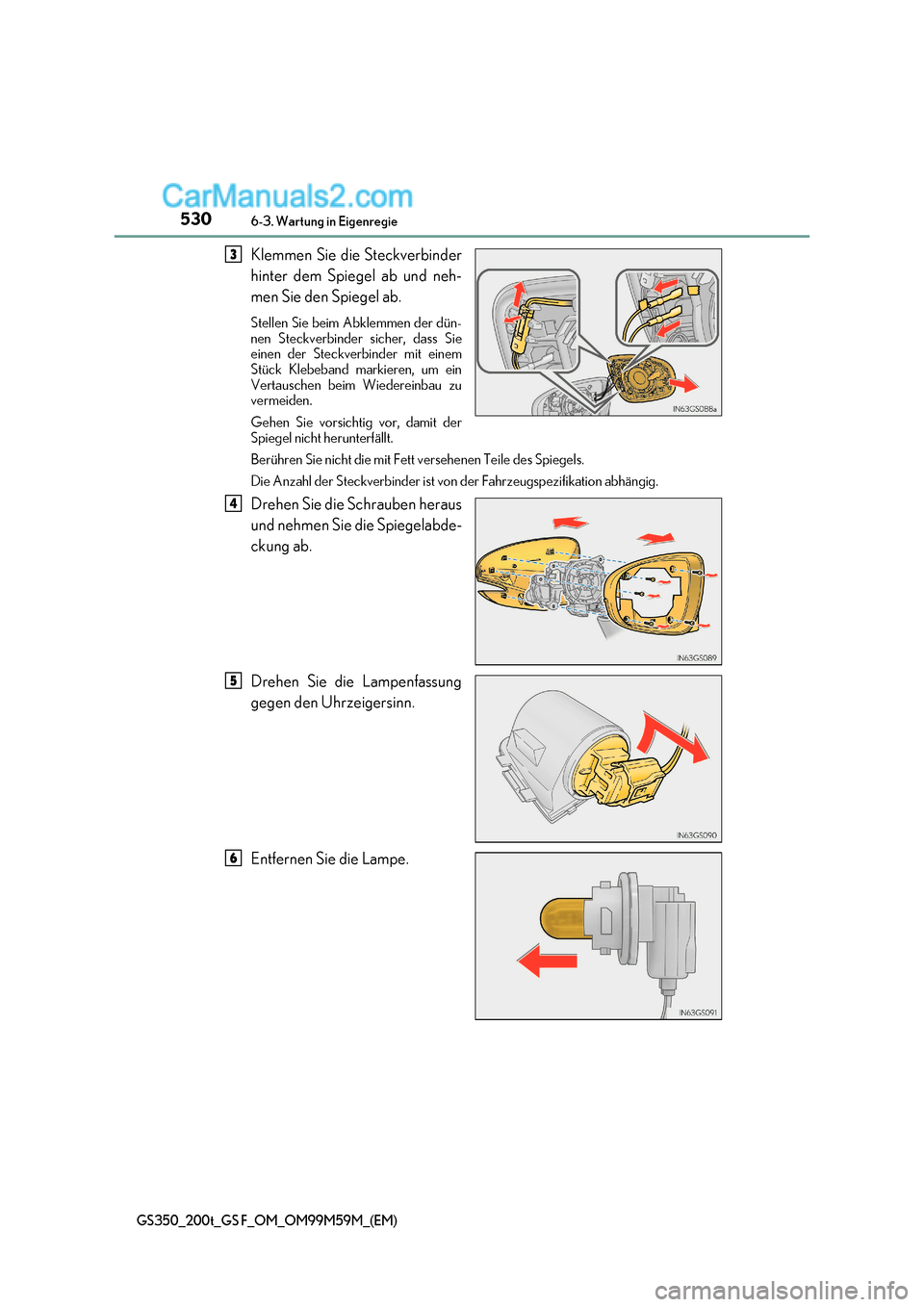

Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und neh-
men Sie den Spiegel ab.
Stellen Sie beim Abklemmen der dün-
nen Steckverbinder sicher, dass Sie
einen der Steckverbinder mit einem
Stück Klebeband markieren, um ein
Vertauschen beim Wiedereinbau zu
vermeiden.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Berühren Sie nicht die mit Fett versehenen Teile des Spiegels.
Die Anzahl der Steckverbinder ist von der Fahrzeugspezifikation abhängig.
Drehen Sie die Schrauben heraus
und nehmen Sie die Spiegelabde-
ckung ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.3
4
