5217-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Ty p e s A e t B :
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est indiqué sur le
couvercle de la boîte à fusibles.
Ty p e C e t D :
Contactez un concessionnaire agréé Lexus, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
4
1
2
XTy p e AXTy p e B
XTy p e CXTy p e D

5227-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)

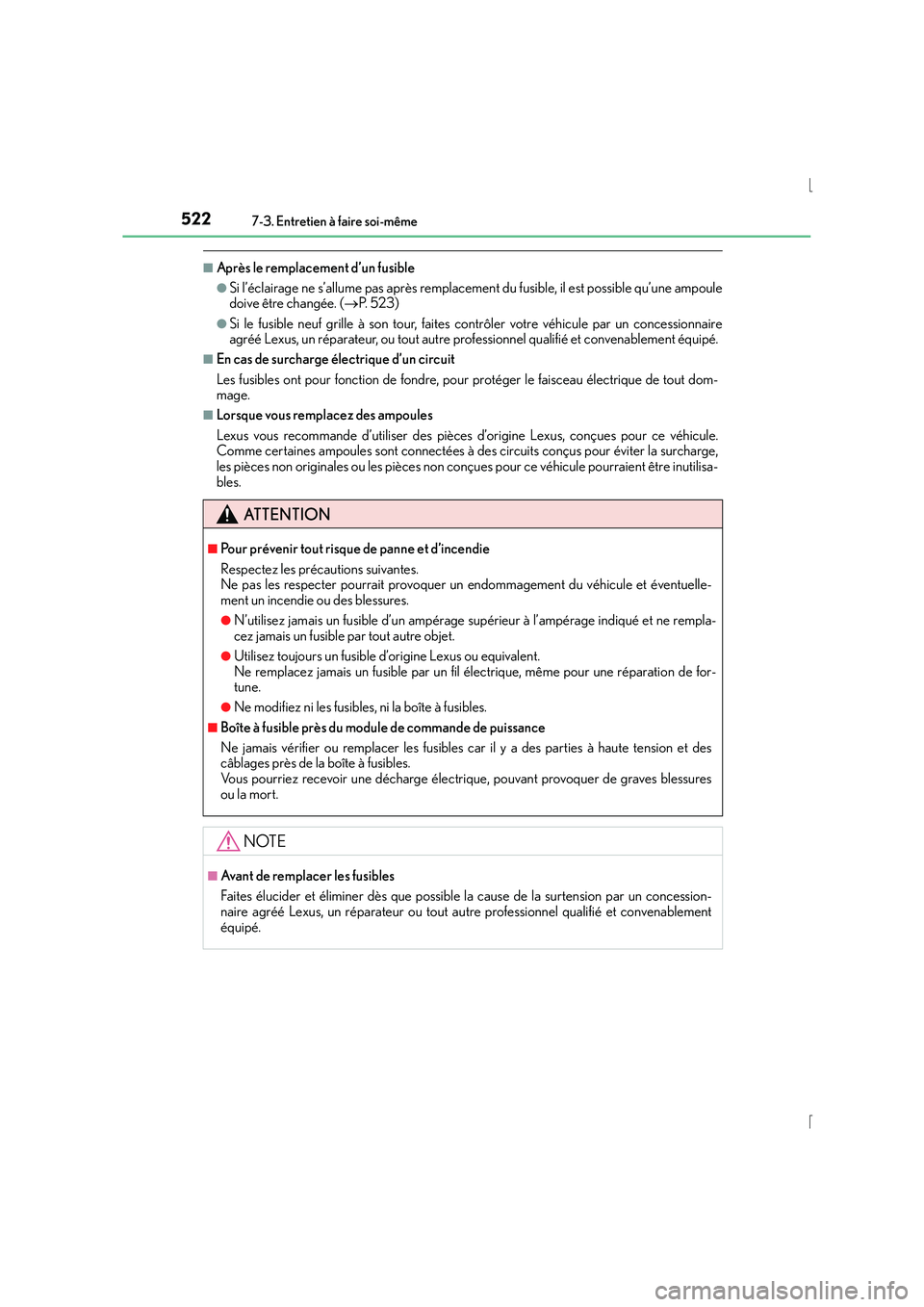

■Après le remplacement d’un fusible
●Si l’éclairage ne s’allume pas après remplacement du fusible, il est possible qu’une ampoule
doive être changée. (→P. 5 2 3 )
●Si le fusible neuf grille à son tour, faites co ntrôler votre véhicule par un concessionnaire
agréé Lexus, un réparateur, ou tout autre prof essionnel qualifié et convenablement équipé.
■En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout dom-
mage.
■Lorsque vous remplacez des ampoules
Lexus vous recommande d’utiliser des pièces d’origine Lexus, conçues pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter la surcharge,
les pièces non originales ou les pièces non conçues pour ce véhicule pourraient être inutilisa-
bles.
ATTENTION
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Ne pas les respecter pourrait provoquer un endommagement du véhicule et éventuelle-
ment un incendie ou des blessures.
●N’utilisez jamais un fusible d’un ampérage supérieur à l’ampérage indiqué et ne rempla-
cez jamais un fusible par tout autre objet.
●Utilisez toujours un fusible d’origine Lexus ou equivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de for-
tune.
●Ne modifiez ni les fusibles, ni la boîte à fusibles.
■Boîte à fusible près du module de commande de puissance
Ne jamais vérifier ou remplacer les fusibles car il y a des parties à haute tension et des
câblages près de la boîte à fusibles.
Vous pourriez recevoir une décharge électrique, pouvant provoquer de graves blessures
ou la mort.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surtension par un concession-
naire agréé Lexus, un réparateur ou tout au tre professionnel qualifié et convenablement
équipé.

5237-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)

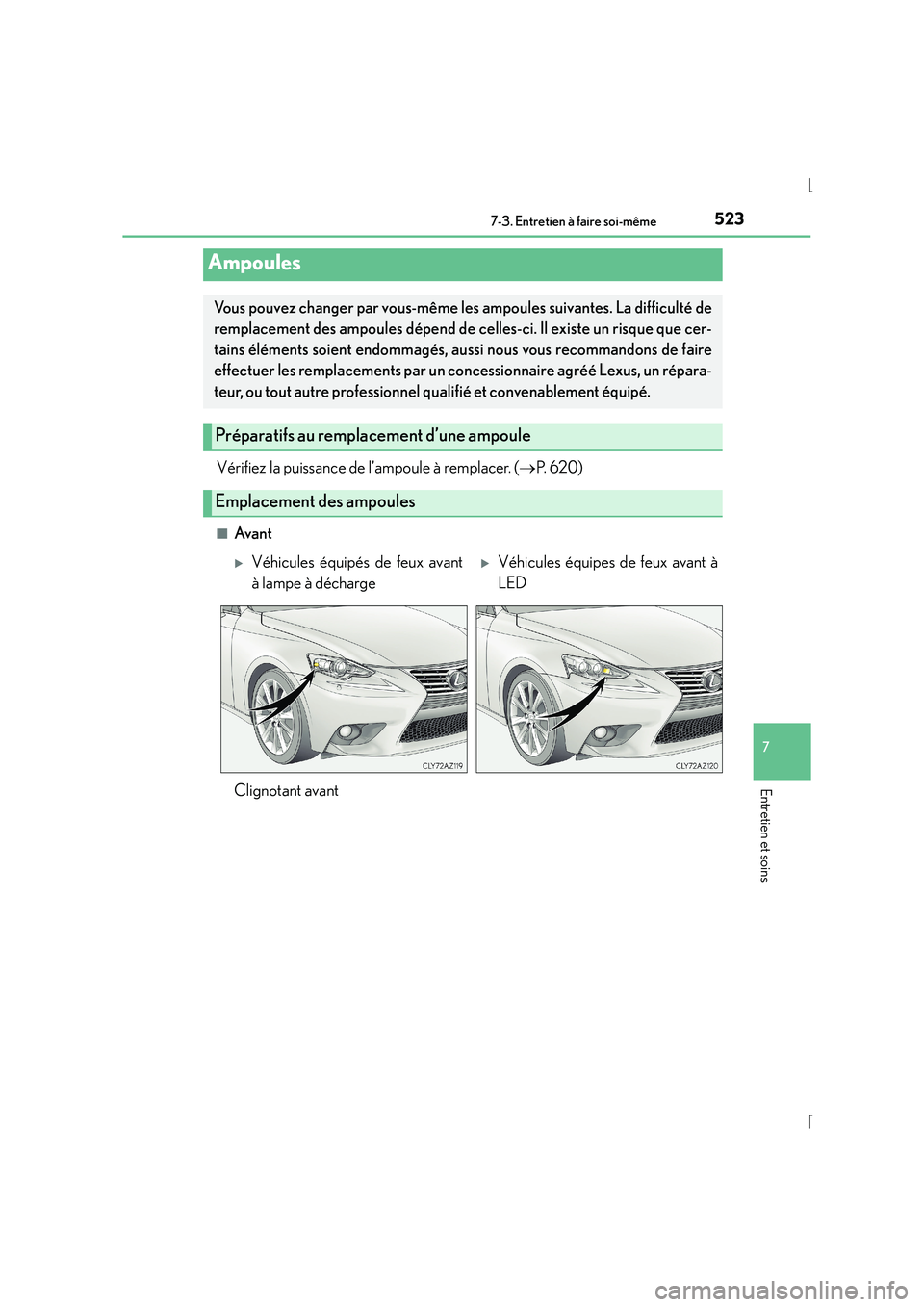

Vérifiez la puissance de l’ampoule à remplacer. (→P. 6 2 0 )
■Av a n t
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La difficulté de
remplacement des ampoules dépend de ce lles-ci. Il existe un risque que cer-
tains éléments soient endommagés, auss i nous vous recommandons de faire
effectuer les remplacements par un concessionnaire agréé Lexus, un répara-
teur, ou tout autre professionnel qualifié et convenablement équipé.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
XVéhicules équipés de feux avant
à lampe à déchargeXVéhicules équipes de feux avant à
LED
Clignotant avant

5247-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)■

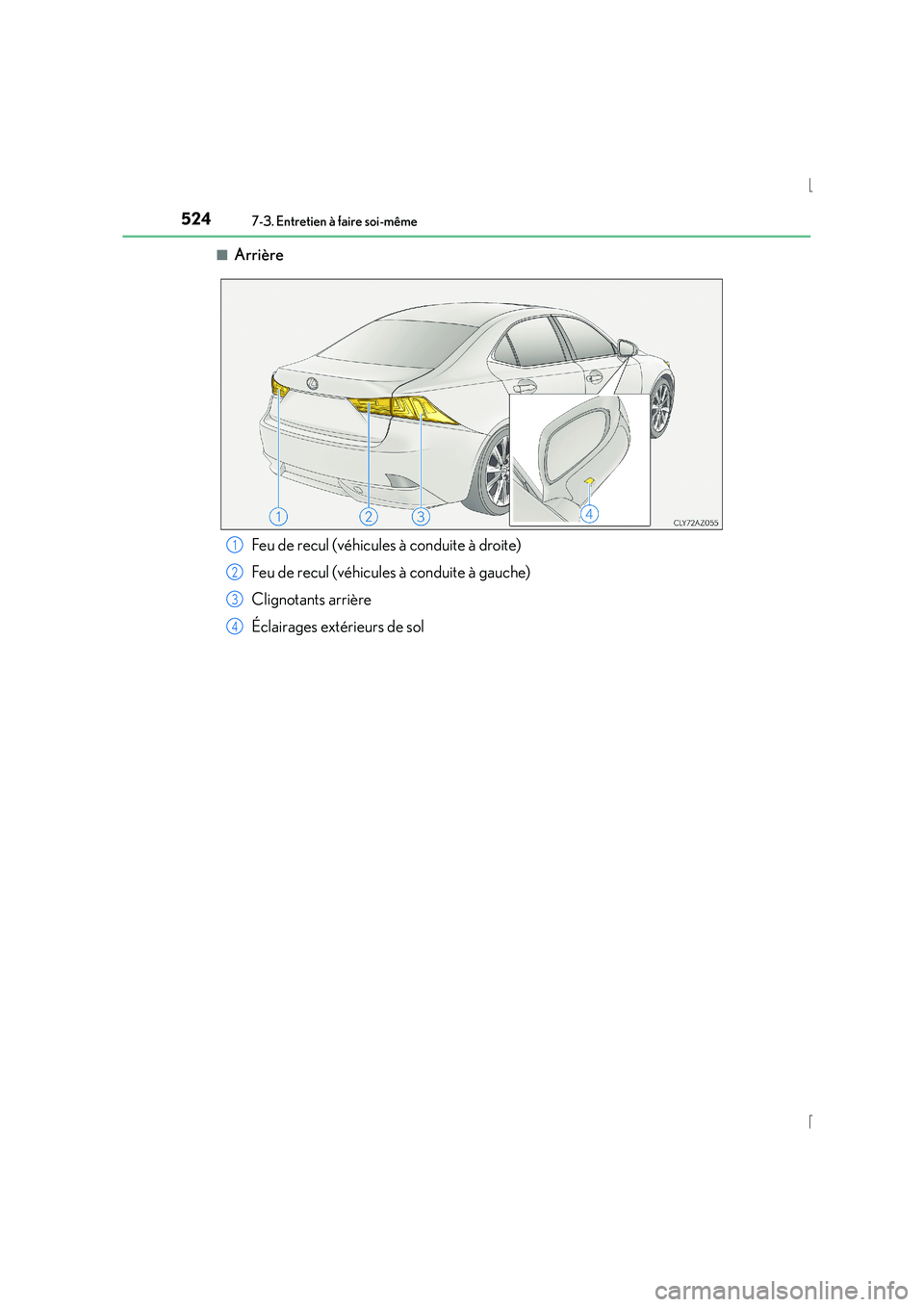

Arrière
Feu de recul (véhicules à conduite à droite)
Feu de recul (véhicules à conduite à gauche)
Clignotants arrière
Éclairages extérieurs de sol1
2
3
4

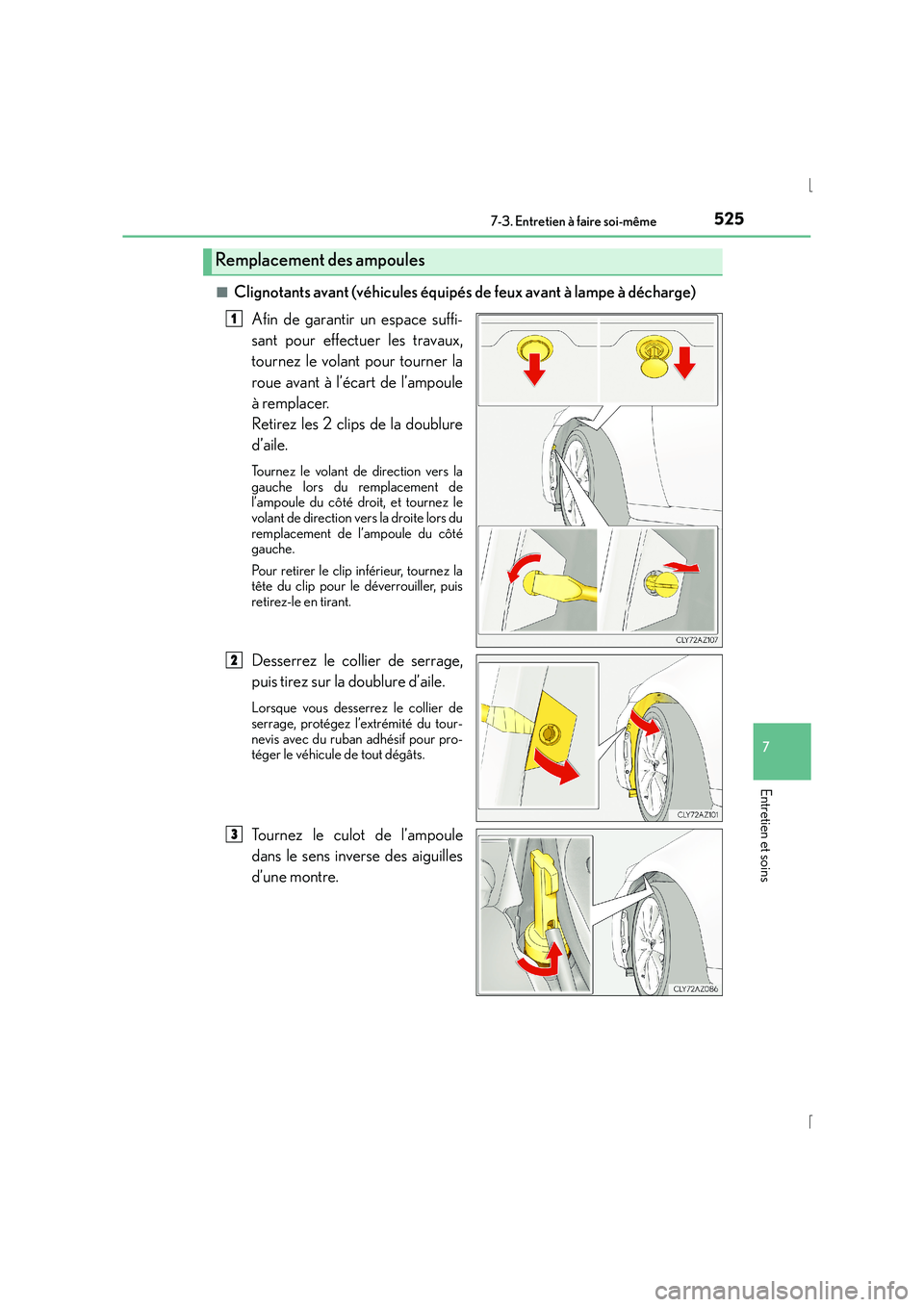

5257-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)■
Clignotants avant (véhicules équipés
de feux avant à lampe à décharge)
Afin de garantir un espace suffi-
sant pour effectuer les travaux,
tournez le volant pour tourner la
roue avant à l’écart de l’ampoule
à remplacer.
Retirez les 2 clips de la doublure
d’aile.
Tournez le volant de direction vers la
gauche lors du remplacement de
l’ampoule du côté droit, et tournez le
volant de direction vers la droite lors du
remplacement de l’ampoule du côté
gauche.
Pour retirer le clip inférieur, tournez la
tête du clip pour le déverrouiller, puis
retirez-le en tirant.
Desserrez le collier de serrage,
puis tirez sur la doublure d’aile.
Lorsque vous desserrez le collier de
serrage, protégez l’extrémité du tour-
nevis avec du ruban adhésif pour pro-
téger le véhicule de tout dégâts.
Tournez le culot de l’ampoule
dans le sens inverse des aiguilles
d’une montre.
Remplacement des ampoules
1
2
3

5267-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)
Retirez l’ampoule.
Installez une nouvelle ampoule
puis installez le culot de l’ampoule
à la lampe en l’insérant et en tour-
nant le culot de l’ampoule dans le
sens horaire.
Après l’installation de l’ampoule, met-
tez en marche le clignotant avant afin
de vérifier visuellement qu’aucune
lumière ne passe à travers le culot de
l’ampoule.

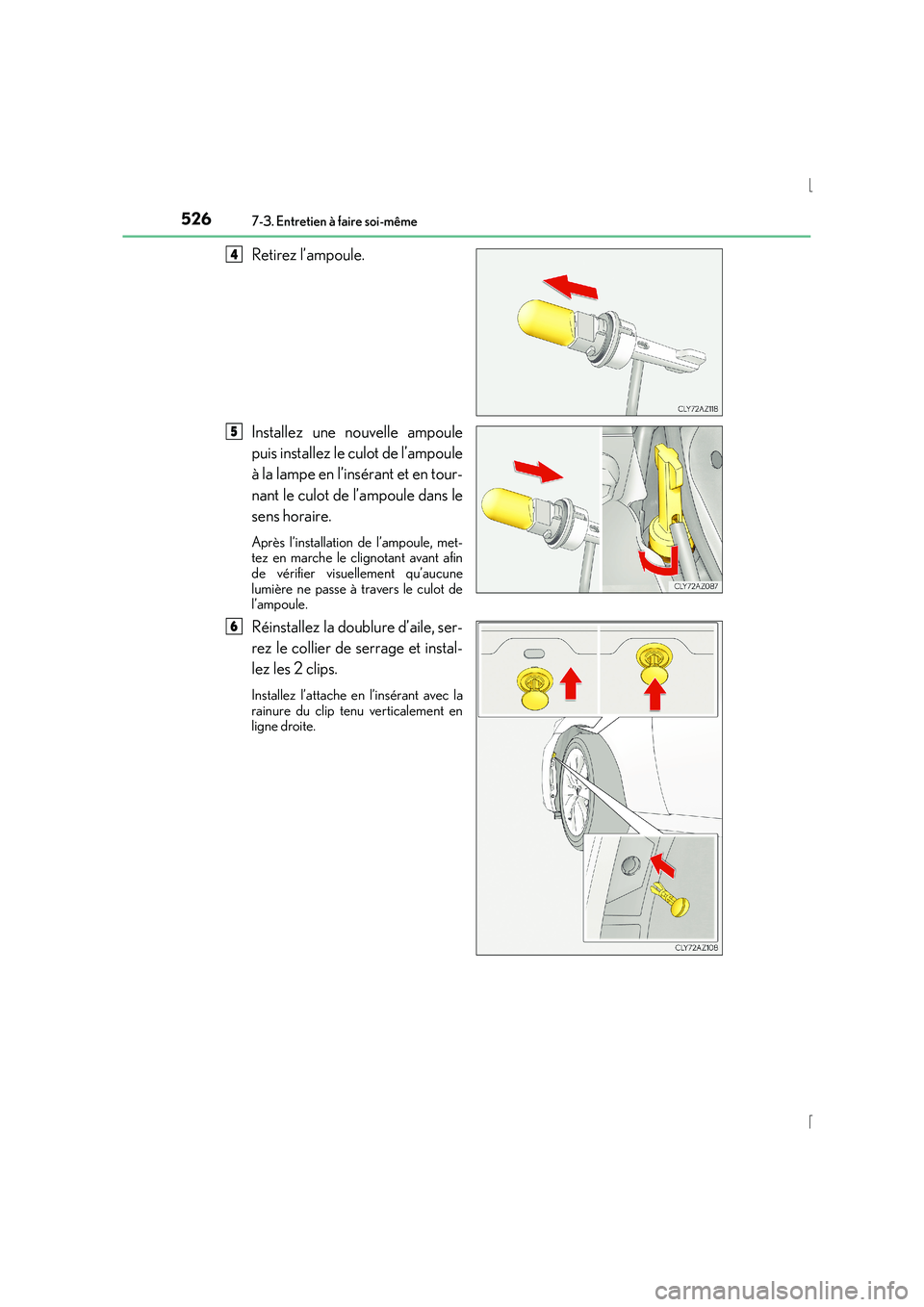

Réinstallez la doublure d’aile, ser-
rez le collier de serrage et instal-
lez les 2 clips.
Installez l’attache en l’insérant avec la
rainure du clip tenu verticalement en
ligne droite.
4
5
6

5277-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)■

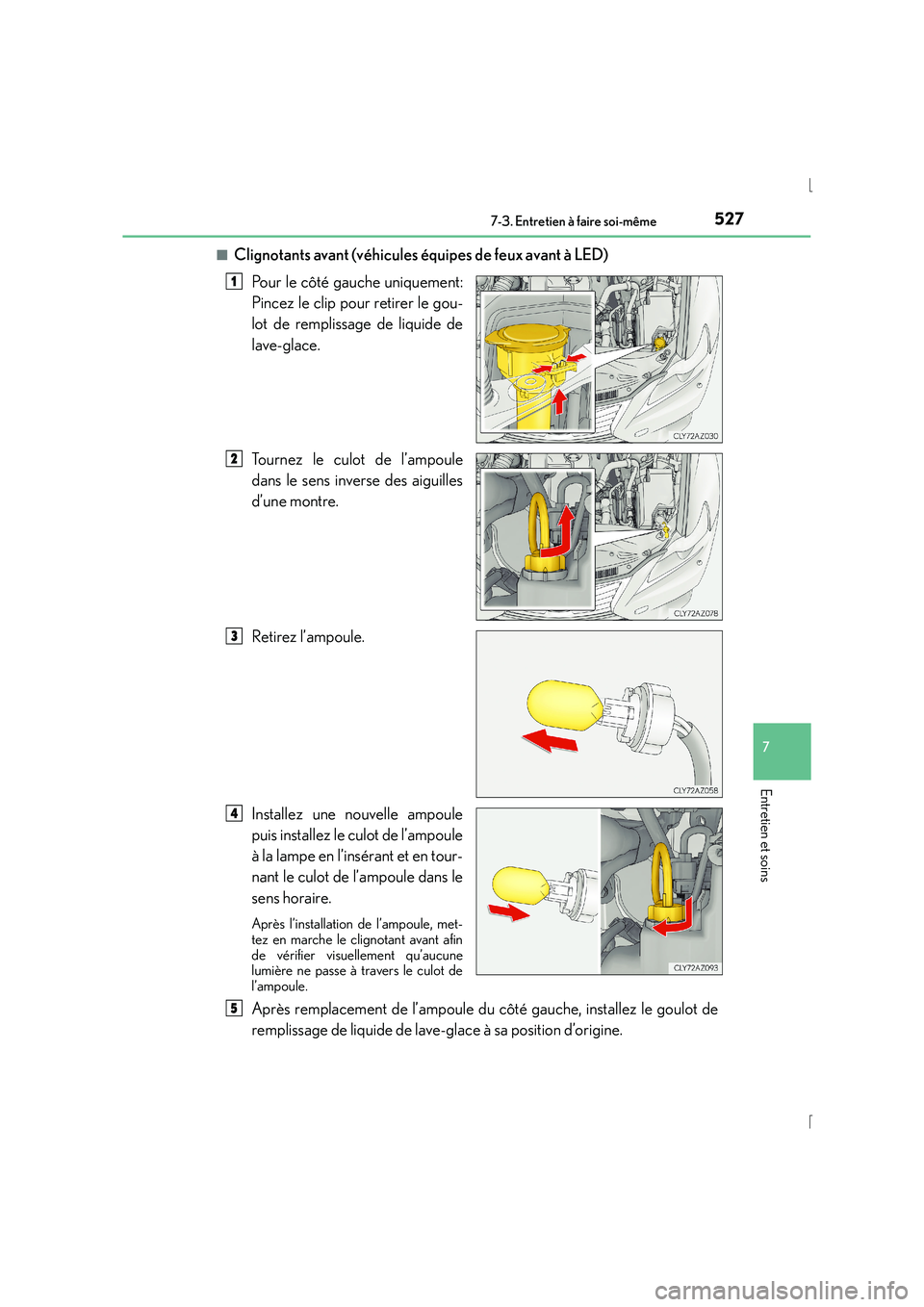

Clignotants avant (véhicules
équipes de feux avant à LED)
Pour le côté gauche uniquement:
Pincez le clip pour retirer le gou-
lot de remplissage de liquide de
lave-glace.
Tournez le culot de l’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Installez une nouvelle ampoule
puis installez le culot de l’ampoule
à la lampe en l’insérant et en tour-
nant le culot de l’ampoule dans le
sens horaire.
Après l’installation de l’ampoule, met-
tez en marche le clignotant avant afin
de vérifier visuellement qu’aucune
lumière ne passe à travers le culot de
l’ampoule.
Après remplacement de l’ampoule du côté gauche, installez le goulot de
remplissage de liquide de lave-glace à sa position d’origine.
1
2
3
4
5

5287-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)■

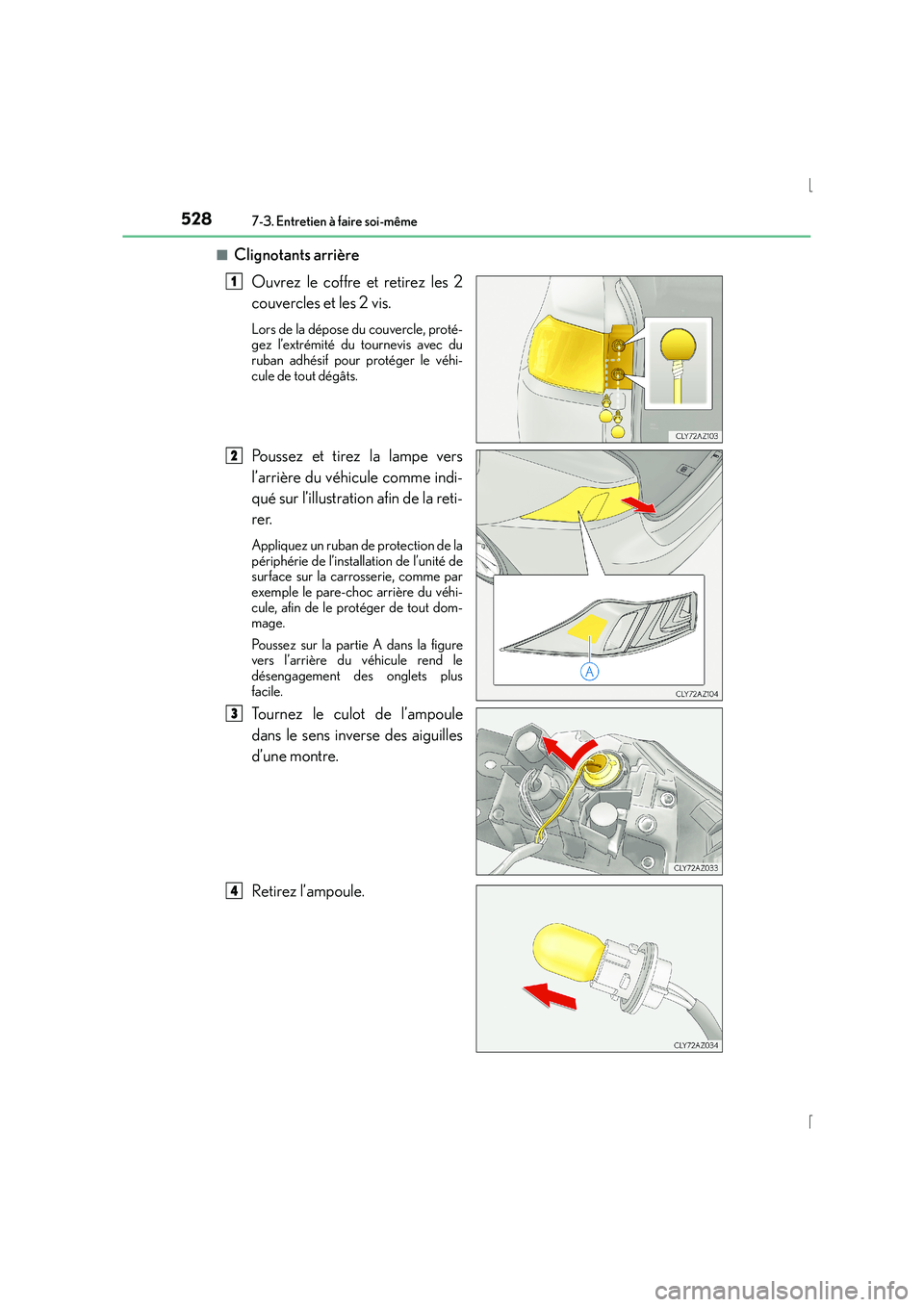

Clignotants arrière
Ouvrez le coffre et retirez les 2
couvercles et les 2 vis.
Lors de la dépose du couvercle, proté-
gez l’extrémité du tournevis avec du
ruban adhésif pour protéger le véhi-
cule de tout dégâts.
Poussez et tirez la lampe vers
l’arrière du véhicule comme indi-
qué sur l’illustration afin de la reti-
rer.
Appliquez un ruban de protection de la
périphérie de l’installation de l’unité de
surface sur la carrosserie, comme par
exemple le pare-choc arrière du véhi-
cule, afin de le protéger de tout dom-
mage.
Poussez sur la partie A dans la figure
vers l’arrière du véhicule rend le
désengagement des onglets plus
facile.
Tournez le culot de l’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
1
2
3
4

5297-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)

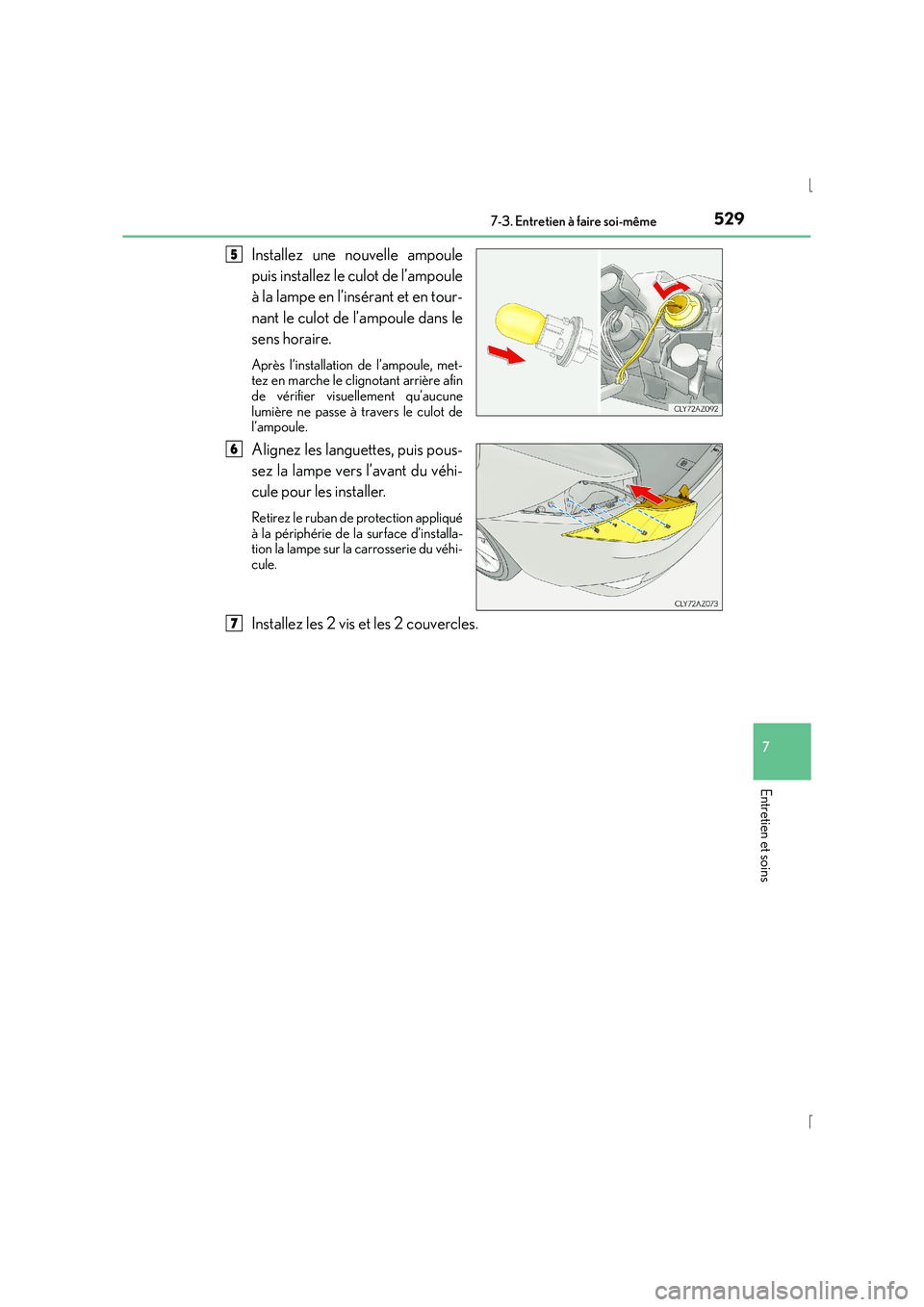

Installez une nouvelle ampoule
puis installez le culot de l’ampoule
à la lampe en l’insérant et en tour-
nant le culot de l’ampoule dans le
sens horaire.
Après l’installation de l’ampoule, met-
tez en marche le clignotant arrière afin
de vérifier visuellement qu’aucune
lumière ne passe à travers le culot de
l’ampoule.
Alignez les languettes, puis pous-
sez la lampe vers l’avant du véhi-
cule pour les installer.
Retirez le ruban de protection appliqué
à la périphérie de la surface d’installa-
tion la lampe sur la carrosserie du véhi-
cule.
Installez les 2 vis et les 2 couvercles.
5
6
7

5307-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)■

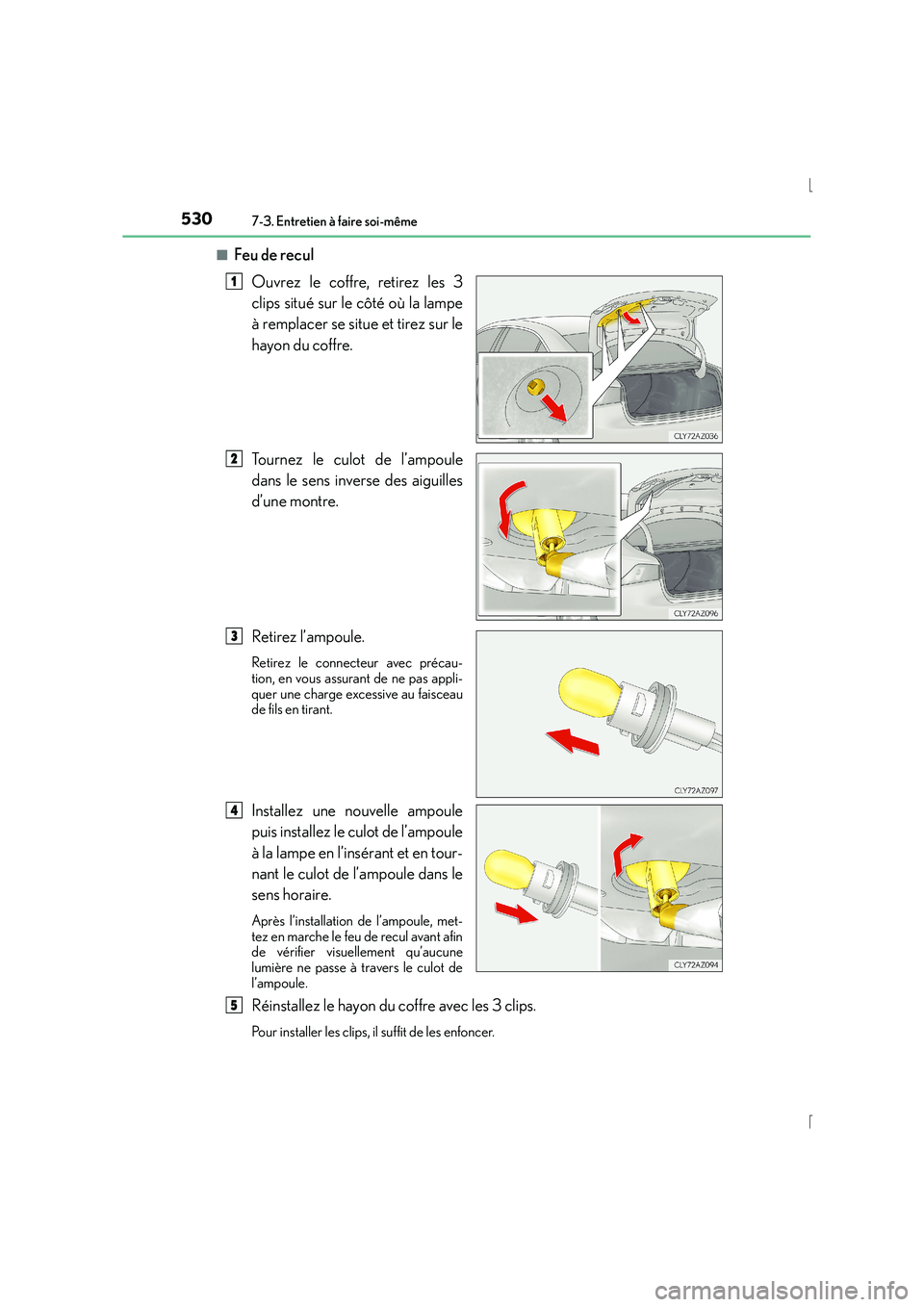

Feu de recul
Ouvrez le coffre, retirez les 3
clips situé sur le côté où la lampe
à remplacer se situe et tirez sur le
hayon du coffre.
Tournez le culot de l’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Retirez le connecteur avec précau-
tion, en vous assurant de ne pas appli-
quer une charge excessive au faisceau
de fils en tirant.
Installez une nouvelle ampoule
puis installez le culot de l’ampoule
à la lampe en l’insérant et en tour-
nant le culot de l’ampoule dans le
sens horaire.
Après l’installation de l’ampoule, met-
tez en marche le feu de recul avant afin
de vérifier visuellement qu’aucune
lumière ne passe à travers le culot de
l’ampoule.
Réinstallez le hayon du coffre avec les 3 clips.
Pour installer les clips, il suffit de les enfoncer.
1
2
3
4
5
