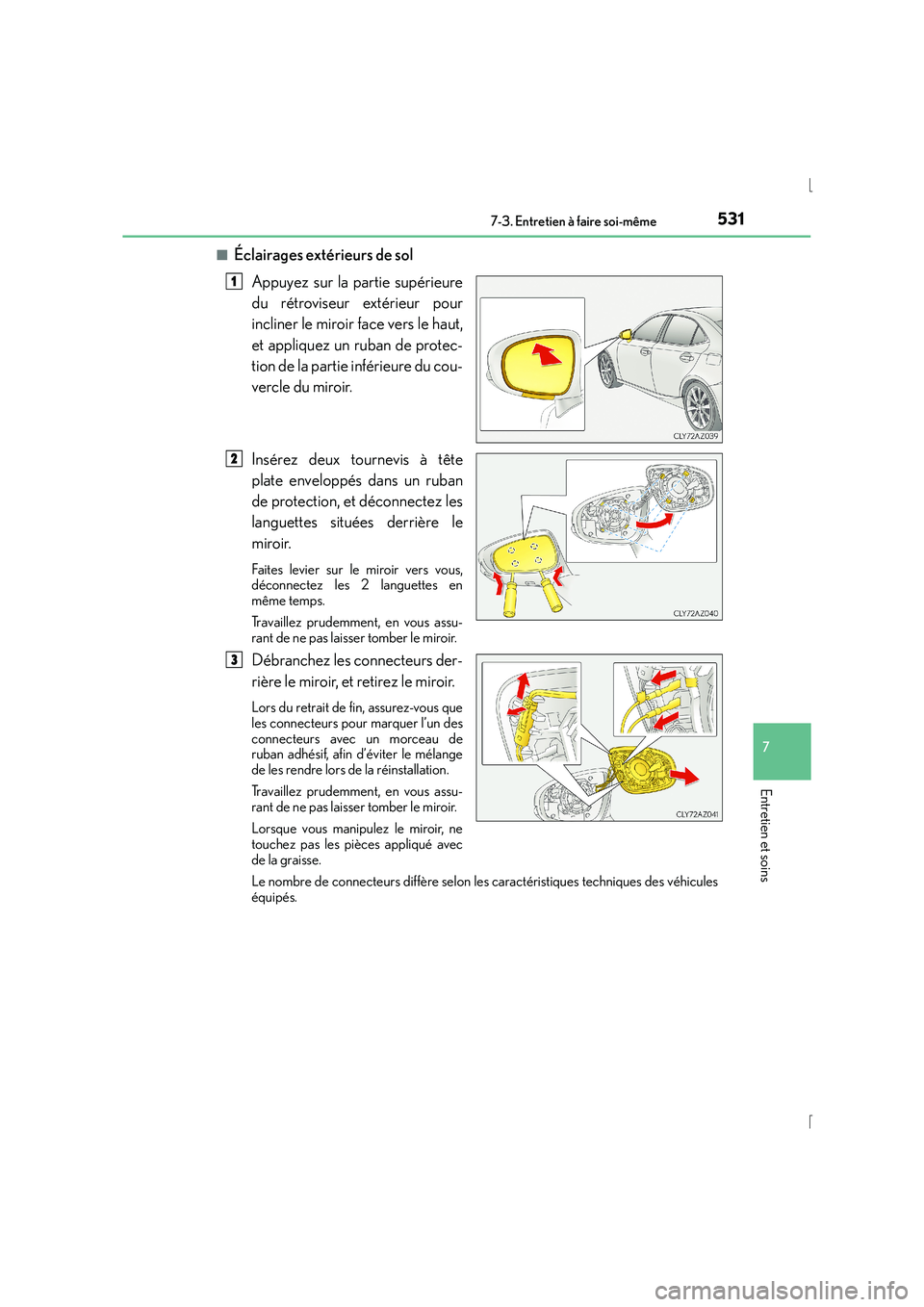

5317-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)■
Éclairages extérieurs de sol
Appuyez sur la partie supérieure
du rétroviseur extérieur pour
incliner le miroir face vers le haut,
et appliquez un ruban de protec-
tion de la partie inférieure du cou-
vercle du miroir.
Insérez deux tournevis à tête
plate enveloppés dans un ruban
de protection, et déconnectez les
languettes situées derrière le
miroir.
Faites levier sur le miroir vers vous,
déconnectez les 2 languettes en
même temps.
Travaillez prudemment, en vous assu-
rant de ne pas laisser tomber le miroir.
Débranchez les connecteurs der-
rière le miroir, et retirez le miroir.
Lors du retrait de fin, assurez-vous que
les connecteurs pour marquer l’un des
connecteurs avec un morceau de
ruban adhésif, afin d’éviter le mélange
de les rendre lors de la réinstallation.
Travaillez prudemment, en vous assu-
rant de ne pas laisser tomber le miroir.
Lorsque vous manipulez le miroir, ne
touchez pas les pièces appliqué avec
de la graisse.
Le nombre de connecteurs diffère selon le s caractéristiques techniques des véhicules
équipés.
1
2
3

5327-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)
Retirez les 5 vis et retirez le cou-
vercle du rétroviseur extérieur et
le couvercle situé derrière le
miroir.
Tournez le culot de l’ampoule
dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Installez une nouvelle ampoule
puis installez le culot de l’ampoule
à la lampe en l’insérant et en tour-
nant le culot de l’ampoule dans le
sens horaire.
Lors de l’insertion de la prise, alignez
les marques imprimées sur le corps de
la lumière et la prise.
4
5
6
7

5337-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)

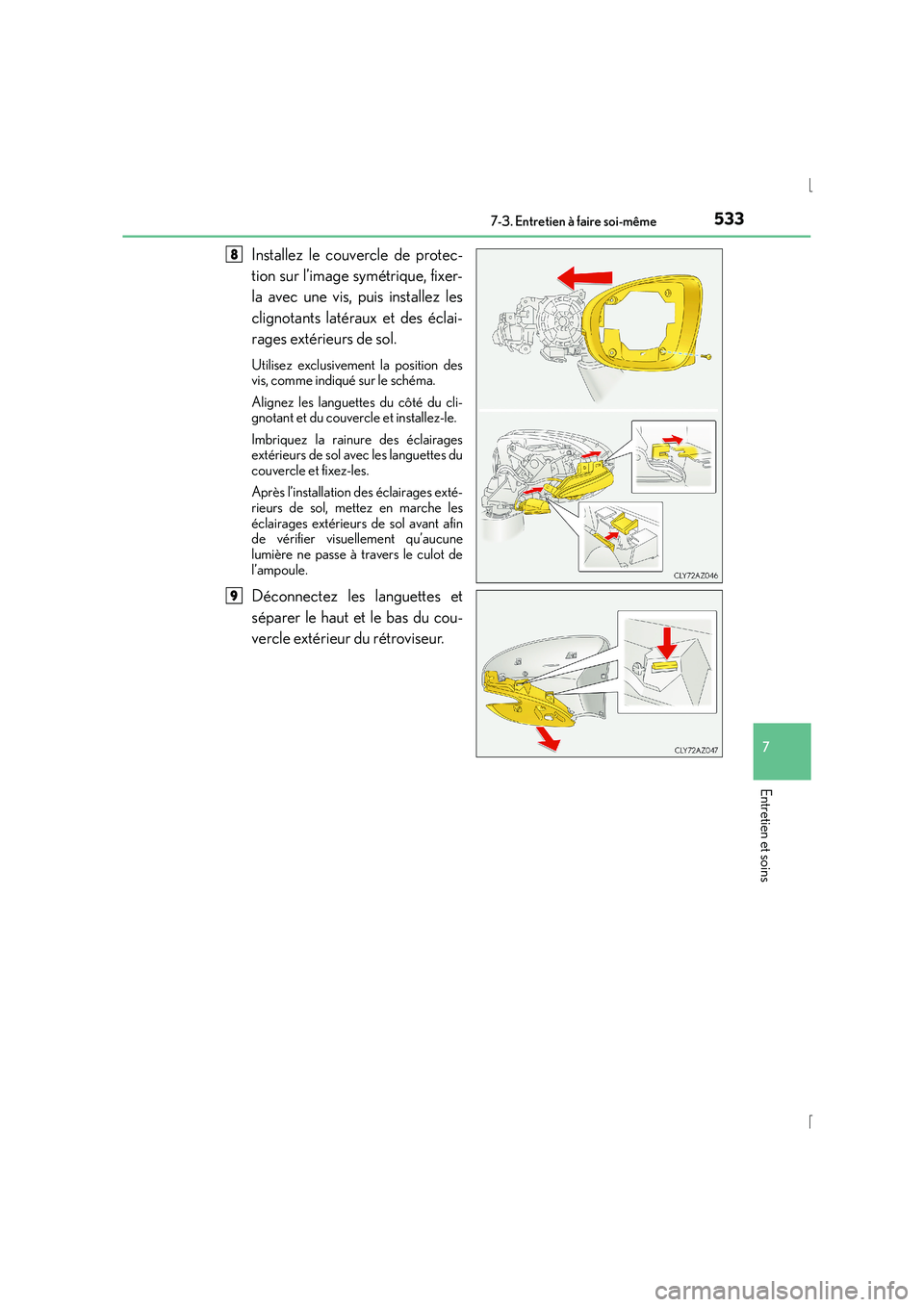

Installez le couvercle de protec-
tion sur l’image symétrique, fixer-
la avec une vis, puis installez les
clignotants latéraux et des éclai-
rages extérieurs de sol.
Utilisez exclusivement la position des
vis, comme indiqué sur le schéma.
Alignez les languettes du côté du cli-
gnotant et du couvercle et installez-le.
Imbriquez la rainure des éclairages
extérieurs de sol avec les languettes du
couvercle et fixez-les.
Après l’installation des éclairages exté-
rieurs de sol, mettez en marche les
éclairages extérieurs de sol avant afin
de vérifier visuellement qu’aucune
lumière ne passe à travers le culot de
l’ampoule.
Déconnectez les languettes et
séparer le haut et le bas du cou-
vercle extérieur du rétroviseur.
8
9

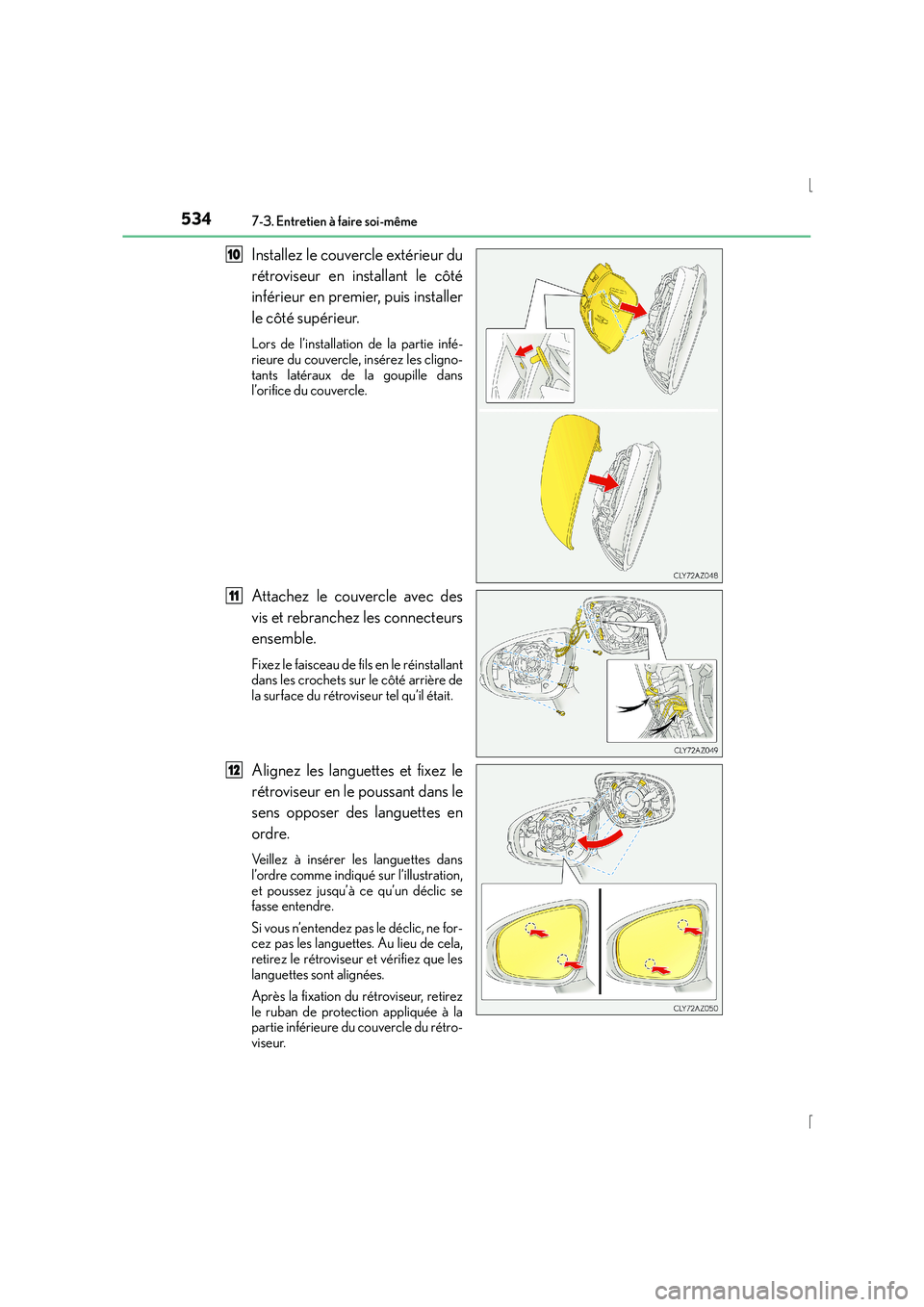

5347-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)
Installez le couvercle extérieur du
rétroviseur en installant le côté
inférieur en premier, puis installer
le côté supérieur.
Lors de l’installation de la partie infé-
rieure du couvercle, insérez les cligno-
tants latéraux de la goupille dans
l’orifice du couvercle.
Attachez le couvercle avec des
vis et rebranchez les connecteurs
ensemble.
Fixez le faisceau de fils en le réinstallant
dans les crochets sur le côté arrière de
la surface du rétroviseur tel qu’il était.
Alignez les languettes et fixez le
rétroviseur en le poussant dans le
sens opposer des languettes en
ordre.
Veillez à insérer les languettes dans
l’ordre comme indiqué sur l’illustration,
et poussez jusqu’à ce qu’un déclic se
fasse entendre.
Si vous n’entendez pas le déclic, ne for-
cez pas les languettes. Au lieu de cela,
retirez le rétroviseur et vérifiez que les
languettes sont alignées.
Après la fixation du rétroviseur, retirez
le ruban de protection appliquée à la
partie inférieure du couvercle du rétro-
viseur.
10
11
12

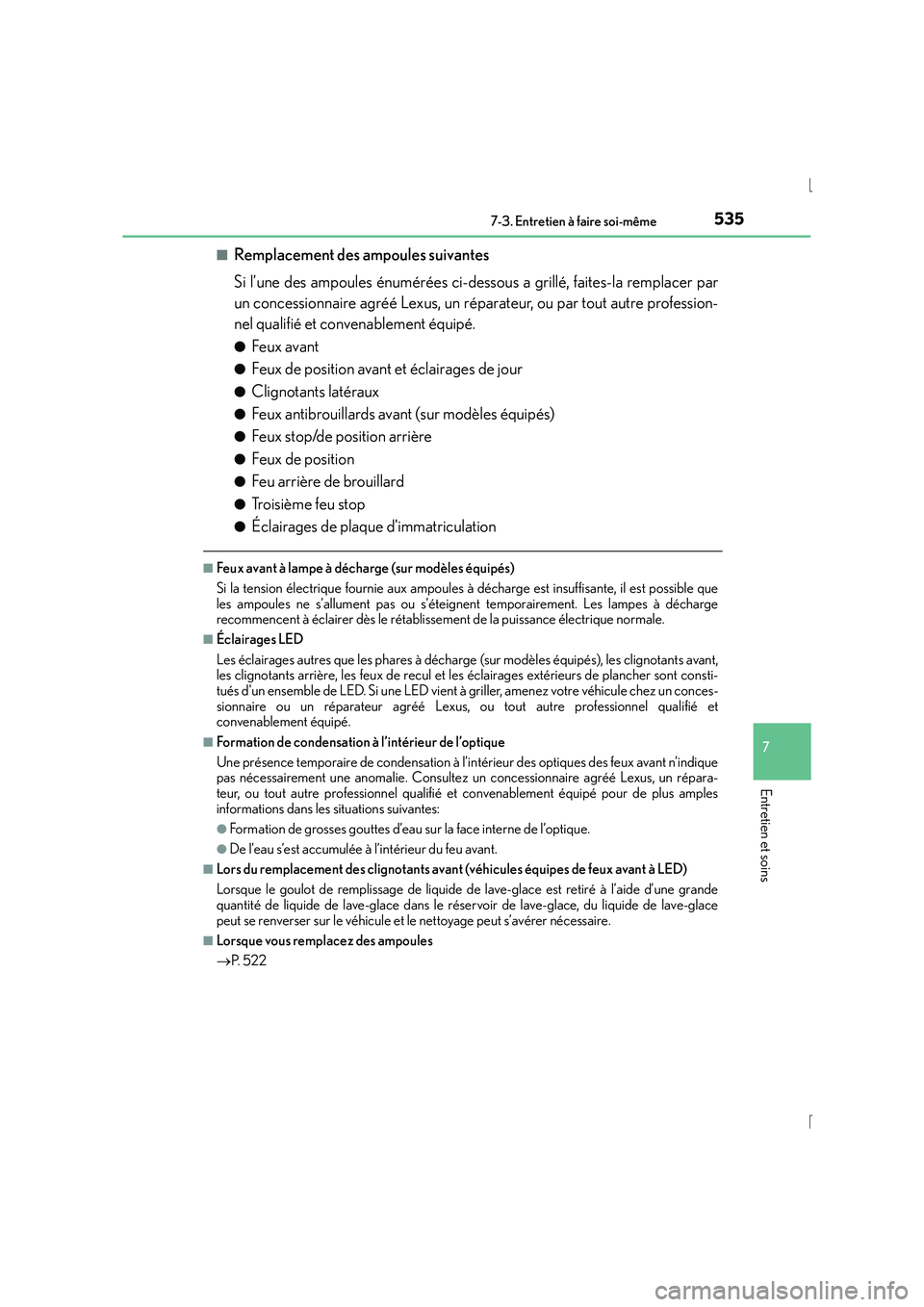

5357-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)■
Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la remplacer par
un concessionnaire agréé Lexus, un réparateur, ou par tout autre profession-
nel qualifié et convenablement équipé.
●Feux avant
●Feux de position avant et éclairages de jour
●Clignotants latéraux
●Feux antibrouillards avant (sur modèles équipés)
●Feux stop/de position arrière
●Feux de position
●Feu arrière de brouillard
●Troisième feu stop
●Éclairages de plaque d’immatriculation
■Feux avant à lampe à décharge (sur modèles équipés)
Si la tension électrique fournie aux ampoules à décharge est insuffisante, il est possible que
les ampoules ne s’allument pas ou s’éteignent temporairement. Les lampes à décharge
recommencent à éclairer dès le rétablissement de la puissance électrique normale.
■Éclairages LED
Les éclairages autres que les phares à décharge
(sur modèles équipés), les clignotants avant,
les clignotants arrière, les feux de recul et les éclairages extérieurs de plancher sont consti-
tués d'un ensemble de LED. Si une LED vient à griller, amenez votre véhicule chez un conces-
sionnaire ou un réparateur agréé Lexus, ou tout autre professionnel qualifié et
convenablement équipé.
■Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’in térieur des optiques des feux avant n’indique
pas nécessairement une anomalie. Consultez un concessionnaire agréé Lexus, un répara-
teur, ou tout autre professionnel qualifié et convenablement équipé pour de plus amples
informations dans les situations suivantes:
●Formation de grosses gouttes d’eau sur la face interne de l’optique.
●De l’eau s’est accumulée à l’intérieur du feu avant.
■Lors du remplacement des clignotants avant (véhicules équipes de feux avant à LED)
Lorsque le goulot de remplissage de liquide de lave-glace est retiré à l’aide d’une grande
quantité de liquide de lave-glace dans le réservoir de lave-glace, du liquide de lave-glace
peut se renverser sur le véhicule et le nettoyage peut s’avérer nécessaire.
■Lorsque vous remplacez des ampoules
→ P. 5 2 2

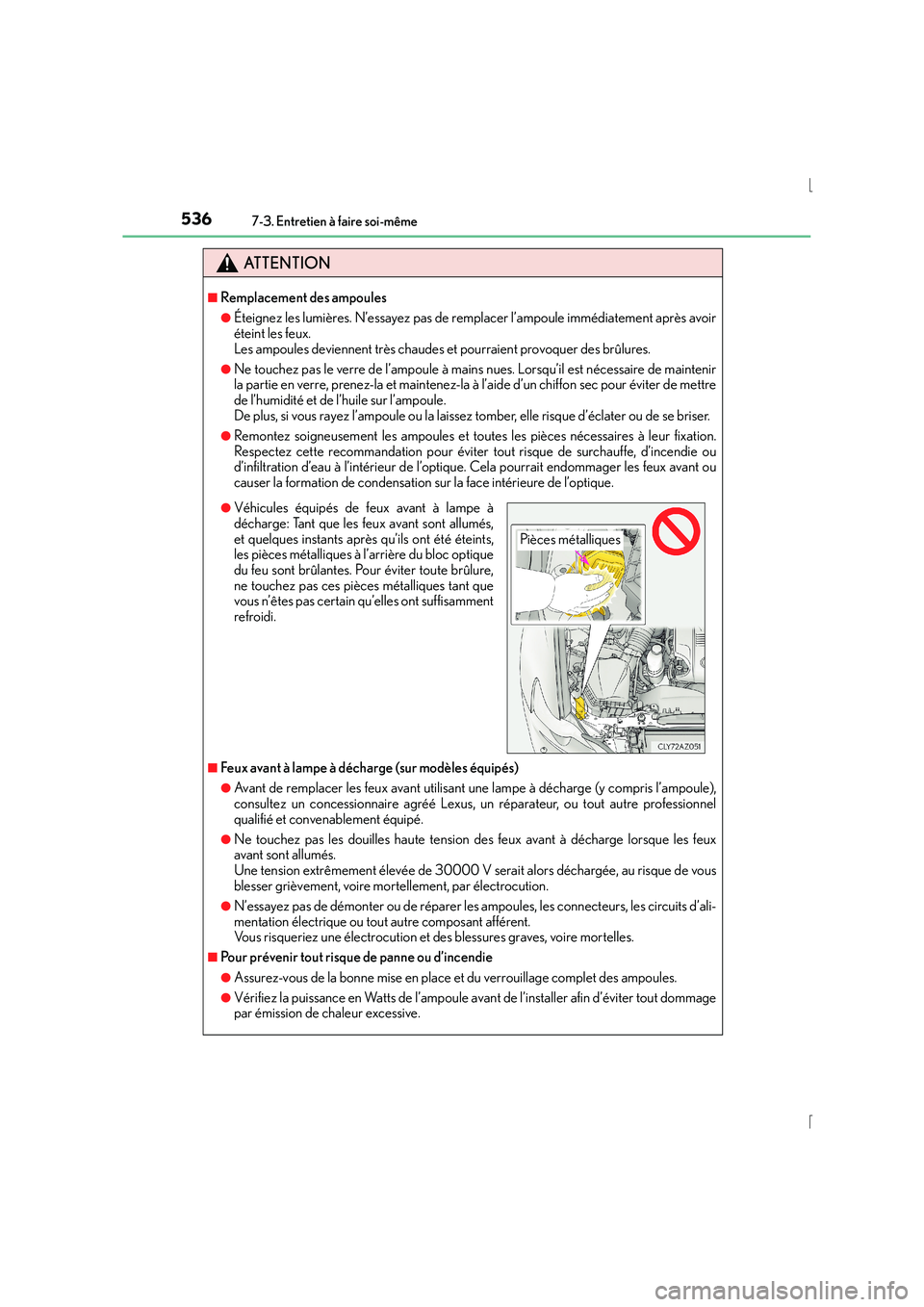

5367-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)
ATTENTION
■Remplacement des ampoules
●Éteignez les lumières. N’essayez pas de remplacer l’ampoule immédiatement après avoir
éteint les feux.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlures.
●Ne touchez pas le verre de l’ampoule à mains nues. Lorsqu’il est nécessaire de maintenir
la partie en verre, prenez-la et maintenez-la à l’aide d’un chiffon sec pour éviter de mettre
de l’humidité et de l’huile sur l’ampoule.
De plus, si vous rayez l’ampoule ou la laissez tomber, elle risque d’éclater ou de se briser.
●Remontez soigneusement les ampoules et toutes les pièces nécessaires à leur fixation.
Respectez cette recommandation pour éviter tout risque de surchauffe, d’incendie ou
d’infiltration d’eau à l’intérieur de l’optique. Cela pourrait endommager les feux avant ou
causer la formation de condensation sur la face intérieure de l’optique.
■Feux avant à lampe à décharge (sur modèles équipés)
●Avant de remplacer les feux avant utilisant une lampe à décharge (y compris l’ampoule),
consultez un concessionnaire agréé Lexus, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
●Ne touchez pas les douilles haute tension des feux avant à décharge lorsque les feux
avant sont allumés.
Une tension extrêmement élevée de 30000 V se rait alors déchargée, au risque de vous
blesser grièvement, voire mortellement, par électrocution.
●N’essayez pas de démonter ou de réparer les ampoules, les connecteurs, les circuits d’ali-
mentation électrique ou tout autre composant afférent.
Vous risqueriez une électrocution et des blessures graves, voire mortelles.
■Pour prévenir tout risque de panne ou d’incendie
●Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
●Vérifiez la puissance en Watts de l’ampoule av ant de l’installer afin d’éviter tout dommage
par émission de chaleur excessive.
●Véhicules équipés de feux avant à lampe à
décharge: Tant que les feux avant sont allumés,
et quelques instants après qu’ils ont été éteints,
les pièces métalliques à l’arrière du bloc optique
du feu sont brûlantes. Pour éviter toute brûlure,
ne touchez pas ces pièces métalliques tant que
vous n’êtes pas certain qu’elles ont suffisamment
refroidi.
Pièces métalliques

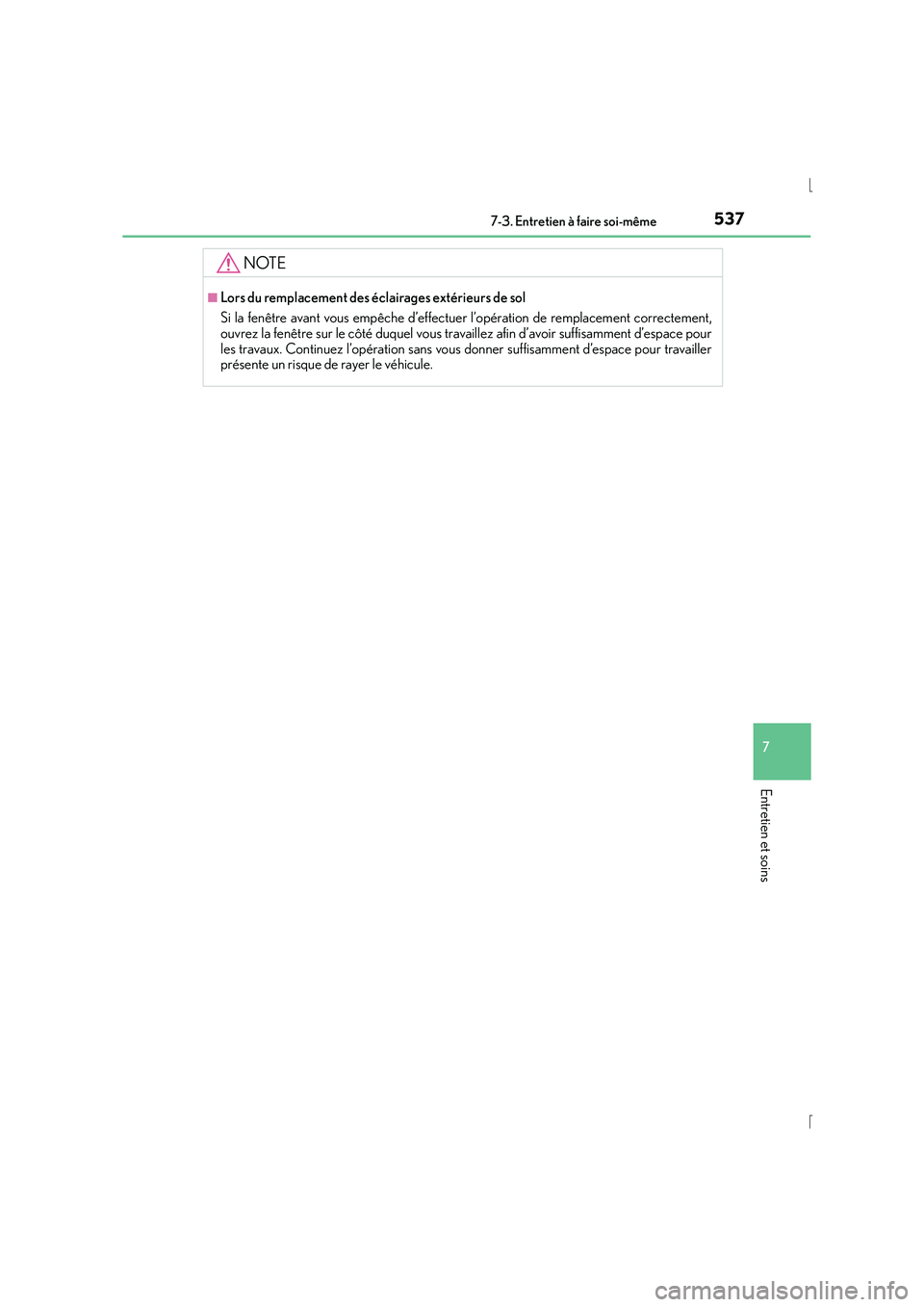

5377-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D57K)
NOTE
■Lors du remplacement des éclairages extérieurs de sol
Si la fenêtre avant vous empêche d’effectuer l’opération de remplacement correctement,
ouvrez la fenêtre sur le côté duquel vous tr availlez afin d’avoir suffisamment d’espace pour
les travaux. Continuez l’opération sans vous donner suffisamment d’espace pour travailler
présente un risque de rayer le véhicule.

5387-3. Entretien à faire soi-même
IS300h_EK(OM53D57K)

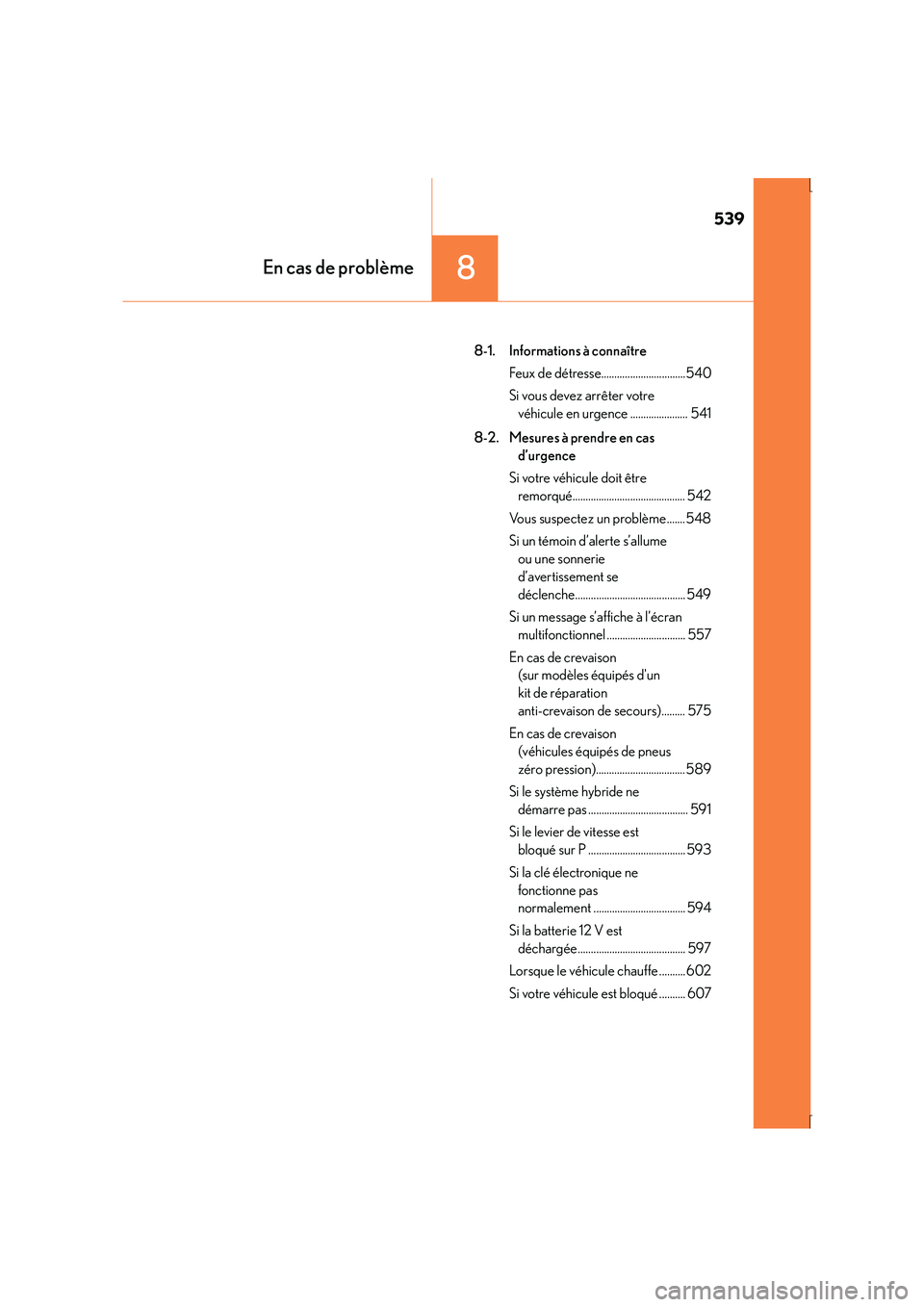

539
8En cas de problème
IS300h_EK(OM53D57K)8-1. Informations à connaître
Feux de détresse................................540
Si vous devez arrêter votre véhicule en urgence ...................... 541
8-2. Mesures à prendre en cas d’urgence
Si votre véhicule doit être remorqué........................................... 542
Vous suspectez un problème .......548
Si un témoin d’alerte s’allume ou une sonnerie
d’avertissement se
déclenche.......................................... 549
Si un message s’affiche à l’écran multifonctionnel .............................. 557
En cas de crevaison (sur modèles équipés d'un
kit de réparation
anti-crevaison de secours)......... 575
En cas de crevaison (véhicules équipés de pneus
zéro pression)..................................589
Si le système hybride ne démarre pas ...................................... 591
Si le levier de vitesse est bloqué sur P ..................................... 593
Si la clé électronique ne fonctionne pas
normalement ................................... 594
Si la batterie 12 V est déchargée......................................... 597
Lorsque le véhicule chauffe .......... 602
Si votre véhicule est bloqué .......... 607

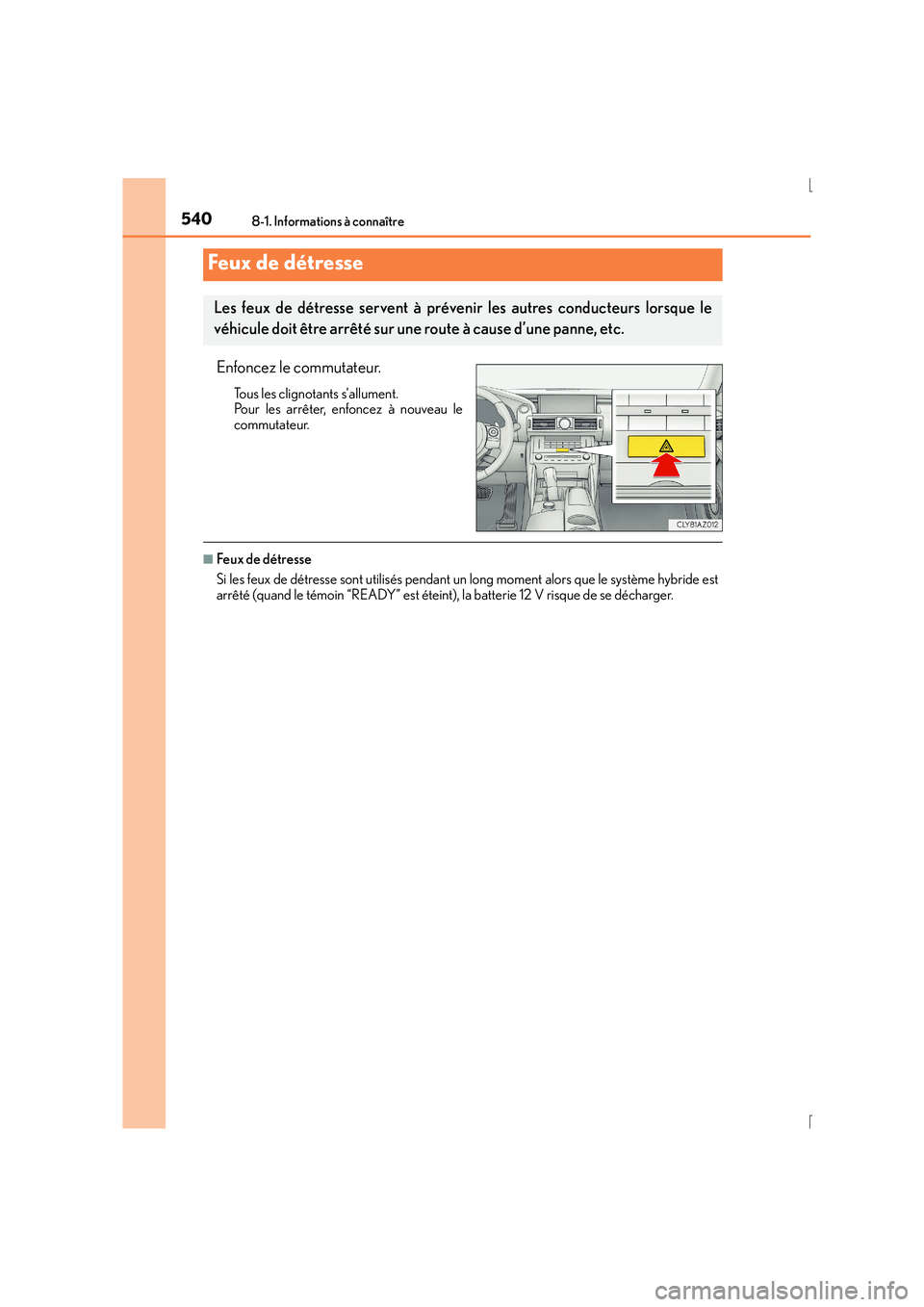

540
IS300h_EK(OM53D57K)
8-1. Informations à connaître
Enfoncez le commutateur.
Tous les clignotants s’allument.
Pour les arrêter, enfoncez à nouveau le
commutateur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant un long moment alors que le système hybride est
arrêté (quand le témoin “READY” est éteint), la batterie 12 V risque de se décharger.
Feux de détresse
Les feux de détresse servent à prévenir les autres conducteurs lorsque le
véhicule doit être arrêté sur un e route à cause d’une panne, etc.
