Lexus IS300h 2017 Manual del propietario (in Spanish)

3214-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)

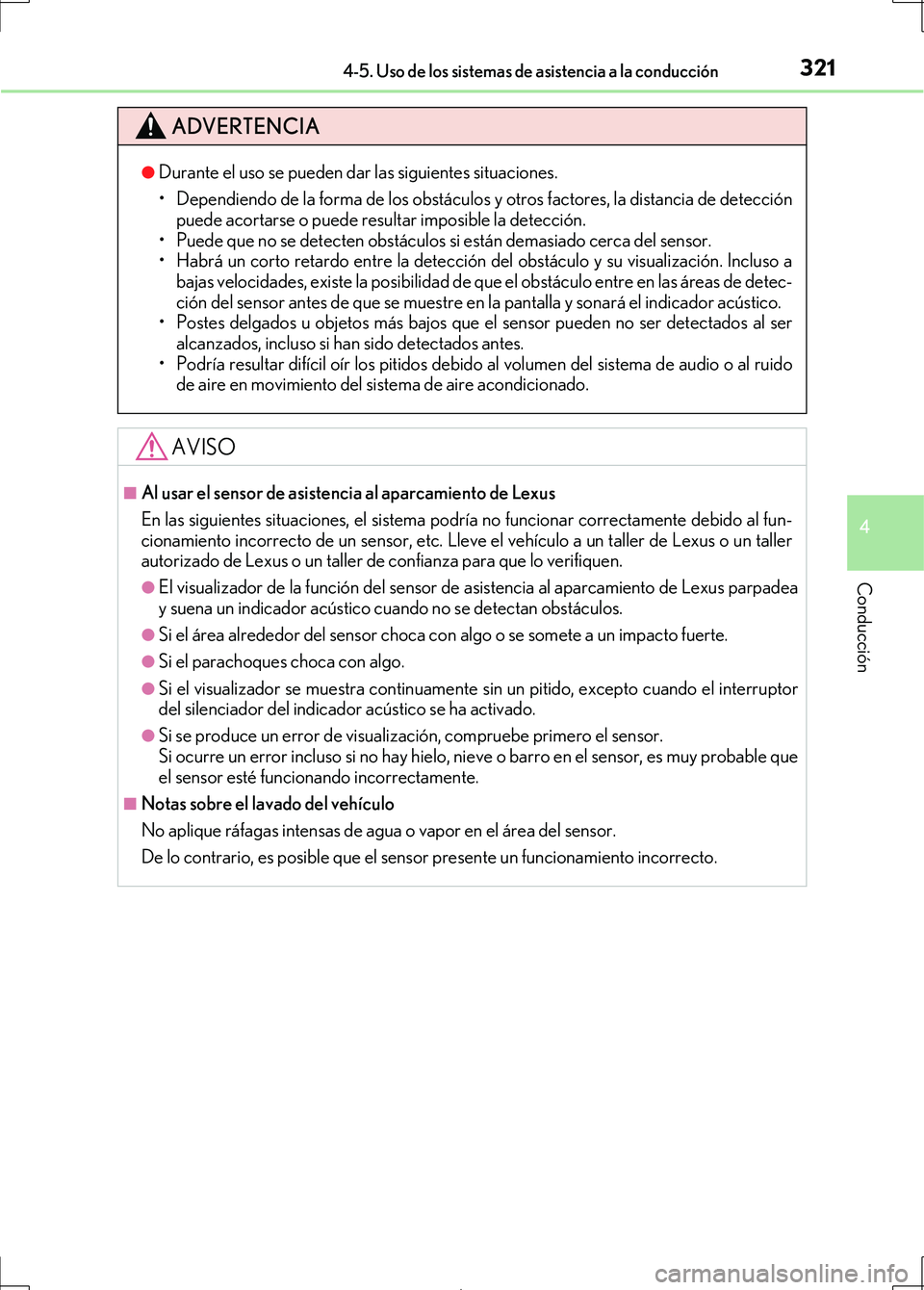

ADVERTENCIA
●Durante el uso se pueden dar las siguientes situaciones.
• Dependiendo de la forma de los obstáculos y otros factores, la distancia de detección
puede acortarse o puede resultar imposible la detección.
• Puede que no se detecten obstáculos si están demasiado cerca del sensor.
• Habrá un corto retardo entre la detección del obstáculo y su visualización. Incluso a bajas velocidades, existe la posibilidad de que el obstáculo entre en las áreas de detec-
ción del sensor antes de que se muestre en la pantalla y sonará el indicador acústico.
• Postes delgados u objetos más bajos que el sensor pueden no ser detectados al ser alcanzados, incluso si han sido detectados antes.
• Podría resultar difícil oír los pitidos debido al volumen del sistema de audio o al ruido de aire en movimiento del sistema de aire acondicionado.
AVISO
■Al usar el sensor de asistencia al aparcamiento de Lexus
En las siguientes situaciones, el sistema podr ía no funcionar correctamente debido al fun-
cionamiento incorrecto de un sensor, etc. Llev e el vehículo a un taller de Lexus o un taller
autorizado de Lexus o un taller de confianza para que lo verifiquen.
●El visualizador de la función del sensor de asistencia al aparcamiento de Lexus parpadea
y suena un indicador acústico cuando no se detectan obstáculos.
●Si el área alrededor del sensor choca co n algo o se somete a un impacto fuerte.
●Si el parachoques choca con algo.
●Si el visualizador se muestra continuamente sin un pitido, excepto cuando el interruptor
del silenciador del indicador acústico se ha activado.
●Si se produce un error de visualiz ación, compruebe primero el sensor.
Si ocurre un error incluso si no hay hielo, ni eve o barro en el sensor, es muy probable que
el sensor esté funcionando incorrectamente.
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.

3224-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)

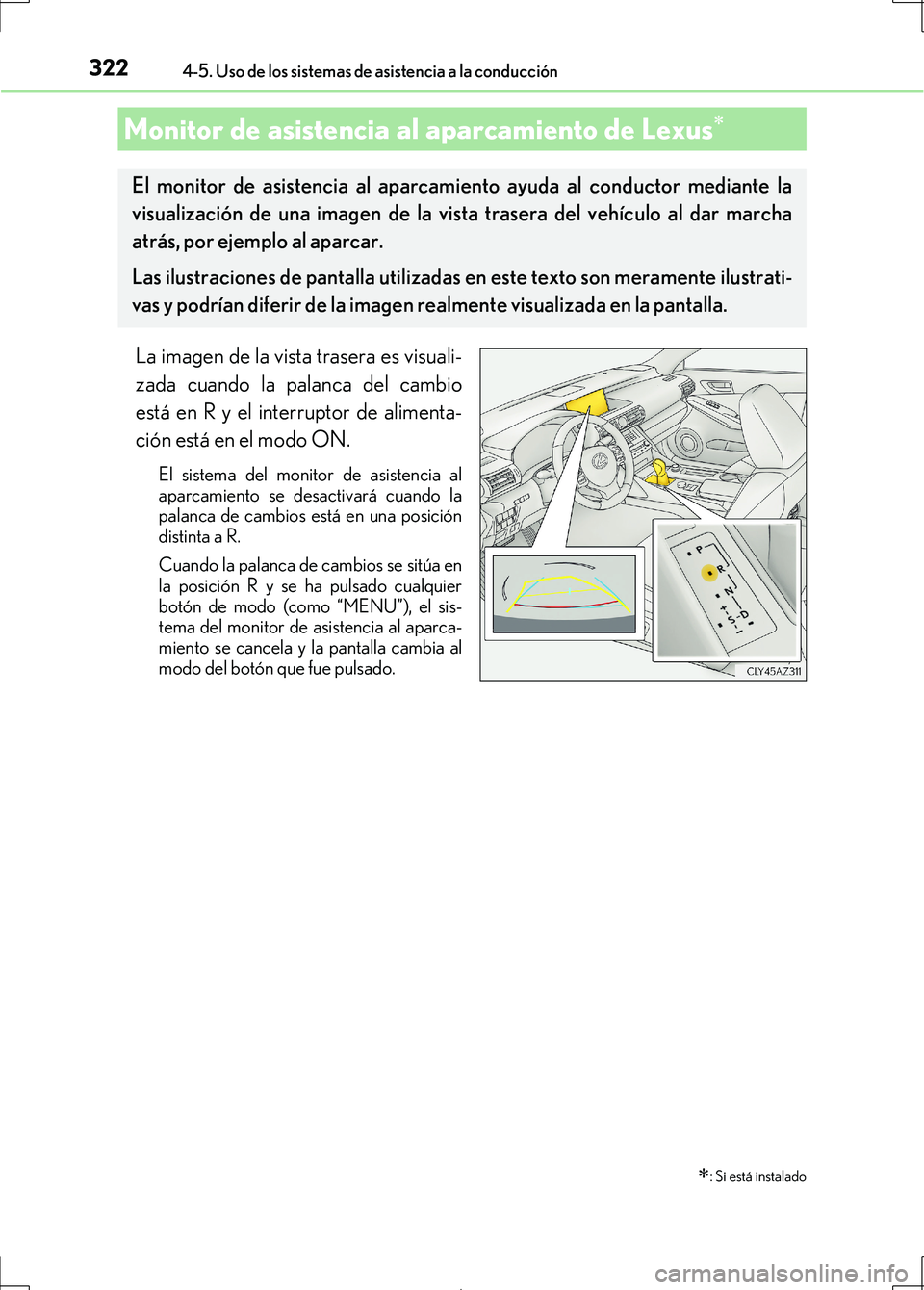

La imagen de la vista trasera es visuali-
zada cuando la palanca del cambio
está en R y el interruptor de alimenta-
ción está en el modo ON.
El sistema del monitor de asistencia al
aparcamiento se desactivará cuando la
palanca de cambios está en una posición
distinta a R.
Cuando la palanca de cambios se sitúa en
la posición R y se ha pulsado cualquier
botón de modo (como “MENU”), el sis-
tema del monitor de asistencia al aparca-
miento se cancela y la pantalla cambia al
modo del botón que fue pulsado.
Monitor de asistencia al aparcamiento de Lexus
: Si está instalado
El monitor de asistencia al aparcamiento ayuda al conductor mediante la
visualización de una imagen de la vista trasera del vehículo al dar marcha
atrás, por ejemplo al aparcar.
Las ilustraciones de pantalla utilizadas en este texto son meramente ilustrati-
vas y podrían diferir de la imagen re almente visualizada en la pantalla.

3234-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)■

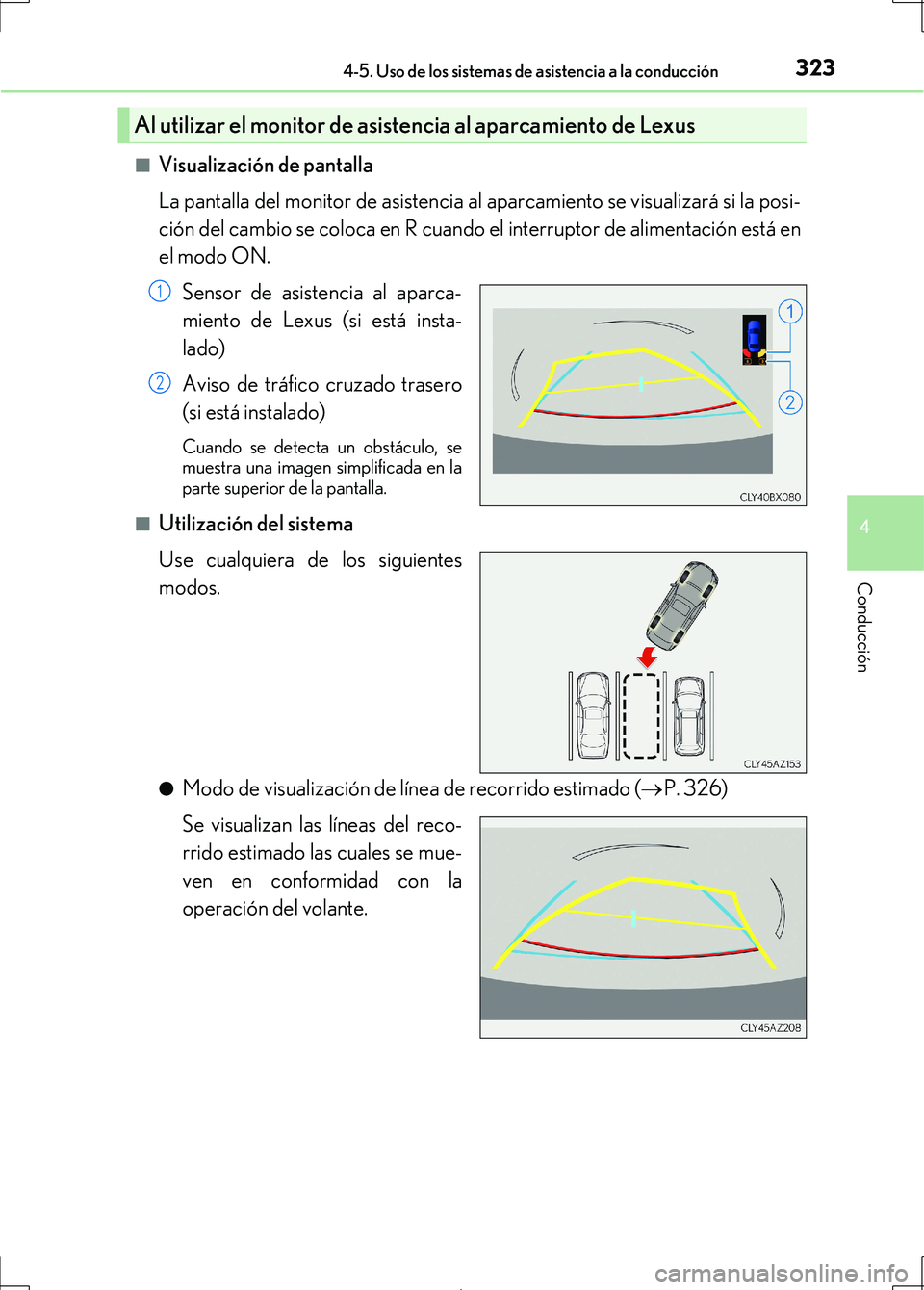

Visualización de pantalla
La pantalla del monitor de asistencia al aparcamiento se visualizará si la posi-
ción del cambio se coloca en R cuando el interruptor de alimentación está en
el modo ON.
Sensor de asistencia al aparca-
miento de Lexus (si está insta-
lado)
Aviso de tráfico cruzado trasero
(si está instalado)
Cuando se detecta un obstáculo, se
muestra una imagen simplificada en la
parte superior de la pantalla.
■
Utilización del sistema
Use cualquiera de los siguientes
modos.
●Modo de visualización de línea de recorrido estimado (P. 326)
Se visualizan las líneas del reco-
rrido estimado las cuales se mue-
ven en conformidad con la
operación del volante.
Al utilizar el monitor de asistencia al aparcamiento de Lexus
1
2

3244-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)●

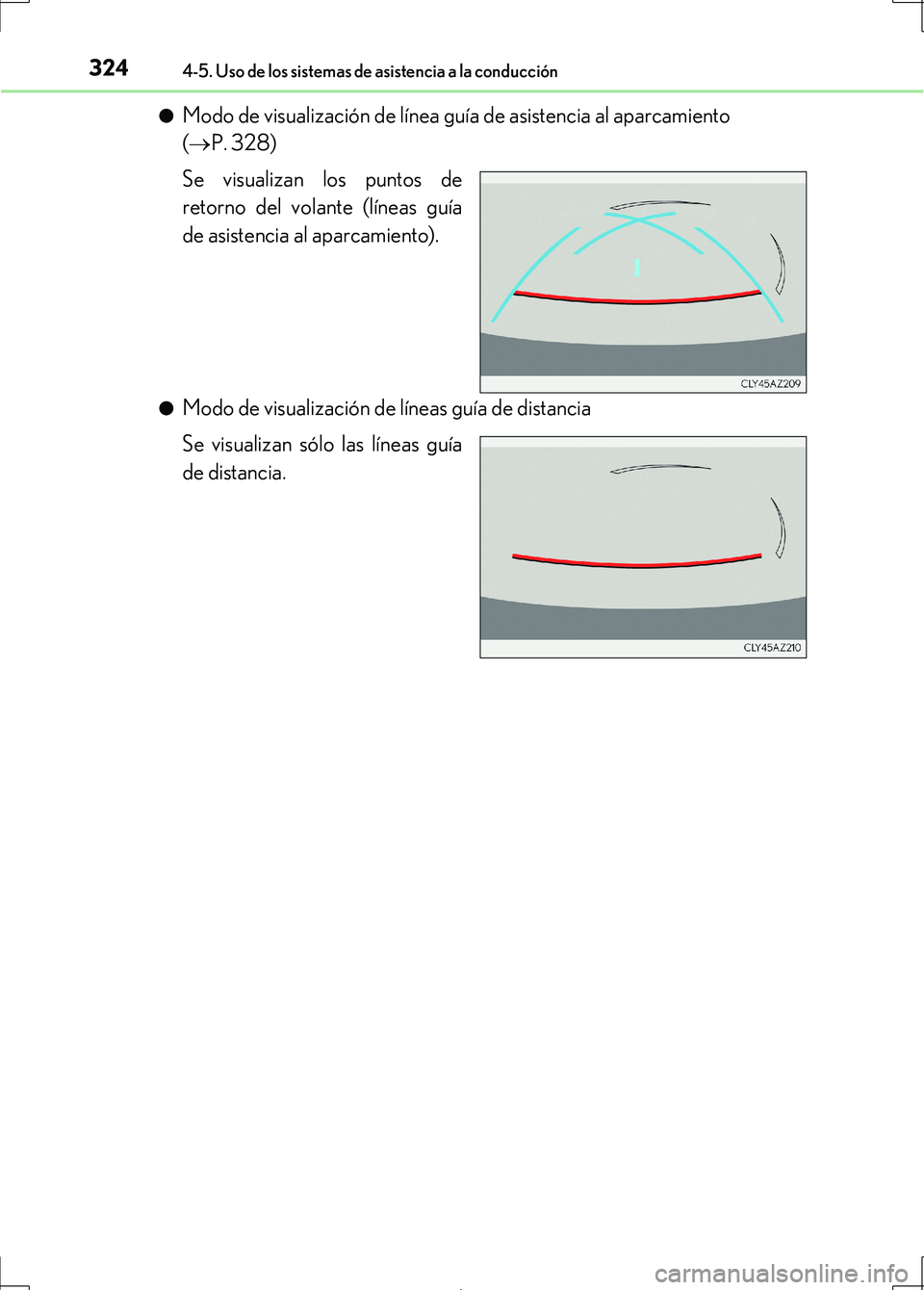

Modo de visualización de línea guía de asistencia al aparcamiento
(
P. 328)
Se visualizan los puntos de
retorno del volante (líneas guía
de asistencia al aparcamiento).
●Modo de visualización de líneas guía de distancia
Se visualizan sólo las líneas guía
de distancia.

3254-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)
Cuando la palanca de cambios está en una posición distinta de R, el modo del
visualizador se puede cambiar en el siguiente procedimiento.Pulse el botón “MENU” en el controlador de visualización de audio Lexus y, a
continuación, seleccione “Configuración” en la pantalla.
Seleccione “Vehículo” y, a continuación, seleccione “Configuración de las
líneas guía de la cámara de visión trasera” en la pantalla.
Seleccione el modo del visualizador deseado. Modo de visualización de línea
de recorrido estimado
(
P. 326)
Modo de visualización de línea
guía de asistencia al aparca-
miento (
P. 328)
Modo de visualización de líneas
guía de distancia
Se visualizan sólo las lí neas guía de distancia.
Cambiar el modo del visualizador
1
2
3
1
2
3

3264-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)■

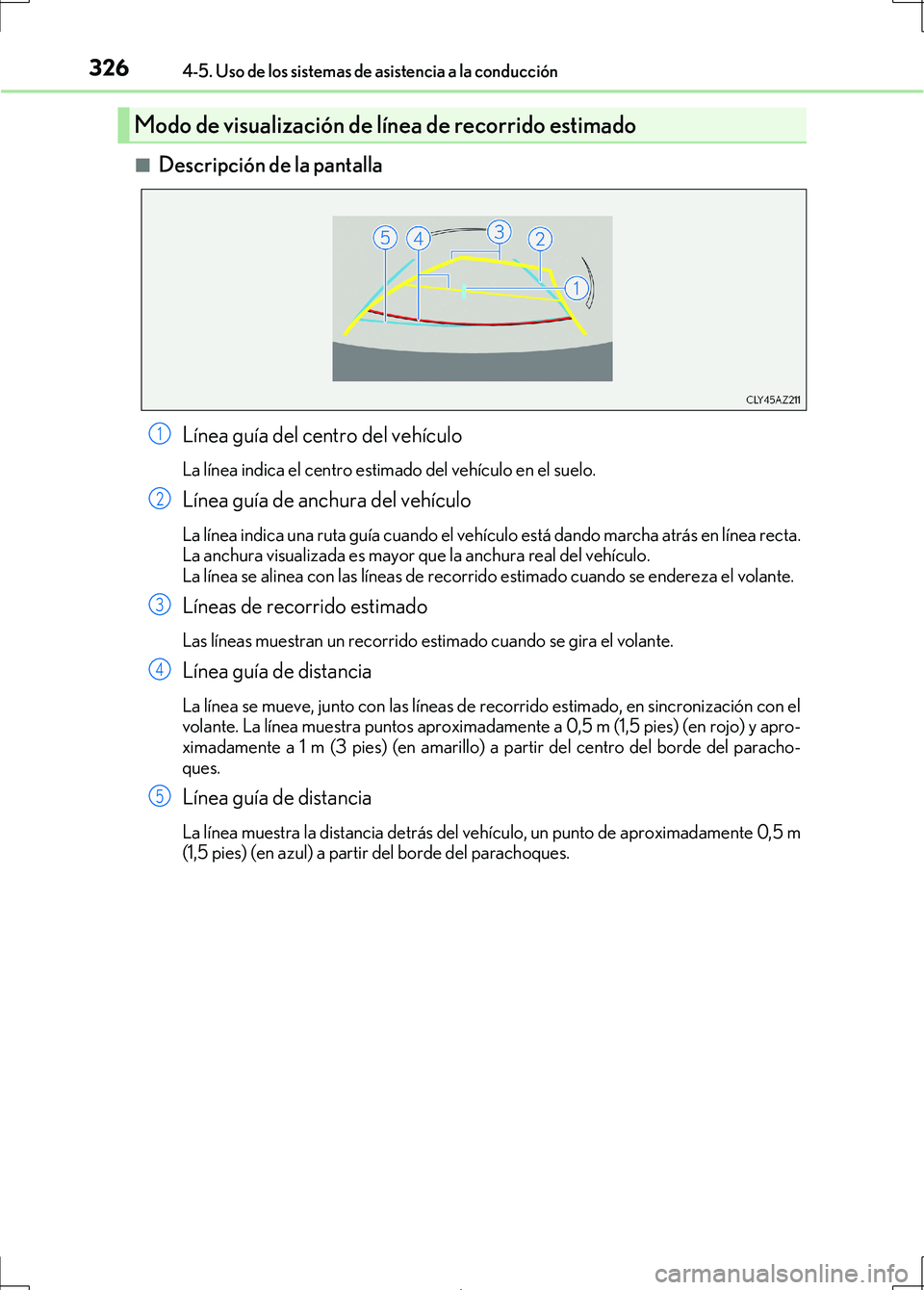

Descripción de la pantalla
Línea guía del centro del vehículo
La línea indica el centro estimado del vehículo en el suelo.
Línea guía de anchura del vehículo
La línea indica una ruta guía cuando el vehículo está dando marcha atrás en línea recta.
La anchura visualizada es mayor que la anchura real del vehículo.
La línea se alinea con las líneas de recorrido estimado cuando se endereza el volante.
Líneas de recorrido estimado
Las líneas muestran un recorrido estimado cuando se gira el volante.
Línea guía de distancia
La línea se mueve, junto con las líneas de recorrido estimado, en sincronización con el
volante. La línea muestra puntos aproximadamente a 0,5 m (1,5 pies) (en rojo) y apro-
ximadamente a 1 m (3 pies) (en amarillo) a partir del centro del borde del paracho-
ques.
Línea guía de distancia
La línea muestra la distancia detrás del ve
hículo, un punto de aproximadamente 0,5 m
(1,5 pies) (en azul) a partir del borde del parachoques.
Modo de visualización de línea de recorrido estimado
1
2
3
4
5

3274-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)■

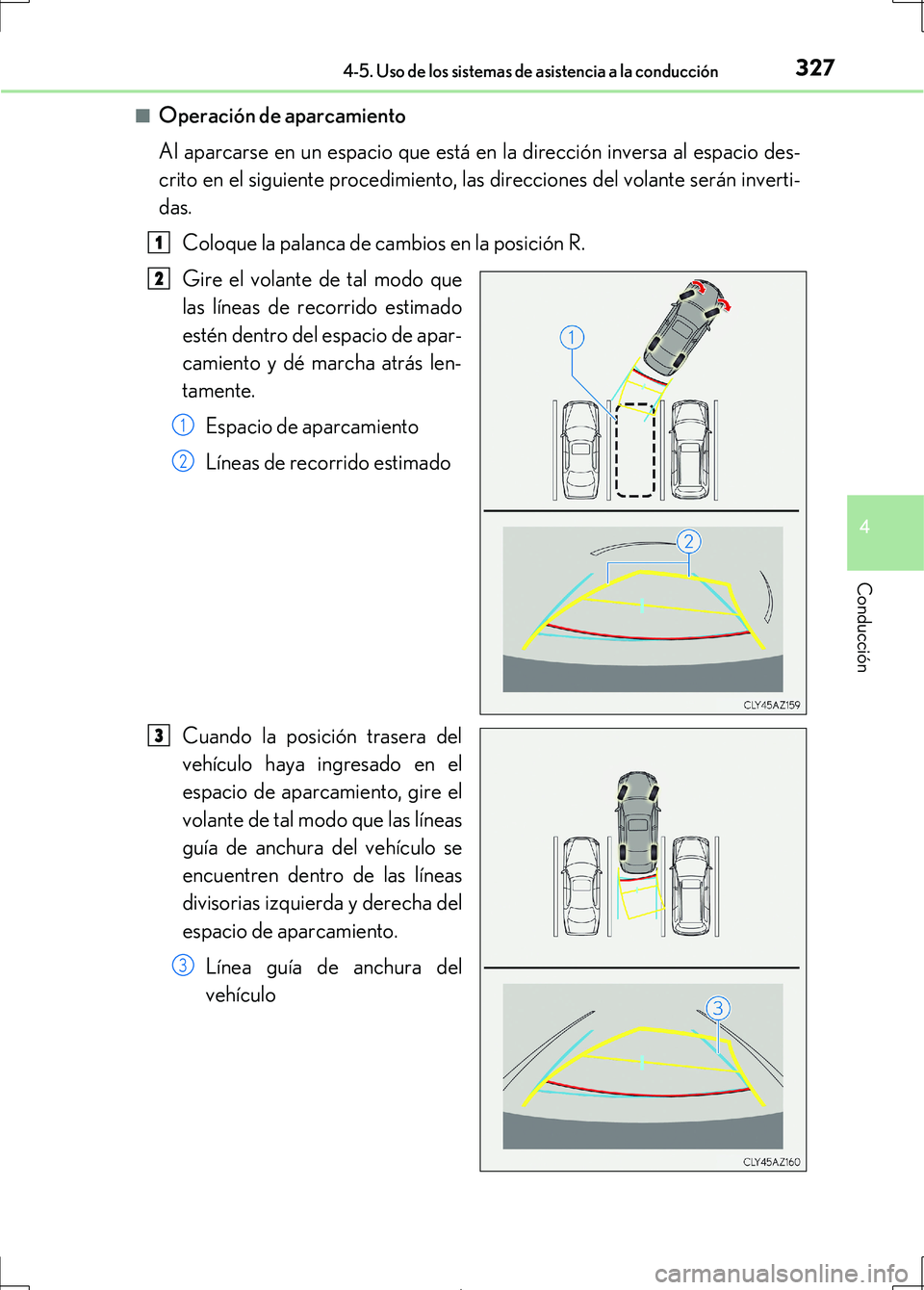

Operación de aparcamiento
Al aparcarse en un espacio que está en la dirección inversa al espacio des-
crito en el siguiente procedimiento, las direcciones del volante serán inverti-
das.
Coloque la palanca de cambios en la posición R.
Gire el volante de tal modo que
las líneas de recorrido estimado
estén dentro del espacio de apar-
camiento y dé marcha atrás len-
tamente.Espacio de aparcamiento
Líneas de recorrido estimado
Cuando la posición trasera del
vehículo haya ingresado en el
espacio de aparcamiento, gire el
volante de tal modo que las líneas
guía de anchura del vehículo se
encuentren dentro de las líneas
divisorias izquierda y derecha del
espacio de aparcamiento. Línea guía de anchura del
vehículo
1
2
1
2
3
3

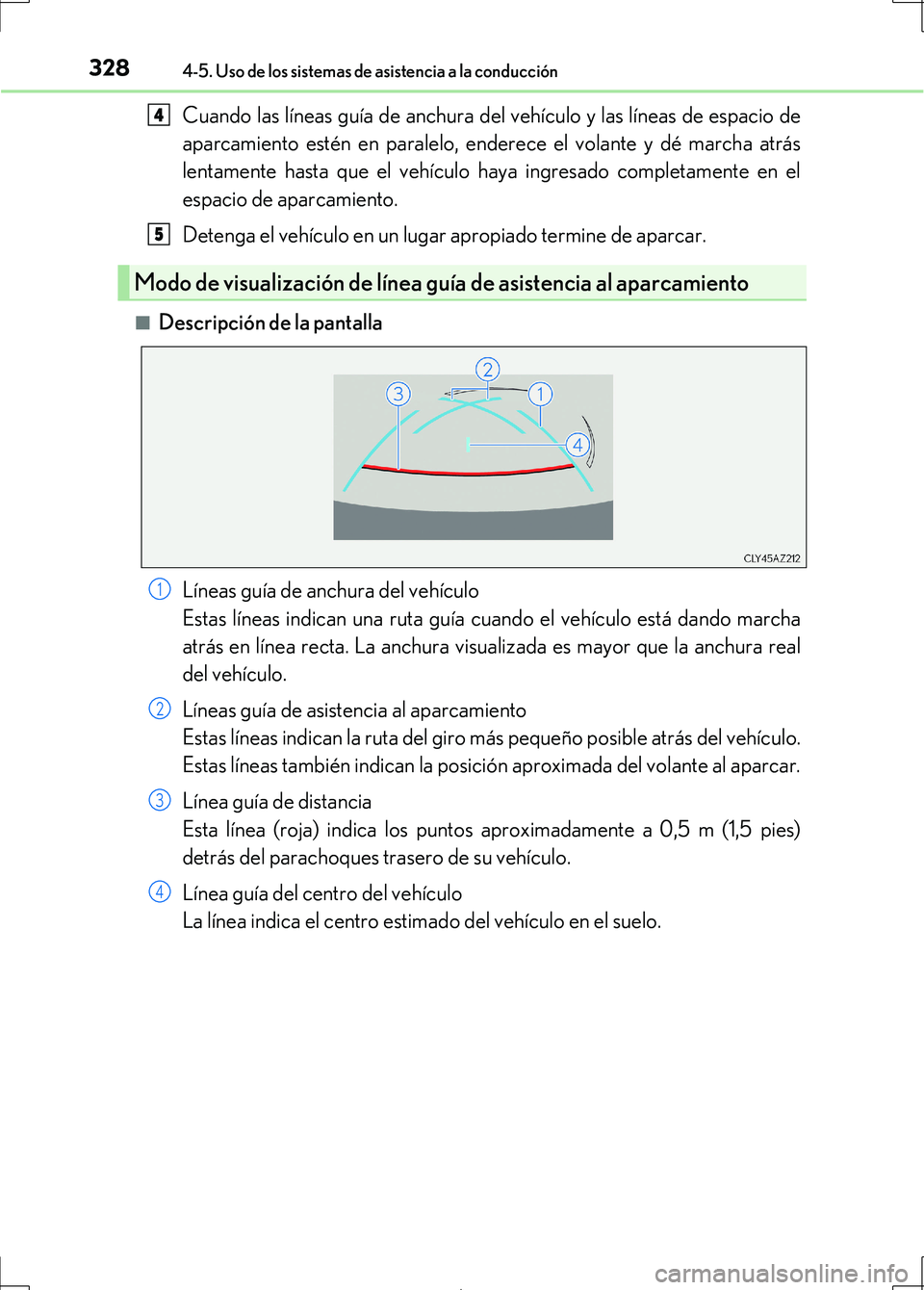

3284-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)
Cuando las líneas guía de anchura del vehículo y las líneas de espacio de
aparcamiento estén en paralelo, enderece el volante y dé marcha atrás
lentamente hasta que el vehículo haya ingresado completamente en el
espacio de aparcamiento.
Detenga el vehículo en un lugar apropiado termine de aparcar.
■Descripción de la pantalla
Líneas guía de anchura del vehículo
Estas líneas indican una ruta guía cuando el vehículo está dando marcha
atrás en línea recta. La anchura visualizada es mayor que la anchura real
del vehículo.
Líneas guía de asistencia al aparcamiento
Estas líneas indican la ruta del giro más pequeño posible atrás del vehículo.
Estas líneas también indican la posición aproximada del volante al aparcar.
Línea guía de distancia
Esta línea (roja) indica los puntos aproximadamente a 0,5 m (1,5 pies)
detrás del parachoques trasero de su vehículo.
Línea guía del centro del vehículo
La línea indica el centro estimado del vehículo en el suelo.
Modo de visualización de línea guía de asistencia al aparcamiento
4
5
1
2
3
4

3294-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)■

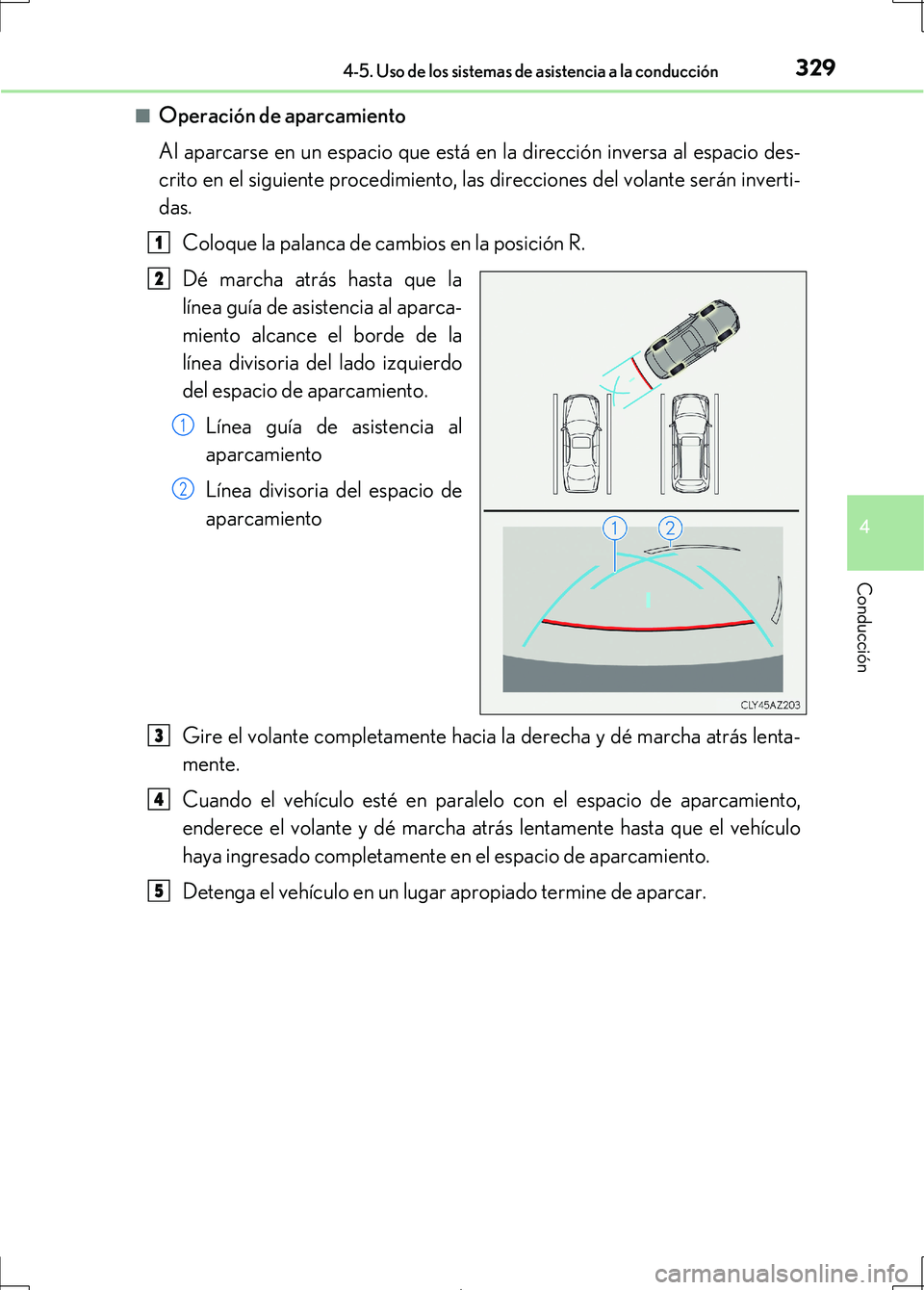

Operación de aparcamiento
Al aparcarse en un espacio que está en la dirección inversa al espacio des-
crito en el siguiente procedimiento, las direcciones del volante serán inverti-
das.
Coloque la palanca de cambios en la posición R.
Dé marcha atrás hasta que la
línea guía de asistencia al aparca-
miento alcance el borde de la
línea divisoria del lado izquierdo
del espacio de aparcamiento.Línea guía de asistencia al
aparcamiento
Línea divisoria del espacio de
aparcamiento
Gire el volante completamente hacia la derecha y dé marcha atrás lenta-
mente.
Cuando el vehículo esté en paralelo con el espacio de aparcamiento,
enderece el volante y dé marcha atrás lentamente hasta que el vehículo
haya ingresado completamente en el espacio de aparcamiento.
Detenga el vehículo en un lugar apropiado termine de aparcar.
1
2
1
2
3
4
5

3304-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)■

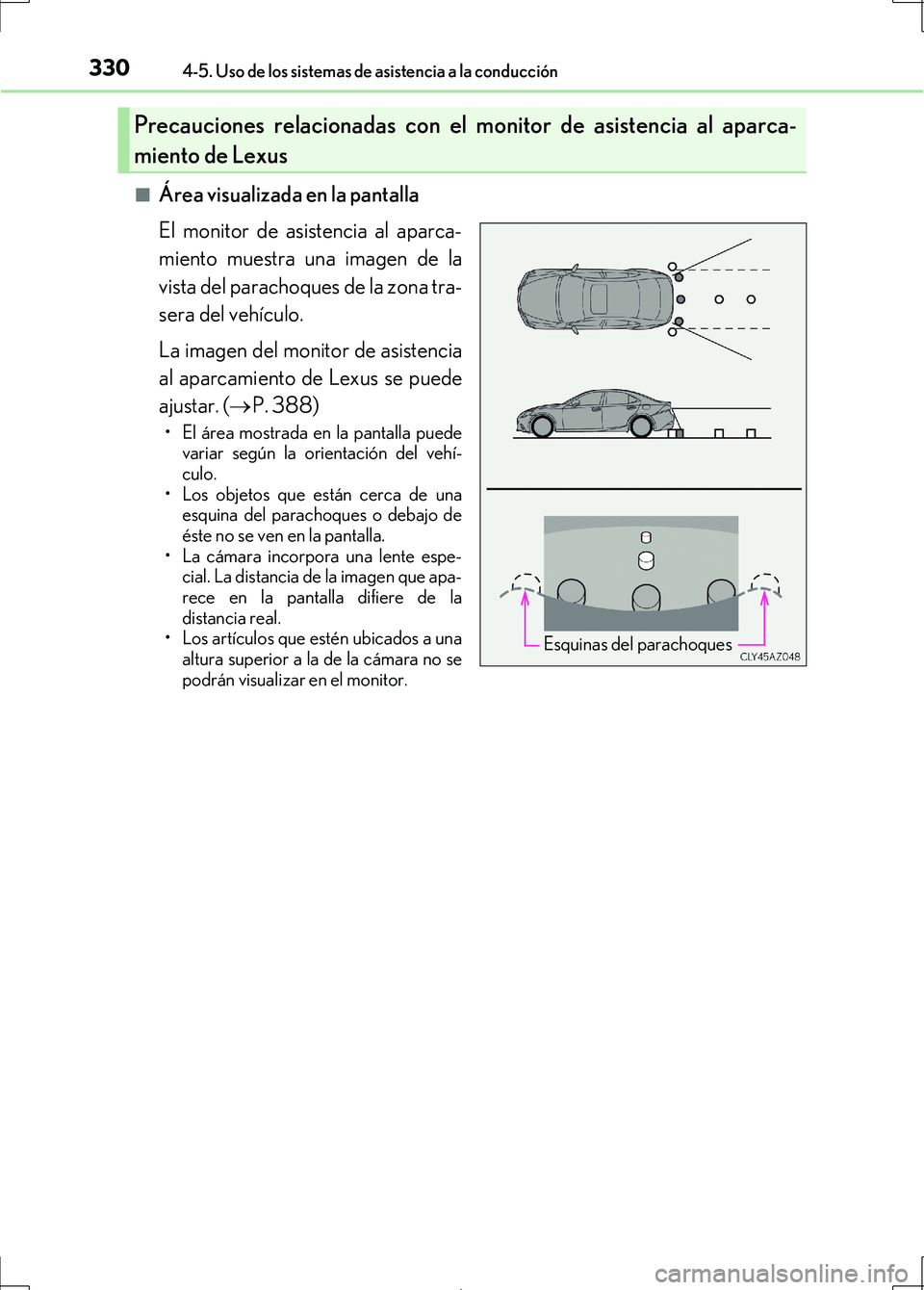

Área visualizada en la pantalla
El monitor de asistencia al aparca-
miento muestra una imagen de la
vista del parachoques de la zona tra-
sera del vehículo.
La imagen del monitor de asistencia
al aparcamiento de Lexus se puede
ajustar. (
P. 388)
• El área mostrada en la pantalla puede
variar según la orientación del vehí-
culo.
• Los objetos que están cerca de una esquina del parachoques o debajo de
éste no se ven en la pantalla.
• La cámara incorpora una lente espe- cial. La distancia de la imagen que apa-
rece en la pantalla difiere de la
distancia real.
• Los artículos que estén ubicados a una altura superior a la de la cámara no se
podrán visualizar en el monitor.
Precauciones relacionadas con el mo nitor de asistencia al aparca-
miento de Lexus
Esquinas del parachoques
