MAZDA MODEL 3 HATCHBACK 2015 Kullanım Kılavuzu (in Turkish)
Manufacturer: MAZDA, Model Year: 2015, Model line: MODEL 3 HATCHBACK, Model: MAZDA MODEL 3 HATCHBACK 2015Pages: 689, PDF Size: 7.83 MB
Page 191 of 689
4-41
Yolculuk S Õras Õnda
Gösterge Tablosu ve Ekran

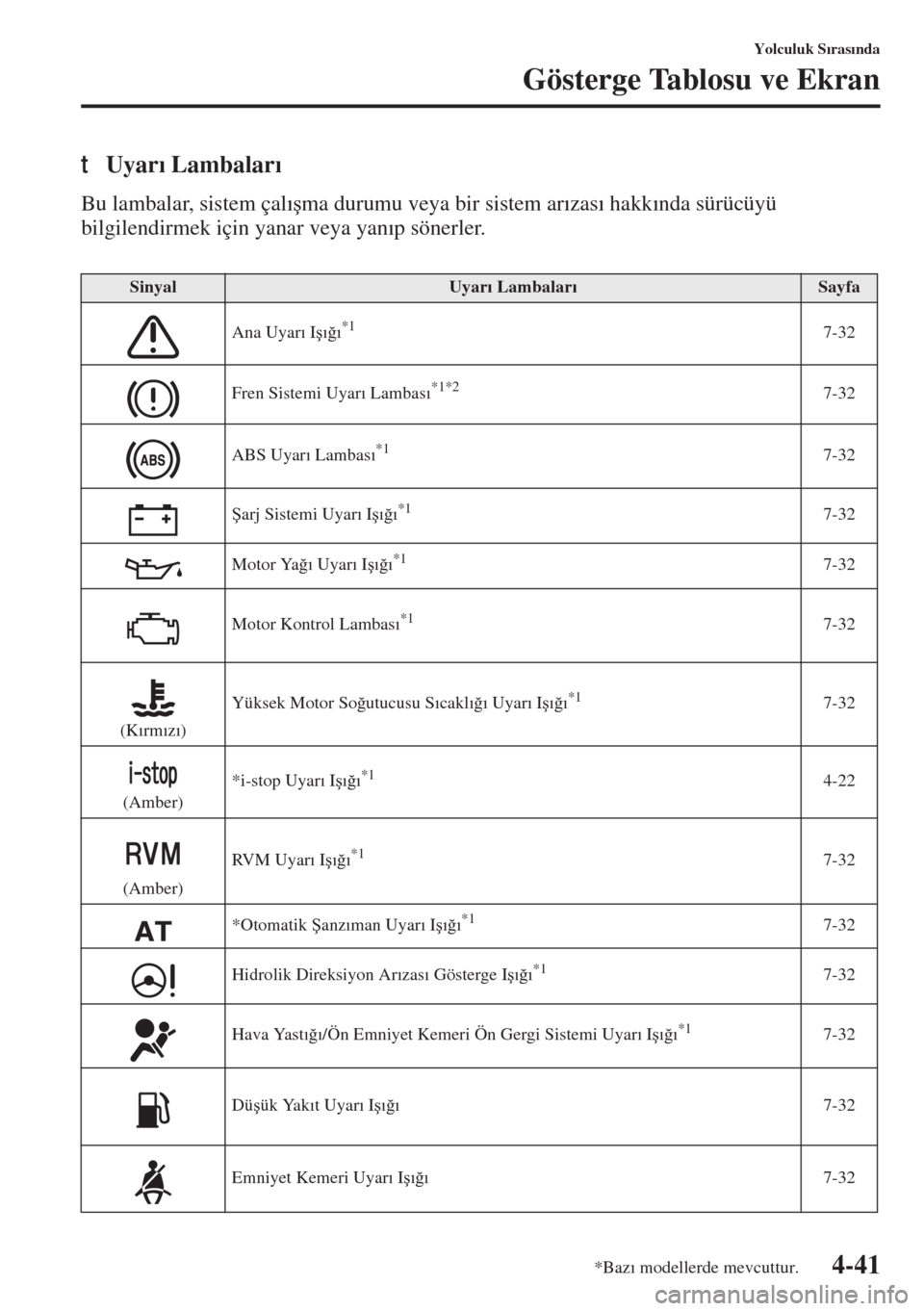

tUyar Õ Lambalar Õ
Bu lambalar, sistem çal Õ úma durumu veya bir sistem ar Õzas Õ hakk Õnda sürücüyü
bilgilendirmek için yanar veya yan Õp sönerler.
SinyalUyar Õ Lambalar ÕSayfa
Ana Uyar Õ I ú Õ ÷ Õ
*17-32
Fren Sistemi Uyar Õ Lambas Õ
*1*27-32
ABS Uyar Õ Lambas Õ
*17-32
ùarj Sistemi Uyar Õ I ú Õ ÷ Õ
*17-32
Motor Ya ÷ Õ Uyar Õ I ú Õ ÷ Õ
*17-32
Motor Kontrol Lambas Õ
*17-32
(K Õrm Õz Õ)Yüksek Motor So ÷utucusu S Õcakl Õ ÷ Õ Uyar Õ I ú Õ ÷ Õ
*17-32
(Amber)*i-stop Uyar Õ I ú Õ ÷ Õ
*14-22
(Amber)RV M U y a r Õ I ú Õ ÷ Õ
*17-32
*Otomatik ùanz Õman Uyar Õ I ú Õ ÷ Õ
*17-32
Hidrolik Direksiyon Ar Õzas Õ Gösterge I ú Õ ÷ Õ
*17-32
Hava Yast Õ ÷ Õ/Ön Emniyet Kemeri Ön Gergi Sistemi Uyar Õ I ú Õ ÷ Õ
*17-32
Dü úük Yak Õt Uyar Õ I ú Õ ÷ Õ7-32
Emniyet Kemeri Uyar Õ I ú Õ ÷ Õ7-32
*Baz Õ modellerde mevcuttur.
Page 192 of 689
4-42
Yolculuk S Õras Õnda
Gösterge Tablosu ve Ekran

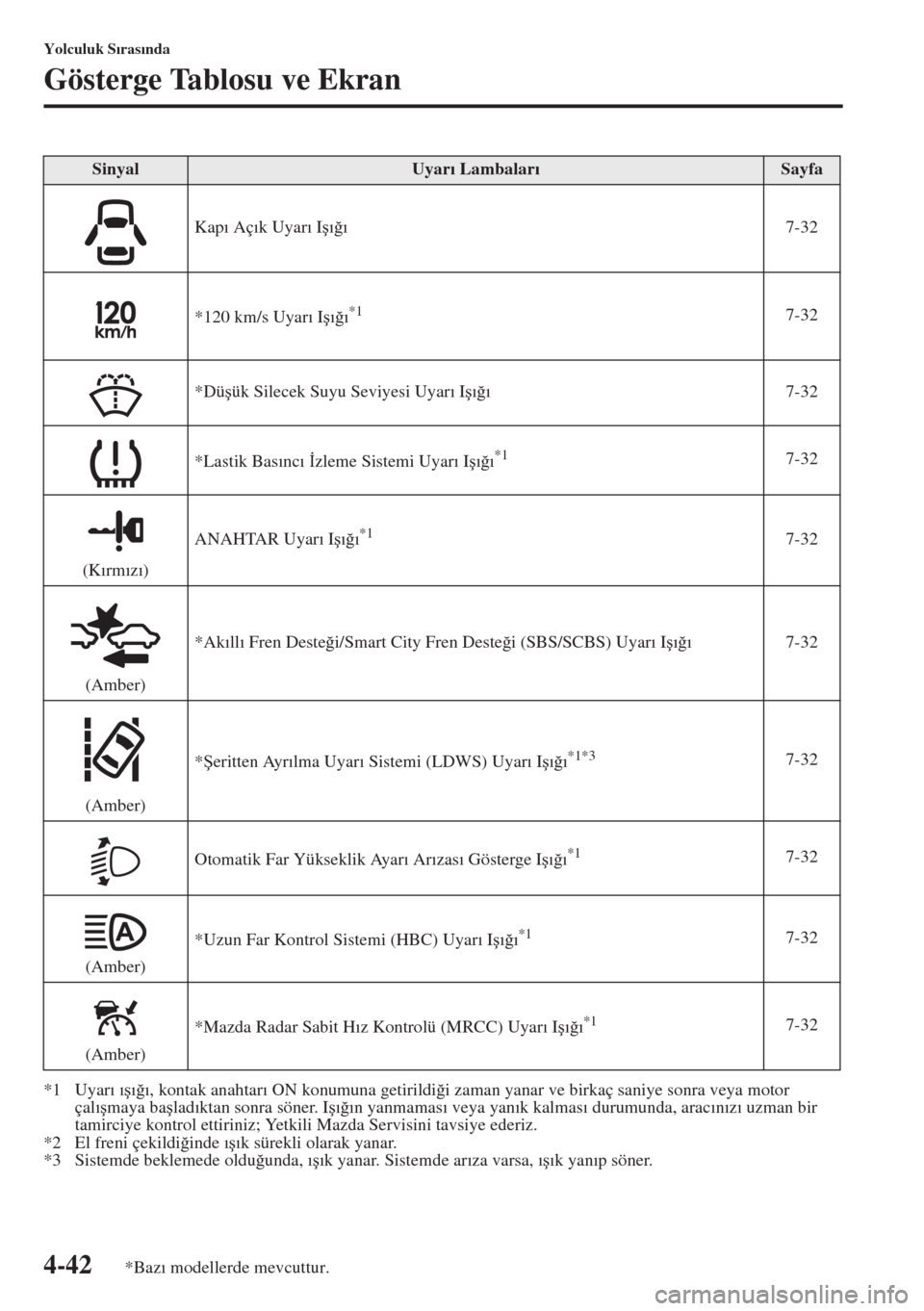

*1 Uyar Õ Õ ú Õ ÷ Õ, kontak anahtar Õ ON konumuna getirildi ÷i zaman yanar ve birkaç saniye sonra veya motor
çal Õ úmaya ba úlad Õktan sonra söner. I ú Õ ÷ Õn yanmamas Õ veya yan Õk kalmas Õ durumunda, arac Õn Õz Õ uzman bir
tamirciye kontrol ettiriniz; Yetkili Mazda Servisini tavsiye ederiz.
*2 El freni çekildi ÷inde Õ ú Õk sürekli olarak yanar.
*3 Sistemde beklemede oldu ÷unda, Õ ú Õk yanar. Sistemde ar Õza varsa, Õ ú Õk yan Õp söner. Kap Õ Aç Õk Uyar Õ I ú Õ ÷ Õ7-32
*120 km/s Uyar Õ I ú Õ ÷ Õ
*17-32
*Dü úük Silecek Suyu Seviyesi Uyar Õ I ú Õ ÷ Õ7-32
*Lastik Bas Õnc Õ øzleme Sistemi Uyar Õ I ú Õ ÷ Õ
*17-32
(K Õrm Õz Õ)ANAHTAR Uyar Õ I ú Õ ÷ Õ
*17-32
(Amber)*Ak Õll Õ Fren Deste ÷i/Smart City Fren Deste ÷i (SBS/SCBS) Uyar Õ I ú Õ ÷ Õ7-32
(Amber)* ùeritten Ayr Õlma Uyar Õ Sistemi (LDWS) Uyar Õ I ú Õ ÷ Õ
*1*37-32
Otomatik Far Yükseklik Ayar Õ Ar Õzas Õ Gösterge I ú Õ ÷ Õ
*17-32
(Amber)*Uzun Far Kontrol Sistemi (HBC) Uyar Õ I ú Õ ÷ Õ
*17-32
(Amber)*Mazda Radar Sabit H Õz Kontrolü (MRCC) Uyar Õ I ú Õ ÷ Õ
*17-32
SinyalUyar Õ Lambalar ÕSayfa
*Baz Õ modellerde mevcuttur.
Page 193 of 689
4-43
Yolculuk S Õras Õnda
Gösterge Tablosu ve Ekran

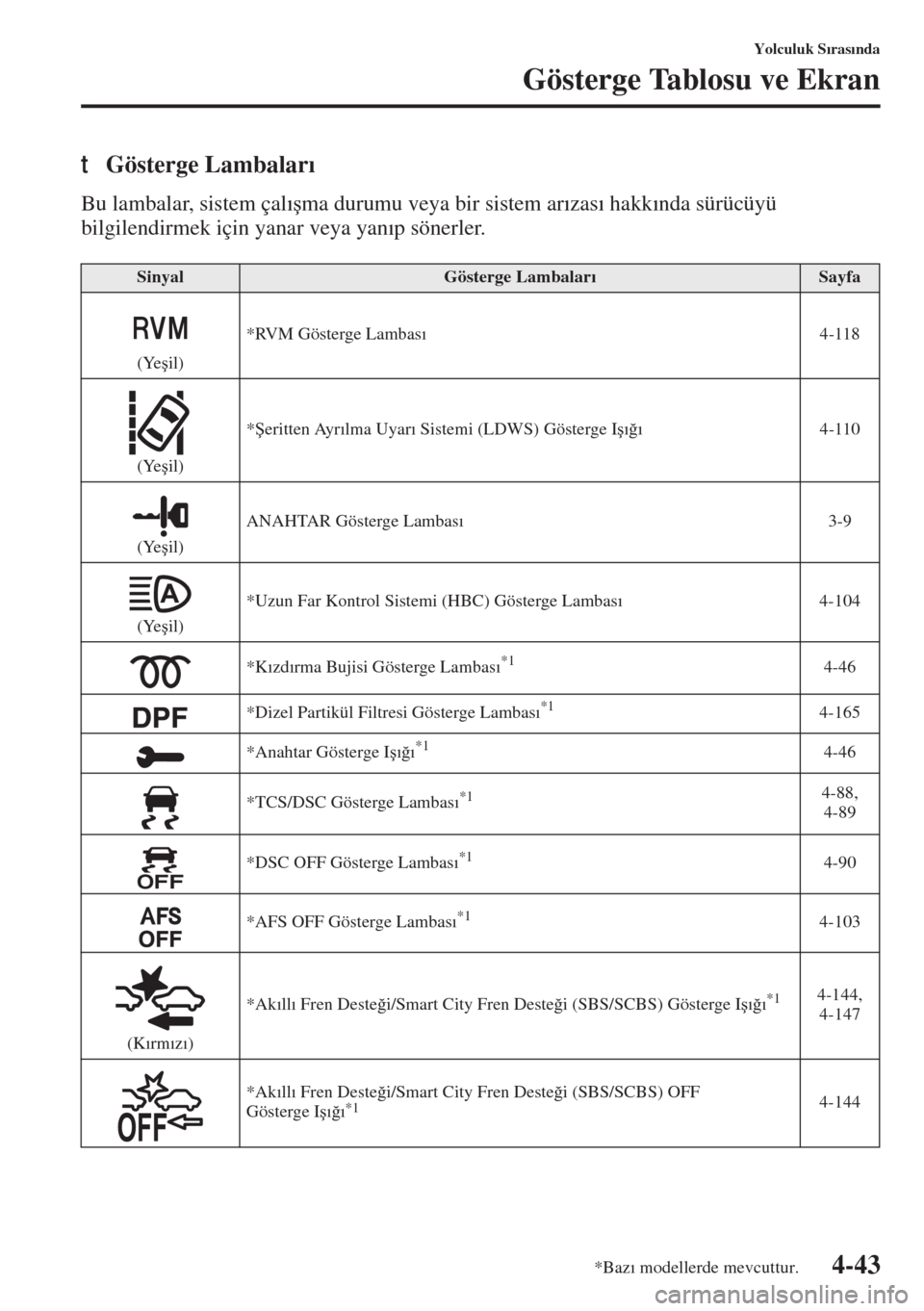

tGösterge Lambalar Õ
Bu lambalar, sistem çal Õ úma durumu veya bir sistem ar Õzas Õ hakk Õnda sürücüyü
bilgilendirmek için yanar veya yan Õp sönerler.
SinyalGösterge Lambalar ÕSayfa
(Ye úil)*RVM Gösterge Lambas Õ4-118
(Ye úil)* ùeritten Ayr Õlma Uyar Õ Sistemi (LDWS) Gösterge I ú Õ ÷ Õ4-110
(Ye úil)ANAHTAR Gösterge Lambas Õ3-9
(Ye úil)*Uzun Far Kontrol Sistemi (HBC) Gösterge Lambas Õ4-104
*K Õzd Õrma Bujisi Gösterge Lambas Õ
*14-46
*Dizel Partikül Filtresi Gösterge Lambas Õ
*14-165
*Anahtar Gösterge I ú Õ ÷ Õ
*14-46
*TCS/DSC Gösterge Lambas Õ
*14-88,
4-89
*DSC OFF Gösterge Lambas Õ
*14-90
*AFS OFF Gösterge Lambas Õ
*14-103
(K Õrm Õz Õ)*Ak Õll Õ Fren Deste ÷i/Smart City Fren Deste ÷i (SBS/SCBS) Gösterge I ú Õ ÷ Õ
*14-144,
4-147
*Ak Õll Õ Fren Deste ÷i/Smart City Fren Deste ÷i (SBS/SCBS) OFF
Gösterge I ú Õ ÷ Õ
*14-144
*Baz Õ modellerde mevcuttur.
Page 194 of 689
4-44
Yolculuk S Õras Õnda
Gösterge Tablosu ve Ekran

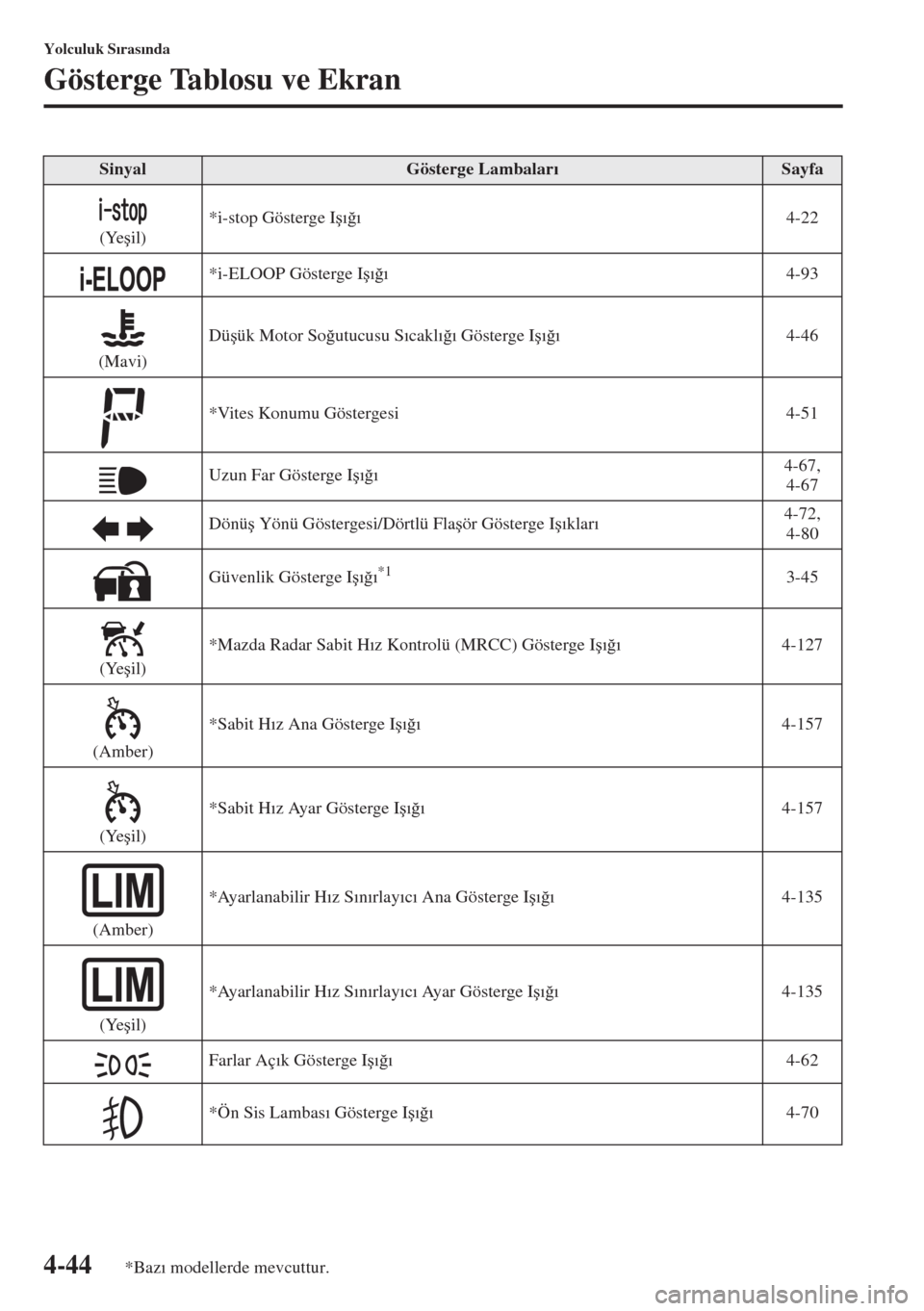

(Ye úil)*i-stop Gösterge I ú Õ ÷ Õ4-22
*i-ELOOP Gösterge I ú Õ ÷ Õ4-93
(Mavi)Dü úük Motor So ÷utucusu S Õcakl Õ ÷ Õ Gösterge I ú Õ ÷ Õ4-46
*Vites Konumu Göstergesi 4-51
Uzun Far Gösterge I ú Õ ÷ Õ4-67,
4-67
Dönü ú Yönü Göstergesi/Dörtlü Fla úör Gösterge I ú Õklar Õ4-72,
4-80
Güvenlik Gösterge I ú Õ ÷ Õ
*13-45
(Ye úil)*Mazda Radar Sabit H Õz Kontrolü (MRCC) Gösterge I ú Õ ÷ Õ4-127
(Amber)*Sabit H Õz Ana Gösterge I ú Õ ÷ Õ4-157
(Ye úil)*Sabit H Õz Ayar Gösterge I ú Õ ÷ Õ4-157
(Amber)*Ayarlanabilir H Õz S Õn Õrlay Õc Õ Ana Gösterge I ú Õ ÷ Õ4-135
(Ye úil)*Ayarlanabilir H Õz S Õn Õrlay Õc Õ Ayar Gösterge I ú Õ ÷ Õ4-135
Farlar Aç Õk Gösterge I ú Õ ÷ Õ4-62
*Ön Sis Lambas Õ Gösterge I ú Õ ÷ Õ4-70
SinyalGösterge Lambalar ÕSayfa
*Baz Õ modellerde mevcuttur.
Page 195 of 689
4-45
Yolculuk S Õras Õnda
Gösterge Tablosu ve Ekran

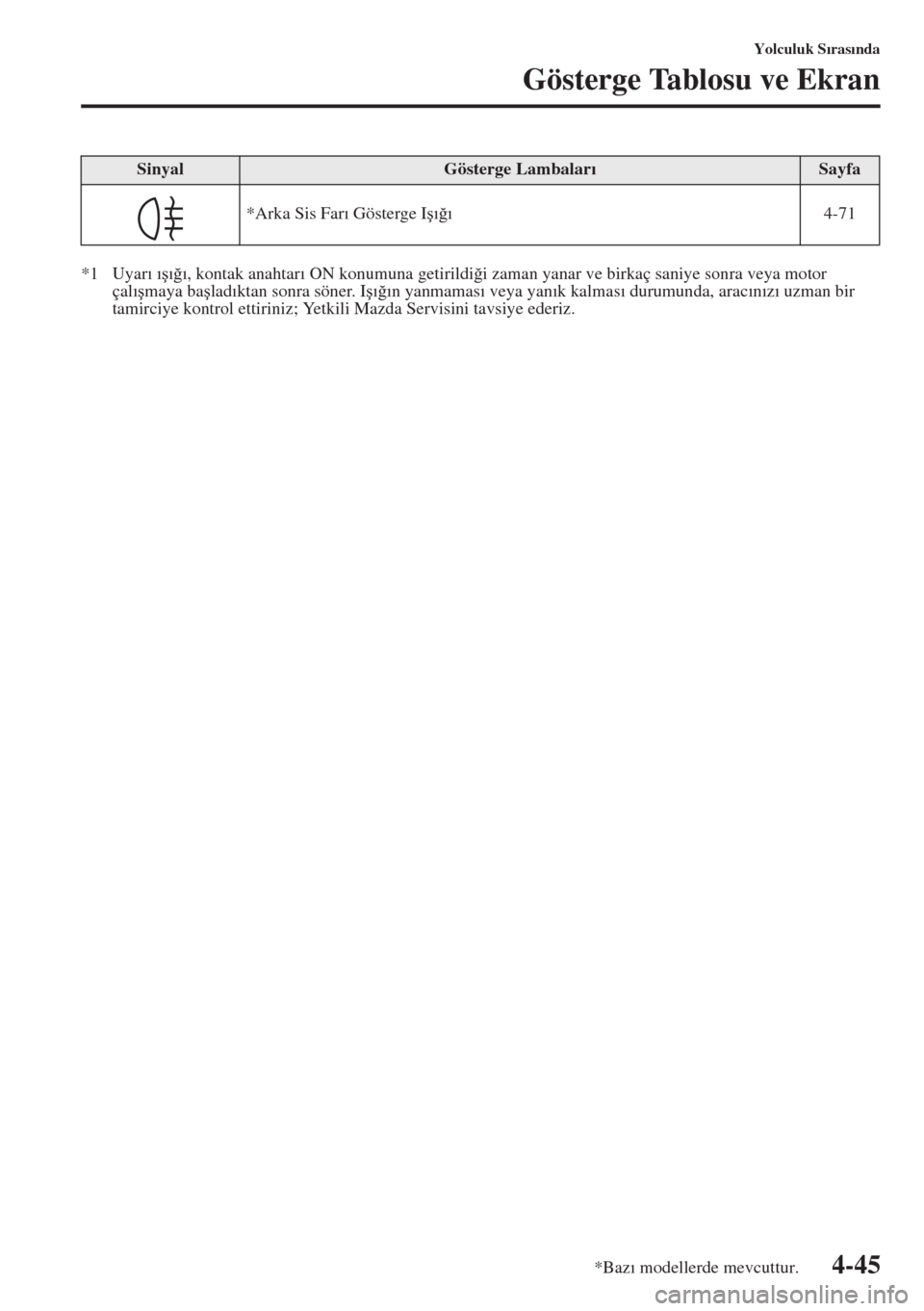

*1 Uyar Õ Õ ú Õ ÷ Õ, kontak anahtar Õ ON konumuna getirildi ÷i zaman yanar ve birkaç saniye sonra veya motor
çal Õ úmaya ba úlad Õktan sonra söner. I ú Õ ÷ Õn yanmamas Õ veya yan Õk kalmas Õ durumunda, arac Õn Õz Õ uzman bir
tamirciye kontrol ettiriniz; Yetkili Mazda Servisini tavsiye ederiz.*Arka Sis Far Õ Gösterge I ú Õ ÷ Õ4-71
SinyalGösterge Lambalar ÕSayfa
*Baz Õ modellerde mevcuttur.
Page 196 of 689
4-46
Yolculuk S Õras Õnda
Gösterge Tablosu ve Ekran
tAnahtar Gösterge I ú Õ ÷ Õ*
Kontak anahtar Õ ON konumuna
al Õnd Õ ÷ Õnda, uyar Õ Õ ú Õ ÷ Õ yanar ve birkaç
saniye sonra söner.
I ú Õk sürekli yan Õyorsa
Anahtar gösterge Õ ú Õ ÷ Õ, önceden ayarl Õ
bak Õm zaman Õ geldi ÷inde yanar. øçeri ÷i
teyit edin ve bak Õm Õ gerçekle útirin.
Sayfa 6-15’deki Bak Õm Ekran Õ
bölümüne bak Õn Õz.
Ya n Õp sönerken (SKYACTIV-D 2.2)
Su ay Õr Õc Õs Õ yak Õttaki suyu ay Õr Õr.
Bu filtrede su birikmesi halinde uyar Õ Õ ú Õ ÷ Õ
yan Õp söner. Bu durumda mümkün olan
en k Õsa süre içerisinde Yetkili Mazda
Servisi’ne ba úvurman Õz Õ tavsiye ederiz.
tDü úük Motor So ÷utma Suyu
S Õcakl Õ ÷ Õ Gösterge I ú Õ ÷ Õ (Mavi)
Motor so ÷utucu s Õcakl Õ ÷ Õ dü úükse Õ ú Õk
sürekli yanar ve motor Õs Õnd Õktan
sonra söner.
Motor yeteri kadar Õs Õnd Õktan sonra, dü úük
motor so ÷utma suyu s Õcakl Õ ÷ Õ gösterge
Õ ú Õ ÷ Õ yanmaya devam ederse, bu durum
s Õcakl Õk sensöründe bir ar Õza olabilece ÷i
anlam Õna gelir. Yetkili Mazda Servisi’ne
ba úvurman Õz Õ öneririz.
tIs Õtma Bujisi Gösterge I ú Õ ÷ Õ
(SKYACTIV-D 2.2)
Bu uyar Õ Õ ú Õ ÷ Õ, Kontak anahtar Õ ON
konumundayken yanabilir.
Is Õtma bujileri Õs Õnd Õ ÷ Õnda Õ ú Õk söner.
Is Õtma bujileri Õs Õnd Õktan sonra motor
çal Õ úm Õyorken kontak uzun süre aç Õk
b Õrak Õl Õrsa, Õs Õtma bujileri tekrar Õs Õnarak
Õs Õtma bujisi gösterge lambas Õn Õn
yanmas Õna neden olabilir.
*Baz Õ modellerde mevcuttur.

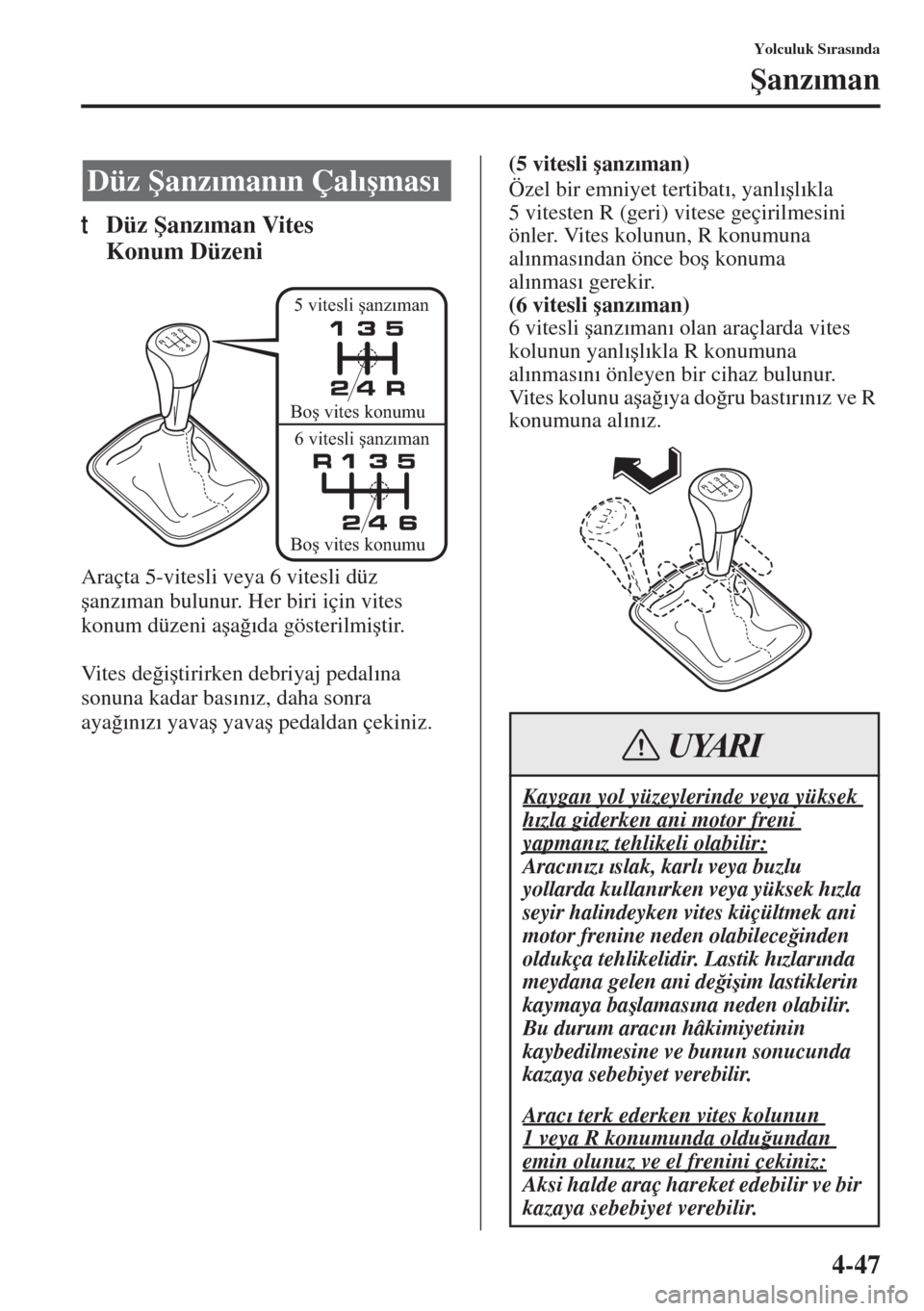

Page 197 of 689
4-47
Yolculuk S Õras Õnda
ùanz Õman
tDüz ùanz Õman Vites
Konum Düzeni
Araçta 5-vitesli veya 6 vitesli düz
úanz Õman bulunur. Her biri için vites
konum düzeni a úa ÷ Õda gösterilmi útir.
Vites de ÷i útirirken debriyaj pedal Õna
sonuna kadar bas Õn Õz, daha sonra
aya ÷ Õn Õz Õ yava ú yava ú pedaldan çekiniz.(5 vitesli úanz Õman)
Özel bir emniyet tertibat Õ, yanl Õ úl Õkla
5 vitesten R (geri) vitese geçirilmesini
önler. Vites kolunun, R konumuna
al Õnmas Õndan önce bo ú konuma
al Õnmas Õgerekir.
(6 vitesli úanz Õman)
6 vitesli úanz Õman Õ olan araçlarda vites
kolunun yanl Õ úl Õkla R konumuna
al Õnmas Õn Õ önleyen bir cihaz bulunur.
Vites kolunu a úa ÷ Õya do ÷ru bast Õr Õn
Õz ve R
konumuna al Õn Õz.
Düz ùanz Õman Õn Çal Õ úmas Õ
5 vitesli şanzıman
6 vitesli şanzıman Boş vites konumu
BoÅŸ vites konumu
Kaygan yol yüzeylerinde veya yüksek
h Õzla giderken ani motor freni
yapman Õz tehlikeli olabilir:
Arac Õn Õz Õ Õslak, karl Õ veya buzlu
yollarda kullan Õrken veya yüksek h Õzla
seyir halindeyken vites küçültmek ani
motor frenine neden olabilece ÷inden
oldukça tehlikelidir. Lastik h Õzlar Õnda
meydana gelen ani de ÷i úim lastiklerin
kaymaya ba úlamas Õna neden olabilir.
Bu durum arac Õn hâkimiyetinin
kaybedilmesine ve bunun sonucunda
kazaya sebebiyet verebilir.
Arac Õ terk ederken vites kolunun
1 veya R konumunda oldu ÷undan
emin olunuz ve el frenini çekiniz:
Aksi halde araç hareket edebilir ve bir
kazaya sebebiyet verebilir.
UYARI
Page 198 of 689
4-48
Yolculuk S Õras Õnda
ùanz Õman

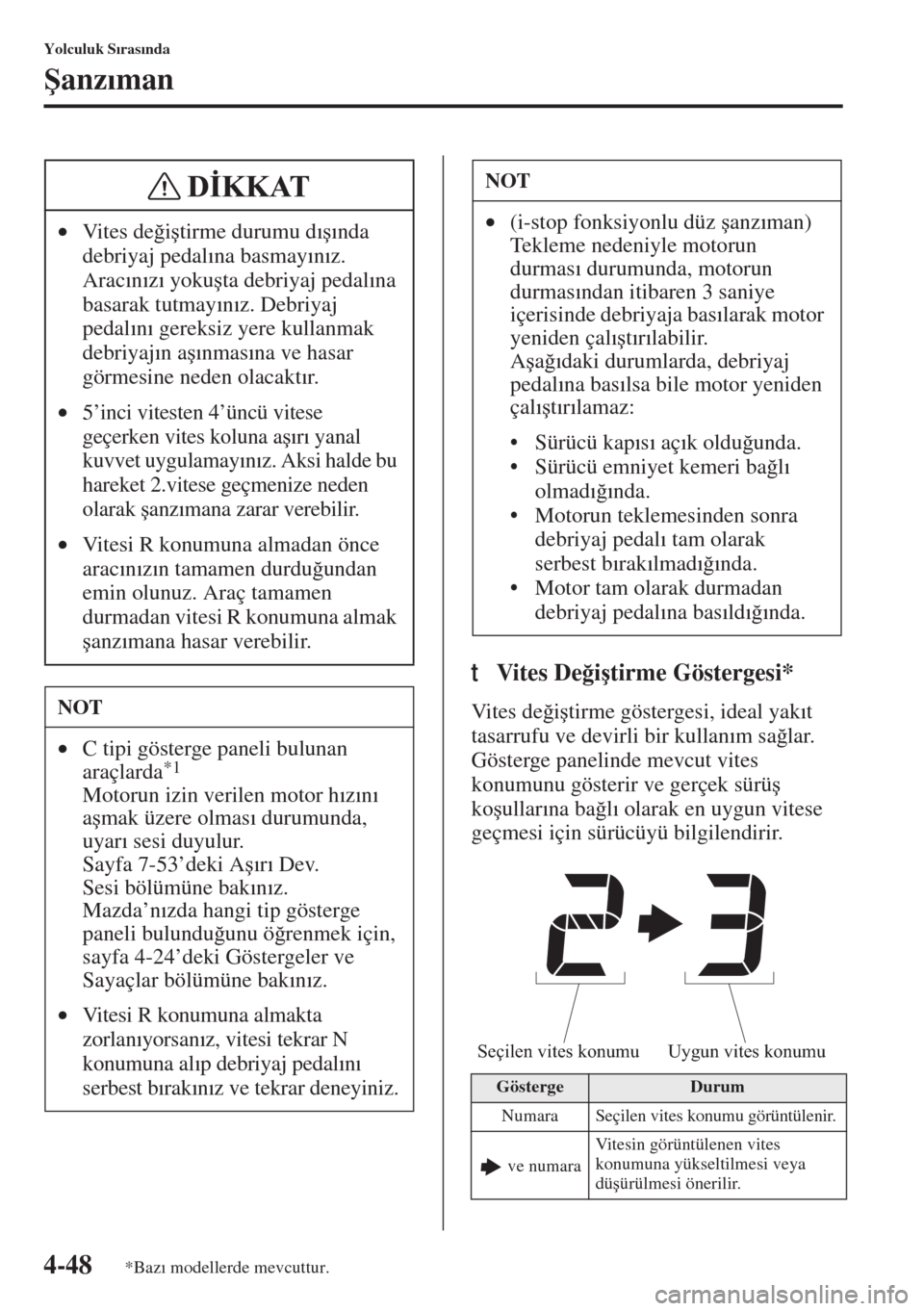

tVites De ÷i útirme Göstergesi*
Vi t e s d e ÷i útirme göstergesi, ideal yak Õt
tasarrufu ve devirli bir kullan Õm sa ÷lar.
Gösterge panelinde mevcut vites
konumunu gösterir ve gerçek sürü ú
ko úullar Õna ba ÷l Õ olarak en uygun vitese
geçmesi için sürücüyü bilgilendirir. •Vi t e s d e ÷i útirme durumu d Õ ú Õnda
debriyaj pedal Õna basmay Õn Õz.
Arac Õn Õz Õ yoku úta debriyaj pedal Õna
basarak tutmay Õn Õz. Debriyaj
pedal Õn Õ gereksiz yere kullanmak
debriyaj Õn a ú Õnmas Õna ve hasar
görmesine neden olacakt Õr.
•5’inci vitesten 4’üncü vitese
geçerken vites koluna a ú Õr Õ yanal
kuvvet uygulamay Õn Õz. Aksi halde bu
hareket 2.vitese geçmenize neden
olarak úanz Õmana zarar verebilir.
•Vitesi R konumuna almadan önce
arac Õn Õz Õn tamamen durdu ÷undan
emin olunuz. Araç tamamen
durmadan vitesi R konumuna almak
úanz Õmana hasar verebilir.
NOT
•C tipi gösterge paneli bulunan
araçlarda*1
Motorun izin verilen motor h Õz Õn Õ
a úmak üzere olmas Õ durumunda,
uyar Õ sesi duyulur.
Sayfa 7-53’deki A ú Õr Õ Dev.
Sesi bölümüne bak Õn Õz.
Mazda’n Õzda hangi tip gösterge
paneli bulundu ÷unu ö ÷renmek için,
sayfa 4-24’deki Göstergeler ve
Sayaçlar bölümüne bak Õn Õz.
•Vitesi R konumuna almakta
zorlan Õyorsan Õz, vitesi tekrar N
konumuna al Õp debriyaj pedal Õn Õ
serbest b Õrak Õn Õz ve tekrar deneyiniz.
NOT
•(i-stop fonksiyonlu düz úanz Õman)
Tekleme nedeniyle motorun
durmas Õ durumunda, motorun
durmas Õndan itibaren 3 saniye
içerisinde debriyaja bas Õlarak motor
yeniden çal Õ út Õr Õlabilir.
A úa ÷ Õdaki durumlarda, debriyaj
pedal Õna bas Õlsa bile motor yeniden
çal Õ út Õr Õlamaz:
• Sürücü kap Õs Õ aç Õk oldu ÷unda.
• Sürücü emniyet kemeri ba ÷l Õ
olmad Õ ÷ Õnda.
• Motorun teklemesinden sonra
debriyaj pedal Õ tam olarak
serbest b Õrak Õlmad Õ ÷ Õnda.
• Motor tam olarak durmadan
debriyaj pedal Õna bas Õld Õ ÷ Õnda.
GöstergeDurum
Numara Seçilen vites konumu görüntülenir.
ve numaraVitesin görüntülenen vites
konumuna yükseltilmesi veya
dü úürülmesi önerilir.
Seçilen vites konumu Uygun vites konumu
*Baz Õ modellerde mevcuttur.
Page 199 of 689
4-49
Yolculuk S Õras Õnda
ùanz Õman

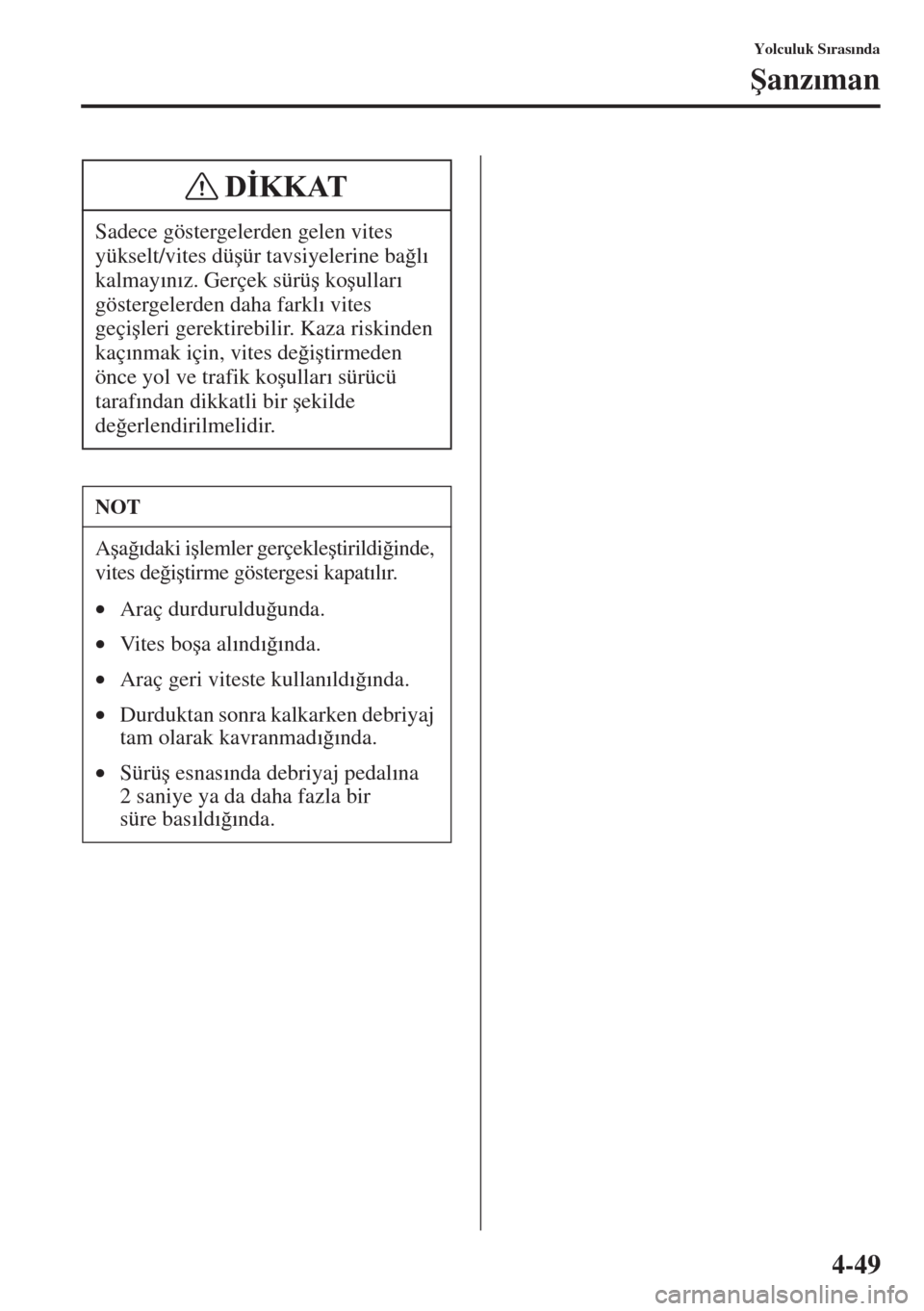

Sadece göstergelerden gelen vites
yükselt/vites dü úür tavsiyelerine ba ÷l Õ
kalmay Õn Õz. Gerçek sürü ú ko úullar Õ
göstergelerden daha farkl Õ vites
geçi úleri gerektirebilir. Kaza riskinden
kaç Õnmak için, vites de ÷i útirmeden
önce yol ve trafik ko úullar Õ sürücü
taraf Õndan dikkatli bir úekilde
de ÷erlendirilmelidir.
NOT
A úa ÷ Õdaki i úlemler gerçekle útirildi ÷inde,
vites de ÷i útirme göstergesi kapat Õl Õr.
•Araç durduruldu ÷unda.
•Vites bo úa al Õnd Õ ÷ Õnda.
•Araç geri viteste kullan Õld Õ ÷ Õnda.
•Durduktan sonra kalkarken debriyaj
tam olarak kavranmad Õ ÷ Õnda.
•Sürü ú esnas Õnda debriyaj pedal Õna
2 saniye ya da daha fazla bir
süre bas Õld Õ ÷ Õnda.
Page 200 of 689
4-50
Yolculuk S Õras Õnda
ùanz Õman

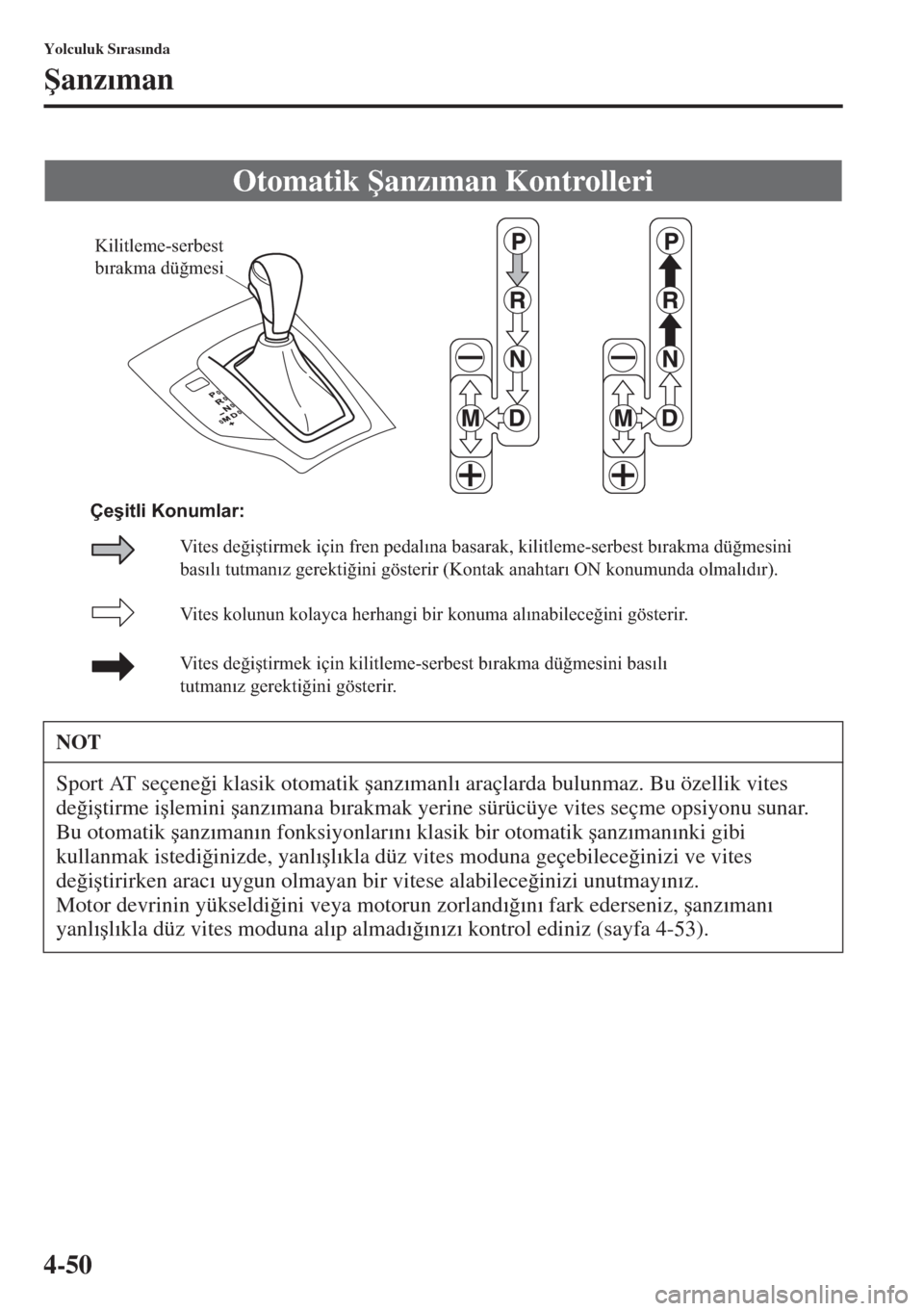

Otomatik ùanz Õman Kontrolleri
NOT
Sport AT seçene ÷i klasik otomatik úanz Õmanl Õ araçlarda bulunmaz. Bu özellik vites
de ÷i útirme i úlemini úanz Õmana b Õrakmak yerine sürücüye vites seçme opsiyonu sunar.
Bu otomatik úanz Õman Õn fonksiyonlar Õn Õ klasik bir otomatik úanz Õman Õnki gibi
kullanmak istedi ÷inizde, yanl Õ úl Õkla düz vites moduna geçebilece ÷inizi ve vites
de ÷i útirirken arac Õ uygun olmayan bir vitese alabilece ÷inizi unutmay Õn Õz.
Motor devrinin yükseldi ÷ini veya motorun zorland Õ ÷ Õn Õ fark ederseniz, úanz Õman Õ
yanl Õ úl Õkla düz vites moduna al Õp almad Õ ÷ Õn Õz Õ kontrol ediniz (sayfa 4-53).
Kilitleme-serbest
bırakma düğmesi
Vites kolunun kolayca herhangi bir konuma alınabileceğini gösterir.
Vites değiştirmek için kilitleme-serbest bırakma düğmesini basılı
tutmanız gerektiğini gösterir.
Vites değiştirmek için fren pedalına basarak, kilitleme-serbest bırakma düğmesini
basılı tutmanız gerektiğini gösterir (Kontak anahtarı ON konumunda olmalıdır).
Çeşitli Konumlar:
