Beim Fahren
Anlassen und Abstellen des Motors
(Automatikgetriebe)
Das Fahrzeug wurde auf einer starken Steigung angehalten.
Das Lenkrad be ¿ ndet sich bei still stehendem Fahrzeug nicht in der Geradeausstellung.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Die Rußpartikel werden mit dem Diesel-Partikel-Filter (DPF) entfernt.
Die Kraftstoffeinspritzlernfunktion wird ausgeführt. (Die i-stop-Kontrollleuchte (grün)
wird ausgeschaltet, wenn die Fahrzeuggeschwindigkeit vor dem Anhalten auf unter ca.
10 km/h abfällt und die Kraftstoffeinspritzlernfunktion bei stillstehendem Fahrzeug
ausgeführt wird.)
HINWEIS
Unter den folgenden Umständen muss etwas gewartet werden, bis der Motor
abgestellt werden kann
Die Batterie hat sich aus irgendeinem Grund entladen, wie langzeitige
Nichtverwendung des Fahrzeugs.
Die Umgebungstemperatur ist hoch oder niedrig.
Nach dem Lösen der Batterieklemmen, wie z.B. zum Austauschen der Batterie.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2) Nach dem Entfernen der Rußpartikel mit dem Diesel-Partikel-Filter (DPF).
Der Motor wird nicht wieder gestartet
Falls bei abgestelltem Motor die folgenden Bedienungen vorgenommen wurden, wird der
Motor aus Sicherheitsgründen nicht mehr erneut gestartet. Lassen Sie in einem solchen
Fall den Motor normal an.
Geöffnete Motorhaube.
(Modell für Europa) Der Fahrersicherheitsgurt ist nicht angelegt und die Fahrertür ist geöffnet.
(Außer Modell für Europa)
(Schaltgetriebe)
In einer anderen Schalthebelposition als der Neutralposition ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
(Automatikgetriebe) In der Wählhebelposition “D” oder “M” (nicht zweite Stufe
fest) ist der Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
Der Motor wird nur für kurze Zeit abgestellt oder die Zeit bis zum nächsten
Abstellen des Motors ist lang
Die Umgebungstemperatur ist hoch oder niedrig.
Die Batterie ist erschöpft.
Die Stromaufnahme durch die elektrischen Fahrzeugkomponenten ist hoch.
Page 172 of 807
4–19
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
Nach dem Abstellen wird der Motor erneut automatisch angelassen
Der Motor wird unter den folgenden Bedingungen automatisch erneut angelassen.
Der i-stop OFF-Schalter wird gedrückt gehalten, bis ein akustisches Signal ertönt.
Die Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position gestellt ist.
(Automatische Klimaanlage)
Der Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON)
eingestellt.
Die Innenraumtemperatur weicht stark von der Regeltemperatur der Klimaanlage ab.
Auf einem Gefälle wird die Bremse etwas gelockert, so dass sich das Fahrzeug zu
bewegen beginnt.
Seit dem Abstellen des Motors sind zwei Minuten verstrichen.
Die Batterie ist erschöpft.
(Automatikgetriebe)
Das Gaspedal wird betätigt, wenn sich der Wählhebel in der Position “D” oder “M”
(nicht zweite Stufe fest) be ¿ ndet.
Der Wählhebel wird in die Position R gestellt.
Der Wählhebel wird von der Position “N” oder “P” in die Position “D” oder “M”
(nicht zweite Stufe fest) umgeschaltet.
Das Lenkrad wird betätigt, wenn sich der Wählhebel in der Position “D” oder “M”
(nicht zweite Stufe fest) be ¿ ndet.
Der Wählhebel be ¿ ndet sich in der Position “M” und die zweite Stufe fest ist
gewählt
(Außer Modell für Europa)
(Schaltgetriebe)
In der Neutralposition des Schalthebels ist der Fahrersicherheitsgurt nicht angelegt
und die Fahrertür ist geöffnet.
(Automatikgetriebe)
In der Position “N” oder “P” des Wählhebels ist der Fahrersicherheitsgurt nicht
angelegt und die Fahrertür ist geöffnet.
Page 173 of 807
4–20
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
Der Wählhebel wird bei abgestelltem Motor (Automatikgetriebe) betätigt
Falls der Wählhebel von der Position “D” oder “M” (nicht zweite Stufe fest) bei
abgestelltem Motor in die Position “N” oder “P” gestellt wird, wird der Motor nicht mehr
erneut gestartet, selbst wenn das Bremspedal losgelassen wird. Der Motor startet erneut,
wenn das Bremspedal erneut gedrückt oder der Wählhebel in die Position “D”, “M” (nicht
zweite Stufe fest) oder “R” gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal
beim Umschalten des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)
(Modell für Europa) Falls der Wählhebel von der Position “D” oder “M” (nicht zweite Stufe fest) in die
Position “N” oder “P” gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und
die Fahrertür geöffnet ist, wird der Motor nicht mehr erneut gestartet. Lassen Sie den
Motor normal an.
(Außer Modell für Europa) Falls der Wählhebel von der Position “D” oder “M” (nicht zweite Stufe fest) in die
Position “N” oder “P” gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und
die Fahrertür geöffnet ist, wird der Motor erneut gestartet.
Gelöste Batterieklemmen
Nach dem Lösen der Batterieklemmen ist es möglich, dass der Motor nicht abgestellt
wird. Außerdem ist nach dem Ersetzen der Batterie eine Kontrolle der i-stop-Funktionen
notwendig. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
i-stop-Warnleuchte (gelb)/i-stop-Kontrollleuchte (grün)
Zur Gewährleistung eines sicheren und komfortablen Fahrzeugbetriebs überwacht das
i-stop-System dauernd die Bedienungen des Fahrers, den Zustand des Fahrzeuginnenraums
und der Außenseite und den Betriebszustand des Fahrzeugs und informiert den Fahrer mit
der i-stop-Warnleuchte (gelb) und der i-stop-Kontrollleuchte (grün) über die verschiedenen
Vorsichtsmaßnahmen und Warnungen.
HINWEIS
Bei Fahrzeugen mit einer mittleren Anzeige wird der i-stop-Betriebszustand in der
Kraftstoffüberwachungsanzeige angezeigt.
Siehe “Statusanzeige” auf Seite 4-112 .
Page 174 of 807
4–21
Beim Fahren
Anlassen und Abstellen des Motors

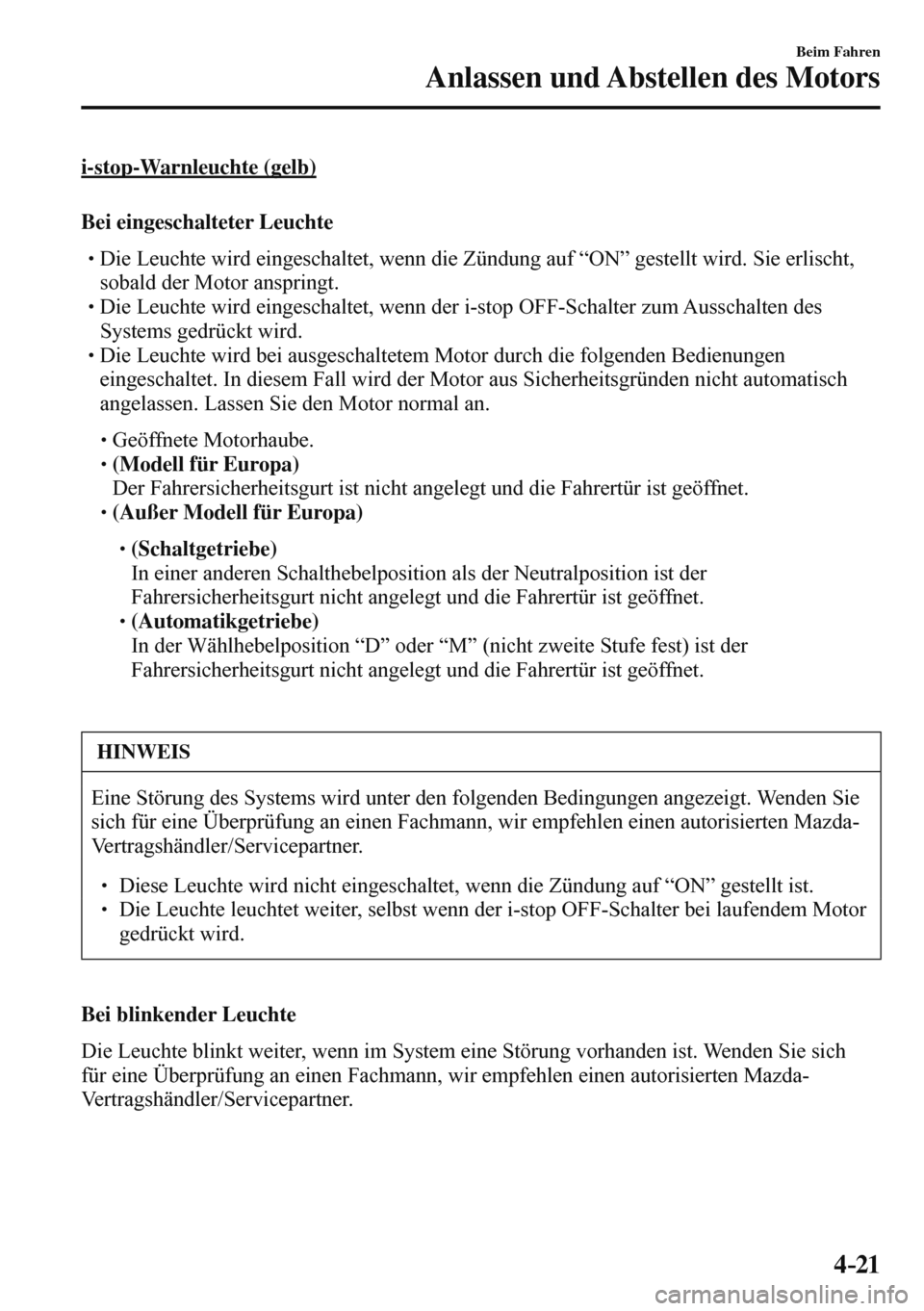

i-stop-Warnleuchte (gelb)
Bei eingeschalteter Leuchte
Die Leuchte wird eingeschaltet, wenn die Zündung auf “ON” gestellt wird. Sie erlischt,
sobald der Motor anspringt.
Die Leuchte wird eingeschaltet, wenn der i-stop OFF-Schalter zum Ausschalten des
Systems gedrückt wird.
Die Leuchte wird bei ausgeschaltetem Motor durch die folgenden Bedienungen
eingeschaltet. In diesem Fall wird der Motor aus Sicherheitsgründen nicht automatisch
angelassen. Lassen Sie den Motor normal an.
Geöffnete Motorhaube.
(Modell für Europa)
Der Fahrersicherheitsgurt ist nicht angelegt und die Fahrertür ist geöffnet.
(Außer Modell für Europa)
(Schaltgetriebe)
In einer anderen Schalthebelposition als der Neutralposition ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
(Automatikgetriebe)
In der Wählhebelposition “D” oder “M” (nicht zweite Stufe fest) ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
HINWEIS
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Leuchte leuchtet weiter, selbst wenn der i-stop OFF-Schalter bei laufendem Motor
gedrückt wird.
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Page 175 of 807
4–22
Beim Fahren
Anlassen und Abstellen des Motors
i-stop-Kontrollleuchte (grün)
Bei eingeschalteter Leuchte
Die Leuchte wird bei abgestelltem Motor ein- und beim erneuten Anlassen des Motors
ausgeschaltet.
(Außer Modell für Europa)
Die Leuchte wird eingeschaltet, wenn die Bedingungen zum Abstellen des Motors
während der Fahrt erfüllt sind.
Bei blinkender Leuchte
(Schaltgetriebe)
Die Leuchte blinkt, wenn der Schalthebel bei abgestelltem Motor in eine andere Position
als die Neutralposition gestellt wird, um den Fahrer darauf aufmerksam zu machen, dass
der Motor abgestellt ist.
(SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der Motor
automatisch angelassen und die Leuchte wird ausgeschaltet.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Durch Drücken des Kupplungspedals startet der Motor automatisch und die Leuchte wird
ausgeschaltet.
(Modell für Europa)
Die Leuchte blinkt, falls die Fahrertür bei abgestelltem Motor geöffnet wird, um den
Fahrer darauf aufmerksam zu machen dass der Leerlauf des Motors abgestellt ist. Sie
wird beim Schließen der Fahrertür ausgeschaltet.
Falls bei ausgeschaltetem Leerlauf der Motor wegen niedriger Batteriespannung erneut
angelassen wird, blinkt die i-stop-Kontrollleuchte (grün) im Armaturenbrett für ungefähr
3 Sekunden.
(Außer Modell für Europa)
(Automatikgetriebe)
Die Leuchte blinkt, falls das Fahrzeug angehalten wird, aber das Bremspedal mit
unzureichender Kraft betätigt wird. Drücken Sie das Bremspedal etwas stärker, weil die
Bremspedalkraft nicht ausreichend ist.
Page 176 of 807
4–23
Beim Fahren
Anlassen und Abstellen des Motors

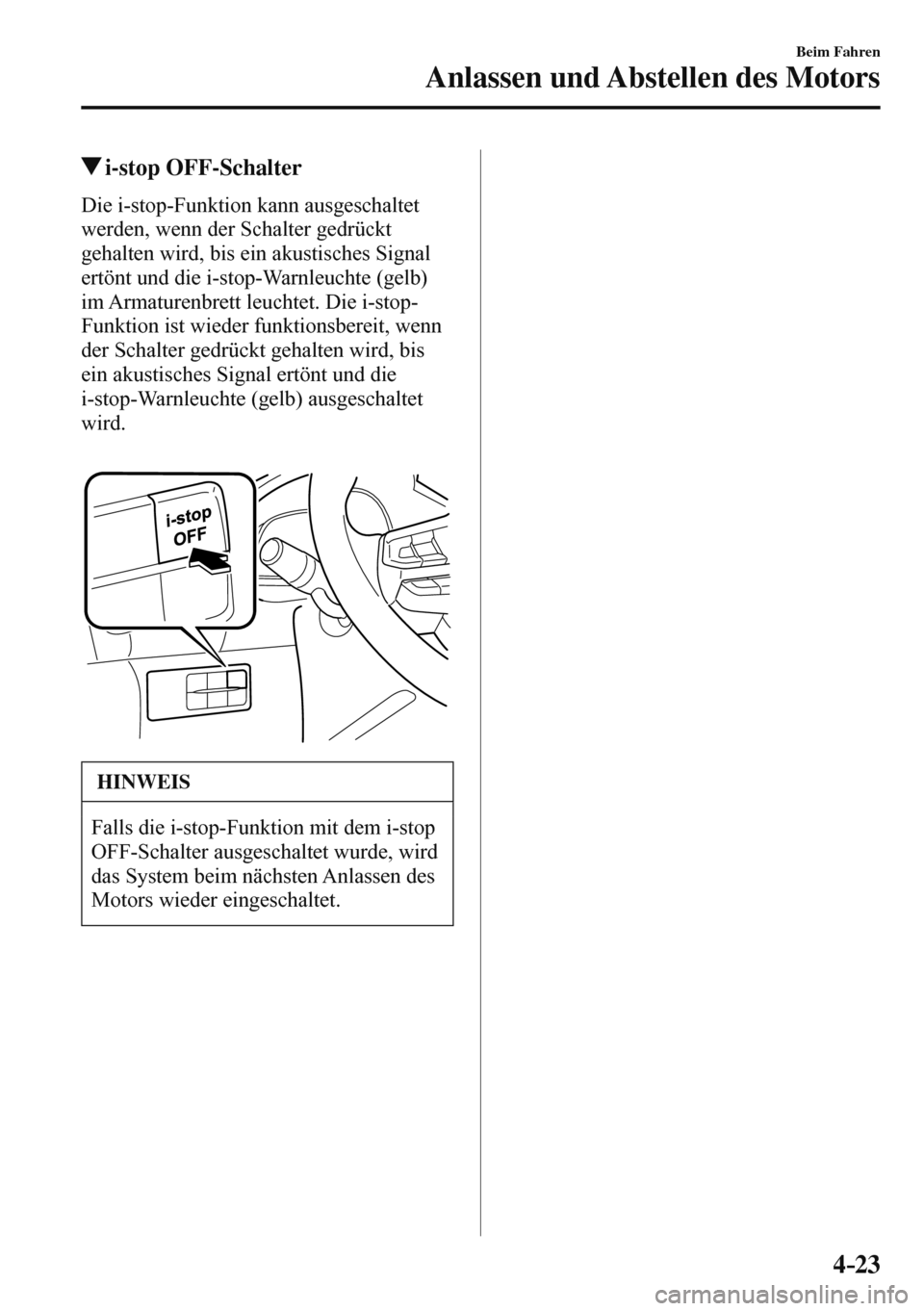

i-stop OFF-Schalter
Die i-stop-Funktion kann ausgeschaltet
werden, wenn der Schalter gedrückt
gehalten wird, bis ein akustisches Signal
ertönt und die i-stop-Warnleuchte (gelb)
im Armaturenbrett leuchtet. Die i-stop-
Funktion ist wieder funktionsbereit, wenn
der Schalter gedrückt gehalten wird, bis
ein akustisches Signal ertönt und die
i-stop-Warnleuchte (gelb) ausgeschaltet
wird.
HINWEIS
Falls die i-stop-Funktion mit dem i-stop
OFF-Schalter ausgeschaltet wurde, wird
das System beim nächsten Anlassen des
Motors wieder eingeschaltet.
Page 177 of 807
4–24
Beim Fahren
Anlassen und Abstellen des Motors
Rollschutzfunktion (Automatikgetriebe)
Fahrzeuge, die mit der i-stop-Funktion ausgerüstet sind, verfügen auch über eine
Rollschutzfunktion. Mit dieser Funktion wird ein Rollen des Fahrzeugs verhindert, wie
zum Beispiel beim Loslassen des Bremspedals an einer Steigung unter den folgenden
Bedingungen:
Beim Anhalten mit leerlaufendem Motor (verhindert ein Zurückrollen des Fahrzeugs)
Beim Anfahren (verhindert plötzliche Fahrzeugbewegungen wegen Kriechen)
Die Bremskraft wird automatisch angewendet, wenn das Bremspedal losgelassen und der
Motor angelassen wird.
Den Fuß vom Bremspedal
wegnehmenBremskraft aufrechterhalten
Motor erneut gestartet Beschleunigung
Page 178 of 807
4–25
Beim Fahren
Anlassen und Abstellen des Motors

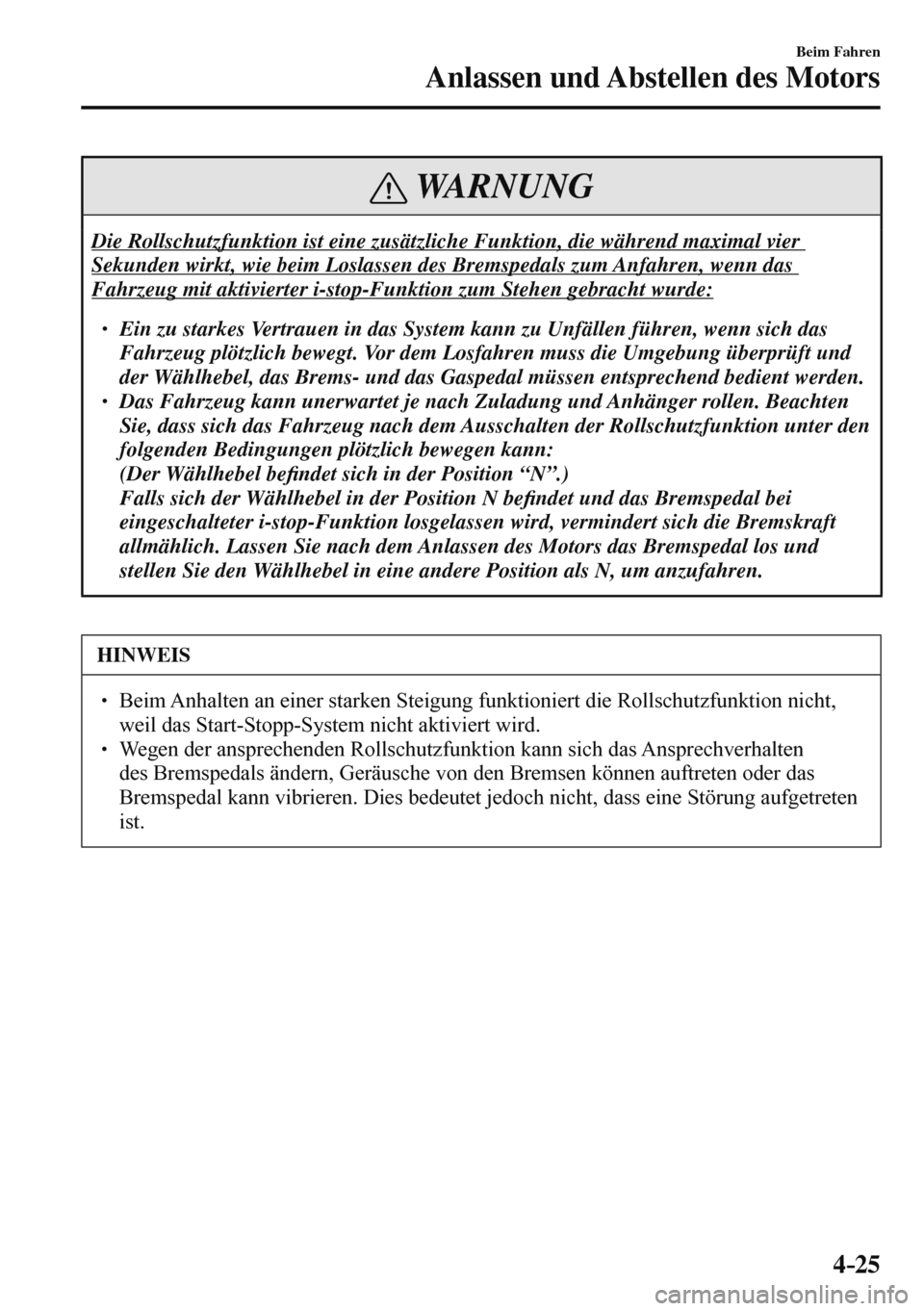

WARNUNG
Die Rollschutzfunktion ist eine zusätzliche Funktion, die während maximal vier
Sekunden wirkt, wie beim Loslassen des Bremspedals zum Anfahren, wenn das
Fahrzeug mit aktivierter i-stop-Funktion zum Stehen gebracht wurde:
Ein zu starkes Vertrauen in das System kann zu Unfällen führen, wenn sich das
Fahrzeug plötzlich bewegt. Vor dem Losfahren muss die Umgebung überprüft und
der Wählhebel, das Brems- und das Gaspedal müssen entsprechend bedient werden.
Das Fahrzeug kann unerwartet je nach Zuladung und Anhänger rollen. Beachten
Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion unter den
folgenden Bedingungen plötzlich bewegen kann:
(Der Wählhebel be ¿ ndet sich in der Position “N”.) Falls sich der Wählhebel in der Position N be ¿ ndet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Wählhebel in eine andere Position als N, um anzufahren.
HINWEIS
Beim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil das Start-Stopp-System nicht aktiviert wird.
Wegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten
des Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.
Page 179 of 807
4–26
Beim Fahren
Armaturenbrett und Anzeigen

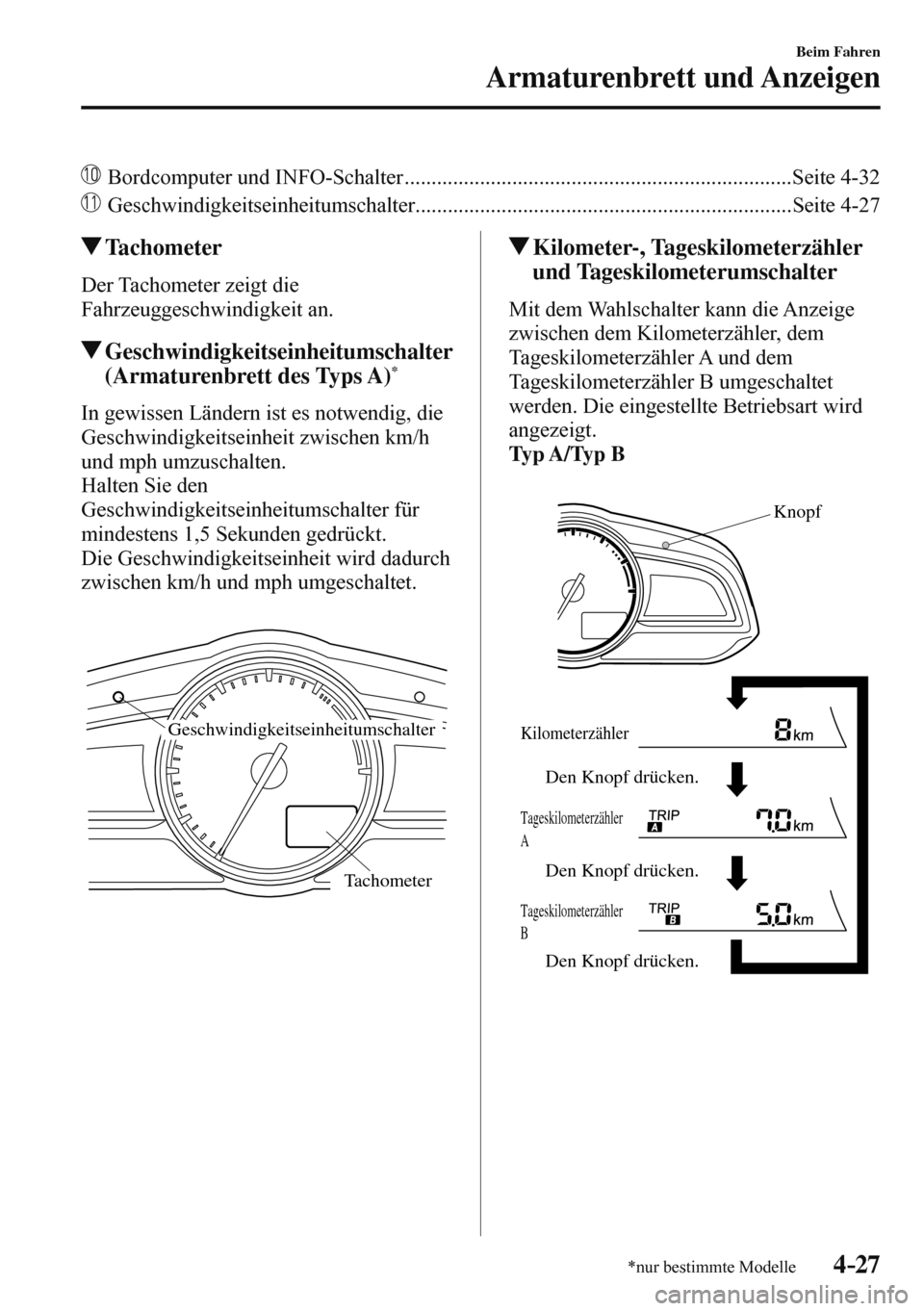

M e s s i n s t r u m e n t e
Typ A
Typ B
Typ C
Lenkradschalter (Digitaler Tachometer)
(analoger Tachometer (mit Drehzahlmesser))
(analoger Tachometer (ohne Drehzahlmesser))
nur bestimmte Modelle
Instrumente
Tachometer ............................................................................................................Seite 4-27
Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .......................Seite 4-27
Drehzahlmesser .....................................................................................................Seite 4-29
Kraftstoffstandanzeige ..........................................................................................Seite 4-30
Instrumentenbeleuchtungsregler ...........................................................................Seite 4-30
Außentemperaturanzeige ......................................................................................Seite 4-31
Geschwindigkeitskonstanthalteranzeige ...............................................................Seite 4-32
Multiinformationsanzeige .....................................................................................Seite 4-35
Active Driving-Anzeige ........................................................................................Seite 4-41
Page 180 of 807
4–27
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Bordcomputer und INFO-Schalter ........................................................................Seite 4-32
Geschwindigkeitseinheitumschalter......................................................................Seite 4-27
Tachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
Geschwindigkeitseinheitumschalter
(Armaturenbrett des Typs A) *
In gewissen Ländern ist es notwendig, die
Geschwindigkeitseinheit zwischen km/h
und mph umzuschalten.
Halten Sie den
Geschwindigkeitseinheitumschalter für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeitseinheit wird dadurch
zwischen km/h und mph umgeschaltet.
Tachometer
Geschwindigkeitseinheitumschalter
Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Mit dem Wahlschalter kann die Anzeige
zwischen dem Kilometerzähler, dem
Tageskilometerzähler A und dem
Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.
Typ A/Typ B
Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken.
Kilometerzähler
Tageskilometerzähler
A
Tageskilometerzähler
B
Knopf
