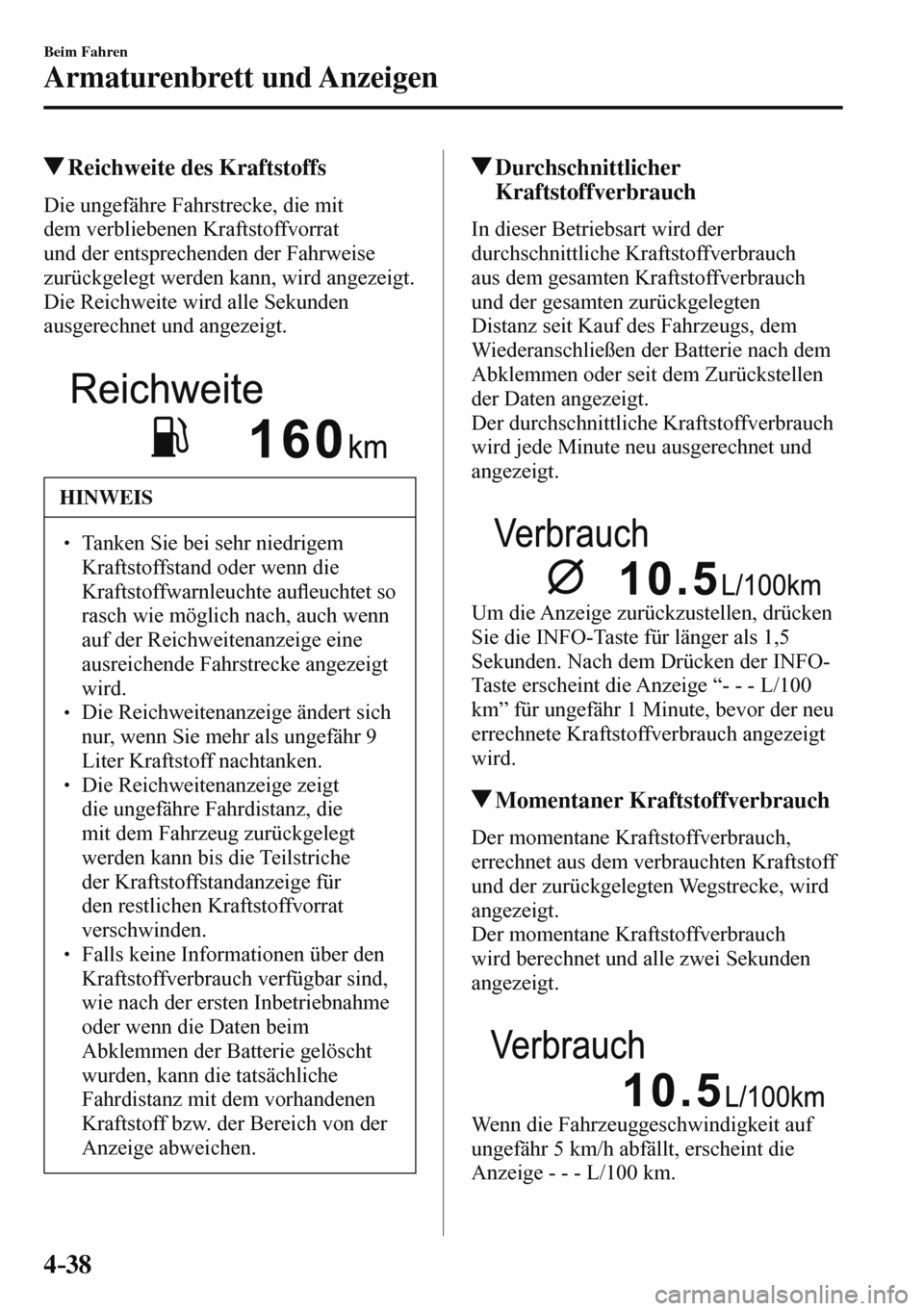

4–38
Beim Fahren
Armaturenbrett und Anzeigen
Reichweite des Kraftstoffs
Die ungefähre Fahrstrecke, die mit
dem verbliebenen Kraftstoffvorrat
und der entsprechenden der Fahrweise
zurückgelegt werden kann, wird angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.



HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige für
den restlichen Kraftstoffvorrat
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
Durchschnittlicher
Kraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt.
Der durchschnittliche Kraftstoffverbrauch
wird jede Minute neu ausgerechnet und
angezeigt.



Um die Anzeige zurückzustellen, drücken
Sie die INFO-Taste für länger als 1,5
Sekunden. Nach dem Drücken der INFO-
Taste erscheint die Anzeige “- - - L/100
km” für ungefähr 1 Minute, bevor der neu
errechnete Kraftstoffverbrauch angezeigt
wird.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane Kraftstoffverbrauch
wird berechnet und alle zwei Sekunden
angezeigt.



Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.


4–39
Beim Fahren
Armaturenbrett und Anzeigen
LDWS-Anzeige
Anzeige des gegenwärtigen Status.



Siehe “Spurhalteassistent (LDWS)” auf
Seite 4-127 .
Anzeige des aktiven
Spurhalteassistenten (LAS) und
des Spurhalteassistenten (LDWS)
Anzeige des Systemstatus.



Siehe aktiver Spurhalteassistent (LAS)
und Spurhalteassistent (LDWS) auf Seite
4-175 .
Geschwindigkeitskonstanthalteranzeige
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.





4–40
Beim Fahren
Armaturenbrett und Anzeigen
Warnung (Displayanzeige)
Eine Meldung wird angezeigt, um den Benutzer über den Systembetrieb und Störungen oder
Abweichungen zu informieren.
Falls die Warnleuchte eingeschaltet wird oder gleichzeitig blinkt oder ein Symbol auf der
Anzeige erscheint, kontrollieren Sie die für die Warnleuchte bzw. das Symbol betreffenden
Informationen. (Seite 4-45 )
Falls nur eine Meldung angezeigt wird, wird auf die in der Multiinformationsanzeige
gezeigte Meldung verwiesen. (Seite 7-50 )


4–41
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Active Driving-Anzeige *

optischer Empfänger Spiegel Kombinator

WARNUNG
Stellen Sie die Anzeigehelligkeit und die Position nur bei stillstehendem Fahrzeug ein:
Es ist gefährlich, während der Fahrt die Anzeigehelligkeit und die Position einzustellen,
weil durch Ablenkung ein Unfall verursacht werden kann.
VORSICHT
  Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von
Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt
werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen
entstehen.
  Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active
Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs
können Beschädigungen verursacht werden.
  Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch
verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen
verursacht werden.
  Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine
Kleber an der Staubschutzfolie/am optischen Empfänger an, weil Störungen verursacht
werden können.
  Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor
abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige
schwierig abzulesen ist.
  Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch
können Beschädigungen verursacht werden.


4–42
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  Mit einer polarisierten Sonnenbrille kann es schwierig sein, die Anzeige zu lesen.
Nehmen Sie die polarisierte Sonnenbrille ab oder erhöhen Sie die Helligkeit der
Anzeige.
  Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger
Batteriespannung kann die Einstellposition abweichen.
  Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch WettereinÀ üsse,
wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
  Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb
genommen werden.


4–43
Beim Fahren
Armaturenbrett und Anzeigen
Auf der Active Driving-Anzeige können die folgenden Informationen abgelesen werden:


 Betriebsbedingungen und Warnungen des Toter-Winkel-Assistenten (BSM)
 Siehe Toter-Winkel-Assistent (BSM) auf Seite 4-134 .



 Warnungen des Abstandsführungssystems (DRSS)
 Siehe “Abstandsführungssystem (DRSS)” auf Seite 4-148 .



 Warnungen der Verkehrszeichenerkennung (TSR)
 Siehe “Verkehrszeichenerkennung (TSR)” auf Seite 4-141 .



 Betriebsbedingungen und Warnungen des Mazda Radar Cruise Control-Systems (MRCC)
 Siehe “Mazda Radar Cruise Control-System (MRCC)” auf Seite 4-160 .



 Spurhalteassistentwarnung (LDWS)
 Siehe “Spurhalteassistent (LDWS)” auf Seite 4-127 .



 Betriebsbedingungen und Warnungen des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
  Siehe aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS) auf Seite 4-175 .



 Warnungen des Advanced City-Notbremsassistenten (Advanced SCBS)
 Siehe “Advanced City-Notbremsassistent (Advanced SCBS)” auf Seite 4-196 .



 City-Notbremsassistentwarnung [vorwärts] (SCBS F)
 Siehe “City-Notbremsassistent [vorwärts] (SCBS F)” auf Seite 4-202 .



 Warnungen des City-Notbremsassistenten [rückwärts] (SCBS R)
 Siehe “City-Notbremsassistent [rückwärts] (SCBS R)” auf Seite 4-208 .



 Warnungen des Notbremsassistenten (SBS)
 Siehe “Notbremsassistent (SBS)” auf Seite 4-215 .



 Betriebsbedingungen und Warnungen des Geschwindigkeitsbegrenzers
 Siehe “Geschwindigkeitsbegrenzer” auf Seite 4-188 .



 Warnungen des Aufmerksamkeitsassistenten (DAA)
 Siehe “Aufmerksamkeitsassistent (DAA)” auf Seite 4-152 .



 Betriebsbedingungen des Geschwindigkeitskonstanthalters
 Siehe “Geschwindigkeitskonstanthalter” auf Seite 4-230 .



 Navigationsführung (Fahrzeuge mit Navigationssystem)



 Geschwindigkeitsbegrenzer (Fahrzeuge mit Navigationssystem)



 Fahrzeuggeschwindigkeit


4–44
Beim Fahren
Armaturenbrett und Anzeigen
Jede Einstellung für die Active Driving-Anzeige lässt sich auf der mittleren Anzeige
vornehmen.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Einstellbildschirm
anzuzeigen.
2. Wählen Sie die Registerkarte AD-Disp.
3. Wählen Sie den gewünschten Gegenstand und nehmen Sie die Einstellung vor.



 Einstellart der Bildschirmhelligkeit (automatisch/manuell)



 Ursprüngliche Einstellung der Bildschirmhelligkeit (automatische Einstellung gewählt)



 Einstellung der Bildschirmhelligkeit (manuelle Einstellung gewählt)



 Anzeigeposition der Active Driving-Anzeige (Anzeigehöhe)



 Winkeleinstellung der Active Driving-Anzeige (Anzeigewinkelkorrektur)



 Die Kombination von Straßennamenanzeige, Spurführung und Turn-by-turn-Anzeige
(TBT) kann geändert werden. (Navigationsführung)



 Active Driving-Anzeige ON/OFF (Display)



 Zurückstellen der Einstellungen (reset)
HINWEIS
Je nach Markt und Region ist es möglich, dass der Straßenname nicht angezeigt wird.


4–45
Beim Fahren
Armaturenbrett und Anzeigen
Warn- und Anzeigeleuchten
Das Armaturenbrett ist je nach Modell und Ausführung verschieden.

Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen Typ A
Typ B
Typ C
Mitte des Armaturenbretts(Digitaler Tachometer)
(analoger Tachometer (mit Drehzahlmesser))
(analoger Tachometer (ohne Drehzahlmesser)) Instrumente


4–46
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Warnleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.

Signal Warnung Seite

Bremswarnleuchte *1*2 7-36

Antiblockier-Warnleuchte (ABS) *1 Warnleuchte für
elektronischen
Bremskraftverteiler
7-36 ,
ABS-Warnung
7-40

Ladewarnleuchte *1 7-36

Ölwarnleuchte *1 7-36


(rot) Warnleuchte für hohe Kühlmitteltemperatur *1 7-36


(gelb) * i-stop-Warnleuchte *1 7-40

Servolenkungsausfall-Warnleuchte *1 7-36

Hauptwarnleuchte *1 7-40

* Warnleuchte der elektrischen Feststellbremse *1 7-40

Motorwarnleuchte *1 7-40

Automatikgetriebewarnleuchte *1 7-40

Airbag/Gurtstraffer-Warnleuchte *1 7-40

* Reifendruckwarnleuchte *1 Blinkt 7-40 ,
Leuchtet 7-46


4–47
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Signal Warnung Seite


(rot) KEY-Warnleuchte *1 Störung
7-40 ,
Außer Störung
7-46


(gelb) * Warnleuchte der adaptiven LED-Scheinwerfer (ALH) *1 7-40


(gelb) * Mazda Radar Cruise Control-Warnleuchte (MRCC) 7-40

* Spurhaltewarnleuchte (LDWS) *1 7-40


* Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS) *1 7-40

* LED-Scheinwerferwarnleuchte *1 7-40


(gelb)
* Warnleuchte Notbremsassistent (SBS)/City-Notbremsassistent
(SCBS) *1 7-46

Kraftstoffstandwarnleuchte 7-46

* 120 km/h-Warnleuchte *1 7-46

Sicherheitsgurtwarnleuchte (Vordersitz) 7-46

(rot) Sicherheitsgurtwarnleuchte (Rücksitz) 7-46

* Wa s c hÀ üssigkeitsstandwarnleuchte 7-46

* Türwarnleuchte 7-46
