MAZDA MODEL 3 HATCHBACK 2016 Betriebsanleitung (in German)

4–28
Beim Fahren
Armaturenbrett und Anzeigen
Ty p C


Knopf
Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken.
Kilometerzähler
Tageskilometerzähler
A
Tageskilometerzähler
B

HINWEIS
Wenn die Zündung auf “ACC”
oder auf aus geschaltet wird, kann
der Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:

 Nach dem Umschalten der Zündung
von aus auf “ON”.
  Nach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.

Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.

Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt.

Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens eine Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden.

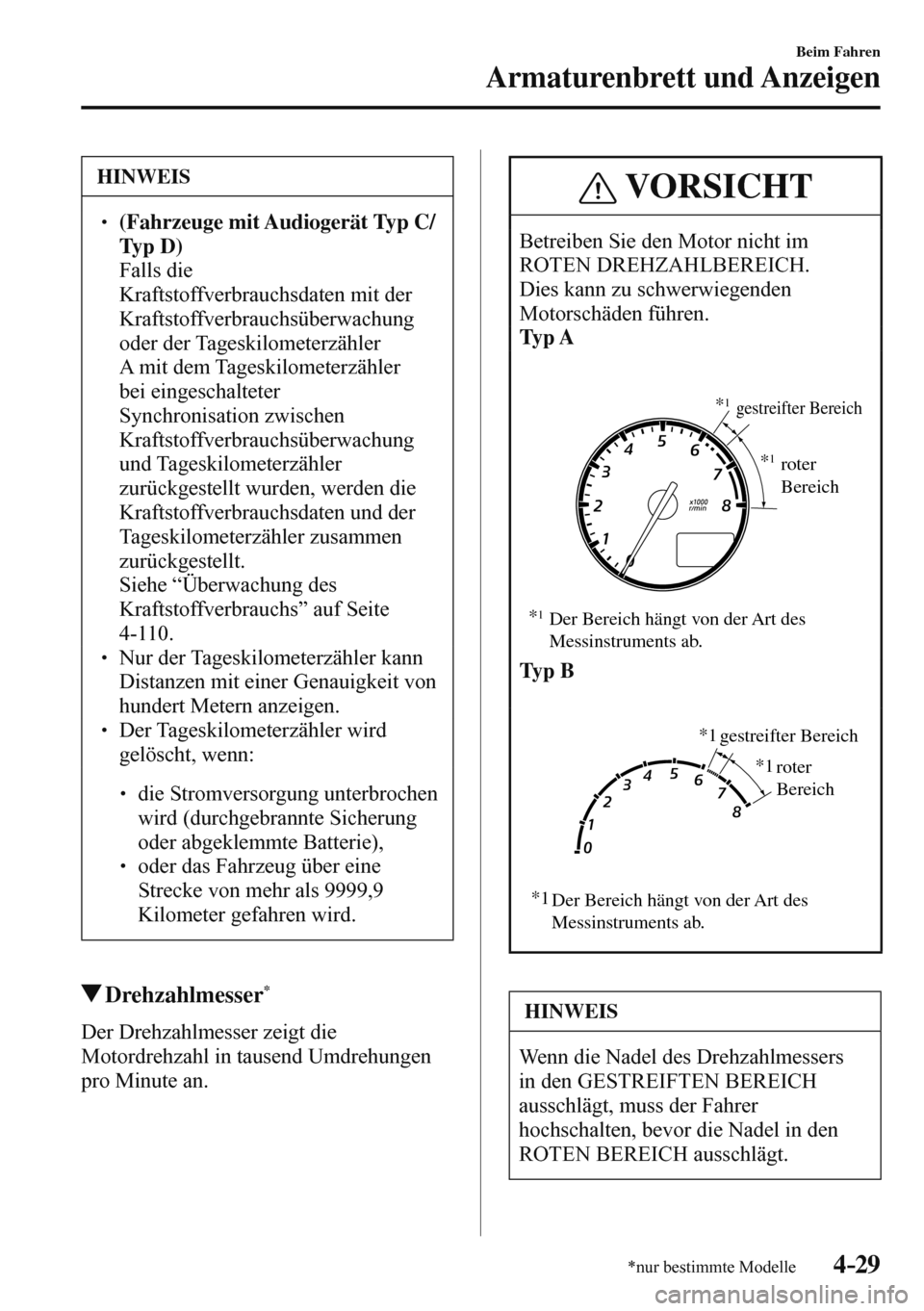

4–29
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Typ D)
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-110 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.
Drehzahlmesser *
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.
Ty p A

*1Der Bereich hängt von der Art des
Messinstruments ab.*
1gestreifter Bereich
*1roter
Bereich

Ty p B

*1 Der Bereich hängt von der Art des
Messinstruments ab. *1
gestreifter Bereich
*1
roter
Bereich

HINWEIS
Wenn die Nadel des Drehzahlmessers
in den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.


4–30
Beim Fahren
Armaturenbrett und Anzeigen
Kraftstoffstandanzeige (ohne
Multiinformationsanzeige)
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.
Ty p A


voll
1/4 voll
Leer

Ty p C


voll
1/4 voll
Leer
Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Warnleuchten” auf Seite 4-45 .
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Instrumentenbeleuchtungsregler
Wenn die Zündung auf “ON” geschaltet ist
und die Begrenzungsleuchten eingeschaltet
sind, wird die Instrumentenbeleuchtung
abgeblendet.
HINWEIS
Beim Einschalten der
Begrenzungsleuchten wird die
Begrenzungsleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.
Siehe “Scheinwerfer” auf Seite 4-71 .


4–31
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Die Helligkeit des Armaturenbretts und
der Armaturenbrettbeleuchtung lässt sich
durch Drehen des Knopfs einstellen.



 Durch Drehen des Knopfs nach links
wird die Helligkeit verringert. Wenn der
Knopf in die Position für die maximale
Verringerung der Helligkeit gedreht
wird, ertönt ein akustisches Signal.



 Durch Drehen des Knopfs nach rechts
wird die Helligkeit erhöht.


dunkel
hell

Funktion zur Aufhebung der
Helligkeitsverminderung
Wenn die Zündung auf “ON” geschaltet
ist und die Instrumentenbeleuchtung
abgeblendet ist, lässt sich die
Abblendung durch Drehen des
Instrumentenbeleuchtungsreglers nach
rechts bis ein akustisches Signal ertönt
aufheben. Falls die Ablesbarkeit der
Instrumente durch Blendung einer hellen
Umgebung beeinträchtigt ist, können Sie
die Helligkeitsverminderung aufheben.
HINWEIS
  Bei aufgehobener Abblendung
der Instrumentenbeleuchtung lässt
sich die Instrumentenbeleuchtung
auch bei eingeschalteten
Begrenzungsleuchten nicht
abblenden.
  Falls die Helligkeitsverminderung
aufgehoben ist, wird der Bildschirm
der mittleren Anzeige auf die
Tagesbeleuchtung umgeschaltet.
Außentemperaturanzeige (ohne
Multiinformationsanzeige)*
Wenn die Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.



HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.


4–32
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Typ C/D)
Die Einheit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
Außentemperaturwarnung
*
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Geschwindigkeitskonstanthalteranzeige
(ohne Multiinformationsanzeige) *
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.



Bordcomputer und INFO-Schalter
(ohne Multiinformationsanzeige) *
Die folgenden Informationen lassen sich
durch Drücken des Schalters INFO bei
eingeschalteter Zündung (“ON”) wählen.



 Reichweite des Kraftstoffs



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Durchschnittliche Fahrgeschwindigkeit



 Geschwindigkeitsalarmbetriebsart *
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Reichweite des Kraftstoffs
Mit der Reichweite wird die ungefähre
Fahrstrecke, die mit dem verbliebenen
Kraftstoffvorrat zurückgelegt werden
kann, entsprechend der Fahrweise
angezeigt.



4–33
Beim Fahren
Armaturenbrett und Anzeigen
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige (für
den restlichen Kraftstoffvorrat)
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
Durchschnittlicher Kraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt. Der durchschnittliche
Kraftstoffverbrauch wird jede Minute neu
ausgerechnet und angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


Um die Anzeige zu löschen, halten Sie
den Schalter INFO für mindestens 1,5
Sekunden gedrückt.
Nach dem Drücken des Schalters INFO
wird - - - L/100 km für ungefähr 1 Minute
angezeigt, bevor der neu errechnete
Kraftstoffverbrauch angezeigt wird.


4–34
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.

Der momentane Kraftstoffverbrauch wird
berechnet und alle 2 Sekunden angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.
Durchschnittliche Fahrgeschwindigkeit
In dieser Betriebsart wird die
durchschnittliche Fahrgeschwindigkeit
aus der zurückgelegten Distanz und der
Fahrzeit seit dem Anschließen der Batterie
oder seit dem Zurückstellen angezeigt.
Die durchschnittliche Fahrgeschwindigkeit
wird alle 10 Sekunden ausgerechnet und
angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


Um die Anzeige zurückzustellen,
drücken Sie die INFO -Taste für länger
als 1,5 Sekunden. Nach dem Drücken der
INFO -Taste erscheint die Anzeige - - -
km/h für ungefähr 1 Minute, bevor die
Fahrzeuggeschwindigkeit neu berechnet
und angezeigt wird.

Geschwindigkeitsalarmbetriebsart *
In dieser Betriebsart wird die
gegenwärtige Einstellung für den
Geschwindigkeitsalarm angezeigt. Die
Geschwindigkeit, bei welcher der Alarm
ausgelöst werden soll, kann eingestellt
werden.
HINWEIS
Die Geschwindigkeitsalarmanzeige
wird beim Ertönen des akustischen
Signals aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.


Der Geschwindigkeitsalarm kann mit dem
Schalter INFO eingestellt werden.
HINWEIS
  Stellen Sie die Geschwindigkeit
immer entsprechend den örtlich
geltenden Vorschriften und
Gesetzen ein. Kontrollieren Sie die
Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
  Der Alarm kann für eine
Geschwindigkeit zwischen 30 und
250 km/h eingestellt werden.


4–35
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

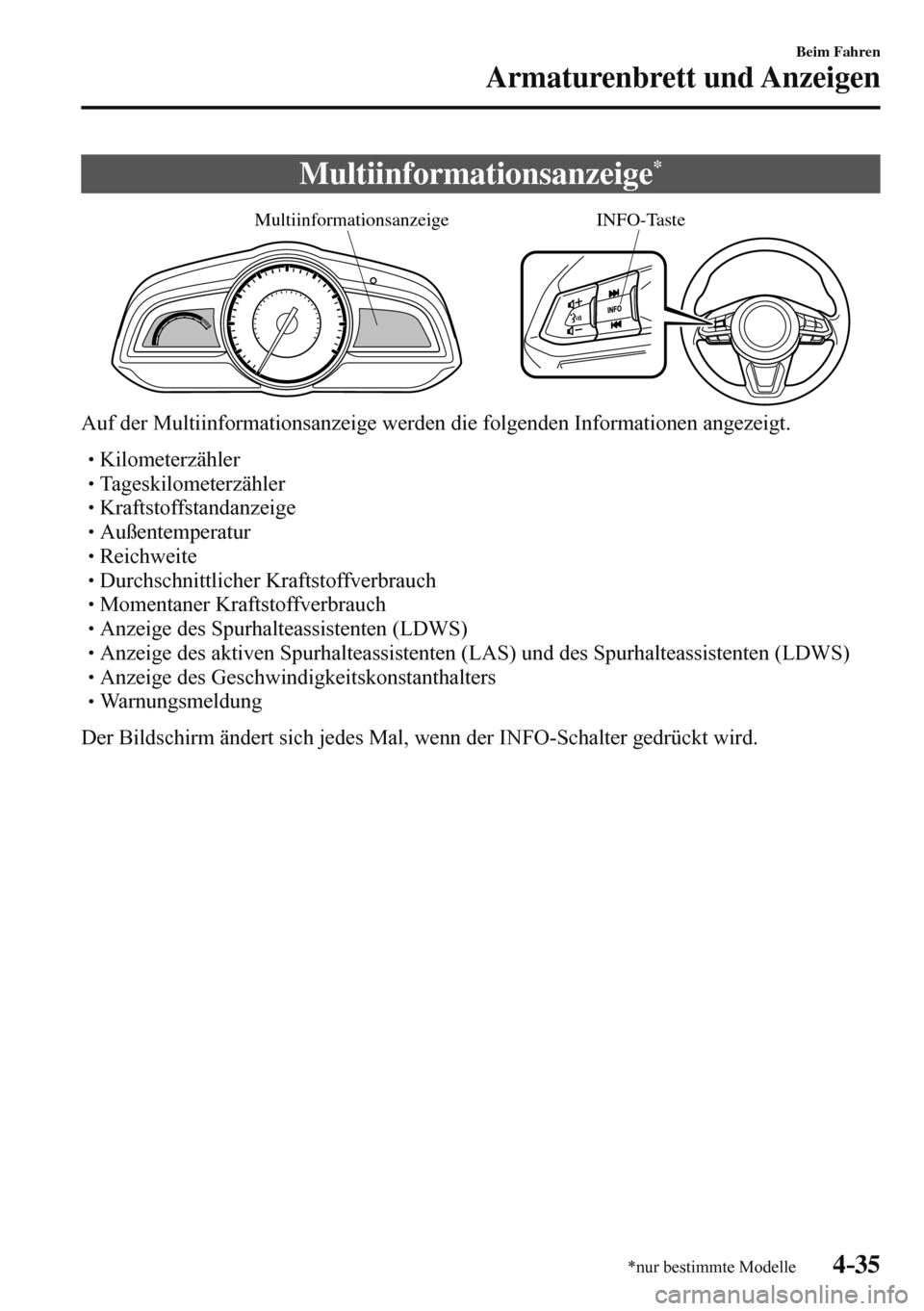

Multiinformationsanzeige *

MultiinformationsanzeigeINFO-Taste

Auf der Multiinformationsanzeige werden die folgenden Informationen angezeigt.



 Kilometerzähler



 Tageskilometerzähler



 Kraftstoffstandanzeige



 Außentemperatur



 Reichweite



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Anzeige des Spurhalteassistenten (LDWS)



 Anzeige des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS)



 Anzeige des Geschwindigkeitskonstanthalters



 Warnungsmeldung
Der Bildschirm ändert sich jedes Mal, wenn der INFO-Schalter gedrückt wird.


4–36
Beim Fahren
Armaturenbrett und Anzeigen
Kraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.


voll
1/4 voll
Leer

Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Abhilfe” auf Seite 7-46 .
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.


4–37
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Außentemperaturanzeige
Wenn die Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.



HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.
Umschalten der Einheit für die
Außentemperaturanzeige
Die Einheiten der Außentemperaturanzeige
lassen sich wie folgt zwischen Grad
Celsius und Grad Fahrenheit umschalten.
(Fahrzeuge mit Typ C/D)
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .
(Fahrzeuge ohne Typ C/D)
1. Drücken Sie den Schalter INFO bei
ausgeschalteter Zündung und halten
Sie den Schalter INFO für mindestens
5 Sekunden gedrückt, während Sie
die Zündung auf “ON” stellen. Die
Außentemperaturanzeige blinkt.
2. Drücken Sie den Schalter INFO , um die
Einheit der Außentemperaturanzeige
umzuschalten.
3. Halten Sie bei blinkender
Außentemperaturanzeige den Schalter
INFO für mindestens 3 Sekunden
gedrückt. Die Außentemperaturanzeige
leuchtet.

HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
Außentemperaturwarnung
*
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
