MAZDA MODEL 3 HATCHBACK 2016 Betriebsanleitung (in German)

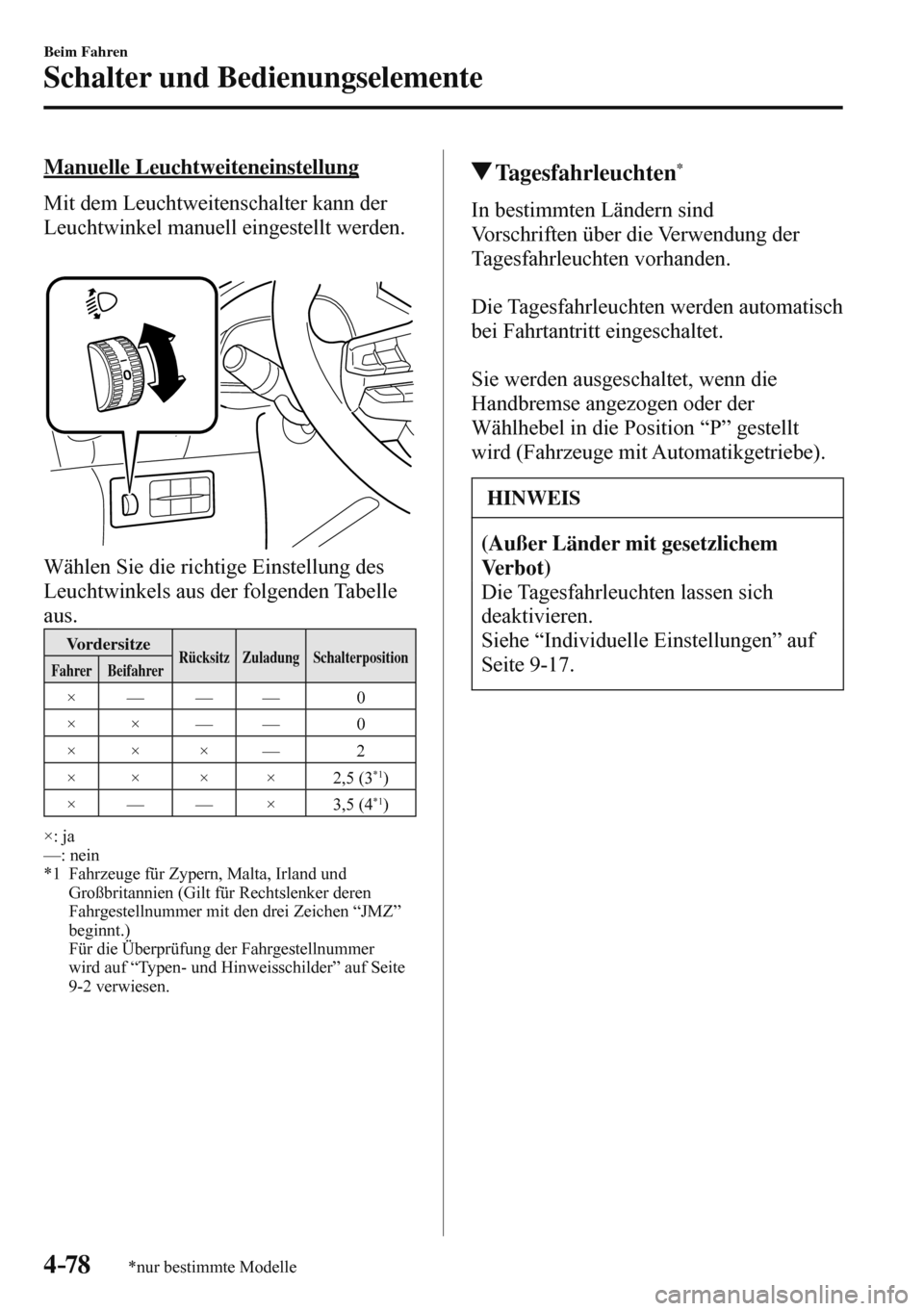

4–78
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Manuelle Leuchtweiteneinstellung
Mit dem Leuchtweitenschalter kann der
Leuchtwinkel manuell eingestellt werden.



Wählen Sie die richtige Einstellung des
Leuchtwinkels aus der folgenden Tabelle
aus.
Vordersitze Rücksitz Zuladung Schalterposition
Fahrer Beifahrer
× — — — 0
× × — — 0
× × × — 2
× × × × 2,5 (3
*1 )
× — — × 3,5 (4 *1 )
× : j a
—: nein
*1 Fahrzeuge für Zypern, Malta, Irland und
Großbritannien (Gilt für Rechtslenker deren
Fahrgestellnummer mit den drei Zeichen “JMZ”
beginnt.)
Für die Überprüfung der Fahrgestellnummer
wird auf “Typen- und Hinweisschilder” auf Seite
9-2 verwiesen.

Tagesfahrleuchten *
In bestimmten Ländern sind
Vorschriften über die Verwendung der
Tagesfahrleuchten vorhanden.

Die Tagesfahrleuchten werden automatisch
bei Fahrtantritt eingeschaltet.

Sie werden ausgeschaltet, wenn die
Handbremse angezogen oder der
Wählhebel in die Position “P” gestellt
wird (Fahrzeuge mit Automatikgetriebe).
HINWEIS
(Außer Länder mit gesetzlichem
Verbot)
Die Tagesfahrleuchten lassen sich
deaktivieren.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .

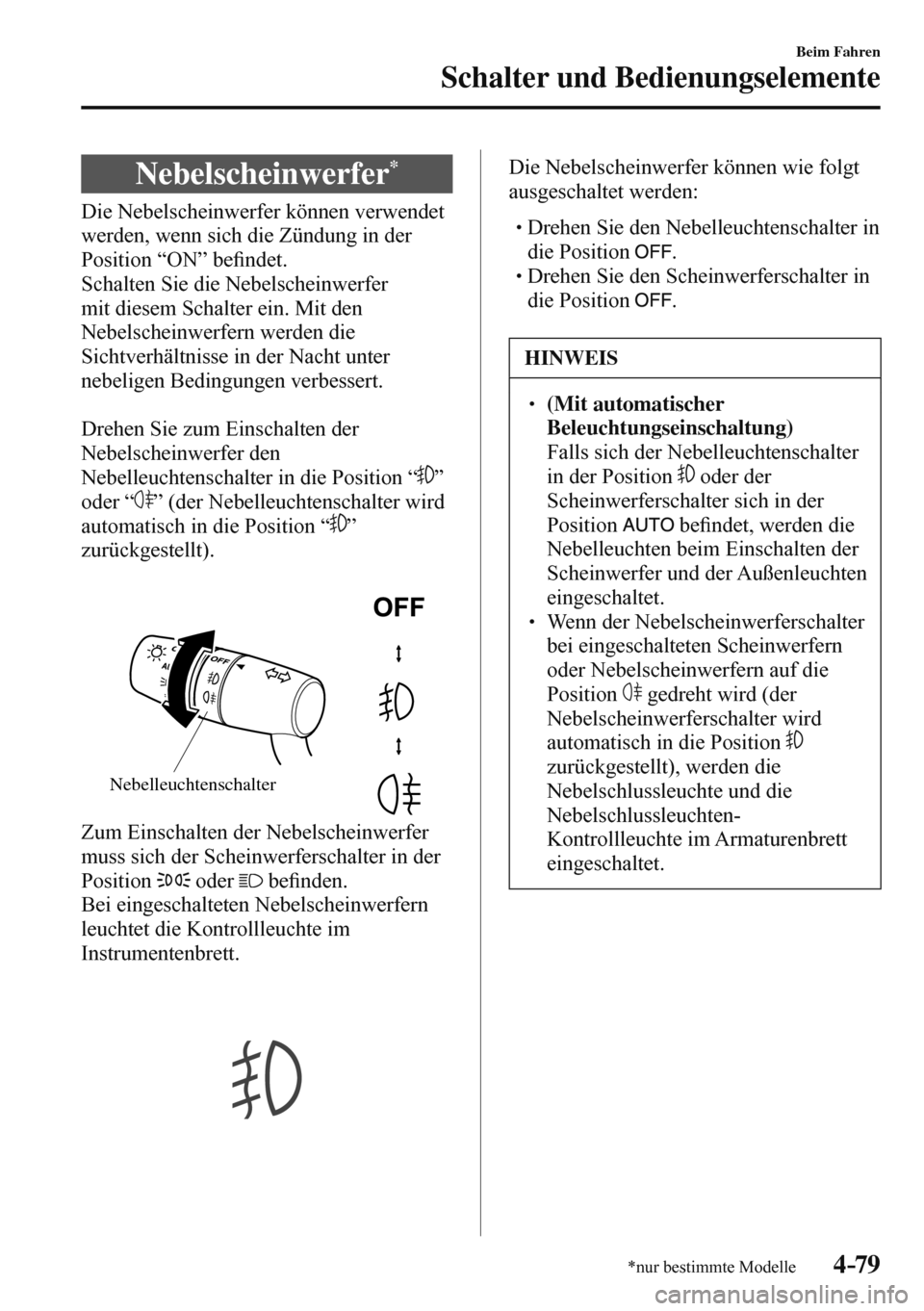

4–79
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Nebelscheinwerfer *
Die Nebelscheinwerfer können verwendet
werden, wenn sich die Zündung in der
Position “ON” be¿ ndet.
Schalten Sie die Nebelscheinwerfer
mit diesem Schalter ein. Mit den
Nebelscheinwerfern werden die
Sichtverhältnisse in der Nacht unter
nebeligen Bedingungen verbessert.

Drehen Sie zum Einschalten der
Nebelscheinwerfer den
Nebelleuchtenschalter in die Position “
”
oder “
” (der Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).


Nebelleuchtenschalter

Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position
oder be¿ nden.
Bei eingeschalteten Nebelscheinwerfern
leuchtet die Kontrollleuchte im
Instrumentenbrett.


Die Nebelscheinwerfer können wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter in
die Position
.


 Drehen Sie den Scheinwerferschalter in
die Position
.
HINWEIS
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Nebelleuchtenschalter
in der Position
oder der
Scheinwerferschalter sich in der
Position
be¿ ndet, werden die
Nebelleuchten beim Einschalten der
Scheinwerfer und der Außenleuchten
eingeschaltet.
  Wenn der Nebelscheinwerferschalter
bei eingeschalteten Scheinwerfern
oder Nebelscheinwerfern auf die
Position
gedreht wird (der
Nebelscheinwerferschalter wird
automatisch in die Position

zurückgestellt), werden die
Nebelschlussleuchte und die
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett
eingeschaltet.

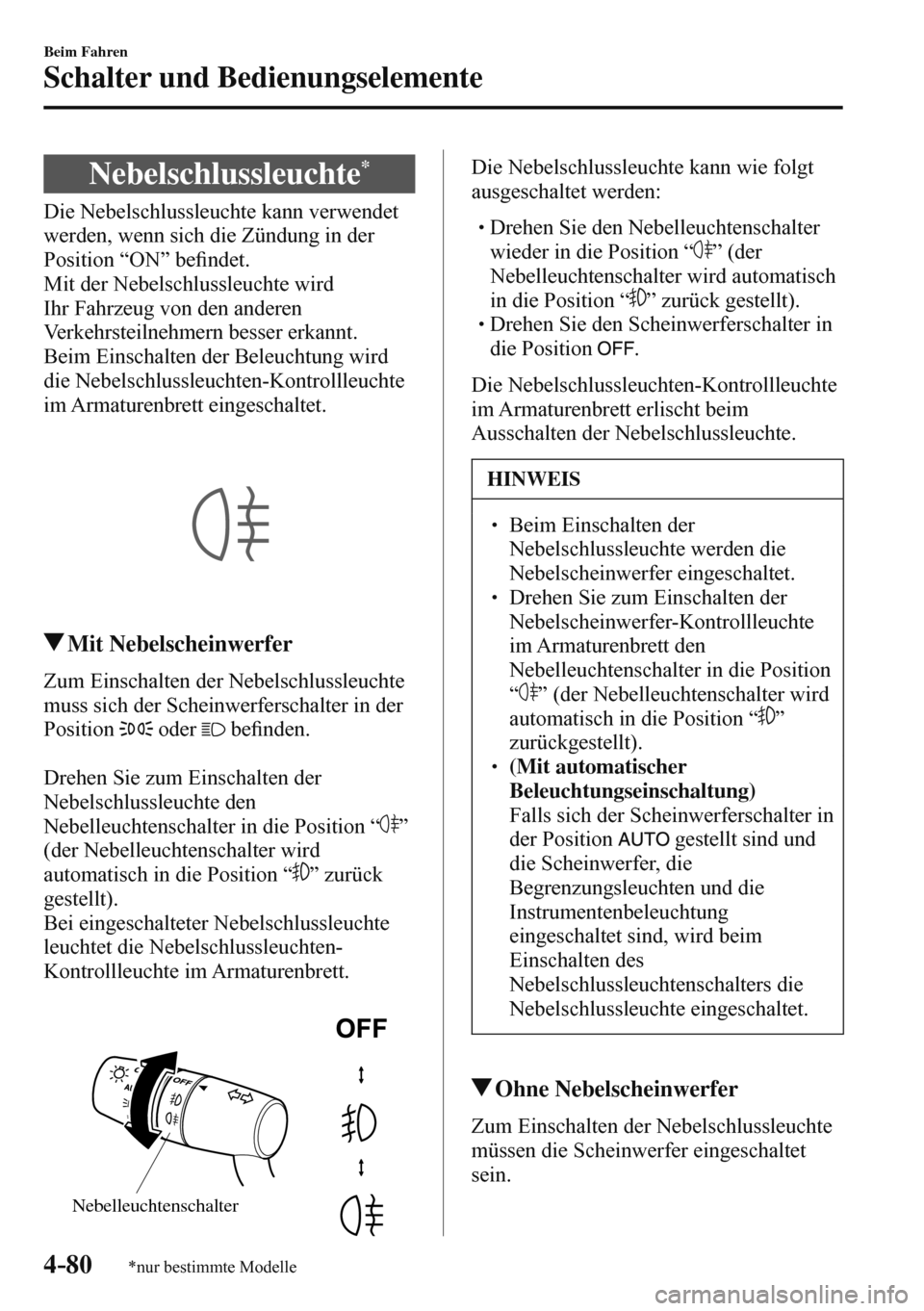

4–80
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Nebelschlussleuchte *
Die Nebelschlussleuchte kann verwendet
werden, wenn sich die Zündung in der
Position “ON” be¿ ndet.
Mit der Nebelschlussleuchte wird
Ihr Fahrzeug von den anderen
Verkehrsteilnehmern besser erkannt.
Beim Einschalten der Beleuchtung wird
die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.



Mit Nebelscheinwerfer
Zum Einschalten der Nebelschlussleuchte
muss sich der Scheinwerferschalter in der
Position
oder be¿ nden.

Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position “
”
(der Nebelleuchtenschalter wird
automatisch in die Position “
” zurück
gestellt).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position “
” (der
Nebelleuchtenschalter wird automatisch
in die Position “
” zurück gestellt).


 Drehen Sie den Scheinwerferschalter in
die Position
.
Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
  Beim Einschalten der
Nebelschlussleuchte werden die
Nebelscheinwerfer eingeschaltet.
  Drehen Sie zum Einschalten der
Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett den
Nebelleuchtenschalter in die Position
“
” (der Nebelleuchtenschalter wird
automatisch in die Position “
”
zurückgestellt).
  (Mit automatischer
Beleuchtungseinschaltung)
 Falls sich der Scheinwerferschalter in
der Position
gestellt sind und
die Scheinwerfer, die
Begrenzungsleuchten und die
Instrumentenbeleuchtung
eingeschaltet sind, wird beim
Einschalten des
Nebelschlussleuchtenschalters die
Nebelschlussleuchte eingeschaltet.
Ohne Nebelscheinwerfer
Zum Einschalten der Nebelschlussleuchte
müssen die Scheinwerfer eingeschaltet
sein.

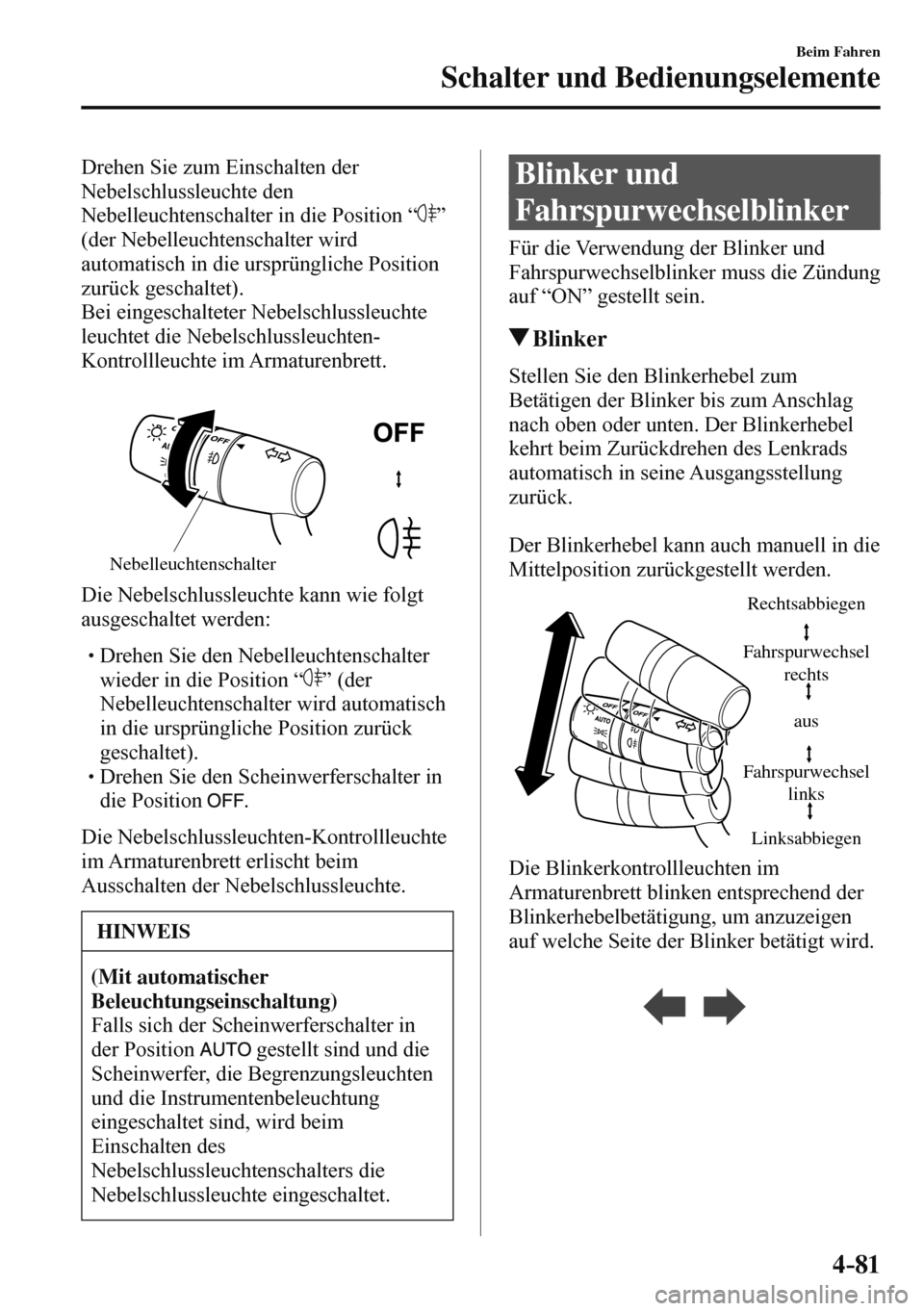

4–81
Beim Fahren
Schalter und Bedienungselemente
Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position “
”
(der Nebelleuchtenschalter wird
automatisch in die ursprüngliche Position
zurück geschaltet).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.


Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:



 Drehen Sie den Nebelleuchtenschalter
wieder in die Position “
” (der
Nebelleuchtenschalter wird automatisch
in die ursprüngliche Position zurück
geschaltet).



 Drehen Sie den Scheinwerferschalter in
die Position
.
Die Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
gestellt sind und die
Scheinwerfer, die Begrenzungsleuchten
und die Instrumentenbeleuchtung
eingeschaltet sind, wird beim
Einschalten des
Nebelschlussleuchtenschalters die
Nebelschlussleuchte eingeschaltet.
Blinker und
Fahrspurwechselblinker
Für die Verwendung der Blinker und
Fahrspurwechselblinker muss die Zündung
auf “ON” gestellt sein.
Blinker
Stellen Sie den Blinkerhebel zum
Betätigen der Blinker bis zum Anschlag
nach oben oder unten. Der Blinkerhebel
kehrt beim Zurückdrehen des Lenkrads
automatisch in seine Ausgangsstellung
zurück.

Der Blinkerhebel kann auch manuell in die
Mittelposition zurückgestellt werden.

Rechtsabbiegen
Linksabbiegen Fahrspurwechsel
rechts
Fahrspurwechsel
linksaus

Die Blinkerkontrollleuchten im
Armaturenbrett blinken entsprechend der
Blinkerhebelbetätigung, um anzuzeigen
auf welche Seite der Blinker betätigt wird.





4–82
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
HINWEIS
  Falls die Blinkerkontrollleuchten
ständig leuchten oder in
abnormalen Intervallen blinken,
ist möglicherweise eine
Blinkerglühlampe defekt.
  Es gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für den Blinker.
(Seite 9-17 )
Fahrspurwechselblinker
Bewegen Sie den Blinkerhebel nur etwa
zur Hälfte nach oben oder unten und
halten Sie ihn in dieser Stellung fest. Beim
Loslassen kehrt der Blinkerhebel wieder in
die Mittelposition zurück.
Three-Flash-Blinker *
Nach dem Loslassen des Blinkerhebels
blinken die Blinker dreimal. Die
Bedienung lässt sich aufheben, wenn der
Hebel in die entgegengesetzte Richtung
betätig wird.
HINWEIS
Die Three-Flash-Blinkerfunktion lässt
sich mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .
Windschutzscheibenwischer
und Waschanlage
Für die Verwendung der Scheibenwischer
muss die Zündung auf “ON” gestellt sein.
WARNUNG
Füllen Sie nur
ScheibenwaschÀ üssigkeit
oder sauberes Wasser in den
Wa s c hÀ üssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die WaschÀ üssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.
Bei Temperaturen unter dem Nullpunkt
muss der ScheibenwaschÀ üssigkeit
ein Gefrierschutzmittel beigemischt
werden:
Eine Verwendung einer
ScheibenwaschÀ üssigkeit ohne
Gefrierschutzmittelzusatz bei niedrigen
Temperaturen ist gefährlich, weil
die Sicht durch die gefrierende
Wa s c hÀ üssigkeit beeinträchtigt
wird, was zu einem Unfall führen
kann. Vor dem Spritzen von
ScheibenwaschÀ üssigkeit muss die
Windschutzscheibe mit dem Defroster
genügend angewärmt werden.


4–83
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
Falls die Windschutzscheibenwischer
bei kalten Wetter und starkem
Schneefall eingeschaltet sind, können sie
wegen angesammeltem Schnee auf der
Windschutzscheibe blockiert werden.
Falls die Windschutzscheibenwischer
wegen angesammelten Schnee blockiert
werden, halten Sie das Fahrzeug an
einer sicheren Stelle an, schalten
Sie den Scheibenwischerschalter
aus und entfernen Sie den
angesammelten Schnee. Falls der
Scheibenwischerschalter in eine
andere Position als “OFF” geschaltet
wird, werden die Scheibenwischer
betätigt. Falls die Scheibenwischer
nicht betätigt werden, wenn der
Scheibenwischerschalter in eine andere
Position als “OFF” geschaltet ist,
wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Windschutzscheibenwischer
Drücken Sie zum Einschalten der
Scheibenwischer den Wischerhebel nach
oben oder unten.
Mit Intervallscheibenwischer


Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B

Bedienung beim
Hochziehen des Hebels

Stopp

Intervallbetrieb

niedrige Drehzahl

hohe Drehzahl

Einstellbare Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.

Intervallring


4–84
Beim Fahren
Schalter und Bedienungselemente
Mit automatischer Wischerregelung


Schalterposition
y
Scheibenwischerbetrieb
N r. Ty p A Ty p B

Bedienung beim
Hochziehen des Hebels

Stopp

automatische Regelung

niedrige Drehzahl

hohe Drehzahl
Automatische Wischerregelung
Wenn sich der Wischerhebel in der
Position
be¿ ndet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch
ein- bzw. ausgeschaltet (aus, Intervall,
niedrige und hohe Wischgeschwindigkeit).

Die Emp¿ ndlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach oben für
eine höhere Emp¿ ndlichkeit (rascheres
Ansprechen) oder nach unten für eine
geringere Emp¿ ndlichkeit (langsamere
Ansprechen).

höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition



4–85
Beim Fahren
Schalter und Bedienungselemente
VORSICHT
  Der Regensensor darf nicht
mit einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.

VORSICHT

 Wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf “ON” gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:



 Falls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.



 Falls ein Schlag mit der Hand oder
einem Gegenstand von außen oder
innen auf die Windschutzscheibe
einwirkt.
  Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf “ON” geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
 Vergewissern Sie sich
deshalb vor dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die Windschutzscheibe
bei laufendem Motor von Schnee und
Eis befreit wird.


4–86
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Wenn der Hebel für die automatische
Wischerregelung beim Fahren von

auf gestellt wird, werden
die Scheibenwischer einmal betätigt.
Danach werden die Wischer
entsprechend der Stärke des Regens
geregelt.
  Die automatische Wischerregelung
funktioniert nicht, wenn die
Temperatur des Regensensors tiefer
als ungefähr –10 °C oder höher als
ungefähr 85 °C ist.
  Falls die Windschutzscheibe mit
einem Wasser abstoßenden Mittel
behandelt ist, kann der Regensensor
den Niederschlag nicht richtig
erfassen und die automatische
Wischerregelung kann nicht richtig
funktionieren.
  Falls an der Windschutzscheibe
über dem Regensensor Fremdkörper
(wie z.B. Eis oder Salzwasser)
anhaften oder bei vereister
Windschutzscheibe, können sich die
Scheibenwischer plötzlich bewegen.
Wenn die Fremdkörper bzw. das Eis
durch die Scheibenwischer nicht
entfernt werden können, werden
die Wischer ausgeschaltet. Stellen
Sie den Wischerhebel in diesem
Fall in die Position für niedrige
bzw. hohe Wischgeschwindigkeit
für den manuellen Betrieb und
entfernen Sie die Fremdkörper bzw.
das Eis von Hand, bevor Sie wieder
auf automatischen Wischerbetrieb
umschalten.
HINWEIS
  Wenn der Hebel für die automatische
Wischerregelung in die Position

gestellt ist, können die
Scheibenwischer automatisch durch
eine starke Lichtquelle, durch
elektromagnetische Wellen oder
durch Infrarotlicht eingeschaltet
werden, weil der Regensensor mit
einen optischen Sensor gesteuert
wird. Es wird deshalb empfohlen den
Hebel für die automatische
Wischerregelung in die Position

zu stellen, außer beim Fahren bei
regnerischem Wetter.
  Der automatische
Scheibenwischerbetrieb kann
ausgeschaltet werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-17 .


4–87
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Scheibenwaschanlage
Ziehen Sie den Hebel gegen das
Lenkrad, um WaschÀ üssigkeit gegen die
Windschutzscheibe zu spritzen.


Wascher aus

HINWEIS
Falls der Windschutzscheibenwascher
bei ausgeschalteten Scheibenwischern
eingeschaltet wird, so werden
die Scheibenwischer für einige
Wischbewegungen eingeschaltet.
Kontrollieren Sie den
Wa s c hÀ üssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-37 ). Falls der Flüssigkeitsstand
normal ist, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Heckscheibenwischer und
Wascher
*
Für die Verwendung des Scheibenwischers
muss die Zündung auf “ON” gestellt sein.
Heckscheibenwischer

Schalten Sie den Scheibenwischer durch
Drehen des Heckscheibenwischer/
wascherschalters ein.

Schalterposition
Scheibenwischerbetrieb
Nr. Ty p
A Ty p
B

Stopp

Intervallbetrieb

normal
