MAZDA MODEL 3 HATCHBACK 2016 Hızlı Kılavuz (in Turkish)

Yolculuk Sırasında
Uyarı Işıkları
Sinyal Uyarı
1
2
3
4
5
6
7
8
9
10Şarj Sistemi Uyarı Işığı Fren Sistemi Uyarı Işığı
Motor Yağı Uyarı Işığı
Yüksek Motor Soğutucusu Sıcaklığı
Uyarı Işığı (Kırmızı)
i-stop Uyarı Işığı
Hidrolik Direksiyon Arızası
Uyarı Işığı
Ana Uyarı Işığı
Elektrikli Park Freni Uyarı Lambası
Motor Kontrol Işığı
11
12
13
14Otomatik Şanzıman Uyarı Işığı
Hava Yastığı/Ön Emniyet Kemeri
Ön Gergi Sistemi Uyarı Işığı
Lastik Basıncı İzleme Sistemi
Uyarı Işığı
15ANAHTAR Uyarı Lambası
Adaptif LED Farlar (ALH)
Uyarı Işığı20Mazda Radar Sabit Hız Kontrolü
(MRCC) Uyarı Işığı
Şeritten Ayrılma Uyarı Sistemi
(LDWS) Uyarı Işığı
Düşük Yakıt Uyarı Işığı
120 km/s uyarısı ışığı
Emniyet Kemeri Uyarı Işığı
(Ön Koltuk)
Düşük Silecek Suyu Seviyesi
Uyarı Işığı
Kapı Açık Uyarı Işığı Sinyal Uyarı
ABS Uyarı Işığı
Bu lambalar, sistem çalışma durumu veya bir sistem arızası hakkında sürücüyü
bilgilendirmek için yanar veya yanıp sönerler.
19Şerit Takip Destek Sistemi (LAS) &
Şeritten Ayrılma Uyarı Sistemi
(LDWS) Uyarı IşığıLED Far Uyarı Lambası
Akıllı Fren Desteği/Smart City
Fren Desteği (SBS/SCBS)
Uyarı Işığı
21 16
17
18
22
23
24
25
10
Emniyet Kemeri Uyarı Işığı
(Arka Koltuk)
26
Ayrıntılı bilgi için, Bölüm 4, “Gösterge Paneli ve Ekran” konusuna bakınız.

Yolculuk Sırasında
30
Gösterim/Gösterge Işığı
Sinyal Gösterge Lambaları
1
2
3
4
5
6
7
8
9
10ANAHTAR Gösterge Lambası Kör Nokta İzleme (BSM) OFF
Göstergesi Işığı
Güvenlik Gösterge Işığı
Araç Hız Alarmı Gösterimi
Kızdırma Bujisi Gösterge Lambası
Dizel Partikül Filtresi Gösterge Işığı
Anahtar Gösterge Işığı
Düşük Motor Soğutucusu
Sıcaklığı Gösterge Işığı
i-stop Gösterge Işığı 11
12
13
14i-ELOOP Gösterge Işığı
Vites Konumu Göstergesi
Farlar Açık Gösterge Işığı
15
Uzun Far Gösterge Işığı20Arka Sis Farı Gösterge Işığı
Elektrikli Park Freni Gösterge
Lambası
Fren Pedalı Çalışma talebi
Gösterge Işığı
Mazda Radar Sabit Hız Kontrolü
(MRCC) Gösterge Işığı
Akıllı Fren Desteği/Smart City Fren
Desteği (SBS/SCBS) Gösterge Işığı
Akıllı Fren Desteği/Smart City
Fren Desteği (SBS/SCBS) OFF
Gösterge Işığı
Emniyet Kemeri Uyarı Işığı
(Arka Koltuk)
Sabit Hız Ana Göstergesi
Sabit Hız Ayarı Göstergesi/
Gösterge Işığı
Ayarlanabilir Hız Limitleyicisi
Ana Göstergesi Sinyal Gösterge Lambaları
Şeritten Ayrılma Uyarı Sistemi
(LDWS) Gösterge Işığı
Bu lambalar, sistem çalışma durumu veya bir sistem arızası hakkında sürücüyü
bilgilendirmek için yanar veya yanıp sönerler.
19
TCS/DSC Gösterge Işığı
DSC OFF Gösterge Işığı
29Mod Seçimi Gösterge Işığı
Adaptif LED Farları (ALH)
Gösterge Işığı
21
1718
22
23
24
25
26
27
28
Dönüş Yönü Göstergesi/Dörtlü
Flaşör Gösterge Işıkları
Ön Sis Farı Gösterge Işığı 16
Ayarlanabilir Hız Sınırlayıcı Ayar
Göstergesi/Gösterge Işığı 31
11Ayrıntılı bilgi için, Bölüm 4, “Gösterge Paneli ve Ekran” konusuna bakınız.
Şerit Takip Destek Sistemi (LAS) &
Şeritten Ayrılma Uyarı Sistemi
(LDWS) KAPALI Gösterge Işığı
32

12
Yolculuk Sırasında
Kilitleme-serbest
bırakma düğmesi
Ayrıntılı bilgi için, 4. Bölümdeki “Otomatik Şanzıman" veya "Sürüş Seçenekleri" konusuna bakın.
Sürüş Seçenekleri
Sürüş Seçenekleri Düğmesi Sürüş seçenekleri, aracın sürüş modunu değiştirmek üzere bir sistemdir. Spor modu
seçildiğinde, aracın hızlanma işlemine olan tepkisi artırılır. Bu da, şerit değiştirme,
otobana girme ya da diğer araçları geçme gibi manevraların güvenli şekilde
yapılması için gerekli olabilecek ekstra çabuk hızlanma sağlar.
Spor modunu seçmek için (“ ”) sürüş seçenekleri düğmesine öne doğru basın.
Spor modunu iptal etmek için (“ ”) sürüş seçenekleri düğmesini geri doğru çekin.
Elektrikli El Freni ile Elektrikli El Frensiz
Mod Seçimi Gösterge Işığı
Spor modu seçildiğinde, gösterge
panelinde mod seçimi göstergesi yanar.
Otomatik Şanzıman KontrolleriÇeşitli Konumlar:
Vites değiştirmek için fren pedalı-
na basarak, kilitleme-serbest bırak-
ma düğmesini basılı tutmanız ge-
rektiğini gösterir (Kontak anahtarı
ON konumunda olmalıdır).
Vites kolunun kolayca herhangi bir
konuma alınabileceğini gösterir.
Vites değiştirmek için kilitleme-
serbest bırakma düğmesini basılı
tutmanız gerektiğini gösterir.

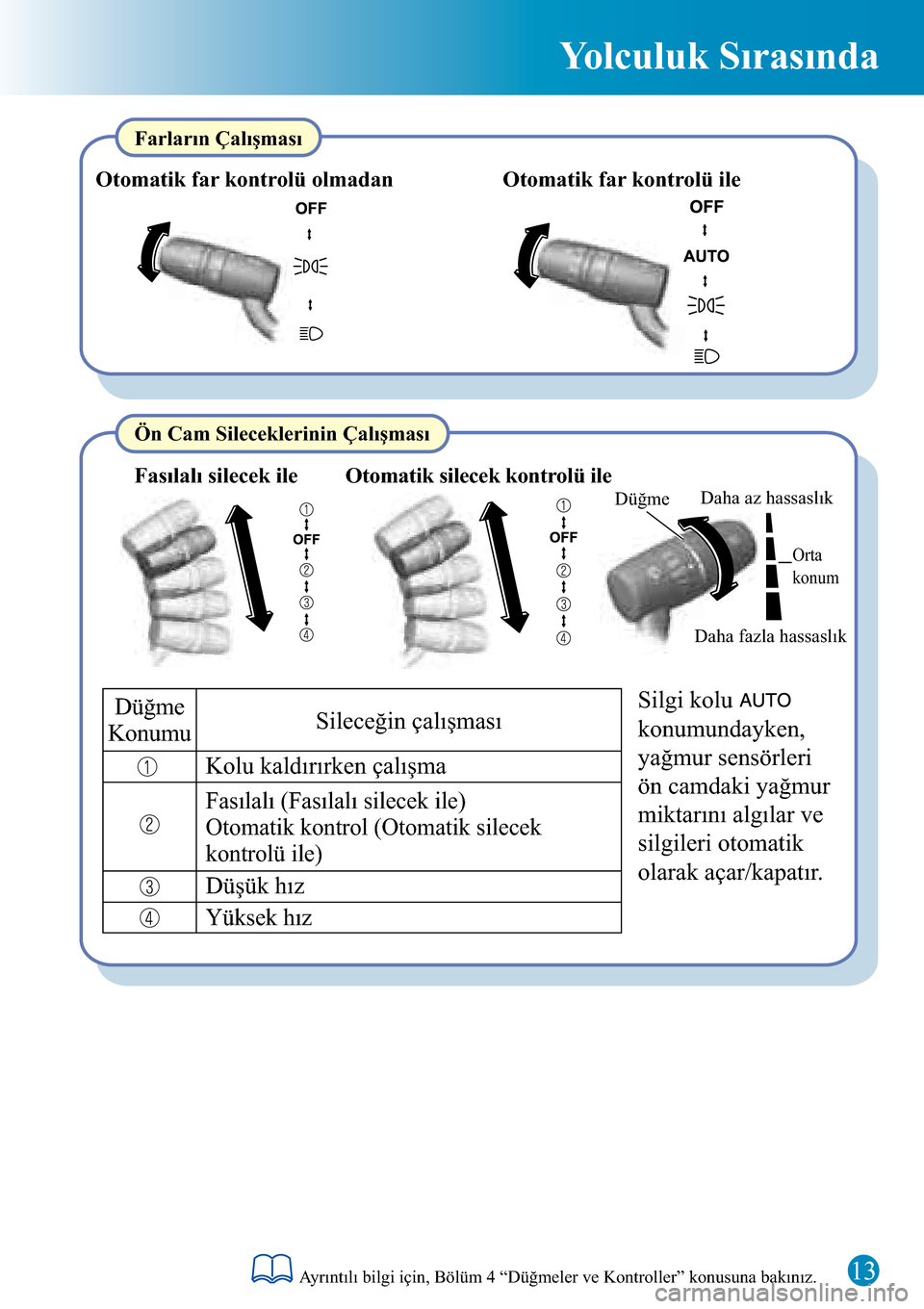

Yolculuk Sırasında
Daha fazla hassaslık
Daha az hassaslıkDüğme
Orta
konum
Farların Çalışması
Otomatik far kontrolü olmadan Otomatik far kontrolü ile
Ön Cam Sileceklerinin Çalışması
Fasılalı silecek ileOtomatik silecek kontrolü ile
Kolu kaldırırken çalışma
Fasılalı (Fasılalı silecek ile)
Düşük hız Düğme
KonumuSileceğin çalışması
Yüksek hız
Silgi kolu
konumundayken,
yağmur sensörleri
ön camdaki yağmur
miktarını algılar ve
silgileri otomatik
olarak açar/kapatır.
Otomatik kontrol (Otomatik silecek
kontrolü ile)
13Ayrıntılı bilgi için, Bölüm 4 “Düğmeler ve Kontroller” konusuna bakınız.

Yolculuk Sırasında
i-ACTIVSENSE
i-ACTIVSENSE, İleri Algılama Kamerası (FSC) ve radar sensorlarını kullanan
bir dizi gelişmiş güvenlik ve sürücü destek sistemlerine verilen toplu isimdir.
Bu sistemler aktif güvenlik ve çarpışma öncesi güvenlik sistemlerini içerirler.
Sürücü farkındalık destek sistemleri
Adaptif LED Farlar (ALH)
Şeritten Ayrılma Uyarı Sistemi (LDWS)
Kör Nokta İzleme (BSM)
Mesafe Algılama Destek Sistemi (DRSS)
Bu sistemler sürücü üzerindeki yükü azaltmak ve çarpışmalardan kaçınmak veya
şiddetlerini azaltmak suretiyle sürücüye yardımcı olmak üzere tasarlanmışlardır.
Ancak, her bir sistemin kendine göre kısıtlamaları olduğundan, her zaman dikkatli
sürmeli ve sadece bu sistemlere güvenmemelisiniz.
Aktif Güvenlik Teknolojisi
Aktif Güvenlik Teknolojisi sürücüye potansiyel tehlikeleri algılamasında ve
kazalardan kaçınmasında yardımcı olarak daha güvenli bir sürüş sağlar.
Gece görüşü
Sol/sağ taraf ve arka taraf algılaması
Araçlar arası mesafe algılama
Arka Çapraz Trafik Alarmı (RCTA)
Park yerinden ayrılırken arka engel tespiti
Mazda Radar Sabit Hız Kontrolü (MRCC)
Sürücü Destek Sistemi
Düşük araç hızı aralığında çarpışma hasarı azaltılması
Gelişmiş Smart City Fren Desteği (Gelişmiş SCBS)
Çarpışma Öncesi Güvenlik Teknolojisi
Çarpışma öncesi güvenlik teknolojisi sürücüye çarpışmalardan kaçınmada veya kaçı-
nılamayacağı durumlarda şiddetini azaltmada yardımcı olmak üzere tasarlanmıştır.
İleriye doğru sürüş
Akıllı Fren Desteği (SBS)
Orta/yüksek araç hızı aralığında çarpışma hasarının azaltılması
Araçlar arası mesafe
Şerit Takip Destek Sistemi (LAS) & Şerit Değiştirme Uyarı Sistemi (LDWS)
Şeritten ayrılma
Ayarlanabilir Hız Sınırlayıcı
Hız Kontrolü
Smart City Fren Desteği [Geri] (SCBS R)
Geriye doğru sürüş
14
Yol işaretleri tanıma
Trafik İşareti Tanıma Sistemi (TSR)
Smart City Fren Desteği [İleri] (SCBS F) Sürücü yorgunluk tespiti
Sürücü Dikkati Uyarısı (DAA)
Ayrıntılı bilgi için 4. Bölümdeki “i-ACTIVSENSE” konusuna bakın.

Yolculuk Sırasında
Adaptif LED Farlar (ALH)
Adaptif LED Farlar (ALH), sürücünün gözü kamaşmadan öndeki aracı ya da
karşı yönden gelen aracı görebilmesini sağlamak için uzun ve kısa farlar arasında
kontrollü bir sistemdir.
Bu işlev, yalnızca öndeki aracın üzerinde parlayan uzun far ışığını karartır.
Yansıma Yapmayan Uzun Far
Uzun farlar, 40 km/s veya daha hızlı sürüşlerde kararır. Araç hızı 30 km/s'den
az ise, kısa farlara geçiş yapılır.
NOT
Uzun farlar açıkken, farın uzun far gösterge ışığı yanar.
Bu özellik, 40 km/s altındaki sürüş sırasında kısa farların aydınlatma aralığını uzatır.
Geniş Kapsamlı Kısa Far
Bu özellik, otoyolda sürüş sırasında farların aydınlatma aralığını arttırır.
Otoban Modu
15Ayrıntılı bilgi için 4. Bölümdeki “i-ACTIVSENSE” konusuna bakın.

Yolculuk Sırasında
Adaptif LED Farlar (ALH)
NOT
Aşağıdaki koşullarda, Adaptif LED Farlar (ALH) normal şekilde çalışmayabilir.
Görünürlük, yol ve trafik koşullarına göre uzun ve kısa farlar arasında manüel
olarak değişim yapma.
• Bölgede sokak lambaları, aydınlatmalı işaret levhaları veya trafik işaretleri
gibi diğer ışık kaynağı bulunduğunda.
• Etrafta yansıtıcı levha ve işaret gibi yansıtıcı nesneler bulunduğunda.
• Yağmur, kar ve sisten dolayı görüş mesafesi kısaldığında.
• Keskin virajlı ve bozuk yollarda seyir halindeyken.
Kontak AÇIK konuma geldikten ve far pozisyonuna alındıktan sonra sistem,
farları uzun far olacak şekilde değiştirir. Gösterge panelindeki Adaptif LED Farlar
(ALH) gösterge ışığı (yeşil) aynı anda yanar.
Sistemi Çalıştırmak için
DİKKAT
• Süspansiyon ya da far ünitelerini değiştirmeyin ya da kamerayı yerinden
çıkarmayın. Aksi halde, Adaptif LED Farlar (ALH) normal şekilde çalışmayabilir.
• Adaptif LED Farlara (ALH) tam anlamıyla bağlı kalmayın ve aracı güvenliğe
yeterli dikkati göstererek kullanın. Gerekli olduğunda manüel olarak farları
kısa ve uzun farlar arasında değiştiriniz.
• Karşı şeritteki veya önünüzdeki araçların farlarının/arka lambalarının
karartılmış olduğu veya yanmadığı durumlarda.
• Gün doğumu veya alacakaranlık gibi yetersiz karanlık olduğunda.
• Bagaj bölmesinde ağır eşyalar varken veya arka koltuklarda yolcu olduğunda.
• Önünüzdeki bir aracın lastiklerinden camınıza su sıçratarak görüş mesafenizi
kısaltması durumunda.
16Ayrıntılı bilgi için 4. Bölümdeki “i-ACTIVSENSE” konusuna bakın.

Yolculuk Sırasında
Trafk İşaret Tanıma Sstem (TSR)
Trafk İşaret Tanıma Sstem (TSR) sürücünün trafk şaretlern gözden
kaçırmasını engeller ve İler Algılama Kamerasının (FSC) algıladığı trafk
şaretlern veya navgasyon sstemnde kayıtlı olan şaretler araç sürülürken
aktf sürüş ekranında göstererek daha güvenl br şürüşe yardımcı olur.
Eğer araç sürülürken aktf sürüş ekranında gösterlen hız lmt şaretndek hızı
geçerse, sstem aktf sürüş ekranındak göstergey ve br uyarı ses kullanarak
sürücüyü blglendrr.
Trafk İşaret Tanıma Sstem (TSR) hız lmt (yardımcı şaretler dahl) ve grş
yasak şaretlern de gösterr.
Sürüş esnasında trafk şaretlern görsel olarak kontrol edn.
Traf İşaret Tanıma Sstem (TSR) sürücünün trafk şaretlern gözden
kaçırmasını engeller ve daha güvenl br sürüş sağlar. Hava şartlarına ve
trafk şaretleryle lgl problemlere bağlı olarak, br trafk şaret
algılanamayablr veya gerçek trafk şaretnden farklı olan br trafk şaret
görüntüleneblr. Sürücü olarak trafk şaretlern kontrol etmek szn her
zaman sorumluluğunuzdur.
UYARI
Aks halde, beklenmedk br kaza ortaya çıkablr.
NOT
• Trafk İşaret Tanıma Sstem (TSR) bazı ülke ve bölgelerde desteklenme-
mektedr. Desteklenen ülke ve bölgeler hakkında daha fazla blg çn Yetkl
Mazda Servs’ne başvurmanızı önerrz.
• Trafk İşaret Tanıma Sstem (TSR) yalnızca navgasyon sstem SD kartı
(orjnal Mazda), SD kart yuvasında takılıysa çalışır. Ayrıntılar çn Yetkl
Mazda Servs’ne başvurmanızı önerrz.
17Ayrıntılı blg çn 4. Bölümdek “-ACTIVSENSE” konusuna bakın.

18
Yolculuk Sırasında
Trafik İşareti Tanıma Sistemi (TSR)
Eğer araç hızı, aktif sürüş ekranında gösterilen hız limiti işaretindeki hızı aşarsa,
uyarı sesi devreye girer ve aktif sürüş ekranında hız limiti işaretinin gösterildiği yer
üç defa turuncu olarak yanıp söner, ve eğer araç hızı gösterilen hız limiti işaretini
aşmaya devam ederse, gösterge yanıp sönmeyi bırakır ve ekranda kalır. Çevre
koşullarını kontrol edin ve araç hızını fren pedalına basmak gibi gerekli işlemi
uygulayarak yasal hıza göre ayarlayın.
Aşırı Hız Uyarısı
NOT
Trafik İşareti Tanıma Sistemi (TSR) İleri Algılama Kamerası (FSC) ile ilgili
bir arıza varsa çalışmaz.
Ayrıntılı bilgi için 4. Bölümdeki “i-ACTIVSENSE” konusuna bakın.

Yolculuk Sırasında
19
Mazda Radar Sabit Hız Kontrolü (MRCC) sistemi
Mazda Radar Sabit Hız Kontrolü (MRCC) sistemi, öndeki araçla olan mesafeyi
tespit etmek için bir radar sensörü ile araç hızına göre yol kontrolü*1 sağlamak ve
sürücünün sürekli gaz ve fren pedallarını kullanma zorunluluğunu ortadan
kaldırmak üzere tasarlanmıştır.
Ayrıca, örneğin öndeki aracın aniden fren yapmasından dolayı aracınız öndeki araca
yaklaşmaya başlarsa, sizi araçlar arasındaki yeterli mesafeyi korumanız için
uyarmak üzere ekranda bir uyarı sesi ve uyarı gösterimi aynı anda etkinleştirilir.
Ayarlama uzaklıkları arasındaki olası araç hızları aşağıdaki gibidir:
Mazda Radar Sabit Hız Kontrolü (MRCC) sistemi arka arkaya hızlanma ve
yavaşlama gerekmeyen otobanlarda ve otoyollarda kullanın.
• (Avrupa modelleri)
Yaklaşık 30 km/s ila 200 km/s
• (Avrupa modelleri hariç)
Yaklaşık 30 km/s ila 145 km/s
Mazda Radar Sabit Hız Kontrolü (MRCC) sistemine tamamen güvenmeyin
ve aracı daima dikkatli bir şekilde kullanın.
Mazda Radar Sabit Hız Kontrolü (MRCC) sistemi sürücü yükünü azaltmak
için tasarlanmıştır ve sabit bir araç hızı sağlamasına rağmen veya özellikle
aracınız ve algılanan öndeki araç arasında araç hızına göre sabit bir
mesafeyi korumasına rağmen, sistemde öndeki aracın türüne, durumuna,
hava ve yol koşullarına bağlı kısıtlamalar vardır. Ayrıca, öndeki araç
aniden fren yaparsa veya başka bir araç şeridi kesip girerse sistem öndeki
araca çarpmamak için yeterli yavaşlamayı sağlayamayabilir ve kazaya yol
açabilir. Daima çevredeki alanın güvenli olduğunu doğrulayın ve fren
pedalına veya gaz pedalına basarak öndeki ve arkadaki araçlarla güvenli
mesafeyi koruyun.
UYARI
Mazda Radar Sabit Hız Kontrolü (MRCC) sistemini aşağıdaki yerlerde
kullanmayın. Aksi takdirde kazaya yol açabilir:
• Araç trafiğinin fazla olduğu ve araçlar arasında yeterli mesafenin
olmadığı yerlerde ve keskin virajlı yollarda. Sıklıkla ve tekrarlı bir şekilde
hızlanma ve yavaşlamanın meydana geldiği yollarda.
• Anayol bağlantıları, servis alanları ya da otobanların park alanlarına girerken.
• Buz veya karlı yollar gibi kaygan yollar.
• Uzun inişler.
*1 Yol Kontrolü: Aracınız ve Mazda Radar Sabit Hız Kontrolü (MRCC) sistemi
tarafından tespit edilen öndeki araç arasındaki mesafenin kontrolü.
Ayrıntılı bilgi için 4. Bölümdeki “i-ACTIVSENSE” konusuna bakın.
