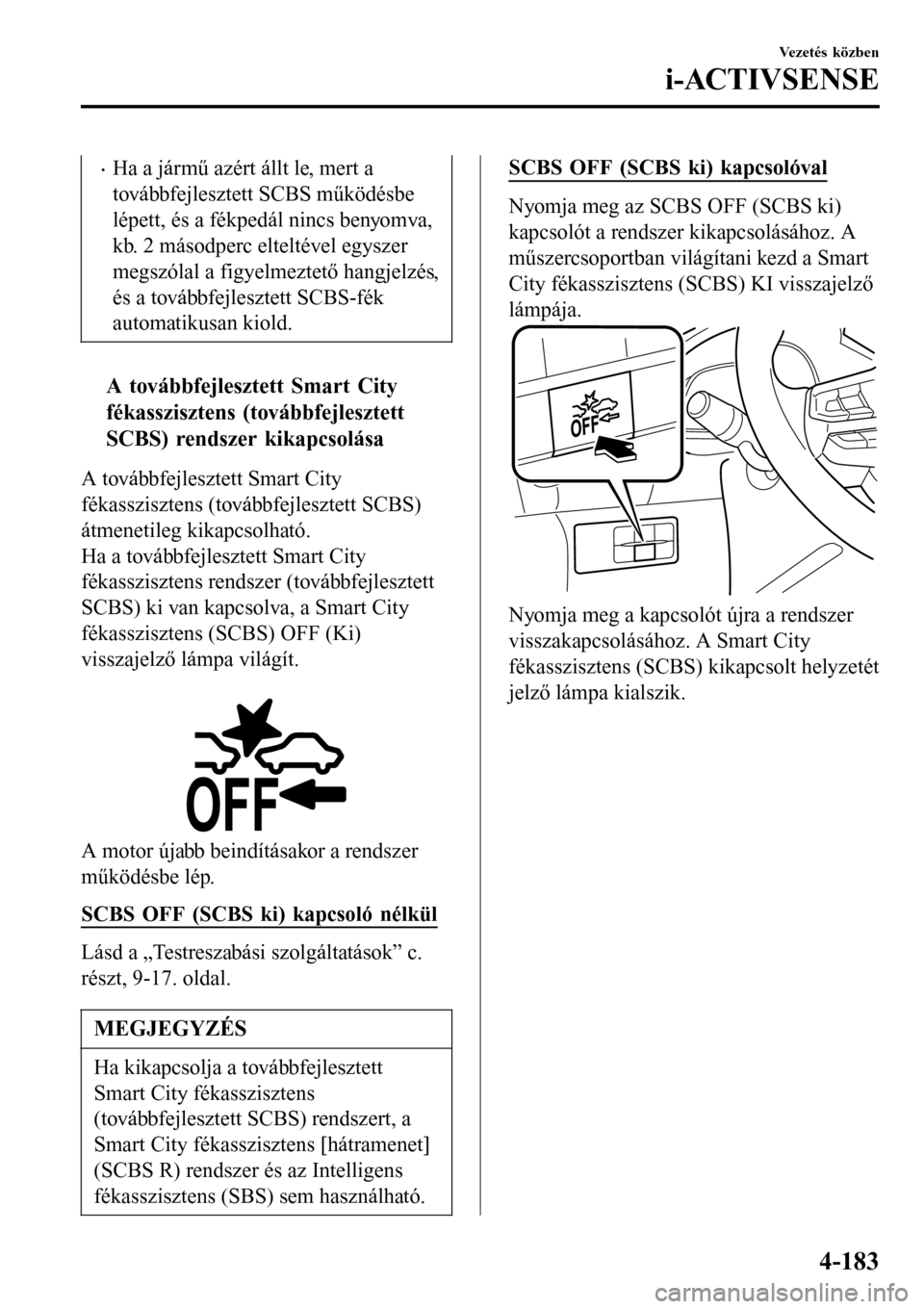

•Ha a jármű azért állt le, mert a
továbbfejlesztett SCBS működésbe
lépett, és a fékpedál nincs benyomva,
kb. 2 másodperc elteltével egyszer
megszólal a figyelmeztető hangjelzés,
és a továbbfejlesztett SCBS-fék
automatikusan kiold.
tA továbbfejlesztett Smart City
fékasszisztens (továbbfejlesztett
SCBS) rendszer kikapcsolása
A továbbfejlesztett Smart City
fékasszisztens (továbbfejlesztett SCBS)
átmenetileg kikapcsolható.
Ha a továbbfejlesztett Smart City
fékasszisztens rendszer (továbbfejlesztett
SCBS) ki van kapcsolva, a Smart City
fékasszisztens (SCBS) OFF (Ki)
visszajelző lámpa világít.

A motor újabb beindításakor a rendszer
működésbe lép.
SCBS OFF (SCBS ki) kapcsoló nélkül
Lásd a „Testreszabási szolgáltatások” c.
részt, 9-17. oldal.
MEGJEGYZÉS
Ha kikapcsolja a továbbfejlesztett
Smart City fékasszisztens
(továbbfejlesztett SCBS) rendszert, a
Smart City fékasszisztens [hátramenet]
(SCBS R) rendszer és az Intelligens
fékasszisztens (SBS) sem használható.
SCBS OFF (SCBS ki) kapcsolóval
Nyomja meg az SCBS OFF (SCBS ki)
kapcsolót a rendszer kikapcsolásához. A
műszercsoportban világítani kezd a Smart
City fékasszisztens (SCBS) KI visszajelző
lámpája.
Nyomja meg a kapcsolót újra a rendszer
visszakapcsolásához. A Smart City
fékasszisztens (SCBS) kikapcsolt helyzetét
jelző lámpa kialszik.
Vezetés közben
i-ACTIVSENSE
4-183

Smart City fékasszisztens [előremenet] (SCBS F)
(Fülöp-szigetek, Tajvan, Thaiföld)
*
A Smart City fékasszisztens [előremenet] (SCBS F) rendszer a kijelzőn megjelenő jelzés és
egy figyelmeztető hangjelzés segítségével riasztja a vezetőt a közelgő ütközés veszélyére,
amennyiben az első érzékelő kamera (FSC) járművet észlel Ön előtt, és megállapítja, hogy
az ütközés elkerülhetetlen. A funkció 4 és 80 km/h sebesség között működik. A rendszer
ezenfelül a fékszabályozás (SCBS-fék) bekapcsolásával igyekszik mérsékelni az
elkerülhetetlen ütközés által okozott károkat. Ez a funkció 4 és 30 km/h közötti
járműsebesség esetében működik. Elkerülhető az ütközés, ha az Ön járműve és az elöl
haladó jármű sebességkülönbsége kevesebb kb. 20 km/h-nál. Emellett, amikor a vezető a
rendszer 4–30 km/h működési tartományában megnyomja a fékpedált, a rendszer gyorsabb
megállás érdekében gyorsabban fejt ki erősebb fékhatást. (Fékasszisztens (SCBS
fékasszisztens))

Első érzékelő
kamera (FSC)
Vezetés közben
i-ACTIVSENSE
4-184*Egyes modelleken.

FIGYELMEZTETÉS
Ne bízza magát teljesen a Smart City fékasszisztens [előremenet] (SCBS F)
rendszerre:
•A Smart City f

•Az alábbi körülmények között előfordulhat, hogy a Smart City fékasszisztens
[előremenet] (SCBS F) nem fog megfelelően működni:
•A Smart City fékasszisztens [előremenet] (SCBS F) rendszer nem fog működni, ha a
járművezető szándékosan végez vezetési műveleteket (gázpedál és kormánykerék
használata).
•Ha fennáll a lehetősége az elöl haladó járművel való részleges érintkezésnek.
•Ha a járművel csúszós (például nedves, jeges vagy hóval borított) úton haladnak.
•Ha a fékteljesítményt a hideg időjárás vagy a fékek nedvessége negatívan
befolyásolja.
•A jármű sebessége megegyezik az elöl haladó jármű sebességével.
•A vezető rálépett a gázpedálra.
•A vezető rálépett a fékre.
•A kormánykereket működtetik.
•A választókart működtetik.
•A következő esetekben az első érzékelő kamera (FSC) úgy érzékelheti, hogy egy jármű
van az Ön járműve előtt, ezért működésbe léphet a Smart City fékasszisztens
[előremenet] (SCBS F) rendszer.
•Egy tárgy van az úton egy kanyar előtt.
•Kanyarodás közben egy jármű halad el a szembejövő sávban.
•Fémből készült tárgyak, egyenetlenségek vagy kiálló tárgyak vannak az úton.
•Autópálya díjszedő kapuján való áthaladáskor.
•Alacsony kapukon, keskeny kapukon, gépi autómosókon vagy alagutakon való
áthaladáskor.
•Ha hirtelen megközelíti az elöl haladó járművet.
•Kétkerekű járművek, gyalogosok, állatok vagy fák vannak a közelben.
•Ha a járművön erősen kopott gumiabroncsok vannak.
•(Manuális sebességváltó)
Ha a jármű az SCBS működése miatt állt meg és a tengelykapcsoló pedál nincs
benyomva, a motor leáll.
Vezetés közben
i-ACTIVSENSE
4-186

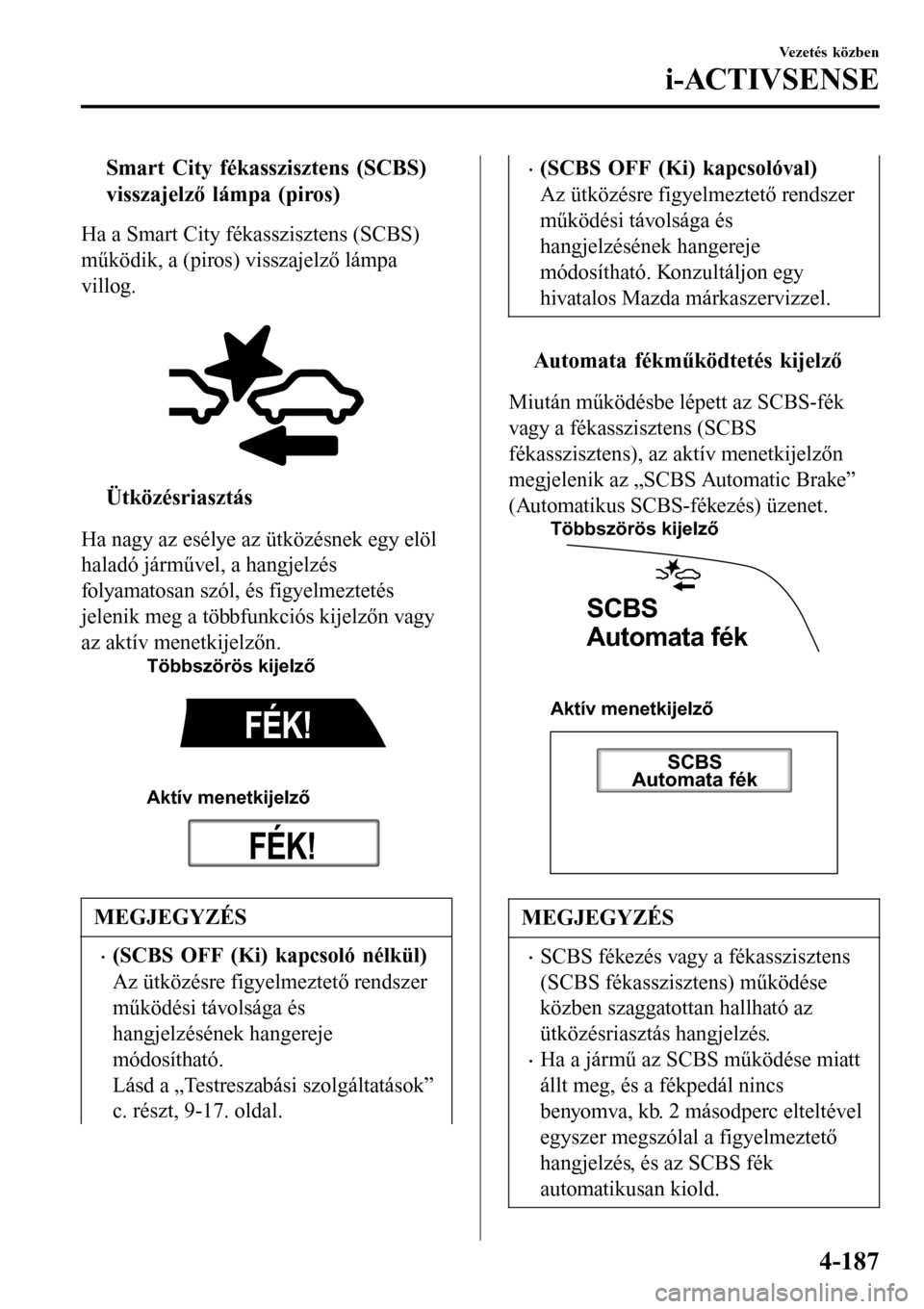

tSmart City fékasszisztens (SCBS)
visszajelző lámpa (piros)
Ha a Smart City fékasszisztens (SCBS)
működik, a (piros) visszajelző lámpa
villog.

tÜtközésriasztás
Ha nagy az esélye az ütközésnek egy elöl
haladó járművel, a hangjelzés
folyamatosan szól, és figyelmeztetés
jelenik meg a többfunkciós kijelzőn vagy
az aktív menetkijelzőn.
Többszörös kijelző
Aktív menetkijelző
FÉK!
FÉK!
MEGJEGYZÉS
•(SCBS OFF (Ki) kapcsoló nélkül)
Az ütközésre figyelmeztető rendszer
működési távolsága és
hangjelzésének hangereje
módosítható.
Lásd a „Testreszabási szolgáltatások”
c. részt, 9-17. oldal.
•(SCBS OFF (Ki) kapcsolóval)
Az ütközésre figyelmeztető rendszer
működési távolsága és
hangjelzésének hangereje
módosítható. Konzultáljon egy
hivatalos Mazda márkaszervizzel.
ttAutomata fékműködtetés kijelző
Miután működésbe lépett az SCBS-fék
vagy a fékasszisztens (SCBS
fékasszisztens), az aktív menetkijelzőn
megjelenik az „SCBS Automatic Brake”
(Automatikus SCBS-fékezés) üzenet.
Aktív menetkijelző Többszörös kijelző
SCBS
Automata fék
SCBS
Automata fék
MEGJEGYZÉS
•SCBS fékezés vagy a fékasszisztens
(SCBS fékasszisztens) működése
közben szaggatottan hallható az
ütközésriasztás hangjelzés.
•Ha a jármű az SCBS működése miatt
állt meg, és a fékpedál nincs
benyomva, kb. 2 másodperc elteltével
egyszer megszólal a figyelmeztető
hangjelzés, és az SCBS fék
automatikusan kiold.
Vezetés közben
i-ACTIVSENSE
4-187

tA Smart City fékasszisztens
[előremenet] (SCBS F) kikapcsolása
A Smart City fékasszisztens [előremenet]
(SCBS F) átmenetileg kikapcsolható.
Ha a Smart City fékasszisztens rendszer
[előremenet] (SCBS F) ki van kapcsolva, a
Smart City fékasszisztens (SCBS) KI
visszajelző lámpa világít.

A motor újabb beindításakor a rendszer
működésbe lép.
SCBS OFF (SCBS ki) kapcsoló nélkül
Lásd a „Testreszabási szolgáltatások” c.
részt, 9-17. oldal.
MEGJEGYZÉS
Ha kikapcsolja a Smart City
fékasszisztens [előremenet] (SCBS F)
rendszert, a Smart City fékasszisztens
[hátramenet] (SCBS R) rendszer és az
Intelligens fékasszisztens (SBS) sem
használható.
SCBS OFF (SCBS ki) kapcsolóval
Nyomja meg az SCBS OFF (SCBS ki)
kapcsolót a rendszer kikapcsolásához. A
műszercsoportban világítani kezd a Smart
City fékasszisztens (SCBS) KI visszajelző
lámpája.
Nyomja meg a kapcsolót újra a rendszer
visszakapcsolásához. A Smart City
fékasszisztens (SCBS) kikapcsolt helyzetét
jelző lámpa kialszik.
Vezetés közben
i-ACTIVSENSE
4-188

Smart City fékasszisztens [hátramenet] (SCBS R)
A Smart City fékasszisztens [hátramenet] (SCBS R) funkciót arra tervezték, hogy a
fékvezérlés (SCBS-fék) működtetésével csökkentse az ütközés esetén fellépő károkat,
amikor a rendszer ultrahangos érzékelői akadályt észlelnek a jármű mögött, miközben az 2
és 8 km/h közötti sebességgel tolat, és a rendszer úgy értékeli, hogy az ütközés
elkerülhetetlen.
VisszatekerésUltrahangos érzékelő (hátsó)
FIGYELMEZTETÉS
Ne bízza magát teljesen a Smart City fékasszisztens [hátramenet] (SCBS R)
rendszerre:
••A Smart City fékasszisztens [hátramenet] (SCBS R) rendszer csak arra szolgál,
hogy csökkentse a kárt ütközés esetén. A rendszerbe vetett túlzott bizalom a
gázpedál vagy fékpedál hibás használatát eredményezheti, ami balesetet
eredményezhet.
•A Smart City f

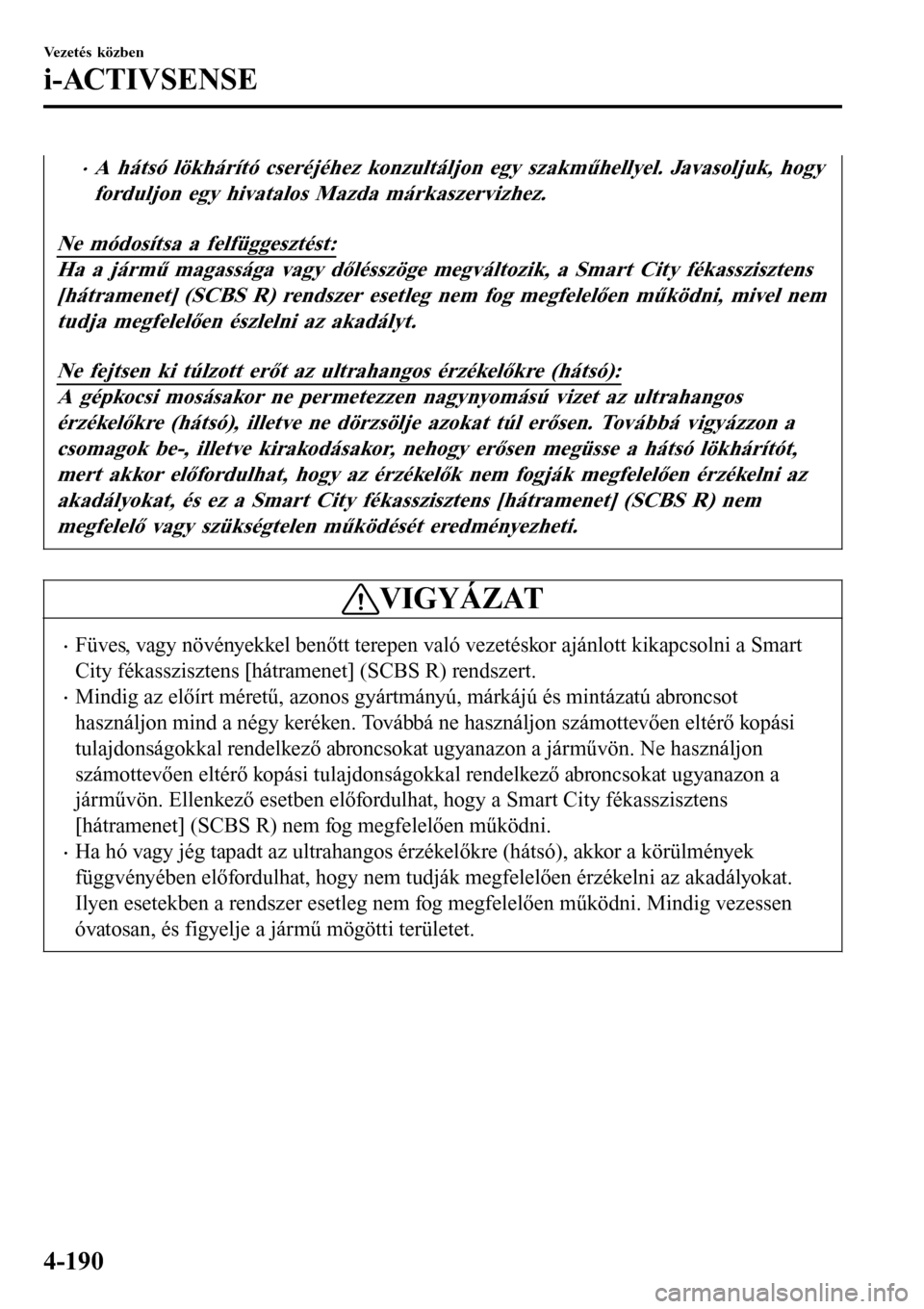

•A hátsó lökhárító cseréjéhez konzultáljon egy szakműhellyel. Javasoljuk, hogy
forduljon egy hivatalos Mazda márkaszervizhez.
Ne módosítsa a felfüggesztést:
Ha a jármű magassága vagy dőlésszöge megváltozik, a Smart City fékasszisztens
[hátramenet] (SCBS R) rendszer esetleg nem fog megfelelően működni, mivel nem
tudja megfelelően észlelni az akadályt.
Ne fejtsen ki túlzott erőt az ultrahangos érzékelőkre (hátsó):
A gépkocsi mosásakor ne permetezzen nagynyomású vizet az ultrahangos
érzékelőkre (hátsó), illetve ne dörzsölje azokat túl erősen. Továbbá vigyázzon a
csomagok be-, illetve kirakodásakor, nehogy erősen megüsse a hátsó lökhárítót,
mert akkor előfordulhat, hogy az érzékelők nem fogják megfelelően érzékelni az
akadályokat, és ez a Smart City fékasszisztens [hátramenet] (SCBS R) nem
megfelelő vagy szükségtelen működését eredményezheti.
VIGYÁZAT
•Füves, vagy növényekkel benőtt terepen való vezetéskor ajánlott kikapcsolni a Smart
City fékasszisztens [hátramenet] (SCBS R) rendszert.
•Mindig az előírt méretű, azonos gyártmányú, márkájú és mintázatú abroncsot
használjon mind a négy keréken. Továbbá ne használjon számottevően eltérő kopási
tulajdonságokkal rendelkező abroncsokat ugyanazon a járművön. Ne használjon
számottevően eltérő kopási tulajdonságokkal rendelkező abroncsokat ugyanazon a
járművön. Ellenkező esetben előfordulhat, hogy a Smart City fékasszisztens
[hátramenet] (SCBS R) nem fog megfelelően működni.
•Ha hó vagy jég tapadt az ultrahangos érzékelőkre (hátsó), akkor a körülmények
függvényében előfordulhat, hogy nem tudják megfelelően érzékelni az akadályokat.
Ilyen esetekben a rendszer esetleg nem fog megfelelően működni. Mindig vezessen
óvatosan, és figyelje a jármű mögötti területet.
Vezetés közben
i-ACTIVSENSE
4-190

MEGJEGYZÉS
•A jármű állása a gázpedál, a fékpedál és a kormányzás működtetésekor megváltozik,
ami megnehezítheti a rendszer számára az akadályok felismerését, vagy felesleges
észleléseket okozhat. Ilyen esetekben előfordulhat, hogy a Smart City fékasszisztens
[hátramenet] (SCBS R) esetleg egyáltalán nem, vagy nem megfelelően fog működni.
•A Smart City fékasszisztens [hátramenet] (SCBS R) az alábbi körülmények között
működik.
•A motor jár.
•A sebességváltó kar (manuális sebességváltóval szerelt jármű) vagy fokozatválasztó
kar (automata sebességváltóval szerelt jármű) R (hátrameneti) állásba van kapcsolva.
•A többfunkciós kijelzőn nem jelenik meg a „Reverse Smart City Brake Support
Malfunction” (Hátrameneti Smart City fékasszisztens meghibásodása) üzenet.
•A jármű kb. 2 és 8 km/h közötti sebességgel halad.
•A Smart City fékasszisztens [hátramenet] (SCBS R) nincs kikapcsolva.
•A DSC nem hibásodott meg.
•A Smart City fékasszisztens [hátramenet] (SCBS R) (hátsó) ultrahangos érzékelőkkel
működik, amelyek ultrahanghullámok kibocsátásával, valamint az akadályokról
visszaverődött hullámok érzékelésével észlelik a jármű mögött található akadályokat.
•Az alábbi esetekben előfordulhat, hogy a (hátsó) ultrahangos érzékelők nem észlelik az
akadályt, és a Smart City fékasszisztens [hátramenet] (SCBS R) nem lép működésbe.
•Az akadály alacsony, például alacsony fal vagy alacsony rakodófelületű
tehergépkocsi.
•Az akadály magas, például magas rakodófelületű tehergépkocsi.
•Az akadály kicsi.
•Az akadály keskeny, például egy jelzőoszlop.
•Az akadály nem a jármű középpontja felé néz.
•Az akadály felszíne nem áll merőlegesen a járműhöz képest.
•Az akadály lágy anyagból készült, mint amilyen egy felakasztott függöny vagy a
járműhöz tapadt hó.
•Az akadály szabálytalan alakú.
•Az akadály nagyon közel van.
Vezetés közben
i-ACTIVSENSE
4-191

•Az alábbi esetekben között előfordulhat, hogy a (hátsó) ultrahangos érzékelők nem
észlelik megfelelően az akadályt, és a Smart City fékasszisztens [hátramenet] (SCBS
R) nem lép működésbe.
•Valami rátapadt az ütközőre a (hátsó) ultrahangos érzékelő közelében.
•Hirtelen elforgatja a kormánykereket, vagy lenyomja a fékpedált vagy a gázpedált.
•Egy másik akadály van az akadály mellett.
•Zord időjárás esetén, pl. esőben, ködben vagy hóban.
•Magas vagy alacsony páratartalom esetén.
•Magas vagy alacsony hőmérsékleteken.
•Erős szélben.
•A haladási útvonal nem sík.
•Súlyos rakomány van a csomagtartóban vagy a hátsó ülésen.
•Tárgyak, például vezeték nélküli antenna, ködlámpa vagy megvilágított
rendszámtábla van felszerelve az ultrahangos érzékelő (hátsó) közelébe.
•Az ultrahangos érzékelő (hátsó) tájolása bizonyos okokból, például ütközés miatt
megváltozott.
•A járműre más hanghullámok, például kürt, motorzaj, más jármű ultrahangos
érzékelője vannak hatással.
•Az alábbi esetekben előfordulhat, hogy a (hátsó) ultrahangos érzékelő valamit
céltárgyként észlel, és ez a Smart City fékasszisztens [hátramenet] (SCBS R)
működésbe lépését okozhatja.
•Meredek lejtőn való haladáskor.
•Kerékütközőknél.
•Felakasztott függönyök, oszlopok (például fizetőkapunál vagy vasúti átjáróban)
esetében.
•Speciális tárgyak, például út menti lombozat, korlátok, járművek, falak vagy
kerítések közelében való haladáskor.
•Ha olyan helyen vezet, ahol magas a fű vagy a növényzet.
•Alacsony kapukon, keskeny kapukon, gépi autómosókon és alagutakon való
áthaladáskor.
•Ha vontatórúd van felszerelve vagy utánfutó van csatlakoztatva.
•(Manuális sebességváltó)
Ha a jármű az SCBS működése miatt állt meg és a tengelykapcsoló pedál nincs
benyomva, a motor leáll.
•A rendszer működését a többfunkciós kijelző jelzi a felhasználónak.
•A Smart City fékasszisztens (SCBS) (sárga) figyelmeztető jelzése világít, ha a rendszer
meghibásodott.
Lásd a figyelmeztető lámpákra vonatkozó részt a 4-42. oldalon.
Vezetés közben
i-ACTIVSENSE
4-192
