*Některé modely.
Přední ultrazvukový snímač*, Zadní ultrazvukový snímač
Detekovaná vzdálenost Vzdálenost mezi vozem a překážkou
Zvuk
bzučáku*1Přední ultrazvukový snímač Zadní ultrazvukový snímač
Největší
vzdálenost Přibližně 100—60,0 cm
Přibližně 150—60,0 cm
Pomalý
přerušovaný
zvuk
Velká
vzdálenost Přibližně 60,0—45,0 cm
Přibližně 60,0—45,0 cm
Středně
rychlý
přerušovaný
zvuk
Střední
vzdálenost Přibližně 45,0—35,0 cm
Přibližně 45,0—35,0 cm
Rychlý
přerušovaný
zvuk
Malá
vzdálenost Do přibl. 35,0 cm
Do přibl. 35,0 cm
Souvislý
zvuk
*1 Rychlost přerušovaného zvuku roste, jak se vozidlo blíží k překážce.
4-104
Systém parkovacích snímačů

*Některé modely.

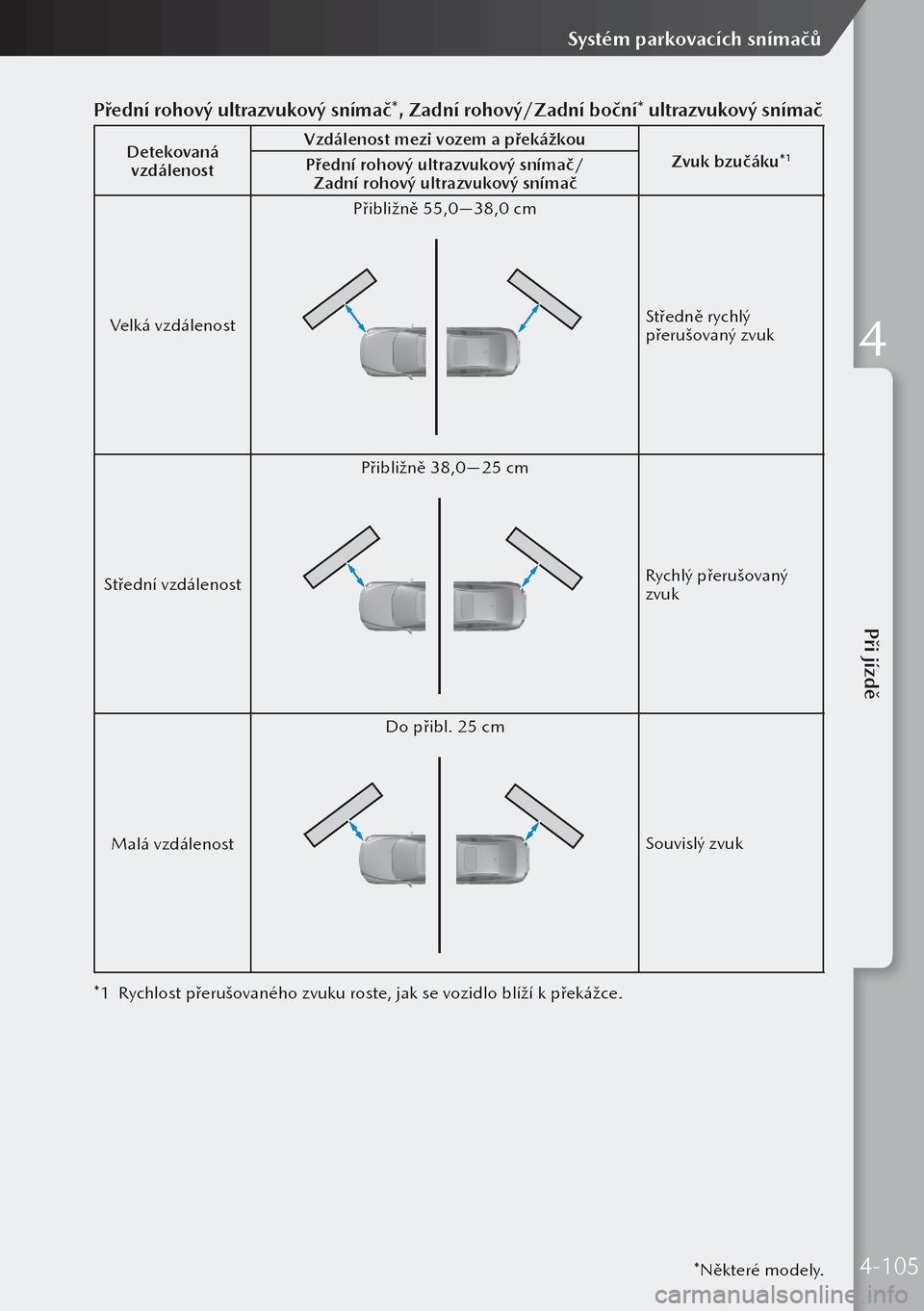

Přední rohový ultrazvukový snímač*, Zadní rohový/Zadní boční* ultrazvukový snímač
Detekovaná
vzdálenost Vzdálenost mezi vozem a překážkou
Zvuk bzučáku*1Přední rohový ultrazvukový snímač/ Zadní rohový ultrazvukový snímač
Velká vzdálenost Přibližně 55,0—38,0 cm
Středně rychlý
přerušovaný zvuk
Střední vzdálenost Přibližně 38,0—25 cm
Rychlý přerušovaný
zvuk
Malá vzdálenost Do přibl. 25 cm
Souvislý zvuk
*1 Rychlost přerušovaného zvuku roste, jak se vozidlo blíží k překážce.
4-105
Při jízdě
Systém parkovacích snímačů
4

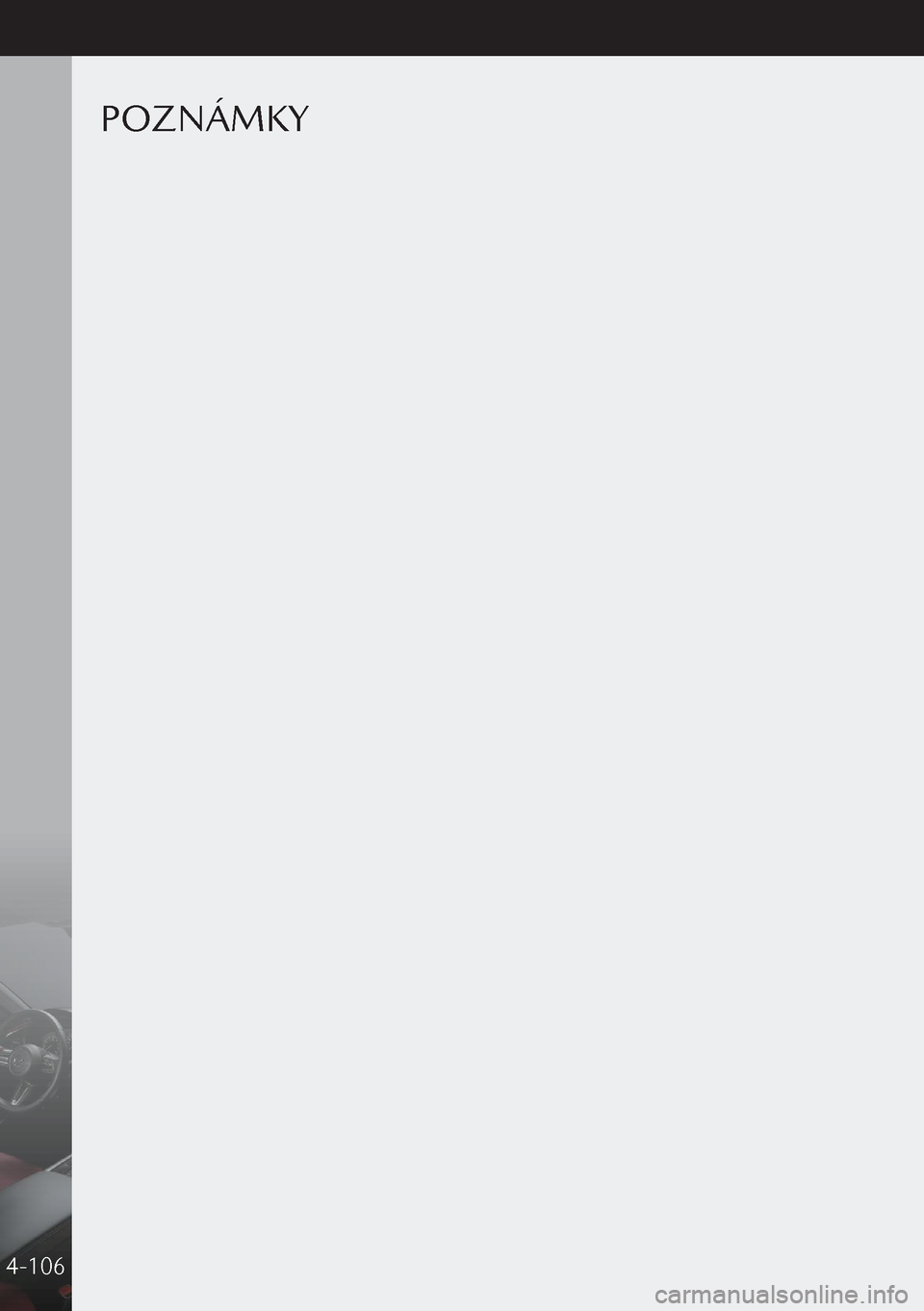

POZNÁMKY
4-106

Část5
Výbava
interiéru

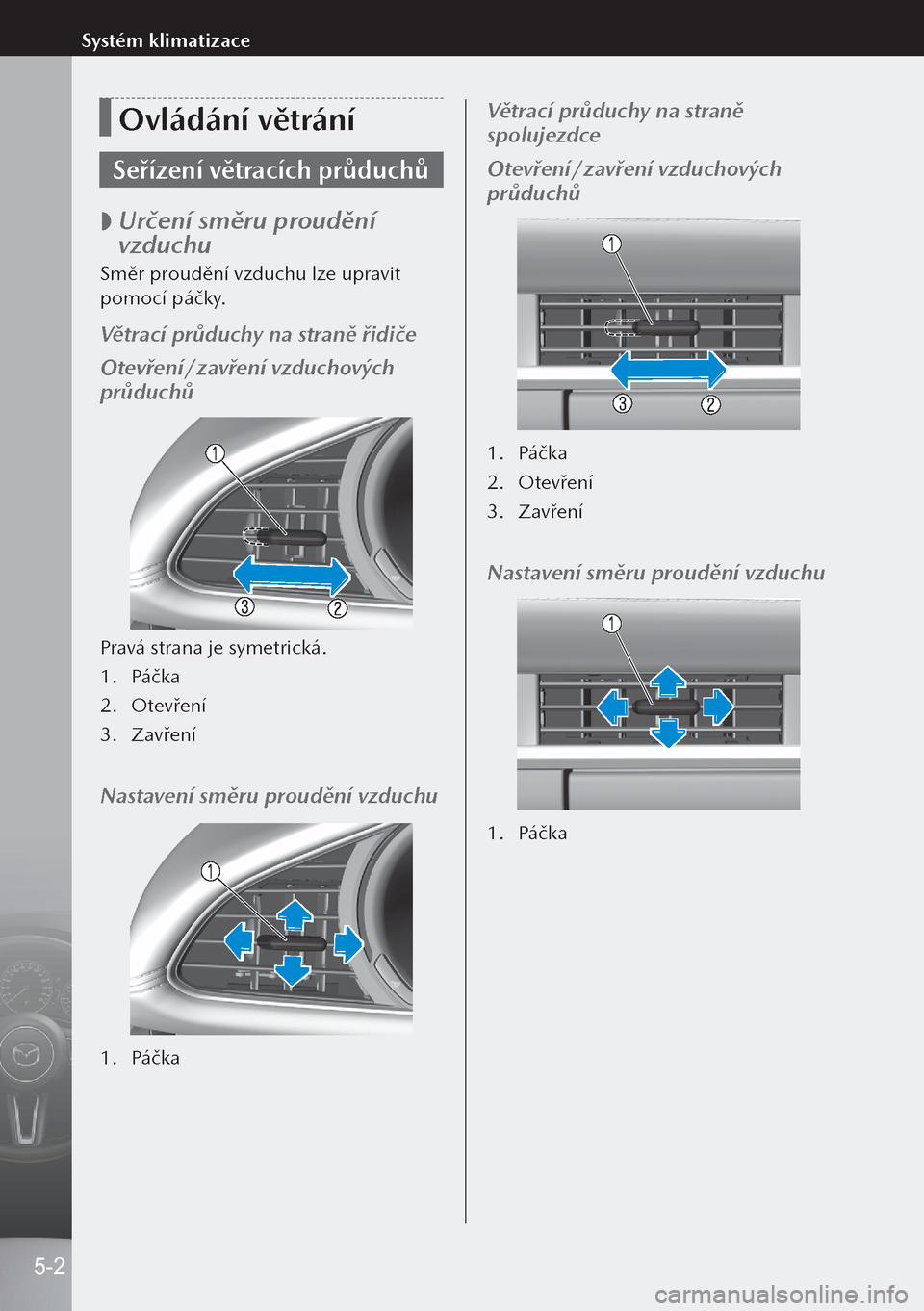

Ovládání větrání
Seřízení větracích průduchů

 Určení směru proudění
vzduchu
Směr proudění vzduchu lze upravit
pomocí páčky.
Větrací průduchy na straně řidiče
Otevření/zavření vzduchových
průduchů
Pravá strana je symetrická.
1.
Páčka
2. Otevření
3. Zavření
Nastavení směru proudění vzduchu
1. Páčka
Větrací průduchy na straně
spolujezdce
Otevření/zavření vzduchových
průduchů
1. Páčka
2. Otevření
3. Zavření
Nastavení směru proudění vzduchu
1. Páčka
5-2
Systém klimatizace

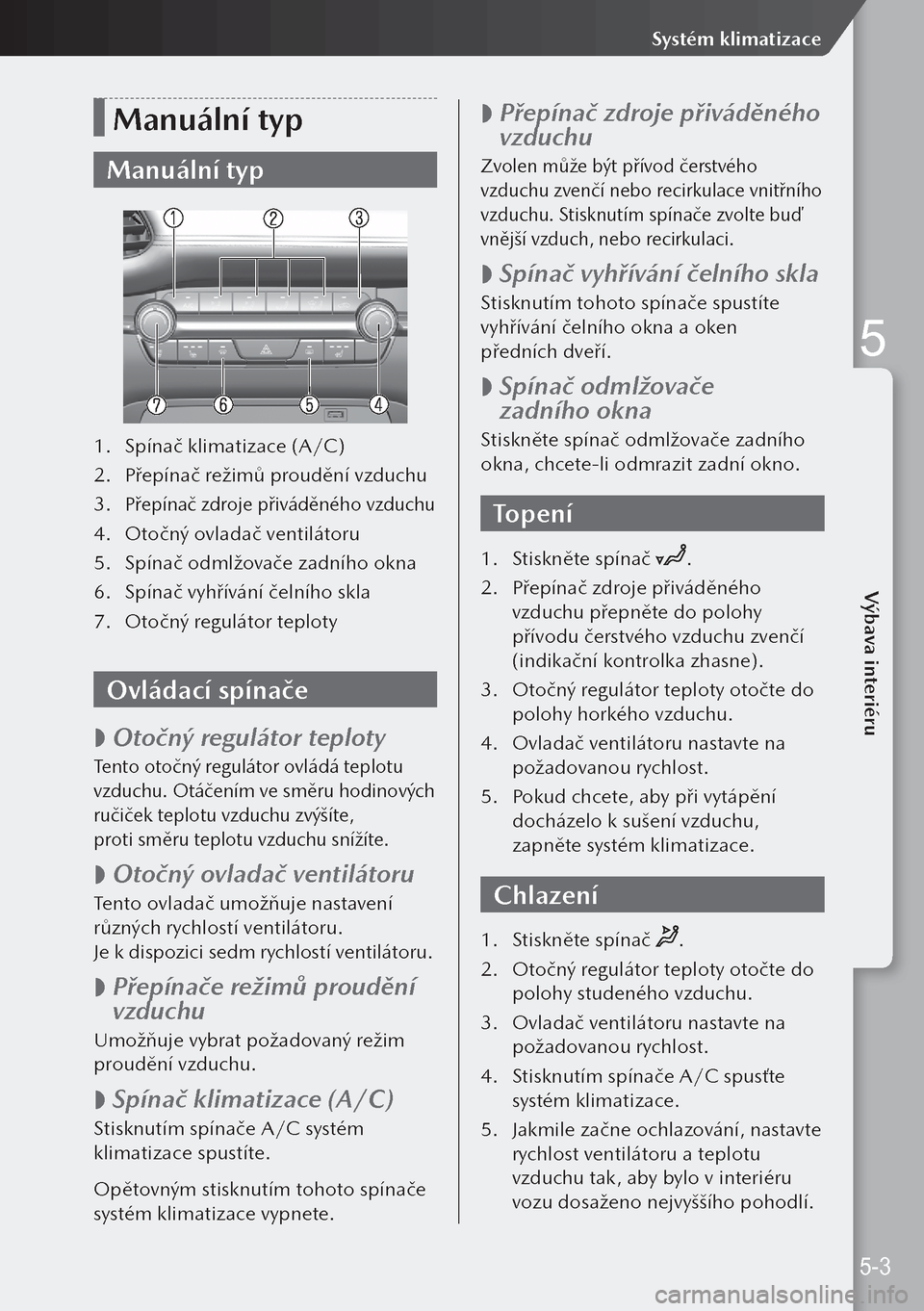

Manuální typ
Manuální typ
1. Spínač klimatizace (A/C)
2. Přepínač režimů proudění vzduchu
3.
Přepínač zdroje přiváděného vzduchu
4. Otočný ovladač ventilátoru
5. Spínač odmlžovače zadního okna
6. Spínač vyhřívání čelního skla
7. Otočný regulátor teploty
Ovládací spínače

 Otočný regulátor teploty
Tento otočný regulátor ovládá teplotu
vzduchu. Otáčením ve směru hodinových
ručiček teplotu vzduchu zvýšíte,
proti směru teplotu vzduchu snížíte.

 Otočný ovladač ventilátoru
Tento ovladač umožňuje nastavení
různých rychlostí ventilátoru.
Je k dispozici sedm rychlostí ventilátoru.

 Přepínače režimů proudění
vzduchu
Umožňuje vybrat požadovaný režim
proudění vzduchu.

 Spínač klimatizace (A/C)
Stisknutím spínače A/C systém
klimatizace spustíte.
Opětovným stisknutím tohoto spínače
systém klimatizace vypnete.

 Přepínač zdroje přiváděného
vzduchu
Zvolen může být přívod čerstvého
vzduchu zvenčí nebo recirkulace vnitřního
vzduchu. Stisknutím spínače zvolte buď
vnější vzduch, nebo recirkulaci.

 Spínač vyhřívání čelního skla
Stisknutím tohoto spínače spustíte
vyhřívání čelního okna a oken
předních dveří.

 Spínač odmlžovače
zadního okna
Stiskněte spínač odmlžovače zadního
okna, chcete-li odmrazit zadní okno.
Topení
1.
Stiskněte spínač .
2. Přepínač zdroje přiváděného
vzduchu přepněte do polohy
přívodu čerstvého vzduchu zvenčí
(indikační kontrolka zhasne).
3. Otočný regulátor teploty otočte do
polohy horkého vzduchu.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Pokud chcete, aby při vytápění
docházelo k sušení vzduchu,
zapněte systém klimatizace.
Chlazení
1. Stiskněte spínač .
2. Otočný regulátor teploty otočte do
polohy studeného vzduchu.
3. Ovladač ventilátoru nastavte na
požadovanou rychlost.
4. Stisknutím spínače A/C spusťte
systém klimatizace.
5. Jakmile začne ochlazování, nastavte
rychlost ventilátoru a teplotu
vzduchu tak, aby bylo v interiéru
vozu dosaženo nejvyššího pohodlí.
5-3
Systém klimatizace
5
Výbava interiéru

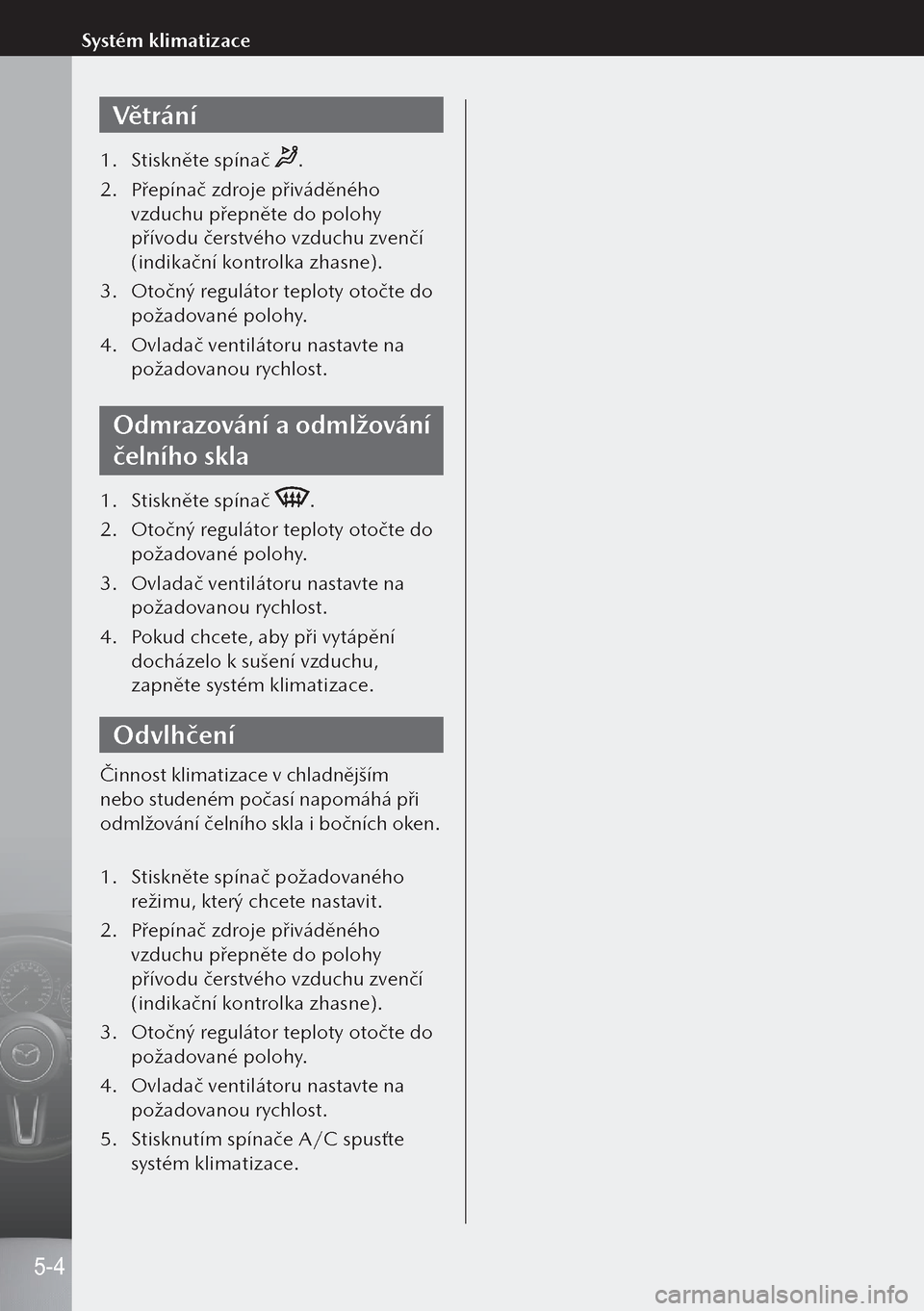

Větrání
1. Stiskněte spínač .
2. Přepínač zdroje přiváděného
vzduchu přepněte do polohy
přívodu čerstvého vzduchu zvenčí
(indikační kontrolka zhasne).
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
Odmrazování a odmlžování
čelního skla
1. Stiskněte spínač .
2. Otočný regulátor teploty otočte do
požadované polohy.
3. Ovladač ventilátoru nastavte na
požadovanou rychlost.
4. Pokud chcete, aby při vytápění
docházelo k sušení vzduchu,
zapněte systém klimatizace.
Odvlhčení
Činnost klimatizace v chladnějším
nebo studeném počasí napomáhá při
odmlžování čelního skla i bočních oken.
1. Stiskněte spínač požadovaného
režimu, který chcete nastavit.
2. Přepínač zdroje přiváděného
vzduchu přepněte do polohy
přívodu čerstvého vzduchu zvenčí
(indikační kontrolka zhasne).
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Stisknutím spínače A/C spusťte
systém klimatizace.
5-4
Systém klimatizace

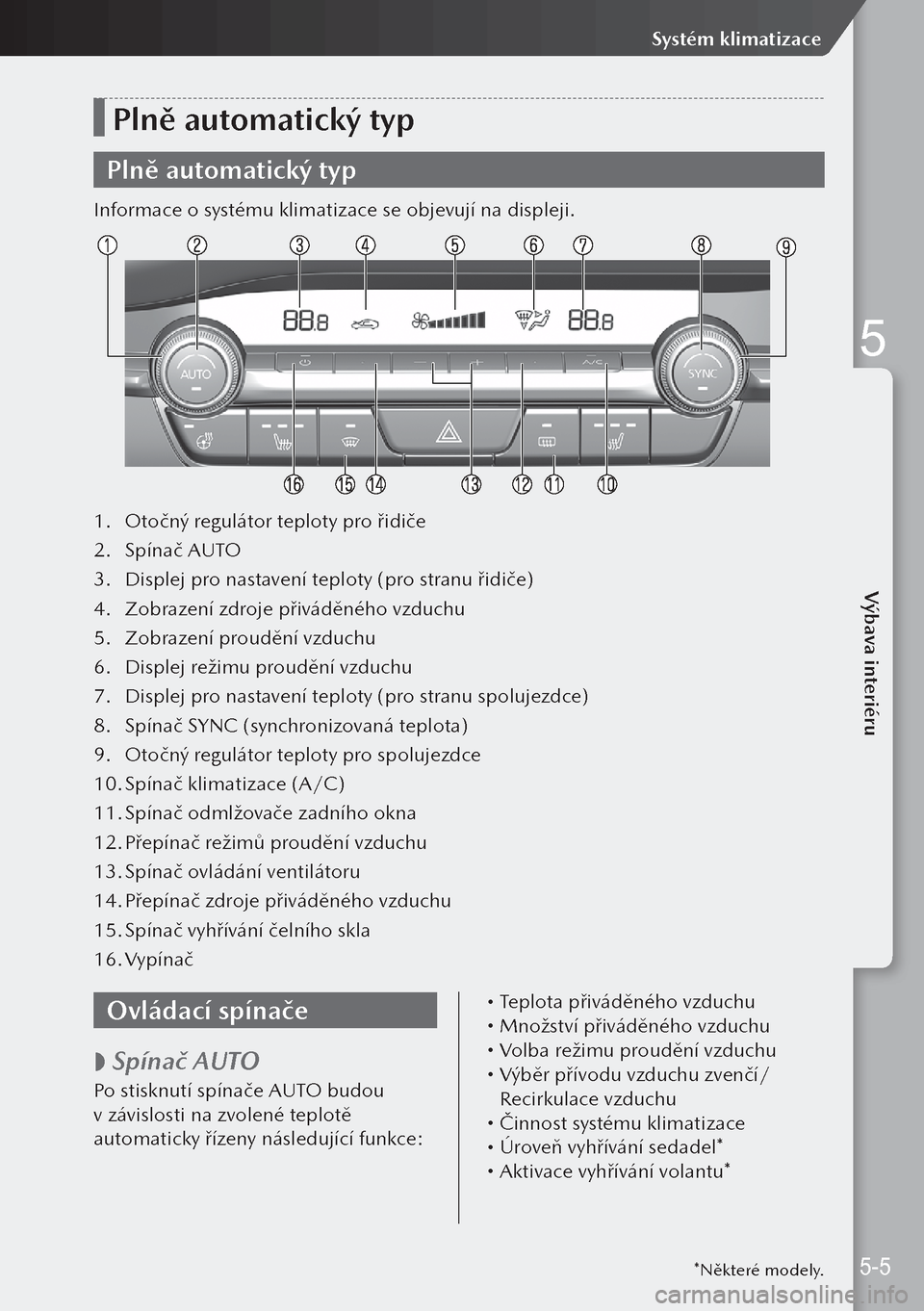

Plně automatický typ
Plně automatický typ
Informace o systému klimatizace se objevují na displeji.
1. Otočný regulátor teploty pro řidiče
2. Spínač AUTO
3. Displej pro nastavení teploty (pro stranu řidiče)
4. Zobrazení zdroje přiváděného vzduchu
5. Zobrazení proudění vzduchu
6. Displej režimu proudění vzduchu
7. Displej pro nastavení teploty (pro stranu spolujezdce)
8. Spínač SYNC (synchronizovaná teplota)
9. Otočný regulátor teploty pro spolujezdce
10. Spínač klimatizace (A/C)
11. Spínač odmlžovače zadního okna
12. Přepínač režimů proudění vzduchu
13. Spínač ovládání ventilátoru
14. Přepínač zdroje přiváděného vzduchu
15. Spínač vyhřívání čelního skla
16. Vypínač
Ovládací spínače

 Spínač AUTO
Po stisknutí spínače AUTO budou
v závislosti na zvolené teplotě
automaticky řízeny následující funkce:

Teplota přiváděného vzduchu Množství přiváděného vzduchu Volba režimu proudění vzduchu Výběr přívodu vzduchu zvenčí/
Recirkulace vzduchu
 Činnost systému klimatizace Úroveň vyhřívání sedadel* Aktivace vyhřívání volantu*
*Některé modely.5-5
Systém klimatizace
5
Výbava interiéru

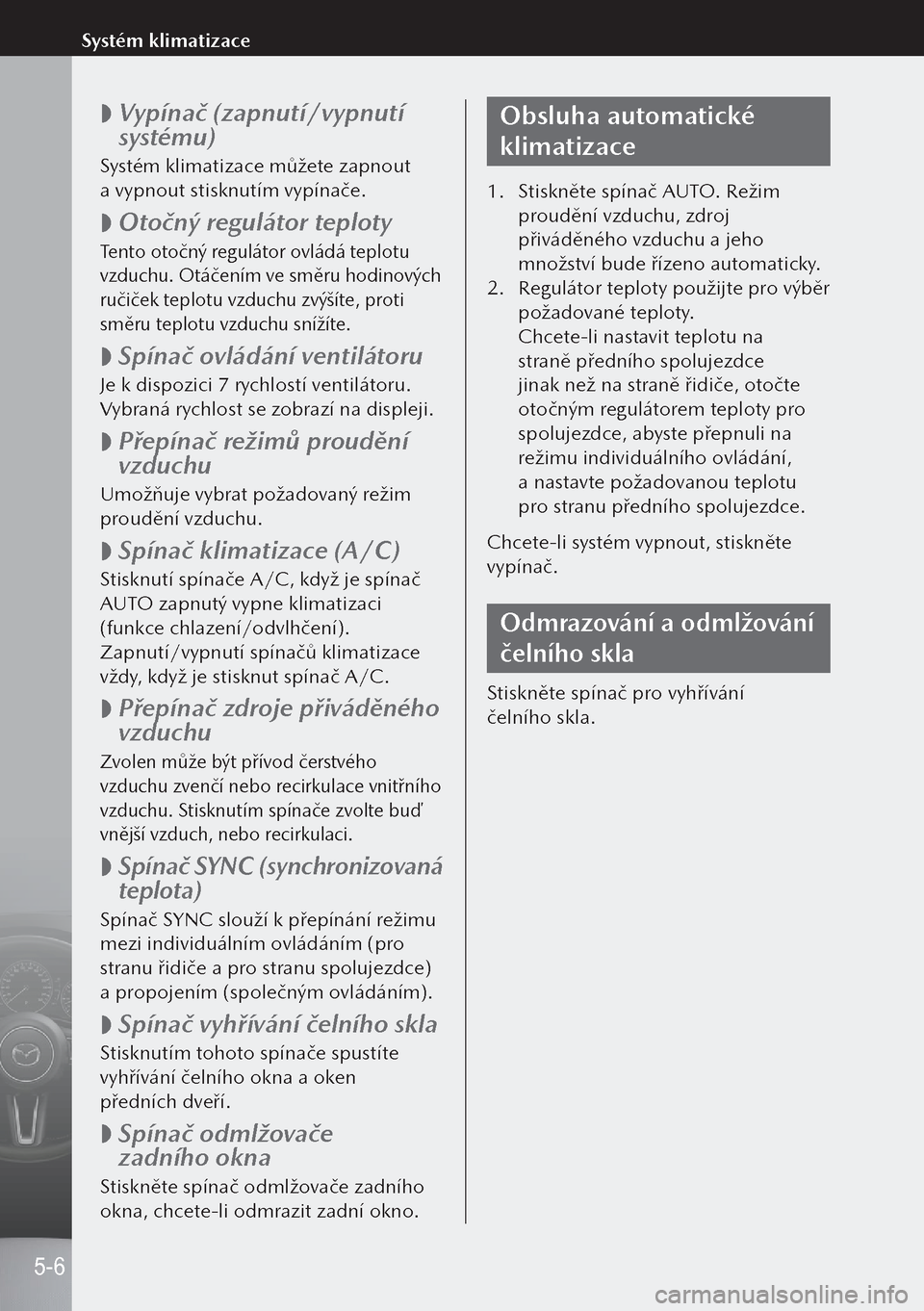

 Vypínač (zapnutí/vypnutí
systému)
Systém klimatizace můžete zapnout
a vypnout stisknutím vypínače.

 Otočný regulátor teploty
Tento otočný regulátor ovládá teplotu
vzduchu. Otáčením ve směru hodinových
ručiček teplotu vzduchu zvýšíte, proti
směru teplotu vzduchu snížíte.

 Spínač ovládání ventilátoru
Je k dispozici 7 rychlostí ventilátoru.
Vybraná rychlost se zobrazí na displeji.

 Přepínač režimů proudění
vzduchu
Umožňuje vybrat požadovaný režim
proudění vzduchu.

 Spínač klimatizace (A/C)
Stisknutí spínače A/C, když je spínač
AUTO zapnutý vypne klimatizaci
(funkce chlazení/odvlhčení).
Zapnutí/vypnutí spínačů klimatizace
vždy, když je stisknut spínač A/C.

 Přepínač zdroje přiváděného
vzduchu
Zvolen může být přívod čerstvého
vzduchu zvenčí nebo recirkulace vnitřního
vzduchu. Stisknutím spínače zvolte buď
vnější vzduch, nebo recirkulaci.

 Spínač SYNC (synchronizovaná
teplota)
Spínač SYNC slouží k přepínání režimu
mezi individuálním ovládáním (pro
stranu řidiče a pro stranu spolujezdce)
a propojením (společným ovládáním).

 Spínač vyhřívání čelního skla
Stisknutím tohoto spínače spustíte
vyhřívání čelního okna a oken
předních dveří.

 Spínač odmlžovače
zadního okna
Stiskněte spínač odmlžovače zadního
okna, chcete-li odmrazit zadní okno.
Obsluha automatické
klimatizace
1.
Stiskněte spínač AUTO. Režim
proudění vzduchu, zdroj
přiváděného vzduchu a jeho
množství bude řízeno automaticky.
2. Regulátor teploty použijte pro výběr
požadované teploty.
Chcete-li nastavit teplotu na
straně předního spolujezdce
jinak než na straně řidiče, otočte
otočným regulátorem teploty pro
spolujezdce, abyste přepnuli na
režimu individuálního ovládání,
a nastavte požadovanou teplotu
pro stranu předního spolujezdce.
Chcete-li systém vypnout, stiskněte
vypínač.
Odmrazování a odmlžování
čelního skla
Stiskněte spínač pro vyhřívání
čelního skla.
5-6
Systém klimatizace

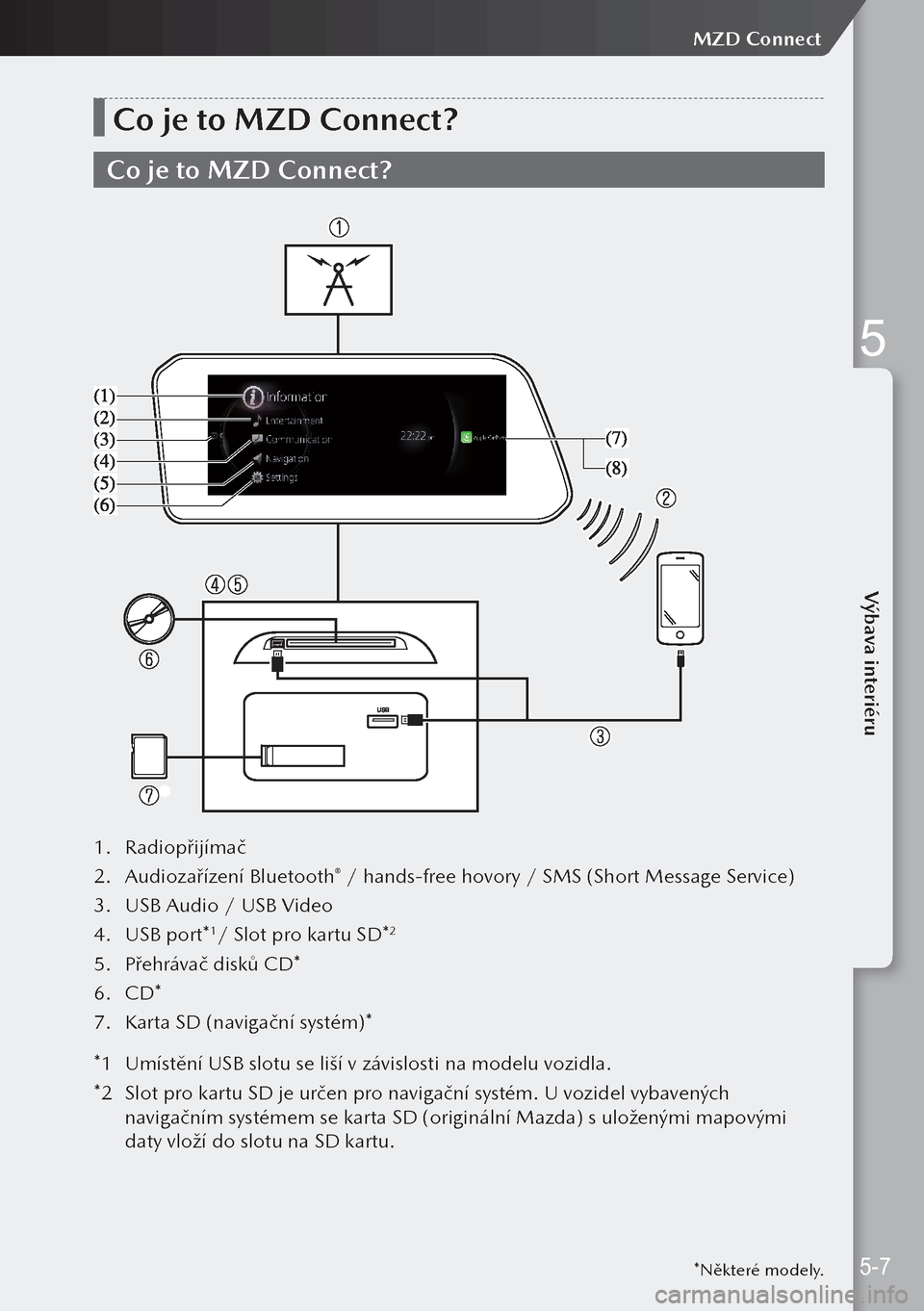

Co je to MZD Connect?
Co je to MZD Connect?
1. Radiopřijímač
2. Audiozařízení Bluetooth
® / hands-free hovory / SMS (Short Message Service)
3. USB Audio / USB Video
4. USB port*
1/ Slot pro kartu SD*2
5. Přehrávač disků CD*
6. CD*
7. Karta SD (navigační systém)*
*1 Umístění USB slotu se liší v závislosti na modelu vozidla.
*2 Slot pro kartu SD je určen pro navigační systém. U vozidel vybavených
navigačním systémem se karta SD (originální Mazda) s uloženými mapovými
daty vloží do slotu na SD kartu.
*Některé modely.5-7
